7.1.2 Reinigen en beschermen
van het interieur
Reinig de onderdelen en materialen op de
daarvoor juiste wijze.
Beschermen van het interieur
• Verwijder vuil en stof met een
stofzuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
• Als het vuil niet kan worden
verwijderd, verwijder het dan met een
zachte doek met water met ongeveer
1% reinigingsmiddel. Verwijder alle
sporen van het reinigingsmiddel en
water grondig met een schone,
vochtige doek.
Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen
op schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat
ze drogen. Het beste resultaat wordt
verkregen als de vloerbedekking zo droog
mogelijk wordt gehouden.
Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met
een mild sop, lauw water en een doek of
spons. Controleer ook de gordels
regelmatig op overmatige slijtage, rafels
en scheuren.
WAARSCHUWING!
Water in de auto
• Mors geen vloeistof in de auto, zoals
op de vloer, op de achterstoelen, in
de ventilatieopening van de
DC/DC-converter, op de contactdoos
of in de bagageruimte. (→Blz. 84)
Anders kunnen de DC/DC-converter,
elektrische componenten, enz.
defect raken of vlam vatten.
WAARSCHUWING!(Vervolgd)
• Voorkom dat onderdelen of de
bedrading van het airbagsysteem in
het interieur nat worden. (→Blz. 31)
Een elektrische storing kan ervoor
zorgen dat de airbags worden
geactiveerd of niet op de juiste wijze
werken, waardoor dodelijk of ernstig
letsel kan ontstaan.
• Auto's met draadloze lader: Laat de
draadloze lader (→blz. 396) niet nat
worden. Als dat wel gebeurt, kan de
lader oververhit raken, wat kan
leiden tot brandwonden of een
elektrische schok, waarbij dodelijk of
ernstig letsel kan ontstaan.
Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner.
Het dashboard kan in de voorruit
worden weerkaatst; hierdoor kan het
gezichtsveld van de bestuurder worden
belemmerd wat een dodelijk of ernstig
ongeval tot gevolg kan hebben.
OPMERKING
Reinigingsmiddelen
• Gebruik de volgende
reinigingsmiddelen niet, omdat ze
verkleuring van het interieur of
strepen en beschadigingen van
gelakte oppervlakken kunnen
veroorzaken:
– Behalve de stoelen: Organische
reinigingsmiddelen zoals
wasbenzine en terpentine,
alkalische of zuurhoudende
middelen, textielverf en
bleekmiddel
– Stoelen: Alkalische en
zuurhoudende middelen, zoals
thinner, wasbenzine en alcohol
• Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte
delen van het interieur kunnen
beschadigd raken.
7.1 Onderhoud en verzorging
409
7
Onderhoud en verzorging

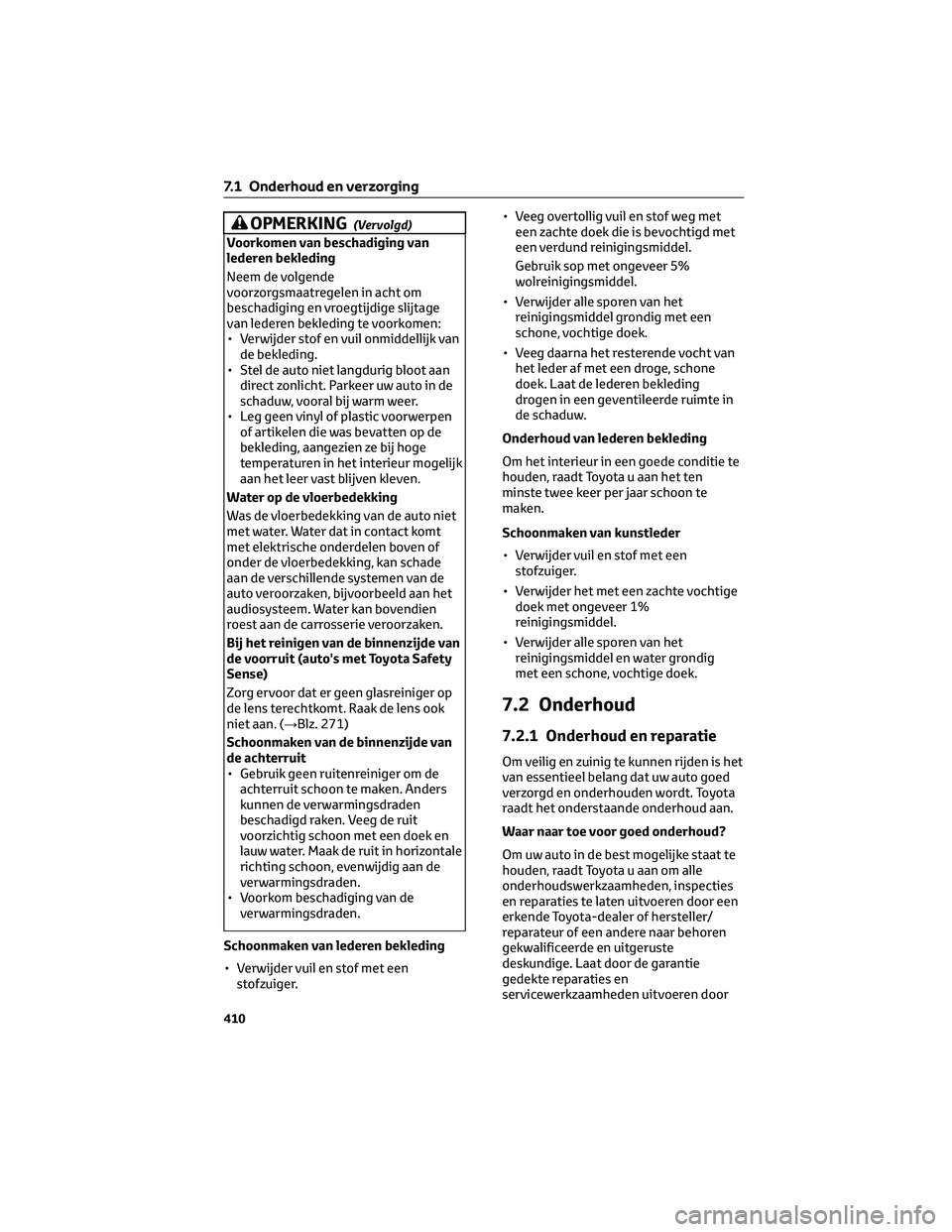

OPMERKING(Vervolgd)
Voorkomen van beschadiging van
lederen bekleding
Neem de volgende
voorzorgsmaatregelen in acht om
beschadiging en vroegtijdige slijtage
van lederen bekleding te voorkomen:
• Verwijder stof en vuil onmiddellijk van
de bekleding.
• Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
• Leg geen vinyl of plastic voorwerpen
of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge
temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water. Water dat in contact komt
met elektrische onderdelen boven of
onder de vloerbedekking, kan schade
aan de verschillende systemen van de
auto veroorzaken, bijvoorbeeld aan het
audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
Bij het reinigen van de binnenzijde van
de voorruit (auto's met Toyota Safety
Sense)
Zorg ervoor dat er geen glasreiniger op
de lens terechtkomt. Raak de lens ook
niet aan. (→Blz. 271)
Schoonmaken van de binnenzijde van
de achterruit
• Gebruik geen ruitenreiniger om de
achterruit schoon te maken. Anders
kunnen de verwarmingsdraden
beschadigd raken. Veeg de ruit
voorzichtig schoon met een doek en
lauw water. Maak de ruit in horizontale
richting schoon, evenwijdig aan de
verwarmingsdraden.
• Voorkom beschadiging van de
verwarmingsdraden.
Schoonmaken van lederen bekleding
• Verwijder vuil en stof met een
stofzuiger.• Veeg overtollig vuil en stof weg met
een zachte doek die is bevochtigd met
een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5%
wolreinigingsmiddel.
• Verwijder alle sporen van het
reinigingsmiddel grondig met een
schone, vochtige doek.
• Veeg daarna het resterende vocht van
het leder af met een droge, schone
doek. Laat de lederen bekleding
drogen in een geventileerde ruimte in
de schaduw.
Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten
minste twee keer per jaar schoon te
maken.
Schoonmaken van kunstleder
• Verwijder vuil en stof met een
stofzuiger.
• Verwijder het met een zachte vochtige
doek met ongeveer 1%
reinigingsmiddel.
• Verwijder alle sporen van het
reinigingsmiddel en water grondig
met een schone, vochtige doek.
7.2 Onderhoud
7.2.1 Onderhoud en reparatie
Om veilig en zuinig te kunnen rijden is het
van essentieel belang dat uw auto goed
verzorgd en onderhouden wordt. Toyota
raadt het onderstaande onderhoud aan.
Waar naar toe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties
en reparaties te laten uitvoeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Laat door de garantie
gedekte reparaties en
servicewerkzaamheden uitvoeren door
7.1 Onderhoud en verzorging
410

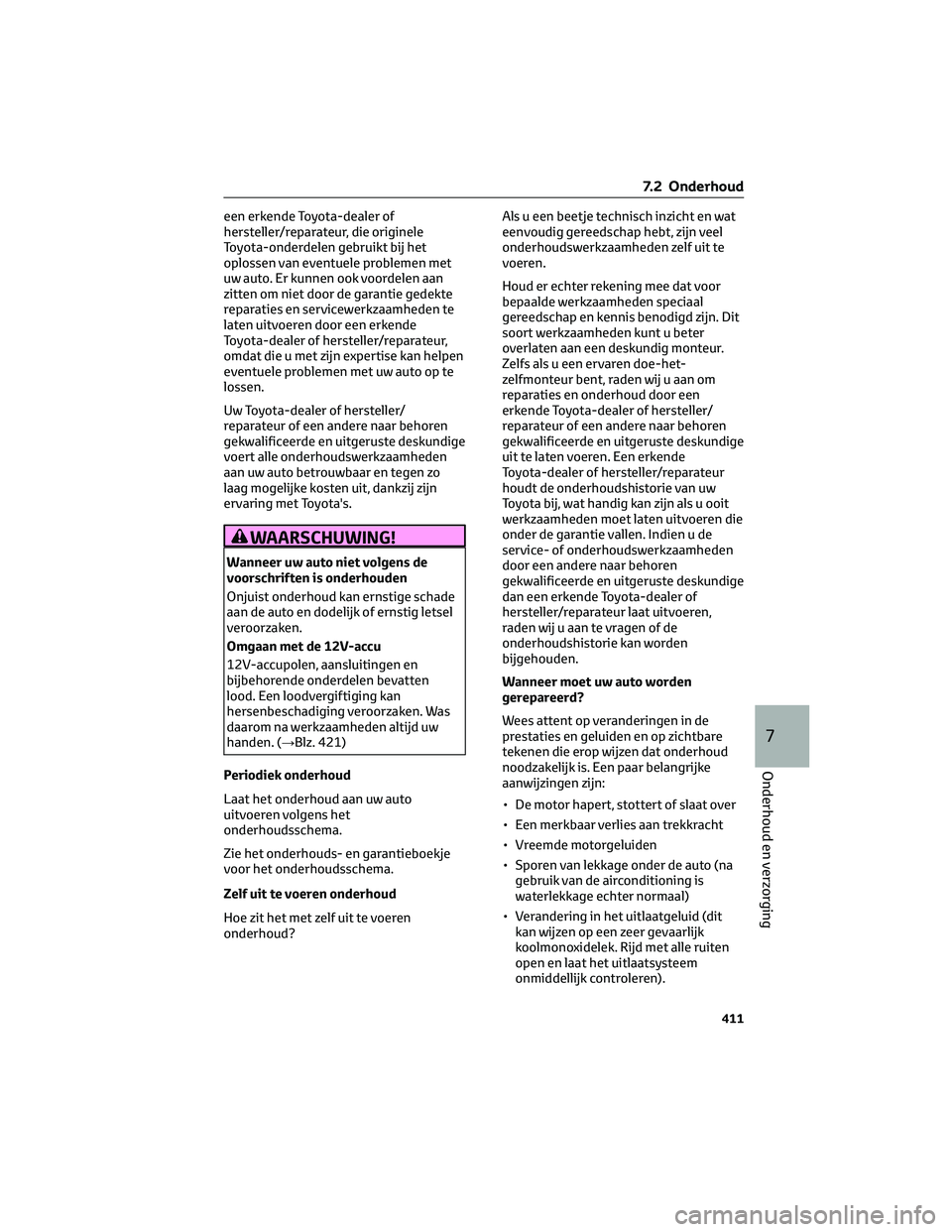

een erkende Toyota-dealer of
hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het
oplossen van eventuele problemen met
uw auto. Er kunnen ook voordelen aan
zitten om niet door de garantie gedekte
reparaties en servicewerkzaamheden te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur,
omdat die u met zijn expertise kan helpen
eventuele problemen met uw auto op te
lossen.
Uw Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
voert alle onderhoudswerkzaamheden
aan uw auto betrouwbaar en tegen zo
laag mogelijke kosten uit, dankzij zijn
ervaring met Toyota's.
WAARSCHUWING!
Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en dodelijk of ernstig letsel
veroorzaken.
Omgaan met de 12V-accu
12V-accupolen, aansluitingen en
bijbehorende onderdelen bevatten
lood. Een loodvergiftiging kan
hersenbeschadiging veroorzaken. Was
daarom na werkzaamheden altijd uw
handen. (→Blz. 421)
Periodiek onderhoud
Laat het onderhoud aan uw auto
uitvoeren volgens het
onderhoudsschema.
Zie het onderhouds- en garantieboekje
voor het onderhoudsschema.
Zelf uit te voeren onderhoud
Hoe zit het met zelf uit te voeren
onderhoud?Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te
voeren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit
soort werkzaamheden kunt u beter
overlaten aan een deskundig monteur.
Zelfs als u een ervaren doe-het-
zelfmonteur bent, raden wij u aan om
reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
uit te laten voeren. Een erkende
Toyota-dealer of hersteller/reparateur
houdt de onderhoudshistorie van uw
Toyota bij, wat handig kan zijn als u ooit
werkzaamheden moet laten uitvoeren die
onder de garantie vallen. Indien u de
service- of onderhoudswerkzaamheden
door een andere naar behoren
gekwalificeerde en uitgeruste deskundige
dan een erkende Toyota-dealer of
hersteller/reparateur laat uitvoeren,
raden wij u aan te vragen of de
onderhoudshistorie kan worden
bijgehouden.
Wanneer moet uw auto worden
gerepareerd?
Wees attent op veranderingen in de
prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud
noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
• De motor hapert, stottert of slaat over
• Een merkbaar verlies aan trekkracht
• Vreemde motorgeluiden
• Sporen van lekkage onder de auto (na
gebruik van de airconditioning is
waterlekkage echter normaal)
• Verandering in het uitlaatgeluid (dit
kan wijzen op een zeer gevaarlijk
koolmonoxidelek. Rijd met alle ruiten
open en laat het uitlaatsysteem
onmiddellijk controleren).
7.2 Onderhoud
411
7
Onderhoud en verzorging

• Abnormaal zachte banden, ongewoon
veel bandengepiep bij het nemen van
bochten of ongelijkmatige
bandenslijtage
• De auto trekt naar één kant, terwijl u
rechtuitrijdt op een vlakke weg
• Vreemde geluiden die kennelijk in
verband staan met de bewegingen
van de wielophanging
• Verlies van remkracht; “sponzig”
aanvoelend rempedaal; het pedaal
kan bijna tot op de vloer worden
ingetrapt; scheeftrekken van de auto
bij remmen• Koelvloeistoftemperatuur
voortdurend hoger dan normaal
(→blz. 506)
Als u een van deze zaken merkt, laat dan
uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
7.3 Zelf uit te voeren onderhoud
7.3.1 Voorzorgsmaatregelen bij zelf uit te voeren onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u dit precies te doen zoals
in dit hoofdstuk wordt beschreven.
Onderhoud
Onderwerp Benodigdheden
Conditie 12V-accu (→blz. 421)■Vet
■Universele sleutel (voor de bouten van de accukabels)
Koelvloeistofniveau motor/
vermogensregeleenheid
(→blz. 418)■Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life Coolant is voorgemixt met 50%
koelvloeistof en 50% gedestilleerd water.
■Trechter (uitsluitend voor het bijvullen van koelvloeistof )
Motoroliepeil (→blz. 416)■Originele Toyota-motorolie of gelijkwaardig
■Doek of poetspapier
■Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen (→blz. 448)■Zekering met dezelfde stroomsterkte als de
oorspronkelijke zekering
Ventilatieopening DC/DC-
converter (→blz. 440)■Stofzuiger, enz.
■Kruiskopschroevendraaier
Lampen (→blz. 451)■Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
■Kruiskopschroevendraaier
■Sleufkopschroevendraaier
■Sleutel
Radiateur en condensor
(→blz. 419)—
Bandenspanning (→blz. 434)■Bandenspanningsmeter
■Compressor
7.2 Onderhoud
412

Onderwerp Benodigdheden
Ruitensproeiervloeistof
(→blz. 420)■Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
■Trechter (uitsluitend voor het bijvullen van
ruitensproeiervloeistof )
WAARSCHUWING!
In de motorruimte bevinden zich
allerlei mechanismen en vloeistoffen
die plotseling in beweging kunnen
komen, heet kunnen worden of
elektrisch geladen kunnen worden.
Neem onderstaande
voorzorgsmaatregelen in acht om
ernstig letsel te voorkomen.
Tijdens werkzaamheden in de
motorruimte
• Controleer of de melding IGNITION
ON (contact AAN) niet op het
multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
• Houd handen, kleding en
gereedschap uit de buurt van de
ventilator als die in werking is.
• Raak de motor, de
vermogensregeleenheid, de
radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan,
aangezien deze onderdelen heet
kunnen zijn. De olie en andere
vloeistoffen kunnen ook heet zijn.
• Laat geen brandbare voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
• Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt
van brandstof. Brandstofdampen zijn
licht ontvlambaar.
• Wees voorzichtig, want remvloeistof
is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken
beschadigen. Als u remvloeistof op
uw handen of in uw ogen krijgt, spoel
ze dan onmiddellijk met schoon
water. Raadpleeg een arts als u last
blijft houden.
WAARSCHUWING!(Vervolgd)
Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventilator automatisch
worden ingeschakeld als de
airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. (→Blz. 419)
Veiligheidsbril
Draag een veiligheidsbril om uw ogen
te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof,
enz.
OPMERKING
Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het
remvloeistofniveau iets lager wordt door
slijtage van de remblokken of door een
hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet
worden bijgevuld, kan dit duiden op een
serieus probleem.
7.3 Zelf uit te voeren onderhoud
413
7
Onderhoud en verzorging

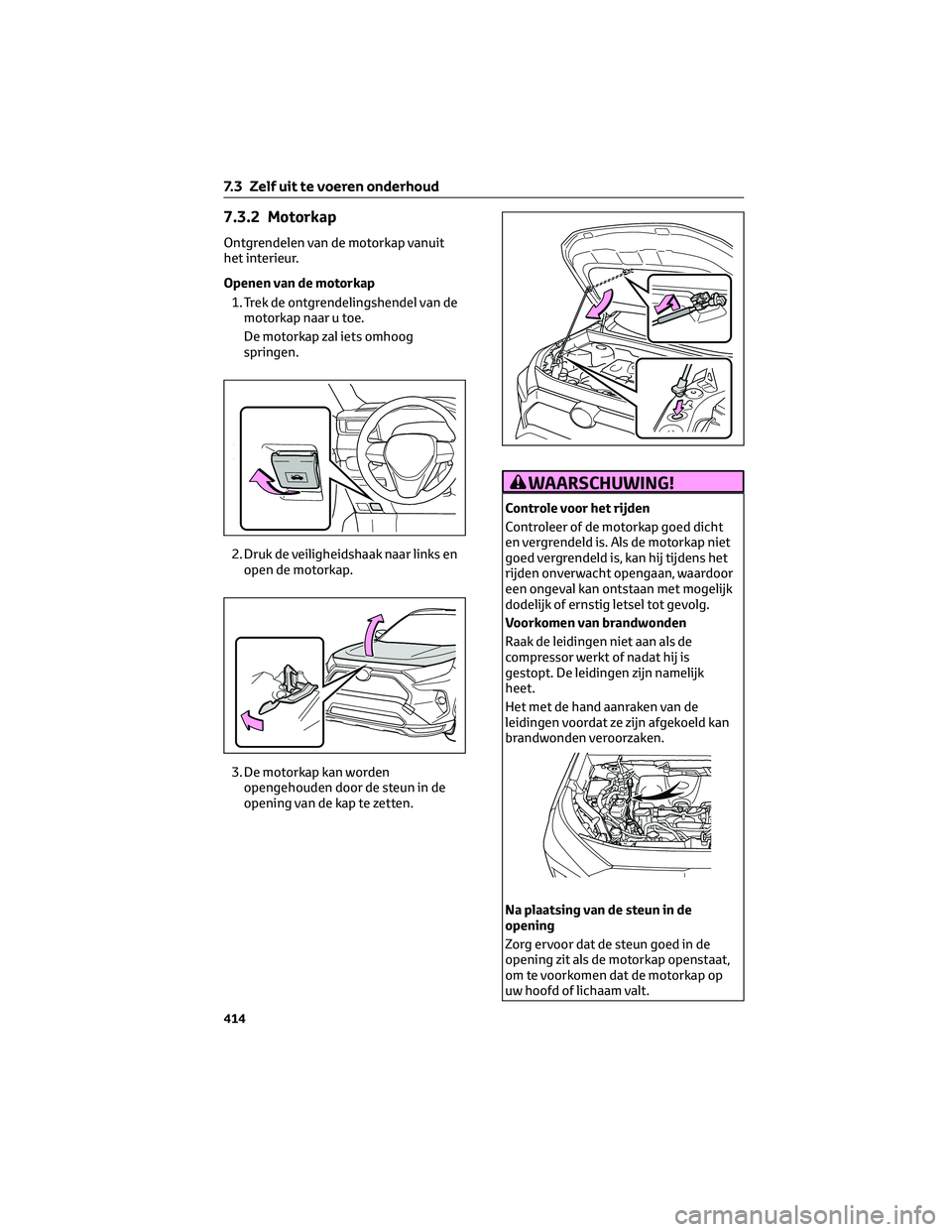

7.3.2 Motorkap
Ontgrendelen van de motorkap vanuit
het interieur.
Openen van de motorkap
1. Trek de ontgrendelingshendel van de
motorkap naar u toe.
De motorkap zal iets omhoog
springen.
2. Druk de veiligheidshaak naar links en
open de motorkap.
3. De motorkap kan worden
opengehouden door de steun in de
opening van de kap te zetten.
WAARSCHUWING!
Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is. Als de motorkap niet
goed vergrendeld is, kan hij tijdens het
rijden onverwacht opengaan, waardoor
een ongeval kan ontstaan met mogelijk
dodelijk of ernstig letsel tot gevolg.
Voorkomen van brandwonden
Raak de leidingen niet aan als de
compressor werkt of nadat hij is
gestopt. De leidingen zijn namelijk
heet.
Het met de hand aanraken van de
leidingen voordat ze zijn afgekoeld kan
brandwonden veroorzaken.
Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
7.3 Zelf uit te voeren onderhoud
414

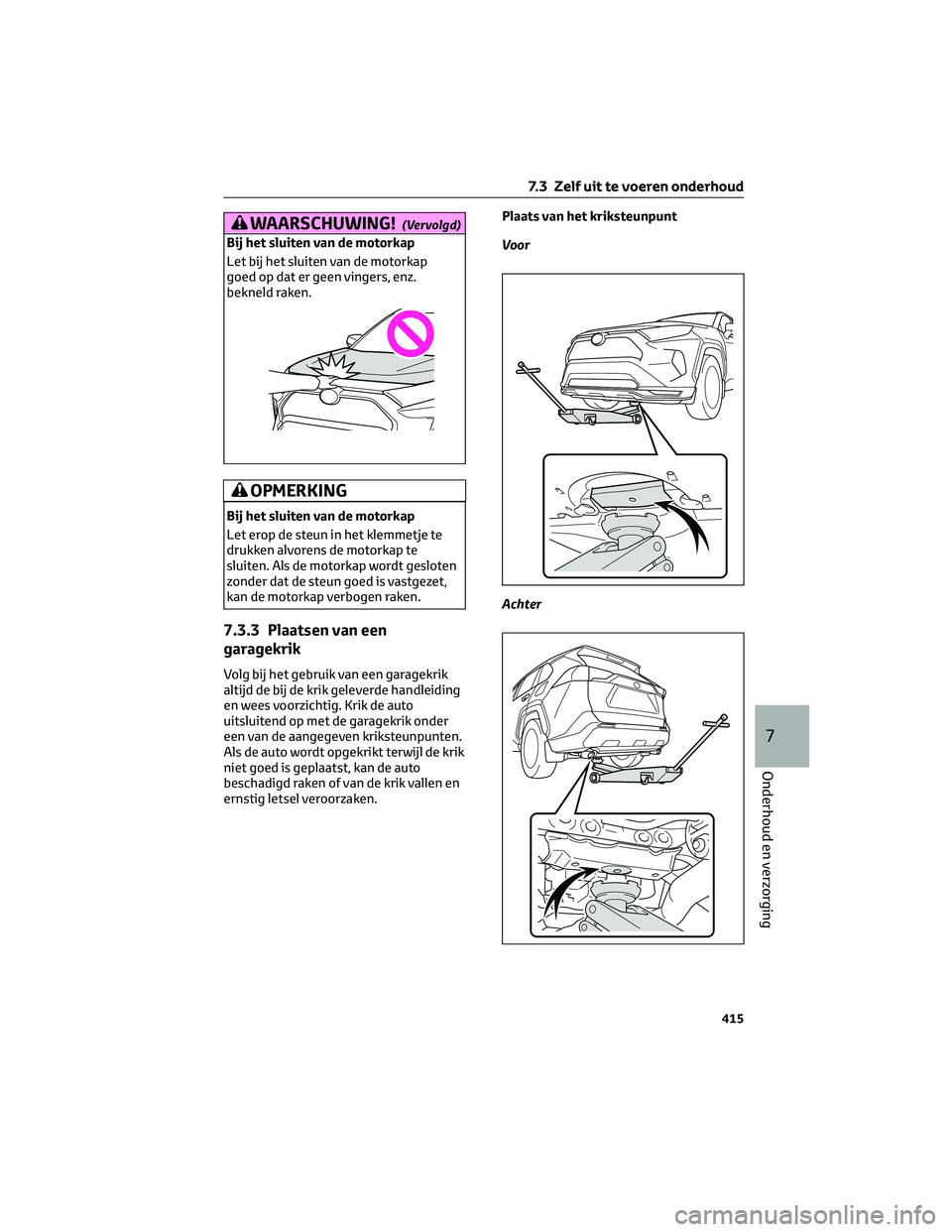

WAARSCHUWING!(Vervolgd)
Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap
goed op dat er geen vingers, enz.
bekneld raken.
OPMERKING
Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te
sluiten. Als de motorkap wordt gesloten
zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
7.3.3 Plaatsen van een
garagekrik
Volg bij het gebruik van een garagekrik
altijd de bij de krik geleverde handleiding
en wees voorzichtig. Krik de auto
uitsluitend op met de garagekrik onder
een van de aangegeven kriksteunpunten.
Als de auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik vallen en
ernstig letsel veroorzaken.Plaats van het kriksteunpunt
Voor
Achter
7.3 Zelf uit te voeren onderhoud
415
7
Onderhoud en verzorging

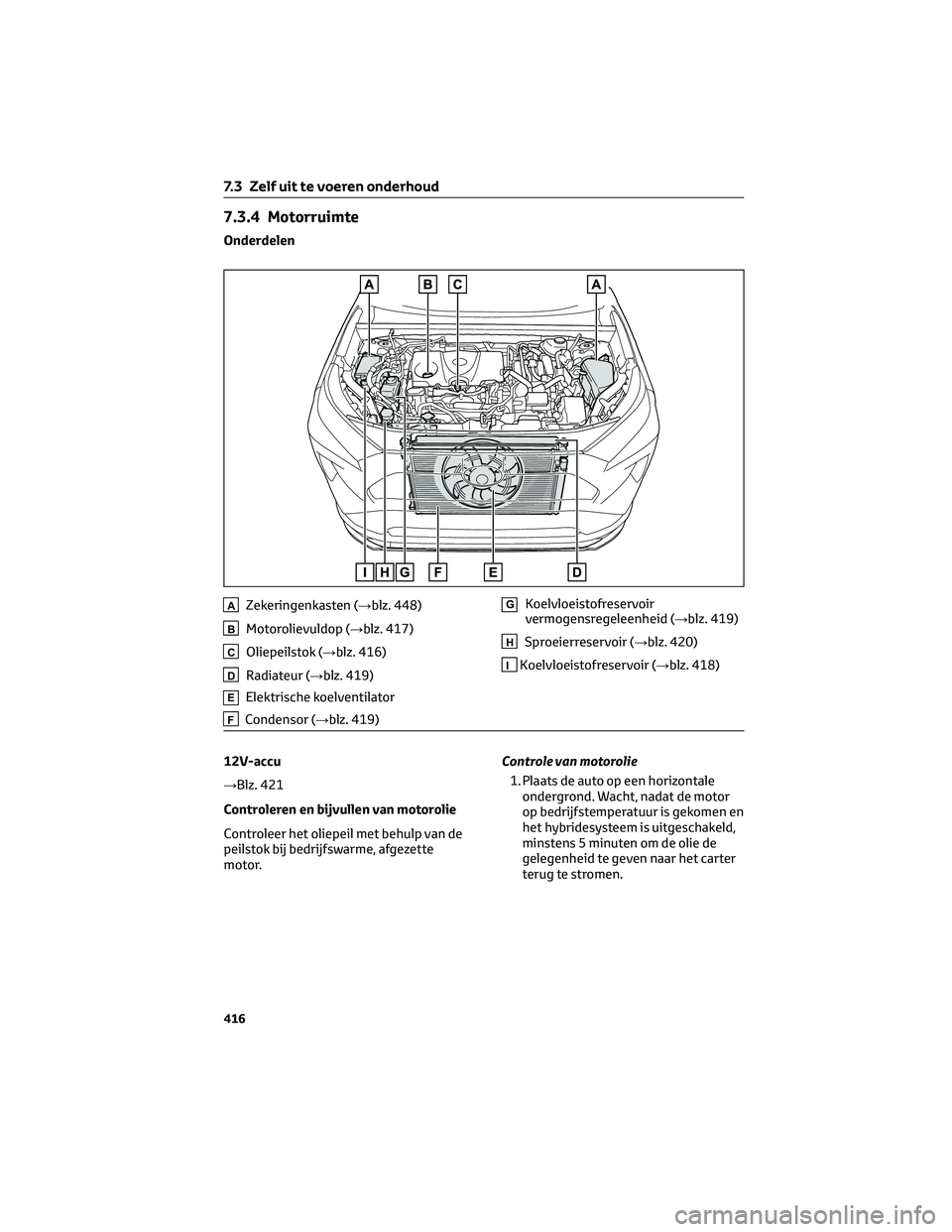

7.3.4 Motorruimte
Onderdelen
AZekeringenkasten (→blz. 448)
BMotorolievuldop (→blz. 417)
COliepeilstok (→blz. 416)
DRadiateur (→blz. 419)
EElektrische koelventilator
FCondensor (→blz. 419)
GKoelvloeistofreservoir
vermogensregeleenheid (→blz. 419)
HSproeierreservoir (→blz. 420)
IKoelvloeistofreservoir (→blz. 418)
12V-accu
→Blz. 421
Controleren en bijvullen van motorolie
Controleer het oliepeil met behulp van de
peilstok bij bedrijfswarme, afgezette
motor.Controle van motorolie
1. Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en
het hybridesysteem is uitgeschakeld,
minstens 5 minuten om de olie de
gelegenheid te geven naar het carter
terug te stromen.
7.3 Zelf uit te voeren onderhoud
416

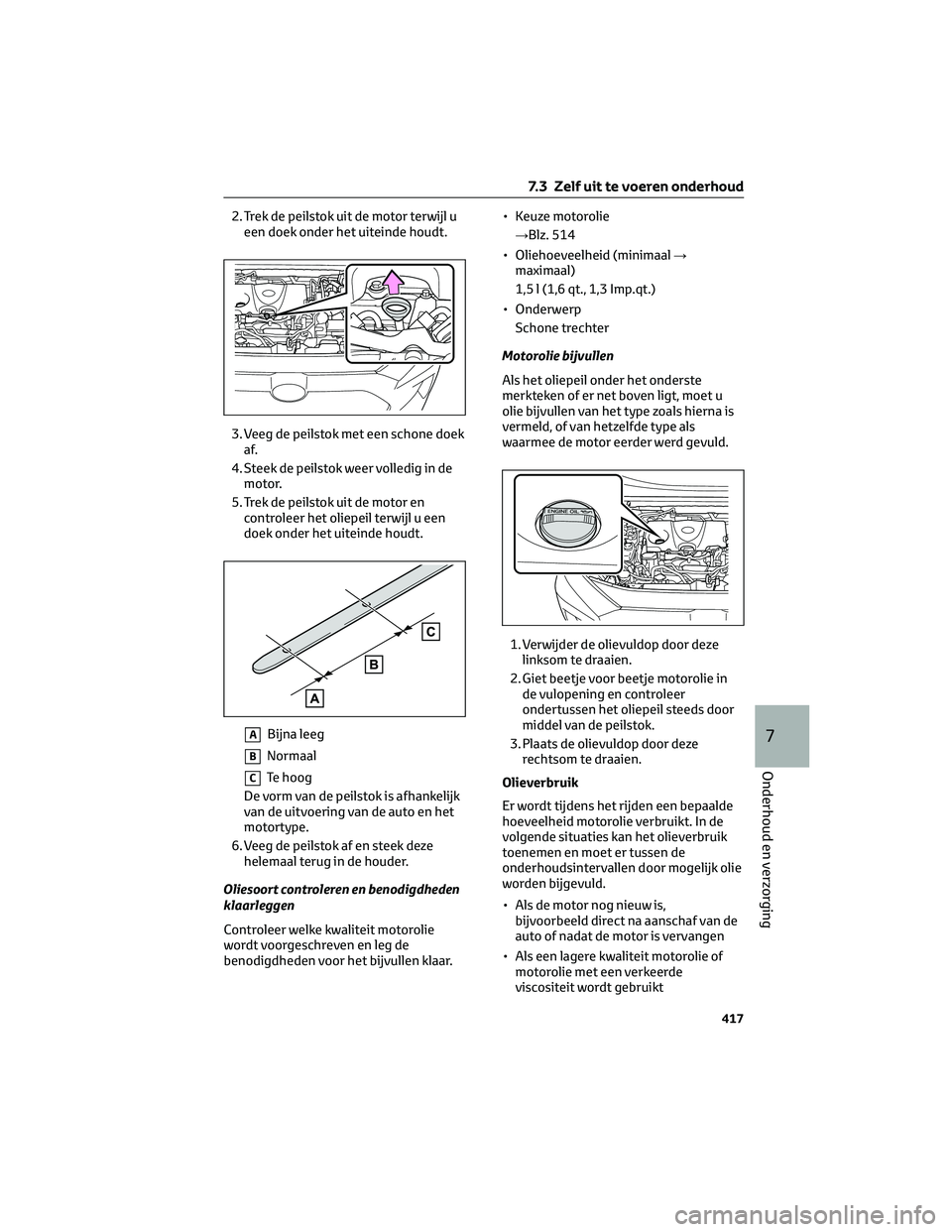

2. Trek de peilstok uit de motor terwijl u
een doek onder het uiteinde houdt.
3. Veeg de peilstok met een schone doek
af.
4. Steek de peilstok weer volledig in de
motor.
5. Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
ABijna leeg
BNormaal
CTe hoog
De vorm van de peilstok is afhankelijk
van de uitvoering van de auto en het
motortype.
6. Veeg de peilstok af en steek deze
helemaal terug in de houder.
Oliesoort controleren en benodigdheden
klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de
benodigdheden voor het bijvullen klaar.• Keuze motorolie
→Blz. 514
• Oliehoeveelheid (minimaal→
maximaal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
• Onderwerp
Schone trechter
Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna is
vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1. Verwijder de olievuldop door deze
linksom te draaien.
2. Giet beetje voor beetje motorolie in
de vulopening en controleer
ondertussen het oliepeil steeds door
middel van de peilstok.
3. Plaats de olievuldop door deze
rechtsom te draaien.
Olieverbruik
Er wordt tijdens het rijden een bepaalde
hoeveelheid motorolie verbruikt. In de
volgende situaties kan het olieverbruik
toenemen en moet er tussen de
onderhoudsintervallen door mogelijk olie
worden bijgevuld.
• Als de motor nog nieuw is,
bijvoorbeeld direct na aanschaf van de
auto of nadat de motor is vervangen
• Als een lagere kwaliteit motorolie of
motorolie met een verkeerde
viscositeit wordt gebruikt
7.3 Zelf uit te voeren onderhoud
417
7
Onderhoud en verzorging

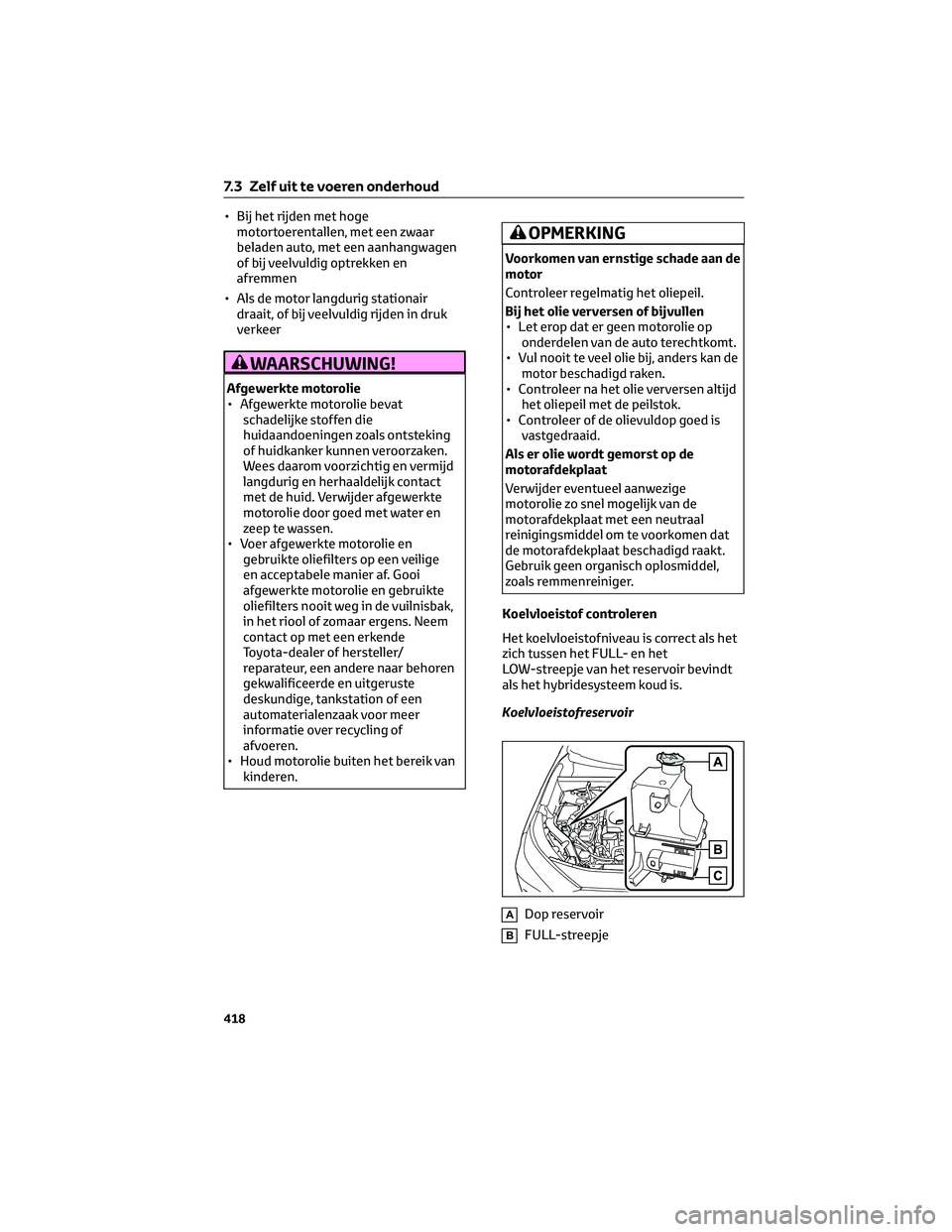

• Bij het rijden met hoge
motortoerentallen, met een zwaar
beladen auto, met een aanhangwagen
of bij veelvuldig optrekken en
afremmen
• Als de motor langdurig stationair
draait, of bij veelvuldig rijden in druk
verkeer
WAARSCHUWING!
Afgewerkte motorolie
• Afgewerkte motorolie bevat
schadelijke stoffen die
huidaandoeningen zoals ontsteking
of huidkanker kunnen veroorzaken.
Wees daarom voorzichtig en vermijd
langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en
zeep te wassen.
• Voer afgewerkte motorolie en
gebruikte oliefilters op een veilige
en acceptabele manier af. Gooi
afgewerkte motorolie en gebruikte
oliefilters nooit weg in de vuilnisbak,
in het riool of zomaar ergens. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur, een andere naar behoren
gekwalificeerde en uitgeruste
deskundige, tankstation of een
automaterialenzaak voor meer
informatie over recycling of
afvoeren.
• Houd motorolie buiten het bereik van
kinderen.
OPMERKING
Voorkomen van ernstige schade aan de
motor
Controleer regelmatig het oliepeil.
Bij het olie verversen of bijvullen
• Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
• Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
• Controleer na het olie verversen altijd
het oliepeil met de peilstok.
• Controleer of de olievuldop goed is
vastgedraaid.
Als er olie wordt gemorst op de
motorafdekplaat
Verwijder eventueel aanwezige
motorolie zo snel mogelijk van de
motorafdekplaat met een neutraal
reinigingsmiddel om te voorkomen dat
de motorafdekplaat beschadigd raakt.
Gebruik geen organisch oplosmiddel,
zoals remmenreiniger.
Koelvloeistof controleren
Het koelvloeistofniveau is correct als het
zich tussen het FULL- en het
LOW-streepje van het reservoir bevindt
als het hybridesysteem koud is.
Koelvloeistofreservoir
ADop reservoir
BFULL-streepje
7.3 Zelf uit te voeren onderhoud
418
