9-1. Especificações
Especificações do veículo
Este número também está gra
-
vado na etiqueta do fabricante.
Este número também está gra -
vado debaixo do banco do passa -
geiro da frente do lado direito.nNúmero do motor
O número do motor está gravado
no bloco do motor, tal como está
indicado na ilustração.
Motor
ModeloA25A-FXS
Tipo4 cilindros em linha, 4 tempos, gasolina
Diâmetro e curso87.50 103.48 mm
Cilindrada2487 cm3
Folga das válvulasAjuste automático

5609-1. Especificações
À frente
Atrás
Combustível
Tipo de combustível
Quando encontrar este tipo de etiquetas de
combustível nos postos de abastecimento, uti -
lize apenas combustível que tenha uma das eti -
quetas que se seguem.
Na zona da UE:
Apenas gasolina sem chumbo em conformi-
dade com a norma Europeia EN228
Fora da zona da UE:
Apenas gasolina sem chumbo
Número de octanas
Na zona da UE:
95 octanas ou superior
Fora da zona da UE:
91 octanas ou superior
Capacidade do depósito de com -
bustível (Referência)55 L
Motor elétrico (motor de tração)
TipoMotor síncrono de íman permanente
Potência máxima134 kW
Binário máximo270 N•m (27.5 kgf•m, 199 ft•lbf)
TipoMotor síncrono de íman permanente
Potência máxima40 kW
Binário máximo121 N•m (12.3 kgf•m, 89.2 ft•lbf)

561
9
9-1. Especificações
Especificações do veículo
nCapacidade de óleo (Esvaziar e repor o nível
 referência*)
*: A capacidade de óleo do motor é a quantidade de referência a ser utilizada
quando mudar o óleo. Aqueça o motor e desligue o sistema híbrido, espere mais
de 5 minutos e verifique o nível do óleo na vareta.
nSeleção do óleo do motor
O seu veículo Toyota utiliza
“Toyota Genuine Motor Oil”. A
Toyota recomenda a utilização do
óleo aprovado “Toyota Genuine
Motor Oil”. Pode ser utilizado outro
óleo de qualidade equivalente.
Tipo de óleo:
0W-16:
Óleo do motor do tipo API SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving”; ou ILSAC
GF-6B multigrade
0W-20 and 5W-30:
Óleo do motor do tipo API grade
SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving”; ou ILSAC
GF-6A multigrade
Viscosidade recomendada (SAE): O seu veículo Toyota sai de fábrica
abastecido com SAE 0W-16. Este
óleo é a melhor escolha para o seu
veículo em termos de economia de
combustível bem como de arran -
que em tempo frio.
Se o óleo SAE 0W-16 não estiver
disponível, também pode utilizar o
óleo SAE 0W-20. No entanto, este
óleo deve ser substituído por óleo
SAE 0W-16 na próxima mudança
de óleo.
Gamas de temperaturas previs -
tas antes da próxima mudança
Bateria do sistema híbrido (bateria de tração)
TipoBateria de iões de lítio
Voltagem3.7 V/célula
Capacidade51 Ah
Quantidade96 células
Voltagem nominal355.2 V
Sistema de lubrificação
Com filtro4.5 L
Sem filtro4.2 L
A

5629-1. Especificações
de óleo
De preferência
Viscosidade do óleo (0W-16 é aqui
explicado como um exemplo):

• O 0W em 0W-16 indica a caracte -
rística do óleo que permite um
bom arranque do motor a frio. Os
óleos com um valor inferior antes
do W facilitam o arranque do
motor em tempo frio.
• O valor 16 em 0W-16 indica a vis -
cosidade do óleo quando este está
com uma temperatura elevada.
Um óleo com uma viscosidade
superior (um com um valor mais
elevado) pode ser mais adequado,
caso o seu veículo seja sujeito a
velocidades elevadas ou a condi-
ções de carga extremas.

Como ler as etiquetas do recipiente
de óleo:

Uma ou ambas as marcas regista -
das API são colocadas em alguns
recipientes de óleo para ajudar a
escolher o óleo que deve ser usado.

Símbolo de serviço API
Parte superior da etiqueta: “API SER -
VICE SN” é a designação da qualidade
do óleo pelo API (Instituto Americano
do Petróleo).
Parte do centro: “SAE 0W-16” indica o
grau de viscosidade SAE.
Parte inferior da etiqueta: A indicação
"Resource-Conserving" significa que o óleo tem capacidades para reduzir o
consumo de combustível e proteção
ambiental.
Marca de Certificação do ILSAC
A marca de certificação ILSAC (Inter-
national Lubricant Standardization and
Approval Committee - Comité Interna-
cional de Padronização e Aprovação
de Lubrificantes) é apresentada na
frente do recipiente.
B
A
B

563
9
9-1. Especificações
Especificações do veículo
*: O valor de capacidade é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Sistema de arrefecimento
Capacidade*
Motor a
gasolina7,4 L
Unidade de
controlo da
potência2 L
Tipo de líquido de refrigeração
Utilize um dos seguintes:
• “Toyota Super Long Life Coolant”

• Equivalente de alta qualidade, tipo glicol-etileno com uma base de refrigerante sem silício, amina,
nitrato e borato, juntamente com uma tecnologia
de ácido orgânico híbrido de longa duração

Não use apenas água simples.
Sistema de ignição (velas de ignição)
MarcaDENSO FC16HR-Q8
Folga0.8 mm
ATENÇÃO
nVelas de ignição do tipo irídio

Use apenas velas de ignição do tipo irídio. Não ajuste a folga das velas de ignição.

Sistema elétrico (Bateria de 12 volts)
Voltagem aos 20°C:
12.0 V ou superior
(Coloque o interruptor Power em OFF e
ligue os máximos durante 30 segun -
dos.)
Se a voltagem for inferior ao valor
padrão, carregue a bateria de 12 volts.
Índices de cargaCarga rápida15 A máx.
Carga lenta5 A máx.

5649-1. Especificações
*: O valor de capacidade do óleo da caixa de velocidades é um valor de referência.Se for necessário fazer a substituição, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
*: A capacidade do óleo é uma quantidade de referência. Se for necessário substituir o fluido, contacte um concessionário Toyota autori -
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
*: Folga mínima do pedal quando pressionado com uma força de 300 N (30.5 kgf, 67.4 lbf) com o sistema híbrido em funcionamento.
Caixa de velocidades do sistema híbrido
Capacidade de óleo*4,4 L
Tipo de óleoToyota Genuine ATF WS
ATENÇÃO
nTipo de óleo da caixa de velocidades
Se utilizar outro fluido que não o tipo acima indicado pode sentir vibrações ou
ouvir ruídos e, em último caso, danificar a caixa de velocidades do veículo.
Diferencial traseiro (motor elétrico traseiro)
Capacidade do óleo*1,7 L
Tipo de óleoToyota Genuine ATF WS
ATENÇÃO
nTipo de óleo do diferencial
Se utilizar outro fluido que não o tipo acima indicado pode sentir vibrações ou
ouvir ruídos e, em último caso, danificar o diferencial do seu veículo.
Travões
Folga do pedal*
Veículos com
volante à
esquerda
128 mm Min.
Veículos com
volante à direita95 mm Min.
Folga do pedal1.0  6.0 mm
Tipo de fluidoSAE J1703 ou FMVSS No. 116 DOT 3
SAE J1704 ou FMVSS No. 116 DOT 4

565
9
9-1. Especificações
Especificações do veículo
nPneu de tamanho convencional
Tipo A
Tipo B
nPneus de reserva compacto (se equipado)
Direção
Folga livreInferior a 30 mm
Pneus e jantes
Medida do pneu225/60R18 100H
Pressão de enchi-
mento do pneu
(Pressão recomen -
dada do pneu frio)À frente230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Atrás230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Medida da jante18  7J
Binário de aperto das porcas
das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu235/55R19 101V
Pressão de enchi-
mento do pneu
(Pressão recomen -
dada do pneu frio)À frente230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Atrás230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Medida da jante19  7 1/2 J
Binário de aperto das porcas
das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneuT165/90D18 107M
Pressão de enchimento do
pneu (Pressão recomendada
do pneu frio)
420 kPa (4.2 kgf/cm2 ou bar, 60 psi)
Medida da jante18  4T
Binário de aperto das porcas
das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)

5669-1. Especificações
nQuando rebocar um atrelado: P.264
Acrescente 20.0 kPa (0.2 kgf/cm2 ou bar, 3 psi) à pressão recomendada e circule a
uma velocidade inferior a 100 km/h.
n Quando todos os bancos estiverem ocupados
Certifique-se que os pneus traseiros estão com a pressão 260 kPa (2.6 kgf/cm
2 ou
bar, 38 psi).
A: Lâmpada sem casquilho (âmbar)
B: Lâmpada sem casquilho (transparente)
*: Se equipado
Lâmpadas
LâmpadasWTipo
Luzes dos sinais de mudança de direção tra -
seiros21A
Luzes de marcha-atrás16B
Luzes exteriores para os pés*5B

567
9
9-1. Especificações
Especificações do veículo
nUtilização de gasolina misturada
com etanol num motor a gasolina
A Toyota permite a utilização de gaso -
lina misturada com etanol desde que
este não ultrapasse os 10%. Certifique --se de que a gasolina misturada com
etanol a ser utilizada tem um Número de
Octanas correspondente ao acima indi-
cado.
nSe o seu motor emitir pancadas
lConsulte um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou qualquer reparador da sua
confiança.
lContudo, ocasionalmente, pode notar
um ligeiro “bater” durante um curto
espaço de tempo durante a acelera-
ção ou em subidas. Isto é normal e
não é motivo para preocupação.

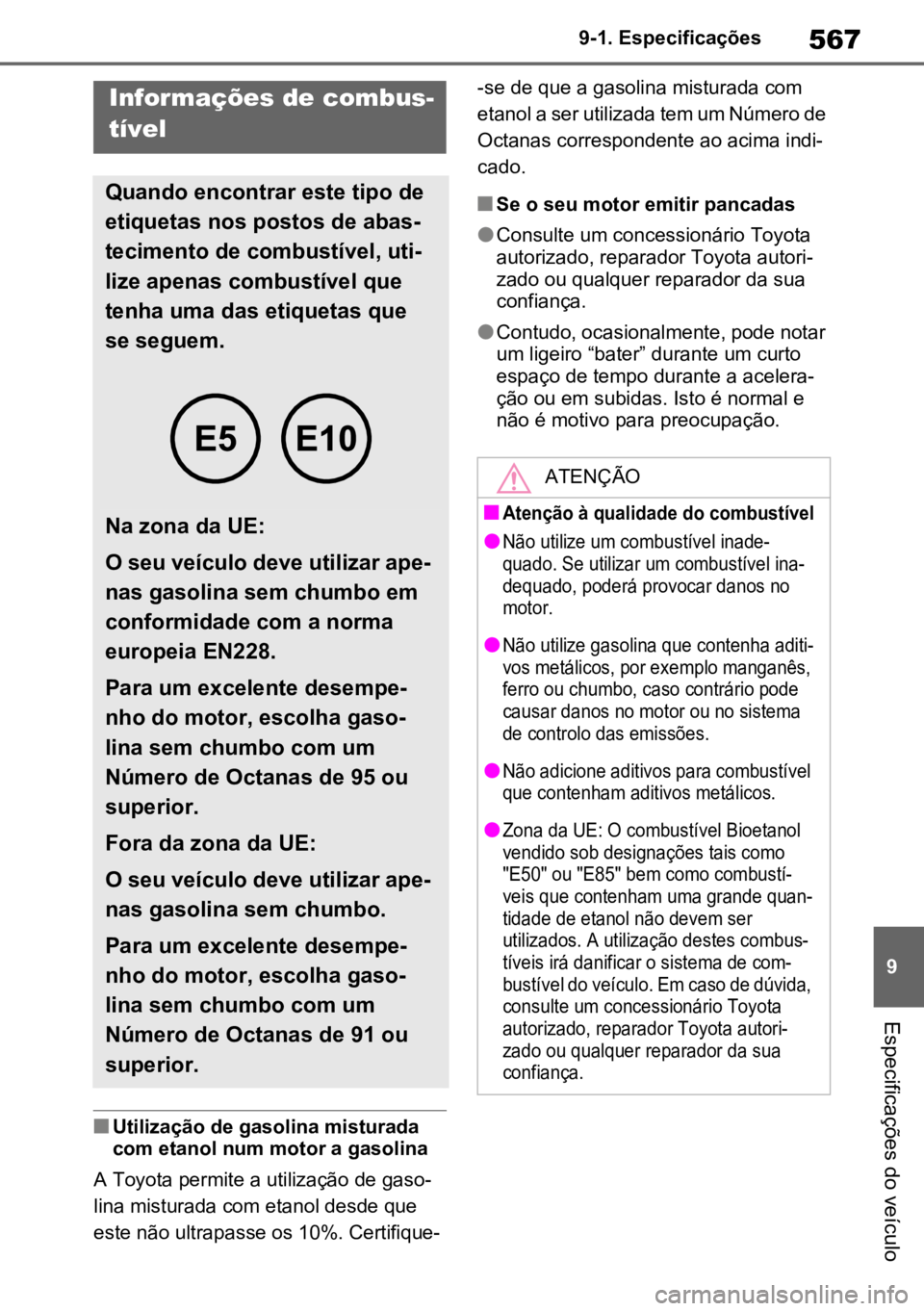

Informações de combus -
tível
Quando encontrar este tipo de
etiquetas nos postos de abas-
tecimento de combustível, uti -
lize apenas combustível que
tenha uma das etiquetas que
se seguem.
Na zona da UE:
O seu veículo deve utilizar ape -
nas gasolina sem chumbo em
conformidade com a norma
europeia EN228.
Para um excelente desempe -
nho do motor, escolha gaso -
lina sem chumbo com um
Número de Octanas de 95 ou
superior.
Fora da zona da UE:
O seu veículo deve utilizar ape -
nas gasolina sem chumbo.
Para um excelente desempe -
nho do motor, escolha gaso -
lina sem chumbo com um
Número de Octanas de 91 ou
superior.
ATENÇÃO
n
Atenção à qualidade do combustível

l
Não utilize um combustível inade -
quado. Se utilizar um combustível ina -
dequado, poderá provocar danos no
motor.

l
Não utilize gasolina que contenha aditi -
vos metálicos, por exemplo manganês,
ferro ou chumbo, caso contrário pode
causar danos no motor ou no sistema
de controlo das emissões.

l
Não adicione aditivos para combustível
que contenham aditivos metálicos.

l
Zona da UE: O combustível Bioetanol
vendido sob designações tais como
"E50" ou "E85" bem como combustí -
veis que contenham uma grande quan -
tidade de etanol não devem ser
utilizados. A utilização destes combus -
tíveis irá danificar o sistema de com -
bustível do veículo. Em caso de dúvida,
consulte um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou qualquer reparador da sua
confiança.

5689-1. Especificações
l
Fora da zona da UE: O combustível
Bioetanol vendido sob designações tais
como “E50” ou “E85”, bem como com -
bustíveis que contenham uma grande
quantidade de etanol não devem ser
utilizados. O seu veículo pode utilizar
gasolina misturada com um máximo de
10% de etanol. A utilização de combus -
tíveis com mais de 10% de teor de eta -
nol (E10) irá danificar o sistema de
combustível do veículo. Certifique-se
de que o reabastecimento é feito ape -
nas numa fonte onde a especificação e
qualidade do combustível podem ser
garantidas. Em caso de dúvida, con -
sulte um concessionário Toyota autori -
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.

ATENÇÃO
l
Não utilize gasolina misturada com
metanol como M15, M85, M100. A utili -
zação de gasolina com metanol poderá
causar danos no motor ou falhas
