TOYOTA RAV4 PLUG-IN HYBRID 2023 Instrukcja obsługi (in Polish)

7Wkr´ciç Êruby.
8Zamontowaç os∏on´.
Âwiat∏o cofania
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
W celu unikni´cia ryzyka uszkodzenia
os∏ony koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
3Wyjàç ˝arówk´.
4Zamontowaç nowà ˝arówk´.
5Po∏àczyç opraw´ ˝arówki z lam-
pà zespolonà, wk∏adajàc i obra-
cajàc opraw´ ˝arówki w kierunku
zgodnym z ruchem wskazówek
zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie519
7
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 519

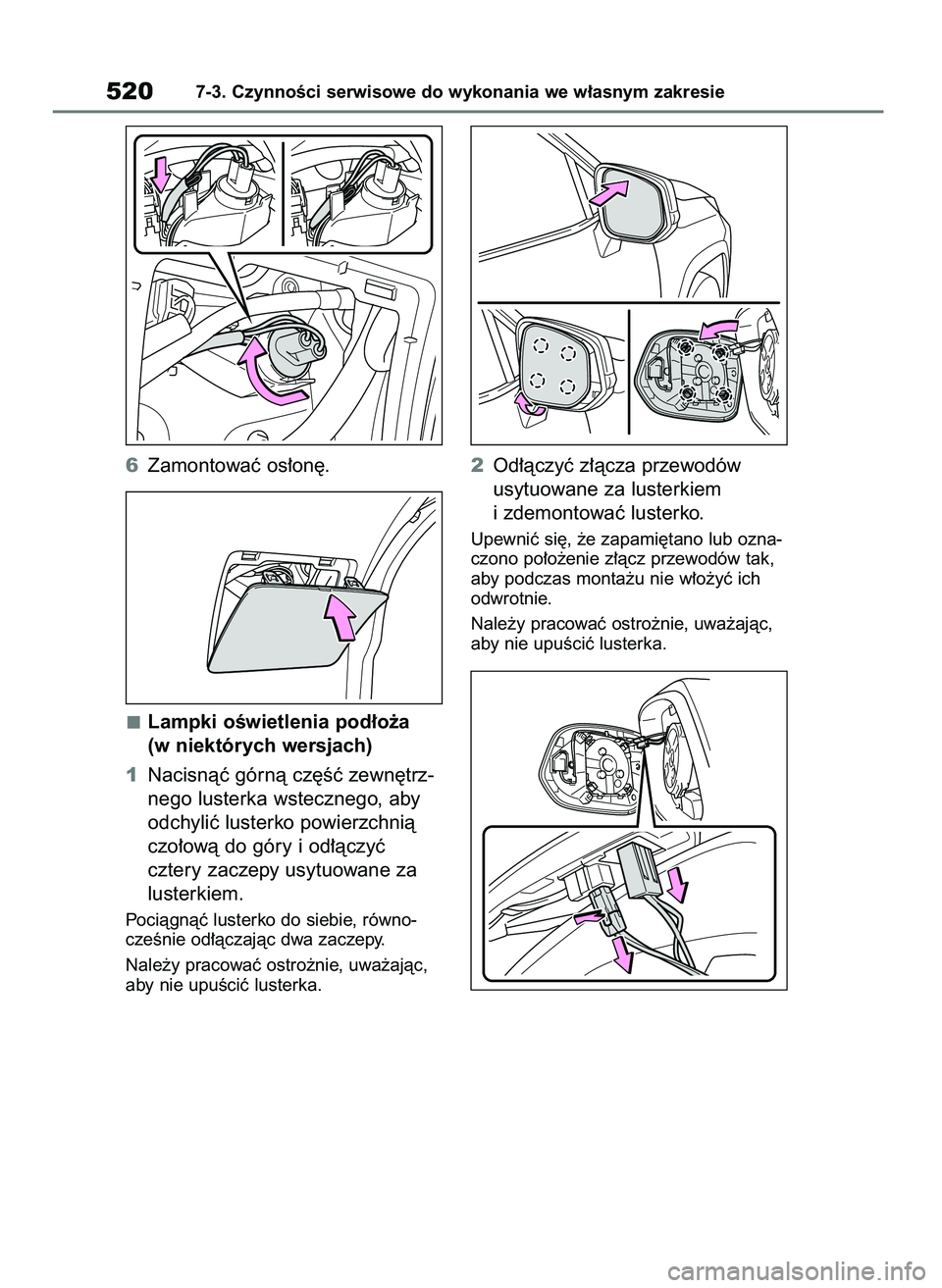

6Zamontowaç os∏on´.
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
1Nacisnàç górnà cz´Êç zewn´trz-
nego lusterka wstecznego, aby
odchyliç lusterko powierzchnià
czo∏owà do góry i od∏àczyç
cztery zaczepy usytuowane za
lusterkiem.
Pociàgnàç lusterko do siebie, równo-
czeÊnie od∏àczajàc dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
2Od∏àczyç z∏àcza przewodów
usytuowane za lusterkiem
i zdemontowaç lusterko.
Upewniç si´, ˝e zapami´tano lub ozna-
czono po∏o˝enie z∏àcz przewodów tak,
aby podczas monta˝u nie w∏o˝yç ich
odwrotnie.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
5207-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 520

3Od∏àczyç zaczepy usytuowane
za lusterkiem i zdemontowaç
os∏on´ lusterka.
4Przed zdj´ciem lampy zespolonej
z∏o˝yç lusterko.
5Zdjàç lamp´ zespolonà.
Odkr´ciç dwie Êruby i za pomocà Êru-
bokr´ta z p∏askà koƒcówkà roz∏àczyç
dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie uszkodziç zaczepów.
6Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie521
7
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 521

7Wyjàç ˝arówk´.
8Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏a-
dajàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
9Zamontowaç lamp´ zespolonà.
Upewniç si´, ˝e dwa zaczepy zosta∏y
prawid∏owo pod∏àczone do lampy ze-
spolonej i dokr´ciç dwie Êruby.
10Roz∏o˝yç lusterko.
11Zamontowaç os∏on´ lusterka.
5227-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 522

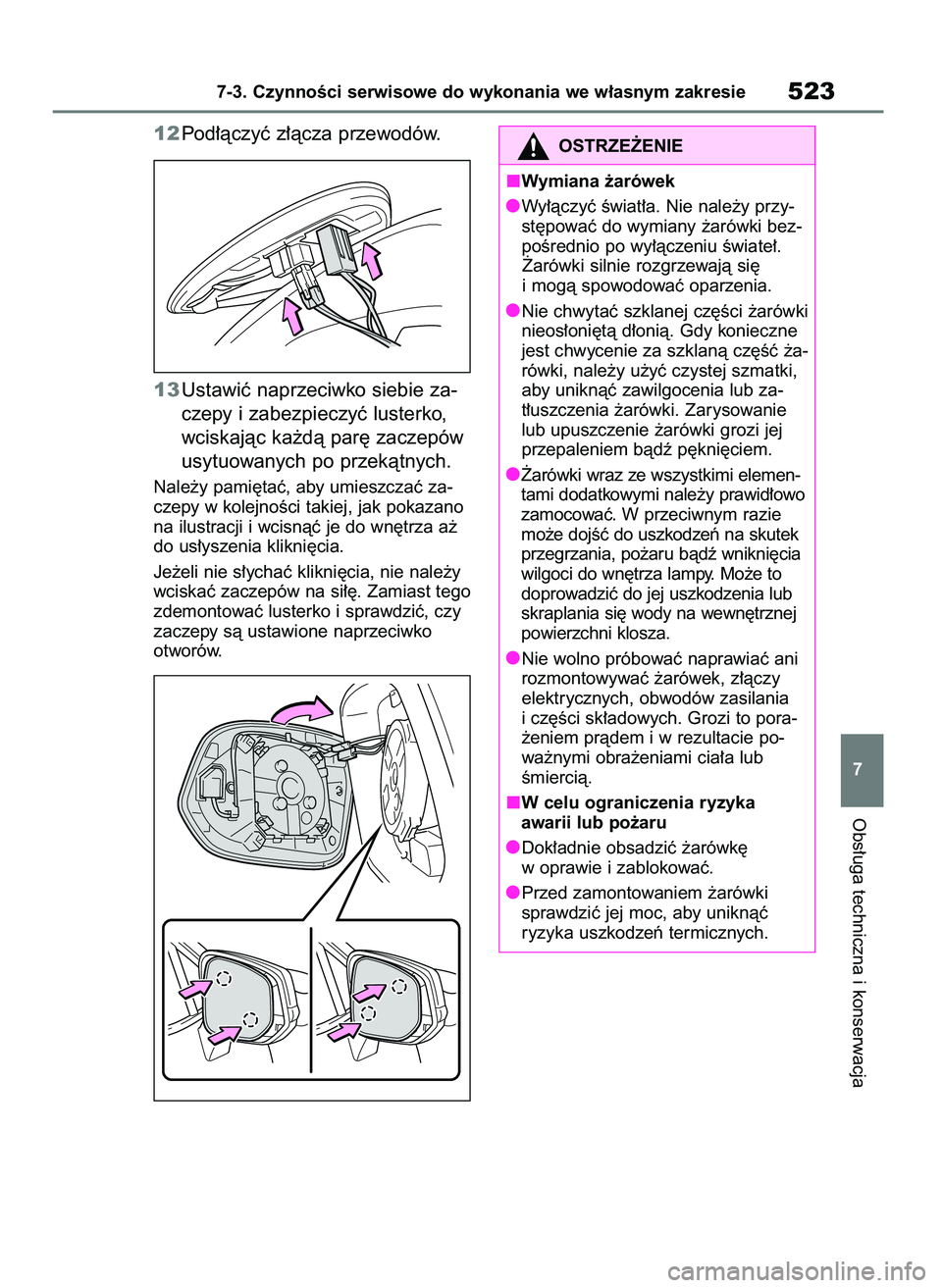

12Pod∏àczyç z∏àcza przewodów.
13Ustawiç naprzeciwko siebie za-
czepy i zabezpieczyç lusterko,
wciskajàc ka˝dà par´ zaczepów
usytuowanych po przekàtnych.
Nale˝y pami´taç, aby umieszczaç za-
czepy w kolejnoÊci takiej, jak pokazano
na ilustracji i wcisnàç je do wn´trza a˝
do us∏yszenia klikni´cia.
Je˝eli nie s∏ychaç klikni´cia, nie nale˝y
wciskaç zaczepów na si∏´. Zamiast tego
zdemontowaç lusterko i sprawdziç, czy
zaczepy sà ustawione naprzeciwko
otworów.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie523
7
OSTRZE˚ENIE
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przy-
st´powaç do wymiany ˝arówki bez-
poÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´
i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki
nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝a-
rówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub za-
t∏uszczenia ˝arówki. Zarysowanie
lub upuszczenie ˝arówki grozi jej
przepaleniem bàdê p´kni´ciem.
˚arówki wraz ze wszystkimi elemen-
tami dodatkowymi nale˝y prawid∏owo
zamocowaç. W przeciwnym razie
mo˝e dojÊç do uszkodzeƒ na skutek
przegrzania, po˝aru bàdê wnikni´cia
wilgoci do wn´trza lampy. Mo˝e to
doprowadziç do jej uszkodzenia lub
skraplania si´ wody na wewn´trznej
powierzchni klosza.
Nie wolno próbowaç naprawiaç ani
rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania
i cz´Êci sk∏adowych. Grozi to pora-
˝eniem pràdem i w rezultacie po-
wa˝nymi obra˝eniami cia∏a lub
Êmiercià.
W celu ograniczenia ryzyka
awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´
w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki
sprawdziç jej moc, aby uniknàç
ryzyka uszkodzeƒ termicznych.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 523

5247-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

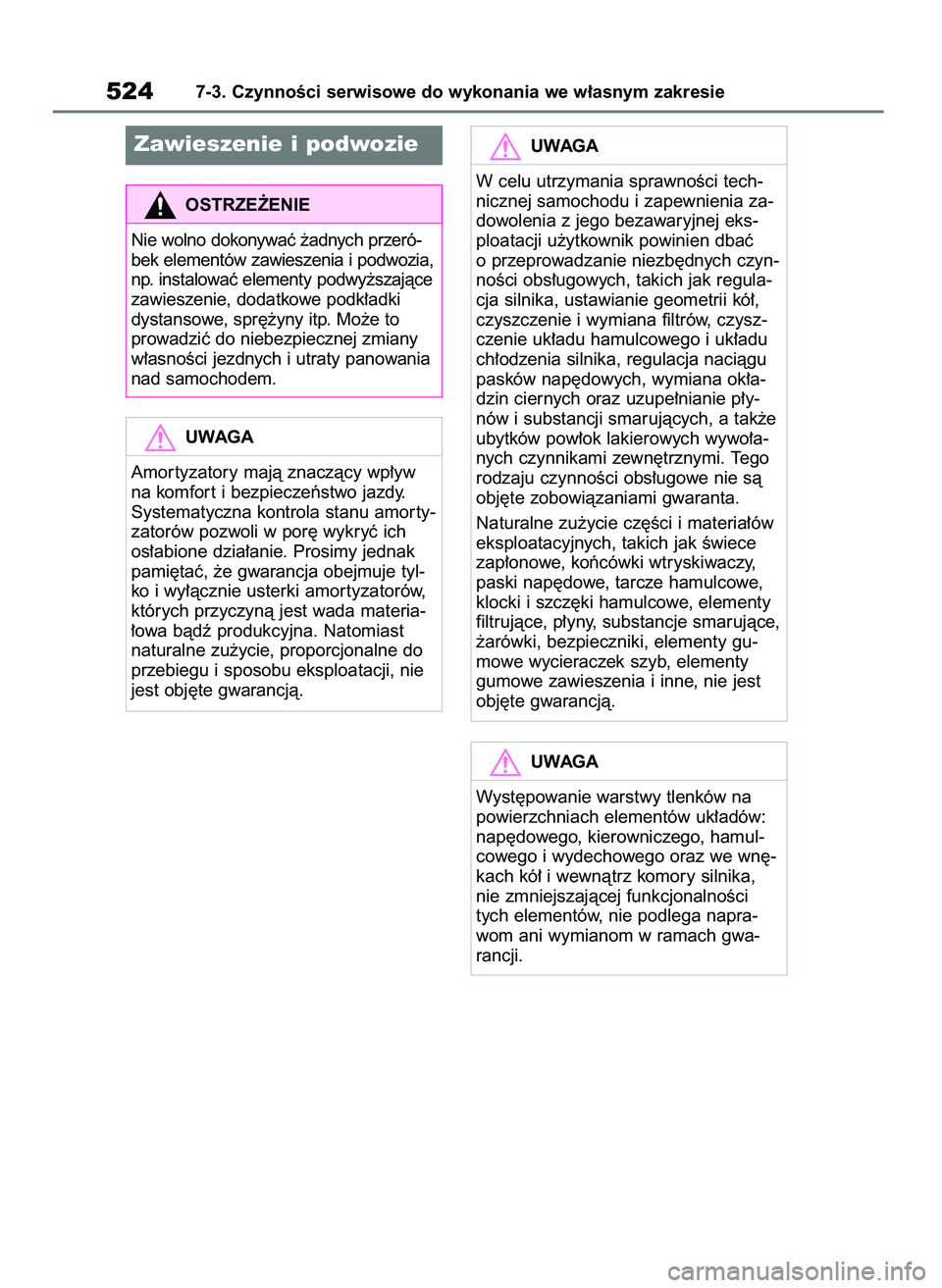

Zawieszenie i podwozie
OSTRZE˚ENIE
Nie wolno dokonywaç ˝adnych przeró-
bek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce
zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to
prowadziç do niebezpiecznej zmiany
w∏asnoÊci jezdnych i utraty panowania
nad samochodem.
UWAGA
Amor tyzatory majà znaczàcy wp∏yw
na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor ty-
zatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak
pami´taç, ˝e gwarancja obejmuje tyl-
ko i wy∏àcznie usterki amor tyzatorów,
których przyczynà jest wada materia-
∏owa bàdê produkcyjna. Natomiast
naturalne zu˝ycie, proporcjonalne do
przebiegu i sposobu eksploatacji, nie
jest obj´te gwarancjà.
UWAGA
Wyst´powanie warstwy tlenków na
powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamul-
cowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika,
nie zmniejszajàcej funkcjonalnoÊci
tych elementów, nie podlega napra-
wom ani wymianom w ramach gwa-
rancji.
UWAGA
W celu utrzymania sprawnoÊci tech-
nicznej samochodu i zapewnienia za-
dowolenia z jego bezawaryjnej eks-
ploatacji u˝ytkownik powinien dbaç
o przeprowadzanie niezb´dnych czyn-
noÊci obs∏ugowych, takich jak regula-
cja silnika, ustawianie geometrii kó∏,
czyszczenie i wymiana filtrów, czysz-
czenie uk∏adu hamulcowego i uk∏adu
ch∏odzenia silnika, regulacja naciàgu
pasków nap´dowych, wymiana ok∏a-
dzin ciernych oraz uzupe∏nianie p∏y-
nów i substancji smarujàcych, a tak˝e
ubytków pow∏ok lakierowych wywo∏a-
nych czynnikami zewn´trznymi. Tego
rodzaju czynnoÊci obs∏ugowe nie sà
obj´te zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów
eksploatacyjnych, takich jak Êwiece
zap∏onowe, koƒcówki wtryskiwaczy,
paski nap´dowe, tarcze hamulcowe,
klocki i szcz´ki hamulcowe, elementy
filtrujàce, p∏yny, substancje smarujàce,
˝arówki, bezpieczniki, elementy gu-
mowe wycieraczek szyb, elementy
gumowe zawieszenia i inne, nie jest
obj´te gwarancjà.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 524

Sytuacje awaryjne
525
8 8-1. Podstawowe informacje
Âwiat∏a awaryjne ....................526
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ..............................526
Gdy samochód jest zanurzony
lub woda na drodze podnosi si´
.............................................527
8-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania .............................529
W razie podejrzenia
nieprawid∏owoÊci ..................532
Gdy zaÊwieci si´ lampka
ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy ............534
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ......544
Gdy zostanie przebita opona
(wersje bez ko∏a zapasowego)
.............................................548
Gdy zostanie przebita opona
(wersje wyposa˝one w ko∏o
zapasowe) ............................559
Gdy wystàpià trudnoÊci
z uruchomieniem hybrydowego
uk∏adu nap´dowego .............568
Gdy zostanà zgubione kluczyki
.............................................570
Gdy nie mo˝na otworzyç
pokrywy wlewu paliwa .........570
Gdy elektroniczny kluczyk nie
dzia∏a prawid∏owo .................571
Gdy zostanie roz∏adowany
akumulator 12-woltowy ........573
Gdy hybrydowy uk∏ad nap´dowy
ulegnie przegrzaniu..............578
Gdy samochód ugrz´ênie ......582
8Sytuacje awaryjne
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 525

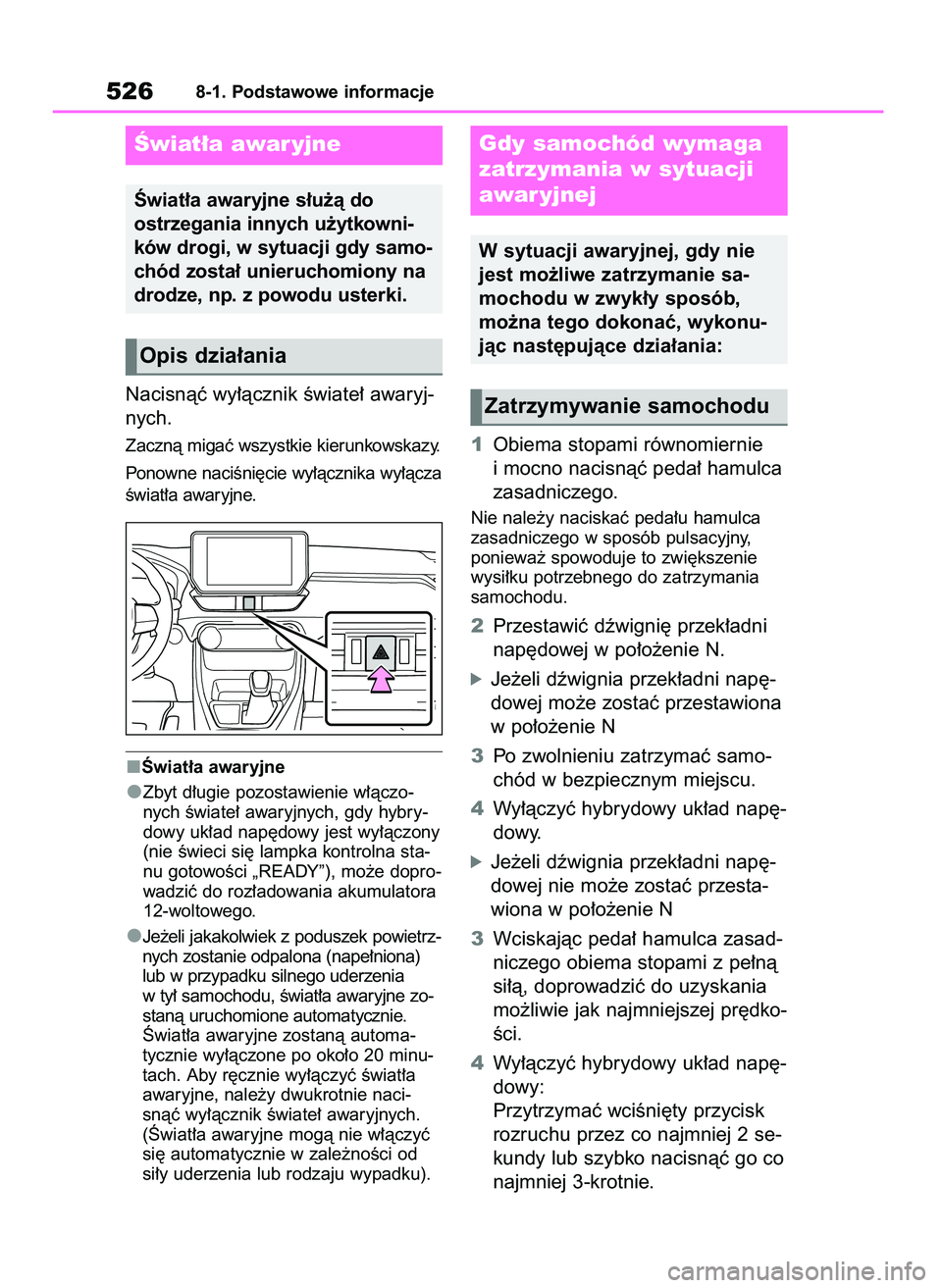

Nacisnàç wy∏àcznik Êwiate∏ awaryj-
nych.
Zacznà migaç wszystkie kierunkowskazy.
Ponowne naciÊni´cie wy∏àcznika wy∏àcza
Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczo-
nych Êwiate∏ awaryjnych, gdy hybry-
dowy uk∏ad nap´dowy jest wy∏àczony
(nie Êwieci si´ lampka kontrolna sta-
nu gotowoÊci „READY”), mo˝e dopro-
wadziç do roz∏adowania akumulatora
12-woltowego.
Je˝eli jakakolwiek z poduszek powietrz-
nych zostanie odpalona (nape∏niona)
lub w przypadku silnego uderzenia
w ty∏ samochodu, Êwiat∏a awaryjne zo-
stanà uruchomione automatycznie.
Âwiat∏a awaryjne zostanà automa-
tycznie wy∏àczone po oko∏o 20 minu-
tach. Aby r´cznie wy∏àczyç Êwiat∏a
awaryjne, nale˝y dwukrotnie naci-
snàç wy∏àcznik Êwiate∏ awaryjnych.
(Âwiat∏a awaryjne mogà nie w∏àczyç
si´ automatycznie w zale˝noÊci od
si∏y uderzenia lub rodzaju wypadku).1Obiema stopami równomiernie
i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca
zasadniczego w sposób pulsacyjny,
poniewa˝ spowoduje to zwi´kszenie
wysi∏ku potrzebnego do zatrzymania
samochodu.
2Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie N.
óJe˝eli dêwignia przek∏adni nap´-
dowej mo˝e zostaç przestawiona
w po∏o˝enie N
3Po zwolnieniu zatrzymaç samo-
chód w bezpiecznym miejscu.
4Wy∏àczyç hybrydowy uk∏ad nap´-
dowy.
óJe˝eli dêwignia przek∏adni nap´-
dowej nie mo˝e zostaç przesta-
wiona w po∏o˝enie N
3Wciskajàc peda∏ hamulca zasad-
niczego obiema stopami z pe∏nà
si∏à, doprowadziç do uzyskania
mo˝liwie jak najmniejszej pr´dko-
Êci.
4Wy∏àczyç hybrydowy uk∏ad nap´-
dowy:
Przytrzymaç wciÊni´ty przycisk
rozruchu przez co najmniej 2 se-
kundy lub szybko nacisnàç go co
najmniej 3-krotnie.
5268-1. Podstawowe informacje
Âwiat∏a awar yjne
Âwiat∏a awaryjne s∏u˝à do
ostrzegania innych u˝ytkowni-
ków drogi, w sytuacji gdy samo-
chód zosta∏ unieruchomiony na
drodze, np. z powodu usterki.
Gdy samochód wymaga
zatrzymania w sytuacji
awar yjnej
W sytuacji awaryjnej, gdy nie
jest mo˝liwe zatrzymanie sa-
mochodu w zwyk∏y sposób,
mo˝na tego dokonaç, wykonu-
jàc nast´pujàce dzia∏ania:
Opis dzia∏ania
Zatrzymywanie samochodu
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 526

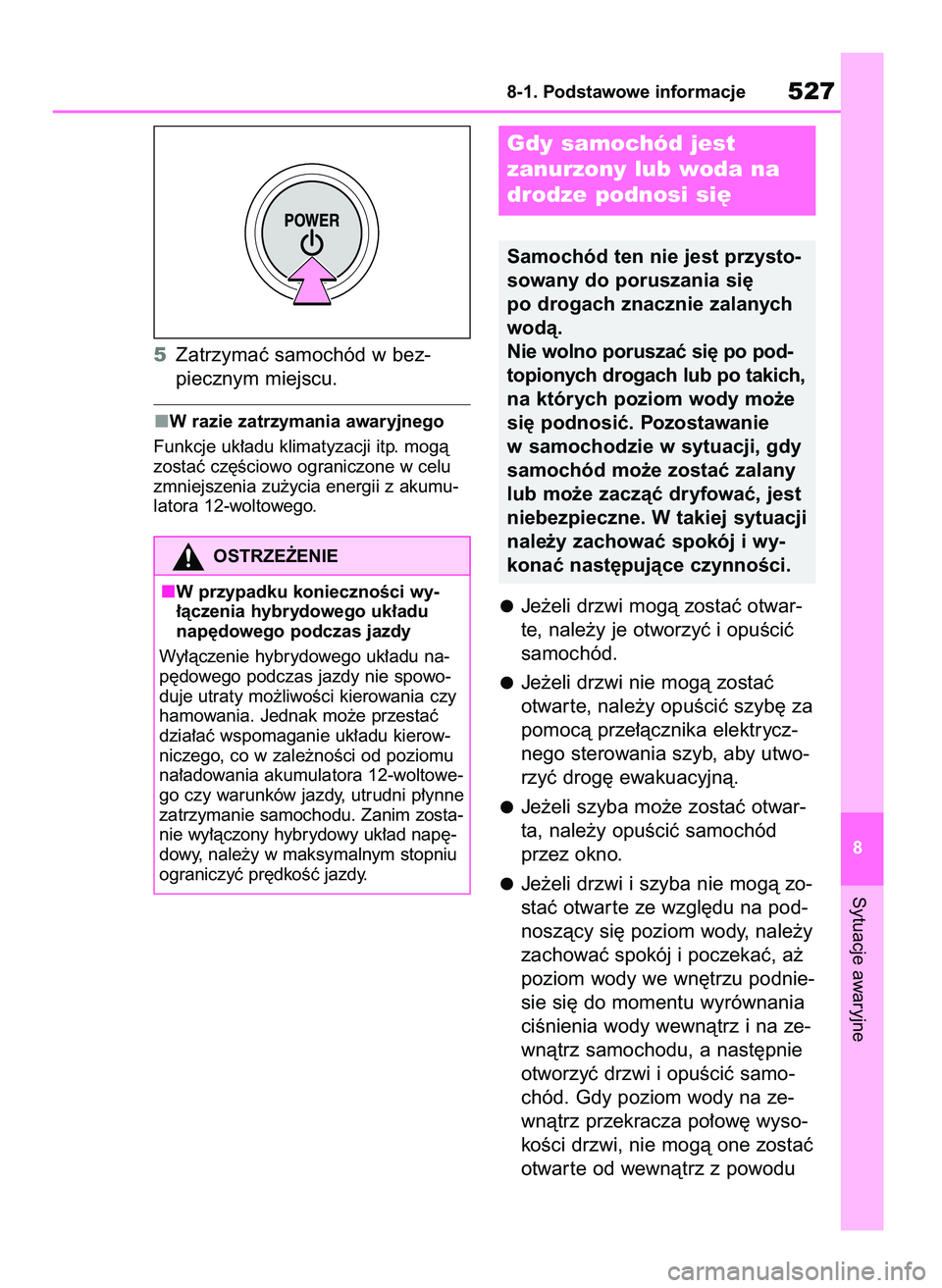

5Zatrzymaç samochód w bez-
piecznym miejscu.
W razie zatrzymania awaryjnego
Funkcje uk∏adu klimatyzacji itp. mogà
zostaç cz´Êciowo ograniczone w celu
zmniejszenia zu˝ycia energii z akumu-
latora 12-woltowego.
Je˝eli drzwi mogà zostaç otwar-
te, nale˝y je otworzyç i opuÊciç
samochód.
Je˝eli drzwi nie mogà zostaç
otwar te, nale˝y opuÊciç szyb´ za
pomocà prze∏àcznika elektrycz-
nego sterowania szyb, aby utwo-
rzyç drog´ ewakuacyjnà.
Je˝eli szyba mo˝e zostaç otwar-
ta, nale˝y opuÊciç samochód
przez okno.
Je˝eli drzwi i szyba nie mogà zo-
staç otwar te ze wzgl´du na pod-
noszàcy si´ poziom wody, nale˝y
zachowaç spokój i poczekaç, a˝
poziom wody we wn´trzu podnie-
sie si´ do momentu wyrównania
ciÊnienia wody wewnàtrz i na ze-
wnàtrz samochodu, a nast´pnie
otworzyç drzwi i opuÊciç samo-
chód. Gdy poziom wody na ze-
wnàtrz przekracza po∏ow´ wyso-
koÊci drzwi, nie mogà one zostaç
otwar te od wewnàtrz z powodu
Sytuacje awaryjne
8-1. Podstawowe informacje527
8
OSTRZE˚ENIE
W przypadku koniecznoÊci wy-
∏àczenia hybrydowego uk∏adu
nap´dowego podczas jazdy
Wy∏àczenie hybrydowego uk∏adu na-
p´dowego podczas jazdy nie spowo-
duje utraty mo˝liwoÊci kierowania czy
hamowania. Jednak mo˝e przestaç
dzia∏aç wspomaganie uk∏adu kierow-
niczego, co w zale˝noÊci od poziomu
na∏adowania akumulatora 12-woltowe-
go czy warunków jazdy, utrudni p∏ynne
zatrzymanie samochodu. Zanim zosta-
nie wy∏àczony hybrydowy uk∏ad nap´-
dowy, nale˝y w maksymalnym stopniu
ograniczyç pr´dkoÊç jazdy.
Gdy samochód jest
zanurzony lub woda na
drodze podnosi si´
Samochód ten nie jest przysto-
sowany do poruszania si´
po drogach znacznie zalanych
wodà.
Nie wolno poruszaç si´ po pod-
topionych drogach lub po takich,
na których poziom wody mo˝e
si´ podnosiç. Pozostawanie
w samochodzie w sytuacji, gdy
samochód mo˝e zostaç zalany
lub mo˝e zaczàç dryfowaç, jest
niebezpieczne. W takiej sytuacji
nale˝y zachowaç spokój i wy-
konaç nast´pujàce czynnoÊci.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 527

zbyt du˝ego ciÊnienia.
Gdy poziom wody przekroczy po-
ziom pod∏ogi
Gdy poziom wody przekroczy poziom
pod∏ogi, po pewnym czasie sprz´t elek-
tryczny ulegnie uszkodzeniu, elektrycz-
nie sterowane szyby przestanà dzia∏aç,
hybrydowy uk∏ad nap´dowy wy∏àczy si´
i samochód mo˝e zostaç unieruchomiony.
U˝ywanie m∏otka bezpieczeƒstwa*
1
Przednia szyba i boczne szyby zrobione
sà z laminowanego szk∏a*2(sklejonego
z kilku warstw).
Szk∏o laminowane nie mo˝e zostaç roz-
bite m∏otkiem bezpieczeƒstwa*
1.
*1: Aby uzyskaç dodatkowe informacje na
temat m∏otka bezpieczeƒstwa, nale˝y
skontaktowaç si´ z autoryzowanà sta-
cjà obs∏ugi Toyoty, innym specjalistycz-
nym warsztatem lub z dystrybutorem
m∏otka bezpieczeƒstwa.
*
2: W niektórych wersjach.
Jak odró˝niç szyby z laminowanego
szk∏a
Patrzàc na przekrój szyby, laminowane
szk∏o sk∏ada si´ z dwóch arkuszy szk∏a
sklejonych ze sobà.
Szk∏o laminowane
Szk∏o har towane
B
A
5288-1. Podstawowe informacje
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas jazdy
Nie wolno poruszaç si´ po podtopio-
nych drogach lub po takich, na których
poziom wody mo˝e si´ podnosiç.
W przeciwnym razie samochód mo˝e
ulec uszkodzeniu i zostaç unieruchomio-
ny, zalany lub mo˝e zaczàç dryfowaç, co
mo˝e doprowadziç do Êmierci.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 528
