TOYOTA RAV4 PLUG-IN HYBRID 2023 Instrukcja obsługi (in Polish)

Akumulator 12-woltowy
S. 484
Poziom oleju sprawdza si´ za pomo-
cà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatu-
ry roboczej.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie479
7
Komora silnikowa
Elementy
Skrzynki bezpieczników (S. 513)
Korek wlewu oleju do silnika (
S. 480)
Miarka poziomu oleju silnikowego (
S. 479)
Ch∏odnica silnika (
S. 482)
Elektryczny wentylator ch∏odnicy
Skraplacz (
S. 482)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy (
S. 482)
Zbiornik p∏ynu do spryskiwaczy (
S. 483)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika (
S. 481)I
H
G
F
E
C
C
B
A
Sprawdzanie poziomu i dole-
wanie oleju silnikowego
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 479

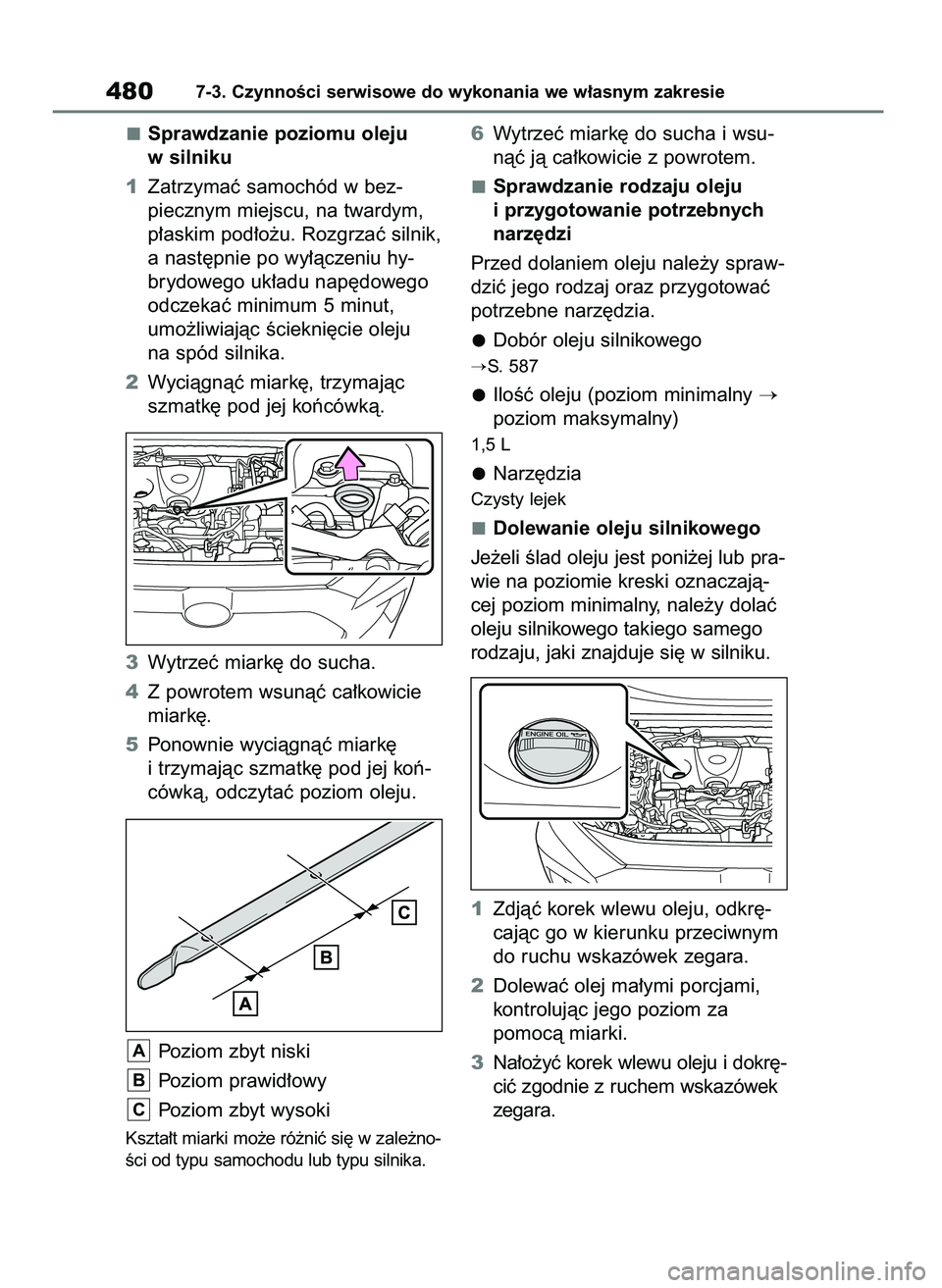

Sprawdzanie poziomu oleju
w silniku
1Zatrzymaç samochód w bez-
piecznym miejscu, na twardym,
p∏askim pod∏o˝u. Rozgrzaç silnik,
a nast´pnie po wy∏àczeniu hy-
brydowego uk∏adu nap´dowego
odczekaç minimum 5 minut,
umo˝liwiajàc Êciekni´cie oleju
na spód silnika.
2Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
3Wytrzeç miark´ do sucha.
4Z powrotem wsunàç ca∏kowicie
miark´.
5Ponownie wyciàgnàç miark´
i trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Poziom zbyt niski
Poziom prawid∏owy
Poziom zbyt wysoki
Kszta∏t miarki mo˝e ró˝niç si´ w zale˝no-
Êci od typu samochodu lub typu silnika.
6Wytrzeç miark´ do sucha i wsu-
nàç jà ca∏kowicie z powrotem.
Sprawdzanie rodzaju oleju
i przygotowanie potrzebnych
narz´dzi
Przed dolaniem oleju nale˝y spraw-
dziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Dobór oleju silnikowego

S. 587
IloÊç oleju (poziom minimalny
poziom maksymalny)
1,5 L
Narz´dzia
Czysty lejek
Dolewanie oleju silnikowego
Je˝eli Êlad oleju jest poni˝ej lub pra-
wie na poziomie kreski oznaczajà-
cej poziom minimalny, nale˝y dolaç
oleju silnikowego takiego samego
rodzaju, jaki znajduje si´ w silniku.
1Zdjàç korek wlewu oleju, odkr´-
cajàc go w kierunku przeciwnym
do ruchu wskazówek zegara.
2Dolewaç olej ma∏ymi porcjami,
kontrolujàc jego poziom za
pomocà miarki.
3Na∏o˝yç korek wlewu oleju i dokr´-
ciç zgodnie z ruchem wskazówek
zegara.
C
B
A
4807-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 480

Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna
iloÊç oleju silnikowego. W nast´pujà-
cych sytuacjach zu˝ycie oleju mo˝e
wzrosnàç, a olej trzeba b´dzie uzupe∏-
niç pomi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊred-
nio po zakupie samochodu lub po
wymianie silnika.
Je˝eli zostanie u˝yty olej o niskiej
jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami
lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przy-
spieszania i hamowania.
Je˝eli silnik spalinowy pracuje przez
d∏u˝szy czas na biegu ja∏owym lub
podczas cz´stej jazdy w ruchu ulicz-
nym o du˝ym nat´˝eniu.
Gdy hybrydowy uk∏ad nap´dowy jest
zimny, poziom p∏ynu powinien mie-
Êciç si´ pomi´dzy kreskami „FULL”
i „LOW” na zbiorniku wyrównawczym.
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
spalinowego
Zakr´tka zbiornika
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie481
7
OSTRZE˚ENIE
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera poten-
cjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝-
nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlate-
go nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kon-
takt z przepracowanym olejem. Pla-
my oleju na r´kach mo˝na usuwaç,
myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz fil-
trów oleju nale˝y pozbywaç si´
w bezpieczny i zgodny z przepisami
sposób, z zachowaniem wymogów
ochrony Êrodowiska. Nie wolno wrzu-
caç filtrów do zwyk∏ych pojemników
na Êmieci, wylewaç oleju do kanaliza-
cji ani rozlewaç go na ziemi. W celu
uzyskania informacji, na temat spo-
sobów przekazywania do wtórnego
przetworzenia oraz miejsc sk∏adowa-
nia przepracowanych olejów silniko-
wych i filtrów, najlepiej skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym najbli˝szym warsz-
tatem samochodowym.
Nie pozostawiaç zu˝ytego oleju
w miejscach, do których majà
dost´p dzieci.
Sprawdzanie p∏ynu w uk∏adzie
ch∏odzenia
UWAGA
W celu unikni´cia ryzyka powa˝-
nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regular-
nie kontrolowaç.
Podczas wymiany oleju silniko-
wego
Nie dopuszczaç do rozlania oleju na
elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu
maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç
jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç
prawid∏owo dokr´cony.
W razie rozlania oleju na blok
silnika
Aby zapobiec uszkodzeniu bloku silni-
ka, nale˝y jak najszybciej usunàç
z niego olej, u˝ywajàc neutralnego de-
tergentu. Nie wolno u˝ywaç rozpusz-
czalników organicznych, takich jak np.
preparatów do czyszczenia hamulców.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 481

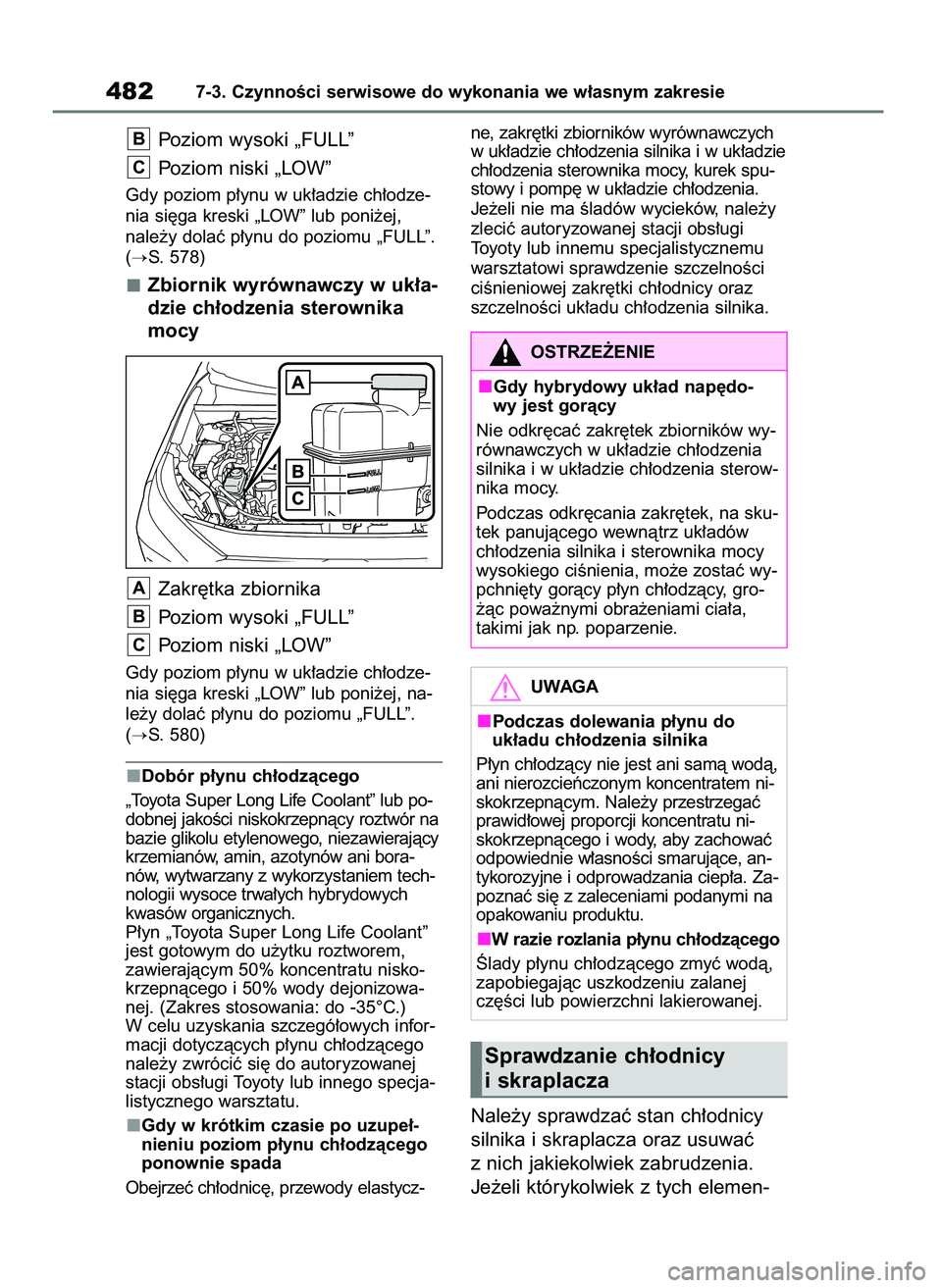

Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie ch∏odze-
nia si´ga kreski „LOW” lub poni˝ej,
nale˝y dolaç p∏ynu do poziomu „FULL”.
(
S. 578)
Zbiornik wyrównawczy w uk∏a-
dzie ch∏odzenia sterownika
mocy
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie ch∏odze-
nia si´ga kreski „LOW” lub poni˝ej, na-
le˝y dolaç p∏ynu do poziomu „FULL”.
(
S. 580)
Dobór p∏ynu ch∏odzàcego
„Toyota Super Long Life Coolant” lub po-
dobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani bora-
nów, wytwarzany z wykorzystaniem tech-
nologii wysoce trwa∏ych hybrydowych
kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant”
jest gotowym do u˝ytku roztworem,
zawierajàcym 50% koncentratu nisko-
krzepnàcego i 50% wody dejonizowa-
nej. (Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych infor-
macji dotyczàcych p∏ynu ch∏odzàcego
nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Gdy w krótkim czasie po uzupe∏-
nieniu poziom p∏ynu ch∏odzàcego
ponownie spada
Obejrzeç ch∏odnic´, przewody elastycz-ne, zakr´tki zbiorników wyrównawczych
w uk∏adzie ch∏odzenia silnika i w uk∏adzie
ch∏odzenia sterownika mocy, kurek spu-
stowy i pomp´ w uk∏adzie ch∏odzenia.
Je˝eli nie ma Êladów wycieków, nale˝y
zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej zakr´tki ch∏odnicy oraz
szczelnoÊci uk∏adu ch∏odzenia silnika.
Nale˝y sprawdzaç stan ch∏odnicy
silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elemen-
C
B
A
C
B
4827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Gdy hybrydowy uk∏ad nap´do-
wy jest goràcy
Nie odkr´caç zakr´tek zbiorników wy-
równawczych w uk∏adzie ch∏odzenia
silnika i w uk∏adzie ch∏odzenia sterow-
nika mocy.
Podczas odkr´cania zakr´tek, na sku-
tek panujàcego wewnàtrz uk∏adów
ch∏odzenia silnika i sterownika mocy
wysokiego ciÊnienia, mo˝e zostaç wy-
pchni´ty goràcy p∏yn ch∏odzàcy, gro-
˝àc powa˝nymi obra˝eniami cia∏a,
takimi jak np. poparzenie.
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà,
ani nierozcieƒczonym koncentratem ni-
skokrzepnàcym. Nale˝y przestrzegaç
prawid∏owej proporcji koncentratu ni-
skokrzepnàcego i wody, aby zachowaç
odpowiednie w∏asnoÊci smarujàce, an-
tykorozyjne i odprowadzania ciep∏a. Za-
poznaç si´ z zaleceniami podanymi na
opakowaniu produktu.
W razie rozlania p∏ynu ch∏odzàcego
Âlady p∏ynu ch∏odzàcego zmyç wodà,
zapobiegajàc uszkodzeniu zalanej
cz´Êci lub powierzchni lakierowanej.
Sprawdzanie ch∏odnicy
i skraplacza
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 482

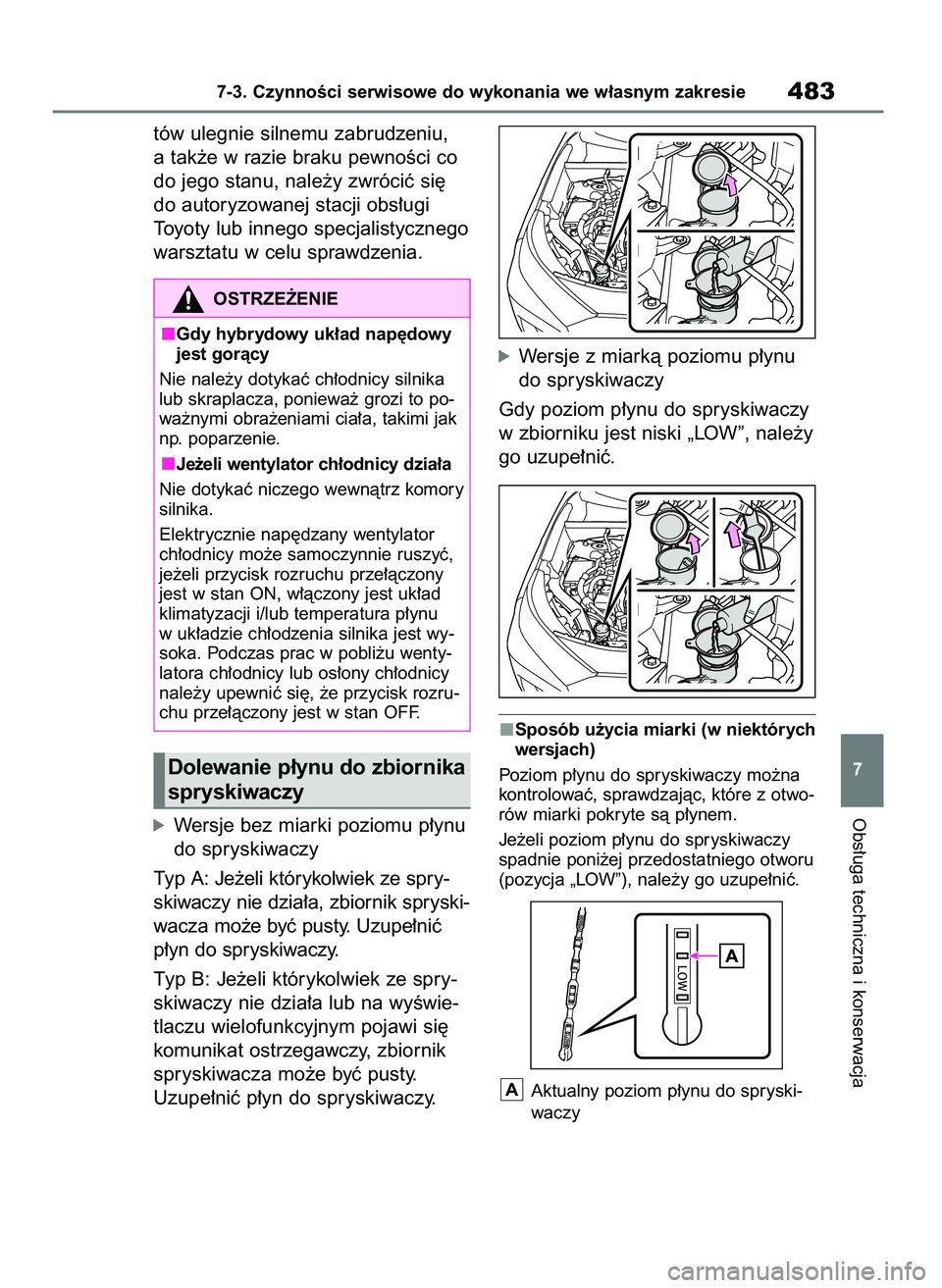

tów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co
do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi
Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
óWersje bez miarki poziomu p∏ynu
do spryskiwaczy
Typ A: Je˝eli którykolwiek ze spry-
skiwaczy nie dzia∏a, zbiornik spryski-
wacza mo˝e byç pusty. Uzupe∏niç
p∏yn do spryskiwaczy.
Typ B: Je˝eli którykolwiek ze spry-
skiwaczy nie dzia∏a lub na wyÊwie-
tlaczu wielofunkcyjnym pojawi si´
komunikat ostrzegawczy, zbiornik
spryskiwacza mo˝e byç pusty.
Uzupe∏niç p∏yn do spryskiwaczy.
óWersje z miarkà poziomu p∏ynu
do spryskiwaczy
Gdy poziom p∏ynu do spryskiwaczy
w zbiorniku jest niski „LOW”, nale˝y
go uzupe∏niç.
Sposób u˝ycia miarki (w niektórych
wersjach)
Poziom p∏ynu do spryskiwaczy mo˝na
kontrolowaç, sprawdzajàc, które z otwo-
rów miarki pokryte sà p∏ynem.
Je˝eli poziom p∏ynu do spryskiwaczy
spadnie poni˝ej przedostatniego otworu
(pozycja „LOW”), nale˝y go uzupe∏niç.
Aktualny poziom p∏ynu do spryski-
waczy
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie483
7
OSTRZE˚ENIE
Gdy hybrydowy uk∏ad nap´dowy
jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika
lub skraplacza, poniewa˝ grozi to po-
wa˝nymi obra˝eniami cia∏a, takimi jak
np. poparzenie.
Je˝eli wentylator ch∏odnicy dzia∏a
Nie dotykaç niczego wewnàtrz komory
silnika.
Elektrycznie nap´dzany wentylator
ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli przycisk rozruchu prze∏àczony
jest w stan ON, w∏àczony jest uk∏ad
klimatyzacji i/lub temperatura p∏ynu
w uk∏adzie ch∏odzenia silnika jest wy-
soka. Podczas prac w pobli˝u wenty-
latora ch∏odnicy lub os∏ony ch∏odnicy
nale˝y upewniç si´, ˝e przycisk rozru-
chu prze∏àczony jest w stan OFF.
Dolewanie p∏ynu do zbiornika
spryskiwaczy
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 483

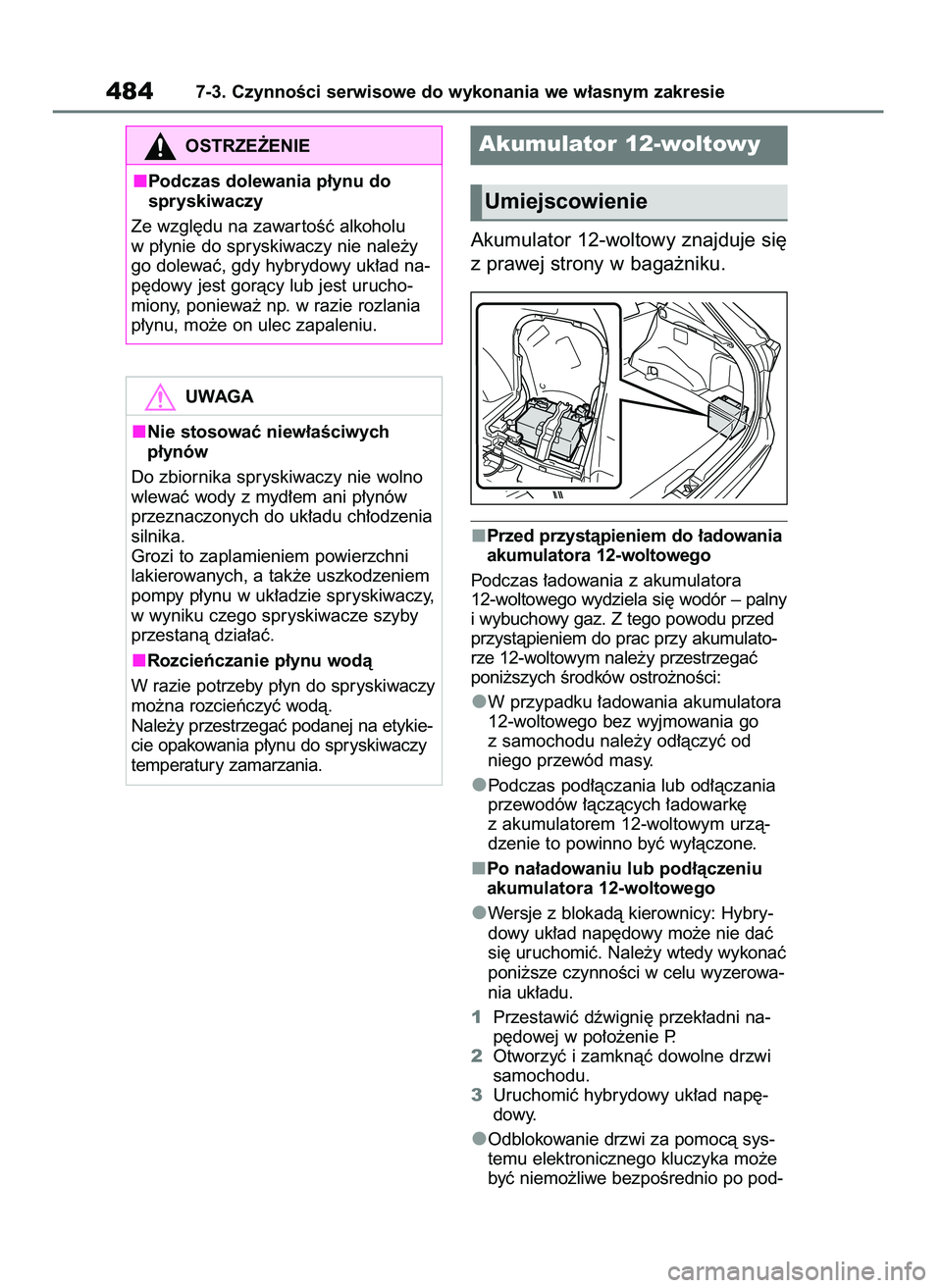

Akumulator 12-woltowy znajduje si´
z prawej strony w baga˝niku.
Przed przystàpieniem do ∏adowania
akumulatora 12-woltowego
Podczas ∏adowania z akumulatora
12-woltowego wydziela si´ wodór – palny
i wybuchowy gaz. Z tego powodu przed
przystàpieniem do prac przy akumulato-
rze 12-woltowym nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
W przypadku ∏adowania akumulatora
12-woltowego bez wyjmowania go
z samochodu nale˝y od∏àczyç od
niego przewód masy.
Podczas pod∏àczania lub od∏àczania
przewodów ∏àczàcych ∏adowark´
z akumulatorem 12-woltowym urzà-
dzenie to powinno byç wy∏àczone.
Po na∏adowaniu lub pod∏àczeniu
akumulatora 12-woltowego
Wersje z blokadà kierownicy: Hybry-
dowy uk∏ad nap´dowy mo˝e nie daç
si´ uruchomiç. Nale˝y wtedy wykonaç
poni˝sze czynnoÊci w celu wyzerowa-
nia uk∏adu.
1Przestawiç dêwigni´ przek∏adni na-
p´dowej w po∏o˝enie P.
2Otworzyç i zamknàç dowolne drzwi
samochodu.
3Uruchomiç hybrydowy uk∏ad nap´-
dowy.
Odblokowanie drzwi za pomocà sys-
temu elektronicznego kluczyka mo˝e
byç niemo˝liwe bezpoÊrednio po pod-
4847-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Nie stosowaç niew∏aÊciwych
p∏ynów
Do zbiornika spryskiwaczy nie wolno
wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia
silnika.
Grozi to zaplamieniem powierzchni
lakierowanych, a tak˝e uszkodzeniem
pompy p∏ynu w uk∏adzie spryskiwaczy,
w wyniku czego spryskiwacze szyby
przestanà dzia∏aç.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwaczy
mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanej na etykie-
cie opakowania p∏ynu do spryskiwaczy
temperatury zamarzania.
Akumulator 12-woltowy
Umiejscowienie
OSTRZE˚ENIE
Podczas dolewania p∏ynu do
spryskiwaczy
Ze wzgl´du na zawar toÊç alkoholu
w p∏ynie do spryskiwaczy nie nale˝y
go dolewaç, gdy hybrydowy uk∏ad na-
p´dowy jest goràcy lub jest urucho-
miony, poniewa˝ np. w razie rozlania
p∏ynu, mo˝e on ulec zapaleniu.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 484

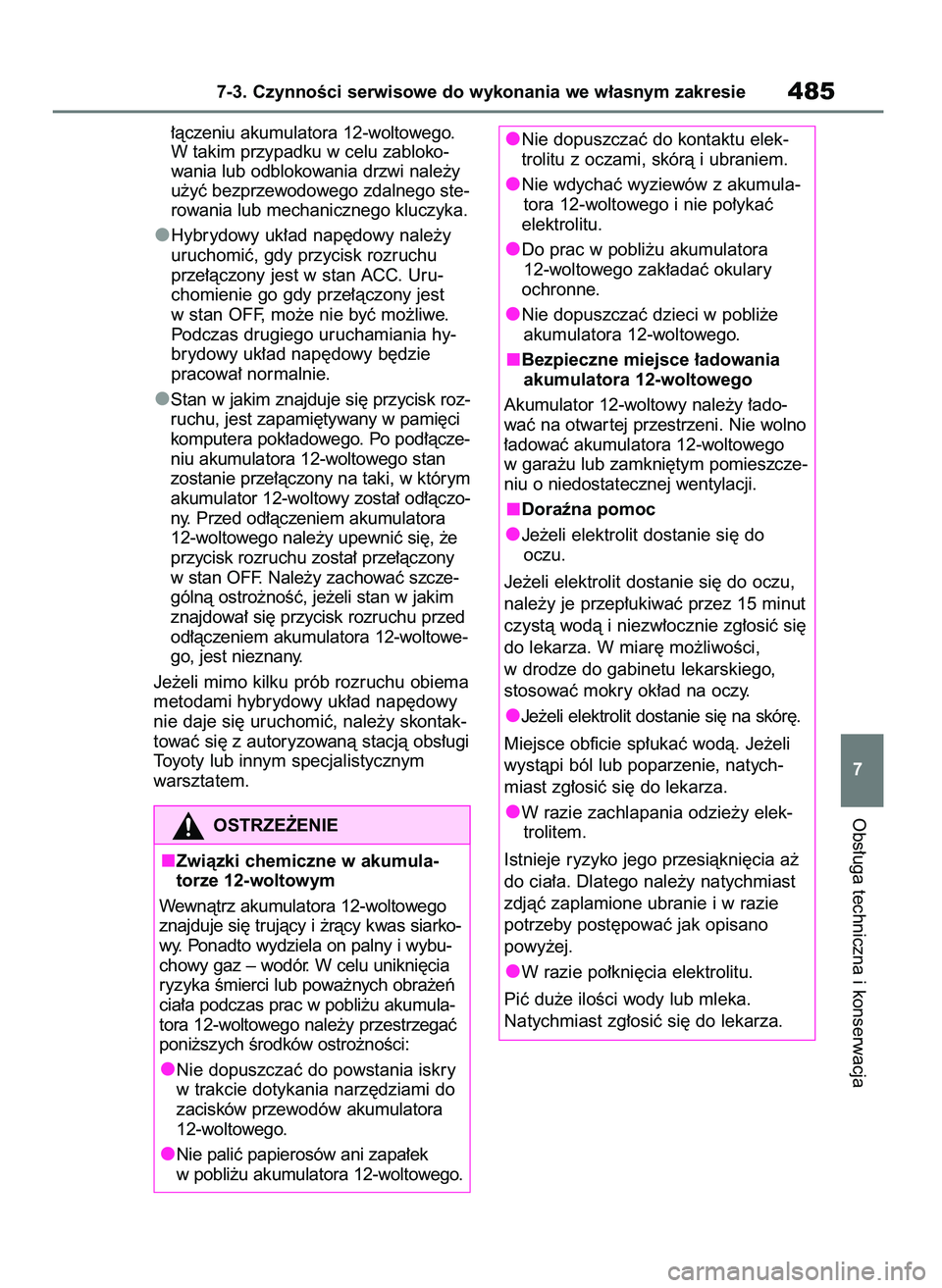

∏àczeniu akumulatora 12-woltowego.
W takim przypadku w celu zabloko-
wania lub odblokowania drzwi nale˝y
u˝yç bezprzewodowego zdalnego ste-
rowania lub mechanicznego kluczyka.
Hybrydowy uk∏ad nap´dowy nale˝y
uruchomiç, gdy przycisk rozruchu
prze∏àczony jest w stan ACC. Uru-
chomienie go gdy prze∏àczony jest
w stan OFF, mo˝e nie byç mo˝liwe.
Podczas drugiego uruchamiania hy-
brydowy uk∏ad nap´dowy b´dzie
pracowa∏ normalnie.
Stan w jakim znajduje si´ przycisk roz-
ruchu, jest zapami´tywany w pami´ci
komputera pok∏adowego. Po pod∏àcze-
niu akumulatora 12-woltowego stan
zostanie prze∏àczony na taki, w którym
akumulator 12-woltowy zosta∏ od∏àczo-
ny. Przed od∏àczeniem akumulatora
12-woltowego nale˝y upewniç si´, ˝e
przycisk rozruchu zosta∏ prze∏àczony
w stan OFF. Nale˝y zachowaç szcze-
gólnà ostro˝noÊç, je˝eli stan w jakim
znajdowa∏ si´ przycisk rozruchu przed
od∏àczeniem akumulatora 12-woltowe-
go, jest nieznany.
Je˝eli mimo kilku prób rozruchu obiema
metodami hybrydowy uk∏ad nap´dowy
nie daje si´ uruchomiç, nale˝y skontak-
towaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie485
7
OSTRZE˚ENIE
Zwiàzki chemiczne w akumula-
torze 12-woltowym
Wewnàtrz akumulatora 12-woltowego
znajduje si´ trujàcy i ˝ràcy kwas siarko-
wy. Ponadto wydziela on palny i wybu-
chowy gaz – wodór. W celu unikni´cia
ryzyka Êmierci lub powa˝nych obra˝eƒ
cia∏a podczas prac w pobli˝u akumula-
tora 12-woltowego nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dopuszczaç do powstania iskry
w trakcie dotykania narz´dziami do
zacisków przewodów akumulatora
12-woltowego.
Nie paliç papierosów ani zapa∏ek
w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elek-
trolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumula-
tora 12-woltowego i nie po∏ykaç
elektrolitu.
Do prac w pobli˝u akumulatora
12-woltowego zak∏adaç okulary
ochronne.
Nie dopuszczaç dzieci w pobli˝e
akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania
akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏ado-
waç na otwar tej przestrzeni. Nie wolno
∏adowaç akumulatora 12-woltowego
w gara˝u lub zamkni´tym pomieszcze-
niu o niedostatecznej wentylacji.
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do
oczu.
Je˝eli elektrolit dostanie si´ do oczu,
nale˝y je przep∏ukiwaç przez 15 minut
czystà wodà i niezw∏ocznie zg∏osiç si´
do lekarza. W miar´ mo˝liwoÊci,
w drodze do gabinetu lekarskiego,
stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´.
Miejsce obficie sp∏ukaç wodà. Je˝eli
wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elek-
trolitem.
Istnieje ryzyko jego przesiàkni´cia a˝
do cia∏a. Dlatego nale˝y natychmiast
zdjàç zaplamione ubranie i w razie
potrzeby post´powaç jak opisano
powy˝ej.
W razie po∏kni´cia elektrolitu.
Piç du˝e iloÊci wody lub mleka.
Natychmiast zg∏osiç si´ do lekarza.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 485

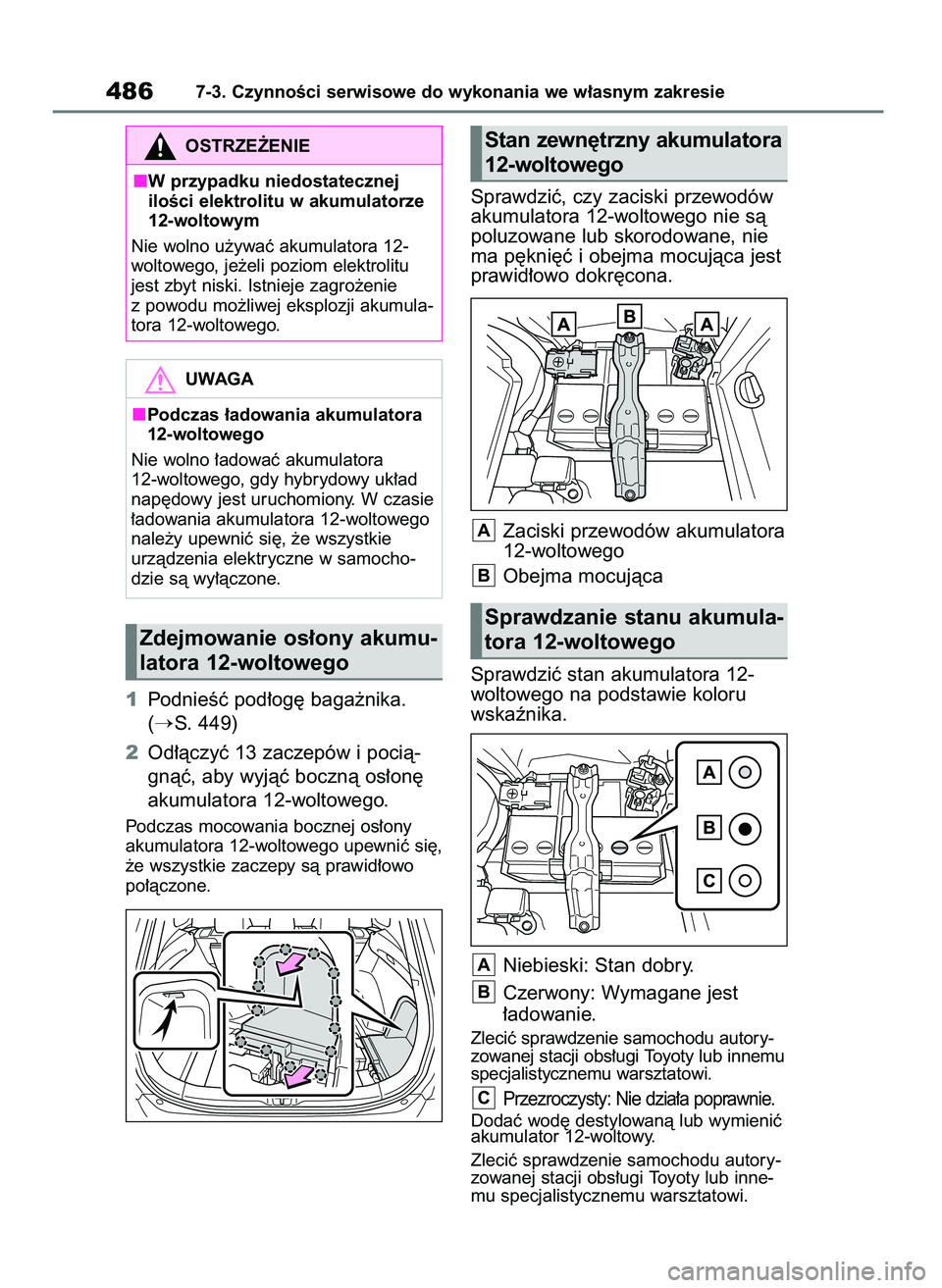

1PodnieÊç pod∏og´ baga˝nika.
(
S. 449)
2Od∏àczyç 13 zaczepów i pocià-
gnàç, aby wyjàç bocznà os∏on´
akumulatora 12-woltowego.
Podczas mocowania bocznej os∏ony
akumulatora 12-woltowego upewniç si´,
˝e wszystkie zaczepy sà prawid∏owo
po∏àczone.
Sprawdziç, czy zaciski przewodów
akumulatora 12-woltowego nie sà
poluzowane lub skorodowane, nie
ma p´kni´ç i obejma mocujàca jest
prawid∏owo dokr´cona.
Zaciski przewodów akumulatora
12-woltowego
Obejma mocujàca
Sprawdziç stan akumulatora 12-
woltowego na podstawie koloru
wskaênika.
Niebieski: Stan dobry.
Czerwony: Wymagane jest
∏adowanie.
Zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Przezroczysty: Nie dzia∏a poprawnie.
Dodaç wod´ destylowanà lub wymieniç
akumulator 12-woltowy.
Zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
C
B
A
B
A
4867-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
W przypadku niedostatecznej
iloÊci elektrolitu w akumulatorze
12-woltowym
Nie wolno u˝ywaç akumulatora 12-
woltowego, je˝eli poziom elektrolitu
jest zbyt niski. Istnieje zagro˝enie
z powodu mo˝liwej eksplozji akumula-
tora 12-woltowego.
UWAGA
Podczas ∏adowania akumulatora
12-woltowego
Nie wolno ∏adowaç akumulatora
12-woltowego, gdy hybrydowy uk∏ad
nap´dowy jest uruchomiony. W czasie
∏adowania akumulatora 12-woltowego
nale˝y upewniç si´, ˝e wszystkie
urzàdzenia elektryczne w samocho-
dzie sà wy∏àczone.
Zdejmowanie os∏ony akumu-
latora 12-woltowego
Stan zewn´trzny akumulatora
12-woltowego
Sprawdzanie stanu akumula-
tora 12-woltowego
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 486

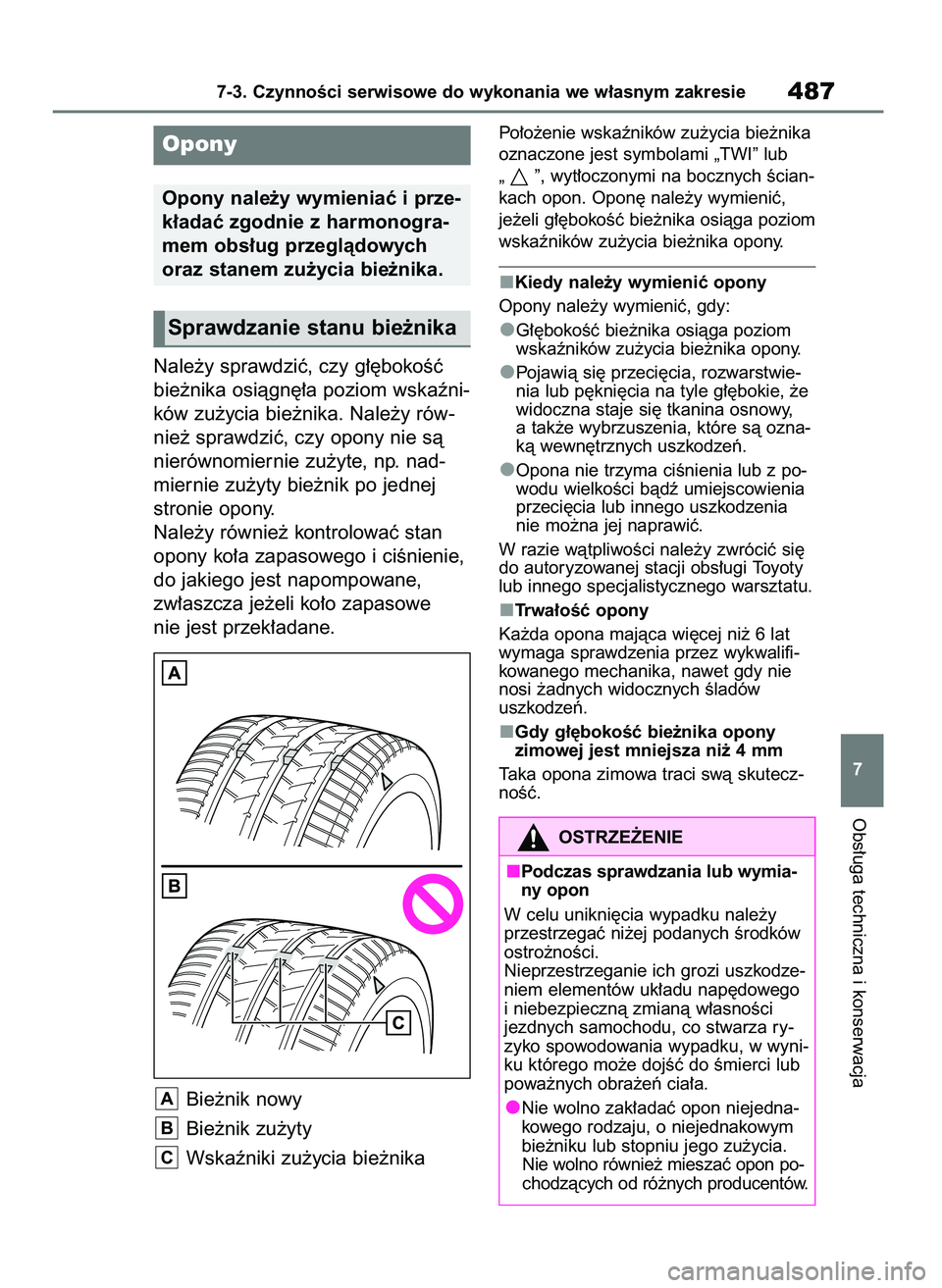

Nale˝y sprawdziç, czy g∏´bokoÊç
bie˝nika osiàgn´∏a poziom wskaêni-
ków zu˝ycia bie˝nika. Nale˝y rów-
nie˝ sprawdziç, czy opony nie sà
nierównomiernie zu˝yte, np. nad-
miernie zu˝yty bie˝nik po jednej
stronie opony.
Nale˝y równie˝ kontrolowaç stan
opony ko∏a zapasowego i ciÊnienie,
do jakiego jest napompowane,
zw∏aszcza je˝eli ko∏o zapasowe
nie jest przek∏adane.
Bie˝nik nowy
Bie˝nik zu˝yty
Wskaêniki zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika
oznaczone jest symbolami „TWI” lub
„ ”, wyt∏oczonymi na bocznych Êcian-
kach opon. Opon´ nale˝y wymieniç,
je˝eli g∏´bokoÊç bie˝nika osiàga poziom
wskaêników zu˝ycia bie˝nika opony.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
G∏´bokoÊç bie˝nika osiàga poziom
wskaêników zu˝ycia bie˝nika opony.
Pojawià si´ przeci´cia, rozwarstwie-
nia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy,
a tak˝e wybrzuszenia, które sà ozna-
kà wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z po-
wodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia
nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat
wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie
nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Gdy g∏´bokoÊç bie˝nika opony
zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecz-
noÊç.
C
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie487
7
Opony
Opony nale˝y wymieniaç i prze-
k∏adaç zgodnie z harmonogra-
mem obs∏ug przeglàdowych
oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
OSTRZE˚ENIE
Podczas sprawdzania lub wymia-
ny opon
W celu unikni´cia wypadku nale˝y
przestrzegaç ni˝ej podanych Êrodków
ostro˝noÊci.
Nieprzestrzeganie ich grozi uszkodze-
niem elementów uk∏adu nap´dowego
i niebezpiecznà zmianà w∏asnoÊci
jezdnych samochodu, co stwarza ry-
zyko spowodowania wypadku, w wyni-
ku którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Nie wolno zak∏adaç opon niejedna-
kowego rodzaju, o niejednakowym
bie˝niku lub stopniu jego zu˝ycia.
Nie wolno równie˝ mieszaç opon po-
chodzàcych od ró˝nych producentów.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 487

Ko∏a nale˝y okresowo przek∏adaç
zgodnie ze schematem na ilustracji.
W celu wyrównania stopnia zu˝ycia
wszystkich opon oraz przed∏u˝enia ichtrwa∏oÊci Toyota zaleca okresowà za-
mian´ kó∏ miejscami (rotacj´) co oko∏o
5000 km.
Po prze∏o˝eniu kó∏ nale˝y dokonaç kali-
bracji uk∏adu monitorowania ciÊnienia
w ogumieniu.
Przód
Podczas przek∏adania kó∏
Upewniç si´, ˝e przycisk rozruchu prze-
∏àczony jest w stan OFF. W przypadku
prze∏o˝enia kó∏, gdy przycisk rozruchu
prze∏àczony jest w stan ON, informacja
o pozycji poszczególnych kó∏ nie zosta-
nie zaktualizowana.
Gdy do takiej sytuacji dojdzie, nale˝y
przycisk rozruchu prze∏àczyç w stan
OFF, a nast´pnie w stan ON bàdê po
sprawdzeniu, czy ciÊnienie w ogumie-
niu jest prawid∏owe, skalibrowaç uk∏ad
monitorowania.
Samochód ten wyposa˝ony jest
w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie
sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w ogu-
mieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ.
Uk∏ad monitorowania ciÊnienia w ogu-
mieniu wyposa˝ony jest w dwustop-
niowy system ostrzegania.
Je˝eli pojawi si´ komunikat „Wy-
reguluj ciÊnienie” (Normalne
A
4887-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Jazda po wyboistych, nierównych
drogach
Na drogach nieutwardzonych bàdê
z uszkodzeniami nawierzchni nale˝y
zachowaç szczególnà ostro˝noÊç.
W takich warunkach mo˝e dojÊç do
spadku ciÊnienia w ogumieniu, co
ograniczy jego mo˝liwoÊci amor tyzacji
wstrzàsów. Ponadto na tego typu na-
wierzchniach istnieje ryzyko uszkodze-
nia opon i obr´czy kó∏ oraz podwozia
samochodu.
W razie spadku ciÊnienia w ogu-
mieniu podczas jazdy
Natychmiast przerwaç jazd´, aby nie
dopuÊciç do zniszczenia opony i/lub
obr´czy ko∏a.
Okresowe przek∏adanie kó∏
OSTRZE˚ENIE
Nie wolno zak∏adaç opon o rozmia-
rze innym ni˝ zalecany przez Toyot´.
Nie wolno mieszaç ró˝nych rodzajów
opon: radialnych, opasanych lub dia-
gonalnych.
Nie wolno mieszaç opon letnich,
ca∏osezonowych i zimowych.
Nie zak∏adaç opon pochodzàcych
z innych pojazdów.
Nie nale˝y u˝ywaç opon niewiado-
mego pochodzenia.
Wersje z dojazdowym ko∏em zapa-
sowym: Nie wolno holowaç tym sa-
mochodem, je˝eli zamontowane
jest dojazdowe ko∏o zapasowe.
Wersje wyposa˝one w awaryjny ze-
staw naprawczy do ogumienia: Nie
wolno holowaç tym samochodem,
je˝eli którakolwiek z opon samocho-
du jest tymczasowo uszczelniona
awaryjnym zestawem naprawczym
do ogumienia. Obcià˝enie opony
mo˝e spowodowaç jej uszkodzenie.
Uk∏ad monitorowania ciÊnie-
nia w ogumieniu
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 488
