TOYOTA RAV4 PLUG-IN HYBRID 2023 Instrukcja obsługi (in Polish)

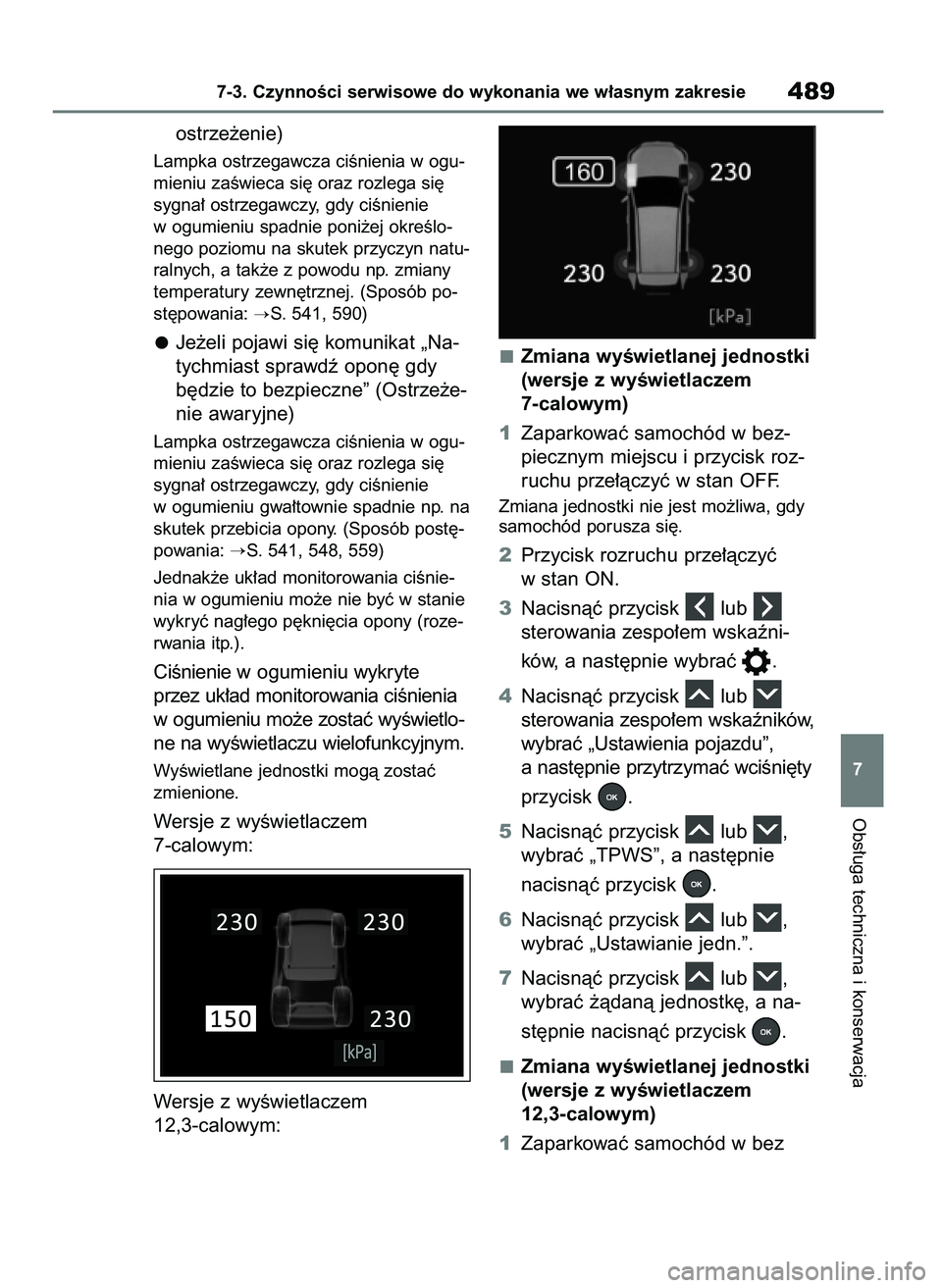

ostrze˝enie)
Lampka ostrzegawcza ciÊnienia w ogu-
mieniu zaÊwieca si´ oraz rozlega si´
sygna∏ ostrzegawczy, gdy ciÊnienie
w ogumieniu spadnie poni˝ej okreÊlo-
nego poziomu na skutek przyczyn natu-
ralnych, a tak˝e z powodu np. zmiany
temperatury zewn´trznej. (Sposób po-
st´powania:
S. 541, 590)
Je˝eli pojawi si´ komunikat „Na-
tychmiast sprawdê opon´ gdy
b´dzie to bezpieczne” (Ostrze˝e-
nie awaryjne)
Lampka ostrzegawcza ciÊnienia w ogu-
mieniu zaÊwieca si´ oraz rozlega si´
sygna∏ ostrzegawczy, gdy ciÊnienie
w ogumieniu gwa∏townie spadnie np. na
skutek przebicia opony. (Sposób post´-
powania:
S. 541, 548, 559)
Jednak˝e uk∏ad monitorowania ciÊnie-
nia w ogumieniu mo˝e nie byç w stanie
wykryç nag∏ego p´kni´cia opony (roze-
rwania itp.).
CiÊnienie w ogumieniuwykryte
przez uk∏ad monitorowania ciÊnienia
w ogumieniu mo˝e zostaç wyÊwietlo-
ne na wyÊwietlaczu wielofunkcyjnym.
WyÊwietlane jednostki mogà zostaç
zmienione.
Wersje z wyÊwietlaczem
7-calowym:
Wersje z wyÊwietlaczem
12,3-calowym:Zmiana wyÊwietlanej jednostki
(wersje z wyÊwietlaczem
7-calowym)
1Zaparkowaç samochód w bez-
piecznym miejscu i przycisk roz-
ruchu prze∏àczyç w stan OFF.
Zmiana jednostki nie jest mo˝liwa, gdy
samochód porusza si´.
2Przycisk rozruchu prze∏àczyç
w stan ON.
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç .
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´ty
przycisk .
5Nacisnàç przycisk lub ,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
6Nacisnàç przycisk lub ,
wybraç „Ustawianie jedn.”.
7Nacisnàç przycisk lub ,
wybraç ˝àdanà jednostk´, a na-
st´pnie nacisnàç przycisk .
Zmiana wyÊwietlanej jednostki
(wersje z wyÊwietlaczem
12,3-calowym)
1Zaparkowaç samochód w bez
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie489
7
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 489

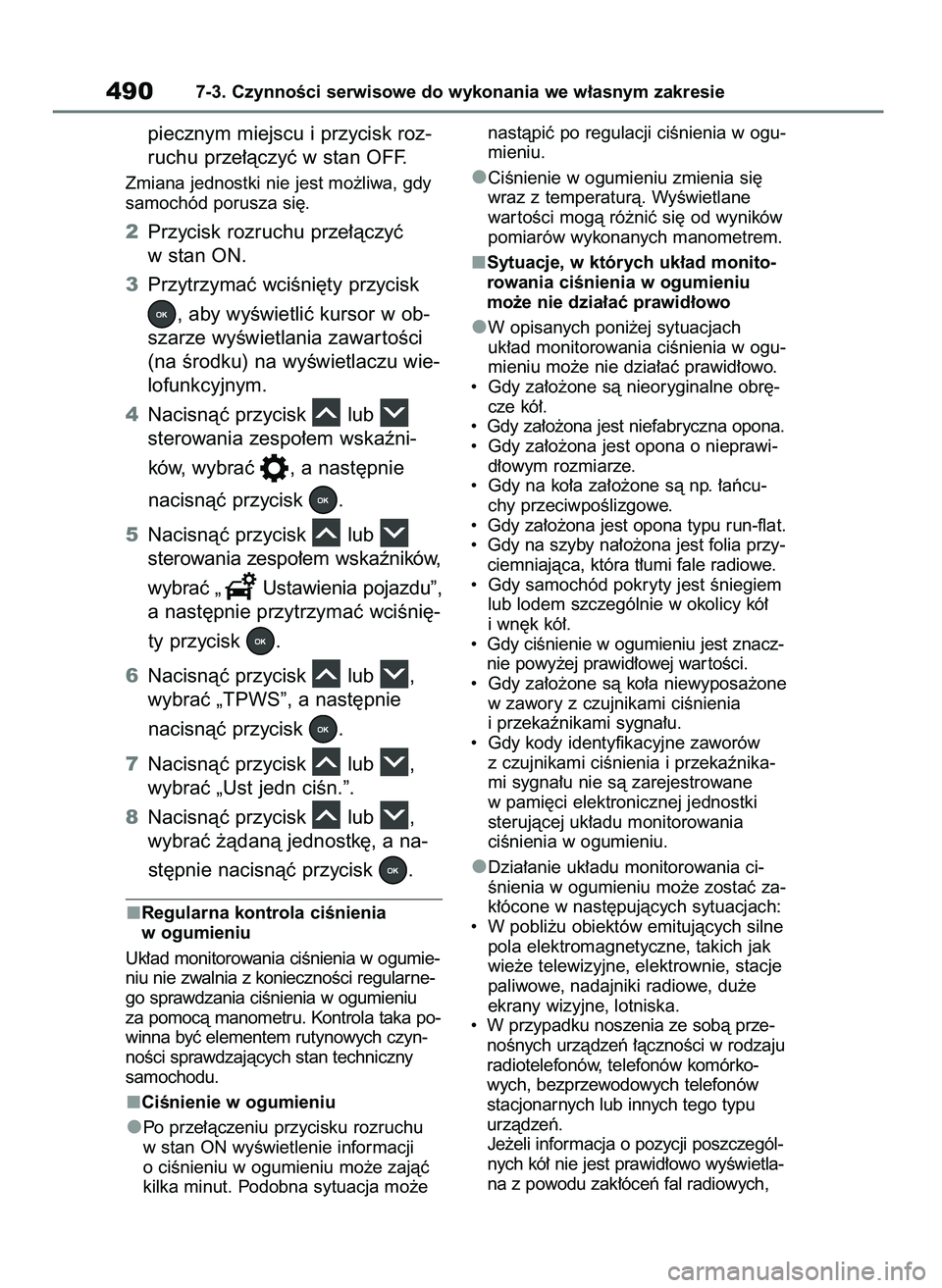

piecznym miejscu i przycisk roz-
ruchu prze∏àczyç w stan OFF.
Zmiana jednostki nie jest mo˝liwa, gdy
samochód porusza si´.
2Przycisk rozruchu prze∏àczyç
w stan ON.
3Przytrzymaç wciÊni´ty przycisk
, aby wyÊwietliç kursor w ob-
szarze wyÊwietlania zawar toÊci
(na Êrodku) na wyÊwietlaczu wie-
lofunkcyjnym.
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç , a nast´pnie
nacisnàç przycisk .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „ Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´-
ty przycisk .
6Nacisnàç przycisk lub ,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
7Nacisnàç przycisk lub ,
wybraç „Ust jedn ciÊn.”.
8Nacisnàç przycisk lub ,
wybraç ˝àdanà jednostk´, a na-
st´pnie nacisnàç przycisk .
Regularna kontrola ciÊnienia
w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumie-
niu nie zwalnia z koniecznoÊci regularne-
go sprawdzania ciÊnienia w ogumieniu
za pomocà manometru. Kontrola taka po-
winna byç elementem rutynowych czyn-
noÊci sprawdzajàcych stan techniczny
samochodu.
CiÊnienie w ogumieniu
Po prze∏àczeniu przycisku rozruchu
w stan ON wyÊwietlenie informacji
o ciÊnieniu w ogumieniu mo˝e zajàç
kilka minut. Podobna sytuacja mo˝enastàpiç po regulacji ciÊnienia w ogu-
mieniu.
CiÊnienie w ogumieniu zmienia si´
wraz z temperaturà. WyÊwietlane
war toÊci mogà ró˝niç si´ od wyników
pomiarów wykonanych manometrem.
Sytuacje, w których uk∏ad monito-
rowania ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo
W opisanych poni˝ej sytuacjach
uk∏ad monitorowania ciÊnienia w ogu-
mieniu mo˝e nie dzia∏aç prawid∏owo.
• Gdy za∏o˝one sà nieoryginalne obr´-
cze kó∏.
• Gdy za∏o˝ona jest niefabryczna opona.
• Gdy za∏o˝ona jest opona o nieprawi-
d∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcu-
chy przeciwpoÊlizgowe.
• Gdy za∏o˝ona jest opona typu run-flat.
• Gdy na szyby na∏o˝ona jest folia przy-
ciemniajàca, która t∏umi fale radiowe.
• Gdy samochód pokryty jest Êniegiem
lub lodem szczególnie w okolicy kó∏
i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacz-
nie powy˝ej prawid∏owej war toÊci.
• Gdy za∏o˝one sà ko∏a niewyposa˝one
w zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
• Gdy kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nie sà zarejestrowane
w pami´ci elektronicznej jednostki
sterujàcej uk∏adu monitorowania
ciÊnienia w ogumieniu.
Dzia∏anie uk∏adu monitorowania ci-
Ênienia w ogumieniu mo˝e zostaç za-
k∏ócone w nast´pujàcych sytuacjach:
• W pobli˝u obiektów emitujàcych silne
pola elektromagnetyczne, takich jak
wie˝e telewizyjne, elektrownie, stacje
paliwowe, nadajniki radiowe, du˝e
ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobà prze-
noÊnych urzàdzeƒ ∏àcznoÊci w rodzaju
radiotelefonów, telefonów komórko-
wych, bezprzewodowych telefonów
stacjonarnych lub innych tego typu
urzàdzeƒ.
Je˝eli informacja o pozycji poszczegól-
nych kó∏ nie jest prawid∏owo wyÊwietla-
na z powodu zak∏óceƒ fal radiowych,
4907-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 490

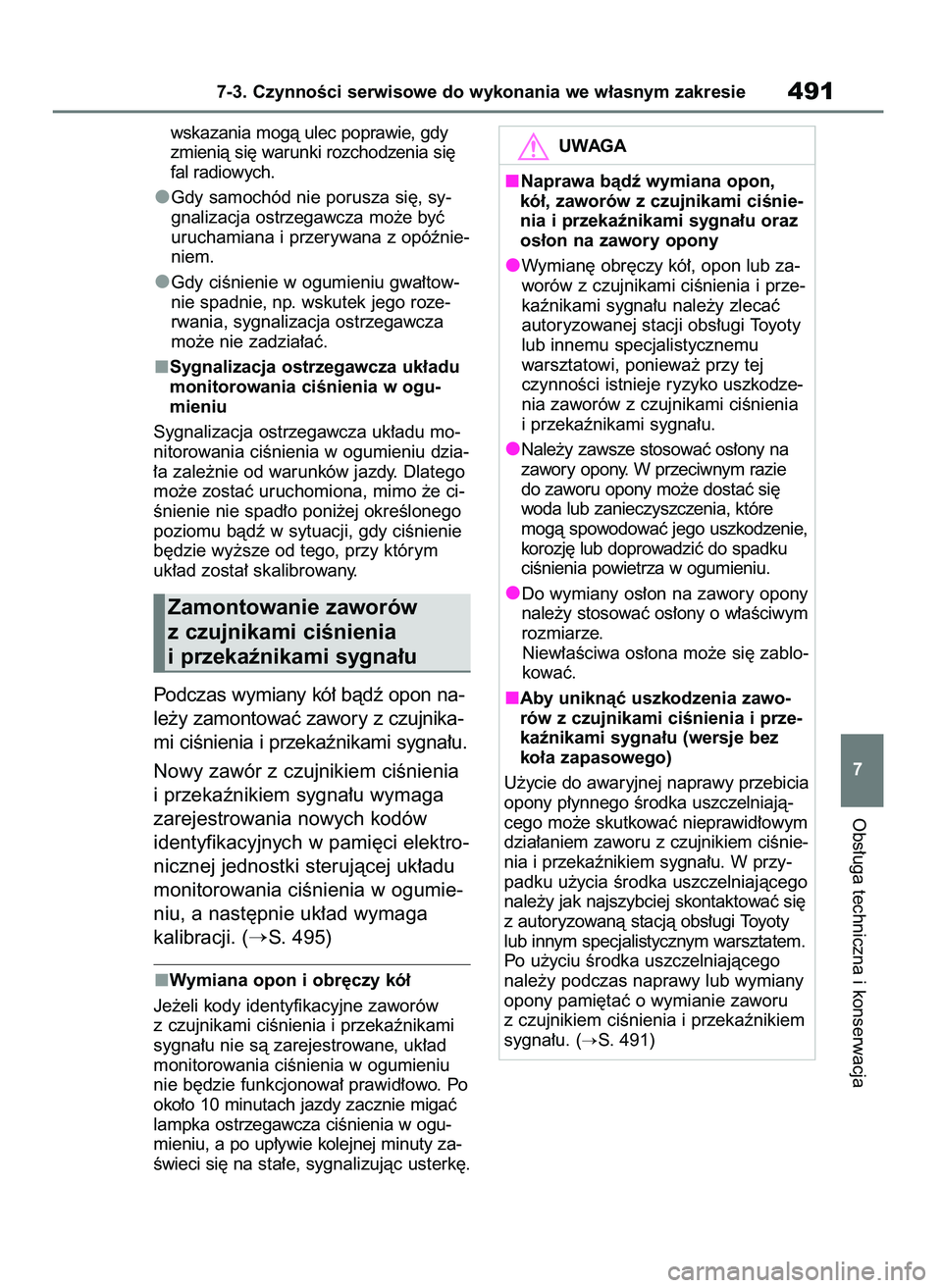

wskazania mogà ulec poprawie, gdy
zmienià si´ warunki rozchodzenia si´
fal radiowych.
Gdy samochód nie porusza si´, sy-
gnalizacja ostrzegawcza mo˝e byç
uruchamiana i przerywana z opóênie-
niem.
Gdy ciÊnienie w ogumieniu gwa∏tow-
nie spadnie, np. wskutek jego roze-
rwania, sygnalizacja ostrzegawcza
mo˝e nie zadzia∏aç.
Sygnalizacja ostrzegawcza uk∏adu
monitorowania ciÊnienia w ogu-
mieniu
Sygnalizacja ostrzegawcza uk∏adu mo-
nitorowania ciÊnienia w ogumieniu dzia-
∏a zale˝nie od warunków jazdy. Dlatego
mo˝e zostaç uruchomiona, mimo ˝e ci-
Ênienie nie spad∏o poni˝ej okreÊlonego
poziomu bàdê w sytuacji, gdy ciÊnienie
b´dzie wy˝sze od tego, przy którym
uk∏ad zosta∏ skalibrowany.
Podczas wymiany kó∏ bàdê opon na-
le˝y zamontowaç zawory z czujnika-
mi ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u wymaga
zarejestrowania nowych kodów
identyfikacyjnych w pami´ci elektro-
nicznej jednostki sterujàcej uk∏adu
monitorowania ciÊnienia w ogumie-
niu, a nast´pnie uk∏ad wymaga
kalibracji. (
S. 495)
Wymiana opon i obr´czy kó∏
Je˝eli kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad
monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po
oko∏o 10 minutach jazdy zacznie migaç
lampka ostrzegawcza ciÊnienia w ogu-
mieniu, a po up∏ywie kolejnej minuty za-
Êwieci si´ na sta∏e, sygnalizujàc usterk´.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie491
7
Zamontowanie zaworów
z czujnikami ciÊnienia
i przekaênikami sygna∏u
UWAGA
Naprawa bàdê wymiana opon,
kó∏, zaworów z czujnikami ciÊnie-
nia i przekaênikami sygna∏u oraz
os∏on na zawory opony
Wymian´ obr´czy kó∏, opon lub za-
worów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u nale˝y zlecaç
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu
warsztatowi, poniewa˝ przy tej
czynnoÊci istnieje ryzyko uszkodze-
nia zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Nale˝y zawsze stosowaç os∏ony na
zawory opony. W przeciwnym razie
do zaworu opony mo˝e dostaç si´
woda lub zanieczyszczenia, które
mogà spowodowaç jego uszkodzenie,
korozj´ lub doprowadziç do spadku
ciÊnienia powietrza w ogumieniu.
Do wymiany os∏on na zawory opony
nale˝y stosowaç os∏ony o w∏aÊciwym
rozmiarze.
Niew∏aÊciwa os∏ona mo˝e si´ zablo-
kowaç.
Aby uniknàç uszkodzenia zawo-
rów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u (wersje bez
ko∏a zapasowego)
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajà-
cego mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Po u˝yciu Êrodka uszczelniajàcego
nale˝y podczas naprawy lub wymiany
opony pami´taç o wymianie zaworu
z czujnikiem ciÊnienia i przekaênikiem
sygna∏u. (
S. 491)
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 491

Uk∏ad monitorowania ciÊnienia
w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po prze∏o˝eniu kó∏.
Po zmianie ko∏a.
Po zarejestrowaniu nowych ko-
dów identyfikacyjnych. (
S. 495)
Po wymianie zarejestrowanych
zestawów kó∏ (np. letnich i zimo-
wych).
Podczas kalibracji uk∏adu aktualne
ciÊnienie w ogumieniu zostaje za-
pami´tane jako wzorcowe.
Sposób post´powania podczas
kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu (wersje
z wyÊwietlaczem 7-calowym)
1Zaparkowaç samochód w bez-
piecznym miejscu, przycisk roz-
ruchu prze∏àczyç w stan OFF
i odczekaç 20 minut lub d∏u˝ej.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
2Doprowadziç ciÊnienie we wszyst-
kich oponach do prawid∏owej war-
toÊci dla zimnego ogumienia.
(
S. 590)
Upewniç si´, ˝e ciÊnienie we wszyst-
kich oponach zosta∏o doprowadzone do
prawid∏owej war toÊci dla zimnego ogu-
mienia. Uk∏ad monitorowania przyjmie
aktualny stan jako wzorcowy.
3Uruchomiç hybrydowy uk∏ad na-
p´dowy.
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,wybraç „Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´ty
przycisk .
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „TPWS”, a nast´p-
nie nacisnàç przycisk .
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Ustaw ciÊnienie”.
Nast´pnie przytrzymaç wciÊni´ty
przycisk .
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat „Ustawione ciÊn. zaakcep-
towane” i lampka ostrzegawcza ciÊnienia
w ogumieniu mignie 3 razy.
Gdy komunikat zniknie, kalibracja b´dzie
zakoƒczona.
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat. W trakcie wykonywania
kalibracji na wyÊwietlaczu wielofunkcyj-
nym, do czasu ustalenia pozycji poszcze-
gólnych kó∏, zamiast war toÊci ciÊnienia
dla ka˝dej z opon wyÊwietlane b´dzie
„--”.
8Jechaç prosto (z niewielkà iloÊcià
zakr´tów) z pr´dkoÊcià wi´kszà
ni˝ oko∏o 40 km/h przez oko∏o
10 do 30 minut.
Po zakoƒczeniu kalibracji na wyÊwietla-
czu wielofunkcyjnym pojawi si´ war toÊç
ciÊnienia dla ka˝dego ko∏a.
Je˝eli jazda z pr´dkoÊcià wi´kszà ni˝
oko∏o 40 km/h nie jest mo˝liwa, kalibra-
cja mo˝e zostaç zakoƒczona po d∏ugiej
4927-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Kalibracja uk∏adu monitoro-
wania ciÊnienia w ogumieniu
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 492

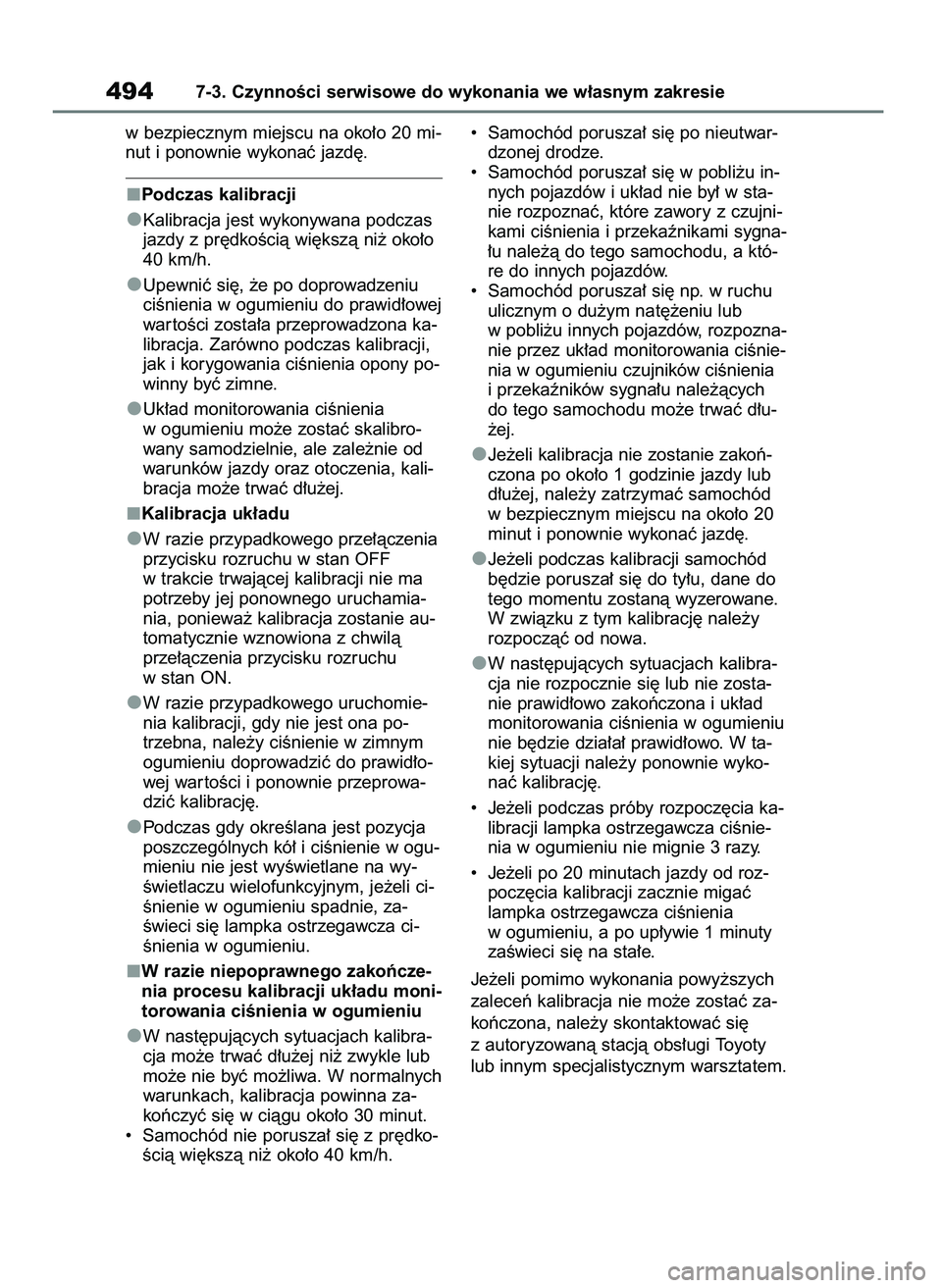

jeêdzie. Je˝eli kalibracja nie zostanie
zakoƒczona po oko∏o 1 godzinie jazdy
lub d∏u˝ej, nale˝y zatrzymaç samochód
w bezpiecznym miejscu na oko∏o 20 mi-
nut i ponownie wykonaç jazd´.
Sposób post´powania podczas
kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu (wersje
z wyÊwietlaczem 12,3-calowym)
1Zaparkowaç samochód w bez-
piecznym miejscu i wy∏àczyç hy-
brydowy uk∏ad nap´dowy.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
2Doprowadziç ciÊnienie we
wszystkich oponach do prawid∏o-
wej war toÊci dla zimnego ogu-
mienia. (
S. 590)
Upewniç si´, ˝e ciÊnienie we wszyst-
kich oponach zosta∏o doprowadzone do
prawid∏owej war toÊci dla zimnego ogu-
mienia. Uk∏ad monitorowania przyjmie
aktualny stan jako wzorcowy.
3Uruchomiç hybrydowy uk∏ad
nap´dowy.
4Przytrzymaç wciÊni´ty przycisk
, aby wyÊwietliç kursor
w obszarze wyÊwietlania zawar-
toÊci (na Êrodku) na wyÊwietla-
czu wielofunkcyjnym.
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç , a nast´pnie nacisnàç
przycisk .
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „ Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´ty
przycisk .7Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
8Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustaw ciÊnienie”. Na-
st´pnie przytrzymaç wciÊni´ty
przycisk .
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat „Ustawione ciÊn. zaak-
ceptowane” i lampka ostrzegawcza ci-
Ênienia w ogumieniu mignie 3 razy.
Gdy komunikat zniknie, kalibracja b´-
dzie zakoƒczona.
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat. W trakcie wykonywania
kalibracji na wyÊwietlaczu wielofunkcyj-
nym, do czasu ustalenia pozycji poszcze-
gólnych kó∏, zamiast war toÊci ciÊnienia
dla ka˝dej z opon wyÊwietlane b´dzie „--”.
9Jechaç prosto (z niewielkà iloÊcià
zakr´tów) z pr´dkoÊcià wi´kszà
ni˝ oko∏o 40 km/h przez oko∏o 10
do 30 minut.
Po zakoƒczeniu kalibracji na wyÊwietla-
czu wielofunkcyjnym pojawi si´ war toÊç
ciÊnienia dla ka˝dego ko∏a.
Je˝eli jazda z pr´dkoÊcià wi´kszà ni˝
oko∏o 40 km/h nie jest mo˝liwa, kalibra-
cja mo˝e zostaç zakoƒczona po d∏ugiej
jeêdzie. Je˝eli kalibracja nie zostanie
zakoƒczona po oko∏o 1 godzinie jazdy
lub d∏u˝ej, nale˝y zatrzymaç samochód
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie493
7
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 493

w bezpiecznym miejscu na oko∏o 20 mi-
nut i ponownie wykonaç jazd´.
Podczas kalibracji
Kalibracja jest wykonywana podczas
jazdy z pr´dkoÊcià wi´kszà ni˝ oko∏o
40 km/h.
Upewniç si´, ˝e po doprowadzeniu
ciÊnienia w ogumieniu do prawid∏owej
war toÊci zosta∏a przeprowadzona ka-
libracja. Zarówno podczas kalibracji,
jak i korygowania ciÊnienia opony po-
winny byç zimne.
Uk∏ad monitorowania ciÊnienia
w ogumieniu mo˝e zostaç skalibro-
wany samodzielnie, ale zale˝nie od
warunków jazdy oraz otoczenia, kali-
bracja mo˝e trwaç d∏u˝ej.
Kalibracja uk∏adu
W razie przypadkowego prze∏àczenia
przycisku rozruchu w stan OFF
w trakcie trwajàcej kalibracji nie ma
potrzeby jej ponownego uruchamia-
nia, poniewa˝ kalibracja zostanie au-
tomatycznie wznowiona z chwilà
prze∏àczenia przycisku rozruchu
w stan ON.
W razie przypadkowego uruchomie-
nia kalibracji, gdy nie jest ona po-
trzebna, nale˝y ciÊnienie w zimnym
ogumieniu doprowadziç do prawid∏o-
wej war toÊci i ponownie przeprowa-
dziç kalibracj´.
Podczas gdy okreÊlana jest pozycja
poszczególnych kó∏ i ciÊnienie w ogu-
mieniu nie jest wyÊwietlane na wy-
Êwietlaczu wielofunkcyjnym, je˝eli ci-
Ênienie w ogumieniu spadnie, za-
Êwieci si´ lampka ostrzegawcza ci-
Ênienia w ogumieniu.
W razie niepoprawnego zakoƒcze-
nia procesu kalibracji uk∏adu moni-
torowania ciÊnienia w ogumieniu
W nast´pujàcych sytuacjach kalibra-
cja mo˝e trwaç d∏u˝ej ni˝ zwykle lub
mo˝e nie byç mo˝liwa. W normalnych
warunkach, kalibracja powinna za-
koƒczyç si´ w ciàgu oko∏o 30 minut.
• Samochód nie porusza∏ si´ z pr´dko-
Êcià wi´kszà ni˝ oko∏o 40 km/h.• Samochód porusza∏ si´ po nieutwar-
dzonej drodze.
• Samochód porusza∏ si´ w pobli˝u in-
nych pojazdów i uk∏ad nie by∏ w sta-
nie rozpoznaç, które zawory z czujni-
kami ciÊnienia i przekaênikami sygna-
∏u nale˝à do tego samochodu, a któ-
re do innych pojazdów.
• Samochód porusza∏ si´ np. w ruchu
ulicznym o du˝ym nat´˝eniu lub
w pobli˝u innych pojazdów, rozpozna-
nie przez uk∏ad monitorowania ciÊnie-
nia w ogumieniu czujników ciÊnienia
i przekaêników sygna∏u nale˝àcych
do tego samochodu mo˝e trwaç d∏u-
˝ej.
Je˝eli kalibracja nie zostanie zakoƒ-
czona po oko∏o 1 godzinie jazdy lub
d∏u˝ej, nale˝y zatrzymaç samochód
w bezpiecznym miejscu na oko∏o 20
minut i ponownie wykonaç jazd´.
Je˝eli podczas kalibracji samochód
b´dzie porusza∏ si´ do ty∏u, dane do
tego momentu zostanà wyzerowane.
W zwiàzku z tym kalibracj´ nale˝y
rozpoczàç od nowa.
W nast´pujàcych sytuacjach kalibra-
cja nie rozpocznie si´ lub nie zosta-
nie prawid∏owo zakoƒczona i uk∏ad
monitorowania ciÊnienia w ogumieniu
nie b´dzie dzia∏a∏ prawid∏owo. W ta-
kiej sytuacji nale˝y ponownie wyko-
naç kalibracj´.
• Je˝eli podczas próby rozpocz´cia ka-
libracji lampka ostrzegawcza ciÊnie-
nia w ogumieniu nie mignie 3 razy.
• Je˝eli po 20 minutach jazdy od roz-
pocz´cia kalibracji zacznie migaç
lampka ostrzegawcza ciÊnienia
w ogumieniu, a po up∏ywie 1 minuty
zaÊwieci si´ na sta∏e.
Je˝eli pomimo wykonania powy˝szych
zaleceƒ kalibracja nie mo˝e zostaç za-
koƒczona, nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
4947-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 494

Ka˝dy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u ma indywi-
dualny kod identyfikacyjny. Po wy-
mianie takiego zaworu konieczne
jest zarejestrowanie kodu czujnika
ciÊnienia i przekaênika sygna∏u.
Aby zarejestrowaç kody identyfika-
cyjne, nale˝y wykonaç nast´pujàce
czynnoÊci:
Rejestrowanie kodów identyfi-
kacyjnych (wersje z wyÊwietla-
czem 7-calowym)
1Zatrzymaç samochód w bez-
piecznym miejscu, odczekaç
20 minut lub d∏u˝ej i uruchomiç
hybrydowy uk∏ad nap´dowy.
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie przytrzymaç
wciÊni´ty przycisk .4Nacisnàç przycisk lub ,
sterowania zespo∏em wskaêników,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Zidentyfikuj poszczegól-
ne ko∏a i po∏o˝enie”. Nast´pnie
przytrzymaç wciÊni´ty przycisk
do czasu, a˝ lampka ostrze-
gawcza ciÊnienia w ogumieniu
mignie wolno 3 razy.
Tryb zmiany zestawu kó∏ zostanie w∏à-
czony i rozpocznie si´ rejestracja.
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat.
Podczas rejestracji lampka ostrzegaw-
cza ciÊnienia w ogumieniu b´dzie mi-
gaç przez oko∏o 1 minut´, a nast´pnie
zaÊwieci si´ na sta∏e, a na wyÊwietla-
czu wielofunkcyjnym wyÊwietli si´ „- - ”
zamiast war toÊci ciÊnienia dla ka˝dej
opony.
6Jechaç prosto (z niewielkà iloÊcià
zakr´tów) z pr´dkoÊcià wi´kszà
ni˝ oko∏o 40 km/h przez oko∏o 10
do 30 minut.
Rejestracja zostanie zakoƒczona, gdy
zgaÊnie lampka ostrzegawcza ciÊnienia
w ogumieniu, a na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ war toÊç ciÊnienia
dla ka˝dego ko∏a.
Je˝eli jazda z pr´dkoÊcià wi´kszà ni˝
oko∏o 40 km/h nie jest mo˝liwa, reje-
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie495
7
Zarejestrowanie kodów
identyfikacyjnych
OSTRZE˚ENIE
Kalibracja uk∏adu monitorowania
ciÊnienia w ogumieniu
Nie nale˝y rozpoczynaç kalibracji
uk∏adu monitorowania ciÊnienia
w ogumieniu bez uprzedniego dopro-
wadzenia do prawid∏owej war toÊci ci-
Ênienia w ogumieniu. W przeciwnym
razie lampka ostrzegawcza ciÊnienia
w ogumieniu mo˝e reagowaç w spo-
sób nieprawid∏owy, nie sygnalizujàc
spadku ciÊnienia lub mo˝e zaÊwieciç
si´ mimo jego prawid∏owej war toÊci.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 495

stracja mo˝e zostaç zakoƒczona po
d∏ugiej jeêdzie. Je˝eli rejestracja nie zo-
stanie zakoƒczona po oko∏o 1 godzinie
jazdy lub d∏u˝ej, nale˝y ponownie wyko-
naç rejestracj´ kodów identyfikacyjnych.
7Przeprowadziç kalibracj´ uk∏adu
monitorowania ciÊnienia w ogu-
mieniu. (
S. 492)
Rejestrowanie kodów identyfi-
kacyjnych (wersje z wyÊwietla-
czem 12,3-calowym)
1Zatrzymaç samochód w bez-
piecznym miejscu, odczekaç 20
minut lub d∏u˝ej i uruchomiç hy-
brydowy uk∏ad nap´dowy.
2Przytrzymaç wciÊni´ty przycisk
, aby wyÊwietliç kursor w ob-
szarze wyÊwietlania zawar toÊci
(na Êrodku) na wyÊwietlaczu wie-
lofunkcyjnym.
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç , a nast´pnie nacisnàç
przycisk .
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „ Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´-
ty przycisk .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Zidentyfikuj poszczegól-
ne ko∏a i po∏o˝enie”. Nast´pnie
przytrzymaç wciÊni´ty przycisk
do czasu, a˝ lampka ostrze-
gawcza ciÊnienia w ogumieniu
mignie wolno 3 razy.
Tryb zmiany zestawu kó∏ zostanie w∏à-
czony i rozpocznie si´ rejestracja.
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat.
Podczas rejestracji lampka ostrzegaw-
cza ciÊnienia w ogumieniu b´dzie mi-
gaç przez oko∏o 1 minut´, a nast´pnie
zaÊwieci si´ na sta∏e, a na wyÊwietla-
czu wielofunkcyjnym wyÊwietli si´ „- - ”
zamiast war toÊci ciÊnienia dla ka˝dej
opony.
7Jechaç prosto (z niewielkà iloÊcià
zakr´tów) z pr´dkoÊcià wi´kszà
ni˝ oko∏o 40 km/h przez oko∏o 10
do 30 minut.
Rejestracja zostanie zakoƒczona, gdy
zgaÊnie lampka ostrzegawcza ciÊnienia
w ogumieniu, a na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ war toÊç ciÊnienia
dla ka˝dego ko∏a.
Je˝eli jazda z pr´dkoÊcià wi´kszà ni˝
oko∏o 40 km/h nie jest mo˝liwa, reje-
stracja mo˝e zostaç zakoƒczona po
d∏ugiej jeêdzie. Je˝eli rejestracja nie zo-
stanie zakoƒczona po oko∏o 1 godzinie
jazdy lub d∏u˝ej, nale˝y ponownie wyko-
naç rejestracj´ kodów identyfikacyjnych.
8Przeprowadziç kalibracj´ uk∏adu
monitorowania ciÊnienia w ogu-
mieniu. (
S. 492)
Podczas rejestrowania kodów
identyfikacyjnych
Rejestracja kodów identyfikacyjnych
jest wykonywana podczas jazdy z pr´d-
koÊcià wi´kszà ni˝ oko∏o 40 km/h.
Przed rozpocz´ciem rejestracji nale˝y
upewniç si´, ˝e w pobli˝u nie znajdu-
jà si´ inne ko∏a z zamontowanymi
4967-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 496

czujnikami ciÊnienia i przekaênikami
sygna∏u.
Po zarejestrowaniu kodów identyfika-
cyjnych nale˝y wykonaç kalibracj´
uk∏adu monitorowania ciÊnienia
w ogumieniu. Je˝eli uk∏ad zostanie
skalibrowany przed zarejestrowaniem
kodów identyfikacyjnych, zapami´ta-
ne war toÊci b´dà nieprawid∏owe.
Rejestracja kodów identyfikacyjnych
mo˝e zostaç wykonana samodzielnie,
ale zale˝nie od warunków jazdy oraz
otoczenia, mo˝e trwaç d∏u˝ej.
Je˝eli po zakoƒczeniu rejestracji opo-
ny sà rozgrzane, kalibracj´ uk∏adu
monitorowania ciÊnienia w ogumieniu
nale˝y wykonaç po ich ostygni´ciu.
Przerywanie rejestracji kodów
identyfikacyjnych
Aby po uruchomieniu przerwaç reje-
stracj´ kodów identyfikacyjnych, na
wyÊwietlaczu wielofunkcyjnym wy-
braç „Zidentyfikuj poszczególne ko∏a
i po∏o˝enie” i ponownie przytrzymaç
wciÊni´ty przycisk .
Je˝eli rejestracja zosta∏a przerwana,
po prze∏àczeniu przycisku rozruchu
w stan ON b´dzie miga∏a lampka
ostrzegawcza ciÊnienia w ogumieniu,
a po up∏ywie 1 minuty zaÊwieci si´ na
sta∏e. Uk∏ad monitorowania ciÊnienia
w ogumieniu b´dzie dzia∏a∏ prawid∏o-
wo, gdy zgaÊnie lampka ostrzegaw-
cza ciÊnienia w ogumieniu.
Je˝eli lampka ostrzegawcza ciÊnienia
w ogumieniu nie zgaÊnie nawet po
kilku minutach, rejestracja mog∏a nie
zostaç prawid∏owo przerwana. Aby
przerwaç rejestracj´, nale˝y ponow-
nie jà rozpoczàç i przed rozpocz´-
ciem jazdy przycisk rozruchu prze∏à-
czyç w stan OFF.
Je˝eli kody identyfikacyjne nie zo-
stanà prawid∏owo zarejestrowane
W nast´pujàcych sytuacjach rejestra-
cja kodów identyfikacyjnych mo˝e po-
trwaç d∏u˝ej ni˝ zwykle lub mo˝e nie
byç mo˝liwa. W normalnych warun-
kach, rejestracja powinna zakoƒczyç
si´ w ciàgu oko∏o 30 minut.Je˝eli rejestracja nie zakoƒczy si´ po
oko∏o 30 minutach, nale˝y jeszcze
przez chwil´ kontynuowaç jazd´.
• Samochód nie by∏ zaparkowany
przez oko∏o 20 minut lub d∏u˝ej przed
rozpocz´ciem jazdy.
• Samochód nie porusza∏ si´ z pr´dko-
Êcià wi´kszà ni˝ oko∏o 40 km/h.
• Samochód porusza∏ si´ po nieutwar-
dzonej drodze.
• Samochód porusza∏ si´ w pobli˝u
innych pojazdów i uk∏ad nie by∏ w sta-
nie rozpoznaç, które zawory z czujni-
kami ciÊnienia i przekaênikami sygna∏u
nale˝à do tego samochodu, a które do
innych pojazdów.
• Inne ko∏o z czujnikiem ciÊnienia
i przekaênikiem sygna∏u znajduje si´
wewnàtrz lub w pobli˝u samochodu.
Je˝eli rejestracja nie zostanie zakoƒczo-
na po oko∏o 1 godzinie jazdy lub d∏u˝ej,
nale˝y ponownie wykonaç rejestracj´.
Je˝eli podczas rejestracji samochód
b´dzie porusza∏ si´ do ty∏u, dane do
tego momentu zostanà wyzerowane.
W zwiàzku z tym rejestracj´ nale˝y
rozpoczàç od nowa.
W nast´pujàcych sytuacjach rejestra-
cja nie rozpocznie si´ lub nie zosta-
nie prawid∏owo zakoƒczona i uk∏ad
monitorowania ciÊnienia w ogumieniu
nie b´dzie dzia∏a∏ prawid∏owo. W ta-
kiej sytuacji nale˝y ponownie wyko-
naç rejestracj´.
• Je˝eli podczas próby rozpocz´cia re-
jestracji lampka ostrzegawcza ciÊnie-
nia w ogumieniu nie mignie wolno 3
razy.
• Je˝eli po 10 minutach jazdy od roz-
pocz´cia rejestracji zacznie migaç
lampka ostrzegawcza ciÊnienia
w ogumieniu, a po up∏ywie 1 minuty
zaÊwieci si´ na sta∏e.
Je˝eli pomimo wykonania powy˝szych
zaleceƒ rejestracja nie mo˝e zostaç
zakoƒczona, nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie497
7
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 497

Skutki nieprawid∏owego ciÊnienia
w ogumieniu
Nieprawid∏owe ciÊnienie w ogumieniu
mo˝e powodowaç:
Zwi´kszone zu˝ycie paliwa.
Pogorszenie komfor tu jazdy i w∏asno-
Êci jezdnych samochodu.
Zmniejszonà trwa∏oÊç opon ze wzgl´-
du na szybsze ich zu˝ycie.
Obni˝enie poziomu bezpieczeƒstwa.
Uszkodzenie uk∏adu nap´dowego.
Je˝eli opona wymaga cz´stego uzupe∏-
niania powietrza, nale˝y zleciç jej spraw-
dzenie autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Wskazówki dotyczàce sprawdzania
ciÊnienia w ogumieniu
Podczas sprawdzania ciÊnienia w ogu-
mieniu nale˝y przestrzegaç poni˝szych
zaleceƒ:
CiÊnienie nale˝y sprawdzaç wy∏àcz-
nie w zimnym ogumieniu.
Odczyt b´dzie prawid∏owy, je˝eli sa-
mochód sta∏ zaparkowany przez co
najmniej 3 godziny, a po ruszeniu nie
przejecha∏ wi´cej ni˝ 1,5 km.
CiÊnienie w ogumieniu nale˝y spraw-
dzaç manometrem.
Wzrokowa ocena ciÊnienia w ogumie-
niu opar ta tylko na jej wyglàdzie mo˝e
byç zawodna.
Podwy˝szone ciÊnienie i temperatura
opony po d∏u˝szej jeêdzie sà zjawi-
skiem normalnym. Nie nale˝y obni˝aç
ciÊnienia w ogumieniu po zakoƒczeniu
jazdy.Rozmieszczenie pasa˝erów i przewo-
˝onego baga˝u powinno zapewniaç
równomierne obcià˝enie samochodu.
4987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
CiÊnienie w ogumieniu
Nale˝y utrzymywaç prawid∏owe
ciÊnienie w ogumieniu. CiÊnienie
to powinno byç kontrolowane co
najmniej raz w miesiàcu. Jednak
Toyota zaleca, aby ciÊnienie
w ogumieniu sprawdzaç co dwa
tygodnie. (
S. 590)
OSTRZE˚ENIE
Prawid∏owe ciÊnienie w ogumie-
niu warunkuje jego sprawnoÊç
Nale˝y utrzymywaç prawid∏owe ciÊnie-
nie w ogumieniu.
Je˝eli ciÊnienie w ogumieniu nie jest
prawid∏owe, mo˝e dojÊç do ni˝ej wy-
mienionych niekorzystnych zjawisk,
mogàcych w efekcie doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Przyspieszone zu˝ycie opon.
Nierównomierne zu˝ycie bie˝nika.
Pogorszenie w∏asnoÊci jezdnych
samochodu.
Mo˝liwoÊç rozerwania opony na
skutek przegrzania.
Utrat´ szczelnoÊci w wyniku rozsz-
czelnienia styku opony z obr´czà
ko∏a.
Odkszta∏cenie ko∏a i/lub zsuni´cie
si´ z niego opony.
Zwi´kszone ryzyko uszkodzenia opo-
ny podczas jazdy (na nierównoÊciach
drogi, szczelinach dylatacyjnych,
ostrych kraw´dziach drogi itp.).
UWAGA
Podczas sprawdzania i korygowa-
nia ciÊnienia w ogumieniu
Nale˝y pami´taç o za∏o˝eniu os∏on
na zawory opony.
W przeciwnym razie do zaworu opony
mo˝e dostaç si´ woda lub zanieczysz-
czenia, które mogà doprowadziç do
utraty szczelnoÊci, w wyniku czego
zmniejszy si´ ciÊnienie w ogumieniu.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 498
