159
2 2-2. Carga
Sistema híbrido Plug-in
den guardar los ajustes.
11Seleccione “Guardar” y pulse
para guardar los ajustes.
Los ajustes se guardarán.
Si quiere cambiar los ajustes, pulse y
realice el procedimiento de configuración de
nuevo.
Una vez finalizadas las operaciones de
ajuste, cuando el cable de carga de CA se
conecte al vehículo, la carga se llevará a
cabo de conformidad con los ajustes del
programa de carga.
■Activación y desactivación de los
programas de carga
Los programas de carga registrados se
pueden activar y desactivar.
1Realice los pasos1 a6 del procedi-
miento “Registro del programa de
carga” (P.157) y acceda a la pan-
talla “Eventos program.”.
Se mostrará una lista del programa de carga registrado.
2Pulse o en los interruptores
de control del instrumento para
ajustar el elemento seleccionado en
ON/OFF y, a continuación, pulse
.
Cada vez que se pulsa , el programa de
carga seleccionado alterna entre activado y
desactivado.
Cuando está desactivado, el programa de
carga se omite y no se realiza la carga de
acuerdo con el programa de carga.
■Cambio de los programas de
carga registrados
Los programas de carga registrados se
pueden modificar o eliminar.
1Realice los pasos1 a6 del procedi-
miento “Registro del programa de
carga” (P.157) y acceda a la pan-
talla “Eventos program.”.
Se mostrará una lista del programa de carga

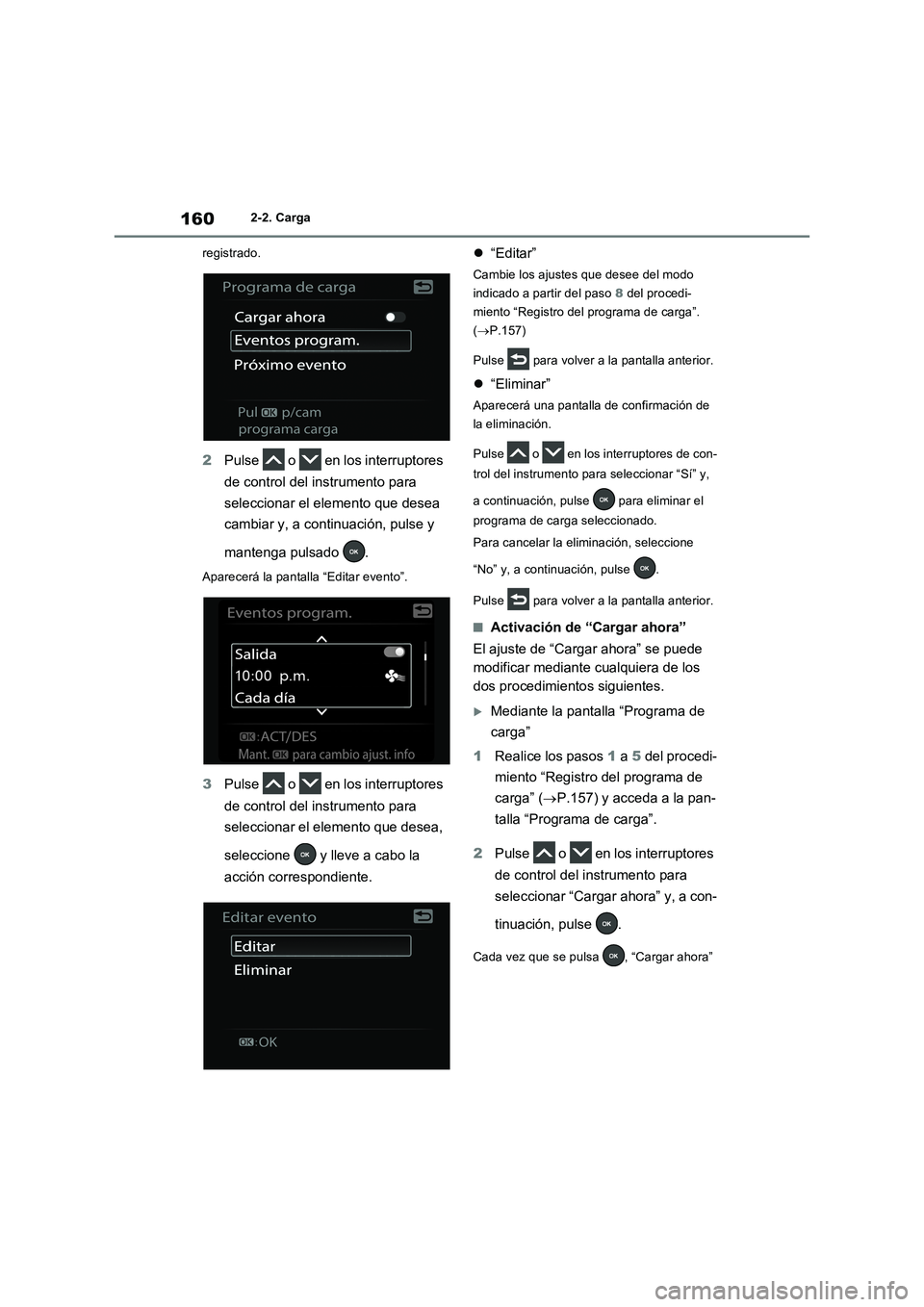

1602-2. Carga
registrado.
2Pulse o en los interruptores
de control del instrumento para
seleccionar el elemento que desea
cambiar y, a continuación, pulse y
mantenga pulsado .
Aparecerá la pantalla “Editar evento”.
3Pulse o en los interruptores
de control del instrumento para
seleccionar el elemento que desea,
seleccione y lleve a cabo la
acción correspondiente.“Editar”
Cambie los ajustes que desee del modo
indicado a partir del paso8 del procedi-
miento “Registro del programa de carga”.
(P.157)
Pulse para volver a la pantalla anterior.
“Eliminar”
Aparecerá una pantalla de confirmación de
la eliminación.
Pulse o en los interruptores de con-
trol del instrumento para seleccionar “Sí” y,
a continuación, pulse para eliminar el
programa de carga seleccionado.
Para cancelar la eliminación, seleccione
“No” y, a continuación, pulse .
Pulse para volver a la pantalla anterior.
■Activación de “Cargar ahora”
El ajuste de “Cargar ahora” se puede
modificar mediante cualquiera de los
dos procedimientos siguientes.
Mediante la pantalla “Programa de
carga”
1Realice los pasos1 a5 del procedi-
miento “Registro del programa de
carga” (P.157) y acceda a la pan-
talla “Programa de carga”.
2Pulse o en los interruptores
de control del instrumento para
seleccionar “Cargar ahora” y, a con-
tinuación, pulse .
Cada vez que se pulsa , “Cargar ahora”

161
2 2-2. Carga
Sistema híbrido Plug-in
alterna entre activado y desactivado.
Mediante la pantalla “Pantalla de
cierre”
1Desactive el interruptor de arran-
que.
Se muestra “Pantalla de cierre” en la panta-
lla de información múltiple. (P.162)
2Pulse para activar “Cargar
ahora”.
Cada vez que se pulsa , “Cargar ahora”
alterna entre activado y desactivado.
Una vez finalizadas las operaciones de
ajuste, la carga comienza cuando se
conecta el cable de carga de CA.
(P.139)
■Cambio de “Próximo evento”*
*: Cuando “Cargar ahora” se ha activado o
cuando se utiliza “My Room Mode”
(P.167) etc., no es posible cambiar el
ajuste “Próximo evento” registrado.
1Realice los pasos1 a5 del procedi-
miento “Registro del programa de
carga” (P.157) y acceda a la pan-
talla “Programa de carga”.
2Pulse o en los interruptores
de control del instrumento para
seleccionar “Próximo evento” y, a
continuación, pulse .
Aparecerá la pantalla “Próximo evento”.
3Pulse o en los interruptores
de control del instrumento para
seleccionar “Sí” y, a continuación,
pulse .
Se mostrará un mensaje de confirmación en
la pantalla.
Pulse y aparecerá la pantalla “Modo de
carga”.
Pulse para volver a la pantalla anterior.
4Cambie los ajustes que desee del
modo indicado a partir del paso8
del procedimiento “Registro del pro-
grama de carga”. (P.157)

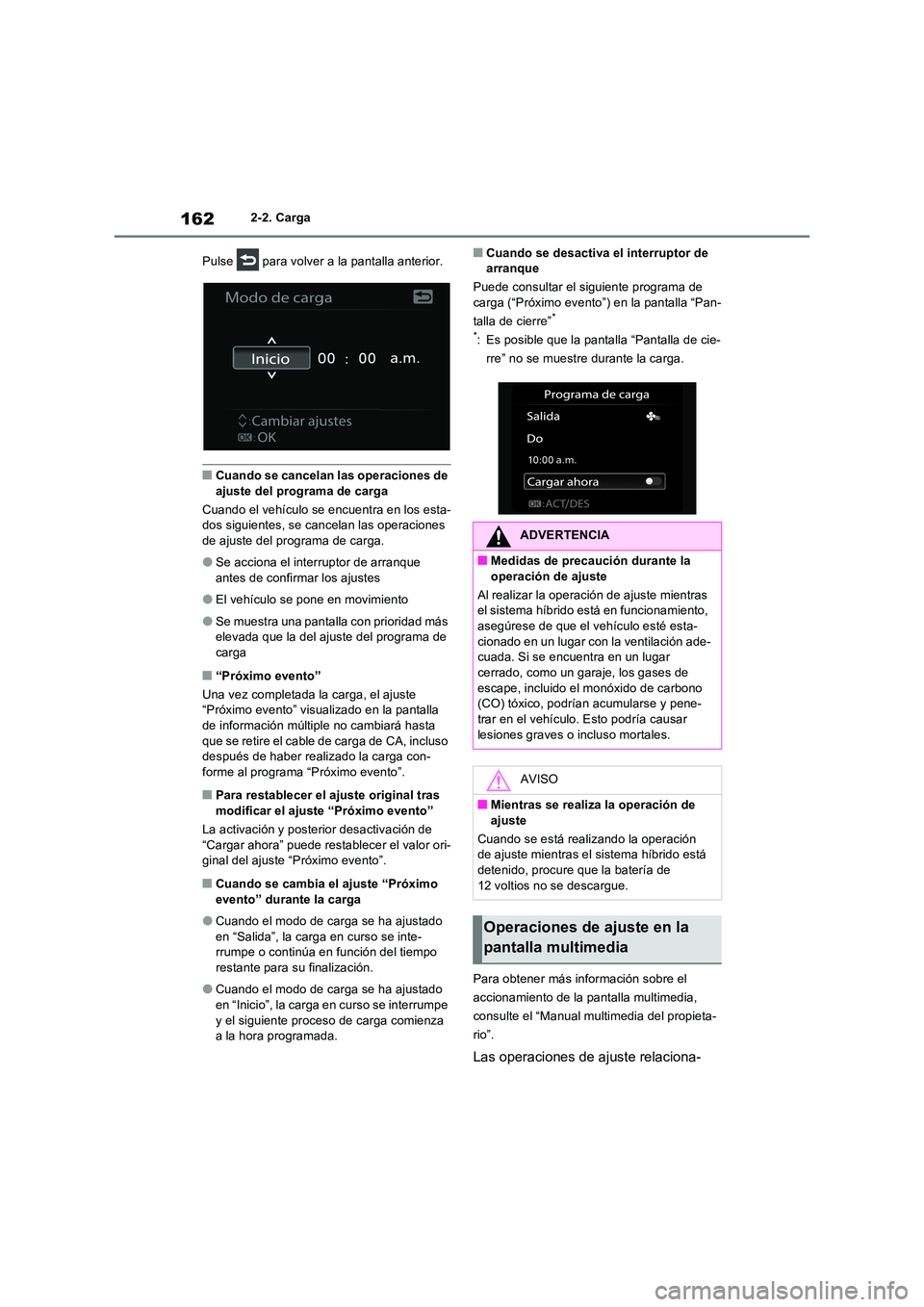

1622-2. Carga
Pulse para volver a la pantalla anterior.
■Cuando se cancelan las operaciones de ajuste del programa de carga
Cuando el vehículo se encuentra en los esta- dos siguientes, se cancelan las operaciones
de ajuste del programa de carga.
●Se acciona el interruptor de arranque
antes de confirmar los ajustes
●El vehículo se pone en movimiento
●Se muestra una pantalla con prioridad más elevada que la del ajuste del programa de
carga
■“Próximo evento”
Una vez completada la carga, el ajuste “Próximo evento” visualizado en la pantalla de información múltiple no cambiará hasta
que se retire el cable de carga de CA, incluso después de haber realizado la carga con-forme al programa “Próximo evento”.
■Para restablecer el ajuste original tras
modificar el ajuste “Próximo evento”
La activación y posterior desactivación de “Cargar ahora” puede restablecer el valor ori-ginal del ajuste “Próximo evento”.
■Cuando se cambia el ajuste “Próximo
evento” durante la carga
●Cuando el modo de carga se ha ajustado
en “Salida”, la carga en curso se inte- rrumpe o continúa en función del tiempo restante para su finalización.
●Cuando el modo de carga se ha ajustado en “Inicio”, la carga en curso se interrumpe
y el siguiente proceso de carga comienza a la hora programada.
■Cuando se desactiva el interruptor de arranque
Puede consultar el siguiente programa de carga (“Próximo evento”) en la pantalla “Pan-
talla de cierre”*
*: Es posible que la pantalla “Pantalla de cie-
rre” no se muestre durante la carga.
Para obtener más información sobre el
accionamiento de la pantalla multimedia,
consulte el “Manual multimedia del propieta-
rio”.
Las operaciones de ajuste relaciona-
ADVERTENCIA
■Medidas de precaución durante la operación de ajuste
Al realizar la operación de ajuste mientras el sistema híbrido está en funcionamiento,
asegúrese de que el vehículo esté esta- cionado en un lugar con la ventilación ade-cuada. Si se encuentra en un lugar
cerrado, como un garaje, los gases de escape, incluido el monóxido de carbono (CO) tóxico, podrían acumularse y pene-
trar en el vehículo. Esto podría causar lesiones graves o incluso mortales.
AVISO
■Mientras se realiza la operación de
ajuste
Cuando se está realizando la operación de ajuste mientras el sistema híbrido está detenido, procure que la batería de
12 voltios no se descargue.
Operaciones de ajuste en la
pantalla multimedia

163
2 2-2. Carga
Sistema híbrido Plug-in
das con el programa de carga se llevan
a cabo en la pantalla “Programación de
carga”.
Las ilustraciones utilizadas en este
documento pueden diferir de las imáge-
nes que se muestran en la pantalla
multimedia.
■Visualización de la pantalla “Pro-
gramación de carga”
1Coloque el interruptor de arranque
en ON y acceda a la pantalla del
menú.
Compruebe que se muestra “Encendido
act.” en la pantalla de información múltiple.
Cuando el interruptor de arranque está en ACC, no se puede ajustar el programa de
carga.
2Seleccione y “Programación
de carga”, en ese orden.
Aparecerá la pantalla “Programación de
carga”.
■Interpretación de la pantalla “Programación de carga”
Programas de carga (visualización del calendario)
Muestra en una lista, mediante iconos, el programa de carga registrado para la semana.
Botón “Añad.”
Pulse para añadir un nuevo elemento al programa de carga. (P.164)
Botón “Editar”
Pulse para cambiar o borrar elementos registrados en el programa de carga. (P.165)
Botón “Cargar ahora”
Cada vez que se pulsa el botón, se activa o desactiva “Cargar ahora”. (P.166)
A
B
C
D

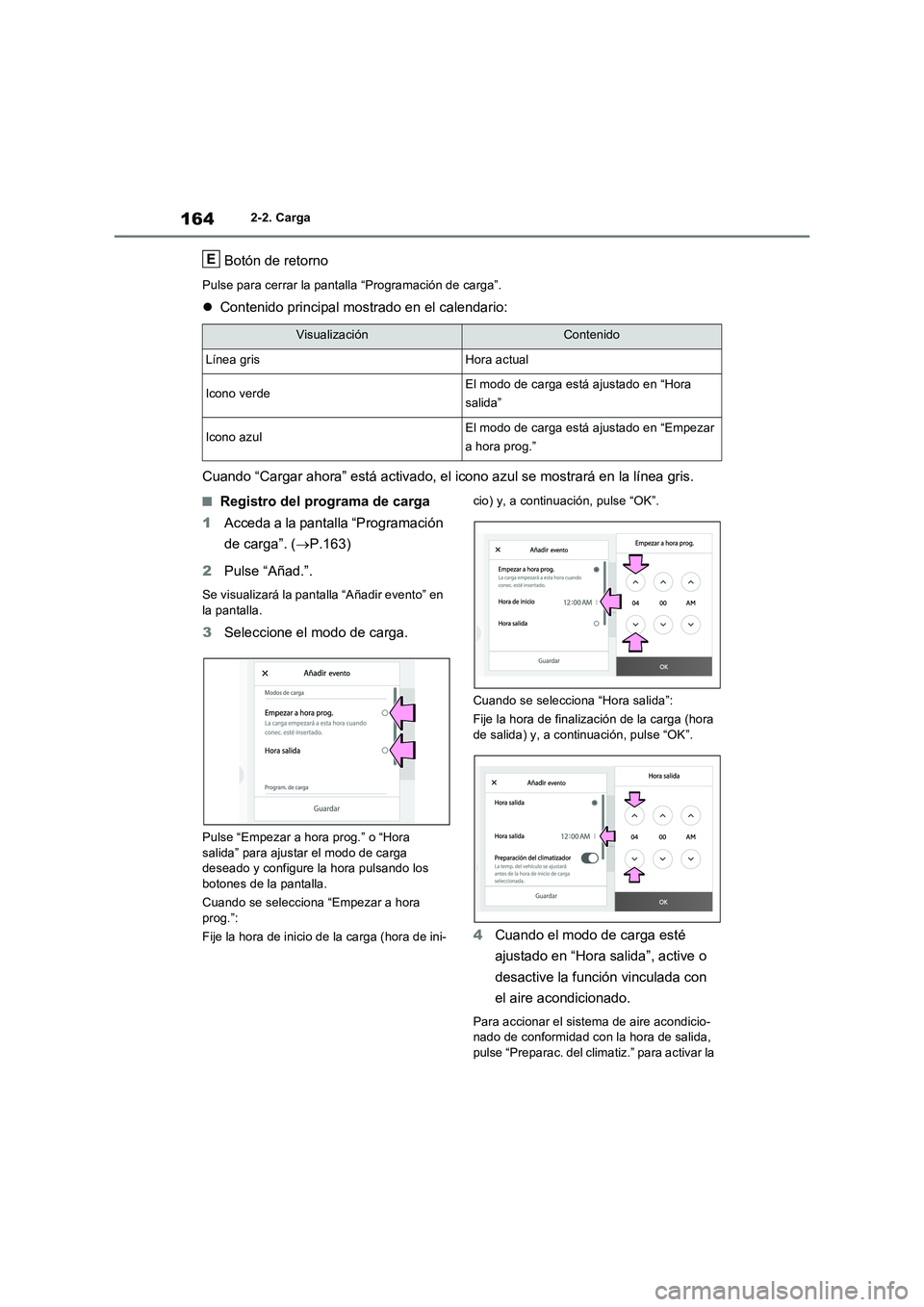

1642-2. Carga
Botón de retorno
Pulse para cerrar la pantalla “Programación de carga”.
Contenido principal mostrado en el calendario:
Cuando “Cargar ahora” está activado, el icono azul se mostrará en la línea gris.
■Registro del programa de carga
1Acceda a la pantalla “Programación
de carga”. (P.163)
2Pulse “Añad.”.
Se visualizará la pantalla “Añadir evento” en
la pantalla.
3Seleccione el modo de carga.
Pulse “Empezar a hora prog.” o “Hora
salida” para ajustar el modo de carga
deseado y configure la hora pulsando los
botones de la pantalla.
Cuando se selecciona “Empezar a hora
prog.”:
Fije la hora de inicio de la carga (hora de ini-cio) y, a continuación, pulse “OK”.
Cuando se selecciona “Hora salida”:
Fije la hora de finalización de la carga (hora
de salida) y, a continuación, pulse “OK”.
4Cuando el modo de carga esté
ajustado en “Hora salida”, active o
desactive la función vinculada con
el aire acondicionado.
Para accionar el sistema de aire acondicio-
nado de conformidad con la hora de salida,
pulse “Preparac. del climatiz.” para activar la
VisualizaciónContenido
Línea grisHora actual
Icono verdeEl modo de carga está ajustado en “Hora
salida”
Icono azulEl modo de carga está ajustado en “Empezar
a hora prog.”
E

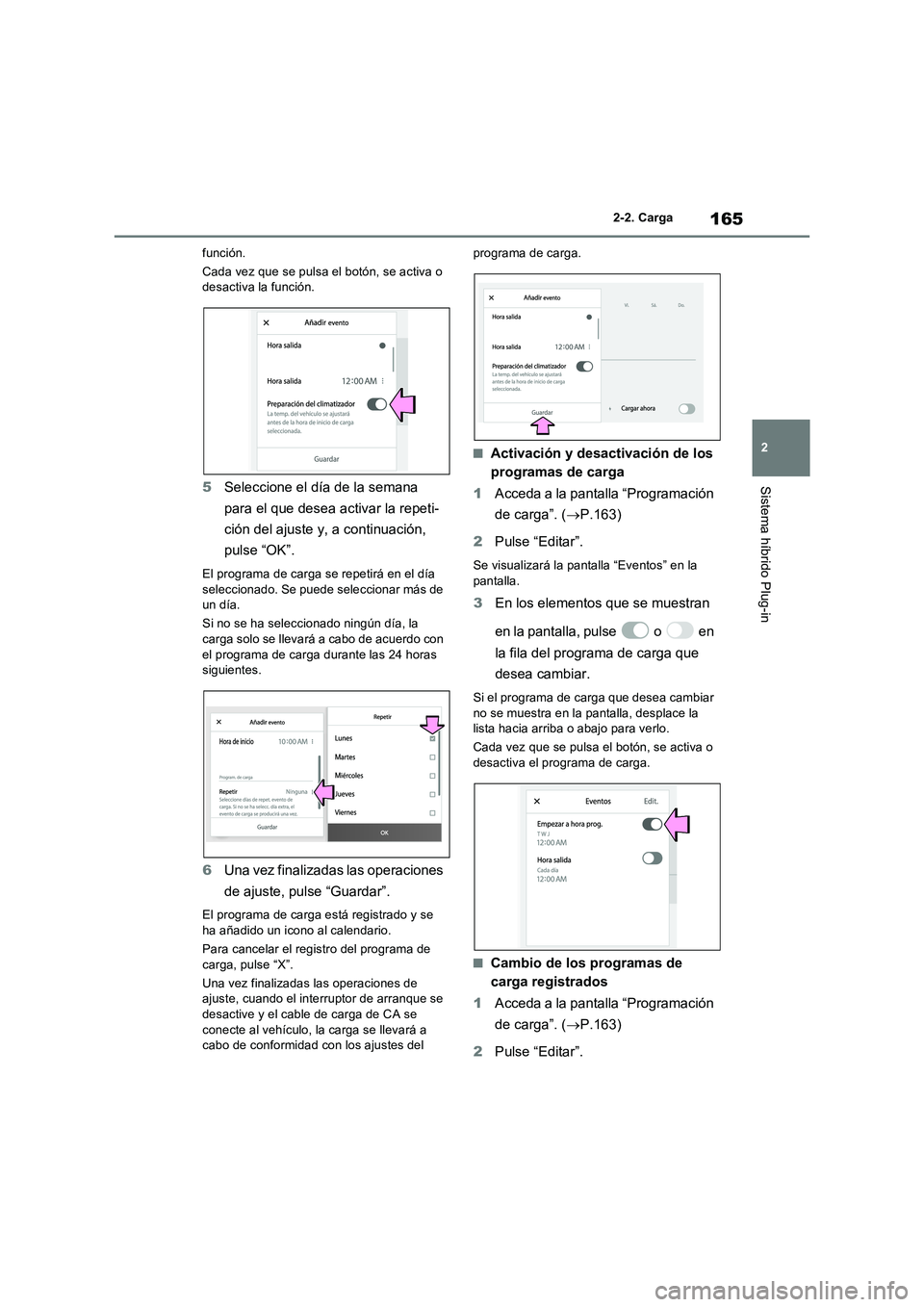

165
2 2-2. Carga
Sistema híbrido Plug-in
función.
Cada vez que se pulsa el botón, se activa o
desactiva la función.
5Seleccione el día de la semana
para el que desea activar la repeti-
ción del ajuste y, a continuación,
pulse “OK”.
El programa de carga se repetirá en el día
seleccionado. Se puede seleccionar más de
un día.
Si no se ha seleccionado ningún día, la
carga solo se llevará a cabo de acuerdo con
el programa de carga durante las 24 horas
siguientes.
6Una vez finalizadas las operaciones
de ajuste, pulse “Guardar”.
El programa de carga está registrado y se
ha añadido un icono al calendario.
Para cancelar el registro del programa de
carga, pulse “X”.
Una vez finalizadas las operaciones de
ajuste, cuando el interruptor de arranque se
desactive y el cable de carga de CA se
conecte al vehículo, la carga se llevará a
cabo de conformidad con los ajustes del programa de carga.
■Activación y desactivación de los
programas de carga
1Acceda a la pantalla “Programación
de carga”. (P.163)
2Pulse “Editar”.
Se visualizará la pantalla “Eventos” en la
pantalla.
3En los elementos que se muestran
en la pantalla, pulse o en
la fila del programa de carga que
desea cambiar.
Si el programa de carga que desea cambiar
no se muestra en la pantalla, desplace la
lista hacia arriba o abajo para verlo.
Cada vez que se pulsa el botón, se activa o
desactiva el programa de carga.
■Cambio de los programas de
carga registrados
1Acceda a la pantalla “Programación
de carga”. (P.163)
2Pulse “Editar”.

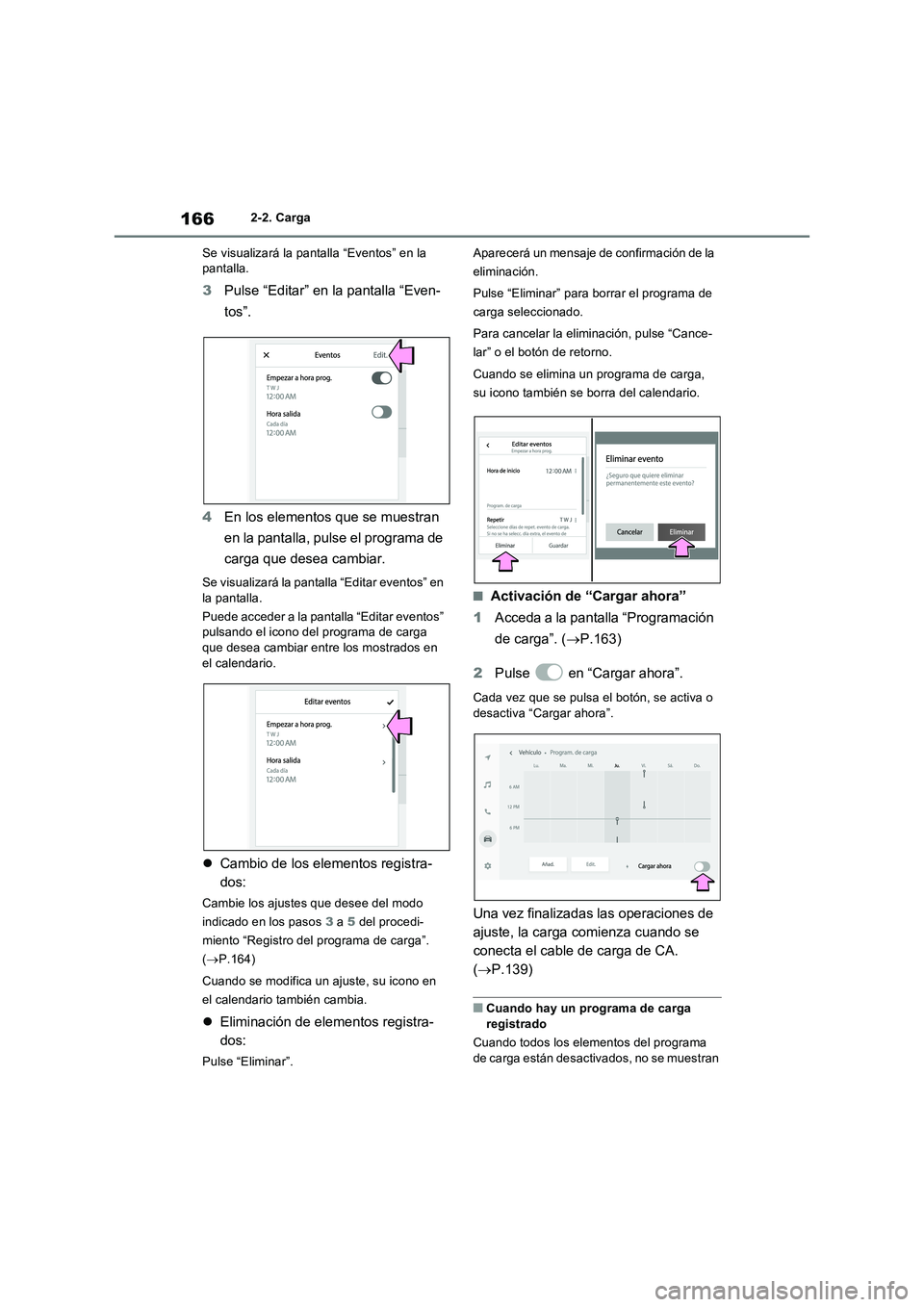

1662-2. Carga
Se visualizará la pantalla “Eventos” en la
pantalla.
3Pulse “Editar” en la pantalla “Even-
tos”.
4En los elementos que se muestran
en la pantalla, pulse el programa de
carga que desea cambiar.
Se visualizará la pantalla “Editar eventos” en
la pantalla.
Puede acceder a la pantalla “Editar eventos”
pulsando el icono del programa de carga
que desea cambiar entre los mostrados en
el calendario.
Cambio de los elementos registra-
dos:
Cambie los ajustes que desee del modo
indicado en los pasos3 a5 del procedi-
miento “Registro del programa de carga”.
(P.164)
Cuando se modifica un ajuste, su icono en
el calendario también cambia.
Eliminación de elementos registra-
dos:
Pulse “Eliminar”.Aparecerá un mensaje de confirmación de la
eliminación.
Pulse “Eliminar” para borrar el programa de
carga seleccionado.
Para cancelar la eliminación, pulse “Cance-
lar” o el botón de retorno.
Cuando se elimina un programa de carga,
su icono también se borra del calendario.
■Activación de “Cargar ahora”
1Acceda a la pantalla “Programación
de carga”. (P.163)
2Pulse en “Cargar ahora”.
Cada vez que se pulsa el botón, se activa o
desactiva “Cargar ahora”.
Una vez finalizadas las operaciones de
ajuste, la carga comienza cuando se
conecta el cable de carga de CA.
(P.139)

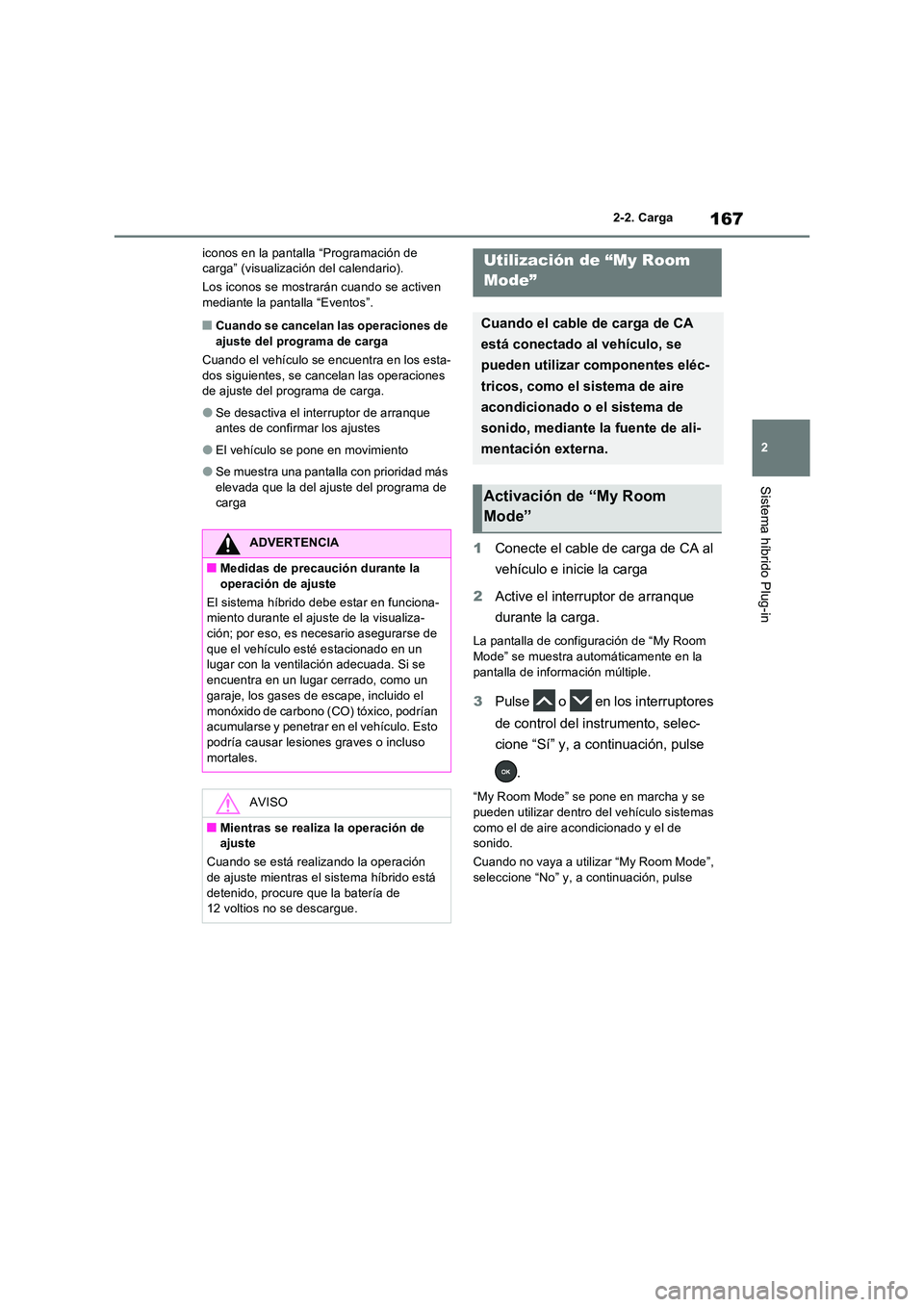

■Cuando hay un programa de carga
registrado
Cuando todos los elementos del programa
de carga están desactivados, no se muestran

167
2
2-2. Carga
Sistema híbrido Plug-in
iconos en la pantalla “Programación de carga” (visualización del calendario).
Los iconos se mostrarán cuando se activen mediante la pantalla “Eventos”.
■Cuando se cancelan las operaciones de
ajuste del programa de carga
Cuando el vehículo se encuentra en los esta- dos siguientes, se cancelan las operaciones de ajuste del programa de carga.
●Se desactiva el interruptor de arranque antes de confirmar los ajustes
●El vehículo se pone en movimiento
●Se muestra una pantalla con prioridad más elevada que la del ajuste del programa de carga
1 Conecte el cable de carga de CA al
vehículo e inicie la carga
2 Active el interruptor de arranque
durante la carga.
La pantalla de configuración de “My Room Mode” se muestra automáticamente en la
pantalla de información múltiple.
3 Pulse o en los interruptores
de control del instrumento, selec-
cione “Sí” y, a continuación, pulse
.
“My Room Mode” se pone en marcha y se
pueden utilizar dentro del vehículo sistemas como el de aire acondicionado y el de sonido.
Cuando no vaya a utilizar “My Room Mode”,
seleccione “No” y, a continuación, pulse
ADVERTENCIA
■Medidas de precaución durante la operación de ajuste
El sistema híbrido debe estar en funciona- miento durante el ajuste de la visualiza-
ción; por eso, es nec esario asegurarse de que el vehículo esté estacionado en un lugar con la ventilación adecuada. Si se
encuentra en un lugar cerrado, como un garaje, los gases de escape, incluido el
monóxido de carbono (CO) tóxico, podrían acumularse y penetrar en el vehículo. Esto podría causar lesiones graves o incluso
mortales.
AVISO
■Mientras se realiza la operación de ajuste
Cuando se está realizando la operación
de ajuste mientras el sistema híbrido está detenido, procure que la batería de 12 voltios no se descargue.
Utilización de “My Room
Mode”
Cuando el cable de carga de CA
está conectado al vehículo, se
pueden utilizar componentes eléc-
tricos, como el sistema de aire
acondicionado o el sistema de
sonido, mediante la fuente de ali-
mentación externa.
Activación de “My Room
Mode”

1682-2. Carga
.

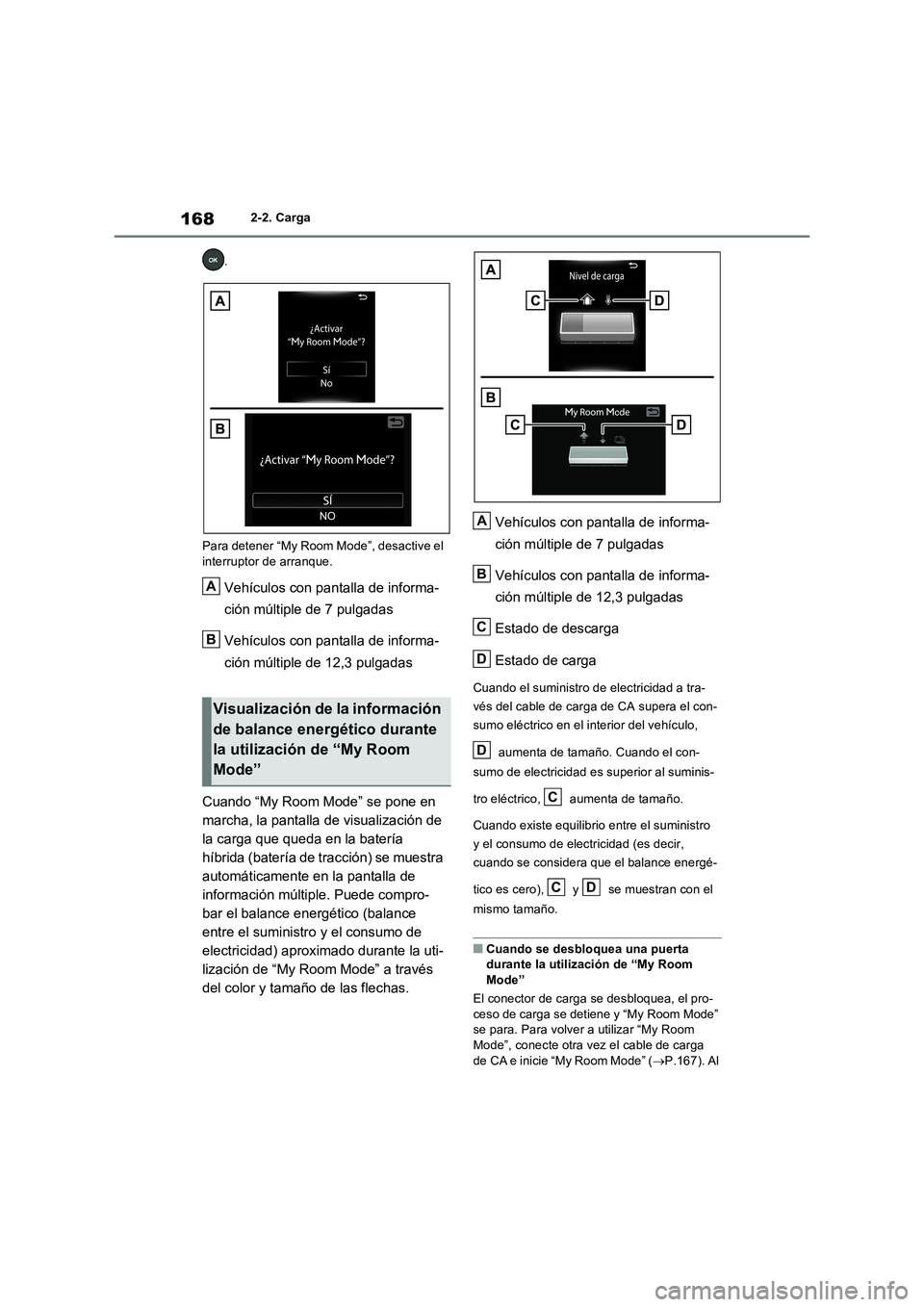

Para detener “My Room Mode”, desactive el
interruptor de arranque.
Vehículos con pantalla de informa-
ción múltiple de 7 pulgadas
Vehículos con pantalla de informa-
ción múltiple de 12,3 pulgadas
Cuando “My Room Mode” se pone en
marcha, la pantalla de visualización de
la carga que queda en la batería
híbrida (batería de tracción) se muestra
automáticamente en la pantalla de
información múltiple. Puede compro-
bar el balance energético (balance
entre el suministro y el consumo de
electricidad) aproximado durante la uti-
lización de “My Room Mode” a través
del color y tamaño de las flechas.Vehículos con pantalla de informa-
ción múltiple de 7 pulgadas
Vehículos con pantalla de informa-
ción múltiple de 12,3 pulgadas
Estado de descarga
Estado de carga
Cuando el suministro de electricidad a tra-
vés del cable de carga de CA supera el con-
sumo eléctrico en el interior del vehículo,
aumenta de tamaño. Cuando el con-
sumo de electricidad es superior al suminis-
tro eléctrico, aumenta de tamaño.
Cuando existe equilibrio entre el suministro
y el consumo de electricidad (es decir,
cuando se considera que el balance energé-
tico es cero), y se muestran con el
mismo tamaño.
■Cuando se desbloquea una puerta
durante la utilización de “My Room
Mode”
El conector de carga se desbloquea, el pro-
ceso de carga se detiene y “My Room Mode”
se para. Para volver a utilizar “My Room
Mode”, conecte otra vez el cable de carga
de CA e inicie “My Room Mode” (P.167). Al
Visualización de la información
de balance energético durante
la utilización de “My Room
Mode”
A
B
A
B
C
D
D
C
CD
