TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

189
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

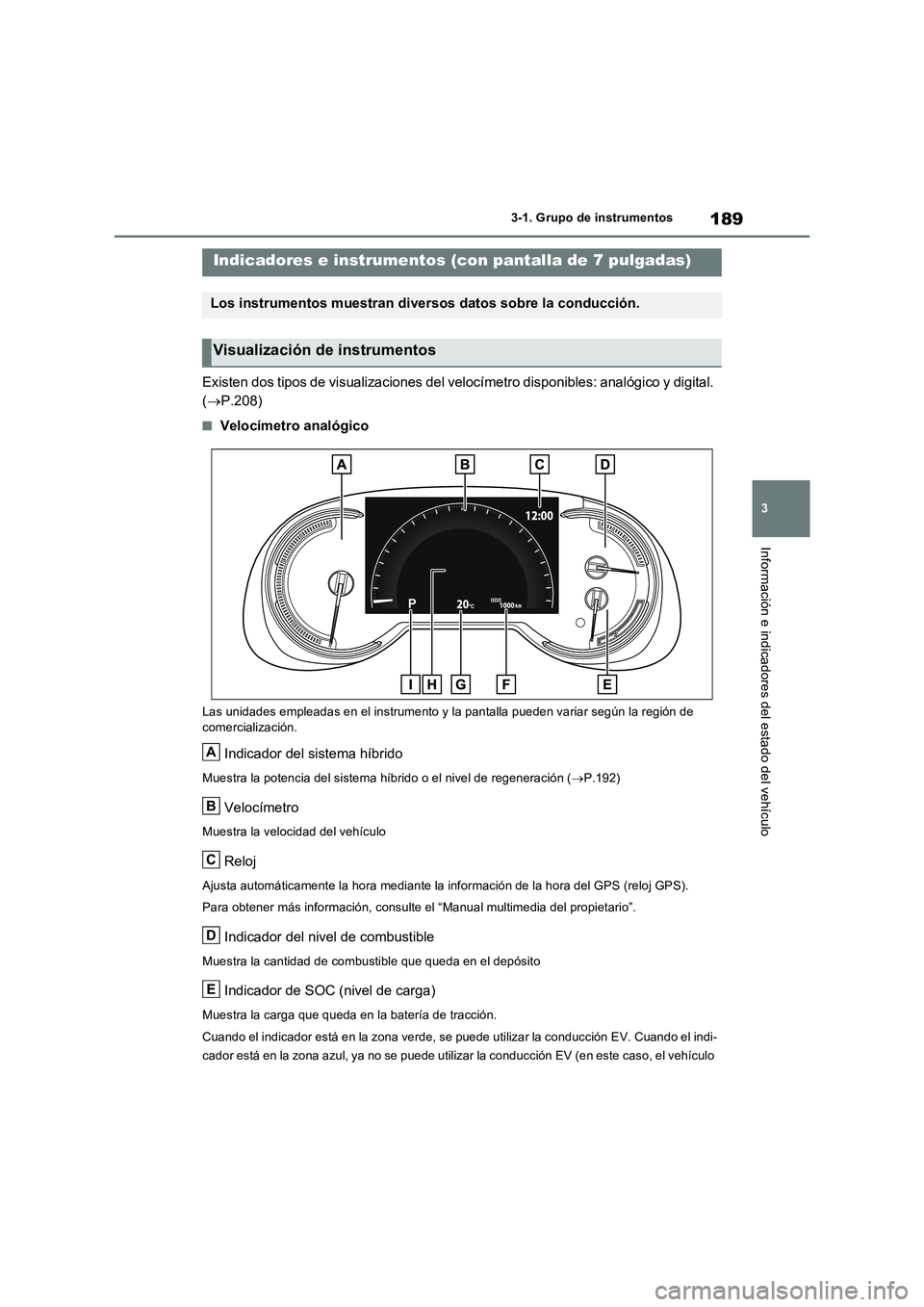

Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.208)
■Velocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de comercialización.
Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración ( P.192)
Velocímetro
Muestra la velocidad del vehículo
Reloj
Ajusta automáticamente la hora mediante la información de la hora del GPS (reloj GPS).
Para obtener más información, consulte el “Manual multimedia del propietario”.
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de SOC (nivel de carga)
Muestra la carga que queda en la batería de tracción.
Cuando el indicador está en la zona verde, se puede utilizar la conducción EV. Cuando el indi-
cador está en la zona azul, ya no se puede utilizar la conducción EV (en este caso, el vehículo
Indicadores e instrumentos (con pantalla de 7 pulgadas)
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D
E

1903-1. Grupo de instrumentos
cambia a modo HV). Cargue la batería híbrida (batería de tracción) para poder usar la
conducción EV.
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.192)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.202)
Muestra mensajes de advertencia si se produce una avería (P.562)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.321)
■Velocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración (P.192)
Velocímetro
F
G
H
I
A
B

191
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

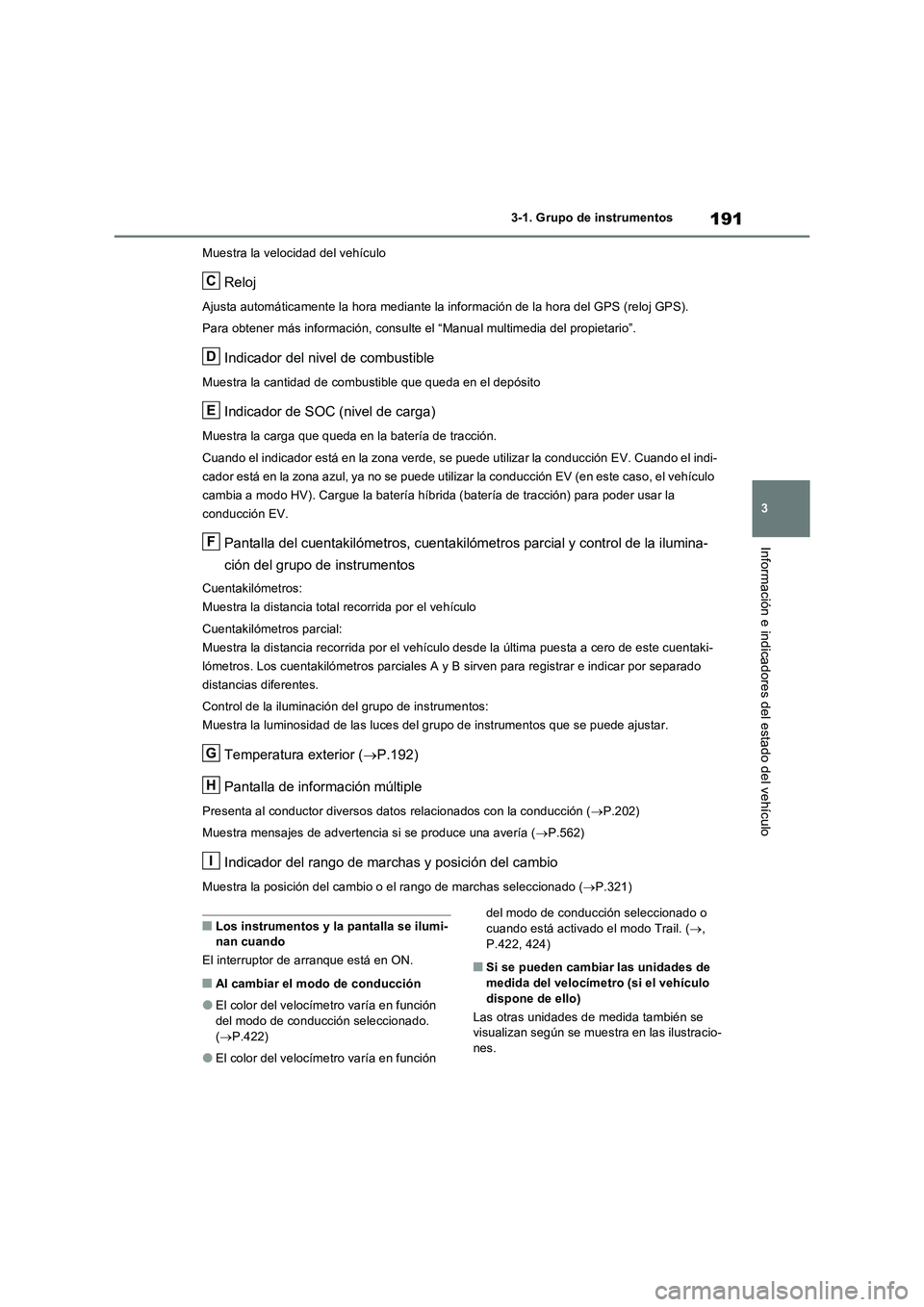

Muestra la velocidad del vehículo
Reloj
Ajusta automáticamente la hora mediante la información de la hora del GPS (reloj GPS).
Para obtener más información, consulte el “Manual multimedia del propietario”.
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de SOC (nivel de carga)
Muestra la carga que queda en la batería de tracción.
Cuando el indicador está en la zona verde, se puede utilizar la conducción EV. Cuando el indi-
cador está en la zona azul, ya no se puede utilizar la conducción EV (en este caso, el vehículo
cambia a modo HV). Cargue la batería híbrida (batería de tracción) para poder usar la
conducción EV.
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales A y B sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.192)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.202)
Muestra mensajes de advertencia si se produce una avería (P.562)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.321)
■Los instrumentos y la pantalla se ilumi-
nan cuando
El interruptor de arranque está en ON.
■Al cambiar el modo de conducción
●El color del velocímetro varía en función
del modo de conducción seleccionado.
(P.422)
●El color del velocímetro varía en función del modo de conducción seleccionado o
cuando está activado el modo Trail. (,
P.422, 424)
■Si se pueden cambiar las unidades de
medida del velocímetro (si el vehículo
dispone de ello)
Las otras unidades de medida también se
visualizan según se muestra en las ilustracio-
nes.
C
D
E
F
G
H
I

1923-1. Grupo de instrumentos

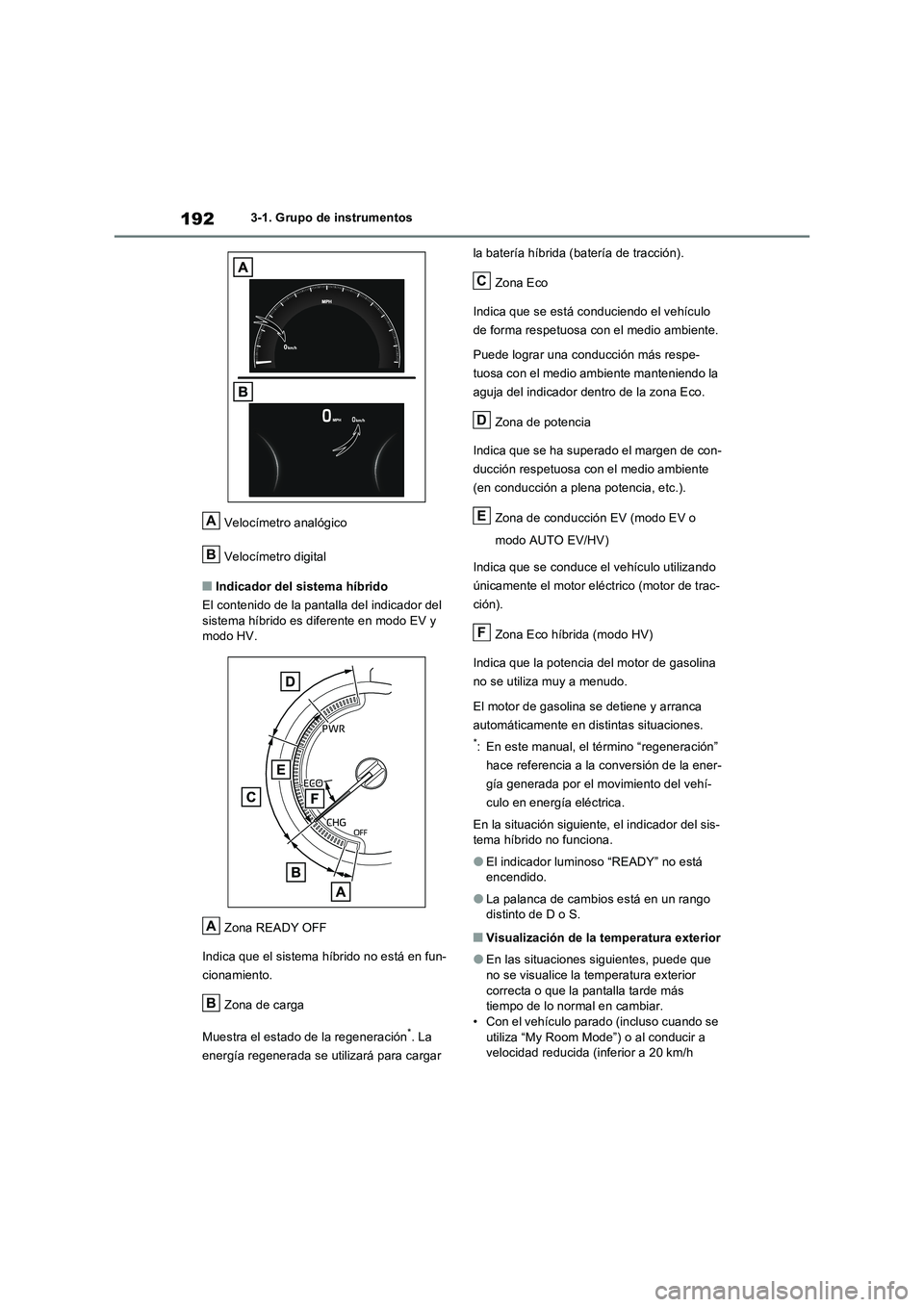

Velocímetro analógico
Velocímetro digital
■Indicador del sistema híbrido
El contenido de la pantalla del indicador del
sistema híbrido es diferente en modo EV y
modo HV.
Zona READY OFF
Indica que el sistema híbrido no está en fun-
cionamiento.
Zona de carga
Muestra el estado de la regeneración
*. La
energía regenerada se utilizará para cargar la batería híbrida (batería de tracción).
Zona Eco
Indica que se está conduciendo el vehículo
de forma respetuosa con el medio ambiente.
Puede lograr una conducción más respe-
tuosa con el medio ambiente manteniendo la
aguja del indicador dentro de la zona Eco.
Zona de potencia
Indica que se ha superado el margen de con-
ducción respetuosa con el medio ambiente
(en conducción a plena potencia, etc.).
Zona de conducción EV (modo EV o
modo AUTO EV/HV)
Indica que se conduce el vehículo utilizando
únicamente el motor eléctrico (motor de trac-
ción).
Zona Eco híbrida (modo HV)
Indica que la potencia del motor de gasolina
no se utiliza muy a menudo.
El motor de gasolina se detiene y arranca
automáticamente en distintas situaciones.
*: En este manual, el término “regeneración”
hace referencia a la conversión de la ener-
gía generada por el movimiento del vehí-
culo en energía eléctrica.
En la situación siguiente, el indicador del sis-
tema híbrido no funciona.
●El indicador luminoso “READY” no está
encendido.
●La palanca de cambios está en un rango
distinto de D o S.
■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que
no se visualice la temperatura exterior
correcta o que la pantalla tarde más
tiempo de lo normal en cambiar.
• Con el vehículo parado (incluso cuando se
utiliza “My Room Mode”) o al conducir a
velocidad reducida (inferior a 20 km/h
A
B
A
B
C
D
E
F

193
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
[12 mph]) • Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje,
túnel, etc.)
●Si aparece “--” o “E”, es posible que el sis-
tema tenga alguna avería. Lleve su vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cuali- ficado.
●Muestra la temperatura exterior en el inter-valo de -40 °C (-40 °F) a 50 °C (122 °F).
●Si la temperatura ex terior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen-
dido.
■Pantalla de cristal líquido
 P.202
■Personalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
( P.208)
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
 Cuando se muestra la pantalla de
control de la iluminación del grupo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
■Ajuste de la luminosidad del grupo de instrumentos
Los niveles de luminosidad del grupo de ins-
ADVERTENCIA
■Utilización de la pantalla de informa- ción a bajas temperaturas
Deje que el interior del vehículo se
caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente bajas, es posible que el monitor de visuali-
zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre el cambio de marcha realizado por el con-
ductor y la visualización del rango de mar- chas en la pantalla. Este lapso de tiempo podría hacer que el conductor cambie de
nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y excesivo y, posiblemente, un accidente
con lesiones graves o incluso mortales.
AVISO
■Para evitar daños en el motor y sus
componentes
●Si se muestra “Temper. alta refriger. motor. Deténgase en lugar seguro. Ver manual.” en la pantalla de información
múltiple, el motor podría estar recalen- tándose. En tal caso, detenga el vehí-culo inmediatamente en un lugar seguro
e inspeccione el motor cuando se haya enfriado totalmente. ( P.598)
Utilización del interruptor
“ODO TRIP”

1943-1. Grupo de instrumentos

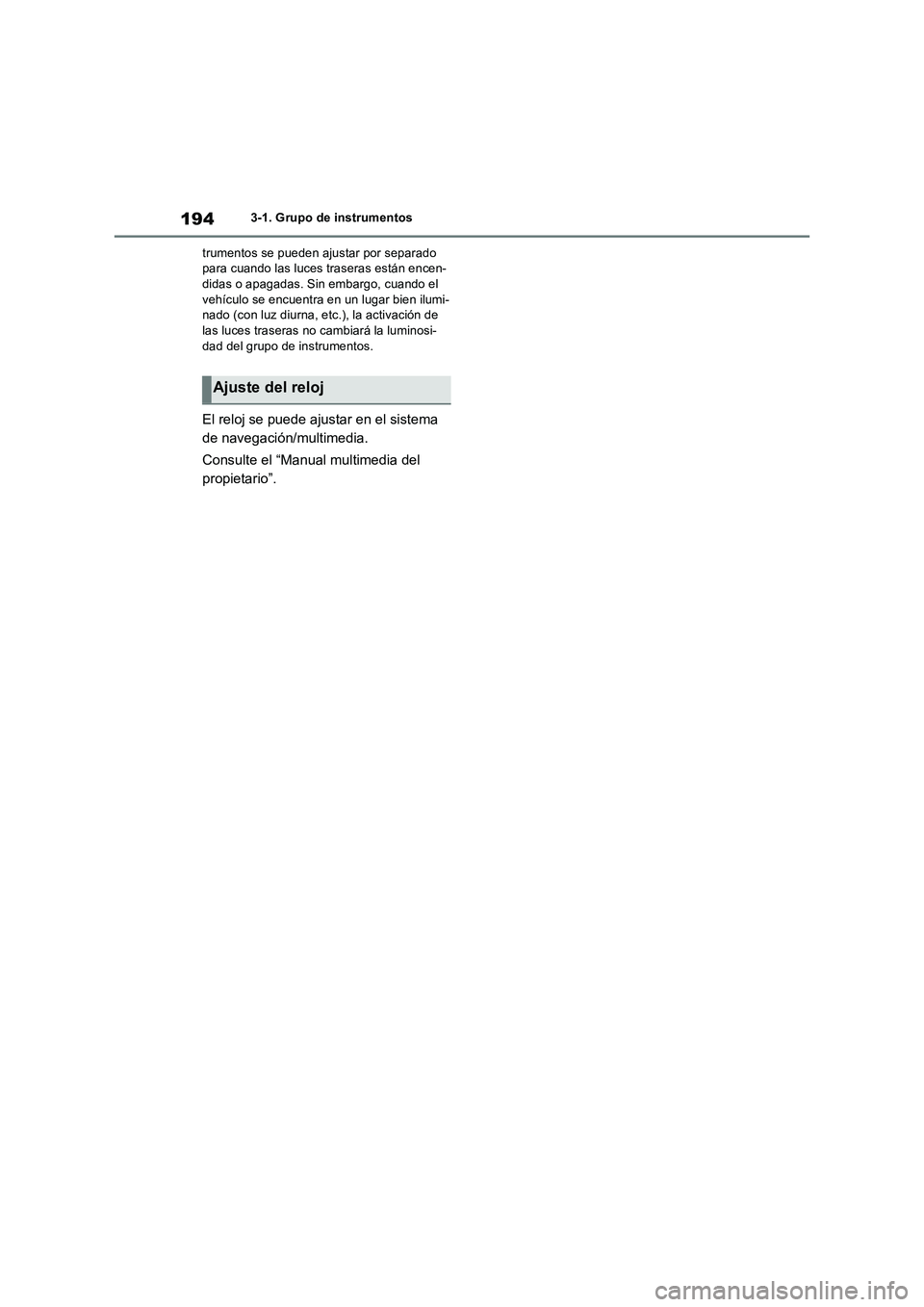

trumentos se pueden ajustar por separado
para cuando las luces traseras están encen-
didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi-
nado (con luz diurna, etc.), la activación de
las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
El reloj se puede ajustar en el sistema
de navegación/multimedia.
Consulte el “Manual multimedia del
propietario”.
Ajuste del reloj

195
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

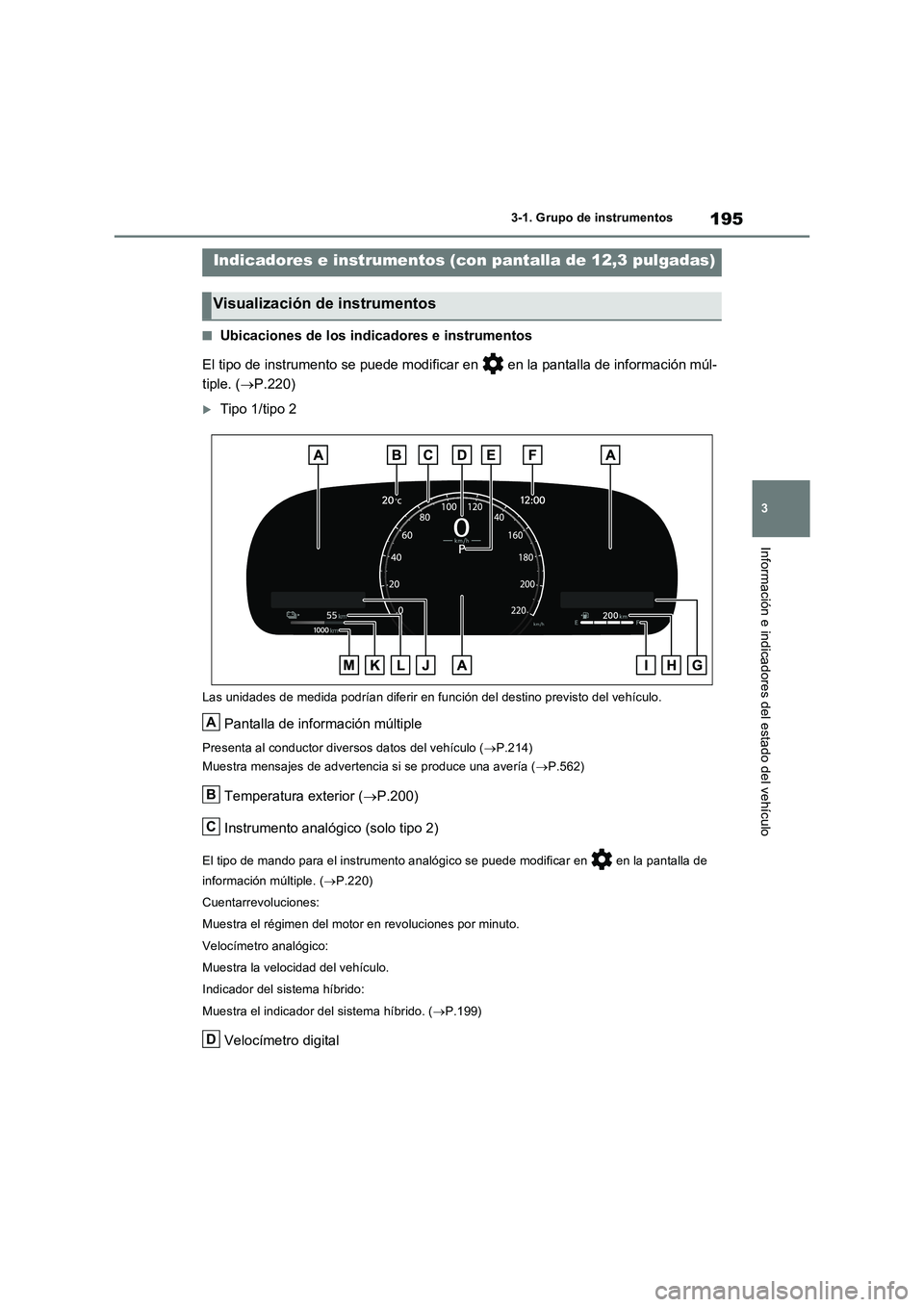

■Ubicaciones de los indicadores e instrumentos
El tipo de instrumento se puede modificar en en la pantalla de información múl-
tiple. (P.220)
Tipo 1/tipo 2
Las unidades de medida podrían diferir en función del destino previsto del vehículo.
Pantalla de información múltiple
Presenta al conductor diversos datos del vehículo (P.214)
Muestra mensajes de advertencia si se produce una avería (P.562)
Temperatura exterior (P.200)
Instrumento analógico (solo tipo 2)
El tipo de mando para el instrumento analógico se puede modificar en en la pantalla de
información múltiple. (P.220)
Cuentarrevoluciones:
Muestra el régimen del motor en revoluciones por minuto.
Velocímetro analógico:
Muestra la velocidad del vehículo.
Indicador del sistema híbrido:
Muestra el indicador del sistema híbrido. (P.199)
Velocímetro digital
Indicadores e instrumentos (con pantalla de 12,3 pulgadas)
Visualización de instrumentos
A
B
C
D

1963-1. Grupo de instrumentos

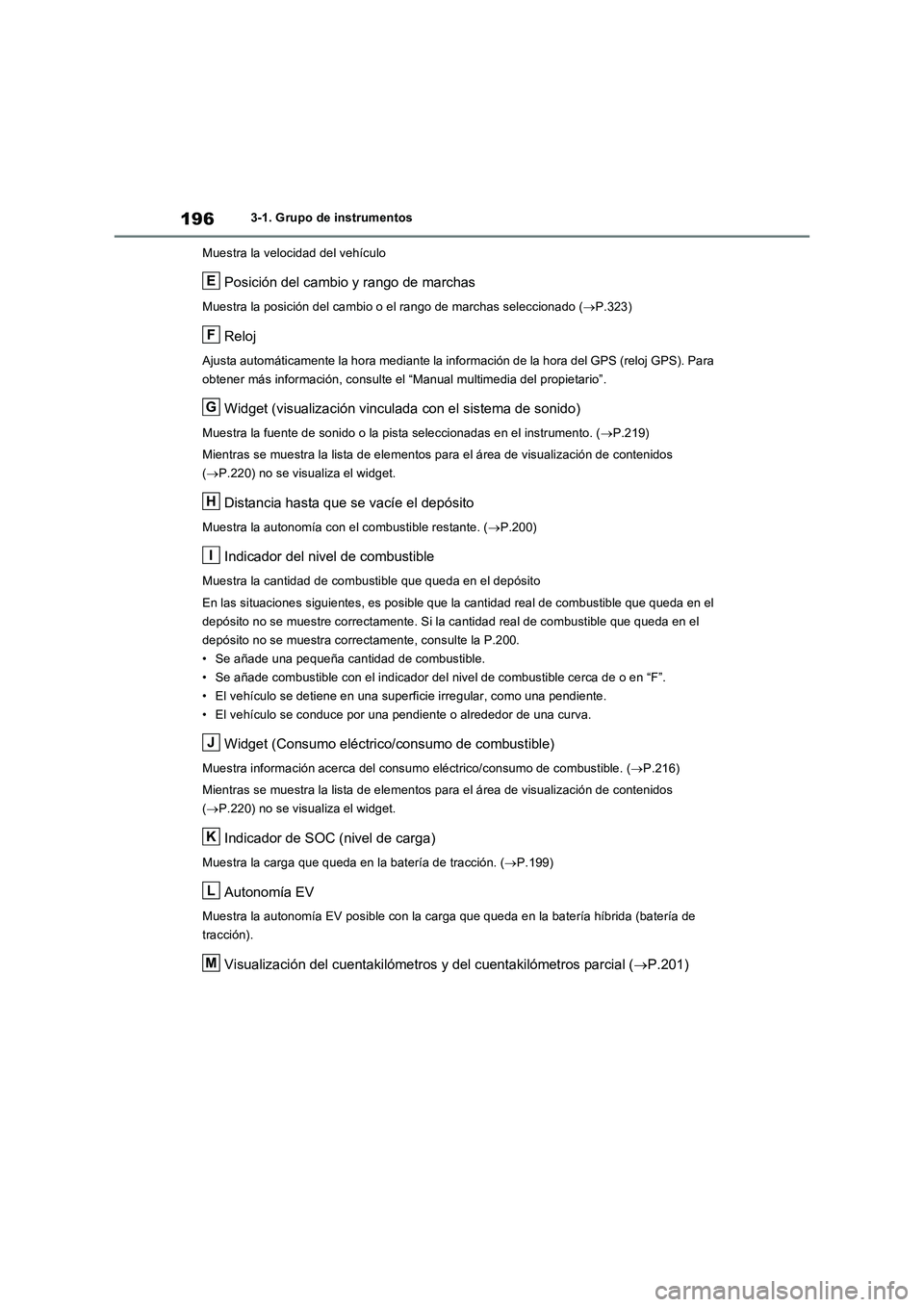

Muestra la velocidad del vehículo
Posición del cambio y rango de marchas
Muestra la posición del cambio o el rango de marchas seleccionado (P.323)
Reloj
Ajusta automáticamente la hora mediante la información de la hora del GPS (reloj GPS). Para
obtener más información, consulte el “Manual multimedia del propietario”.
Widget (visualización vinculada con el sistema de sonido)
Muestra la fuente de sonido o la pista seleccionadas en el instrumento. (P.219)
Mientras se muestra la lista de elementos para el área de visualización de contenidos
(P.220) no se visualiza el widget.
Distancia hasta que se vacíe el depósito
Muestra la autonomía con el combustible restante. (P.200)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
En las situaciones siguientes, es posible que la cantidad real de combustible que queda en el
depósito no se muestre correctamente. Si la cantidad real de combustible que queda en el
depósito no se muestra correctamente, consulte la P.200.
• Se añade una pequeña cantidad de combustible.
• Se añade combustible con el indicador del nivel de combustible cerca de o en “F”.
• El vehículo se detiene en una superficie irregular, como una pendiente.
• El vehículo se conduce por una pendiente o alrededor de una curva.
Widget (Consumo eléctrico/consumo de combustible)
Muestra información acerca del consumo eléctrico/consumo de combustible. (P.216)
Mientras se muestra la lista de elementos para el área de visualización de contenidos
(P.220) no se visualiza el widget.
Indicador de SOC (nivel de carga)
Muestra la carga que queda en la batería de tracción. (P.199)
Autonomía EV
Muestra la autonomía EV posible con la carga que queda en la batería híbrida (batería de
tracción).
Visualización del cuentakilómetros y del cuentakilómetros parcial (P.201)
E
F
G
H
I
J
K
L
M

197
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Tipo 3
Indicador del sistema híbrido
Muestra el indicador del sistema híbrido. (P.199)
Pantalla de información múltiple
Presenta al conductor diversos datos del vehículo (P.195)
Muestra mensajes de advertencia si se produce una avería (P.562)
Temperatura exterior (P.200)
Velocímetro digital
Muestra la velocidad del vehículo
Posición del cambio y rango de marchas
Muestra la posición del cambio o el rango de marchas seleccionado (P.323)
Reloj
Ajusta automáticamente la hora mediante la información de la hora del GPS (reloj GPS). Para
obtener más información, consulte el “Manual multimedia del propietario”.
Velocímetro analógico
Muestra la velocidad del vehículo.
Distancia hasta que se vacíe el depósito
Muestra la autonomía con el combustible restante. (P.323)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
En las situaciones siguientes, es posible que la cantidad real de combustible que queda en el
A
B
C
D
E
F
G
H
I

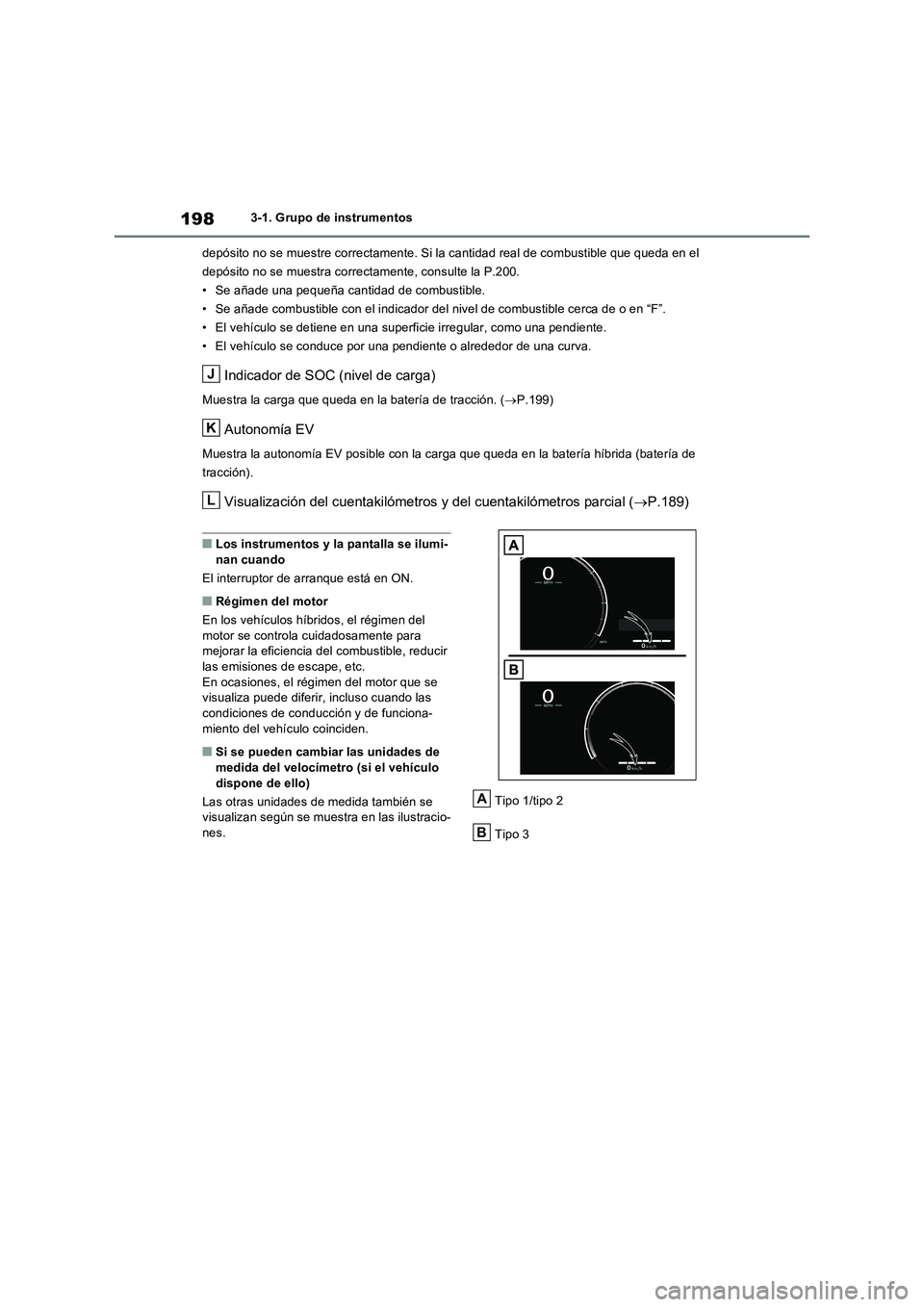

1983-1. Grupo de instrumentos
depósito no se muestre correctamente. Si la cantidad real de combustible que queda en el
depósito no se muestra correctamente, consulte la P.200.
• Se añade una pequeña cantidad de combustible.
• Se añade combustible con el indicador del nivel de combustible cerca de o en “F”.
• El vehículo se detiene en una superficie irregular, como una pendiente.
• El vehículo se conduce por una pendiente o alrededor de una curva.
Indicador de SOC (nivel de carga)
Muestra la carga que queda en la batería de tracción. (P.199)
Autonomía EV
Muestra la autonomía EV posible con la carga que queda en la batería híbrida (batería de
tracción).
Visualización del cuentakilómetros y del cuentakilómetros parcial (P.189)
■Los instrumentos y la pantalla se ilumi-
nan cuando
El interruptor de arranque está en ON.
■Régimen del motor
En los vehículos híbridos, el régimen del
motor se controla cuidadosamente para
mejorar la eficiencia del combustible, reducir
las emisiones de escape, etc.
En ocasiones, el régimen del motor que se
visualiza puede diferir, incluso cuando las
condiciones de conducción y de funciona-
miento del vehículo coinciden.
■Si se pueden cambiar las unidades de
medida del velocímetro (si el vehículo
dispone de ello)
Las otras unidades de medida también se
visualizan según se muestra en las ilustracio-
nes.Tipo 1/tipo 2
Tipo 3
J
K
L
A
B
