TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

359
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
cuando un vehículo que circula en sentido
contrario o un peatón que cruza ya ha
salido del recorrido de su vehículo
• Al realizar un giro a la derecha/izquierda,
muy cerca de la parte delantera de un
vehículo que circula en sentido contrario o
de un peatón que cruza.
• Al realizar un giro a la derecha/izquierda,
cuando un vehículo que circula en sentido
contrario o un peatón que cruza se detie-
nen antes de entrar en el recorrido de su
vehículo
• Al realizar un giro a la derecha/izquierda,
cuando un vehículo que circula en sentido
contrario gira a la derecha/izquierda
delante de su vehículo
• Mientras se dirige hacia los vehículos que
circulan en sentido contrario
■Situaciones en las que el sistema
podría no funcionar correctamente
●En ciertas situaciones, como las indicadas
a continuación, un objeto podría no ser
detectado por el sensor del radar y la
cámara frontal, lo cual impediría el funcio-
namiento correcto del sistema:
• Cuando un objeto detectable se acerca al
vehículo
• Cuando su vehículo o un objeto detectable
están dando bandazos
• Si un objeto detectable realiza una manio-
bra inesperada (como un viraje, acelera-
ción o desaceleración bruscos)
• Cuando su vehículo se acerca rápida-
mente a un objeto detectable
• Cuando un objeto detectable no está direc-
tamente delante de su vehículo• Cuando hay un objeto detectable cerca de
un muro, cerca, quitamiedos, boca de
alcantarilla, vehículo, placa de acero en la
carretera, etc.
• Cuando un objeto detectable está debajo
de una estructura
• Cuando parte de un objeto detectable
queda oculta por un objeto, por ejemplo
una maleta grande, un paraguas o un qui-
tamiedos
• Cuando hay muchos objetos que pueden
reflejar las ondas de radio del radar en el
entorno (túneles, puentes de celosía, pis-
tas de gravilla, carreteras cubiertas de
nieve con huellas, etc.)
• Cuando se produce un efecto en las ondas
de radio debido a un radar instalado en
otro vehículo
• Cuando hay varios objetos detectables
juntos
• Si el sol u otro tipo de luz inciden directa-
mente en un objeto detectable
• Cuando un objeto detectable es blanco y
brilla mucho
• Cuando un objeto detectable parece ser
casi del mismo color o luminosidad que su
entorno
• Si un objeto detectable se cruza o aparece
súbitamente delante de su vehículo
• Cuando la parte delantera del vehículo
recibe un impacto ocasionado por el agua,
nieve, polvo, etc.
• Cuando una luz muy brillante situada
delante, como el sol o los faros de los
vehículos que circulan en sentido contra-
rio, incide directamente en la cámara fron-
tal
• Al aproximarse a la parte lateral o delan-
tera de un vehículo que lo precede
• Si el vehículo que lo precede es una moto-
cicleta
• Si el vehículo que lo precede es estrecho,
por ejemplo un vehículo de movilidad per-
sonal

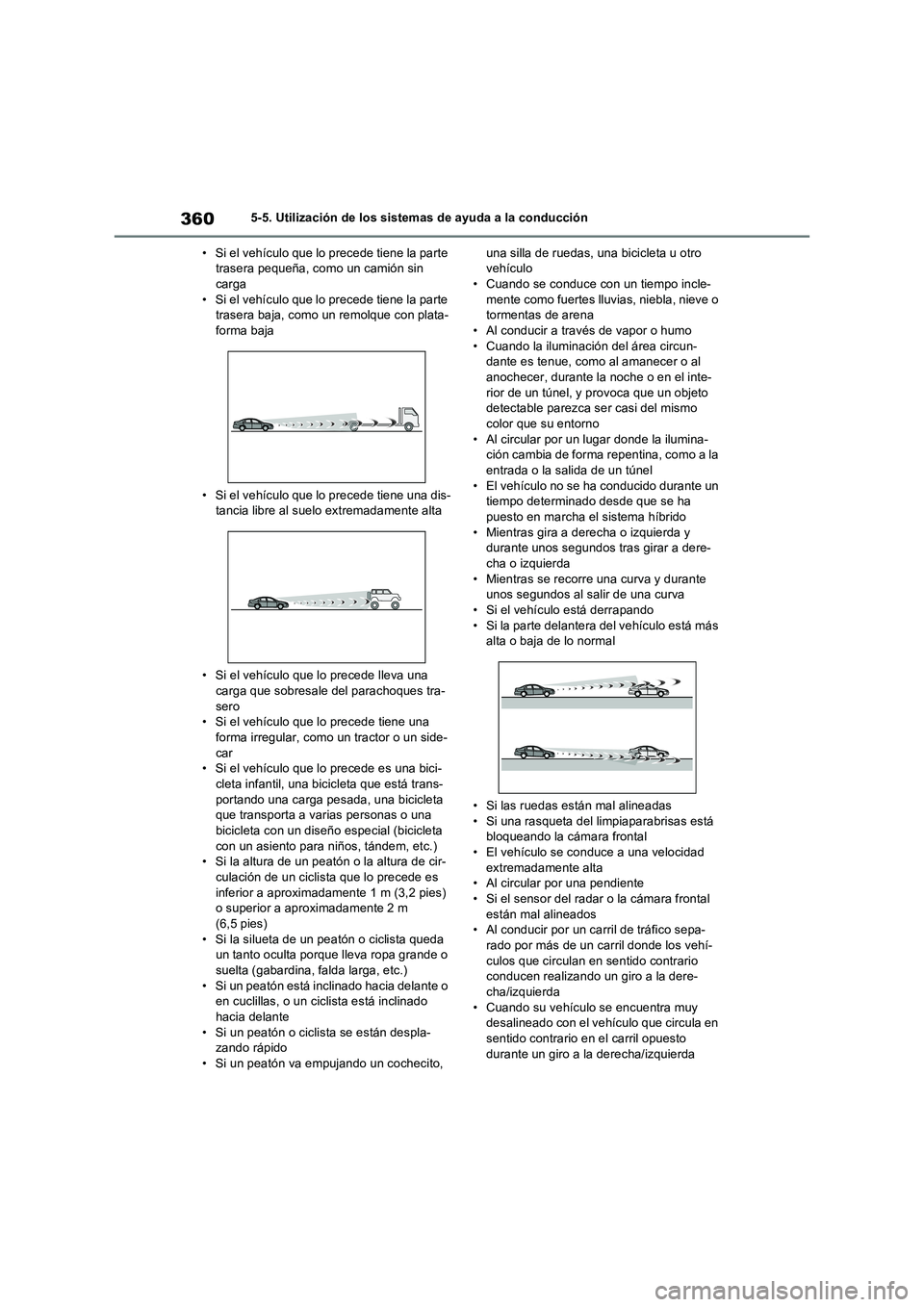

3605-5. Utilización de los sistemas de ayuda a la conducción
• Si el vehículo que lo precede tiene la parte
trasera pequeña, como un camión sin
carga
• Si el vehículo que lo precede tiene la parte
trasera baja, como un remolque con plata-
forma baja
• Si el vehículo que lo precede tiene una dis-
tancia libre al suelo extremadamente alta
• Si el vehículo que lo precede lleva una
carga que sobresale del parachoques tra-
sero
• Si el vehículo que lo precede tiene una
forma irregular, como un tractor o un side-
car
• Si el vehículo que lo precede es una bici-
cleta infantil, una bicicleta que está trans-
portando una carga pesada, una bicicleta
que transporta a varias personas o una
bicicleta con un diseño especial (bicicleta
con un asiento para niños, tándem, etc.)
• Si la altura de un peatón o la altura de cir-
culación de un ciclista que lo precede es
inferior a aproximadamente 1 m (3,2 pies)
o superior a aproximadamente 2 m
(6,5 pies)
• Si la silueta de un peatón o ciclista queda
un tanto oculta porque lleva ropa grande o
suelta (gabardina, falda larga, etc.)
• Si un peatón está inclinado hacia delante o
en cuclillas, o un ciclista está inclinado
hacia delante
• Si un peatón o ciclista se están despla-
zando rápido
• Si un peatón va empujando un cochecito, una silla de ruedas, una bicicleta u otro
vehículo
• Cuando se conduce con un tiempo incle-
mente como fuertes lluvias, niebla, nieve o
tormentas de arena
• Al conducir a través de vapor o humo
• Cuando la iluminación del área circun-
dante es tenue, como al amanecer o al
anochecer, durante la noche o en el inte-
rior de un túnel, y provoca que un objeto
detectable parezca ser casi del mismo
color que su entorno
• Al circular por un lugar donde la ilumina-
ción cambia de forma repentina, como a la
entrada o la salida de un túnel
• El vehículo no se ha conducido durante un
tiempo determinado desde que se ha
puesto en marcha el sistema híbrido
• Mientras gira a derecha o izquierda y
durante unos segundos tras girar a dere-
cha o izquierda
• Mientras se recorre una curva y durante
unos segundos al salir de una curva
• Si el vehículo está derrapando
• Si la parte delantera del vehículo está más
alta o baja de lo normal
• Si las ruedas están mal alineadas
• Si una rasqueta del limpiaparabrisas está
bloqueando la cámara frontal
• El vehículo se conduce a una velocidad
extremadamente alta
• Al circular por una pendiente
• Si el sensor del radar o la cámara frontal
están mal alineados
• Al conducir por un carril de tráfico sepa-
rado por más de un carril donde los vehí-
culos que circulan en sentido contrario
conducen realizando un giro a la dere-
cha/izquierda
• Cuando su vehículo se encuentra muy
desalineado con el vehículo que circula en
sentido contrario en el carril opuesto
durante un giro a la derecha/izquierda

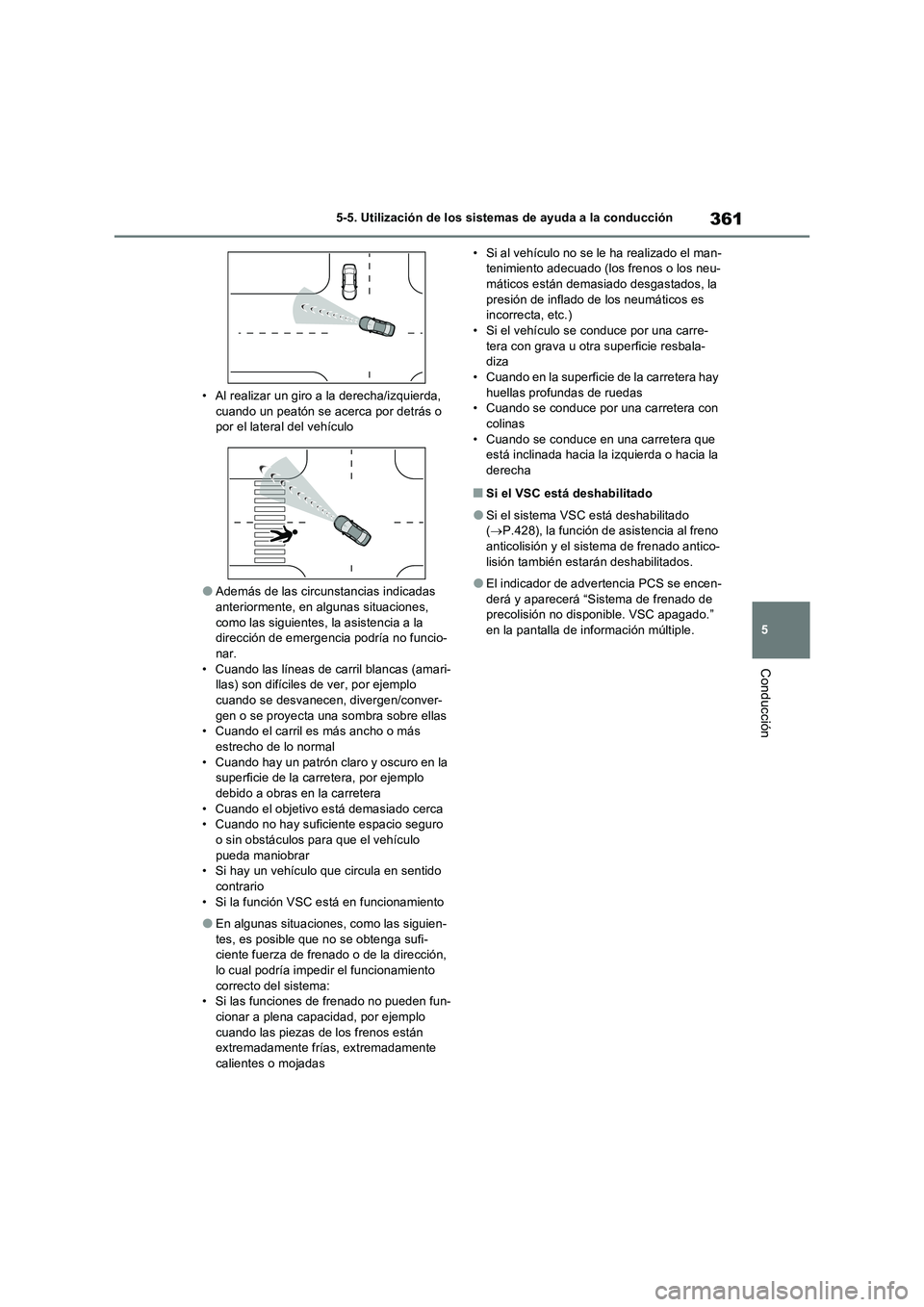

361
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
• Al realizar un giro a la derecha/izquierda,
cuando un peatón se acerca por detrás o
por el lateral del vehículo
●Además de las circunstancias indicadas
anteriormente, en algunas situaciones,
como las siguientes, la asistencia a la
dirección de emergencia podría no funcio-
nar.
• Cuando las líneas de carril blancas (amari-
llas) son difíciles de ver, por ejemplo
cuando se desvanecen, divergen/conver-
gen o se proyecta una sombra sobre ellas
• Cuando el carril es más ancho o más
estrecho de lo normal
• Cuando hay un patrón claro y oscuro en la
superficie de la carretera, por ejemplo
debido a obras en la carretera
• Cuando el objetivo está demasiado cerca
• Cuando no hay suficiente espacio seguro
o sin obstáculos para que el vehículo
pueda maniobrar
• Si hay un vehículo que circula en sentido
contrario
• Si la función VSC está en funcionamiento
●En algunas situaciones, como las siguien-
tes, es posible que no se obtenga sufi-
ciente fuerza de frenado o de la dirección,
lo cual podría impedir el funcionamiento
correcto del sistema:
• Si las funciones de frenado no pueden fun-
cionar a plena capacidad, por ejemplo
cuando las piezas de los frenos están
extremadamente frías, extremadamente
calientes o mojadas• Si al vehículo no se le ha realizado el man-
tenimiento adecuado (los frenos o los neu-
máticos están demasiado desgastados, la
presión de inflado de los neumáticos es
incorrecta, etc.)
• Si el vehículo se conduce por una carre-
tera con grava u otra superficie resbala-
diza
• Cuando en la superficie de la carretera hay
huellas profundas de ruedas
• Cuando se conduce por una carretera con
colinas
• Cuando se conduce en una carretera que
está inclinada hacia la izquierda o hacia la
derecha
■Si el VSC está deshabilitado
●Si el sistema VSC está deshabilitado
(P.428), la función de asistencia al freno
anticolisión y el sistema de frenado antico-
lisión también estarán deshabilitados.
●El indicador de advertencia PCS se encen-
derá y aparecerá “Sistema de frenado de
precolisión no disponible. VSC apagado.”
en la pantalla de información múltiple.

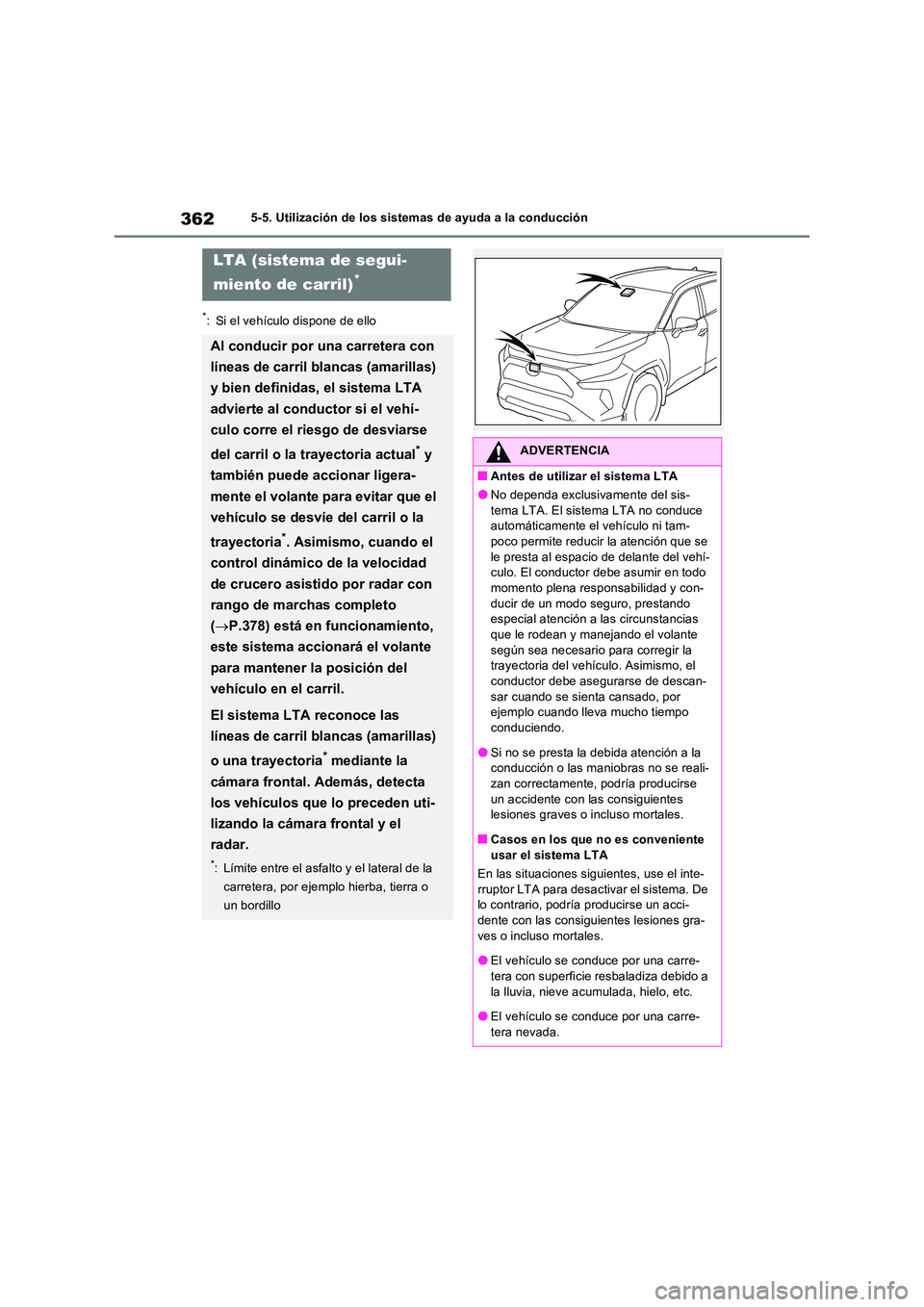

3625-5. Utilización de los sistemas de ayuda a la conducción
*: Si el vehículo dispone de ello
LTA (sistema de segui-
miento de carril)*
Al conducir por una carretera con
líneas de carril blancas (amarillas)
y bien definidas, el sistema LTA
advierte al conductor si el vehí-
culo corre el riesgo de desviarse
del carril o la trayectoria actual* y
también puede accionar ligera-
mente el volante para evitar que el
vehículo se desvíe del carril o la
trayectoria*. Asimismo, cuando el
control dinámico de la velocidad
de crucero asistido por radar con
rango de marchas completo
( P.378) está en funcionamiento,
este sistema accionará el volante
para mantener la posición del
vehículo en el carril.
El sistema LTA reconoce las
líneas de carril blancas (amarillas)
o una trayectoria* mediante la
cámara frontal. Además, detecta
los vehículos que lo preceden uti-
lizando la cámara frontal y el
radar.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o
un bordillo
ADVERTENCIA
■Antes de utilizar el sistema LTA
●No dependa exclusivamente del sis- tema LTA. El sistema LTA no conduce automáticamente el vehículo ni tam-
poco permite reducir la atención que se le presta al espacio de delante del vehí-culo. El conductor debe asumir en todo
momento plena responsabilidad y con- ducir de un modo seguro, prestando especial atención a las circunstancias
que le rodean y manejando el volante según sea necesario para corregir la trayectoria del vehículo. Asimismo, el
conductor debe asegurarse de descan- sar cuando se sienta cansado, por ejemplo cuando lleva mucho tiempo
conduciendo.
●Si no se presta la debida atención a la conducción o las maniobras no se reali-
zan correctamente, podría producirse un accidente con las consiguientes lesiones graves o incluso mortales.
■Casos en los que no es conveniente usar el sistema LTA
En las situaciones siguientes, use el inte-
rruptor LTA para desactivar el sistema. De lo contrario, podría producirse un acci-dente con las consiguientes lesiones gra-
ves o incluso mortales.
●El vehículo se conduce por una carre- tera con superficie resbaladiza debido a
la lluvia, nieve acumulada, hielo, etc.
●El vehículo se conduce por una carre- tera nevada.

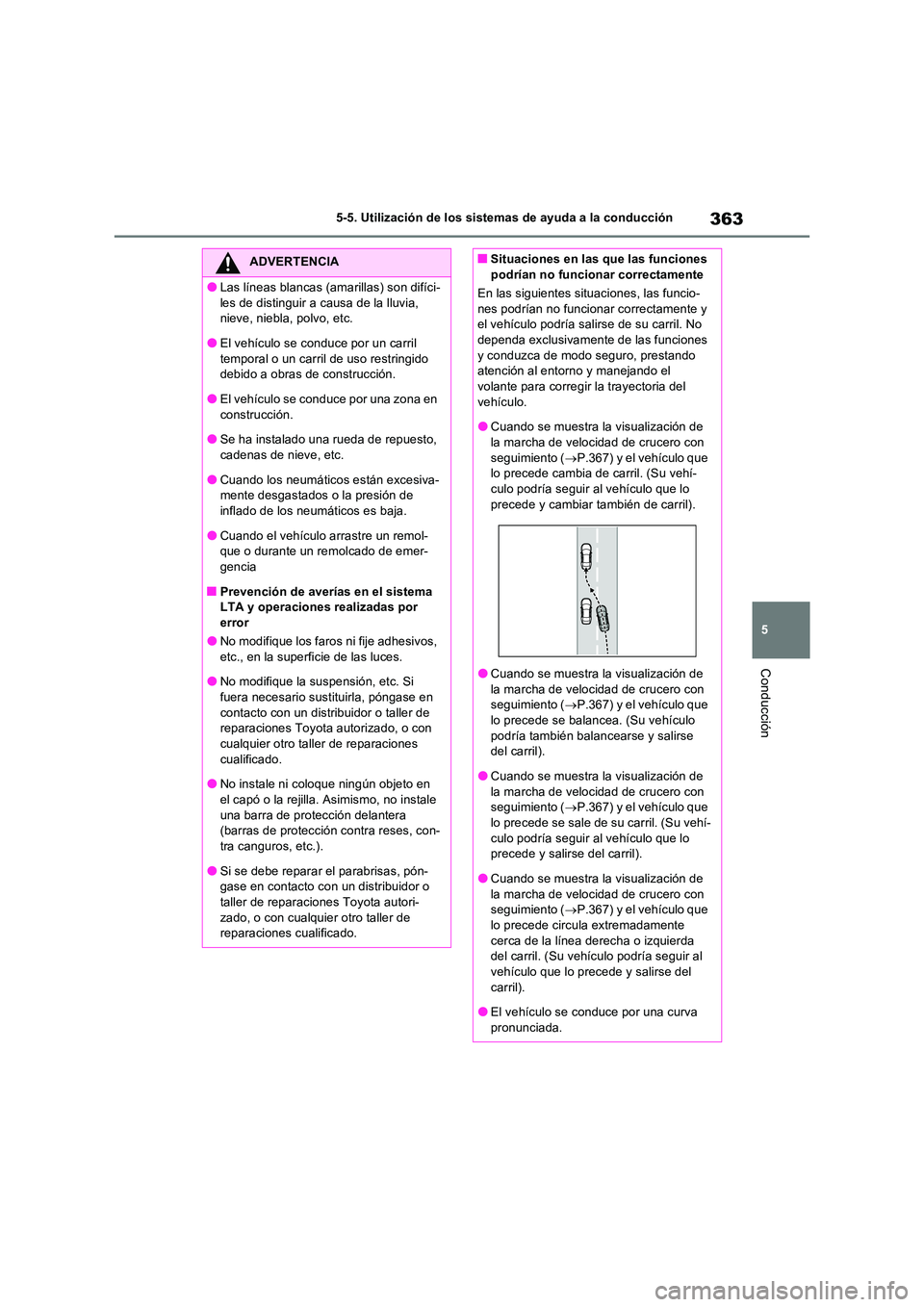

363
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
ADVERTENCIA
●Las líneas blancas (amarillas) son difíci-
les de distinguir a causa de la lluvia, nieve, niebla, polvo, etc.
●El vehículo se conduce por un carril
temporal o un carril de uso restringido debido a obras de construcción.
●El vehículo se conduce por una zona en
construcción.
●Se ha instalado una rueda de repuesto, cadenas de nieve, etc.
●Cuando los neumáticos están excesiva-mente desgastados o la presión de inflado de los neumáticos es baja.
●Cuando el vehículo arrastre un remol-que o durante un remolcado de emer-gencia
■Prevención de averías en el sistema LTA y operaciones realizadas por error
●No modifique los faros ni fije adhesivos,
etc., en la superficie de las luces.
●No modifique la suspensión, etc. Si fuera necesario sustituirla, póngase en
contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.
●No instale ni coloque ningún objeto en
el capó o la rejilla. Asimismo, no instale una barra de protección delantera (barras de protección contra reses, con-
tra canguros, etc.).
●Si se debe reparar el parabrisas, pón- gase en contacto con un distribuidor o
taller de reparaciones Toyota autori- zado, o con cualquier otro taller de reparaciones cualificado.
■Situaciones en las que las funciones podrían no funcionar correctamente
En las siguientes situaciones, las funcio-
nes podrían no funcionar correctamente y el vehículo podría salirse de su carril. No dependa exclusivamente de las funciones
y conduzca de modo seguro, prestando atención al entorno y manejando el volante para corregir la trayectoria del
vehículo.
●Cuando se muestra la visualización de la marcha de velocidad de crucero con
seguimiento ( P.367) y el vehículo que lo precede cambia de carril. (Su vehí-culo podría seguir al vehículo que lo
precede y cambiar también de carril).
●Cuando se muestra la visualización de
la marcha de velocidad de crucero con seguimiento ( P.367) y el vehículo que lo precede se balancea. (Su vehículo
podría también balancearse y salirse del carril).
●Cuando se muestra la visualización de
la marcha de velocidad de crucero con seguimiento ( P.367) y el vehículo que lo precede se sale de su carril. (Su vehí-
culo podría seguir al vehículo que lo precede y salirse del carril).
●Cuando se muestra la visualización de
la marcha de velocidad de crucero con seguimiento ( P.367) y el vehículo que lo precede circula extremadamente
cerca de la línea derecha o izquierda del carril. (Su vehículo podría seguir al vehículo que lo precede y salirse del
carril).
●El vehículo se conduce por una curva pronunciada.

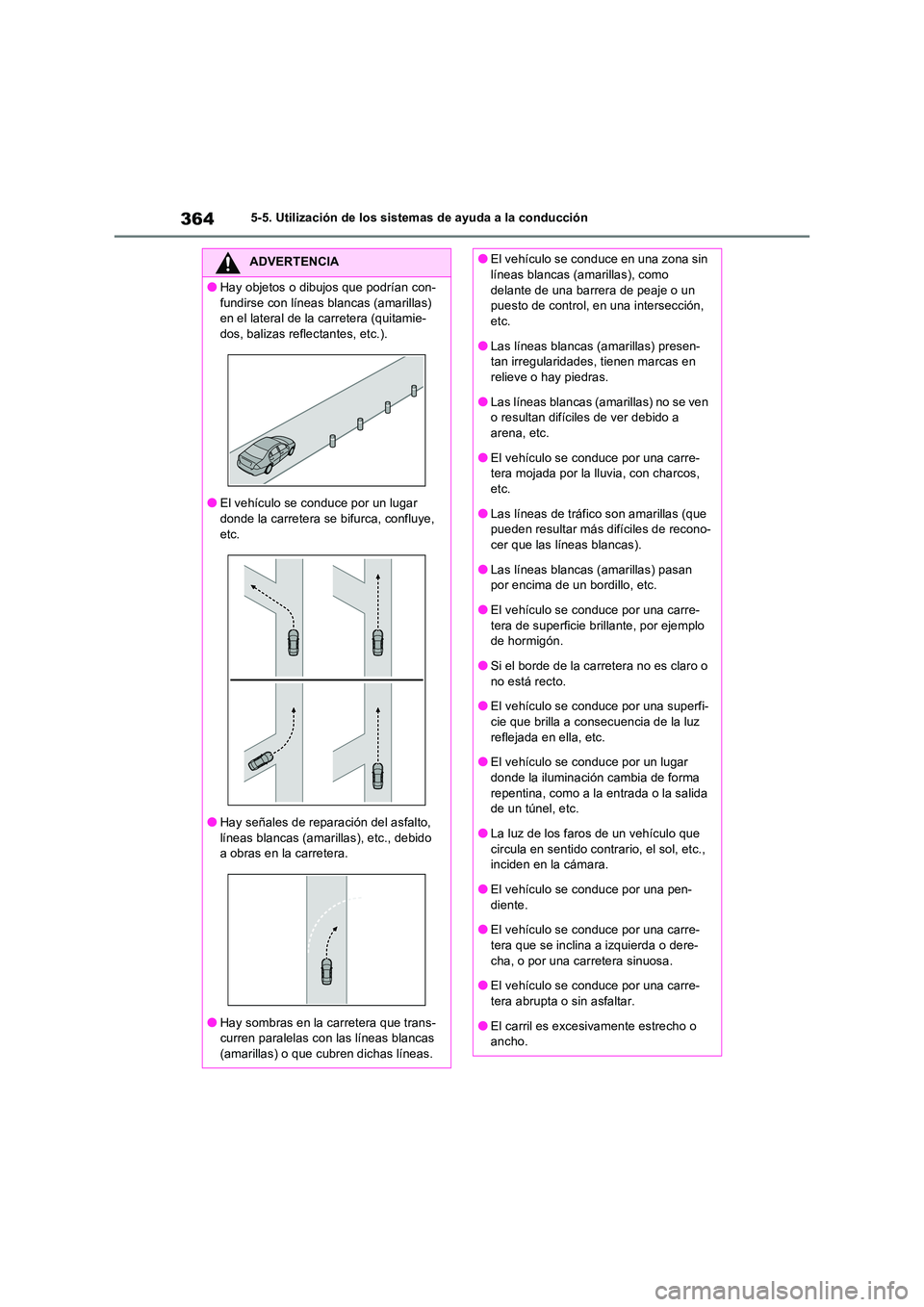

3645-5. Utilización de los sistemas de ayuda a la conducción
ADVERTENCIA
●Hay objetos o dibujos que podrían con-
fundirse con líneas blancas (amarillas) en el lateral de la carretera (quitamie-dos, balizas reflectantes, etc.).
●El vehículo se conduce por un lugar donde la carretera se bifurca, confluye,
etc.
●Hay señales de reparación del asfalto,
líneas blancas (amarillas), etc., debido a obras en la carretera.
●Hay sombras en la carretera que trans-curren paralelas con las líneas blancas (amarillas) o que cubren dichas líneas.
●El vehículo se conduce en una zona sin líneas blancas (amarillas), como
delante de una barrera de peaje o un puesto de control, en una intersección, etc.
●Las líneas blancas (amarillas) presen-tan irregularidades, tienen marcas en relieve o hay piedras.
●Las líneas blancas (amarillas) no se ven o resultan difíciles de ver debido a arena, etc.
●El vehículo se conduce por una carre-tera mojada por la lluvia, con charcos, etc.
●Las líneas de tráfico son amarillas (que pueden resultar más difíciles de recono-cer que las líneas blancas).
●Las líneas blancas (amarillas) pasan por encima de un bordillo, etc.
●El vehículo se conduce por una carre-
tera de superficie brillante, por ejemplo de hormigón.
●Si el borde de la carretera no es claro o
no está recto.
●El vehículo se conduce por una superfi- cie que brilla a consecuencia de la luz
reflejada en ella, etc.
●El vehículo se conduce por un lugar donde la iluminación cambia de forma
repentina, como a la entrada o la salida de un túnel, etc.
●La luz de los faros de un vehículo que
circula en sentido contrario, el sol, etc., inciden en la cámara.
●El vehículo se conduce por una pen-
diente.
●El vehículo se conduce por una carre- tera que se inclina a izquierda o dere-
cha, o por una carretera sinuosa.
●El vehículo se conduce por una carre- tera abrupta o sin asfaltar.
●El carril es excesivamente estrecho o ancho.

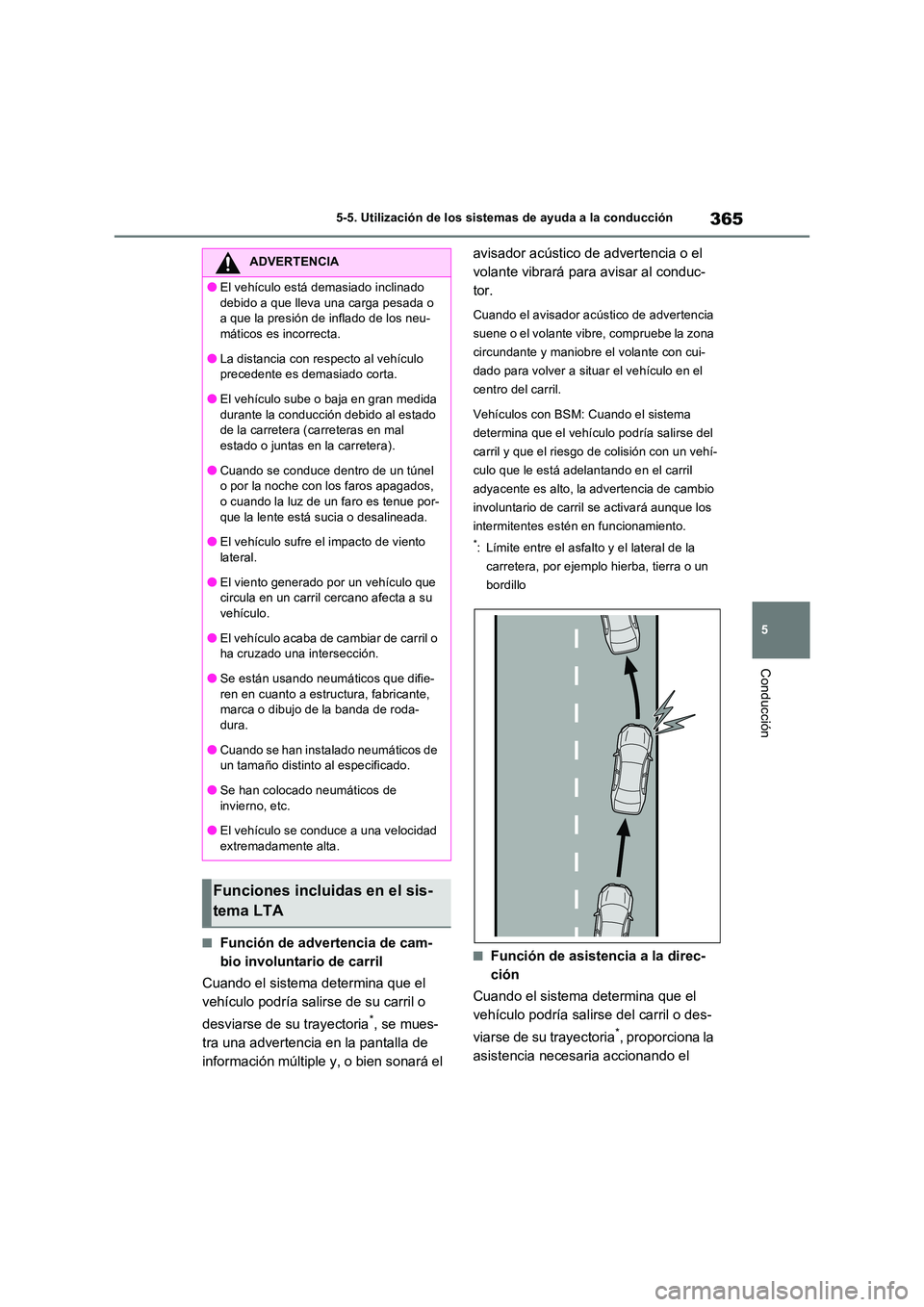

365
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Función de advertencia de cam-
bio involuntario de carril
Cuando el sistema determina que el
vehículo podría salirse de su carril o
desviarse de su trayectoria*, se mues-
tra una advertencia en la pantalla de
información múltiple y, o bien sonará el
avisador acústico de advertencia o el
volante vibrará para avisar al conduc-
tor.
Cuando el avisador acústico de advertencia
suene o el volante vibre, compruebe la zona
circundante y maniobre el volante con cui-
dado para volver a situar el vehículo en el
centro del carril.
Vehículos con BSM: Cuando el sistema
determina que el vehículo podría salirse del
carril y que el riesgo de colisión con un vehí-
culo que le está adelantando en el carril
adyacente es alto, la advertencia de cambio
involuntario de carril se activará aunque los
intermitentes estén en funcionamiento.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
■Función de asistencia a la direc-
ción
Cuando el sistema determina que el
vehículo podría salirse del carril o des-
viarse de su trayectoria*, proporciona la
asistencia necesaria accionando el
ADVERTENCIA
●El vehículo está demasiado inclinado
debido a que lleva una carga pesada o a que la presión de inflado de los neu-máticos es incorrecta.
●La distancia con respecto al vehículo precedente es demasiado corta.
●El vehículo sube o baja en gran medida
durante la conducción debido al estado de la carretera (carreteras en mal estado o juntas en la carretera).
●Cuando se conduce dentro de un túnel o por la noche con los faros apagados, o cuando la luz de un faro es tenue por-
que la lente está sucia o desalineada.
●El vehículo sufre el impacto de viento lateral.
●El viento generado por un vehículo que circula en un carril cercano afecta a su vehículo.
●El vehículo acaba de cambiar de carril o ha cruzado una intersección.
●Se están usando neumáticos que difie-
ren en cuanto a estructura, fabricante, marca o dibujo de la banda de roda-
dura.
●Cuando se han instalado neumáticos de un tamaño distinto al especificado.
●Se han colocado neumáticos de invierno, etc.
●El vehículo se conduce a una velocidad
extremadamente alta.
Funciones incluidas en el sis-
tema LTA

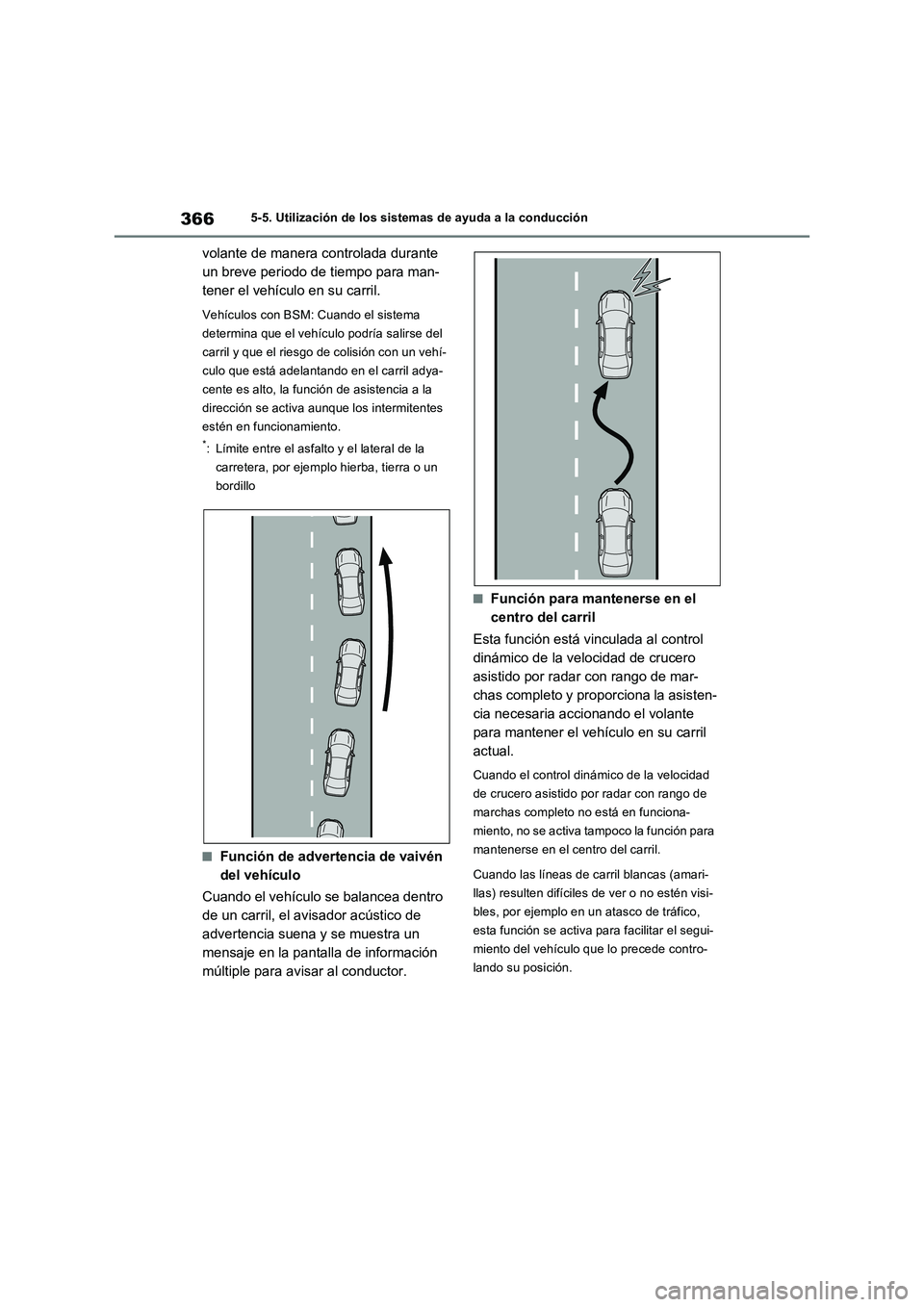

3665-5. Utilización de los sistemas de ayuda a la conducción
volante de manera controlada durante
un breve periodo de tiempo para man-
tener el vehículo en su carril.
Vehículos con BSM: Cuando el sistema
determina que el vehículo podría salirse del
carril y que el riesgo de colisión con un vehí-
culo que está adelantando en el carril adya-
cente es alto, la función de asistencia a la
dirección se activa aunque los intermitentes
estén en funcionamiento.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
■Función de advertencia de vaivén
del vehículo
Cuando el vehículo se balancea dentro
de un carril, el avisador acústico de
advertencia suena y se muestra un
mensaje en la pantalla de información
múltiple para avisar al conductor.
■Función para mantenerse en el
centro del carril
Esta función está vinculada al control
dinámico de la velocidad de crucero
asistido por radar con rango de mar-
chas completo y proporciona la asisten-
cia necesaria accionando el volante
para mantener el vehículo en su carril
actual.
Cuando el control dinámico de la velocidad
de crucero asistido por radar con rango de
marchas completo no está en funciona-
miento, no se activa tampoco la función para
mantenerse en el centro del carril.
Cuando las líneas de carril blancas (amari-
llas) resulten difíciles de ver o no estén visi-
bles, por ejemplo en un atasco de tráfico,
esta función se activa para facilitar el segui-
miento del vehículo que lo precede contro-
lando su posición.

367
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Activación/desactivación de la
función para mantenerse en el
centro del carril
Pulse el interruptor LTA.
La función para mantenerse en el centro del
carril se activará o se desactivará cada vez
que se pulse el interruptor.
Función para mantenerse en el centro
del carril activada: Se muestra “LTA
Asistencia de dirección activada Cen-
trado del carril activado”.
La próxima vez que se ponga en fun-cionamiento el sistema híbrido, el sis-
tema LTA seguirá en el mismo estado
en el que se encontraba (activado).
■Desactivación del sistema LTA
Pulse y mantenga pulsado el
interruptor LTA
El indicador luminoso LTA se apaga cuando
el sistema LTA se coloca en OFF.
Para activar el sistema, pulse otra vez el
interruptor.
El sistema LTA se activa cada vez que el
interruptor de arranque se coloca en ON.
Sin embargo, la función para mantenerse en
el centro del carril permanece o bien en el
estado activado o bien en estado desacti-
vado antes de que el interruptor de arranque
se coloque en OFF.
Vehículos con pantalla de
7 pulgadas
Indicador luminoso LTA
La iluminación del indicador informa al con-
ductor del estado de funcionamiento del sis-
tema.
Iluminado en blanco: El sistema LTA está en
funcionamiento.
Iluminado en verde: La asistencia al volante
de la función de asistencia a la dirección o
Configuración del sistema LTA
Indicaciones en la pantalla de
información múltiple
A

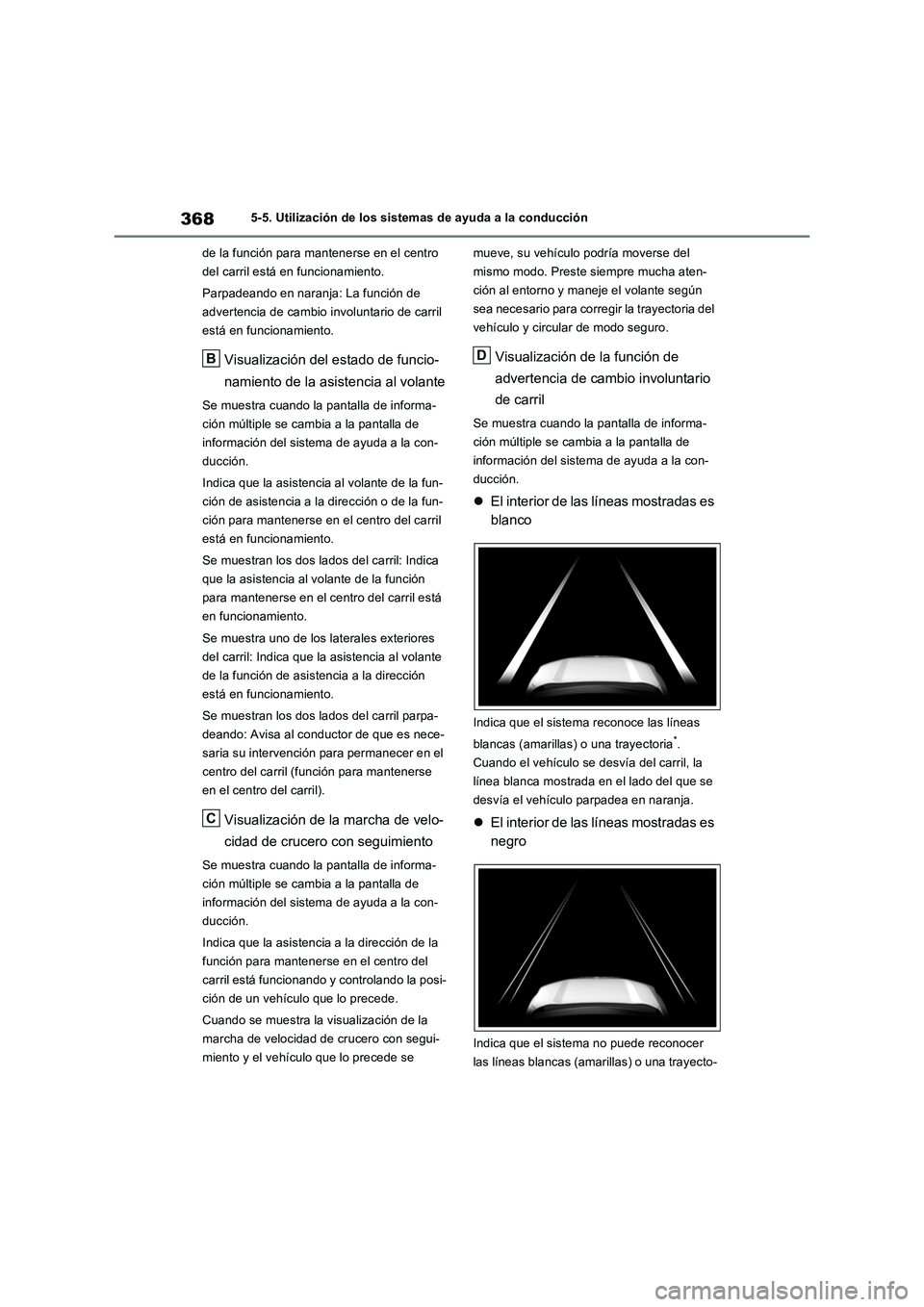

3685-5. Utilización de los sistemas de ayuda a la conducción
de la función para mantenerse en el centro
del carril está en funcionamiento.
Parpadeando en naranja: La función de
advertencia de cambio involuntario de carril
está en funcionamiento.
Visualización del estado de funcio-
namiento de la asistencia al volante
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
Indica que la asistencia al volante de la fun-
ción de asistencia a la dirección o de la fun-
ción para mantenerse en el centro del carril
está en funcionamiento.
Se muestran los dos lados del carril: Indica
que la asistencia al volante de la función
para mantenerse en el centro del carril está
en funcionamiento.
Se muestra uno de los laterales exteriores
del carril: Indica que la asistencia al volante
de la función de asistencia a la dirección
está en funcionamiento.
Se muestran los dos lados del carril parpa-
deando: Avisa al conductor de que es nece-
saria su intervención para permanecer en el
centro del carril (función para mantenerse
en el centro del carril).
Visualización de la marcha de velo-
cidad de crucero con seguimiento
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
Indica que la asistencia a la dirección de la
función para mantenerse en el centro del
carril está funcionando y controlando la posi-
ción de un vehículo que lo precede.
Cuando se muestra la visualización de la
marcha de velocidad de crucero con segui-
miento y el vehículo que lo precede se mueve, su vehículo podría moverse del
mismo modo. Preste siempre mucha aten-
ción al entorno y maneje el volante según
sea necesario para corregir la trayectoria del
vehículo y circular de modo seguro.
Visualización de la función de
advertencia de cambio involuntario
de carril
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
El interior de las líneas mostradas es
blanco
Indica que el sistema reconoce las líneas
blancas (amarillas) o una trayectoria
*.
Cuando el vehículo se desvía del carril, la
línea blanca mostrada en el lado del que se
desvía el vehículo parpadea en naranja.
El interior de las líneas mostradas es
negro
Indica que el sistema no puede reconocer
las líneas blancas (amarillas) o una trayecto-
B
C
D
