TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

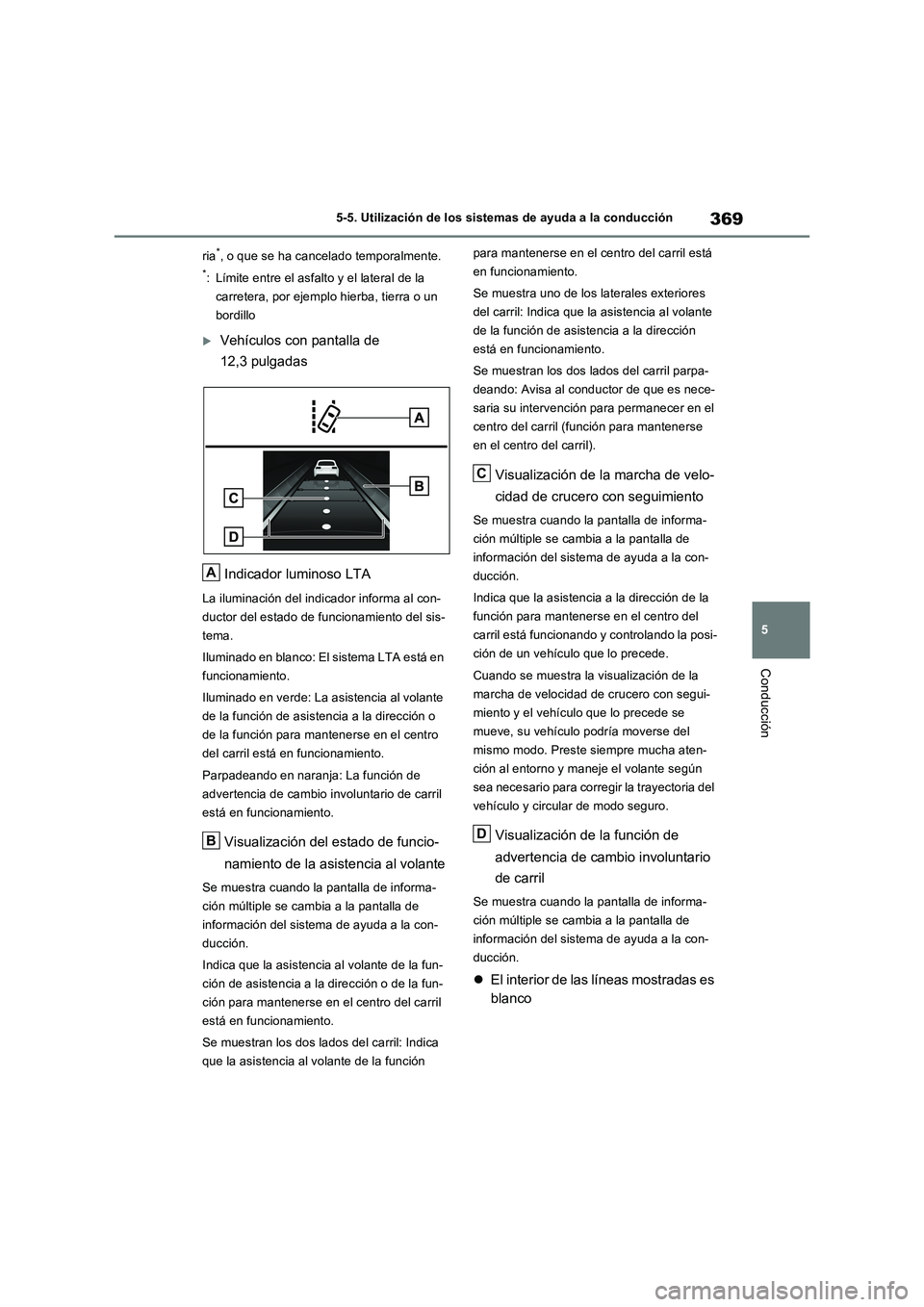

369
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
ria*, o que se ha cancelado temporalmente.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
Vehículos con pantalla de
12,3 pulgadas
Indicador luminoso LTA
La iluminación del indicador informa al con-
ductor del estado de funcionamiento del sis-
tema.
Iluminado en blanco: El sistema LTA está en
funcionamiento.
Iluminado en verde: La asistencia al volante
de la función de asistencia a la dirección o
de la función para mantenerse en el centro
del carril está en funcionamiento.
Parpadeando en naranja: La función de
advertencia de cambio involuntario de carril
está en funcionamiento.
Visualización del estado de funcio-
namiento de la asistencia al volante
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
Indica que la asistencia al volante de la fun-
ción de asistencia a la dirección o de la fun-
ción para mantenerse en el centro del carril
está en funcionamiento.
Se muestran los dos lados del carril: Indica
que la asistencia al volante de la función para mantenerse en el centro del carril está
en funcionamiento.
Se muestra uno de los laterales exteriores
del carril: Indica que la asistencia al volante
de la función de asistencia a la dirección
está en funcionamiento.
Se muestran los dos lados del carril parpa-
deando: Avisa al conductor de que es nece-
saria su intervención para permanecer en el
centro del carril (función para mantenerse
en el centro del carril).
Visualización de la marcha de velo-
cidad de crucero con seguimiento
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
Indica que la asistencia a la dirección de la
función para mantenerse en el centro del
carril está funcionando y controlando la posi-
ción de un vehículo que lo precede.
Cuando se muestra la visualización de la
marcha de velocidad de crucero con segui-
miento y el vehículo que lo precede se
mueve, su vehículo podría moverse del
mismo modo. Preste siempre mucha aten-
ción al entorno y maneje el volante según
sea necesario para corregir la trayectoria del
vehículo y circular de modo seguro.
Visualización de la función de
advertencia de cambio involuntario
de carril
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
El interior de las líneas mostradas es
blanco
A
B
C
D

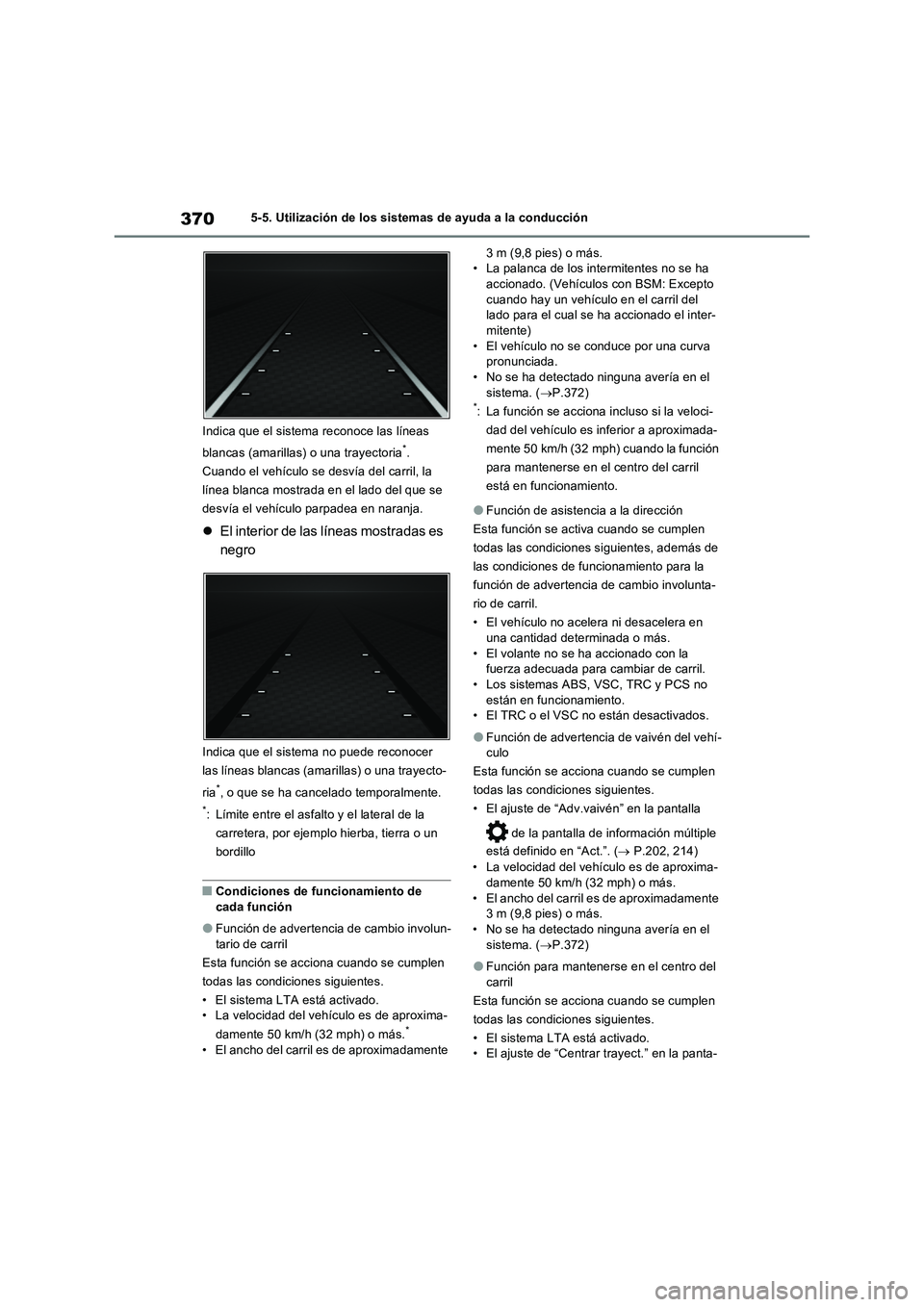

3705-5. Utilización de los sistemas de ayuda a la conducción
Indica que el sistema reconoce las líneas
blancas (amarillas) o una trayectoria
*.
Cuando el vehículo se desvía del carril, la
línea blanca mostrada en el lado del que se
desvía el vehículo parpadea en naranja.
El interior de las líneas mostradas es
negro
Indica que el sistema no puede reconocer
las líneas blancas (amarillas) o una trayecto-
ria
*, o que se ha cancelado temporalmente.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
■Condiciones de funcionamiento de
cada función
●Función de advertencia de cambio involun-
tario de carril
Esta función se acciona cuando se cumplen
todas las condiciones siguientes.
• El sistema LTA está activado.
• La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o más.
*
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• La palanca de los intermitentes no se ha
accionado. (Vehículos con BSM: Excepto
cuando hay un vehículo en el carril del
lado para el cual se ha accionado el inter-
mitente)
• El vehículo no se conduce por una curva
pronunciada.
• No se ha detectado ninguna avería en el
sistema. (P.372)
*: La función se acciona incluso si la veloci-
dad del vehículo es inferior a aproximada-
mente 50 km/h (32 mph) cuando la función
para mantenerse en el centro del carril
está en funcionamiento.
●Función de asistencia a la dirección
Esta función se activa cuando se cumplen
todas las condiciones siguientes, además de
las condiciones de funcionamiento para la
función de advertencia de cambio involunta-
rio de carril.
• El vehículo no acelera ni desacelera en
una cantidad determinada o más.
• El volante no se ha accionado con la
fuerza adecuada para cambiar de carril.
• Los sistemas ABS, VSC, TRC y PCS no
están en funcionamiento.
• El TRC o el VSC no están desactivados.
●Función de advertencia de vaivén del vehí-
culo
Esta función se acciona cuando se cumplen
todas las condiciones siguientes.
• El ajuste de “Adv.vaivén” en la pantalla
de la pantalla de información múltiple
está definido en “Act.”. ( P.202, 214)
• La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente
3 m (9,8 pies) o más.
• No se ha detectado ninguna avería en el
sistema. (P.372)
●Función para mantenerse en el centro del
carril
Esta función se acciona cuando se cumplen
todas las condiciones siguientes.
• El sistema LTA está activado.
• El ajuste de “Centrar trayect.” en la panta-

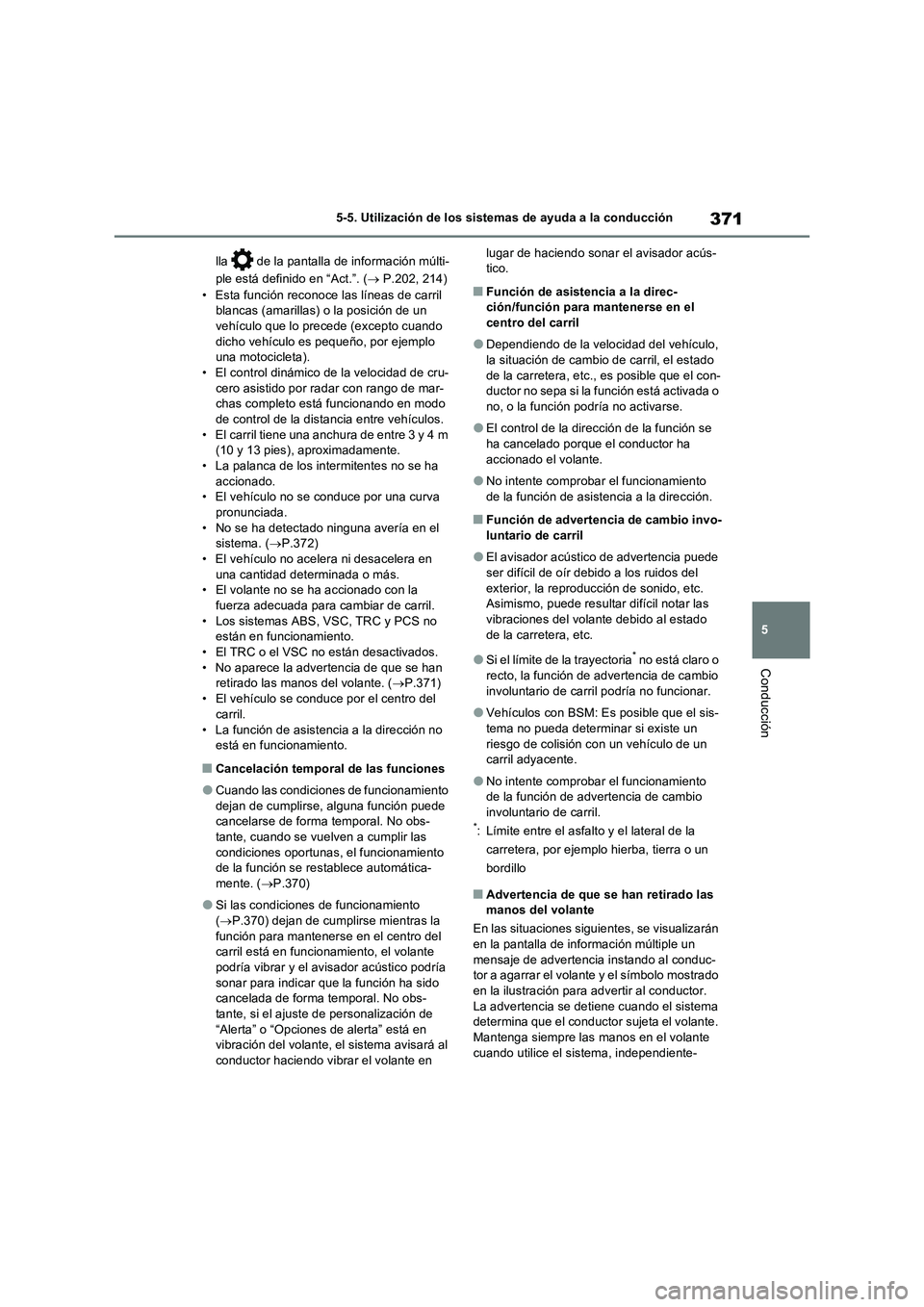

371
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
lla de la pantalla de información múlti-
ple está definido en “Act.”. ( P.202, 214)
• Esta función reconoce las líneas de carril
blancas (amarillas) o la posición de un
vehículo que lo precede (excepto cuando
dicho vehículo es pequeño, por ejemplo
una motocicleta).
• El control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo está funcionando en modo
de control de la distancia entre vehículos.
• El carril tiene una anchura de entre 3 y 4 m
(10 y 13 pies), aproximadamente.
• La palanca de los intermitentes no se ha
accionado.
• El vehículo no se conduce por una curva
pronunciada.
• No se ha detectado ninguna avería en el
sistema. (P.372)
• El vehículo no acelera ni desacelera en
una cantidad determinada o más.
• El volante no se ha accionado con la
fuerza adecuada para cambiar de carril.
• Los sistemas ABS, VSC, TRC y PCS no
están en funcionamiento.
• El TRC o el VSC no están desactivados.
• No aparece la advertencia de que se han
retirado las manos del volante. (P.371)
• El vehículo se conduce por el centro del
carril.
• La función de asistencia a la dirección no
está en funcionamiento.
■Cancelación temporal de las funciones
●Cuando las condiciones de funcionamiento
dejan de cumplirse, alguna función puede
cancelarse de forma temporal. No obs-
tante, cuando se vuelven a cumplir las
condiciones oportunas, el funcionamiento
de la función se restablece automática-
mente. (P.370)
●Si las condiciones de funcionamiento
(P.370) dejan de cumplirse mientras la
función para mantenerse en el centro del
carril está en funcionamiento, el volante
podría vibrar y el avisador acústico podría
sonar para indicar que la función ha sido
cancelada de forma temporal. No obs-
tante, si el ajuste de personalización de
“Alerta” o “Opciones de alerta” está en
vibración del volante, el sistema avisará al
conductor haciendo vibrar el volante en lugar de haciendo sonar el avisador acús-
tico.
■Función de asistencia a la direc-
ción/función para mantenerse en el
centro del carril
●Dependiendo de la velocidad del vehículo,
la situación de cambio de carril, el estado
de la carretera, etc., es posible que el con-
ductor no sepa si la función está activada o
no, o la función podría no activarse.
●El control de la dirección de la función se
ha cancelado porque el conductor ha
accionado el volante.
●No intente comprobar el funcionamiento
de la función de asistencia a la dirección.
■Función de advertencia de cambio invo-
luntario de carril
●El avisador acústico de advertencia puede
ser difícil de oír debido a los ruidos del
exterior, la reproducción de sonido, etc.
Asimismo, puede resultar difícil notar las
vibraciones del volante debido al estado
de la carretera, etc.
●Si el límite de la trayectoria* no está claro o
recto, la función de advertencia de cambio
involuntario de carril podría no funcionar.
●Vehículos con BSM: Es posible que el sis-
tema no pueda determinar si existe un
riesgo de colisión con un vehículo de un
carril adyacente.
●No intente comprobar el funcionamiento
de la función de advertencia de cambio
involuntario de carril.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
■Advertencia de que se han retirado las
manos del volante
En las situaciones siguientes, se visualizarán
en la pantalla de información múltiple un
mensaje de advertencia instando al conduc-
tor a agarrar el volante y el símbolo mostrado
en la ilustración para advertir al conductor.
La advertencia se detiene cuando el sistema
determina que el conductor sujeta el volante.
Mantenga siempre las manos en el volante
cuando utilice el sistema, independiente-

3725-5. Utilización de los sistemas de ayuda a la conducción
mente de las advertencias.
●Cuando el sistema determina que el con-
ductor no está sujetando el volante mien-
tras la función para mantenerse en el
centro del carril está en funcionamiento
Si el conductor sigue sin poner las manos en
el volante, suena el avisador acústico, se
avisa al conductor y la función se cancela
temporalmente. Esta advertencia también
funciona del mismo modo cuando el conduc-
tor acciona el volante de forma continua y
muy levemente.
El avisador acústico también suena aunque
el tipo de alerta esté ajustado en vibración
del volante.
●Cuando el sistema determina que el vehí-
culo podría desviarse del carril durante la
conducción por una curva mientras la fun-
ción para mantenerse en el centro del
carril está en funcionamiento.
Dependiendo del estado del vehículo y de la
carretera, la advertencia podría no activarse.
●Cuando el sistema determina que el con-
ductor está conduciendo sin sujetar el
volante mientras la asistencia al volante de
la función de asistencia a la dirección está
en funcionamiento.
Si el conductor sigue sin poner las manos en
el volante mientras la asistencia al volante
está en funcionamiento, suena el avisador
acústico y se avisa al conductor. Cada vez
que suena el avisador acústico, suena
durante más tiempo.
El avisador acústico también suena aunque
el tipo de alerta esté ajustado en vibración
del volante.
■Función de advertencia de vaivén del
vehículo
Cuando el sistema determina que el vehículo
se está balanceando y la función de adver-
tencia de vaivén del vehículo está activa,
suena un avisador acústico y se muestran
simultáneamente en la pantalla de informa-
ción múltiple tanto un mensaje de adverten-
cia que insta al conductor a descansar como
el símbolo mostrado en la ilustración.
Dependiendo del estado del vehículo y de la
carretera, la advertencia podría no activarse.
■Mensaje de advertencia
Si el mensaje de advertencia siguiente se
muestra en la pantalla de información múlti-
ple y el indicador luminoso LTA se ilumina en
color naranja, siga el procedimiento de locali-
zación y resolución de problemas oportuno.
Además, si se muestra algún mensaje de
advertencia distinto, siga las instrucciones
indicadas en la pantalla.
●“Avería de LTA Visite su concesionario”
El sistema podría no estar funcionando
correctamente. Lleve el vehículo a un distri-
buidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.
●“LTA no disponible”
El sistema se ha cancelado temporalmente
debido a una avería en un sensor distinto a la
cámara frontal. Desactive el sistema LTA,
espere un breve periodo de tiempo y, a conti-
nuación, vuelva a activar el sistema LTA.
●“LTA no disponible a velocidad actual”
La función no se puede utilizar porque la
velocidad del vehículo supera el rango de
funcionamiento del sistema LTA. Conduzca

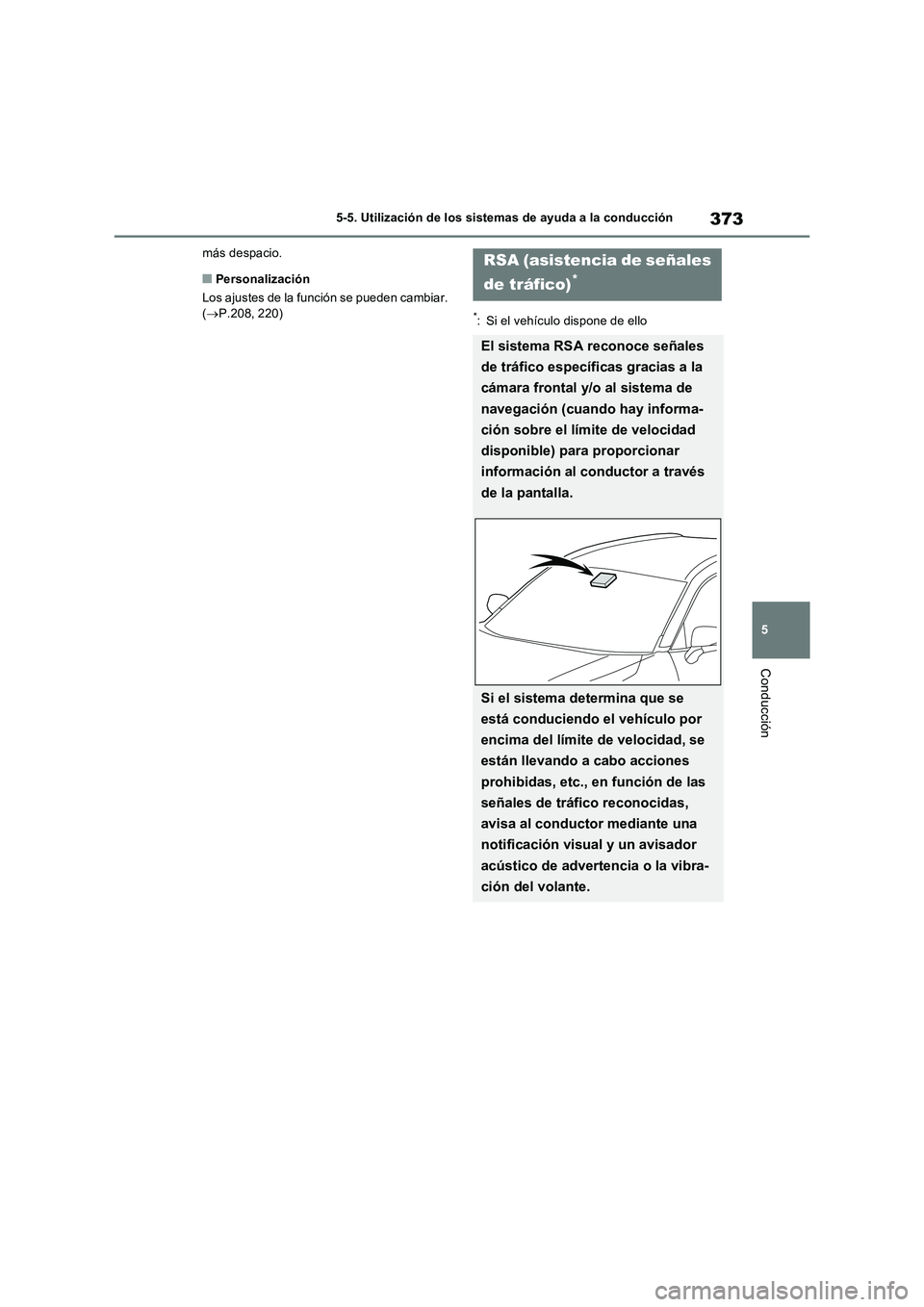

373
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
más despacio.
■Personalización
Los ajustes de la función se pueden cambiar.
(P.208, 220)
*: Si el vehículo dispone de ello
RSA (asistencia de señales
de tráfico)
*
El sistema RSA reconoce señales
de tráfico específicas gracias a la
cámara frontal y/o al sistema de
navegación (cuando hay informa-
ción sobre el límite de velocidad
disponible) para proporcionar
información al conductor a través
de la pantalla.
Si el sistema determina que se
está conduciendo el vehículo por
encima del límite de velocidad, se
están llevando a cabo acciones
prohibidas, etc., en función de las
señales de tráfico reconocidas,
avisa al conductor mediante una
notificación visual y un avisador
acústico de advertencia o la vibra-
ción del volante.

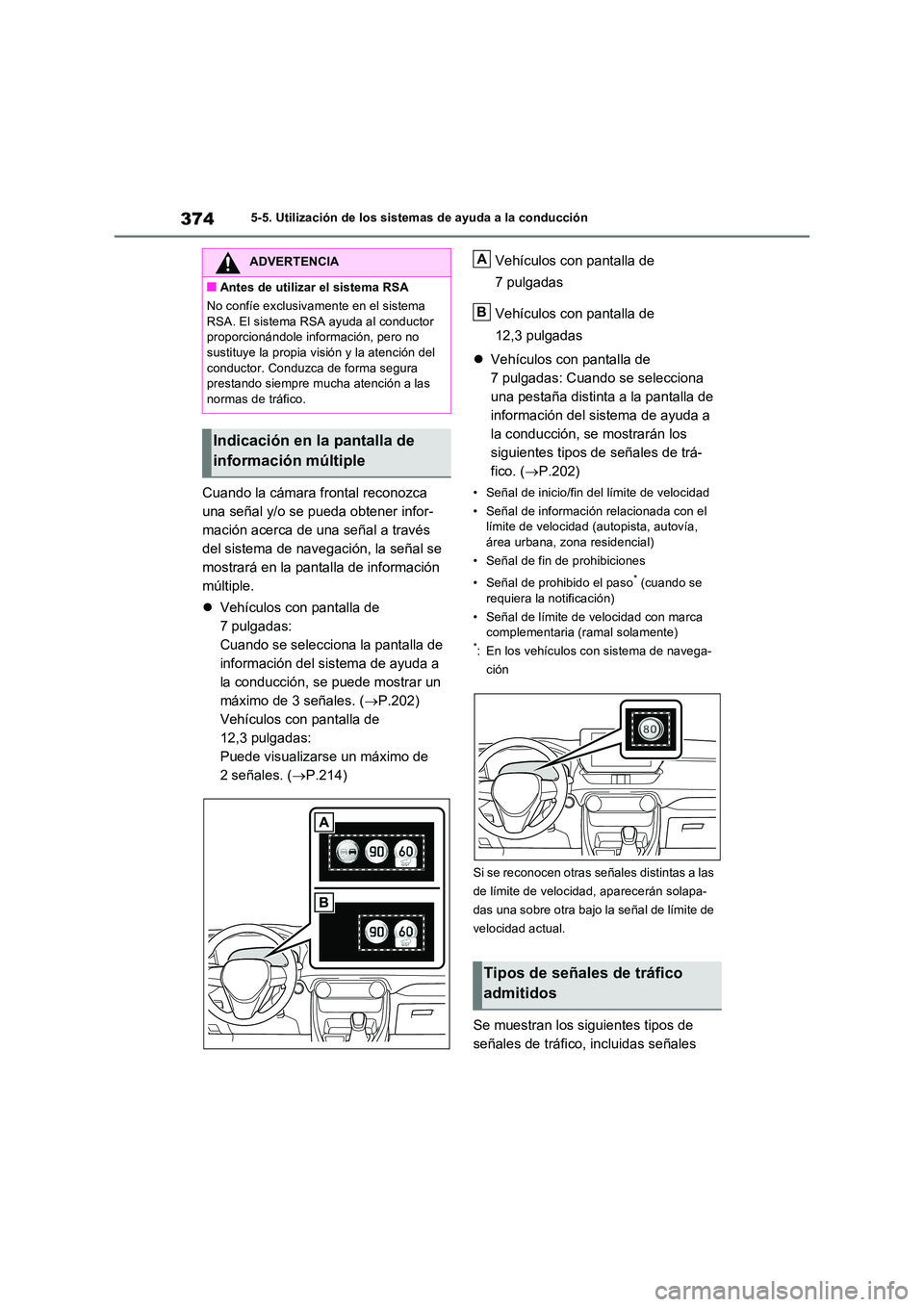

3745-5. Utilización de los sistemas de ayuda a la conducción
Cuando la cámara frontal reconozca
una señal y/o se pueda obtener infor-
mación acerca de una señal a través
del sistema de navegación, la señal se
mostrará en la pantalla de información
múltiple.
 Vehículos con pantalla de
7 pulgadas:
Cuando se selecciona la pantalla de
información del sistema de ayuda a
la conducción, se puede mostrar un
máximo de 3 señales. ( P.202)
Vehículos con pantalla de
12,3 pulgadas:
Puede visualizarse un máximo de
2 señales. ( P.214)
Vehículos con pantalla de
7 pulgadas
Vehículos con pantalla de
12,3 pulgadas
 Vehículos con pantalla de
7 pulgadas: Cuando se selecciona
una pestaña distinta a la pantalla de
información del sistema de ayuda a
la conducción, se mostrarán los
siguientes tipos de señales de trá-
fico. ( P.202)
• Señal de inicio/fin del límite de velocidad
• Señal de información relacionada con el límite de velocidad (autopista, autovía,
área urbana, zona residencial)
• Señal de fin de prohibiciones
• Señal de prohibido el paso* (cuando se
requiera la notificación)
• Señal de límite de velocidad con marca complementaria (ramal solamente)*: En los vehículos con sistema de navega-
ción
Si se reconocen otras señales distintas a las
de límite de velocidad, aparecerán solapa-
das una sobre otra bajo la señal de límite de
velocidad actual.
Se muestran los siguientes tipos de
señales de tráfico, incluidas señales
ADVERTENCIA
■Antes de utilizar el sistema RSA
No confíe exclusivamente en el sistema
RSA. El sistema RSA ayuda al conductor proporcionándole información, pero no sustituye la propia visión y la atención del
conductor. Conduzca de forma segura prestando siempre mu cha atención a las normas de tráfico.
Indicación en la pantalla de
información múltiple
Tipos de señales de tráfico
admitidos
A
B

375
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
electrónicas y señales intermitentes.
Es posible que no se muestren señales de
tráfico no oficiales (distintas a las recogidas
por la Convención de Viena sobre Señaliza-
ción Vial) o aquellas señales de tráfico que
hayan sido aprobadas recientemente.
Señales de tráfico de límite de velo-
cidad
*
*: Se muestra cuando no hay ninguna
señal de límite de velocidad o información
relacionada con el límite de velocidad dis-
ponible.
Información relacionada con el límite
de velocidad
*1,2
*1: Se muestra cuando se reconoce una
señal pero no se puede obtener informa-
ción sobre el límite de velocidad para la
carretera a través del sistema de nave-
gación
*2: Se muestra cuando no hay ninguna
señal de límite de velocidad o informa-
ción relacionada con el límite de veloci-
dad disponible.
Señales de prohibición de adelanta-
miento
Otras señales de tráfico
Inicio de límite de velocidad/ini-
cio de zona con velocidad
máxima
Fin de límite de velocidad/fin de
zona con velocidad máxima
Entrada a la autopista
Salida de la autopista
Entrada a la autovía
Salida de la autovía
Inicio de área urbana
Fin de área urbana
Inicio de área urbana
Fin de área urbana
Inicio de zona residencial
Fin de zona residencial
Inicio de la prohibición de ade-
lantamiento
Fin de la prohibición de adelan-
tamiento
Prohibido el paso
*

3765-5. Utilización de los sistemas de ayuda a la conducción
*: En los vehículos con sistema de navega-
ción
Límite de velocidad con marca com-
plementaria
*1
*1: Se muestra simultáneamente con el
límite de velocidad.
*2: El contenido no se reconoce.
*3: Si al cambiar de carril no se acciona el
indicador luminoso de los intermitentes,
la marca no se muestra.
El sistema RSA avisa al conductor en
las siguientes situaciones.
Cuando la velocidad del vehículo
supere el umbral de notificación de
velocidad de la señal de límite de velocidad mostrada, la visualización
de la señal se resaltará y sonará un
avisador acústico.
Cuando el sistema RSA reconoce
una señal de prohibido el paso y
detecta que el vehículo circula por
un área en la que la entrada está
prohibida según la información del
mapa del sistema de navegación, la
señal de prohibido el paso parpadea
y suena un avisador acústico. (En
los vehículos con sistema de nave-
gación)
Cuando se detecta que su vehículo
está adelantando mientras la panta-
lla de información múltiple muestra
una señal de prohibición de adelan-
tamiento, la señal visualizada parpa-
dea y el volante vibra.
En función de la situación, las condicio-
nes de tráfico (dirección del tráfico, uni-
dad de velocidad) podrían percibirse de
forma equivocada, por lo que la función
de notificación podría no funcionar
correctamente.
■Procedimiento de ajuste
P.208, 220
■Apagado automático de la visualización
de señales del sistema RSA
Una o más señales se apagan automática-
mente en las siguientes situaciones.
●No se ha reconocido ninguna señal
durante cierta distancia.
●La carretera cambia debido a un giro a
derecha o izquierda, etc.
■Situaciones en las que la función podría
no activarse o no detectar correcta-
mente
En las siguientes situaciones, el sistema
RSA no funciona con normalidad y podría no
reconocer señales, mostrar una señal inco-
rrecta, etc. No obstante, esto no indica una
avería. Fin de prohibiciones
Stop
Mojado
Lluvia
Hielo
Hay marca complementaria
*2
Ramal de salida a la dere-
cha
*3
Ramal de salida a la
izquierda
*3
Tiempo
Función de notificación

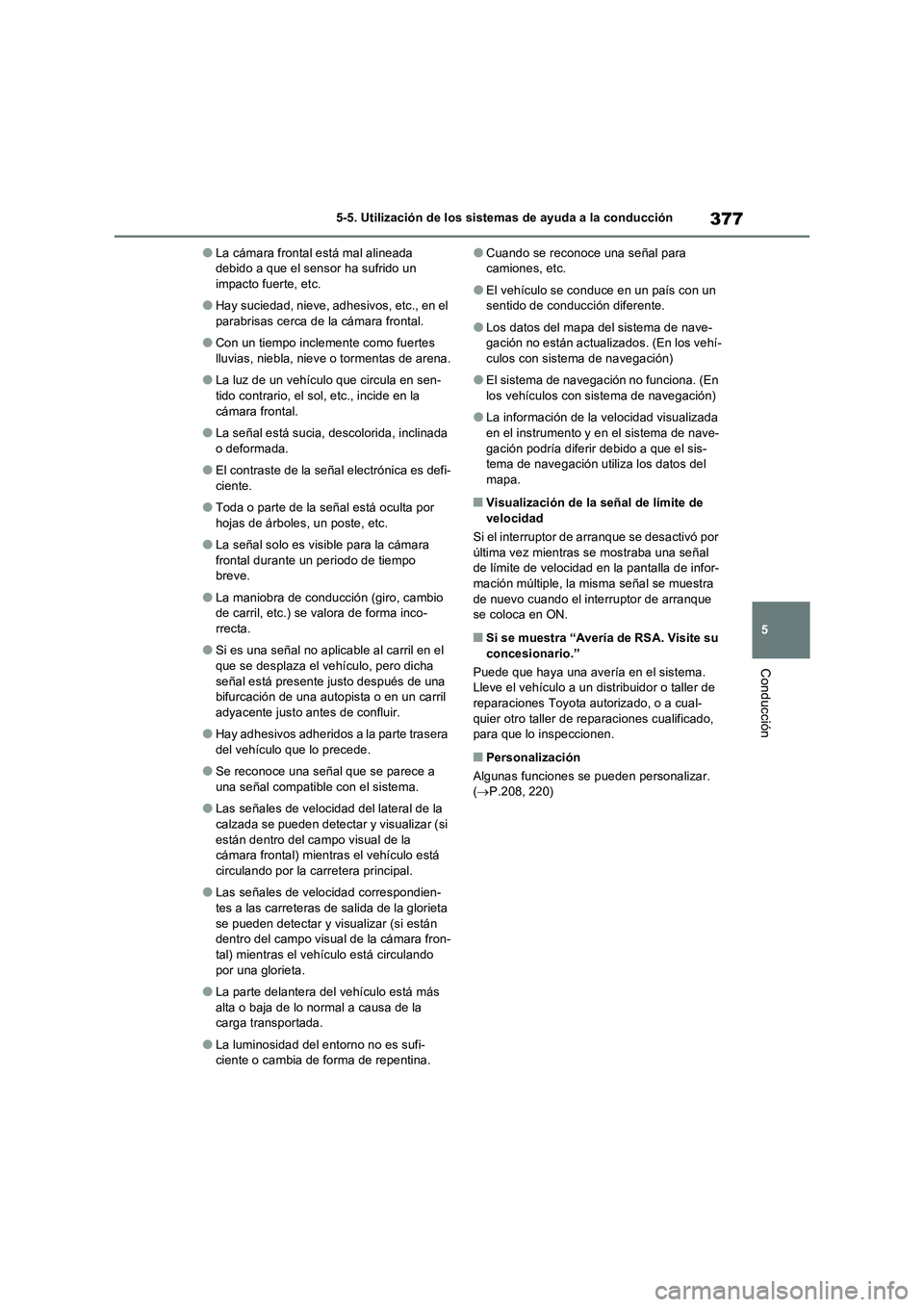

377
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
●La cámara frontal está mal alineada
debido a que el sensor ha sufrido un
impacto fuerte, etc.
●Hay suciedad, nieve, adhesivos, etc., en el
parabrisas cerca de la cámara frontal.
●Con un tiempo inclemente como fuertes
lluvias, niebla, nieve o tormentas de arena.
●La luz de un vehículo que circula en sen-
tido contrario, el sol, etc., incide en la
cámara frontal.
●La señal está sucia, descolorida, inclinada
o deformada.
●El contraste de la señal electrónica es defi-
ciente.
●Toda o parte de la señal está oculta por
hojas de árboles, un poste, etc.
●La señal solo es visible para la cámara
frontal durante un periodo de tiempo
breve.
●La maniobra de conducción (giro, cambio
de carril, etc.) se valora de forma inco-
rrecta.
●Si es una señal no aplicable al carril en el
que se desplaza el vehículo, pero dicha
señal está presente justo después de una
bifurcación de una autopista o en un carril
adyacente justo antes de confluir.
●Hay adhesivos adheridos a la parte trasera
del vehículo que lo precede.
●Se reconoce una señal que se parece a
una señal compatible con el sistema.
●Las señales de velocidad del lateral de la
calzada se pueden detectar y visualizar (si
están dentro del campo visual de la
cámara frontal) mientras el vehículo está
circulando por la carretera principal.
●Las señales de velocidad correspondien-
tes a las carreteras de salida de la glorieta
se pueden detectar y visualizar (si están
dentro del campo visual de la cámara fron-
tal) mientras el vehículo está circulando
por una glorieta.
●La parte delantera del vehículo está más
alta o baja de lo normal a causa de la
carga transportada.
●La luminosidad del entorno no es sufi-
ciente o cambia de forma de repentina.
●Cuando se reconoce una señal para
camiones, etc.
●El vehículo se conduce en un país con un
sentido de conducción diferente.
●Los datos del mapa del sistema de nave-
gación no están actualizados. (En los vehí-
culos con sistema de navegación)
●El sistema de navegación no funciona. (En
los vehículos con sistema de navegación)
●La información de la velocidad visualizada
en el instrumento y en el sistema de nave-
gación podría diferir debido a que el sis-
tema de navegación utiliza los datos del
mapa.
■Visualización de la señal de límite de
velocidad
Si el interruptor de arranque se desactivó por
última vez mientras se mostraba una señal
de límite de velocidad en la pantalla de infor-
mación múltiple, la misma señal se muestra
de nuevo cuando el interruptor de arranque
se coloca en ON.
■Si se muestra “Avería de RSA. Visite su
concesionario.”
Puede que haya una avería en el sistema.
Lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualificado,
para que lo inspeccionen.
■Personalización
Algunas funciones se pueden personalizar.
(P.208, 220)

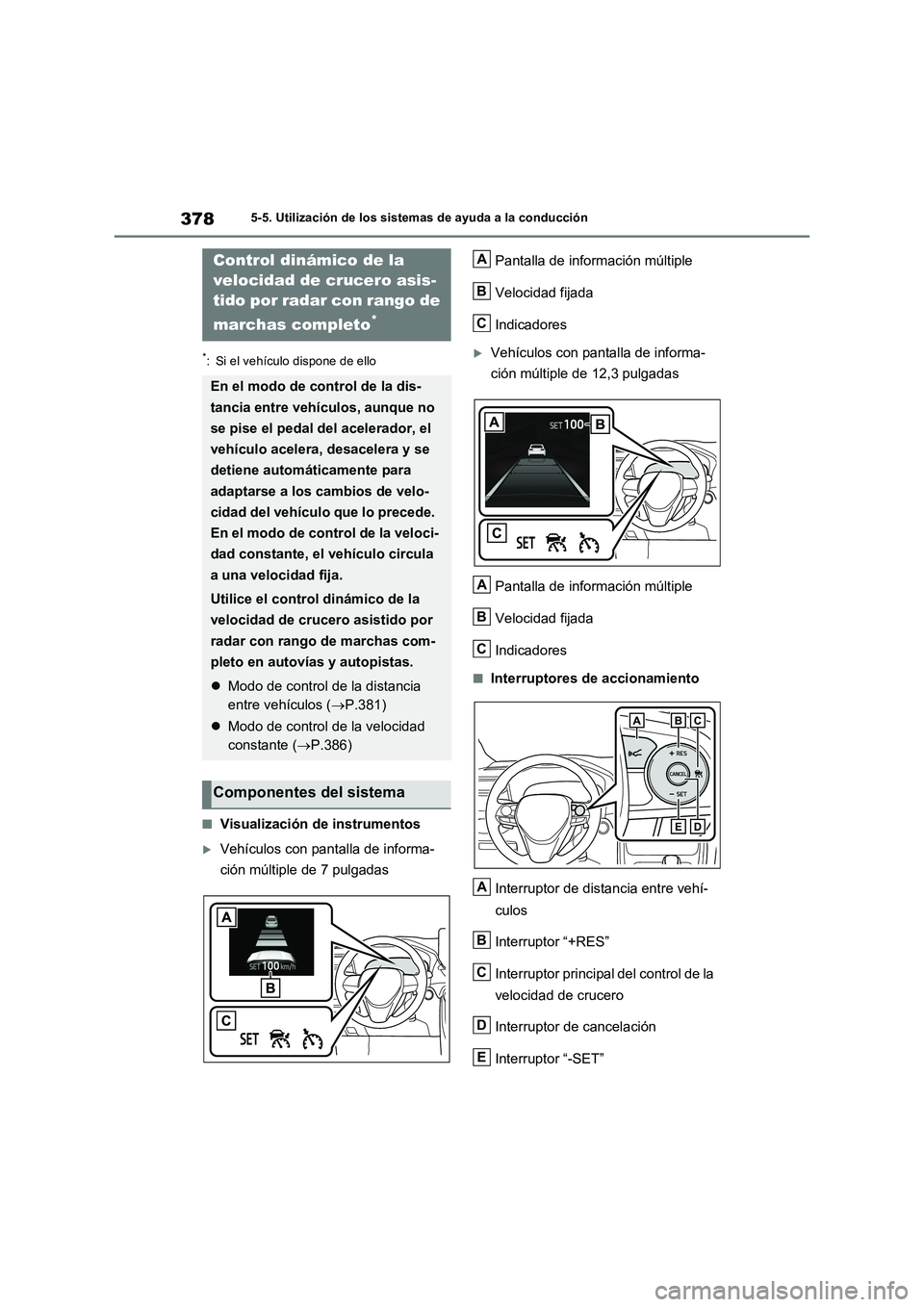

3785-5. Utilización de los sistemas de ayuda a la conducción
*: Si el vehículo dispone de ello
■Visualización de instrumentos
Vehículos con pantalla de informa-
ción múltiple de 7 pulgadasPantalla de información múltiple
Velocidad fijada
Indicadores
Vehículos con pantalla de informa-
ción múltiple de 12,3 pulgadas
Pantalla de información múltiple
Velocidad fijada
Indicadores
■Interruptores de accionamiento
Interruptor de distancia entre vehí-
culos
Interruptor “+RES”
Interruptor principal del control de la
velocidad de crucero
Interruptor de cancelación
Interruptor “-SET”
Control dinámico de la
velocidad de crucero asis-
tido por radar con rango de
marchas completo
*
En el modo de control de la dis-
tancia entre vehículos, aunque no
se pise el pedal del acelerador, el
vehículo acelera, desacelera y se
detiene automáticamente para
adaptarse a los cambios de velo-
cidad del vehículo que lo precede.
En el modo de control de la veloci-
dad constante, el vehículo circula
a una velocidad fija.
Utilice el control dinámico de la
velocidad de crucero asistido por
radar con rango de marchas com-
pleto en autovías y autopistas.
Modo de control de la distancia
entre vehículos (P.381)
Modo de control de la velocidad
constante (P.386)
Componentes del sistema
A
B
C
A
B
C
A
B
C
D
E
