TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

399
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción

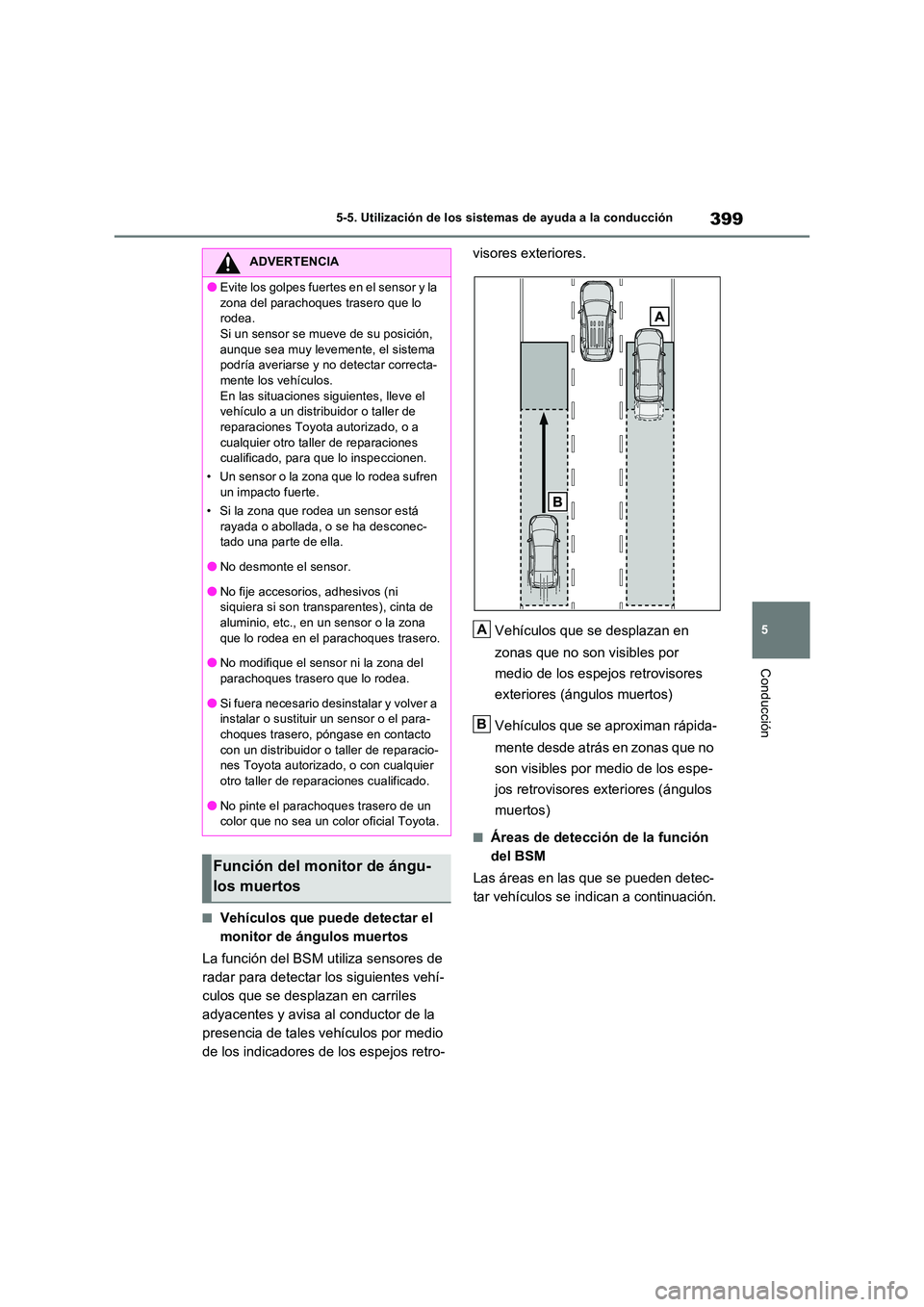

■Vehículos que puede detectar el
monitor de ángulos muertos
La función del BSM utiliza sensores de
radar para detectar los siguientes vehí-
culos que se desplazan en carriles
adyacentes y avisa al conductor de la
presencia de tales vehículos por medio
de los indicadores de los espejos retro-
visores exteriores.
Vehículos que se desplazan en
zonas que no son visibles por
medio de los espejos retrovisores
exteriores (ángulos muertos)
Vehículos que se aproximan rápida-
mente desde atrás en zonas que no
son visibles por medio de los espe-
jos retrovisores exteriores (ángulos
muertos)
■Áreas de detección de la función
del BSM
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
ADVERTENCIA
●Evite los golpes fuertes en el sensor y la
zona del parachoques trasero que lo rodea. Si un sensor se mueve de su posición,
aunque sea muy levemente, el sistema podría averiarse y no detectar correcta-mente los vehículos.
En las situaciones siguientes, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
• Un sensor o la zona que lo rodea sufren un impacto fuerte.
• Si la zona que rodea un sensor está
rayada o abollada, o se ha desconec- tado una parte de ella.
●No desmonte el sensor.
●No fije accesorios, adhesivos (ni siquiera si son transparentes), cinta de aluminio, etc., en un sensor o la zona
que lo rodea en el parachoques trasero.
●No modifique el sensor ni la zona del parachoques trasero que lo rodea.
●Si fuera necesario desinstalar y volver a instalar o sustituir un sensor o el para-
choques trasero, póngase en contacto con un distribuidor o taller de reparacio-nes Toyota autorizado, o con cualquier
otro taller de reparaciones cualificado.
●No pinte el parachoques trasero de un color que no sea un color oficial Toyota.
Función del monitor de ángu-
los muertos
A
B

4005-5. Utilización de los sistemas de ayuda a la conducción

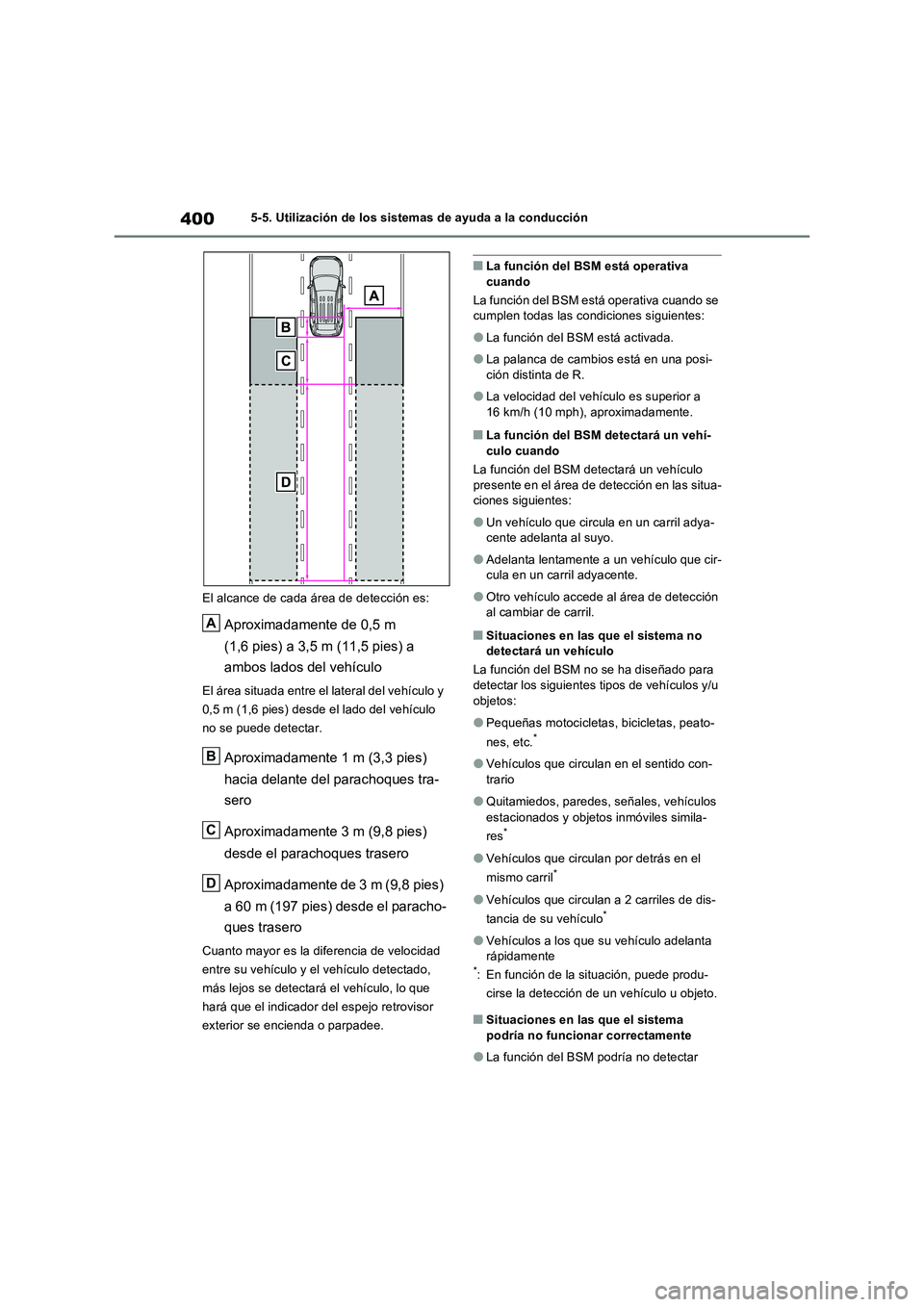

El alcance de cada área de detección es:
Aproximadamente de 0,5 m
(1,6 pies) a 3,5 m (11,5 pies) a
ambos lados del vehículo
El área situada entre el lateral del vehículo y
0,5 m (1,6 pies) desde el lado del vehículo
no se puede detectar.
Aproximadamente 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
Aproximadamente 3 m (9,8 pies)
desde el parachoques trasero
Aproximadamente de 3 m (9,8 pies)
a 60 m (197 pies) desde el paracho-
ques trasero
Cuanto mayor es la diferencia de velocidad
entre su vehículo y el vehículo detectado,
más lejos se detectará el vehículo, lo que
hará que el indicador del espejo retrovisor
exterior se encienda o parpadee.
■La función del BSM está operativa
cuando
La función del BSM está operativa cuando se
cumplen todas las condiciones siguientes:
●La función del BSM está activada.
●La palanca de cambios está en una posi-
ción distinta de R.
●La velocidad del vehículo es superior a
16 km/h (10 mph), aproximadamente.
■La función del BSM detectará un vehí-
culo cuando
La función del BSM detectará un vehículo
presente en el área de detección en las situa-
ciones siguientes:
●Un vehículo que circula en un carril adya-
cente adelanta al suyo.
●Adelanta lentamente a un vehículo que cir-
cula en un carril adyacente.
●Otro vehículo accede al área de detección
al cambiar de carril.
■Situaciones en las que el sistema no
detectará un vehículo
La función del BSM no se ha diseñado para
detectar los siguientes tipos de vehículos y/u
objetos:
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que circulan en el sentido con-
trario
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles simila-
res
*
●Vehículos que circulan por detrás en el
mismo carril*
●Vehículos que circulan a 2 carriles de dis-
tancia de su vehículo*
●Vehículos a los que su vehículo adelanta
rápidamente
*: En función de la situación, puede produ-
cirse la detección de un vehículo u objeto.
■Situaciones en las que el sistema
podría no funcionar correctamente
●La función del BSM podría no detectar
A
B
C
D

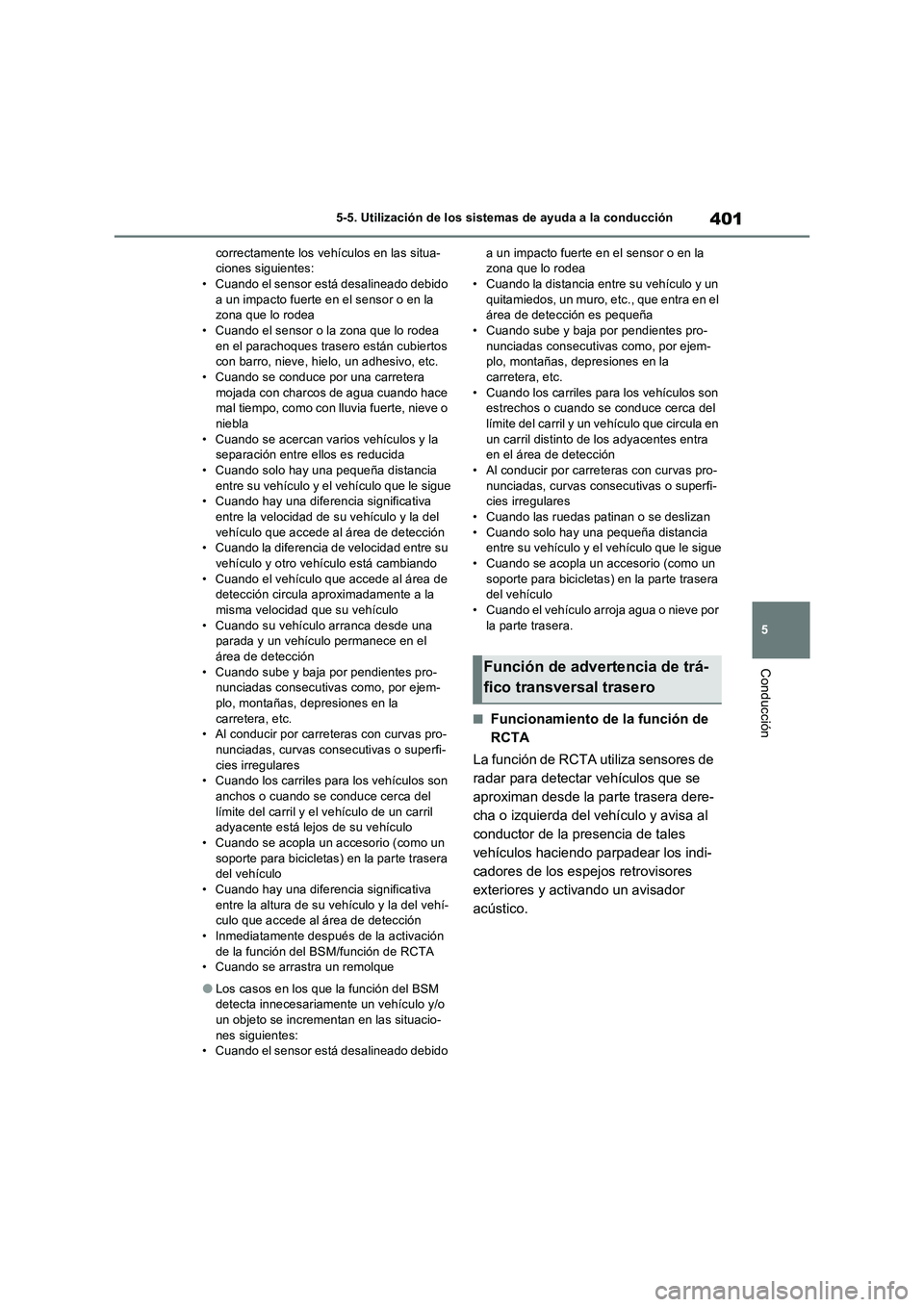

401
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
correctamente los vehículos en las situa-
ciones siguientes:
• Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando el sensor o la zona que lo rodea
en el parachoques trasero están cubiertos
con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce por una carretera
mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o
niebla
• Cuando se acercan varios vehículos y la
separación entre ellos es reducida
• Cuando solo hay una pequeña distancia
entre su vehículo y el vehículo que le sigue
• Cuando hay una diferencia significativa
entre la velocidad de su vehículo y la del
vehículo que accede al área de detección
• Cuando la diferencia de velocidad entre su
vehículo y otro vehículo está cambiando
• Cuando el vehículo que accede al área de
detección circula aproximadamente a la
misma velocidad que su vehículo
• Cuando su vehículo arranca desde una
parada y un vehículo permanece en el
área de detección
• Cuando sube y baja por pendientes pro-
nunciadas consecutivas como, por ejem-
plo, montañas, depresiones en la
carretera, etc.
• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superfi-
cies irregulares
• Cuando los carriles para los vehículos son
anchos o cuando se conduce cerca del
límite del carril y el vehículo de un carril
adyacente está lejos de su vehículo
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-
culo que accede al área de detección
• Inmediatamente después de la activación
de la función del BSM/función de RCTA
• Cuando se arrastra un remolque
●Los casos en los que la función del BSM
detecta innecesariamente un vehículo y/o
un objeto se incrementan en las situacio-
nes siguientes:
• Cuando el sensor está desalineado debido a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando la distancia entre su vehículo y un
quitamiedos, un muro, etc., que entra en el
área de detección es pequeña
• Cuando sube y baja por pendientes pro-
nunciadas consecutivas como, por ejem-
plo, montañas, depresiones en la
carretera, etc.
• Cuando los carriles para los vehículos son
estrechos o cuando se conduce cerca del
límite del carril y un vehículo que circula en
un carril distinto de los adyacentes entra
en el área de detección
• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superfi-
cies irregulares
• Cuando las ruedas patinan o se deslizan
• Cuando solo hay una pequeña distancia
entre su vehículo y el vehículo que le sigue
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando el vehículo arroja agua o nieve por
la parte trasera.
■Funcionamiento de la función de
RCTA
La función de RCTA utiliza sensores de
radar para detectar vehículos que se
aproximan desde la parte trasera dere-
cha o izquierda del vehículo y avisa al
conductor de la presencia de tales
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y activando un avisador
acústico.
Función de advertencia de trá-
fico transversal trasero

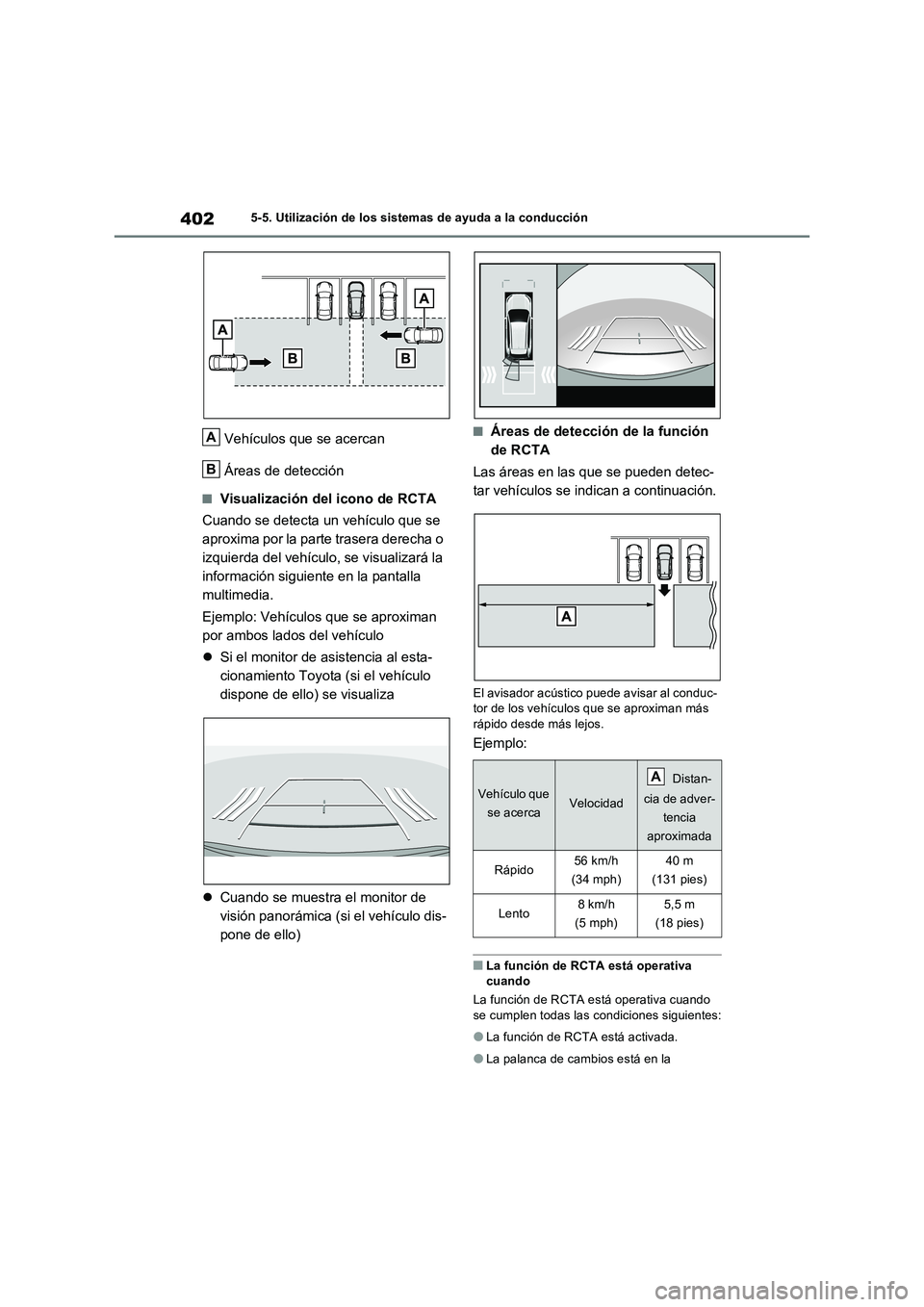

4025-5. Utilización de los sistemas de ayuda a la conducción
Vehículos que se acercan
Áreas de detección
■Visualización del icono de RCTA
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo, se visualizará la
información siguiente en la pantalla
multimedia.
Ejemplo: Vehículos que se aproximan
por ambos lados del vehículo
Si el monitor de asistencia al esta-
cionamiento Toyota (si el vehículo
dispone de ello) se visualiza
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
■Áreas de detección de la función
de RCTA
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
El avisador acústico puede avisar al conduc-
tor de los vehículos que se aproximan más
rápido desde más lejos.
Ejemplo:
■La función de RCTA está operativa
cuando
La función de RCTA está operativa cuando
se cumplen todas las condiciones siguientes:
●La función de RCTA está activada.
●La palanca de cambios está en la
A
B
Vehículo que
se acercaVelocidad
Distan-
cia de adver-
tencia
aproximada
Rápido56 km/h
(34 mph)40 m
(131 pies)
Lento8km/h
(5 mph)5,5 m
(18 pies)
A

403
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción

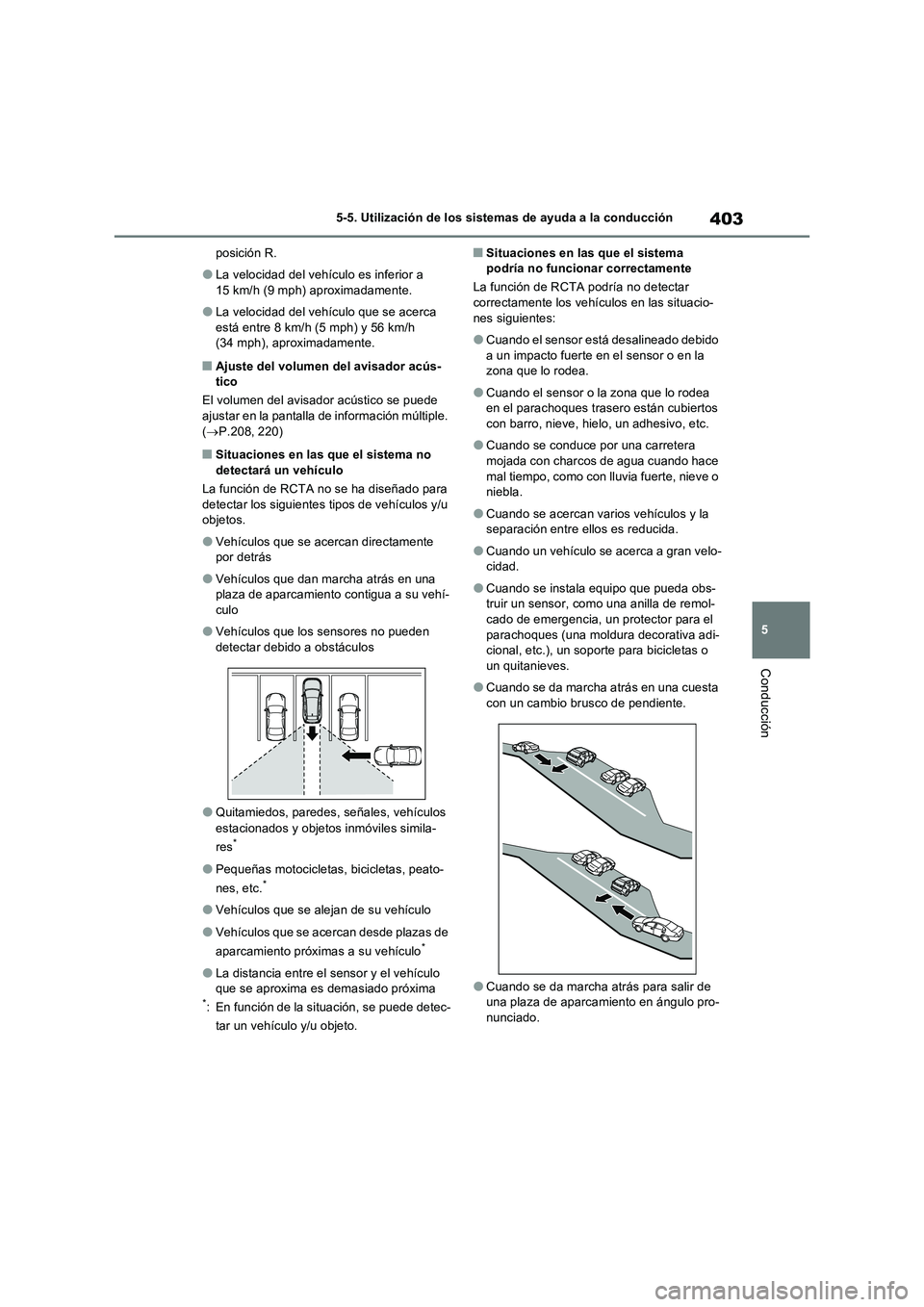

posición R.
●La velocidad del vehículo es inferior a
15 km/h (9 mph) aproximadamente.
●La velocidad del vehículo que se acerca
está entre 8 km/h (5 mph) y 56 km/h
(34 mph), aproximadamente.
■Ajuste del volumen del avisador acús-
tico
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
(P.208, 220)
■Situaciones en las que el sistema no
detectará un vehículo
La función de RCTA no se ha diseñado para
detectar los siguientes tipos de vehículos y/u
objetos.
●Vehículos que se acercan directamente
por detrás
●Vehículos que dan marcha atrás en una
plaza de aparcamiento contigua a su vehí-
culo
●Vehículos que los sensores no pueden
detectar debido a obstáculos
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles simila-
res
*
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se acercan desde plazas de
aparcamiento próximas a su vehículo*
●La distancia entre el sensor y el vehículo
que se aproxima es demasiado próxima
*: En función de la situación, se puede detec-
tar un vehículo y/u objeto.
■Situaciones en las que el sistema
podría no funcionar correctamente
La función de RCTA podría no detectar
correctamente los vehículos en las situacio-
nes siguientes:
●Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea.
●Cuando el sensor o la zona que lo rodea
en el parachoques trasero están cubiertos
con barro, nieve, hielo, un adhesivo, etc.
●Cuando se conduce por una carretera
mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o
niebla.
●Cuando se acercan varios vehículos y la
separación entre ellos es reducida.
●Cuando un vehículo se acerca a gran velo-
cidad.
●Cuando se instala equipo que pueda obs-
truir un sensor, como una anilla de remol-
cado de emergencia, un protector para el
parachoques (una moldura decorativa adi-
cional, etc.), un soporte para bicicletas o
un quitanieves.
●Cuando se da marcha atrás en una cuesta
con un cambio brusco de pendiente.
●Cuando se da marcha atrás para salir de
una plaza de aparcamiento en ángulo pro-
nunciado.

4045-5. Utilización de los sistemas de ayuda a la conducción

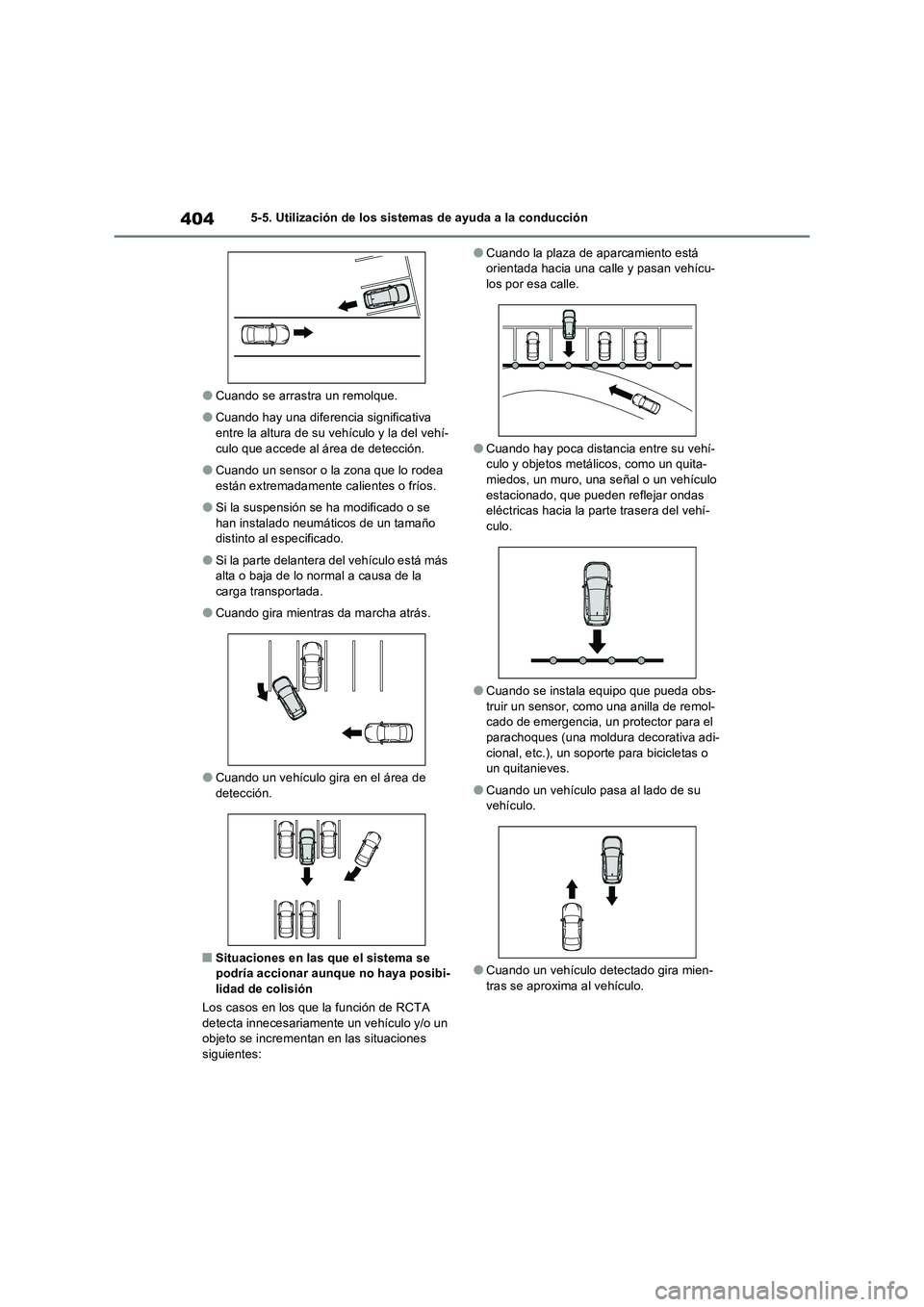

●Cuando se arrastra un remolque.
●Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-
culo que accede al área de detección.
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
●Si la suspensión se ha modificado o se
han instalado neumáticos de un tamaño
distinto al especificado.
●Si la parte delantera del vehículo está más
alta o baja de lo normal a causa de la
carga transportada.
●Cuando gira mientras da marcha atrás.
●Cuando un vehículo gira en el área de
detección.
■Situaciones en las que el sistema se
podría accionar aunque no haya posibi-
lidad de colisión
Los casos en los que la función de RCTA
detecta innecesariamente un vehículo y/o un
objeto se incrementan en las situaciones
siguientes:
●Cuando la plaza de aparcamiento está
orientada hacia una calle y pasan vehícu-
los por esa calle.
●Cuando hay poca distancia entre su vehí-
culo y objetos metálicos, como un quita-
miedos, un muro, una señal o un vehículo
estacionado, que pueden reflejar ondas
eléctricas hacia la parte trasera del vehí-
culo.
●Cuando se instala equipo que pueda obs-
truir un sensor, como una anilla de remol-
cado de emergencia, un protector para el
parachoques (una moldura decorativa adi-
cional, etc.), un soporte para bicicletas o
un quitanieves.
●Cuando un vehículo pasa al lado de su
vehículo.
●Cuando un vehículo detectado gira mien-
tras se aproxima al vehículo.

405

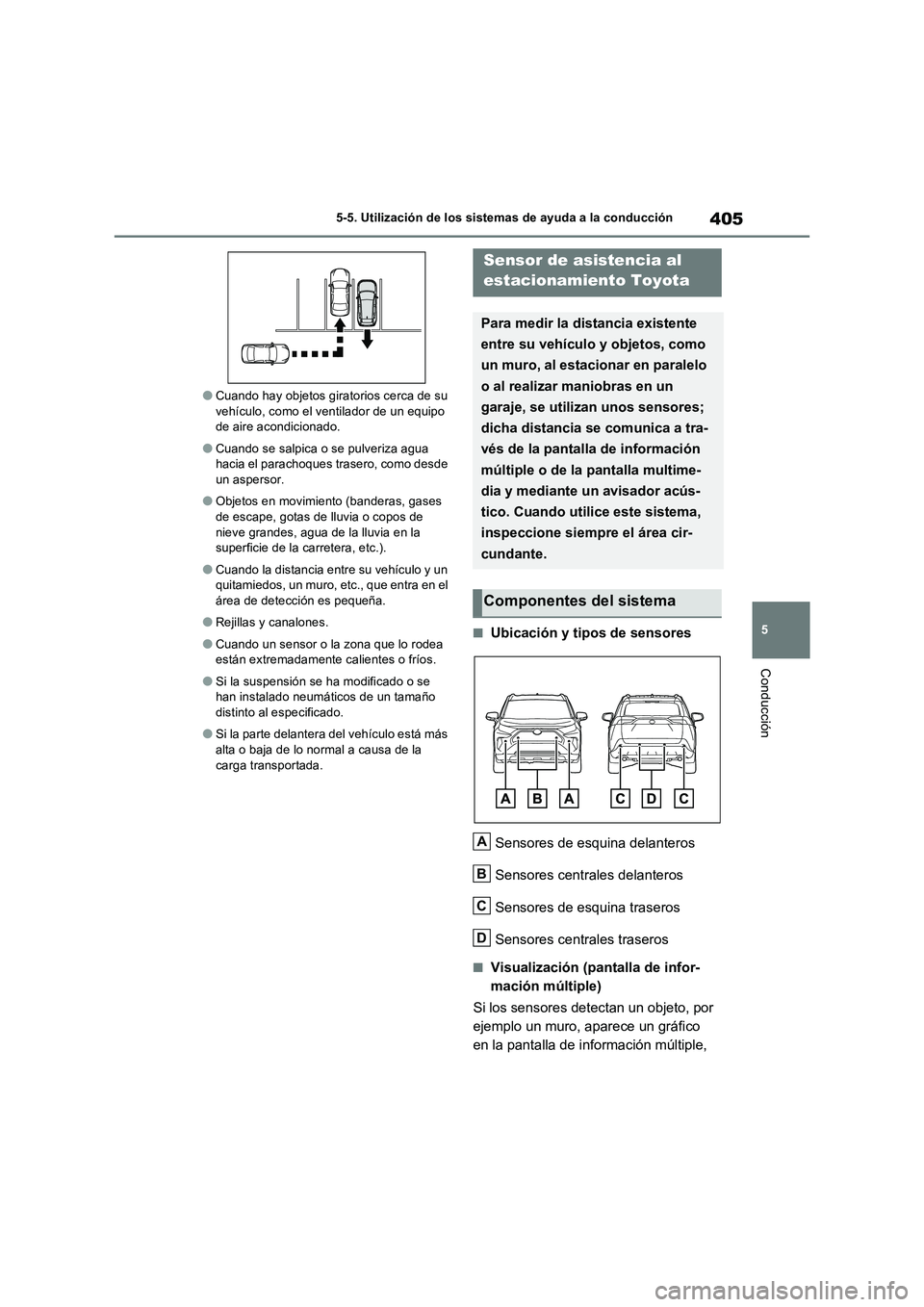

5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
●Cuando hay objetos giratorios cerca de su
vehículo, como el ventilador de un equipo
de aire acondicionado.
●Cuando se salpica o se pulveriza agua
hacia el parachoques trasero, como desde
un aspersor.
●Objetos en movimiento (banderas, gases
de escape, gotas de lluvia o copos de
nieve grandes, agua de la lluvia en la
superficie de la carretera, etc.).
●Cuando la distancia entre su vehículo y un
quitamiedos, un muro, etc., que entra en el
área de detección es pequeña.
●Rejillas y canalones.
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
●Si la suspensión se ha modificado o se
han instalado neumáticos de un tamaño
distinto al especificado.
●Si la parte delantera del vehículo está más
alta o baja de lo normal a causa de la
carga transportada.
■Ubicación y tipos de sensores
Sensores de esquina delanteros
Sensores centrales delanteros
Sensores de esquina traseros
Sensores centrales traseros
■Visualización (pantalla de infor-
mación múltiple)
Si los sensores detectan un objeto, por
ejemplo un muro, aparece un gráfico
en la pantalla de información múltiple,
Sensor de asistencia al
estacionamiento Toyota
Para medir la distancia existente
entre su vehículo y objetos, como
un muro, al estacionar en paralelo
o al realizar maniobras en un
garaje, se utilizan unos sensores;
dicha distancia se comunica a tra-
vés de la pantalla de información
múltiple o de la pantalla multime-
dia y mediante un avisador acús-
tico. Cuando utilice este sistema,
inspeccione siempre el área cir-
cundante.
Componentes del sistema
A
B
C
D

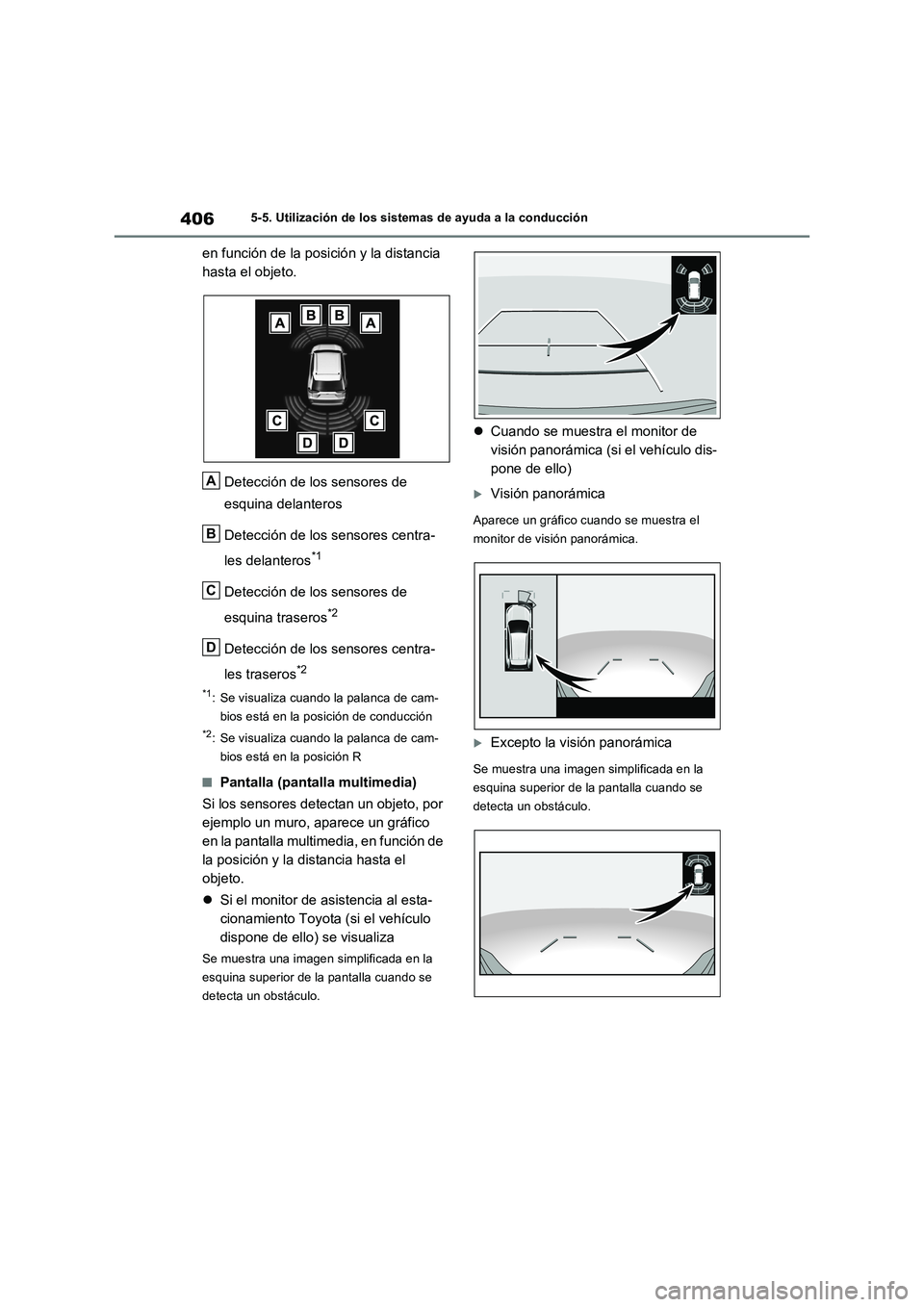

4065-5. Utilización de los sistemas de ayuda a la conducción
en función de la posición y la distancia
hasta el objeto.
Detección de los sensores de
esquina delanteros
Detección de los sensores centra-
les delanteros
*1
Detección de los sensores de
esquina traseros
*2
Detección de los sensores centra-
les traseros
*2
*1: Se visualiza cuando la palanca de cam-
bios está en la posición de conducción
*2: Se visualiza cuando la palanca de cam-
bios está en la posición R
■Pantalla (pantalla multimedia)
Si los sensores detectan un objeto, por
ejemplo un muro, aparece un gráfico
en la pantalla multimedia, en función de
la posición y la distancia hasta el
objeto.
Si el monitor de asistencia al esta-
cionamiento Toyota (si el vehículo
dispone de ello) se visualiza
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
Visión panorámica
Aparece un gráfico cuando se muestra el
monitor de visión panorámica.
Excepto la visión panorámica
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
A
B
C
D

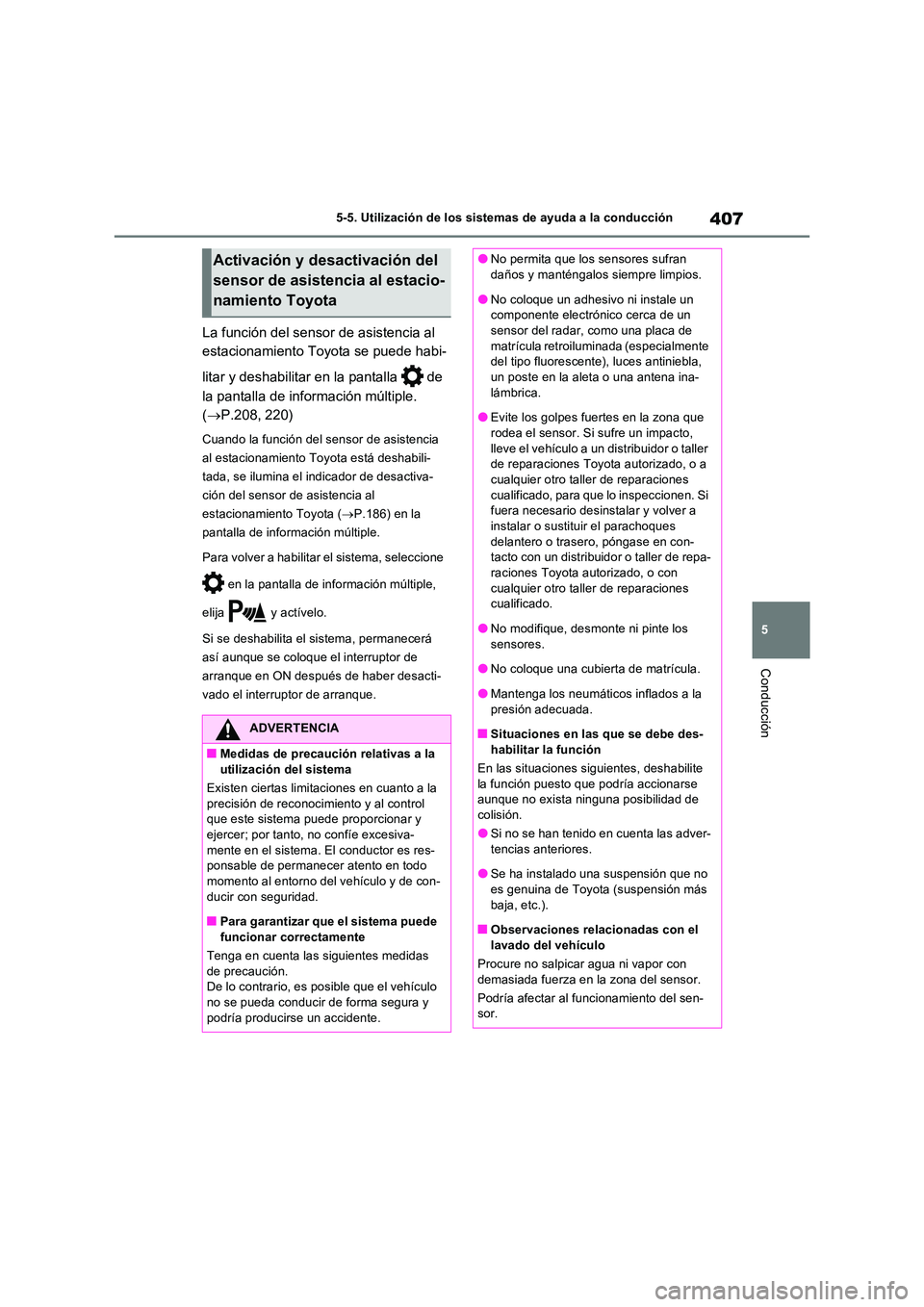

407
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
La función del sensor de asistencia al
estacionamiento Toyota se puede habi-
litar y deshabilitar en la pantalla de
la pantalla de información múltiple.
( P.208, 220)
Cuando la función del sensor de asistencia
al estacionamiento Toyota está deshabili-
tada, se ilumina el indicador de desactiva-
ción del sensor de asistencia al
estacionamiento Toyota ( P.186) en la
pantalla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor de
arranque en ON después de haber desacti-
vado el interruptor de arranque.
Activación y desactivación del
sensor de asistencia al estacio-
namiento Toyota
ADVERTENCIA
■Medidas de precaución relativas a la utilización del sistema
Existen ciertas limitaciones en cuanto a la
precisión de reconocim iento y al control que este sistema puede proporcionar y ejercer; por tanto, no confíe excesiva-
mente en el sistema. El conductor es res- ponsable de permanecer atento en todo momento al entorno del vehículo y de con-
ducir con seguridad.
■Para garantizar que el sistema puede funcionar correctamente
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y
podría producirse un accidente.
●No permita que los sensores sufran daños y manténgalos siempre limpios.
●No coloque un adhesivo ni instale un componente electrónico cerca de un sensor del radar, como una placa de
matrícula retroiluminada (especialmente del tipo fluorescente), luces antiniebla, un poste en la aleta o una antena ina-
lámbrica.
●Evite los golpes fuertes en la zona que rodea el sensor. Si sufre un impacto,
lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen. Si fuera necesario desinstalar y volver a instalar o sustituir el parachoques
delantero o trasero, póngase en con- tacto con un distribuidor o taller de repa-raciones Toyota autorizado, o con
cualquier otro taller de reparaciones cualificado.
●No modifique, desmonte ni pinte los
sensores.
●No coloque una cubierta de matrícula.
●Mantenga los neumáticos inflados a la
presión adecuada.
■Situaciones en las que se debe des- habilitar la función
En las situaciones siguientes, deshabilite
la función puesto que podría accionarse aunque no exista ninguna posibilidad de colisión.
●Si no se han tenido en cuenta las adver-
tencias anteriores.
●Se ha instalado una suspensión que no es genuina de Toyota (suspensión más
baja, etc.).
■Observaciones relacionadas con el lavado del vehículo
Procure no salpicar agua ni vapor con
demasiada fuerza en la zona del sensor.
Podría afectar al fu ncionamiento del sen- sor.

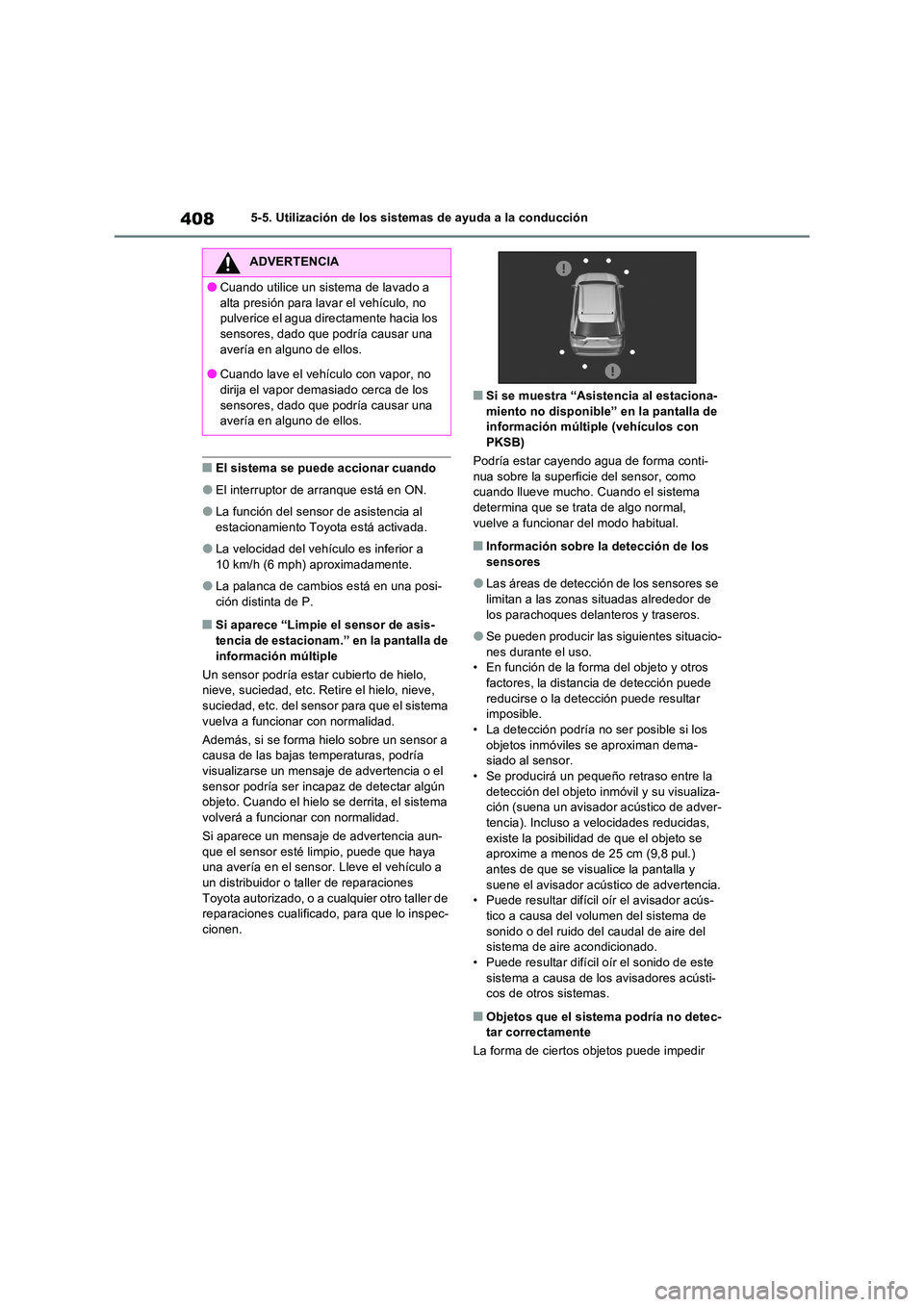

4085-5. Utilización de los sistemas de ayuda a la conducción
■El sistema se puede accionar cuando
●El interruptor de arranque está en ON.
●La función del sensor de asistencia al estacionamiento Toyota está activada.
●La velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
●La palanca de cambios está en una posi-ción distinta de P.
■Si aparece “Limpie el sensor de asis-tencia de estacionam.” en la pantalla de
información múltiple
Un sensor podría estar cubierto de hielo, nieve, suciedad, etc. Retire el hielo, nieve, suciedad, etc. del sensor para que el sistema
vuelva a funcionar con normalidad.
Además, si se forma hielo sobre un sensor a causa de las bajas temperaturas, podría visualizarse un mensaje de advertencia o el
sensor podría ser incapaz de detectar algún objeto. Cuando el hielo se derrita, el sistema volverá a funcionar con normalidad.
Si aparece un mensaje de advertencia aun-
que el sensor esté limpio, puede que haya una avería en el sensor. Lleve el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado , para que lo inspec- cionen.
■Si se muestra “Asistencia al estaciona-miento no disponible” en la pantalla de información múltiple (vehículos con
PKSB)
Podría estar cayendo agua de forma conti- nua sobre la superficie del sensor, como cuando llueve mucho. Cuando el sistema
determina que se trata de algo normal, vuelve a funcionar del modo habitual.
■Información sobre la detección de los sensores
●Las áreas de detección de los sensores se limitan a las zonas situadas alrededor de
los parachoques delanteros y traseros.
●Se pueden producir las siguientes situacio-
nes durante el uso. • En función de la forma del objeto y otros factores, la distancia de detección puede
reducirse o la detección puede resultar imposible.• La detección podría no ser posible si los
objetos inmóviles se aproximan dema- siado al sensor.• Se producirá un pequeño retraso entre la
detección del objeto inmóvil y su visualiza- ción (suena un avisador acústico de adver-tencia). Incluso a velocidades reducidas,
existe la posibilidad de que el objeto se aproxime a menos de 25 cm (9,8 pul.) antes de que se visualice la pantalla y
suene el avisador acústico de advertencia. • Puede resultar difícil oír el avisador acús-tico a causa del volumen del sistema de
sonido o del ruido del caudal de aire del sistema de aire acondicionado.• Puede resultar difícil oír el sonido de este
sistema a causa de los avisadores acústi- cos de otros sistemas.
■Objetos que el sistema podría no detec-tar correctamente
La forma de ciertos objetos puede impedir
ADVERTENCIA
●Cuando utilice un sistema de lavado a
alta presión para lavar el vehículo, no pulverice el agua directamente hacia los sensores, dado que podría causar una
avería en alguno de ellos.
●Cuando lave el vehículo con vapor, no dirija el vapor demasiado cerca de los
sensores, dado que podría causar una avería en alguno de ellos.
