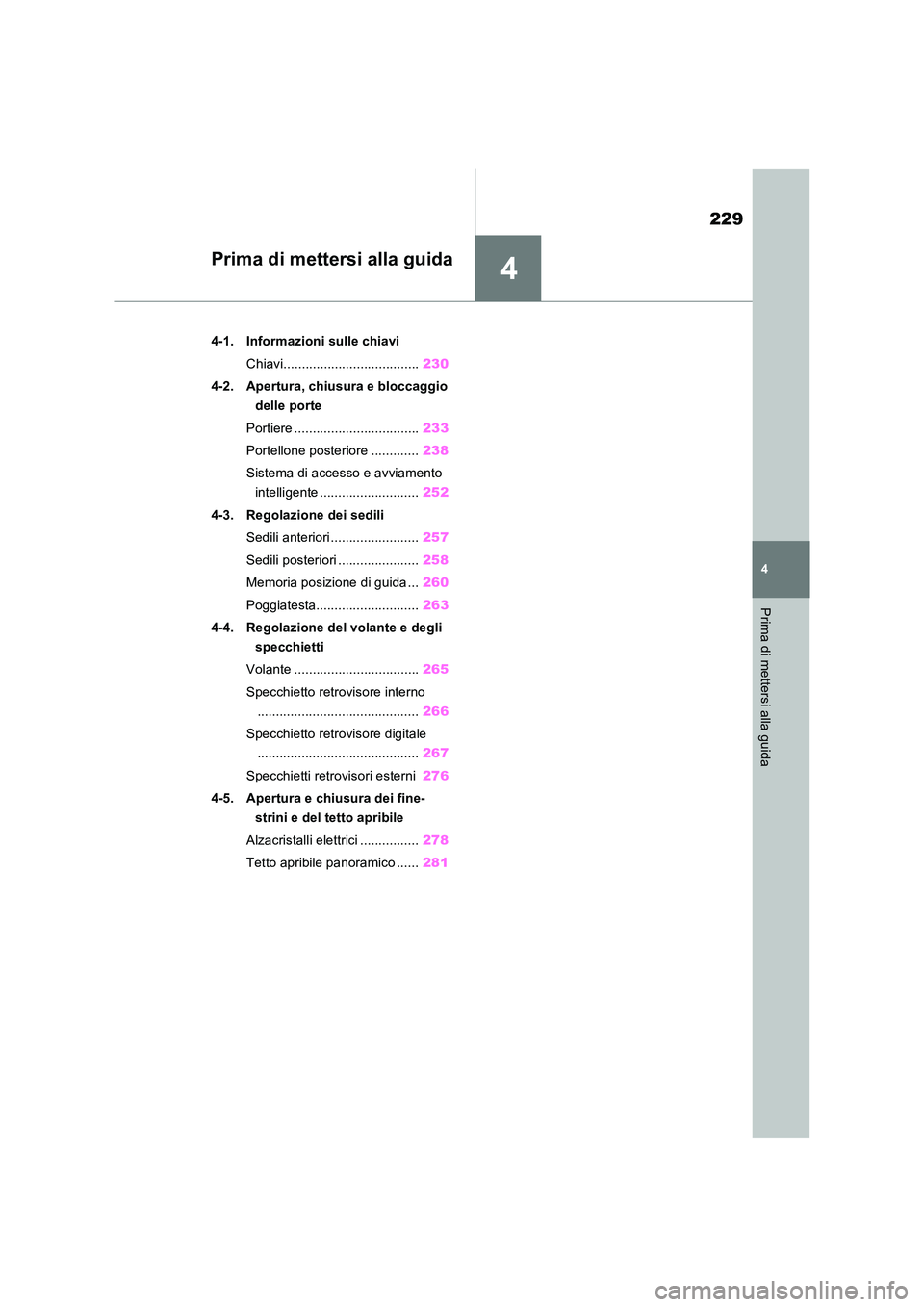

TOYOTA RAV4 PLUG-IN HYBRID 2023 Manuale duso (in Italian)

4
229
4
Prima di mettersi alla guida
Prima di mettersi alla guida
4-1. Informazioni sulle chiavi
Chiavi..................................... 230
4-2. Apertura, chiusura e bloccaggio
delle porte
Portiere .................................. 233
Portellone posteriore ............. 238
Sistema di accesso e avviamento
intelligente ........................... 252
4-3. Regolazione dei sedili
Sedili anteriori ........................ 257
Sedili posteriori ...................... 258
Memoria posizione di guida ... 260
Poggiatesta............................ 263
4-4. Regolazione del volante e degli
specchietti
Volante .................................. 265
Specchietto retrovisore interno
............................................ 266
Specchietto retrovisore digitale
............................................ 267
Specchietti retrovisori esterni 276
4-5. Apertura e chiusura dei fine-
strini e del tetto apribile
Alzacristalli elettrici ................ 278
Tetto apribile panoramico ...... 281

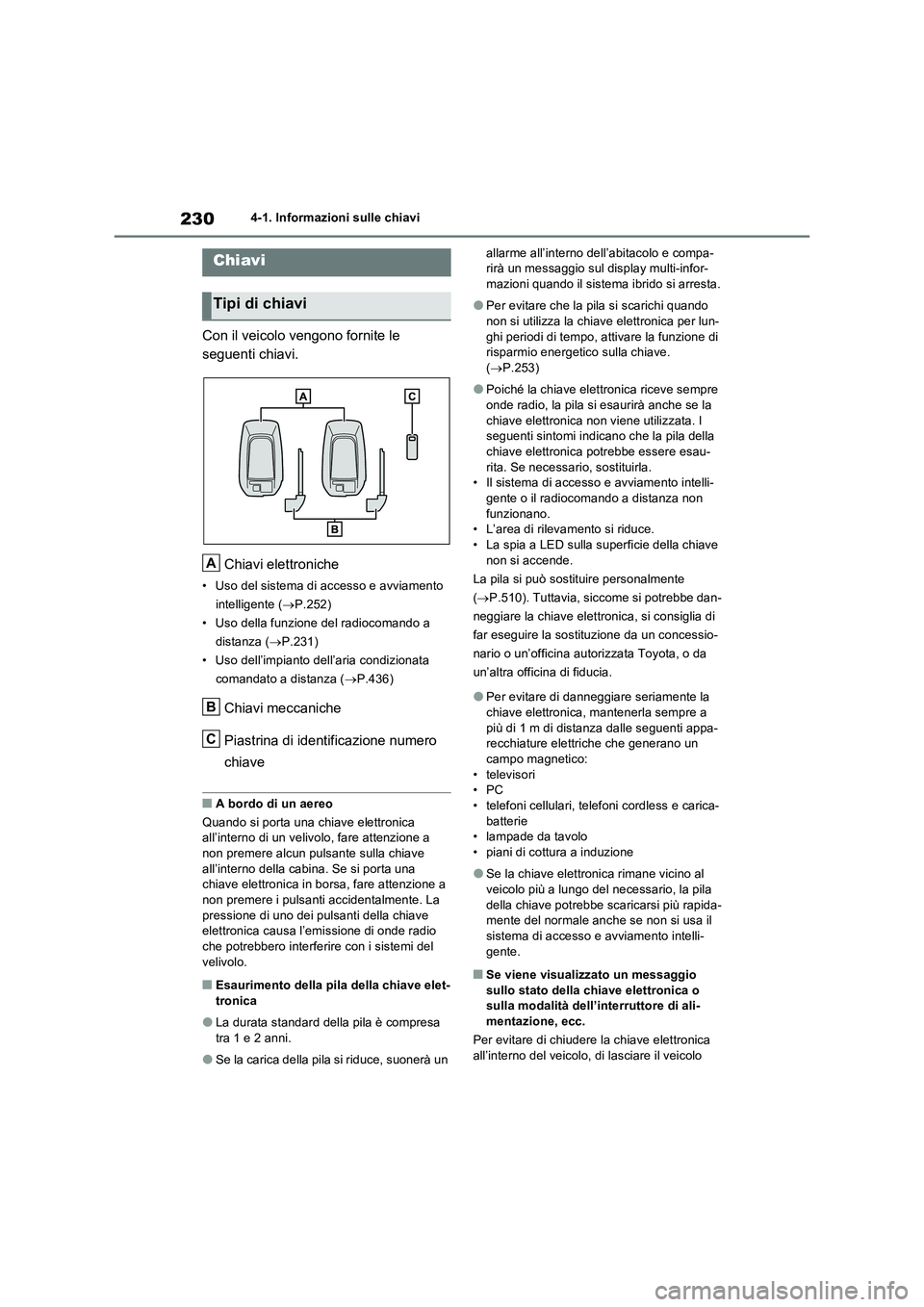

2304-1. Informazioni sulle chiavi
4-1.In formazioni s ulle chiav i
Con il veicolo vengono fornite le
seguenti chiavi.
Chiavi elettroniche
• Uso del sistema di accesso e avviamento
intelligente ( P.252)
• Uso della funzione del radiocomando a
distanza ( P.231)
• Uso dell’impianto dell’aria condizionata
comandato a distanza ( P.436)
Chiavi meccaniche
Piastrina di identificazione numero
chiave
■A bordo di un aereo
Quando si porta una chiave elettronica all’interno di un velivolo, fare attenzione a
non premere alcun pulsante sulla chiave all’interno della cabina. Se si porta una chiave elettronica in borsa, fare attenzione a
non premere i pulsanti accidentalmente. La pressione di uno dei pulsanti della chiave elettronica causa l’emissione di onde radio
che potrebbero interferire con i sistemi del velivolo.
■Esaurimento della pila della chiave elet-tronica
●La durata standard della pila è compresa tra 1 e 2 anni.
●Se la carica della pila si riduce, suonerà un
allarme all’interno dell’abitacolo e compa- rirà un messaggio sul display multi-infor-mazioni quando il sistema ibrido si arresta.
●Per evitare che la pila si scarichi quando non si utilizza la chiave elettronica per lun-
ghi periodi di tempo, attivare la funzione di risparmio energetico sulla chiave. ( P.253)
●Poiché la chiave elettronica riceve sempre onde radio, la pila si esaurirà anche se la
chiave elettronica non viene utilizzata. I seguenti sintomi indicano che la pila della chiave elettronica potrebbe essere esau-
rita. Se necessario, sostituirla. • Il sistema di accesso e avviamento intelli-gente o il radiocomando a distanza non
funzionano. • L’area di rilevamento si riduce.• La spia a LED sulla superficie della chiave
non si accende.
La pila si può sostituire personalmente
( P.510). Tuttavia, siccome si potrebbe dan-
neggiare la chiave elettronica, si consiglia di
far eseguire la sostituzione da un concessio-
nario o un’officina autorizzata Toyota, o da
un’altra officina di fiducia.
●Per evitare di danneggiare seriamente la chiave elettronica, mantenerla sempre a
più di 1 m di distanza dalle seguenti appa- recchiature elettriche che generano un campo magnetico:
• televisori •PC• telefoni cellulari, telefoni cordless e carica-
batterie • lampade da tavolo• piani di cottura a induzione
●Se la chiave elettronica rimane vicino al veicolo più a lungo del necessario, la pila
della chiave potrebbe scaricarsi più rapida- mente del normale anche se non si usa il sistema di accesso e avviamento intelli-
gente.
■Se viene visualizzato un messaggio sullo stato della chiave elettronica o sulla modalità dell’interruttore di ali-
mentazione, ecc.
Per evitare di chiudere la chiave elettronica all’interno del veicolo, di lasciare il veicolo
Chiavi
Tipi di chiavi
A
B
C

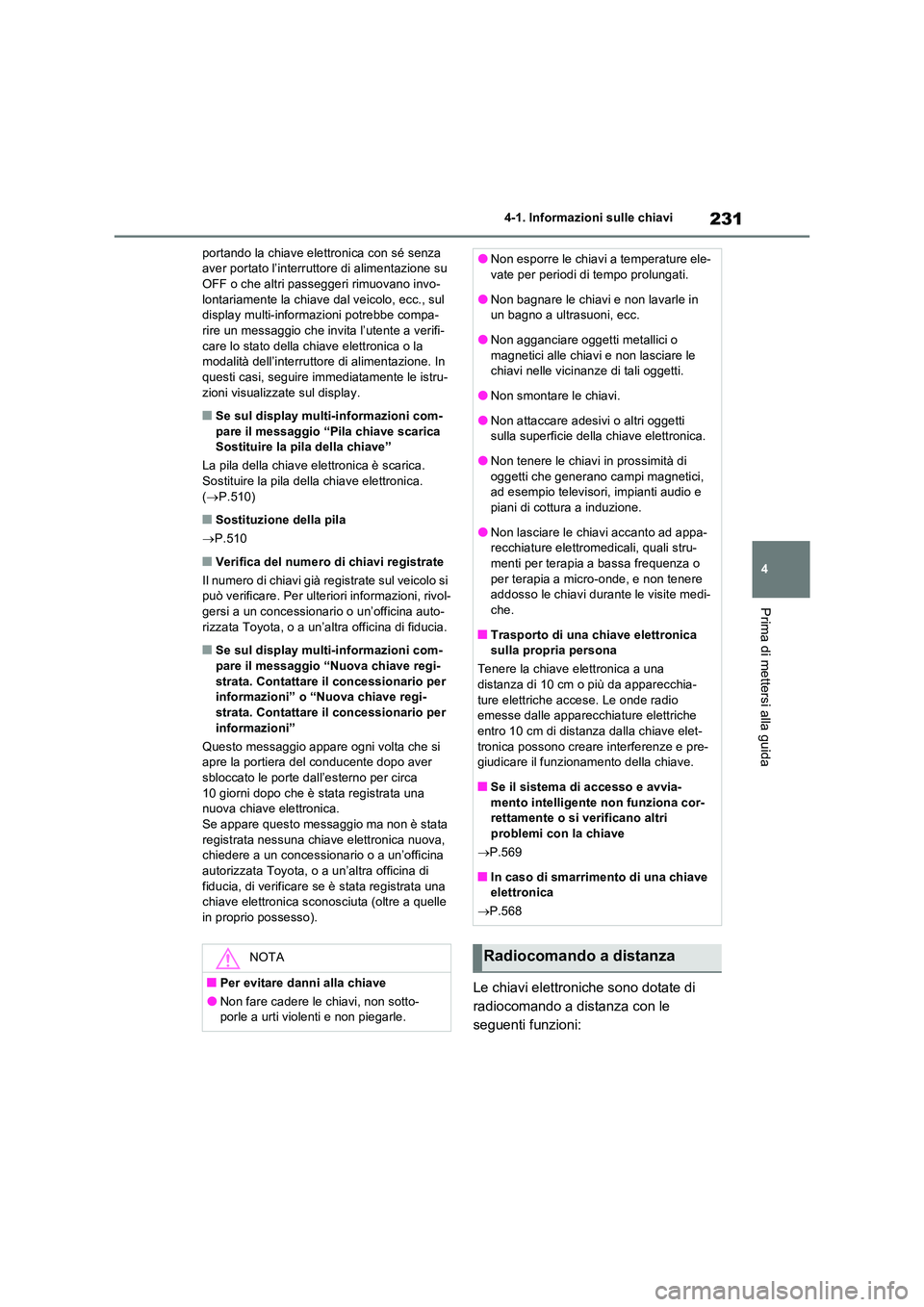

231
4
4-1. Informazioni sulle chiavi
Prima di mettersi alla guida
portando la chiave elettronica con sé senza aver portato l’interruttore di alimentazione su OFF o che altri passeggeri rimuovano invo-
lontariamente la chiave dal veicolo, ecc., sul display multi-informazioni potrebbe compa-rire un messaggio che invita l’utente a verifi-
care lo stato della chiave elettronica o la modalità dell’interruttore di alimentazione. In questi casi, seguire immediatamente le istru-
zioni visualizzate sul display.
■Se sul display multi-informazioni com- pare il messaggio “Pila chiave scarica Sostituire la pila della chiave”
La pila della chiave elettronica è scarica.
Sostituire la pila della chiave elettronica. ( P.510)
■Sostituzione della pila
 P.510
■Verifica del numero di chiavi registrate
Il numero di chiavi già registrate sul veicolo si può verificare. Per ulteriori informazioni, rivol-
gersi a un concessionario o un’officina auto- rizzata Toyota, o a un’altra officina di fiducia.
■Se sul display multi-informazioni com-pare il messaggio “Nuova chiave regi-
strata. Contattare il concessionario per informazioni” o “Nuova chiave regi-strata. Contattare il concessionario per
informazioni”
Questo messaggio appare ogni volta che si apre la portiera del conducente dopo aver sbloccato le porte dall’esterno per circa
10 giorni dopo che è stata registrata una nuova chiave elettronica. Se appare questo messaggio ma non è stata
registrata nessuna chiave elettronica nuova, chiedere a un concessionario o a un’officina autorizzata Toyota, o a un’altra officina di
fiducia, di verificare se è stata registrata una chiave elettronica sconosciuta (oltre a quelle in proprio possesso).
Le chiavi elettroniche sono dotate di
radiocomando a distanza con le
seguenti funzioni:
NOTA
■Per evitare danni alla chiave
●Non fare cadere le chiavi, non sotto- porle a urti violenti e non piegarle.
●Non esporre le chiavi a temperature ele-vate per periodi di tempo prolungati.
●Non bagnare le chiavi e non lavarle in un bagno a ultrasuoni, ecc.
●Non agganciare oggetti metallici o
magnetici alle chiavi e non lasciare le chiavi nelle vicinanze di tali oggetti.
●Non smontare le chiavi.
●Non attaccare adesivi o altri oggetti sulla superficie della chiave elettronica.
●Non tenere le chiavi in prossimità di
oggetti che generano campi magnetici, ad esempio televisori, impianti audio e piani di cottura a induzione.
●Non lasciare le chiavi accanto ad appa-recchiature elettromedicali, quali stru-menti per terapia a bassa frequenza o
per terapia a micro-onde, e non tenere addosso le chiavi durante le visite medi-che.
■Trasporto di una chiave elettronica sulla propria persona
Tenere la chiave elettronica a una distanza di 10 cm o più da apparecchia-
ture elettriche accese. Le onde radio emesse dalle apparecchiature elettriche entro 10 cm di distanza dalla chiave elet-
tronica possono creare interferenze e pre- giudicare il funzionamento della chiave.
■Se il sistema di accesso e avvia-
mento intelligente non funziona cor- rettamente o si verificano altri problemi con la chiave
 P.569
■In caso di smarrimento di una chiave elettronica
 P.568
Radiocomando a distanza

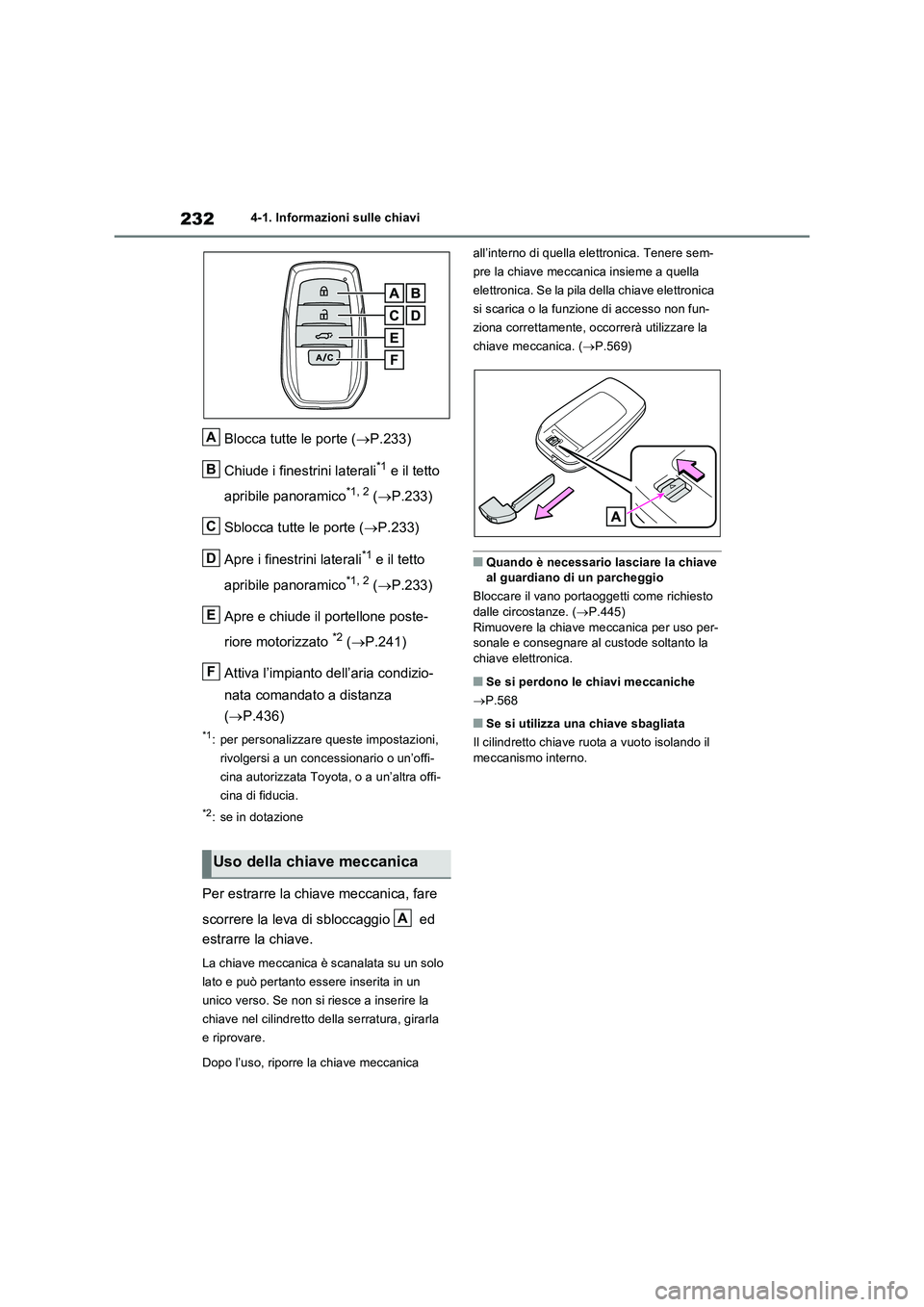

2324-1. Informazioni sulle chiavi
Blocca tutte le porte (P.233)
Chiude i finestrini laterali*1 e il tetto
apribile panoramico*1, 2 ( P.233)
Sblocca tutte le porte ( P.233)
Apre i finestrini laterali*1 e il tetto
apribile panoramico*1, 2 ( P.233)
Apre e chiude il portellone poste-
riore motorizzato *2 ( P.241)
Attiva l’impianto dell’aria condizio-
nata comandato a distanza
( P.436)
*1: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
*2: se in dotazione
Per estrarre la chiave meccanica, fare
scorrere la leva di sbloccaggio ed
estrarre la chiave.
La chiave meccanica è scanalata su un solo
lato e può pertanto essere inserita in un
unico verso. Se non si riesce a inserire la
chiave nel cilindretto della serratura, girarla
e riprovare.
Dopo l’uso, riporre la chiave meccanica
all’interno di quella elettronica. Tenere sem-
pre la chiave meccanica insieme a quella
elettronica. Se la pila della chiave elettronica
si scarica o la funzione di accesso non fun-
ziona correttamente, occorrerà utilizzare la
chiave meccanica. ( P.569)
■Quando è necessario lasciare la chiave al guardiano di un parcheggio
Bloccare il vano portaoggetti come richiesto
dalle circostanze. ( P.445) Rimuovere la chiave meccanica per uso per-sonale e consegnare al custode soltanto la
chiave elettronica.
■Se si perdono le chiavi meccaniche
 P.568
■Se si utilizza una chiave sbagliata
Il cilindretto chiave ruota a vuoto isolando il meccanismo interno.
Uso della chiave meccanica
A
B
C
D
E
F
A

233
4
4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
4-2.Apertura, c hiusura e b loc cagg io delle porte
■Con la funzione di accesso
Portare con sé la chiave elettronica per
abilitare questa funzione.
1 Afferrare la maniglia della portiera
anteriore per sbloccare le porte.
Accertarsi di toccare il sensore sul retro
della maniglia.
Dopo essere state bloccate, le porte non
possono essere sbloccate per 3 secondi.
2 Toccare il sensore di bloccaggio (la
tacca sulla parte superiore della
maniglia della porta) per bloccare le
porte.
Controllare che la portiera sia saldamente
bloccata.
■Utilizzo del radiocomando a
distanza
1 Blocca tutte le porte
Controllare che la portiera sia saldamente
bloccata.
Mantenere premuto per chiudere i finestrini
laterali e il tetto apribile panoramico (se in
dotazione).*
2 Sblocca tutte le porte
Mantenere premuto per aprire i finestrini
laterali e il tetto apribile panoramico (se in
dotazione).*
*: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
■Configurazione della funzione di sbloc-
caggio porte
Con il radiocomando a distanza si può impo- stare quali porte vengono sbloccate dalla fun-zione di accesso. Eseguire la configurazione
all’interno del veicolo o entro circa 1 m di distanza dal veicolo.
1 Portare l’interruttore di alimentazione su OFF.
2 Disattivare i sensori anti-intrusione e di
inclinazione del sistema di allarme per evitare l’attivazione involontaria
dell’allarme durante la modifica delle impostazioni. (se in dotazione) ( P.80)
3 Mentre la spia sulla chiave è spenta,
tenere premuto o per
Portiere
Le porte del veicolo possono
essere bloccate e sbloccate con la
funzione di accesso, il radioco-
mando a distanza, gli interruttori
chiusura centralizzata o i pulsanti
di bloccaggio portiera interni.
Vengono bloccati e sbloccati anche
lo sportellino della porta di ricarica e
il connettore di ricarica. ( P.120)
Sbloccaggio e bloccaggio delle
porte dall’esterno

2344-2. Apertura, chiusura e bloccaggio delle porte
circa 5 secondi mentre si mantiene pre-
muto .
L’impostazione cambia ogni volta che si ese-
gue un’operazione, come illustrato sotto.
(Quando si cambia l’impostazione di conti-
nuo, rilasciare i pulsanti, aspettare almeno
5 secondi, e ripetere l’operazione 3).
*1: Veicoli con display multi-informazioni da
7 pollici
*2: Veicoli con display multi-informazioni da
12,3 pollici
Veicoli con allarme: per evitare l’attivazione involontaria dell’allarme, sbloccare le porte
usando il radiocomando a distanza e aprire e
chiudere una volta una porta dopo aver modi-
ficato le impostazioni. (Se non si apre una
porta entro 30 secondi dopo aver premuto
, le porte si bloccheranno di nuovo e
l’allarme verrà armato automaticamente).
Se l’allarme si attiva, spegnerlo immediata-
mente. (P.79)
■Sistema di sbloccaggio delle portiere in
caso di rilevamento d’urto
Se il veicolo subisce un impatto violento, tutte
le porte vengono sbloccate. Tuttavia, a
seconda della forza dell’impatto o del tipo di
incidente, il sistema potrebbe non attivarsi.
■Segnali di funzionamento
Porte: Le luci di emergenza segnalano che le
porte sono state bloccate/sbloccate. (Bloc-
cate: una volta; sbloccate: due volte)
Finestrini laterali e tetto apribile panoramico
(se in dotazione): il movimento dei finestrini
laterali e del tetto apribile panoramico è
segnalato da un cicalino.
■Funzione di sicurezza
Se non si apre una porta entro circa
30 secondi dallo sbloccaggio, la funzione di
sicurezza blocca di nuovo automaticamente
le porte. (Tuttavia, a seconda della posizione
della chiave elettronica, il sistema potrebbe
rilevare la chiave all’interno del veicolo. In
questo caso, le porte del veicolo potrebbero
essere sbloccate).
■Quando la porta non può essere bloc-
cata con il sensore di bloccaggio sulla
parte superiore della maniglia della
porta
Se la portiera non si blocca neanche quando
viene toccata l’area superiore del sensore,
provare a toccare contemporaneamente sia
l’area superiore che quella inferiore del sen-
sore.
Se si indossano guanti, rimuoverli.
Display multi-infor-
mazioni/segnale
acusticoFunzione di sbloccag-
gio
Veicoli con
guida a sinistra
*1
*2
Veicoli con
guida a destra
*1
*2
Esterno: suona 3 volte
Afferrando la maniglia
della portiera del con-
ducente si sblocca
solo la portiera del
conducente.
Afferrando la maniglia
della portiera del pas-
seggero anteriore o
premendo l’interrut-
tore di apertura del
portellone posteriore
si sbloccano tutte le
porte.
*1
*2
Esterno: suona due
volte
Afferrando la maniglia
di una portiera ante-
riore o premendo
l’interruttore di aper-
tura del portellone
posteriore si sbloc-
cano tutte le porte.

235
4
4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida

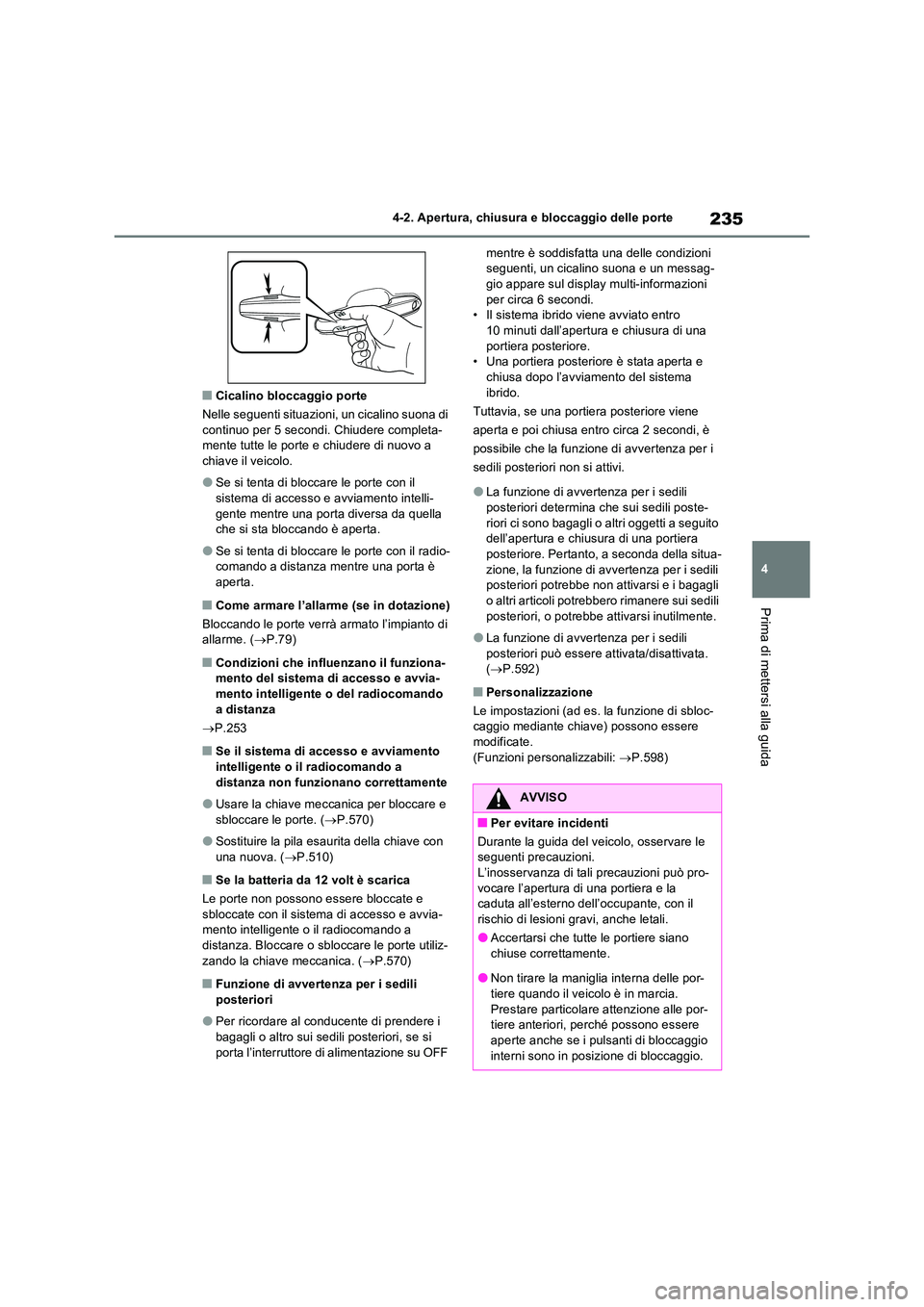

■Cicalino bloccaggio porte
Nelle seguenti situazioni, un cicalino suona di continuo per 5 secondi. Chiudere completa-mente tutte le porte e chiudere di nuovo a
chiave il veicolo.
●Se si tenta di bloccare le porte con il
sistema di accesso e avviamento intelli- gente mentre una porta diversa da quella che si sta bloccando è aperta.
●Se si tenta di bloccare le porte con il radio-comando a distanza mentre una porta è
aperta.
■Come armare l’allarme (se in dotazione)
Bloccando le porte verrà armato l’impianto di allarme. ( P.79)
■Condizioni che influenzano il funziona- mento del sistema di accesso e avvia-
mento intelligente o del radiocomando a distanza
 P.253
■Se il sistema di accesso e avviamento intelligente o il radiocomando a
distanza non funzionano correttamente
●Usare la chiave meccanica per bloccare e
sbloccare le porte. ( P.570)
●Sostituire la pila esaurita della chiave con
una nuova. ( P.510)
■Se la batteria da 12 volt è scarica
Le porte non possono essere bloccate e sbloccate con il sistema di accesso e avvia-mento intelligente o il radiocomando a
distanza. Bloccare o sbloccare le porte utiliz- zando la chiave meccanica. ( P.570)
■Funzione di avvertenza per i sedili posteriori
●Per ricordare al conducente di prendere i bagagli o altro sui sedili posteriori, se si
porta l’interruttore di alimentazione su OFF
mentre è soddisfatta una delle condizioni seguenti, un cicalino suona e un messag-gio appare sul display multi-informazioni
per circa 6 secondi. • Il sistema ibrido viene avviato entro 10 minuti dall’apertura e chiusura di una
portiera posteriore. • Una portiera posteriore è stata aperta e chiusa dopo l’avviamento del sistema
ibrido.
Tuttavia, se una portiera posteriore viene
aperta e poi chiusa entro circa 2 secondi, è
possibile che la funzione di avvertenza per i
sedili posteriori non si attivi.
●La funzione di avvertenza per i sedili posteriori determina c he sui sedili poste-
riori ci sono bagagli o altri oggetti a seguito dell’apertura e chiusura di una portiera posteriore. Pertanto, a seconda della situa-
zione, la funzione di avvertenza per i sedili posteriori potrebbe non attivarsi e i bagagli o altri articoli potrebbero rimanere sui sedili
posteriori, o potrebbe attivarsi inutilmente.
●La funzione di avvertenza per i sedili
posteriori può essere attivata/disattivata. ( P.592)
■Personalizzazione
Le impostazioni (ad es. la funzione di sbloc- caggio mediante chiave) possono essere
modificate. (Funzioni personalizzabili: P.598)
AVVISO
■Per evitare incidenti
Durante la guida del veicolo, osservare le seguenti precauzioni.L’inosservanza di tali precauzioni può pro-
vocare l’apertura di una portiera e la caduta all’esterno dell’occupante, con il rischio di lesioni gravi, anche letali.
●Accertarsi che tutte le portiere siano
chiuse correttamente.
●Non tirare la maniglia interna delle por- tiere quando il veicolo è in marcia.
Prestare particolare attenzione alle por- tiere anteriori, perché possono essere aperte anche se i pulsanti di bloccaggio
interni sono in posizione di bloccaggio.

2364-2. Apertura, chiusura e bloccaggio delle porte

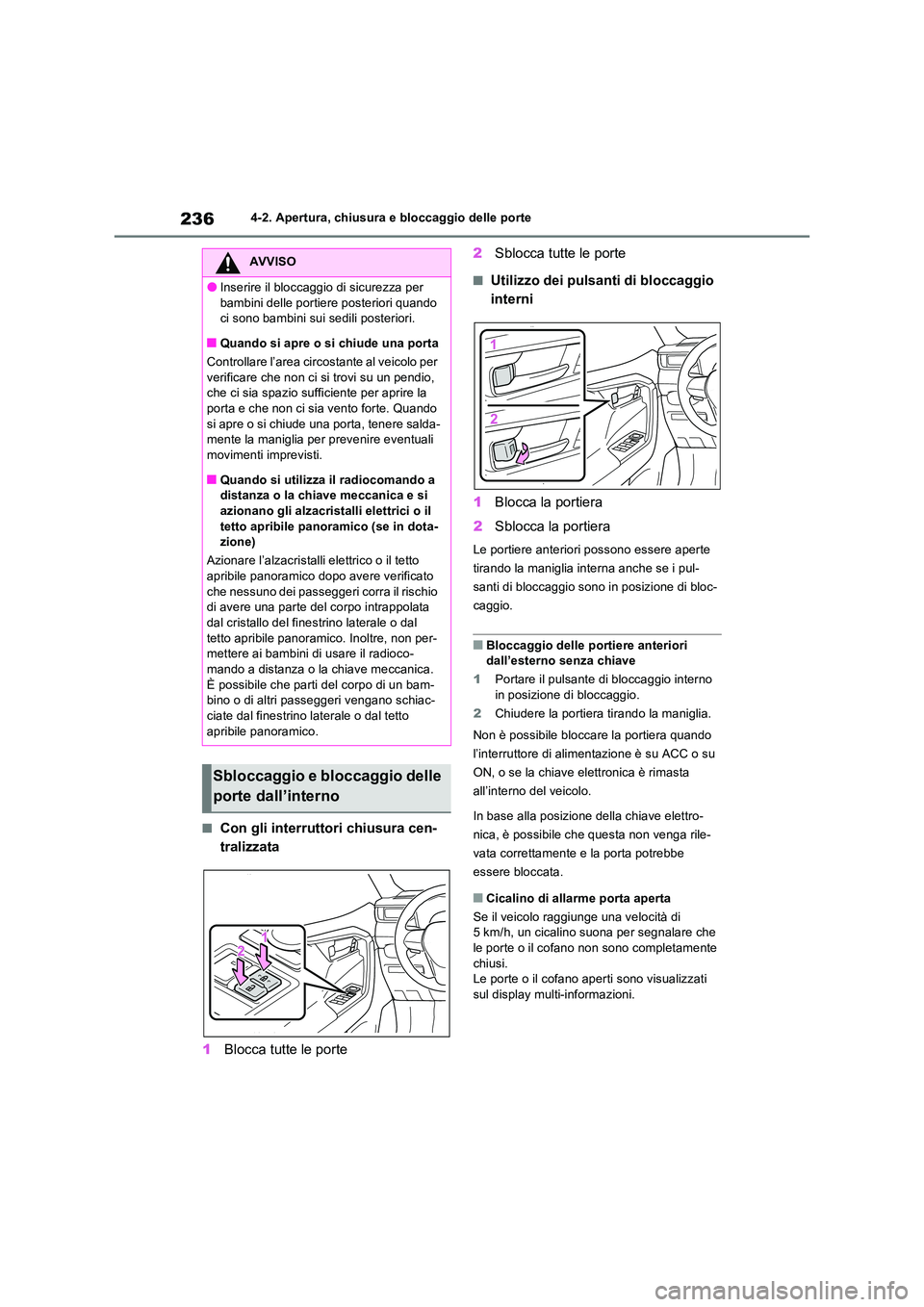

■Con gli interruttori chiusura cen-
tralizzata
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Utilizzo dei pulsanti di bloccaggio
interni
1 Blocca la portiera
2 Sblocca la portiera
Le portiere anteriori possono essere aperte
tirando la maniglia interna anche se i pul-
santi di bloccaggio sono in posizione di bloc-
caggio.
■Bloccaggio delle portiere anteriori dall’esterno senza chiave
1 Portare il pulsante di bloccaggio interno in posizione di bloccaggio.
2 Chiudere la portiera tirando la maniglia.
Non è possibile bloccare la portiera quando
l’interruttore di alimentazione è su ACC o su
ON, o se la chiave elettronica è rimasta
all’interno del veicolo.
In base alla posizione della chiave elettro-
nica, è possibile che questa non venga rile-
vata correttamente e la porta potrebbe
essere bloccata.
■Cicalino di allarme porta aperta
Se il veicolo raggiunge una velocità di 5 km/h, un cicalino suona per segnalare che
le porte o il cofano non sono completamente chiusi.Le porte o il cofano aperti sono visualizzati
sul display multi-informazioni.
AVVISO
●Inserire il bloccaggio di sicurezza per
bambini delle portiere posteriori quando ci sono bambini sui sedili posteriori.
■Quando si apre o si chiude una porta
Controllare l’area circostante al veicolo per
verificare che non ci si trovi su un pendio, che ci sia spazio sufficiente per aprire la porta e che non ci sia vento forte. Quando
si apre o si chiude una porta, tenere salda- mente la maniglia per prevenire eventuali movimenti imprevisti.
■Quando si utilizza il radiocomando a distanza o la chiave meccanica e si azionano gli alzacristalli elettrici o il
tetto apribile panoramico (se in dota- zione)
Azionare l’alzacristalli elettrico o il tetto apribile panoramico dopo avere verificato
che nessuno dei passeggeri corra il rischio di avere una parte del corpo intrappolata dal cristallo del finestrino laterale o dal
tetto apribile panoramico. Inoltre, non per- mettere ai bambini di usare il radioco-mando a distanza o la chiave meccanica.
È possibile che parti del corpo di un bam- bino o di altri passeggeri vengano schiac-
ciate dal finestrino laterale o dal tetto apribile panoramico.
Sbloccaggio e bloccaggio delle
porte dall’interno

237
4
4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
■Se tutte le porte sono bloccate tramite la funzione di accesso o il radioco-mando a distanza
●Le porte non possono essere sbloccate con l’interruttore chiusura centralizzata.
●Gli interruttori chiusura centralizzata si possono resettare sbloccando tutte le
porte con la funzione di accesso o il radio- comando a distanza.
Non è possibile aprire la portiera
dall’interno del veicolo quando il bloc-
caggio è inserito.
1 Sbloccato
2 Bloccato
Questi dispositivi possono essere inseriti per
evitare che i bambini aprano le portiere
posteriori. Spingere verso il basso l’interrut-
tore di ciascuna portiera posteriore per bloc-
carla.
Le funzioni seguenti si possono attivare
o disattivare:
Per informazioni sulla personalizzazione,
vedere a P.592.
Bloccaggio di sicurezza per
bambini delle portiere poste-
riori
Sistemi di bloccaggio e sbloc-
caggio automatico delle porte
FunzioneFunzionamento
Funzione di bloccag-
gio porte collegata
alla velocità
Tutte le porte ven-
gono automatica-
mente bloccate
quando la velocità del
veicolo è almeno
20 km/h circa.
Funzione di bloccag-
gio porte collegata
alla posizione del
cambio
Tutte le porte ven-
gono automatica-
mente bloccate
quando si sposta la
leva del cambio in
una posizione
diversa da P.
Funzione di sbloc-
caggio porte colle-
gata alla posizione
del cambio
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si porta la
leva del cambio su P.
Funzione di sbloc-
caggio porte colle-
gata alla portiera del
conducente
Tutte le porte ven-
gono automatica-
mente sbloccate
quando si apre la
portiera del condu-
cente entro circa
45 secondi dopo aver
spento l’interruttore di
alimentazione.

2384-2. Apertura, chiusura e bloccaggio delle porte

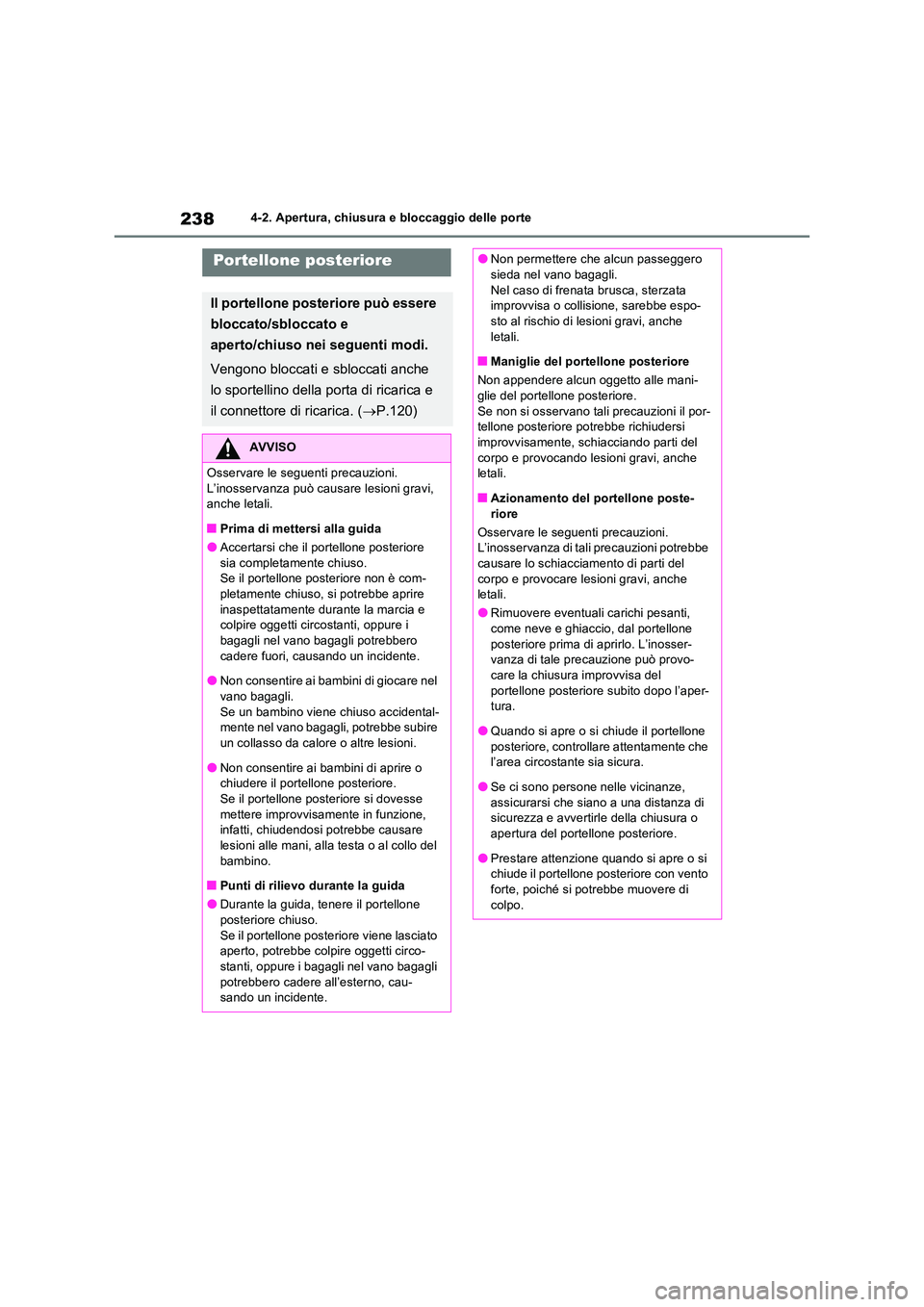

Portellone posteriore
Il portellone posteriore può essere
bloccato/sbloccato e
aperto/chiuso nei seguenti modi.
Vengono bloccati e sbloccati anche
lo sportellino della porta di ricarica e
il connettore di ricarica. ( P.120)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Prima di mettersi alla guida
●Accertarsi che il portellone posteriore
sia completamente chiuso. Se il portellone posteriore non è com-pletamente chiuso, si potrebbe aprire
inaspettatamente durante la marcia e colpire oggetti circostanti, oppure i bagagli nel vano bagagli potrebbero
cadere fuori, causando un incidente.
●Non consentire ai bambini di giocare nel vano bagagli.
Se un bambino viene chiuso accidental- mente nel vano bagagli, potrebbe subire un collasso da calore o altre lesioni.
●Non consentire ai bambini di aprire o chiudere il portellone posteriore.Se il portellone posteriore si dovesse
mettere improvvisamente in funzione, infatti, chiudendosi potrebbe causare lesioni alle mani, alla testa o al collo del
bambino.
■Punti di rilievo durante la guida
●Durante la guida, tenere il portellone posteriore chiuso.
Se il portellone posteriore viene lasciato aperto, potrebbe colpire oggetti circo-stanti, oppure i bagagli nel vano bagagli
potrebbero cadere all’esterno, cau- sando un incidente.
●Non permettere che alcun passeggero sieda nel vano bagagli.
Nel caso di frenata brusca, sterzata improvvisa o collisione, sarebbe espo-sto al rischio di lesioni gravi, anche
letali.
■Maniglie del portellone posteriore
Non appendere alcun oggetto alle mani- glie del portellone posteriore.
Se non si osservano tali precauzioni il por- tellone posteriore potrebbe richiudersi improvvisamente, schiacciando parti del
corpo e provocando lesioni gravi, anche letali.
■Azionamento del portellone poste-
riore
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni potrebbe causare lo schiacciamento di parti del
corpo e provocare le sioni gravi, anche letali.
●Rimuovere eventuali carichi pesanti, come neve e ghiaccio, dal portellone
posteriore prima di aprirlo. L’inosser- vanza di tale precauzione può provo-care la chiusura improvvisa del
portellone posteriore subito dopo l’aper- tura.
●Quando si apre o si chiude il portellone
posteriore, controllare attentamente che l’area circostante sia sicura.
●Se ci sono persone nelle vicinanze,
assicurarsi che siano a una distanza di sicurezza e avvertirle della chiusura o apertura del portellone posteriore.
●Prestare attenzione quando si apre o si chiude il portellone posteriore con vento forte, poiché si potrebbe muovere di
colpo.
