TOYOTA RAV4 PLUG-IN HYBRID 2023 Manuel du propriétaire (in French)

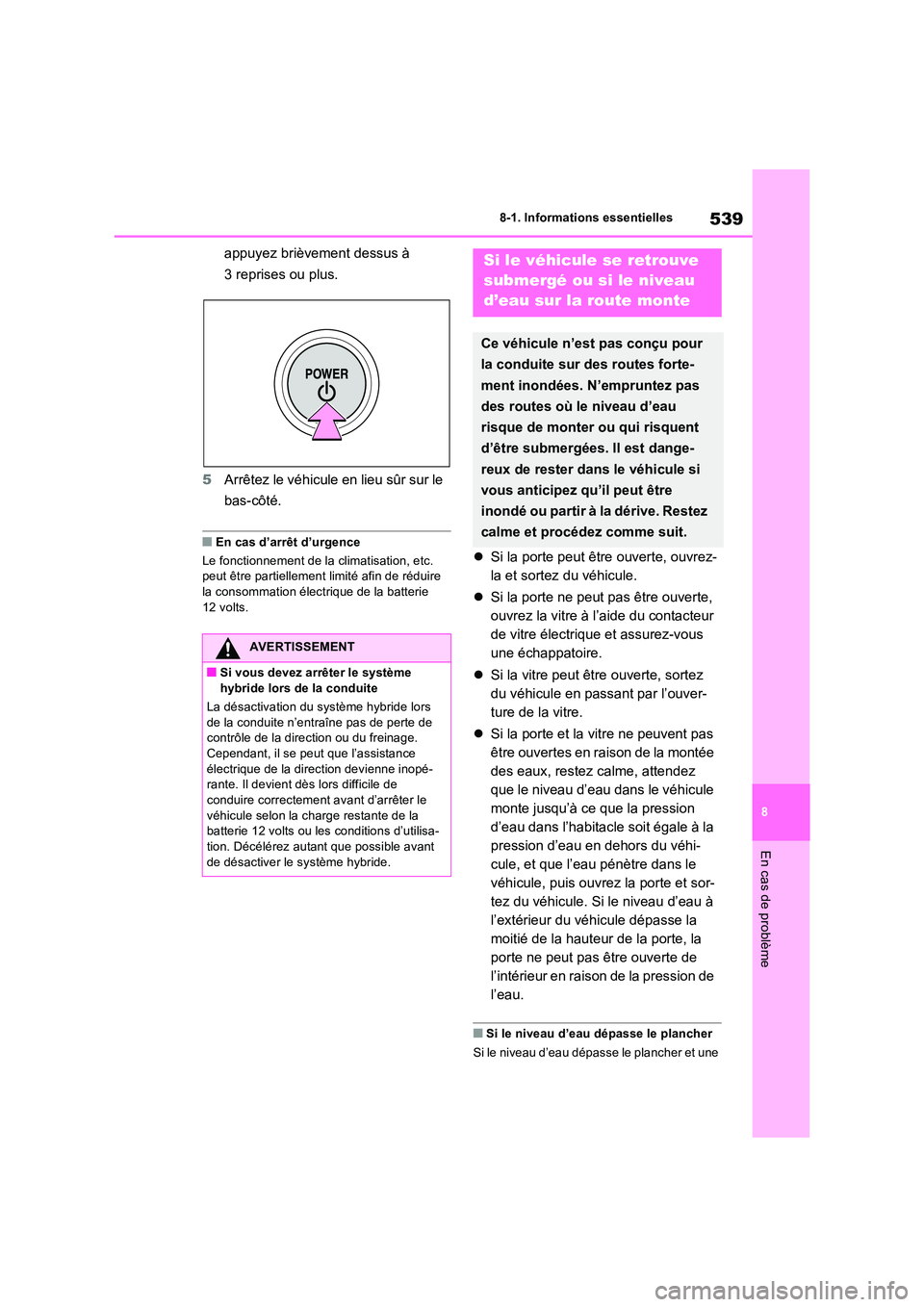

539
8
8-1. Informations essentielles
En cas de problème
appuyez brièvement dessus à
3 reprises ou plus.
5 Arrêtez le véhicule en lieu sûr sur le
bas-côté.
■En cas d’arrêt d’urgence
Le fonctionnement de la climatisation, etc. peut être partiellement limité afin de réduire la consommation électrique de la batterie
12 volts.
 Si la porte peut être ouverte, ouvrez-
la et sortez du véhicule.
 Si la porte ne peut pas être ouverte,
ouvrez la vitre à l’aide du contacteur
de vitre électrique et assurez-vous
une échappatoire.
 Si la vitre peut être ouverte, sortez
du véhicule en passant par l’ouver-
ture de la vitre.
 Si la porte et la vitre ne peuvent pas
être ouvertes en raison de la montée
des eaux, restez calme, attendez
que le niveau d’eau dans le véhicule
monte jusqu’à ce que la pression
d’eau dans l’habitacle soit égale à la
pression d’eau en dehors du véhi-
cule, et que l’eau pénètre dans le
véhicule, puis ouvrez la porte et sor-
tez du véhicule. Si le niveau d’eau à
l’extérieur du véhicule dépasse la
moitié de la hauteur de la porte, la
porte ne peut pas être ouverte de
l’intérieur en raison de la pression de
l’eau.
■Si le niveau d’eau dépasse le plancher
Si le niveau d’eau dépasse le plancher et une
AVERTISSEMENT
■Si vous devez arrêter le système hybride lors de la conduite
La désactivation du système hybride lors
de la conduite n’entraîne pas de perte de contrôle de la direction ou du freinage. Cependant, il se peut que l’assistance
électrique de la direction devienne inopé- rante. Il devient dès lors difficile de conduire correctement avant d’arrêter le
véhicule selon la charge restante de la batterie 12 volts ou les conditions d’utilisa-tion. Décélérez autant que possible avant
de désactiver le système hybride.
Si le véhicule se retrouve
submergé ou si le niveau
d’eau sur la route monte
Ce véhicule n’est pas conçu pour
la conduite sur des routes forte-
ment inondées. N’empruntez pas
des routes où le niveau d’eau
risque de monter ou qui risquent
d’être submergées. Il est dange-
reux de rester dans le véhicule si
vous anticipez qu’il peut être
inondé ou partir à la dérive. Restez
calme et procédez comme suit.

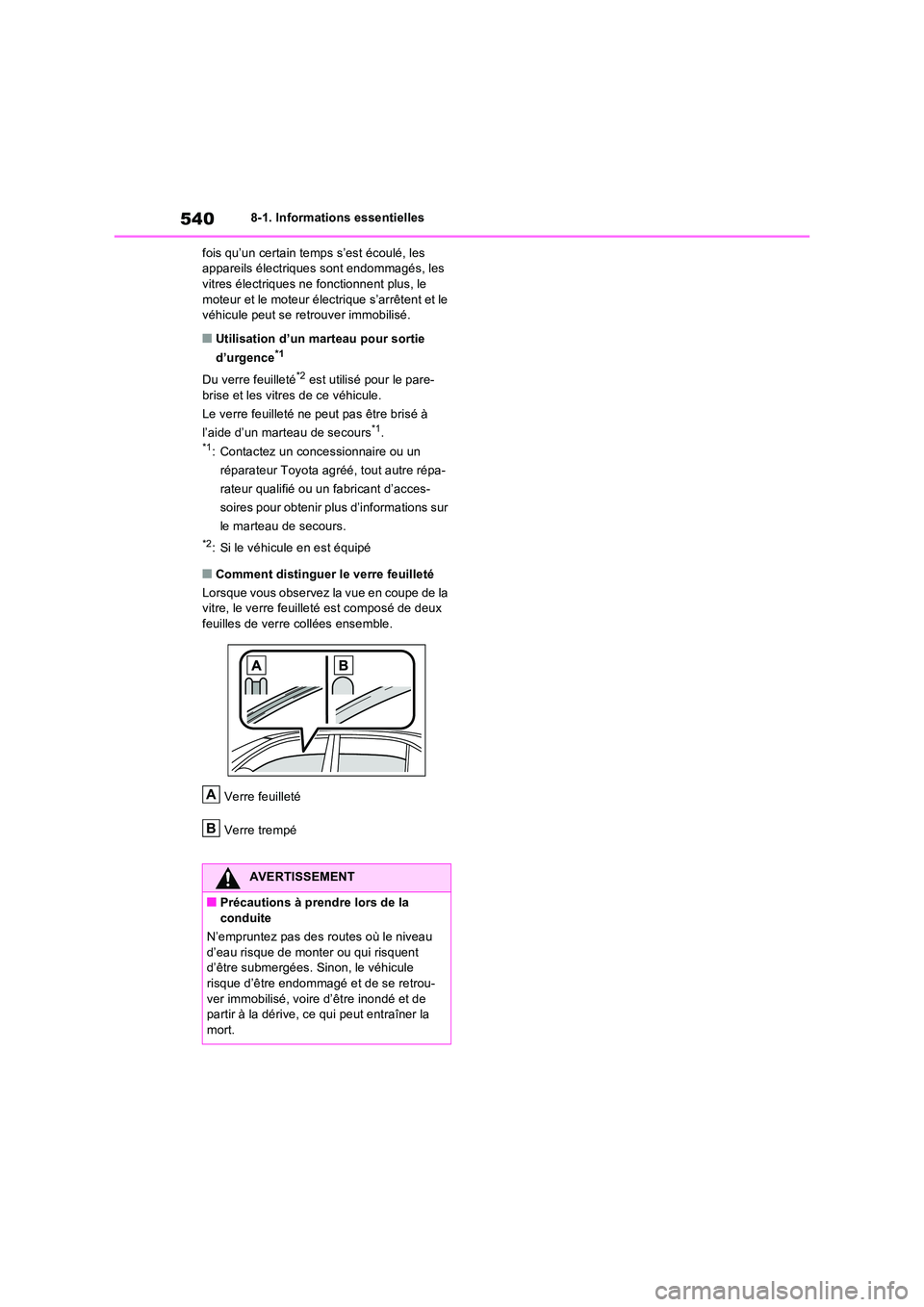

5408-1. Informations essentielles
fois qu’un certain temps s’est écoulé, les appareils électriques sont endommagés, les vitres électriques ne fonctionnent plus, le
moteur et le moteur électrique s’arrêtent et le véhicule peut se retrouver immobilisé.
■Utilisation d’un marteau pour sortie
d’urgence*1
Du verre feuilleté*2 est utilisé pour le pare- brise et les vitres de ce véhicule.
Le verre feuilleté ne peut pas être brisé à
l’aide d’un marteau de secours*1.*1: Contactez un concessionnaire ou un
réparateur Toyota agréé, tout autre répa-
rateur qualifié ou un fabricant d’acces-
soires pour obtenir plus d’informations sur
le marteau de secours.
*2: Si le véhicule en est équipé
■Comment distinguer le verre feuilleté
Lorsque vous observez la vue en coupe de la vitre, le verre feuilleté est composé de deux
feuilles de verre collées ensemble.
Verre feuilleté
Verre trempé
AVERTISSEMENT
■Précautions à prendre lors de la conduite
N’empruntez pas des routes où le niveau
d’eau risque de monter ou qui risquent d’être submergées. Sinon, le véhicule risque d’être endommagé et de se retrou-
ver immobilisé, voire d’être inondé et de partir à la dérive, ce qui peut entraîner la mort.
A
B

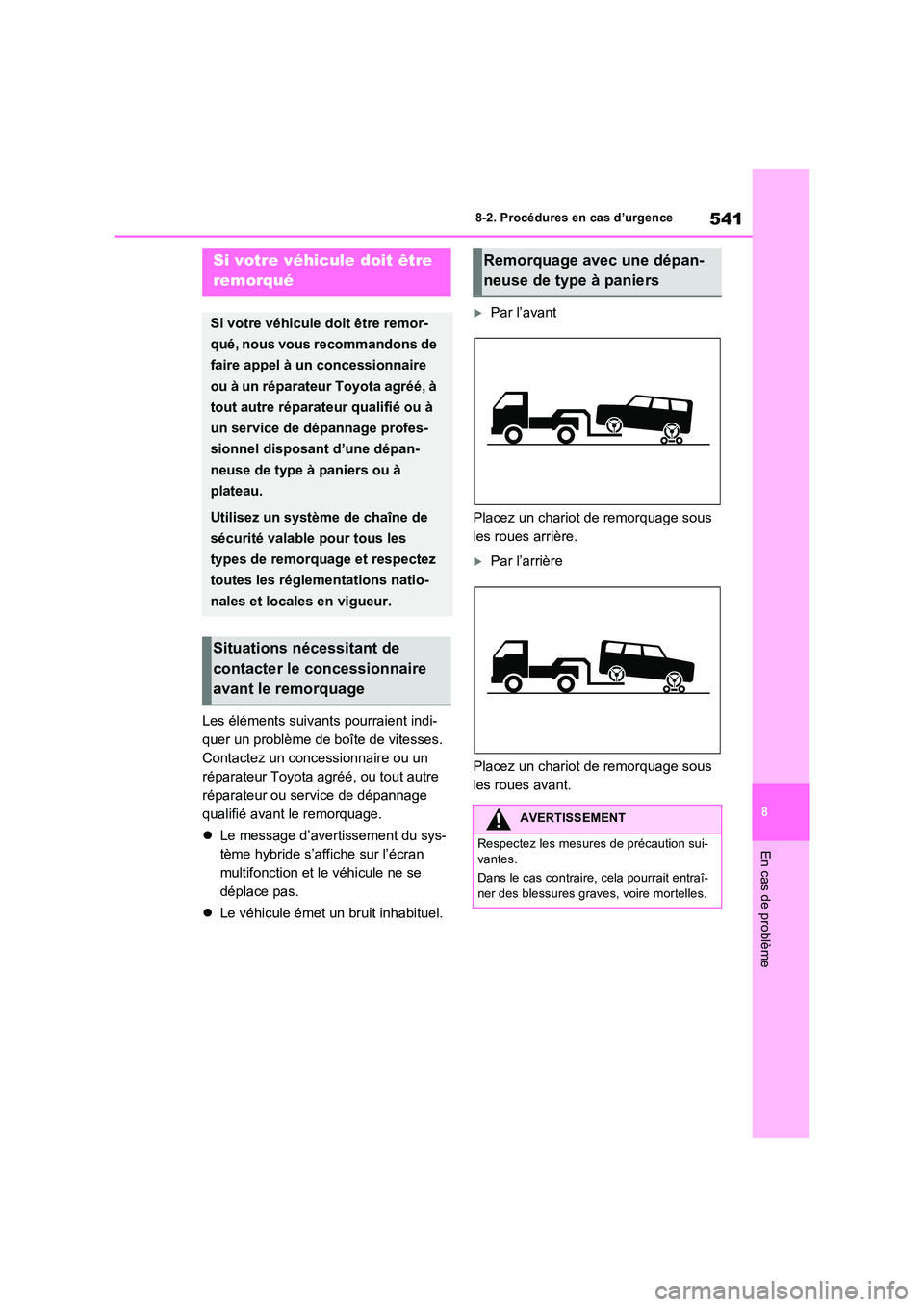

541
8
8-2. Procédures en cas d’urgence
En cas de problème
8-2.Pro cédures en ca s d’u rgen ce
Les éléments suivants pourraient indi-
quer un problème de boîte de vitesses.
Contactez un concessionnaire ou un
réparateur Toyota agréé, ou tout autre
réparateur ou service de dépannage
qualifié avant le remorquage.
 Le message d’avertissement du sys-
tème hybride s’affiche sur l’écran
multifonction et le véhicule ne se
déplace pas.
 Le véhicule émet un bruit inhabituel.
Par l’avant
Placez un chariot de remorquage sous
les roues arrière.
Par l’arrière
Placez un chariot de remorquage sous
les roues avant.
Si votre véhicule doit être
remorqué
Si votre véhicule doit être remor-
qué, nous vous recommandons de
faire appel à un concessionnaire
ou à un réparateur Toyota agréé, à
tout autre réparateur qualifié ou à
un service de dépannage profes-
sionnel disposant d’une dépan-
neuse de type à paniers ou à
plateau.
Utilisez un système de chaîne de
sécurité valable pour tous les
types de remorquage et respectez
toutes les réglementations natio-
nales et locales en vigueur.
Situations nécessitant de
contacter le concessionnaire
avant le remorquage
Remorquage avec une dépan-
neuse de type à paniers
AVERTISSEMENT
Respectez les mesures de précaution sui-
vantes.
Dans le cas contraire, cela pourrait entraî- ner des blessures graves, voire mortelles.

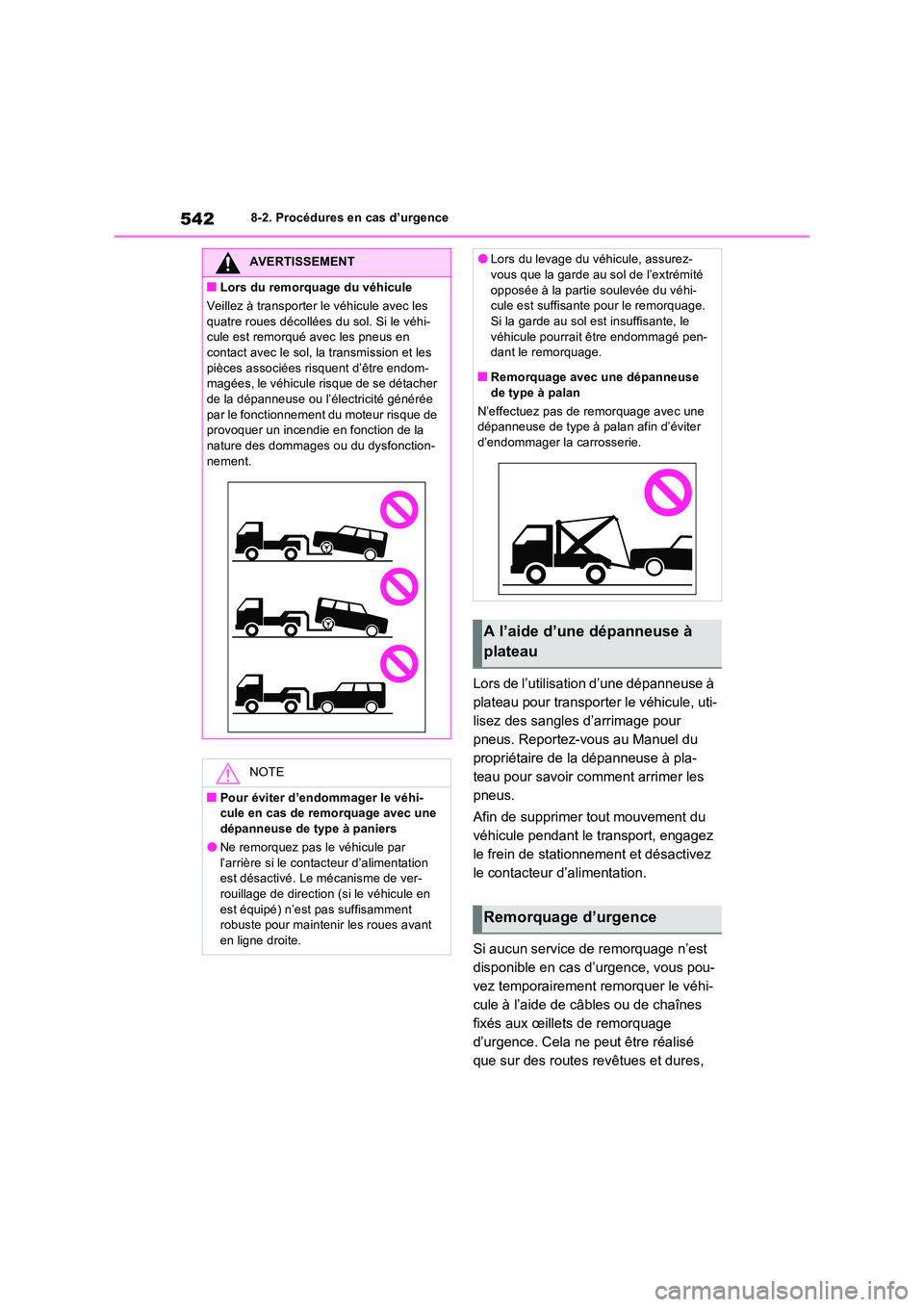

5428-2. Procédures en cas d’urgence
Lors de l’utilisation d’une dépanneuse à
plateau pour transporter le véhicule, uti-
lisez des sangles d’arrimage pour
pneus. Reportez-vous au Manuel du
propriétaire de la dépanneuse à pla-
teau pour savoir comment arrimer les
pneus.
Afin de supprimer tout mouvement du
véhicule pendant le transport, engagez
le frein de stationnement et désactivez
le contacteur d’alimentation.
Si aucun service de remorquage n’est
disponible en cas d’urgence, vous pou-
vez temporairement remorquer le véhi-
cule à l’aide de câbles ou de chaînes
fixés aux œillets de remorquage
d’urgence. Cela ne peut être réalisé
que sur des routes revêtues et dures,
AVERTISSEMENT
■Lors du remorquage du véhicule
Veillez à transporter le véhicule avec les
quatre roues décollées du sol. Si le véhi- cule est remorqué avec les pneus en contact avec le sol, la transmission et les
pièces associées risquent d’être endom- magées, le véhicule risque de se détacher de la dépanneuse ou l’électricité générée
par le fonctionnement du moteur risque de provoquer un incendie en fonction de la nature des dommages ou du dysfonction-
nement.
NOTE
■Pour éviter d’endommager le véhi- cule en cas de remorquage avec une
dépanneuse de type à paniers
●Ne remorquez pas le véhicule par l’arrière si le contacteur d’alimentation est désactivé. Le mécanisme de ver-
rouillage de direction (si le véhicule en est équipé) n’est pas suffisamment robuste pour maintenir les roues avant
en ligne droite.
●Lors du levage du véhicule, assurez- vous que la garde au sol de l’extrémité
opposée à la partie soulevée du véhi- cule est suffisante pour le remorquage. Si la garde au sol est insuffisante, le
véhicule pourrait être endommagé pen- dant le remorquage.
■Remorquage avec une dépanneuse
de type à palan
N’effectuez pas de remorquage avec une dépanneuse de type à palan afin d’éviter d’endommager la carrosserie.
A l’aide d’une dépanneuse à
plateau
Remorquage d’urgence

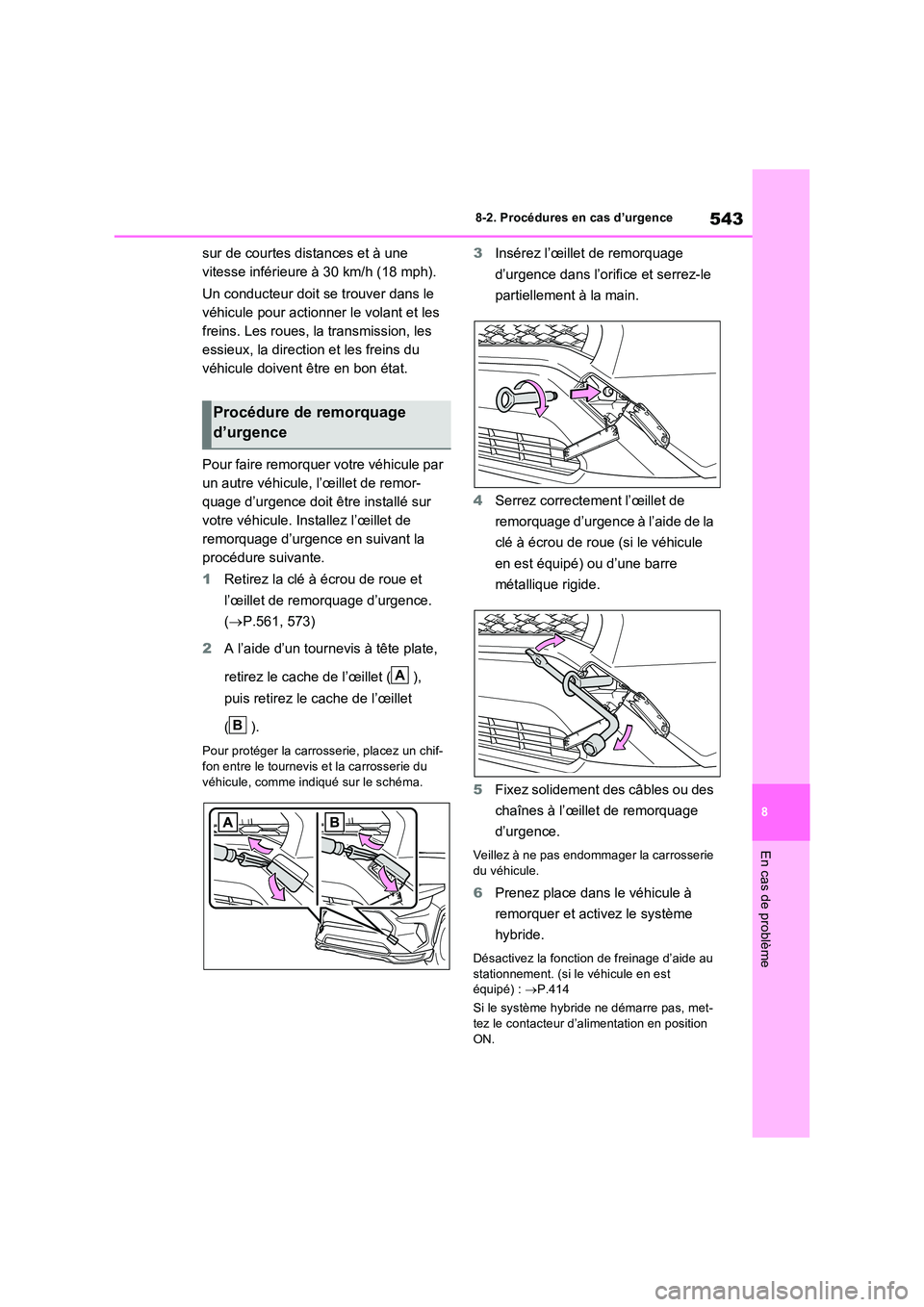

543
8
8-2. Procédures en cas d’urgence
En cas de problème
sur de courtes distances et à une
vitesse inférieure à 30 km/h (18 mph).
Un conducteur doit se trouver dans le
véhicule pour actionner le volant et les
freins. Les roues, la transmission, les
essieux, la direction et les freins du
véhicule doivent être en bon état.
Pour faire remorquer votre véhicule par
un autre véhicule, l’œillet de remor-
quage d’urgence doit être installé sur
votre véhicule. Installez l’œillet de
remorquage d’urgence en suivant la
procédure suivante.
1 Retirez la clé à écrou de roue et
l’œillet de remorquage d’urgence.
( P.561, 573)
2 A l’aide d’un tournevis à tête plate,
retirez le cache de l’œillet ( ),
puis retirez le cache de l’œillet
().
Pour protéger la carrosserie, placez un chif-
fon entre le tournevis et la carrosserie du véhicule, comme indiqué sur le schéma.
3 Insérez l’œillet de remorquage
d’urgence dans l’orifice et serrez-le
partiellement à la main.
4 Serrez correctement l’œillet de
remorquage d’urgence à l’aide de la
clé à écrou de roue (si le véhicule
en est équipé) ou d’une barre
métallique rigide.
5 Fixez solidement des câbles ou des
chaînes à l’œillet de remorquage
d’urgence.
Veillez à ne pas endommager la carrosserie du véhicule.
6 Prenez place dans le véhicule à
remorquer et activez le système
hybride.
Désactivez la fonction de freinage d’aide au stationnement. (si le véhicule en est équipé) : P.414
Si le système hybride ne démarre pas, met-
tez le contacteur d’alimentation en position ON.
Procédure de remorquage
d’urgence
A
B

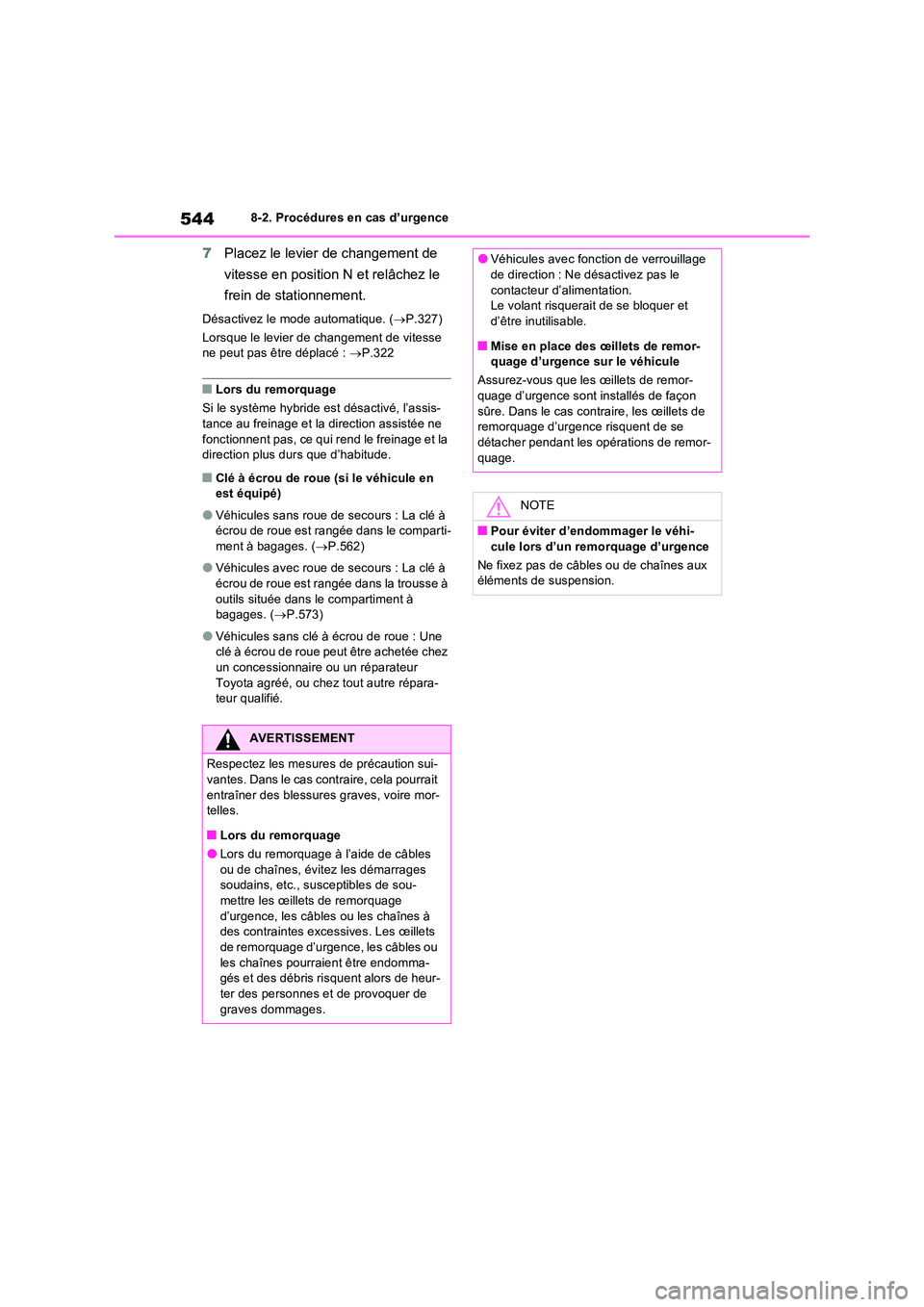

5448-2. Procédures en cas d’urgence
7Placez le levier de changement de
vitesse en position N et relâchez le
frein de stationnement.
Désactivez le mode automatique. ( P.327)
Lorsque le levier de changement de vitesse ne peut pas être déplacé : P.322
■Lors du remorquage
Si le système hybride est désactivé, l’assis- tance au freinage et la direction assistée ne
fonctionnent pas, ce qui rend le freinage et la direction plus durs que d’habitude.
■Clé à écrou de roue (si le véhicule en est équipé)
●Véhicules sans roue de secours : La clé à écrou de roue est rangée dans le comparti-
ment à bagages. ( P.562)
●Véhicules avec roue de secours : La clé à
écrou de roue est rangée dans la trousse à outils située dans le compartiment à bagages. ( P.573)
●Véhicules sans clé à écrou de roue : Une clé à écrou de roue peut être achetée chez
un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre répara-teur qualifié.
AVERTISSEMENT
Respectez les mesures de précaution sui-vantes. Dans le cas contraire, cela pourrait
entraîner des blessures graves, voire mor- telles.
■Lors du remorquage
●Lors du remorquage à l’aide de câbles
ou de chaînes, évitez les démarrages soudains, etc., susceptibles de sou-mettre les œillets de remorquage
d’urgence, les câbles ou les chaînes à des contraintes excessives. Les œillets de remorquage d’urgence, les câbles ou
les chaînes pourraient être endomma- gés et des débris ri squent alors de heur- ter des personnes et de provoquer de
graves dommages.
●Véhicules avec fonction de verrouillage de direction : Ne désactivez pas le
contacteur d’alimentation. Le volant risquerait de se bloquer et d’être inutilisable.
■Mise en place des œillets de remor-quage d’urgence sur le véhicule
Assurez-vous que les œillets de remor- quage d’urgence sont installés de façon
sûre. Dans le cas contraire, les œillets de remorquage d’urgence risquent de se détacher pendant les opérations de remor-
quage.
NOTE
■Pour éviter d’endommager le véhi- cule lors d’un remorquage d’urgence
Ne fixez pas de câbles ou de chaînes aux éléments de suspension.

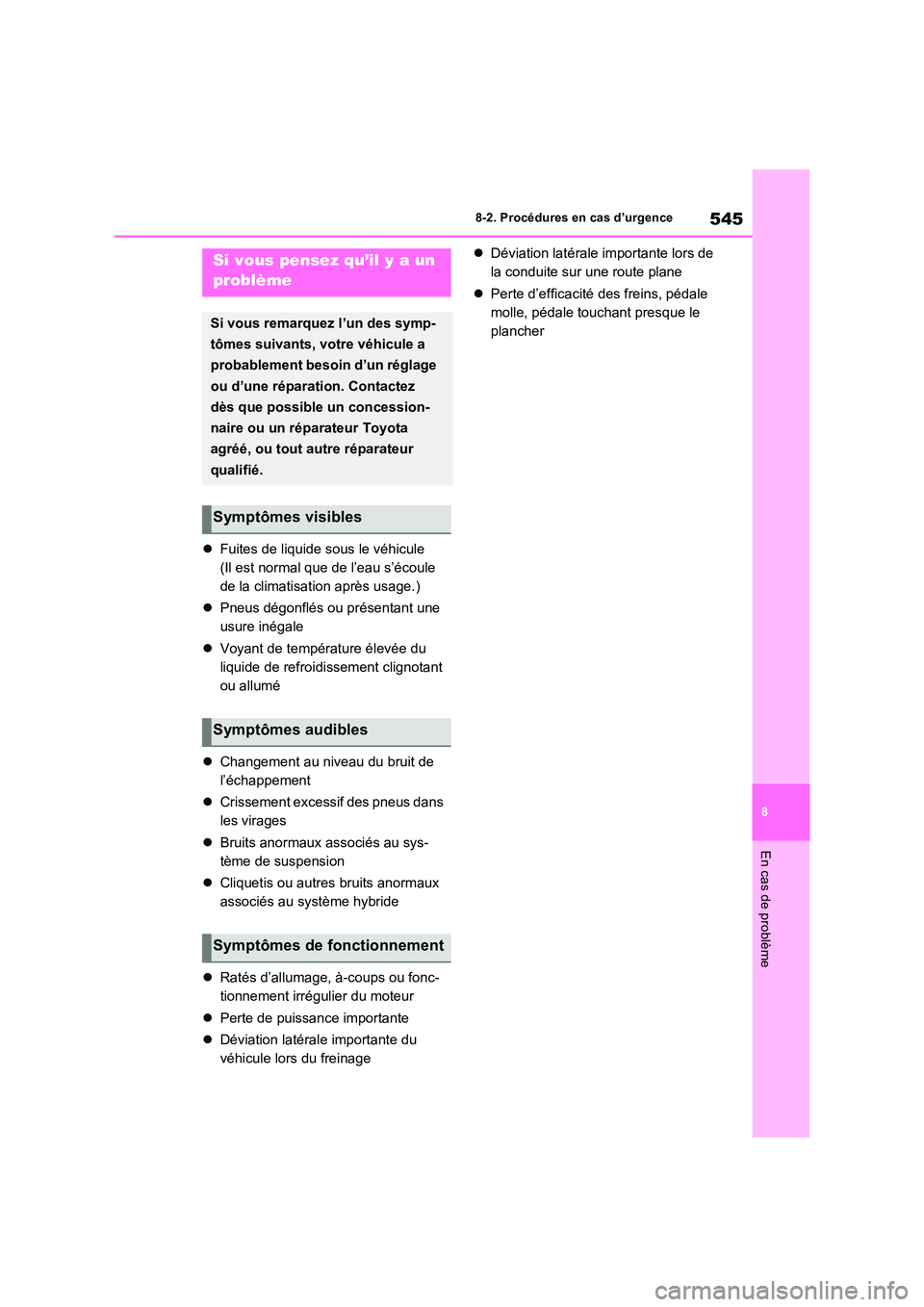

545
8
8-2. Procédures en cas d’urgence
En cas de problème
 Fuites de liquide sous le véhicule
(Il est normal que de l’eau s’écoule
de la climatisation après usage.)
 Pneus dégonflés ou présentant une
usure inégale
 Voyant de température élevée du
liquide de refroidissement clignotant
ou allumé
 Changement au niveau du bruit de
l’échappement
 Crissement excessif des pneus dans
les virages
 Bruits anormaux associés au sys-
tème de suspension
 Cliquetis ou autres bruits anormaux
associés au système hybride
 Ratés d’allumage, à-coups ou fonc-
tionnement irrégulier du moteur
 Perte de puissance importante
 Déviation latérale importante du
véhicule lors du freinage
 Déviation latérale importante lors de
la conduite sur une route plane
 Perte d’efficacité des freins, pédale
molle, pédale touchant presque le
plancher
Si vous pensez qu’il y a un
problème
Si vous remarquez l’un des symp-
tômes suivants, votre véhicule a
probablement besoin d’un réglage
ou d’une réparation. Contactez
dès que possible un concession-
naire ou un réparateur Toyota
agréé, ou tout autre réparateur
qualifié.
Symptômes visibles
Symptômes audibles
Symptômes de fonctionnement

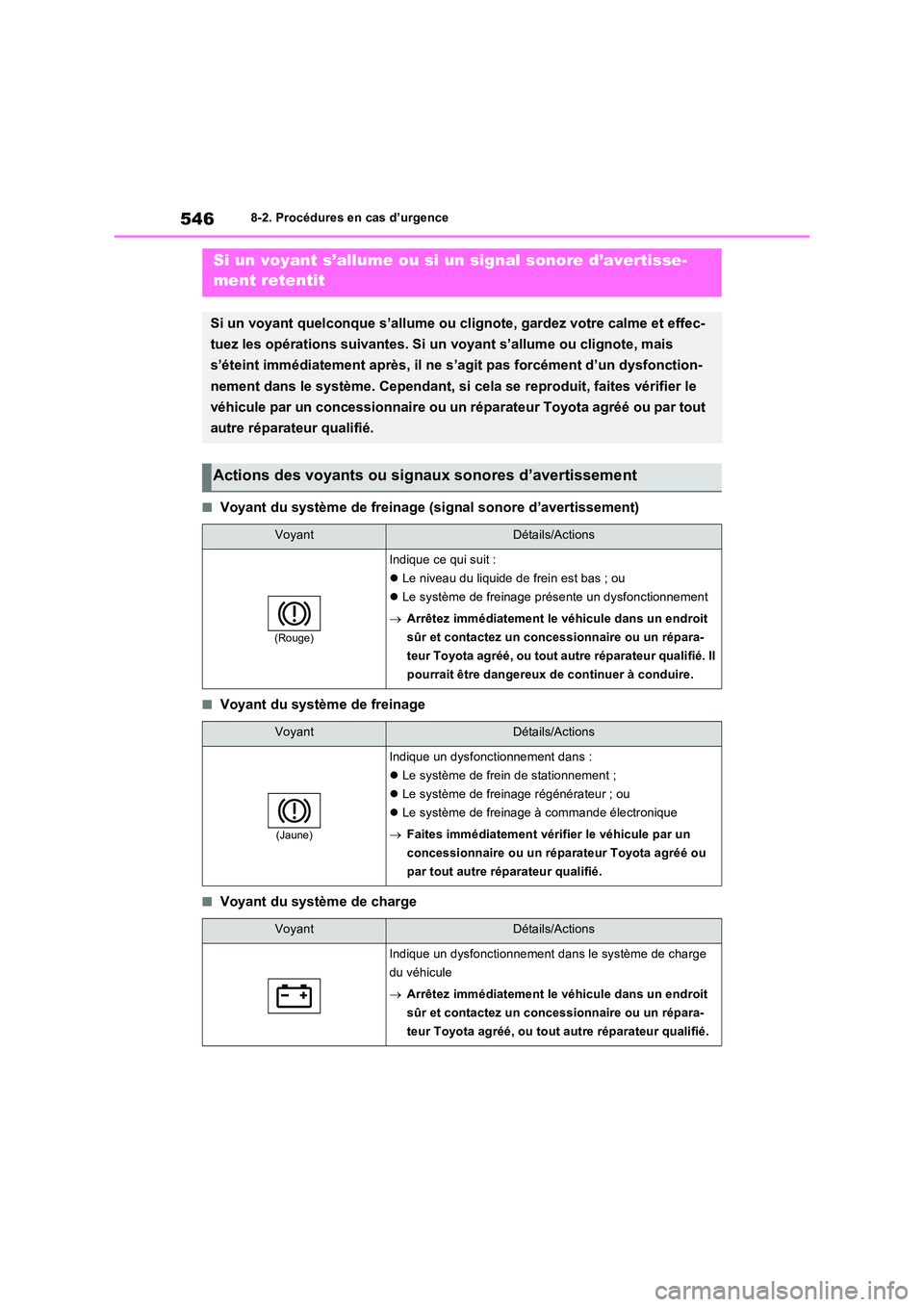

5468-2. Procédures en cas d’urgence
■Voyant du système de freinage (signal sonore d’avertissement)
■Voyant du système de freinage
■Voyant du système de charge
Si un voyant s’allume ou si un signal sonore d’avertisse-
ment retentit
Si un voyant quelconque s’allume ou clignote, gardez votre calme et effec-
tuez les opérations suivantes. Si un voyant s’allume ou clignote, mais
s’éteint immédiatement après, il ne s’agit pas forcément d’un dysfonction-
nement dans le système. Cependant, si cela se reproduit, faites vérifier le
véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout
autre réparateur qualifié.
Actions des voyants ou signaux sonores d’avertissement
VoyantDétails/Actions
(Rouge)
Indique ce qui suit :
 Le niveau du liquide de frein est bas ; ou
 Le système de freinage présente un dysfonctionnement
 Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié. Il
pourrait être dangereux de continuer à conduire.
VoyantDétails/Actions
(Jaune)
Indique un dysfonctionnement dans :
 Le système de frein de stationnement ;
 Le système de freinage régénérateur ; ou
 Le système de freinage à commande électronique
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
VoyantDétails/Actions
Indique un dysfonctionnement dans le système de charge
du véhicule
 Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié.

547
8
8-2. Procédures en cas d’urgence
En cas de problème

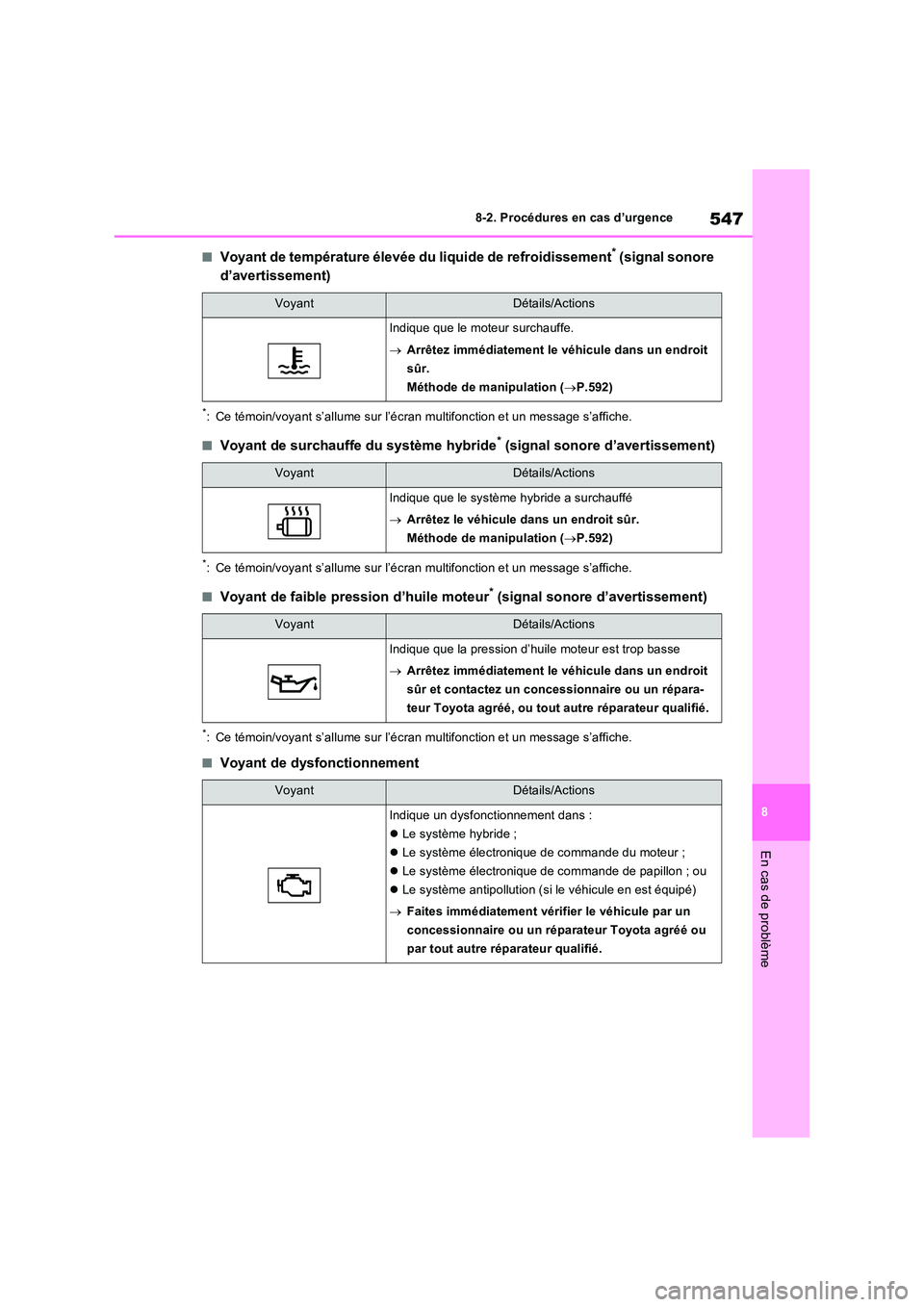

■Voyant de température élevée du liquide de refroidissement* (signal sonore
d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction et un message s’affiche.
■Voyant de surchauffe du système hybride* (signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction et un message s’affiche.
■Voyant de faible pression d’huile moteur* (signal sonore d’avertissement)
*: Ce témoin/voyant s’allume sur l’écran multifonction et un message s’affiche.
■Voyant de dysfonctionnement
VoyantDétails/Actions
Indique que le moteur surchauffe.
 Arrêtez immédiatement le véhicule dans un endroit
sûr.
Méthode de manipulation ( P.592)
VoyantDétails/Actions
Indique que le système hybride a surchauffé
 Arrêtez le véhicule dans un endroit sûr.
Méthode de manipulation ( P.592)
VoyantDétails/Actions
Indique que la pression d’huile moteur est trop basse
 Arrêtez immédiatement le véhicule dans un endroit
sûr et contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié.
VoyantDétails/Actions
Indique un dysfonctionnement dans :
 Le système hybride ;
 Le système électronique de commande du moteur ;
 Le système électronique de commande de papillon ; ou
 Le système antipollution (si le véhicule en est équipé)
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.

5488-2. Procédures en cas d’urgence

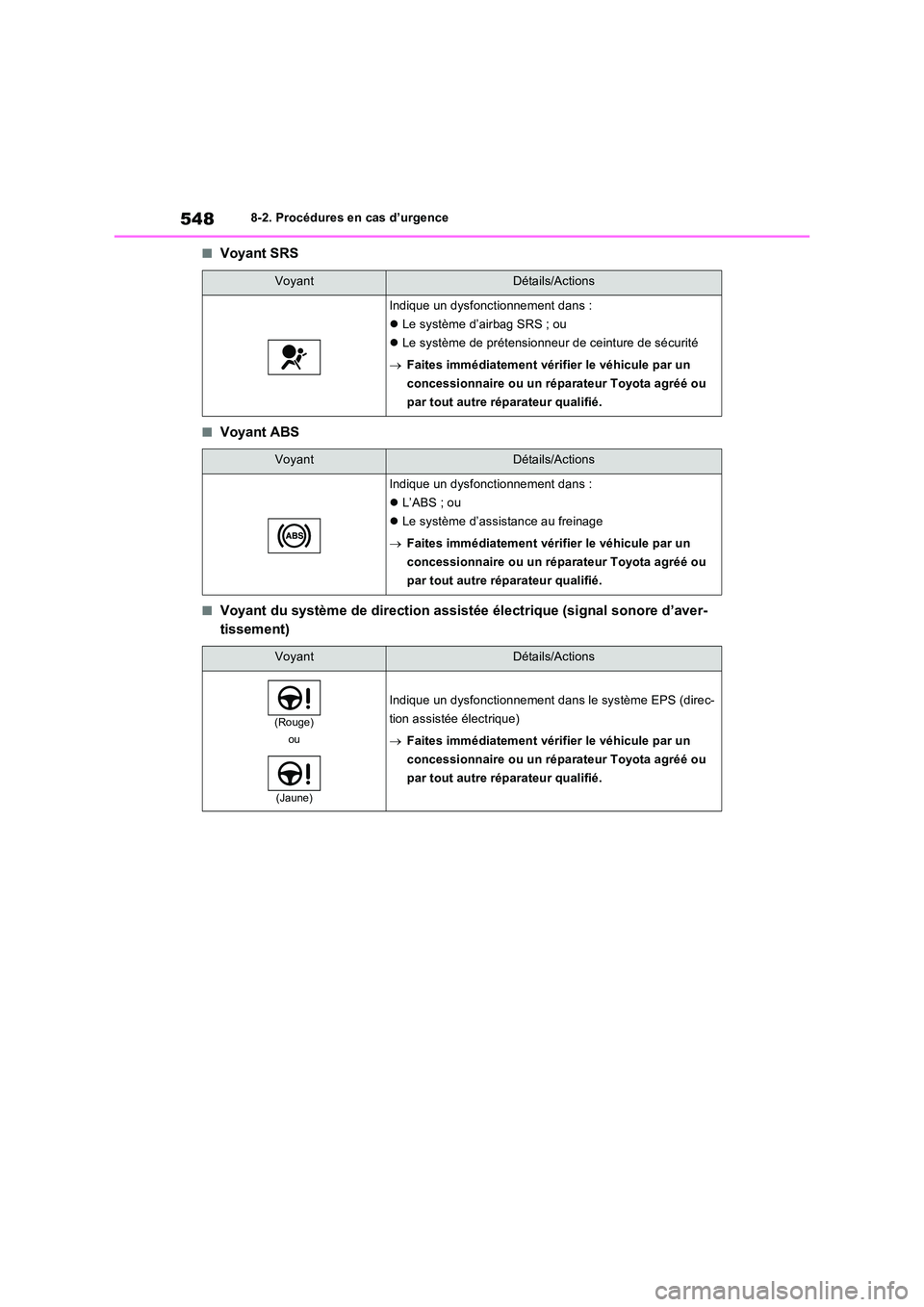

■Voyant SRS
■Voyant ABS
■Voyant du système de direction assistée électrique (signal sonore d’aver-
tissement)
VoyantDétails/Actions
Indique un dysfonctionnement dans :
 Le système d’airbag SRS ; ou
 Le système de prétensionneur de ceinture de sécurité
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
VoyantDétails/Actions
Indique un dysfonctionnement dans :
 L’ABS ; ou
 Le système d’assistance au freinage
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
VoyantDétails/Actions
(Rouge)
ou
(Jaune)
Indique un dysfonctionnement dans le système EPS (direc-
tion assistée électrique)
 Faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.
