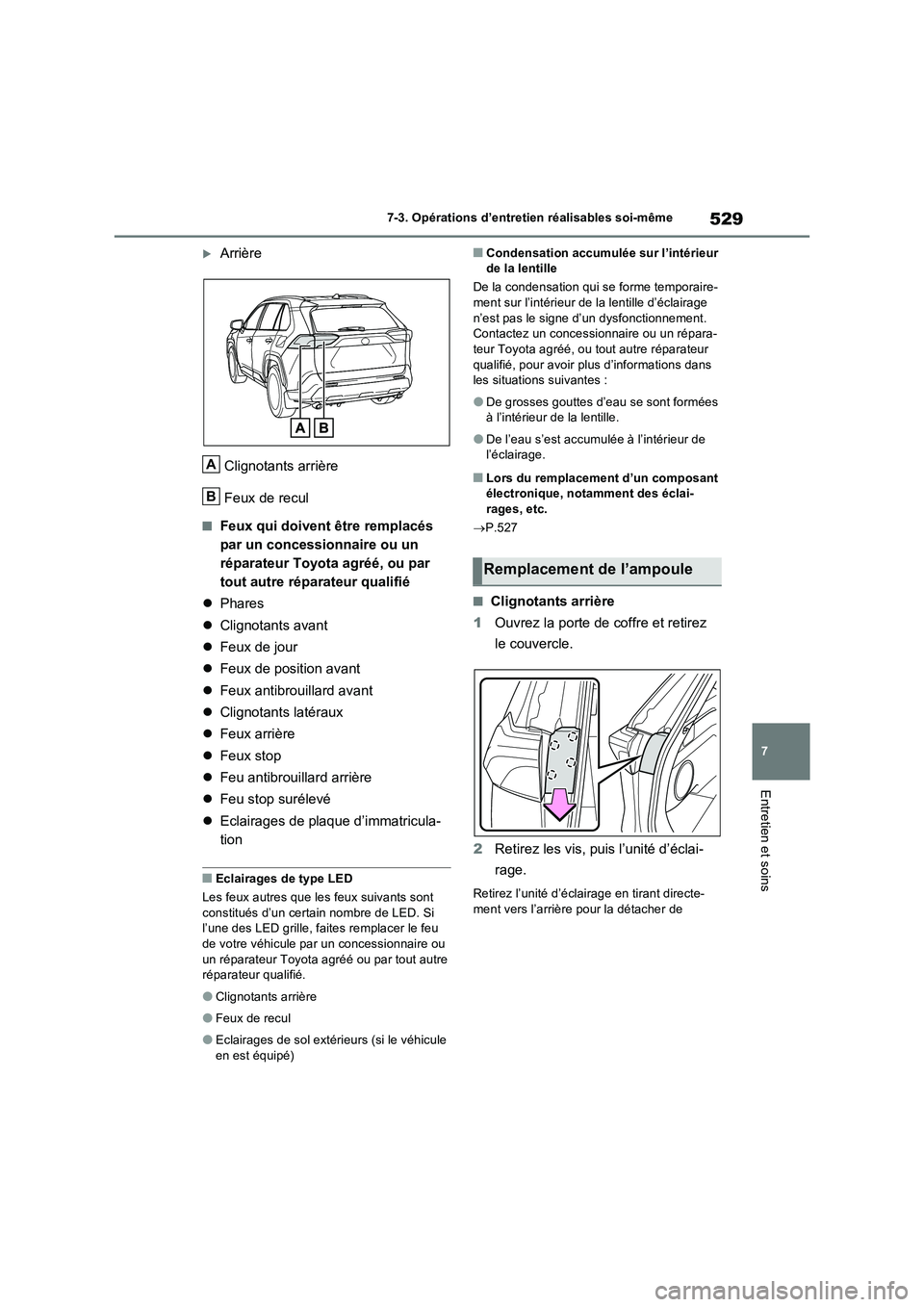

TOYOTA RAV4 PLUG-IN HYBRID 2023 Manuel du propriétaire (in French)

529
7
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
Arrière
Clignotants arrière
Feux de recul
■Feux qui doivent être remplacés
par un concessionnaire ou un
réparateur Toyota agréé, ou par
tout autre réparateur qualifié
 Phares
 Clignotants avant
 Feux de jour
 Feux de position avant
 Feux antibrouillard avant
 Clignotants latéraux
 Feux arrière
 Feux stop
 Feu antibrouillard arrière
 Feu stop surélevé
 Eclairages de plaque d’immatricula-
tion
■Eclairages de type LED
Les feux autres que les feux suivants sont constitués d’un certain nombre de LED. Si l’une des LED grille, faites remplacer le feu
de votre véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
●Clignotants arrière
●Feux de recul
●Eclairages de sol extérieurs (si le véhicule
en est équipé)
■Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporaire- ment sur l’intérieur de la lentille d’éclairage
n’est pas le signe d’un dysfonctionnement. Contactez un concessionnaire ou un répara-teur Toyota agréé, ou tout autre réparateur
qualifié, pour avoir plus d’informations dans les situations suivantes :
●De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
●De l’eau s’est accumulée à l’intérieur de l’éclairage.
■Lors du remplacement d’un composant électronique, notamment des éclai-
rages, etc.
 P.527
■Clignotants arrière
1 Ouvrez la porte de coffre et retirez
le couvercle.
2 Retirez les vis, puis l’unité d’éclai-
rage.
Retirez l’unité d’éclairage en tirant directe- ment vers l’arrière pour la détacher de
A
B
Remplacement de l’ampoule

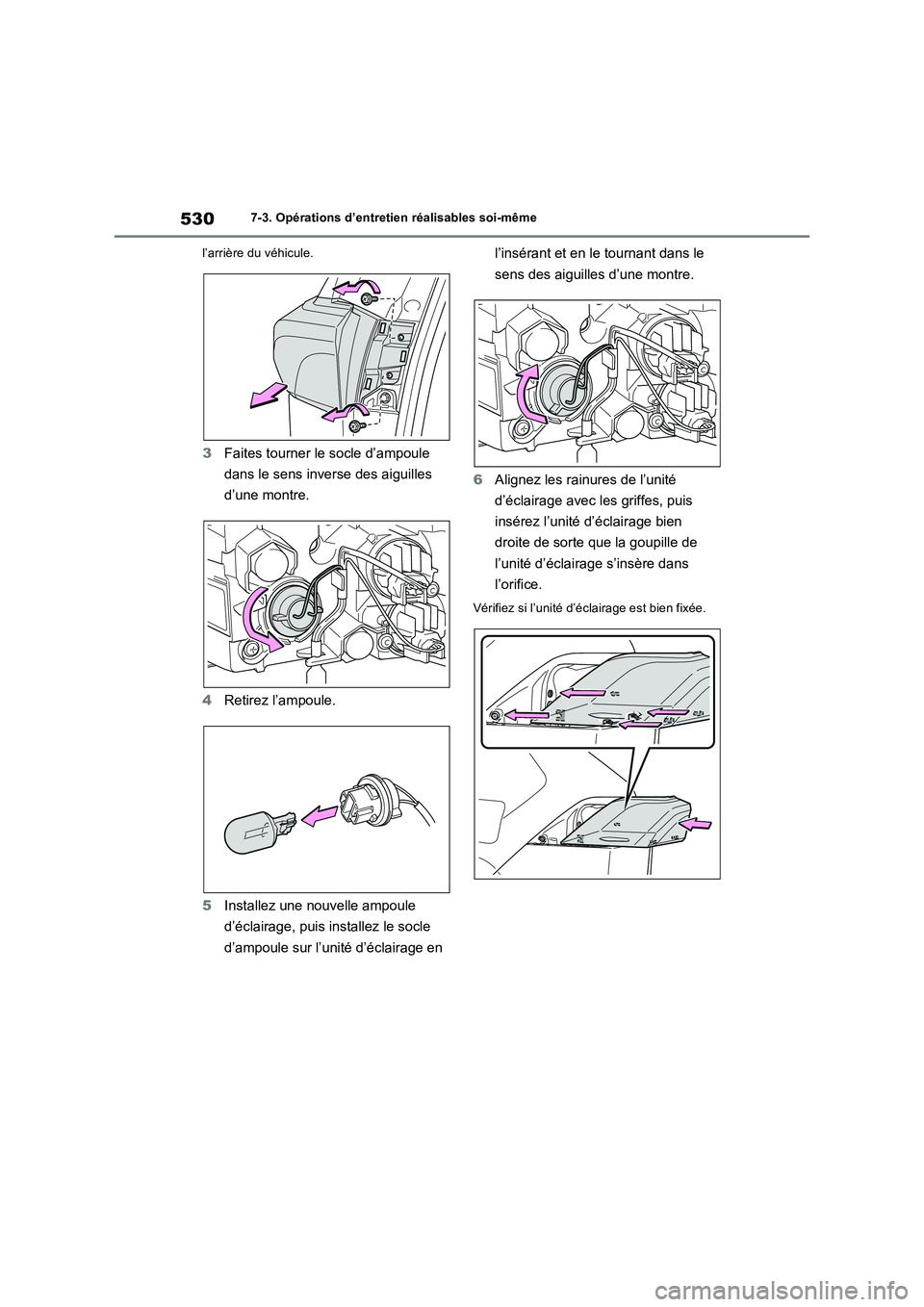

5307-3. Opérations d’entretien réalisables soi-même
l’arrière du véhicule.
3Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
4Retirez l’ampoule.
5Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
6Alignez les rainures de l’unité
d’éclairage avec les griffes, puis
insérez l’unité d’éclairage bien
droite de sorte que la goupille de
l’unité d’éclairage s’insère dans
l’orifice.
Vérifiez si l’unité d’éclairage est bien fixée.

531
7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
7Replacez les vis.
8Replacez le couvercle.
■Feux de recul
1Ouvrez la porte de coffre et retirez
le couvercle.
Pour éviter d’endommager le cache, proté-
gez la pointe du tournevis avec un chiffon.
2Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez le câble de l’agrafe avant de tourner le socle d’ampoule.
3Retirez l’ampoule.
4Installez une ampoule neuve.
5Installez le socle d’ampoule sur
l’unité d’éclairage en l’insérant et en
le tournant dans le sens des
aiguilles d’une montre.
Fixez à nouveau le câble à l’aide de l’agrafe

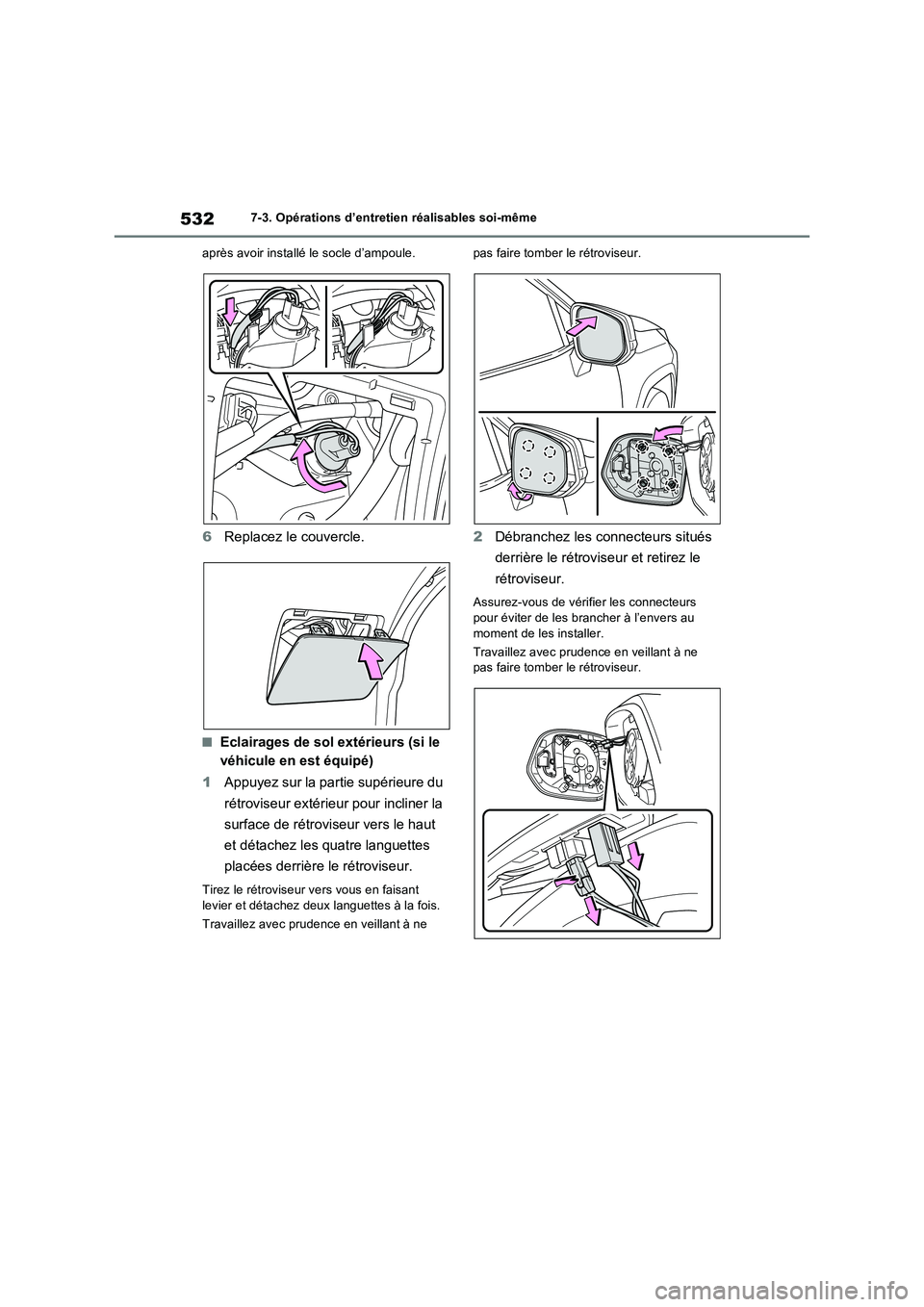

5327-3. Opérations d’entretien réalisables soi-même
après avoir installé le socle d’ampoule.
6Replacez le couvercle.
■Eclairages de sol extérieurs (si le
véhicule en est équipé)
1Appuyez sur la partie supérieure du
rétroviseur extérieur pour incliner la
surface de rétroviseur vers le haut
et détachez les quatre languettes
placées derrière le rétroviseur.
Tirez le rétroviseur vers vous en faisant
levier et détachez deux languettes à la fois.
Travaillez avec prudence en veillant à ne pas faire tomber le rétroviseur.
2Débranchez les connecteurs situés
derrière le rétroviseur et retirez le
rétroviseur.
Assurez-vous de vérifier les connecteurs
pour éviter de les brancher à l’envers au
moment de les installer.
Travaillez avec prudence en veillant à ne
pas faire tomber le rétroviseur.

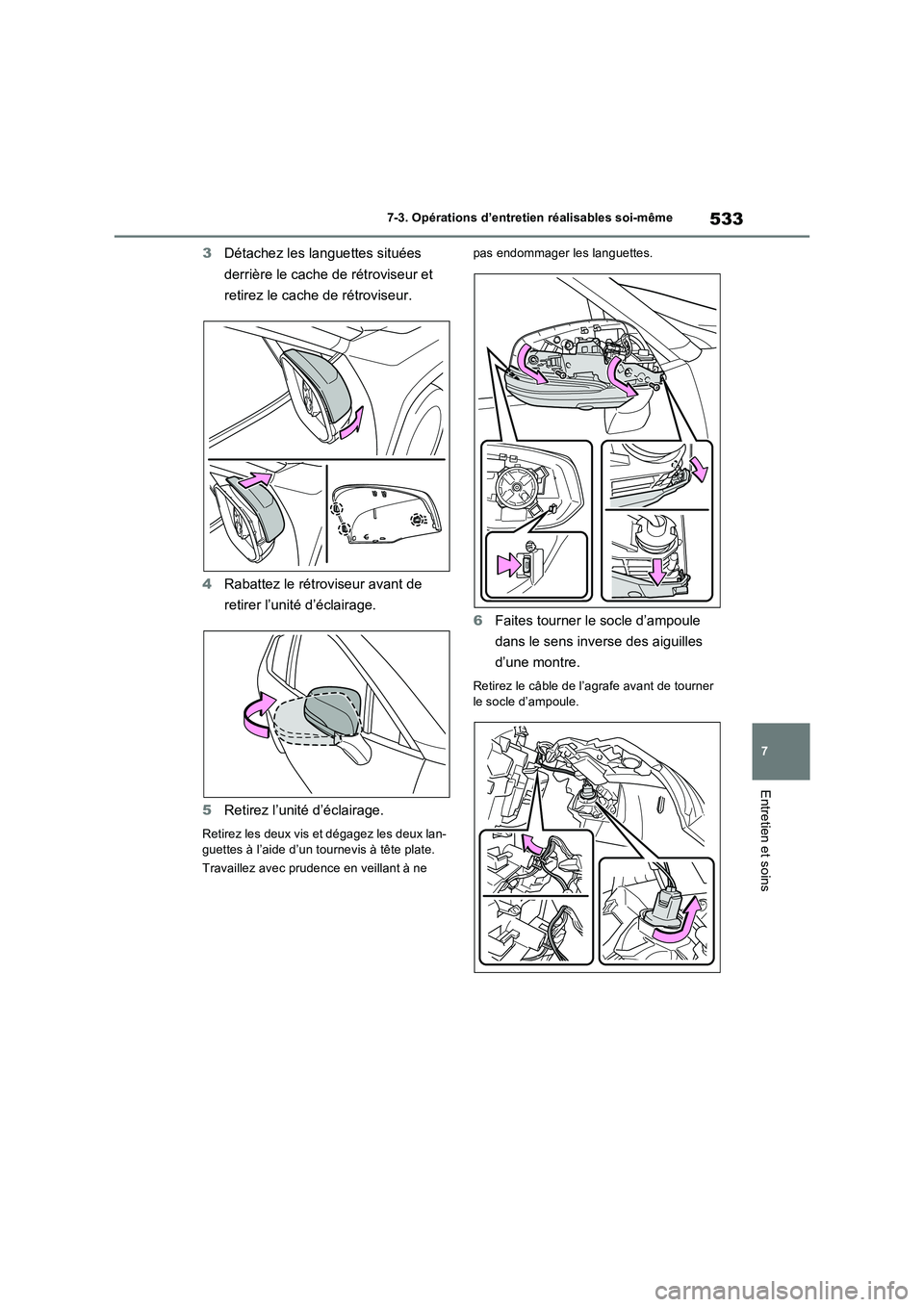

533
7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
3Détachez les languettes situées
derrière le cache de rétroviseur et
retirez le cache de rétroviseur.
4Rabattez le rétroviseur avant de
retirer l’unité d’éclairage.
5Retirez l’unité d’éclairage.
Retirez les deux vis et dégagez les deux lan-
guettes à l’aide d’un tournevis à tête plate.
Travaillez avec prudence en veillant à ne pas endommager les languettes.
6Faites tourner le socle d’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez le câble de l’agrafe avant de tourner
le socle d’ampoule.

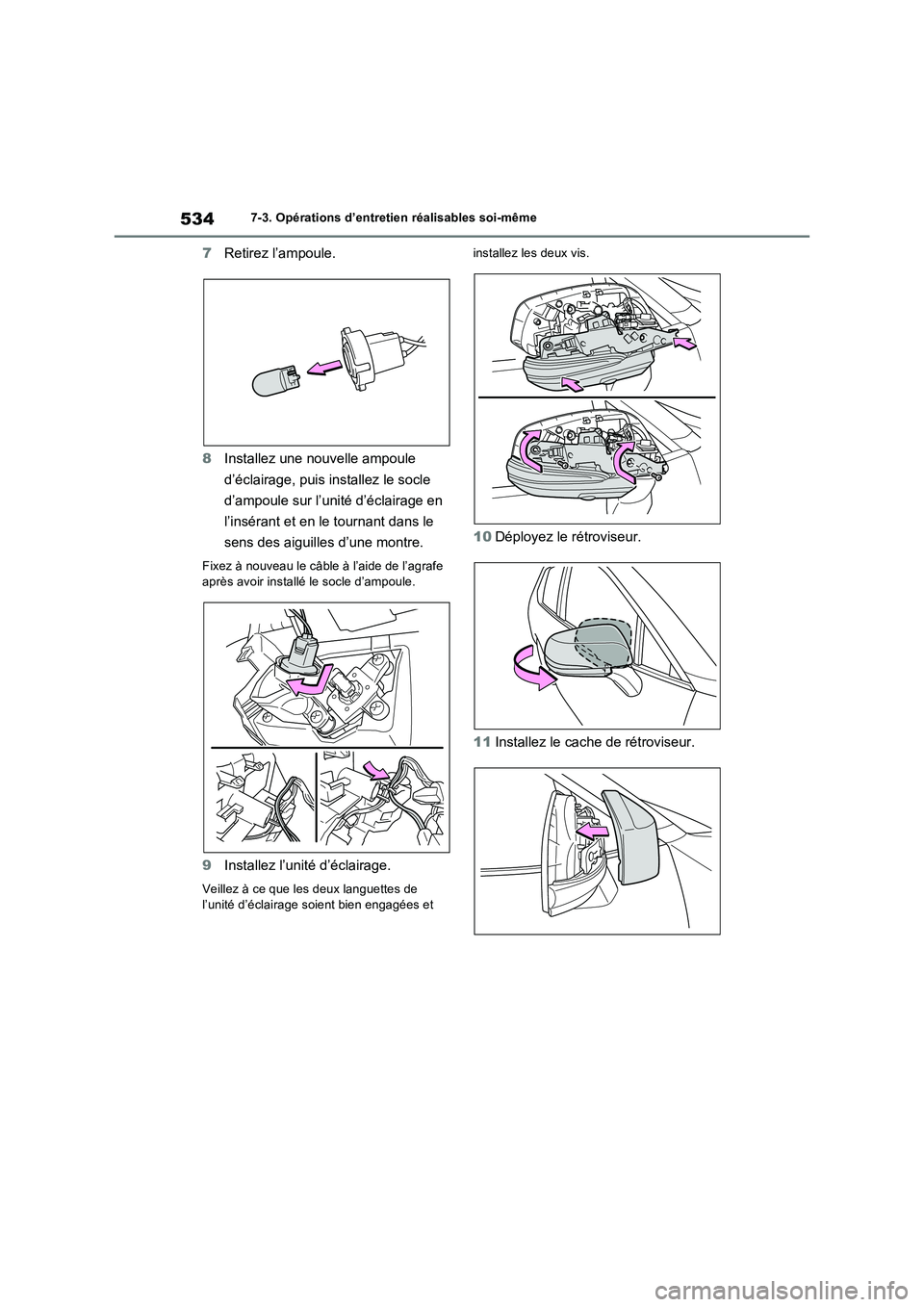

5347-3. Opérations d’entretien réalisables soi-même
7Retirez l’ampoule.
8Installez une nouvelle ampoule
d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en
l’insérant et en le tournant dans le
sens des aiguilles d’une montre.
Fixez à nouveau le câble à l’aide de l’agrafe
après avoir installé le socle d’ampoule.
9Installez l’unité d’éclairage.
Veillez à ce que les deux languettes de
l’unité d’éclairage soient bien engagées et installez les deux vis.
10Déployez le rétroviseur.
11Installez le cache de rétroviseur.

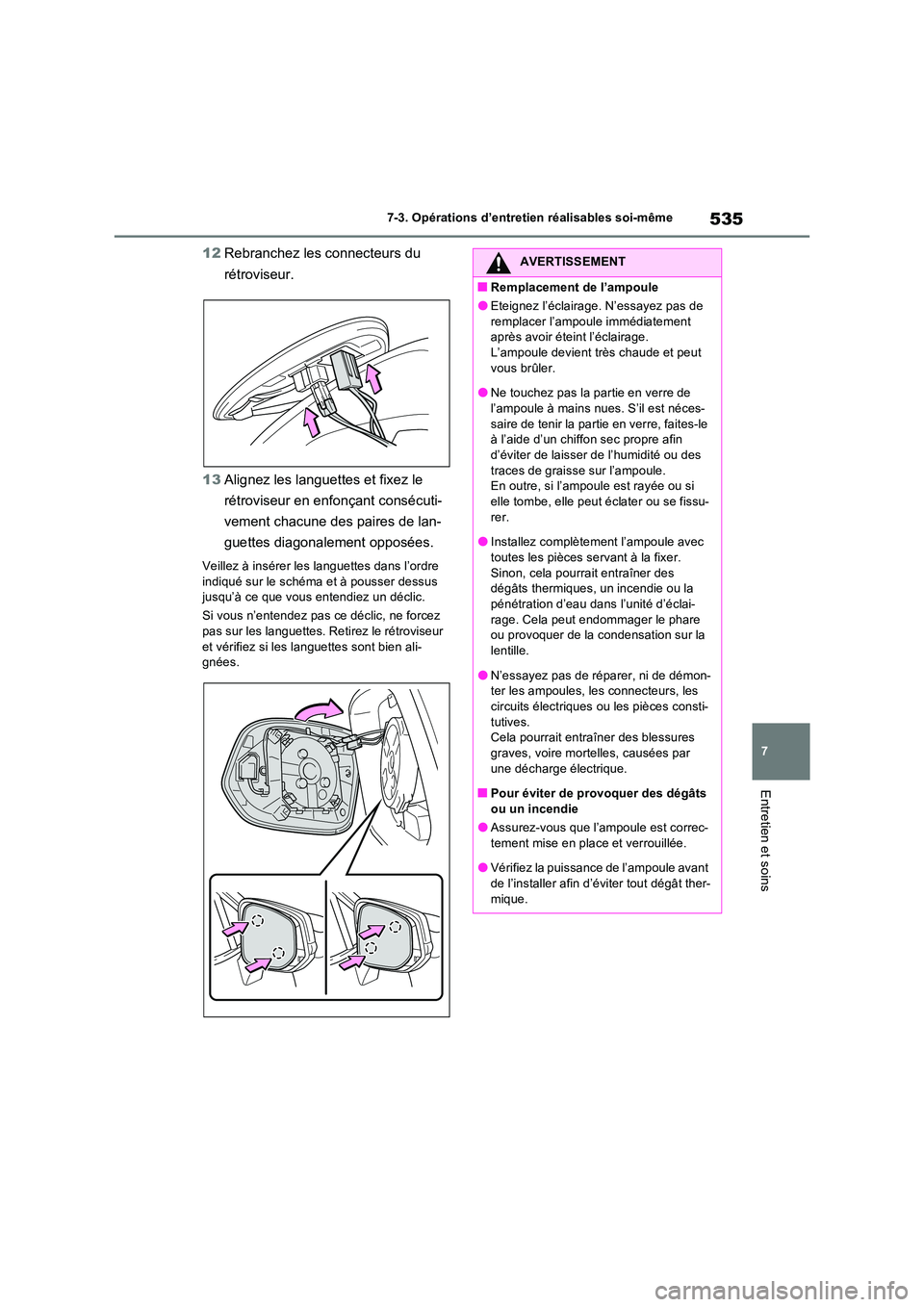

535
7
7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
12 Rebranchez les connecteurs du
rétroviseur.
13 Alignez les languettes et fixez le
rétroviseur en enfonçant consécuti-
vement chacune des paires de lan-
guettes diagonalement opposées.
Veillez à insérer les languettes dans l’ordre indiqué sur le schéma et à pousser dessus jusqu’à ce que vous entendiez un déclic.
Si vous n’entendez pas ce déclic, ne forcez
pas sur les languettes. Retirez le rétroviseur et vérifiez si les languettes sont bien ali-gnées.
AVERTISSEMENT
■Remplacement de l’ampoule
●Eteignez l’éclairage. N’essayez pas de
remplacer l’ampoule immédiatement après avoir éteint l’éclairage. L’ampoule devient très chaude et peut
vous brûler.
●Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est néces-
saire de tenir la partie en verre, faites-le à l’aide d’un chiffon sec propre afin d’éviter de laisser de l’humidité ou des
traces de graisse sur l’ampoule. En outre, si l’ampoule est rayée ou si elle tombe, elle peut éclater ou se fissu-
rer.
●Installez complètement l’ampoule avec toutes les pièces servant à la fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration d’eau dans l’unité d’éclai-
rage. Cela peut endommager le phare ou provoquer de la condensation sur la lentille.
●N’essayez pas de réparer, ni de démon-ter les ampoules, les connecteurs, les circuits électriques ou les pièces consti-
tutives. Cela pourrait entraîner des blessures
graves, voire mortelles, causées par une décharge électrique.
■Pour éviter de provoquer des dégâts
ou un incendie
●Assurez-vous que l’ampoule est correc- tement mise en place et verrouillée.
●Vérifiez la puissance de l’ampoule avant
de l’installer afin d’éviter tout dégât ther- mique.

5367-3. Opérations d’entretien réalisables soi-même

8

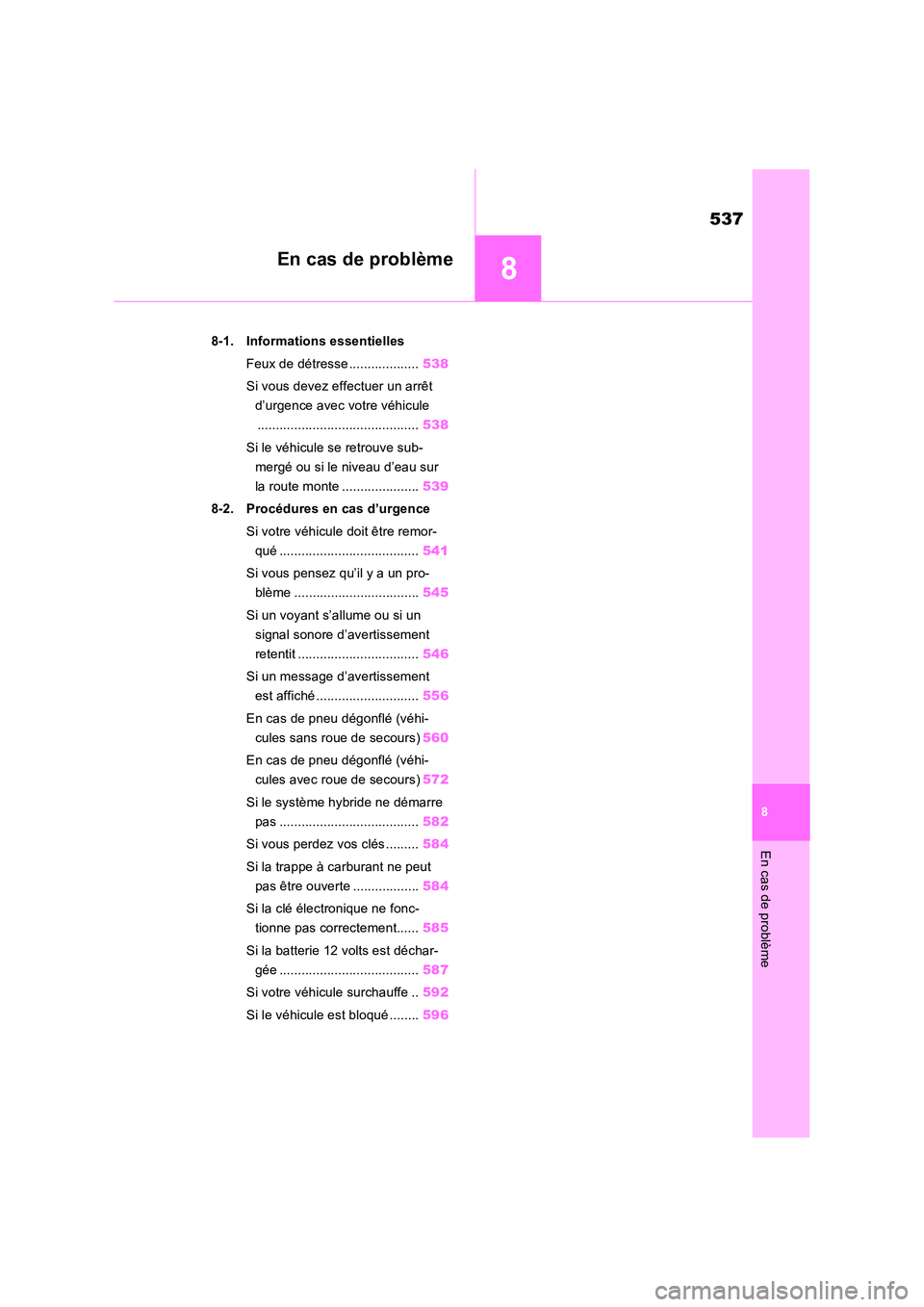

537
8
En cas de problème
En cas de problème
8-1. Informations essentielles
Feux de détresse ................... 538
Si vous devez effectuer un arrêt
d’urgence avec votre véhicule
............................................ 538
Si le véhicule se retrouve sub-
mergé ou si le niveau d’eau sur
la route monte ..................... 539
8-2. Procédures en cas d’urgence
Si votre véhicule doit être remor-
qué ...................................... 541
Si vous pensez qu’il y a un pro-
blème .................................. 545
Si un voyant s’allume ou si un
signal sonore d’avertissement
retentit ................................. 546
Si un message d’avertissement
est affiché ............................ 556
En cas de pneu dégonflé (véhi-
cules sans roue de secours) 560
En cas de pneu dégonflé (véhi-
cules avec roue de secours) 572
Si le système hybride ne démarre
pas ...................................... 582
Si vous perdez vos clés ......... 584
Si la trappe à carburant ne peut
pas être ouverte .................. 584
Si la clé électronique ne fonc-
tionne pas correctement...... 585
Si la batterie 12 volts est déchar-
gée ...................................... 587
Si votre véhicule surchauffe .. 592
Si le véhicule est bloqué ........ 596

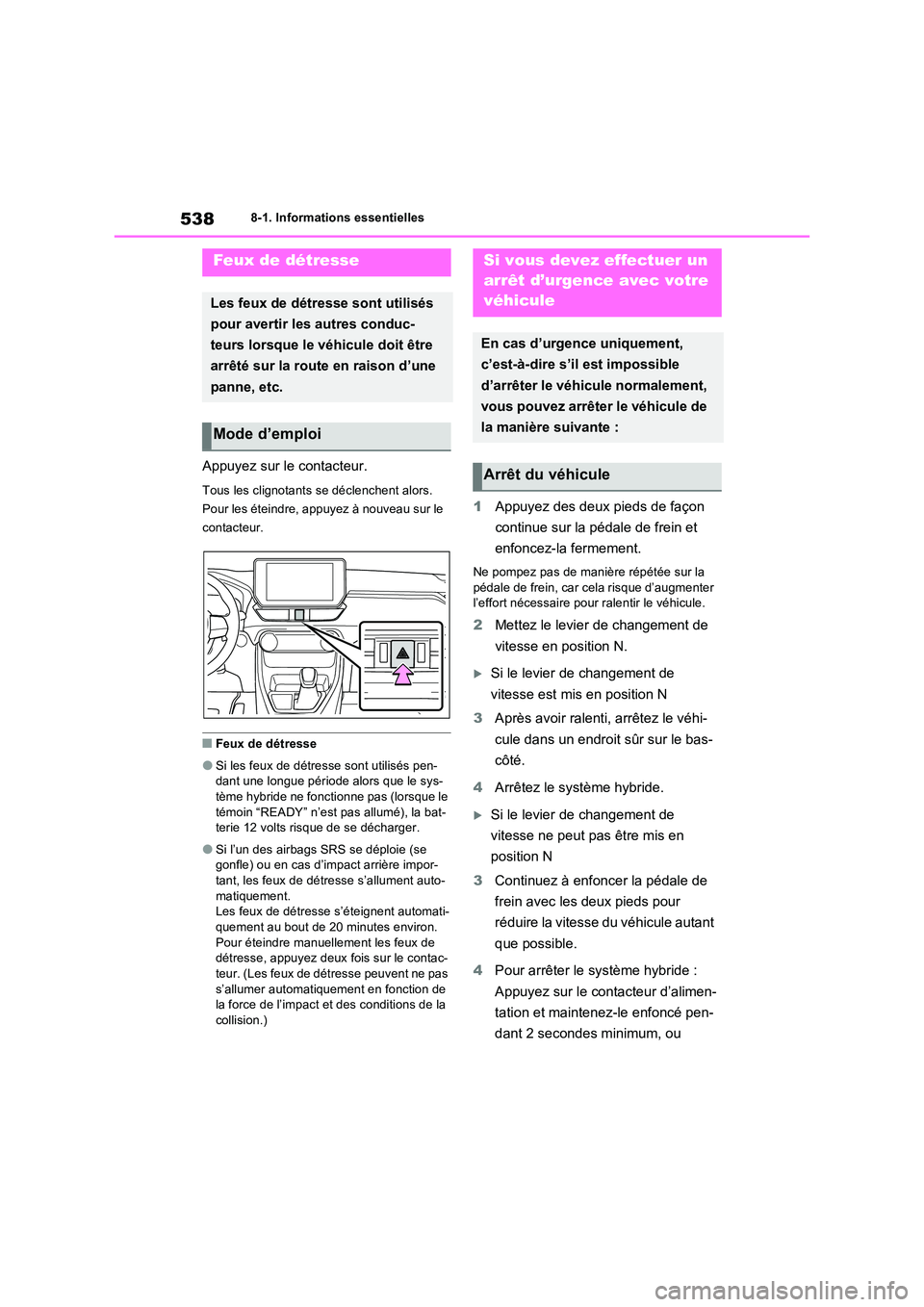

5388-1. Informations essentielles
8-1.In formations e ssen tielles
Appuyez sur le contacteur.
Tous les clignotants se déclenchent alors.
Pour les éteindre, appuyez à nouveau sur le
contacteur.
■Feux de détresse
●Si les feux de détresse sont utilisés pen- dant une longue période alors que le sys-tème hybride ne fonctionne pas (lorsque le
témoin “READY” n’est pas allumé), la bat- terie 12 volts risque de se décharger.
●Si l’un des airbags SRS se déploie (se gonfle) ou en cas d’impact arrière impor-tant, les feux de détresse s’allument auto-
matiquement. Les feux de détresse s’éteignent automati-quement au bout de 20 minutes environ.
Pour éteindre manuellement les feux de détresse, appuyez deux fois sur le contac-teur. (Les feux de détresse peuvent ne pas
s’allumer automatiquement en fonction de la force de l’impact et des conditions de la collision.)
1 Appuyez des deux pieds de façon
continue sur la pédale de frein et
enfoncez-la fermement.
Ne pompez pas de manière répétée sur la
pédale de frein, car cela risque d’augmenter l’effort nécessaire pour ralentir le véhicule.
2 Mettez le levier de changement de
vitesse en position N.
Si le levier de changement de
vitesse est mis en position N
3 Après avoir ralenti, arrêtez le véhi-
cule dans un endroit sûr sur le bas-
côté.
4 Arrêtez le système hybride.
Si le levier de changement de
vitesse ne peut pas être mis en
position N
3 Continuez à enfoncer la pédale de
frein avec les deux pieds pour
réduire la vitesse du véhicule autant
que possible.
4 Pour arrêter le système hybride :
Appuyez sur le contacteur d’alimen-
tation et maintenez-le enfoncé pen-
dant 2 secondes minimum, ou
Feux de détresse
Les feux de détresse sont utilisés
pour avertir les autres conduc-
teurs lorsque le véhicule doit être
arrêté sur la route en raison d’une
panne, etc.
Mode d’emploi
Si vous devez effectuer un
arrêt d’urgence avec votre
véhicule
En cas d’urgence uniquement,
c’est-à-dire s’il est impossible
d’arrêter le véhicule normalement,
vous pouvez arrêter le véhicule de
la manière suivante :
Arrêt du véhicule
