TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

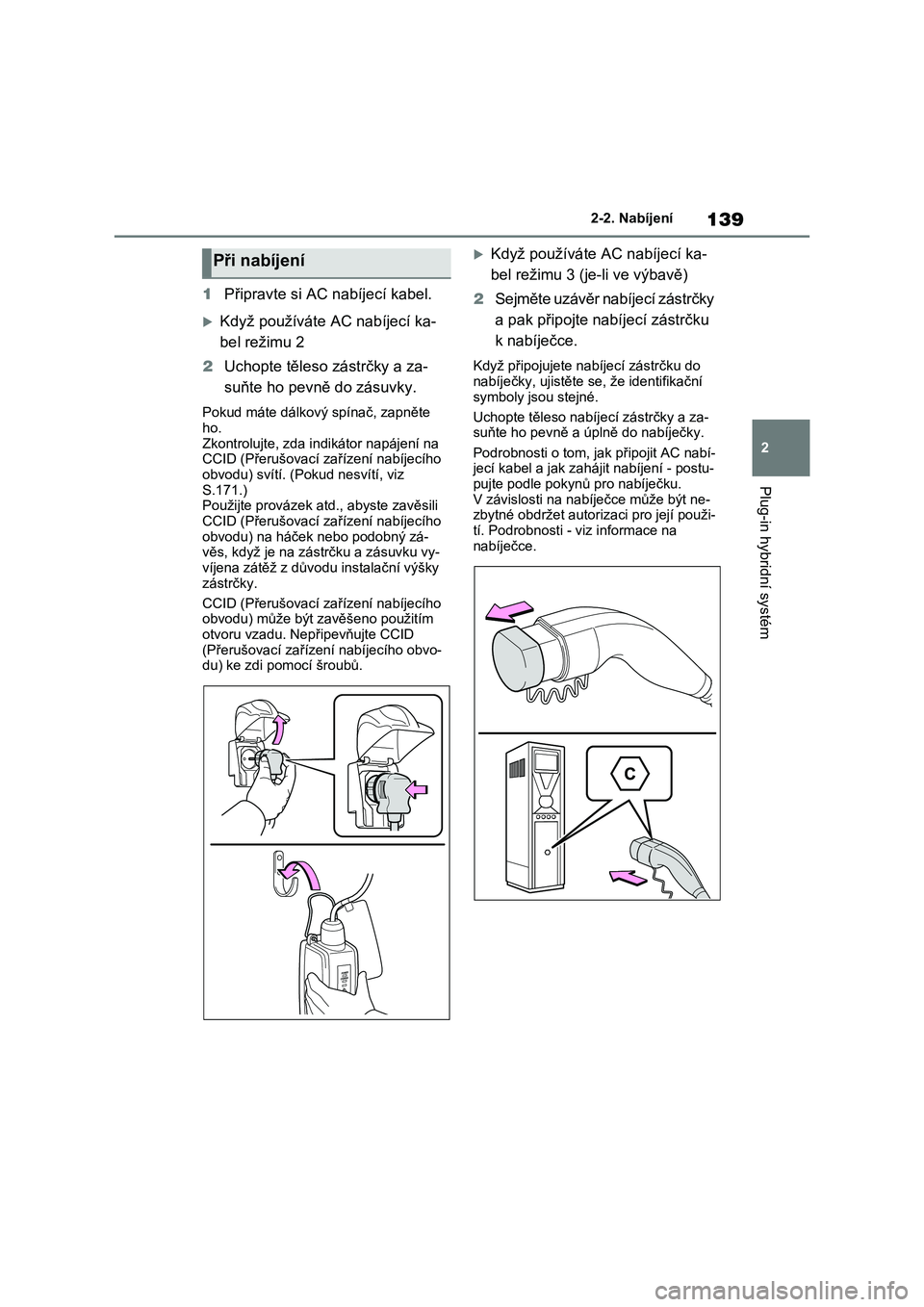

139
2
2-2. Nabíjení
Plug-in hybridní systém
1 Připravte si AC nabíjecí kabel.
Když používáte AC nabíjecí ka-
bel režimu 2
2 Uchopte těleso zástrčky a za-
suňte ho pevně do zásuvky.
Pokud máte dálkový spínač, zapněte
ho.
Zkontrolujte, zda i ndikátor napájení na CCID (Přerušovací za řízení nabíjecího
obvodu) svítí. (Pok ud nesvítí, viz
S.171.) Použijte provázek atd., abyste zavěsili
CCID (Přerušovací za řízení nabíjecího
obvodu) na háček nebo podobný zá- věs, když je na zást rčku a zásuvku vy-
víjena zátěž z důvo du instalační výšky
zástrčky.
CCID (Přerušovací za řízení nabíjecího
obvodu) může být zavěšeno použitím
otvoru vzadu. Nepřipevňujte CCID (Přerušovací zařízení nabíjecího obvo-
du) ke zdi pomocí šroubů.
Když používáte AC nabíjecí ka-
bel režimu 3 (je-li ve výbavě)
2 Sejměte uzávěr nabíjecí zástrčky
a pak připojte nabíjecí zástrčku
k nabíječce.
Když připojujete nabíjecí zástrčku do
nabíječky, ujist ěte se, že identifikační
symboly jsou stejné.
Uchopte těleso nabíj ecí zástrčky a za-
suňte ho pevně a úp lně do nabíječky.
Podrobnosti o tom, jak připojit AC nabí- jecí kabel a jak zahájit nabíjení - postu-
pujte podle pokynů pro nabíječku.
V závislosti na nabíječce může být ne- zbytné obdržet autorizaci pro její použi-
tí. Podrobnosti - viz informace na
nabíječce.
Při nabíjení

1402-2. Nabíjení
3Odemkněte dveře a otevřete
víko nabíjecího portu. ( S.123)
Kontrolka AC nabíjecí zásuvky ( ) se
rozsvítí.
4 Vyjměte uzávěr AC nabíjecí zá-
suvky a zajistěte ho do držáku
na víku nabíjecího portu.
5 Vyjměte uzávěr nabíjecího ko-
nektoru a upevněte ho ke kabelu.
6 Uchopte těleso nabíjecího ko-
nektoru a zasuňte ho pevně
a úplně do AC nabíjecí zásuvky.
Když připojujete nabíjecí konektor do
AC nabíjecí zásuvky, ujistěte se, že identifikační symboly jsou stejné.
Když je nabíjecí kone ktor zasunut rov-
ně co nejdále, aut omaticky se uzamk- ne. Zkontrolujte, že indikátor nabíjení
svítí. Pokud indikáto r nabíjení nesvítí,
nabíjecí konektor není zamknutý.*
*: Pokud není nabíjecí konektor pevně
zasunut, zamykání bude provedeno
několikrát.
7 Pokud indikátor nabíjení nabíje-
cího portu bliká po zasunutí na-
bíjecího konektoru:
Je zaregistrován harmonogram
nabíjení ( S.146).
Po dočasném vytažení nabíjecího ko-
nektoru zasuňte konektor znovu během
přibližně 5 sekund. ( S.141)
Pokud výstražný indi kátor chyby na
CCID (Přerušovací z ařízení nabíjecího
obvodu) bliká během nabíjení, přečtěte si S.115 a proveďte n ápravné opatření.
A

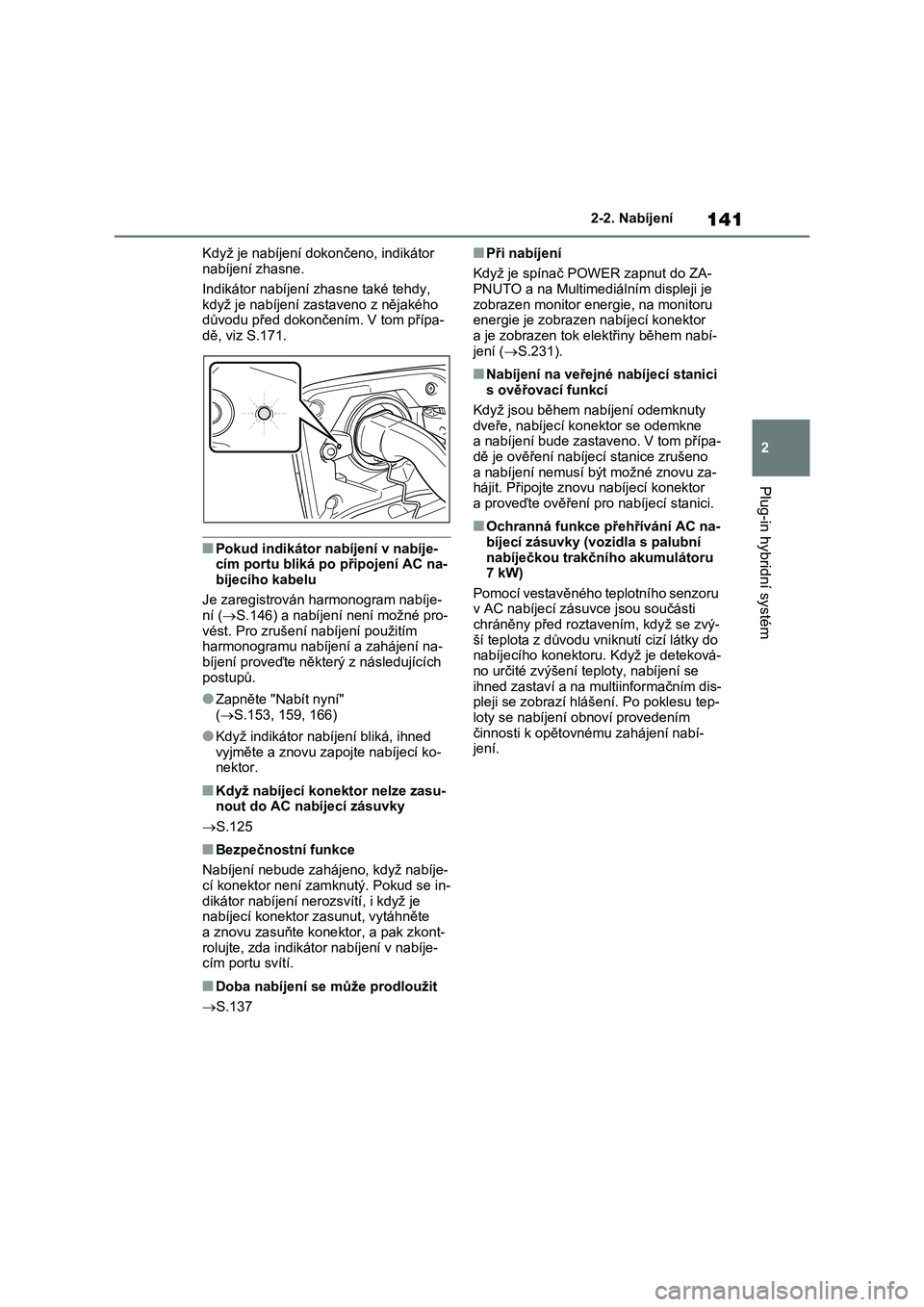

141
2
2-2. Nabíjení
Plug-in hybridní systém
Když je nabíjení dokončeno, indikátor
nabíjení zhasne.
Indikátor nabíjení zhasne také tehdy,
když je nabíjení zastaveno z nějakého
důvodu před dokončením. V tom přípa- dě, viz S.171.
■Pokud indikátor nabíjení v nabíje-
cím portu bliká po připojení AC na-
bíjecího kabelu
Je zaregistrován harmonogram nabíje-
ní ( S.146) a nabíjení není možné pro-
vést. Pro zrušení nabíjení použitím harmonogramu nabíjení a zahájení na-
bíjení proveďte některý z následujících
postupů.
●Zapněte "Nabít nyní"
( S.153, 159, 166)
●Když indikátor nabíjení bliká, ihned
vyjměte a znovu zapojte nabíjecí ko- nektor.
■Když nabíjecí konektor nelze zasu-
nout do AC nabíjecí zásuvky
 S.125
■Bezpečnostní funkce
Nabíjení nebude zaháj eno, když nabíje-
cí konektor není zamknutý. Pokud se in-
dikátor nabíjení nerozsvítí, i když je
nabíjecí konektor zasunut, vytáhněte a znovu zasuňte kone ktor, a pak zkont-
rolujte, zda indikátor nabíjení v nabíje-
cím portu svítí.
■Doba nabíjení se může prodloužit
 S.137
■Při nabíjení
Když je spínač POWER zapnut do ZA- PNUTO a na Multimediá lním displeji je
zobrazen monitor energie, na monitoru
energie je zobrazen nabíjecí konektor a je zobrazen tok elektřiny během nabí-
jení ( S.231).
■Nabíjení na veřejné nabíjecí stanici
s ověřovací funkcí
Když jsou během nabíjení odemknuty
dveře, nabíjecí konektor se odemkne
a nabíjení bude zastaveno. V tom přípa- dě je ověření nabíjec í stanice zrušeno
a nabíjení nemusí být možné znovu za-
hájit. Připojte znovu nabíjecí konektor a proveďte ověření pro nabíjecí stanici.
■Ochranná funkce přehřívání AC na-
bíjecí zásuvky (vozidla s palubní
nabíječkou trakčního akumulátoru 7 kW)
Pomocí vestavěného teplotního senzoru
v AC nabíjecí zásuvce jsou součásti chráněny před rozt avením, když se zvý-
ší teplota z důvodu vniknutí cizí látky do
nabíjecího konektoru. Když je deteková- no určité zvýšení tep loty, nabíjení se
ihned zastaví a na multiinformačním dis-
pleji se zobrazí hlášení. Po poklesu tep- loty se nabíjení o bnoví provedením
činnosti k opětovnému zahájení nabí-
jení.

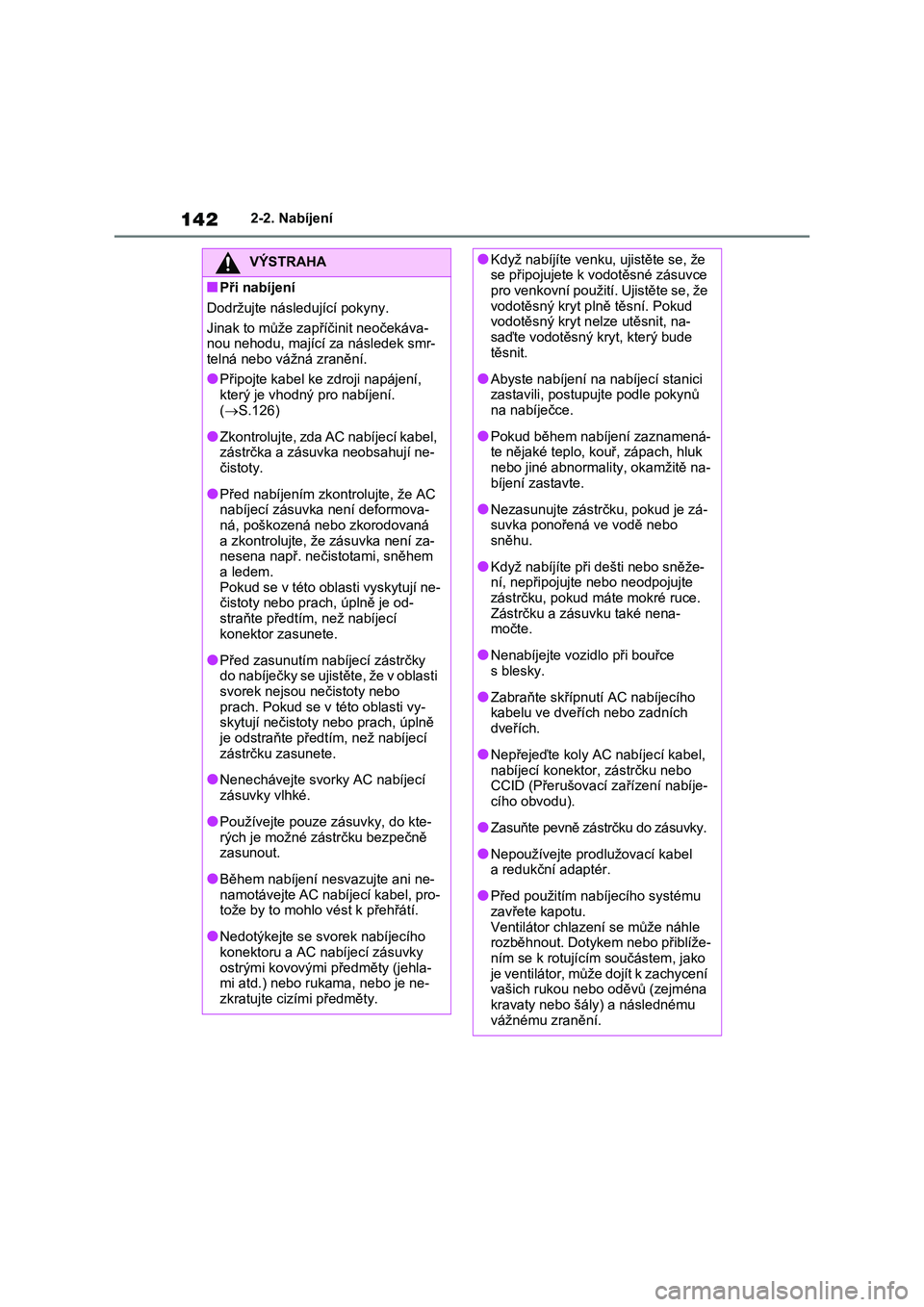

1422-2. Nabíjení
VÝSTRAHA
■Při nabíjení
Dodržujte následující pokyny.
Jinak to může zapříčinit neočekáva- nou nehodu, mající za následek smr-
telná nebo vážná zranění.
●Připojte kabel ke zdroji napájení, který je vhodný pro nabíjení.
( S.126)
●Zkontrolujte, zda AC nabíjecí kabel, zástrčka a zásuvka neobsahují ne-
čistoty.
●Před nabíjením zkontrolujte, že AC
nabíjecí zásuvka není deformova-
ná, poškozená nebo zkorodovaná a zkontrolujte, ž e zásuvka není za-
nesena např. neči stotami, sněhem
a ledem. Pokud se v této oblasti vyskytují ne-
čistoty nebo prach, úplně je od-
straňte předtím, než nabíjecí konektor zasunete.
●Před zasunutím nabíjecí zástrčky do nabíječky se ujistěte, že v oblasti
svorek nejsou nečistoty nebo
prach. Pokud se v této oblasti vy- skytují nečistoty nebo prach, úplně
je odstraňte předtím, než nabíjecí
zástrčku zasunete.
●Nenechávejte svorky AC nabíjecí
zásuvky vlhké.
●Používejte pouze zásuvky, do kte-
rých je možné zástrčku bezpečně zasunout.
●Během nabíjení ne svazujte ani ne- namotávejte AC nabíjecí kabel, pro-
tože by to mohlo vést k přehřátí.
●Nedotýkejte se svorek nabíjecího
konektoru a AC nabíjecí zásuvky
ostrými kovovými předměty (jehla- mi atd.) nebo rukama, nebo je ne-
zkratujte cizími předměty.
●Když nabíjíte venku, ujistěte se, že se připojujete k vodotěsné zásuvce
pro venkovní použití. Ujistěte se, že
vodotěsný kryt p lně těsní. Pokud vodotěsný kryt n elze utěsnit, na-
saďte vodotěsný kryt, který bude
těsnit.
●Abyste nabíjení na n abíjecí stanici
zastavili, postupujte podle pokynů na nabíječce.
●Pokud během nabíjení zaznamená-te nějaké teplo, kouř, zápach, hluk
nebo jiné abnormality, okamžitě na-
bíjení zastavte.
●Nezasunujte zástrčku, pokud je zá-
suvka ponořená ve vodě nebo sněhu.
●Když nabíjíte při dešti nebo sněže-ní, nepřipojujte nebo neodpojujte
zástrčku, pokud má te mokré ruce.
Zástrčku a zásuvku také nena- močte.
●Nenabíjejte vozidlo při bouřce s blesky.
●Zabraňte skřípnutí AC nabíjecího kabelu ve dveřích nebo zadních
dveřích.
●Nepřejeďte koly AC nabíjecí kabel,
nabíjecí konektor, zástrčku nebo
CCID (Přerušovací z ařízení nabíje- cího obvodu).
●Zasuňte pevně zástrčku do zásuvky.
●Nepoužívejte prodlužovací kabel
a redukční adaptér.
●Před použitím nab íjecího systému
zavřete kapotu.
Ventilátor chlazení se může náhle rozběhnout. Dotykem nebo přiblíže-
ním se k rotujícím součástem, jako
je ventilátor, může dojít k zachycení vašich rukou nebo oděvů (zejména
kravaty nebo šály) a následnému
vážnému zranění.

143
2
2-2. Nabíjení
Plug-in hybridní systém
VÝSTRAHA
●Po připojení nabíjecího kabelu si
ověřte, že není kolem něčeho omo-
taný.
●Pokud se indikátor napájení na
CCID (Přerušovací zařízení nabíje- cího obvodu) nero zsvítí po připojení
AC nabíjecího kabelu do zásuvky,
ihned ho odpojte.
■Pokud výstražný indikátor chyby
na CCID (Přerušovací zařízení
nabíjecího obvodu) během nabí- jení svítí nebo bliká
Na trase zdroje napájení může do-
cházet k úniku elektřiny, nebo může být porucha v AC nabíjecím kabelu
nebo CCID (Přerušov ací zařízení na-
bíjecího obvodu). Viz S.114 a proveďte nápravné opatření . Pokud výstražný
indikátor chyby nezhasne ani po pro-
vedení nápravných opatření, ihned zastavte nabíjení, vytáhněte AC nabí-
jecí kabel a kontak tujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis. Pokračován ím v nabíjení vozi-
dla za takových pod mínek může vést k neočekávaným nehodám nebo váž-
ným zraněním.
■Palubní nabíječka trakčního aku-
mulátoru
Palubní nabíječka trakčního akumulá- toru je umístěna pod zadními sedadly.
Ujistěte se, že dodržu jete následující
pokyny týkající se palubní nabíječky trakčního akumulátoru. Nedodržení
těchto pokynů může vést ke smrtelné-
mu nebo k vážnému zranění, např. k popálení a elektrickému šoku.
●Palubní nabíječka trakčního aku-
mulátoru je během nabíjení horká. Nedotýkejte se palubní nabíječky
trakčního akumul átoru, protože
byste se mohli spálit.
●Nerozebírejte, n eopravujte nebo neupravujte palubní nabíječku
trakčního akumul átoru. Pokud je
nutná oprava p alubní nabíječky trakčního akumulát oru, konzultujte
to s kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota, nebo s kterýmkoliv spolehlivým servisem.
UPOZORNĚNÍ
■Při nabíjení
Nezasunujte zástr čku do AC nabíjecí
zásuvky.
AC nabíjecí zásuvk a se může poško-
dit.
■Použití domácího generátoru
elektřiny
Nepoužívejte domácí generátory elektřiny jako zdroj napájení pro nabí-
jení.
Jejich použitím mů že být nabíjení ne- stabilní, napětí může být nedostatečné
a výstražný indikáto r chyby na CCID
(Přerušovací zařízení nabíjecího ob- vodu) AC nabíjecího kabelu může bli-
kat.
■Použitelný rozsah teplot
●Nenabíjejte vozidlo, pokud je ven-
kovní teplota -30 °C nebo nižší, protože je pravděpodobné, že nabí-
jení bude trvat déle.
●Nenechávejte vozidlo nebo nabíjecí
kabel v oblastech, kde je venkovní
teplota nižší, než -40° C.
■Nabíjecí stanice
Vlivem prostředí, ve kterém je napáje- cí zařízení umístě no, může být nabí-
jení nestabilní vlivem hluku, napětí
může být nedostate čné a výstražný indikátor chyby na C CID (Přerušovací
zařízení nabíjecíh o obvodu) AC nabí-
jecího kabelu může blikat.

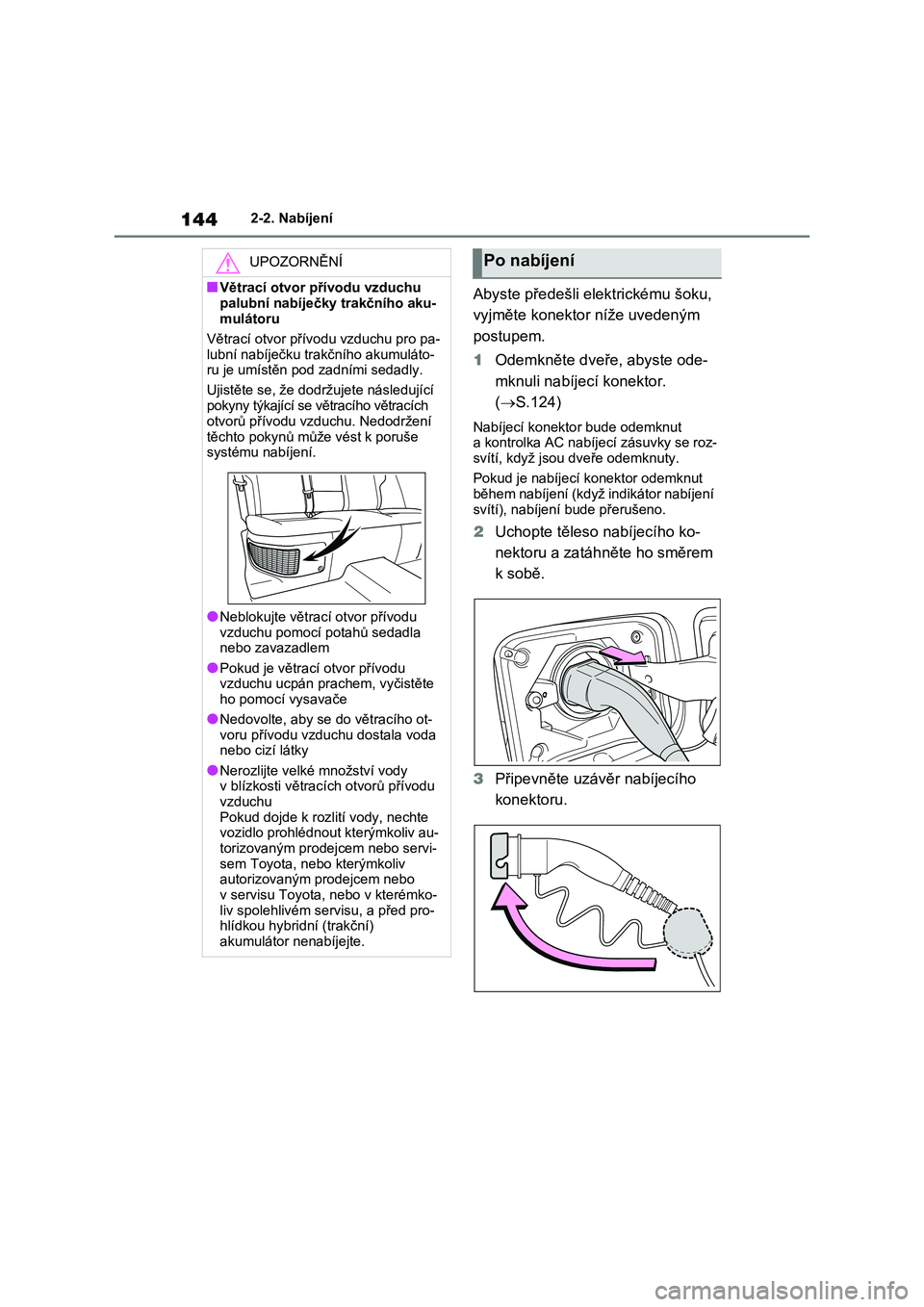

1442-2. Nabíjení
Abyste předešli elektrickému šoku,
vyjměte konektor níže uvedeným
postupem.
1 Odemkněte dveře, abyste ode-
mknuli nabíjecí konektor.
( S.124)
Nabíjecí konektor bude odemknut a kontrolka AC nabíj ecí zásuvky se roz-
svítí, když jsou dv eře odemknuty.
Pokud je nabíjecí konektor odemknut během nabíjení (když indikátor nabíjení
svítí), nabíjení bude přerušeno.
2 Uchopte těleso nabíjecího ko-
nektoru a zatáhněte ho směrem
k sobě.
3 Připevněte uzávěr nabíjecího
konektoru.
UPOZORNĚNÍ
■Větrací otvor přívodu vzduchu
palubní nabíječky trakčního aku-
mulátoru
Větrací otvor přív odu vzduchu pro pa-
lubní nabíječku trakčního akumuláto-
ru je umístěn pod zadními sedadly.
Ujistěte se, že dodržu jete následující
pokyny týkající se větracího větracích
otvorů přívodu vzduchu. Nedodržení
těchto pokynů může vést k poruše systému nabíjení.
●Neblokujte větrací otvor přívodu vzduchu pomocí potahů sedadla
nebo zavazadlem
●Pokud je větrací otvor přívodu vzduchu ucpán prac hem, vyčistěte
ho pomocí vysavače
●Nedovolte, aby se do větracího ot- voru přívodu vzduchu dostala voda
nebo cizí látky
●Nerozlijte velké množství vody v blízkosti větracíc h otvorů přívodu
vzduchu
Pokud dojde k rozlití vody, nechte vozidlo prohlédnout kterýmkoliv au-
torizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv autorizovaným prodejcem nebo
v servisu Toyota, nebo v kterémko-
liv spolehlivém servisu, a před pro- hlídkou hybridní (trakční)
akumulátor nenabíjejte.
Po nabíjení

145
2
2-2. Nabíjení
Plug-in hybridní systém
4 Připevněte uzávěr AC nabíjecí
zásuvky a zavřete víko nabíjecí-
ho portu.
Zamkněte dveře, abys te zamknuli víko
nabíjecího portu. ( S.123)
Když používáte AC nabíjecí ka-
bel režimu 2
5 Vyjměte zástrčku ze zásuvky,
když nabíjecí zařízení nebude
používáno delší dobu.
Uchopte těleso zástr čky, když ji vytahu-
jete.
Ihned po odpojení dejte kabel mimo. ( S.146)
Když ponecháváte zástrčku zasunu-
tou, prohlédněte zástrčku a konektor jednou měsíčně, abyste zkontrolovali,
zda se na nich nenas hromáždily nečis-
toty nebo prach.
Když používáte AC nabíjecí ka-
bel režimu 3 (je-li ve výbavě)
5 Po vyjmutí nabíjecí zástrčky
z nabíjecího zaří zení nasaďte
na nabíjecí zástrčku uzávěr.
Uchopte těleso nabíj ecí zástrčky, když
ji vyjímáte.
Ihned po odpojení dejte kabel mimo. ( S.146)
■Když je venkovní teplota nízká
nebo vysoká
Úroveň zobrazená na ukazateli SOC (Stav nabití) ( S.189, 195) může mírně
poklesnout, když je spínač POWER za-
pnut do ZAPNUTO, i když bylo nabíjení dokončeno a hybridní (trakční) akumulá-
tor je plně nabitý. To však neznamená
poruchu.
■Když vytahujete nabíjecí konektor
Odemkněte dveře použitím systému
Smart Entry & Start nebo bezdrátovým
dálkovým ovládání m, abyste odemkli nabíjecí konektor, zk ontrolujte, že je zá-
mek uvolněn a pak z atáhněte nabíjecí
konektor směre m k sobě. (S.123)
■Pokud nabíjecí konektor nelze
odemknout
 S.125

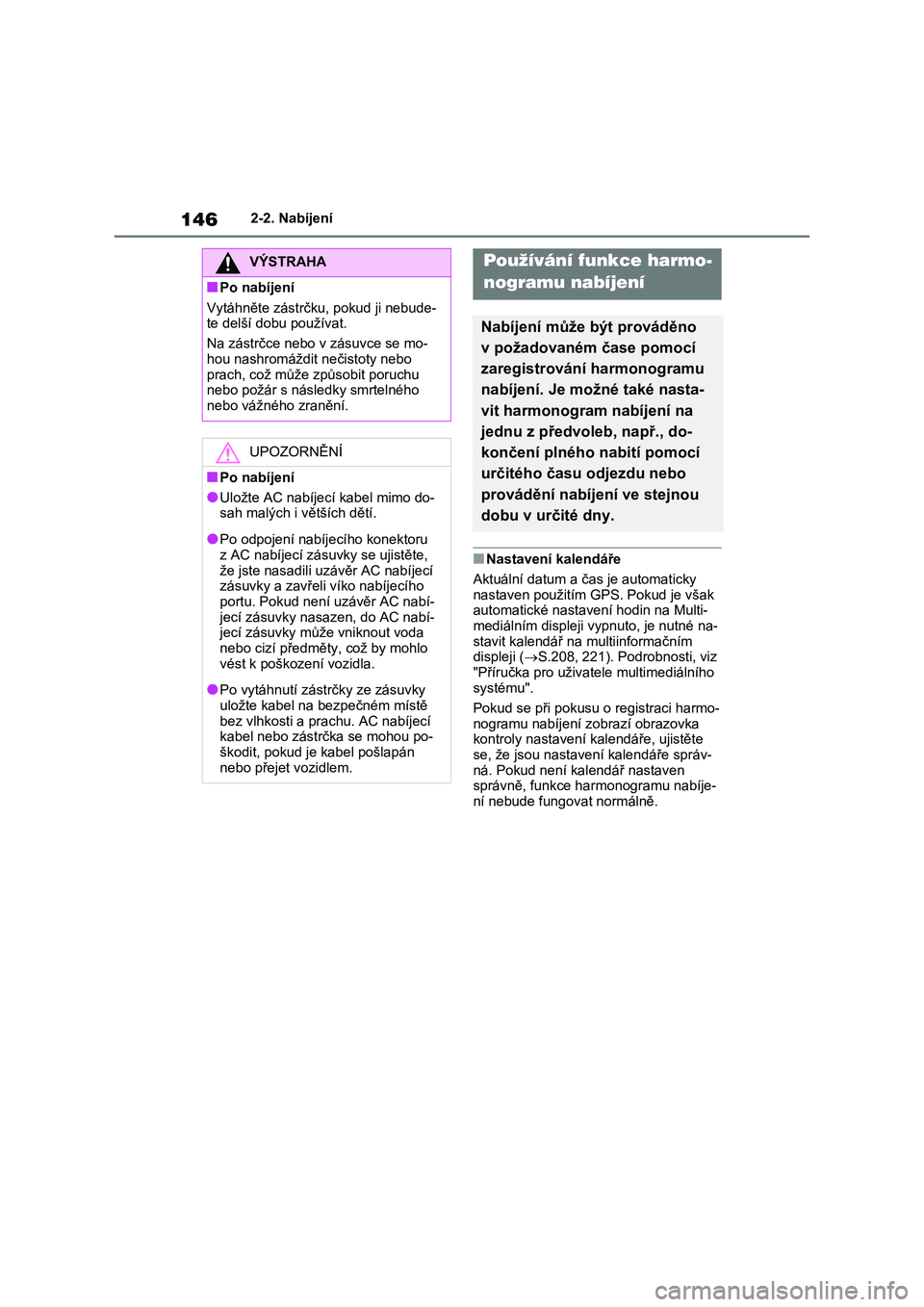

1462-2. Nabíjení
■Nastavení kalendáře
Aktuální datum a č as je automaticky
nastaven použitím GPS. Pokud je však automatické nastavení hodin na Multi-
mediálním displeji vypnuto, je nutné na-
stavit kalendář na multiinformačním displeji ( S.208, 221). Podrobnosti, viz
"Příručka pro uživatele multimediálního
systému".
Pokud se při pokusu o registraci harmo-
nogramu nabíjení zob razí obrazovka
kontroly nastavení kalendáře, ujistěte se, že jsou nastavení kalendáře správ-
ná. Pokud není kalendář nastaven
správně, funkce harmonogramu nabíje-
ní nebude fungovat normálně.
VÝSTRAHA
■Po nabíjení
Vytáhněte zástr čku, pokud ji nebude-
te delší dobu používat.
Na zástrčce nebo v zásuvce se mo-
hou nashromáždit nečistoty nebo
prach, což může způsobit poruchu nebo požár s následky smrtelného
nebo vážného zranění.
UPOZORNĚNÍ
■Po nabíjení
●Uložte AC nabíjecí kabel mimo do-
sah malých i větších dětí.
●Po odpojení nabíjecího konektoru
z AC nabíjecí zásuvky se ujistěte,
že jste nasadili u závěr AC nabíjecí zásuvky a zavřeli víko nabíjecího
portu. Pokud není uzávěr AC nabí-
jecí zásuvky nasaz en, do AC nabí- jecí zásuvky může vniknout voda
nebo cizí předměty, což by mohlo
vést k poškození vozidla.
●Po vytáhnutí zástrčky ze zásuvky
uložte kabel na bezpečném místě
bez vlhkosti a prachu. AC nabíjecí kabel nebo zástrčka se mohou po-
škodit, pokud je kabel pošlapán
nebo přejet vozidlem.
Používání funkce harmo-
nogramu nabíjení
Nabíjení může být prováděno
v požadovaném čase pomocí
zaregistrování harmonogramu
nabíjení. Je možné také nasta-
vit harmonogram nabíjení na
jednu z předvoleb, např., do-
končení plného nabití pomocí
určitého času odjezdu nebo
provádění nabíjení ve stejnou
dobu v určité dny.

147
2 2-2. Nabíjení
Plug-in hybridní systém
Když je registrován harmonogram
nabíjení, může být změněno násle-
dující nastavení.
■Volba režimu nabíjení
Může být zvolen jeden ze dvou ná-
sledujících režimů.
"Začít" nebo "Začít v nastavený
čas"
Zahájí nabíjení v nastaveném čase*1, 2
a dokončí nabíjení, když je plně nabito.
"Odjezd" nebo "Čas odjezdu"
Zahájí nabíjení tak, aby bylo dokonče-
no v nastaveném čase.*3, 4
Když je zvoleno toto nastavení, může
být použita funkce s vazbou na systém
klimatizace.
*1: Z důvodu stavu hybridního (trakční-
ho) akumulátoru může dojít při zahá-
jení nabíjení k mírné chybě
v načasování.
*2: Funkce harmonogramu dobíjení je
prováděna podle hodin. Před regist-
rací harmonogramu dobíjení zkont-
rolujte a nastavte hodiny na správný
čas.
*3: Pokud systém zjistí, že nabíjení ne-
lze dokončit do nastaveného času
odjezdu, zahájí nabíjení. Zkontroluj-
te harmonogram dobíjení.
*4: Pokud se během nabíjení náhle
změní venkovní teplota nebo se
změní stav použitého zdroje energie,
systém nemusí dokončit nabíjení
podle odhadu.
■Nastavení opakování
Volbou vámi požadovaného dne
v týdnu může být nastaven perio-
dický harmonogram nabíjení. (Po-
kud nejsou zvoleny žádné dny,
nabíjení proběhne pouze jednou.)
■Nastavení s vazbou na systém
klimatizace ("Příprava A/C"
nebo "Příprava klimatu")
Když je režim nabíjení nastaven na
"Odjezd" nebo "Čas odjezdu", sys-
tém klimatizace vozidla (S.432)
může být nastaven tak, aby se au-
tomaticky uvedl v činnost
* podle na-
staveného času.
Pomocí předem nastavené teploty ka-
biny si mohou cestující užívat příjemný
interiér ihned po nastoupení do vozidla.
*: Činnost bude zahájena přibližně 20 mi-
nut před nastaveným časem odjezdu.
■Zapnutí a vypnutí "Dobít nyní"
Pokud je zaregistrován alespoň je-
den harmonogram nabíjení, nabíje-
ní nebude zahájeno dříve než
v nastaveném čase, i když je AC
nabíjecí kabel připojen k vozidlu.
Pro okamžité zahájení nabíjení bez
změny nastavení harmonogramu
nabíjení zapněte "Dobít nyní",
abyste dočasně zrušili harmono-
gram nabíjení a umožnili nabíjení
poté, co bude připojen AC nabíjecí
kabel.
*
*: Pokud je nabíjecí konektor vytažen
během nabíjení, když je zaregistro-
ván harmonogram nabíjení a "Dobít
nyní" je zapnuto, "Dobít nyní" se vy-
pne.
Nastavení funkce harmono-
gramu nabíjení

1482-2. Nabíjení
■Změna "Další událost"*1, 2
Je možné dočasně nastavit čas
příštího harmonogramu nabíjení
bez změny zaregistrovaného na-
stavení opakování.*3
*1: "Další událost" se odkazuje na nej-
bližší harmonogram nabíjení od ak- tuálního času mezi zaregistrovanými
harmonogramy nabíjení. Harmono-
gram nabíjení je proveden na zákla- dě "Další událost".*2: "Další událost" nelze změnit na mul-
timediálním displeji *3: Když je "Další událost" změněna,
aktuální harmono gram nabíjení
bude dočasně ignorován a nabíjení nebude provedeno až do doby urče-
né pomocí "Další událost". (Napří-
klad, když je "Další událost" nastavena na 2 dny později, i pokud
jsou v harmonogramu nabíjení zare-
gistrovány polo žky, nabíjení nebude provedeno až do doby určené pomo-
cí "Další událost".)
Harmonogram nabíjení může být
zaregistrován na multiinformačním
displeji nebo Multimediálním displeji.
 Činnost na 7palcovém multiinfor-
mačním displeji (je-li ve výbavě):
 S.150
 Činnost na 12,3palcovém multi-
informačním disp leji (je-li ve vý-
bavě): S.156
 Činnost na Multimediálním dis-
pleji: S.162
■Harmonogram nabíjení
●Harmonogram nabíjení nelze nasta- vovat během jízdy.
●Může být zaregistrováno maximálně
15 harmonogramů nabíjení.
■Zajištění správné funkce harmono-
gramu nabíjení
Zkontrolujte nás ledující položky.
●Hodiny jsou seřízeny na správný čas
●Kalendář je nastaven na správné da-
tum
●Zkontrolujte, že je spínač POWER vy-
pnutý
●Po zaregistrování harmonogramu na-
bíjení připojte AC nabíjecí kabel Čas zahájení nabíjení je určen na zá-
kladě harmonogramu nabíjení ve chvíli,
kdy byl připojen AC nabíjecí kabel.
●Po připojení AC nabíjecího kabelu zkontrolujte, zda indikátor nabíjení
v nabíjecím portu bliká ( S.108)
Registrace harmonogramu
nabíjení
