TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

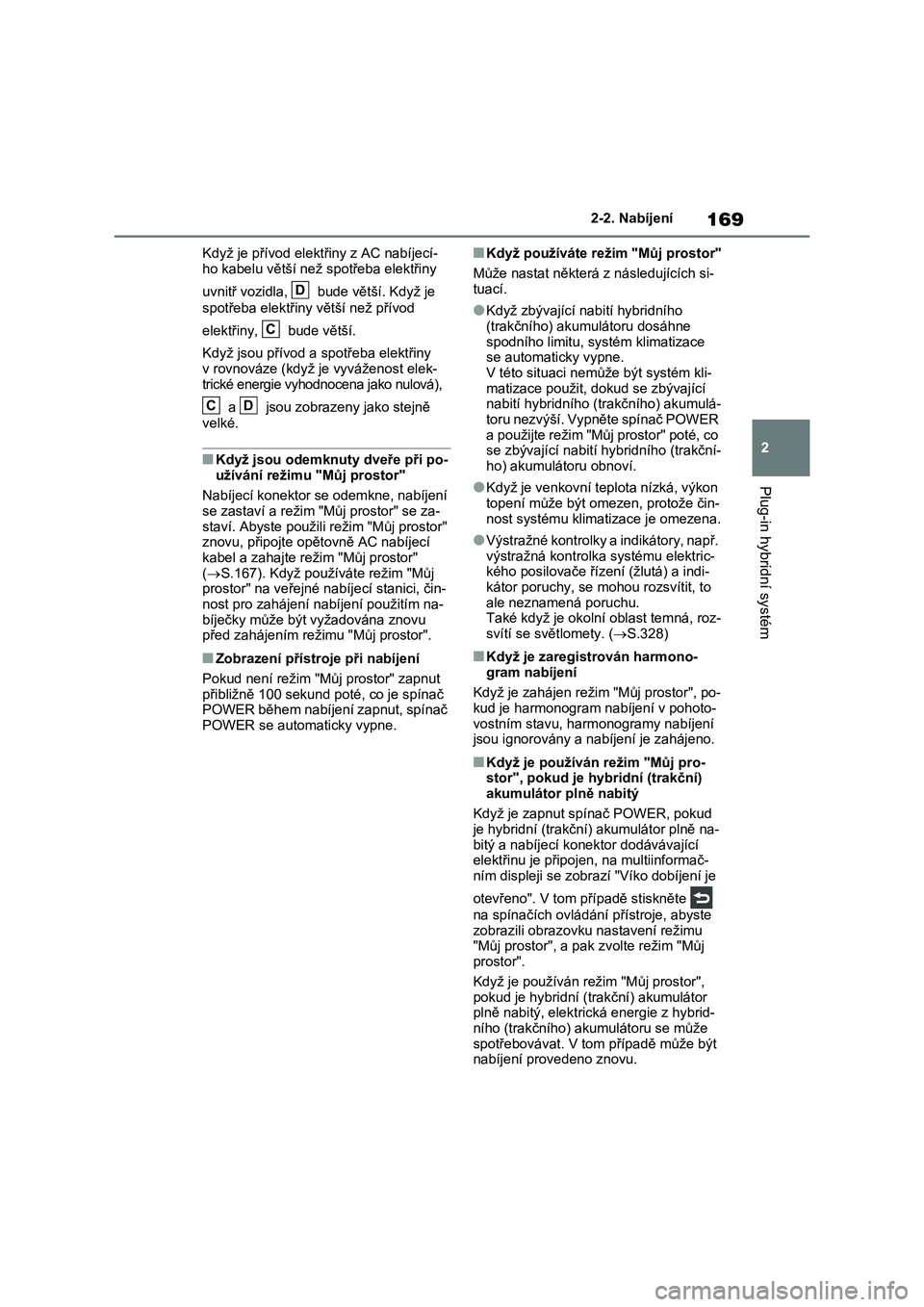

169
2
2-2. Nabíjení
Plug-in hybridní systém
Když je přívod elektřiny z AC nabíjecí-
ho kabelu větší než s potřeba elektřiny
uvnitř vozidla, bude větší. Když je
spotřeba elektřiny větší než přívod
elektřiny, bude větší.
Když jsou přívod a spotřeba elektřiny
v rovnováze (když je vyváženost elek-
trické energie vyhodno cena jako nulová),
a jsou zobrazeny jako stejně
velké.
■Když jsou odemknuty dveře při po-
užívání režimu "Můj prostor"
Nabíjecí konektor se odemkne, nabíjení
se zastaví a režim "Můj prostor" se za-
staví. Abyste použili režim "Můj prostor" znovu, připojte opětovně AC nabíjecí
kabel a zahajte režim "Můj prostor"
( S.167). Když používáte režim "Můj prostor" na veřejné nabíjecí stanici, čin-
nost pro zahájení nabíjení použitím na-
bíječky může být vyžadována znovu před zahájením režimu "Můj prostor".
■Zobrazení přístroje při nabíjení
Pokud není režim "Můj prostor" zapnut
přibližně 100 sekund poté, co je spínač POWER během nabíjení zapnut, spínač
POWER se autom aticky vypne.
■Když používáte režim "Můj prostor"
Může nastat některá z následujících si- tuací.
●Když zbývající nabití hybridního (trakčního) akumulátoru dosáhne
spodního limitu, systém klimatizace
se automaticky vypne. V této situaci nemů že být systém kli-
matizace použit, dokud se zbývající
nabití hybridního (t rakčního) akumulá- toru nezvýší. Vypněte spínač POWER
a použijte režim "Můj prostor" poté, co
se zbývající nabití hybridního (trakční- ho) akumulátoru obnoví.
●Když je venkovní teplota nízká, výkon topení může být omezen, protože čin-
nost systému klimatizace je omezena.
●Výstražné kontrolky a indikátory, např.
výstražná kontrolka systému elektric-
kého posilovače řízení (žlutá) a indi- kátor poruchy, se mohou rozsvítit, to
ale neznamená poruchu.
Také když je okolní oblast temná, roz- svítí se světlomety. ( S.328)
■Když je zaregistrován harmono-
gram nabíjení
Když je zahájen režim "Můj prostor", po- kud je harmonogram nabíjení v pohoto-
vostním stavu, harm onogramy nabíjení
jsou ignorovány a nabíjení je zahájeno.
■Když je používán režim "Můj pro- stor", pokud je hybridní (trakční)
akumulátor plně nabitý
Když je zapnut spí nač POWER, pokud je hybridní (trakční) akumulátor plně na-
bitý a nabíjecí konektor dodávávající
elektřinu je připojen, na multiinformač- ním displeji se zobrazí "Víko dobíjení je
otevřeno". V tom případě stiskněte
na spínačích ovládání přístroje, abyste
zobrazili obrazovku nastavení režimu "Můj prostor", a pak zvolte režim "Můj
prostor".
Když je používán reži m "Můj prostor", pokud je hybridní (trakční) akumulátor
plně nabitý, elektrická energie z hybrid-
ního (trakčního) akumulátoru se může spotřebovávat. V tom případě může být
nabíjení provedeno znovu.
D
C
CD

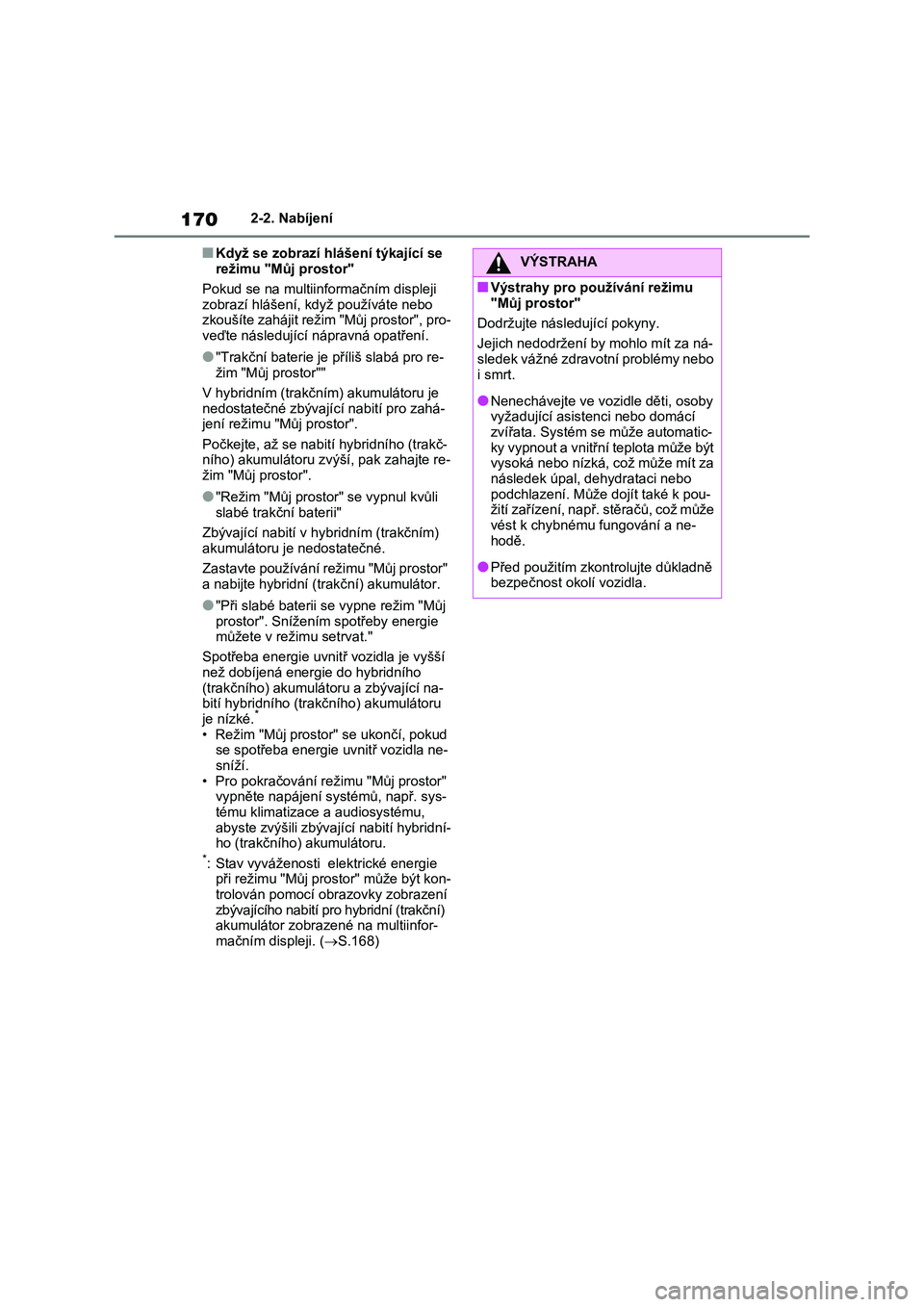

1702-2. Nabíjení
■Když se zobrazí hlášení týkající se
režimu "Můj prostor"
Pokud se na multiinformačním displeji
zobrazí hlášení, když používáte nebo
zkoušíte zahájit režim "Můj prostor", pro- veďte následující nápravná opatření.
●"Trakční baterie je příliš slabá pro re- žim "Můj prostor""
V hybridním (trakčním ) akumulátoru je
nedostatečné zbývají cí nabití pro zahá- jení režimu "Můj prostor".
Počkejte, až se nabit í hybridního (trakč-
ního) akumulátoru zvýší, pak zahajte re- žim "Můj prostor".
●"Režim "Můj prostor" se vypnul kvůli slabé trakční baterii"
Zbývající nabití v h ybridním (trakčním)
akumulátoru je nedostatečné.
Zastavte používání režimu "Můj prostor"
a nabijte hybridní (trakční) akumulátor.
●"Při slabé baterii se vypne režim "Můj
prostor". Snížením spotřeby energie
můžete v režimu setrvat."
Spotřeba energie uvni tř vozidla je vyšší
než dobíjená energie do hybridního
(trakčního) akumuláto ru a zbývající na- bití hybridního (trakčního) akumulátoru
je nízké.*
• Režim "Můj prostor" se ukončí, pokud se spotřeba energie uvnitř vozidla ne-
sníží.
• Pro pokračování rež imu "Můj prostor" vypněte napájení systémů, např. sys-
tému klimatizace a audiosystému,
abyste zvýšili zbývající nabití hybridní- ho (trakčního) akumulátoru.*: Stav vyváženosti elektrické energie
při režimu "Můj prostor" může být kon- trolován pomocí obrazovky zobrazení
zbývajícího nabití pro hybridní (trakční)
akumulátor zobraz ené na multiinfor-
mačním displeji. ( S.168)
VÝSTRAHA
■Výstrahy pro používání režimu
"Můj prostor"
Dodržujte následující pokyny.
Jejich nedodržení by mohlo mít za ná-
sledek vážné zdravotní problémy nebo
i smrt.
●Nenechávejte ve vozidle děti, osoby
vyžadující asistenci nebo domácí
zvířata. Systém se může automatic- ky vypnout a vnitřní teplota může být
vysoká nebo nízká, což může mít za
následek úpal, dehydrataci nebo podchlazení. Může dojít také k pou-
žití zařízení, např. stěračů, což může
vést k chybnému fungování a ne- hodě.
●Před použitím zkont rolujte důkladně bezpečnost okolí vozidla.

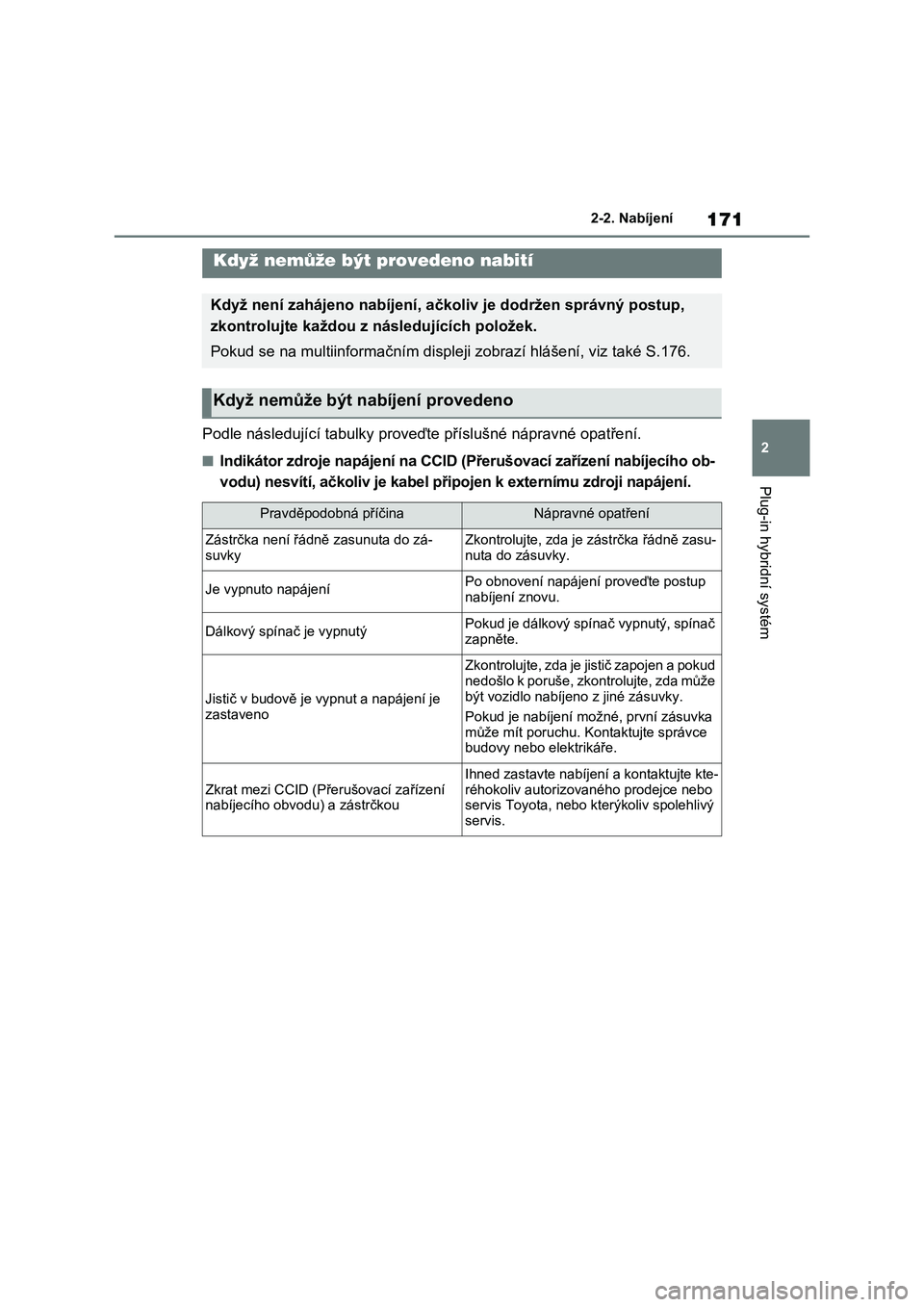

171
2 2-2. Nabíjení
Plug-in hybridní systém
Podle následující tabulky proveďte příslušné nápravné opatření.
■Indikátor zdroje napájení na CCID (Přerušovací zařízení nabíjecího ob-
vodu) nesvítí, ačkoliv je kabel připojen k externímu zdroji napájení.
Když nemůže být provedeno nabití
Když není zahájeno nabíjení, ačkoliv je dodržen správný postup,
zkontrolujte každou z následujících položek.
Pokud se na multiinformačním displeji zobrazí hlášení, viz také S.176.
Když nemůže být nabíjení provedeno
Pravděpodobná příčinaNápravné opatření
Zástrčka není řádně zasunuta do zá-
suvkyZkontrolujte, zda je zástrčka řádně zasu-
nuta do zásuvky.
Je vypnuto napájeníPo obnovení napájení proveďte postup
nabíjení znovu.
Dálkový spínač je vypnutýPokud je dálkový spínač vypnutý, spínač
zapněte.
Jistič v budově je vypnut a napájení je
zastaveno
Zkontrolujte, zda je jistič zapojen a pokud
nedošlo k poruše, zkontrolujte, zda může
být vozidlo nabíjeno z jiné zásuvky.
Pokud je nabíjení možné, první zásuvka
může mít poruchu. Kontaktujte správce
budovy nebo elektrikáře.
Zkrat mezi CCID (Přerušovací zařízení
nabíjecího obvodu) a zástrčkouIhned zastavte nabíjení a kontaktujte kte-
réhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý
servis.

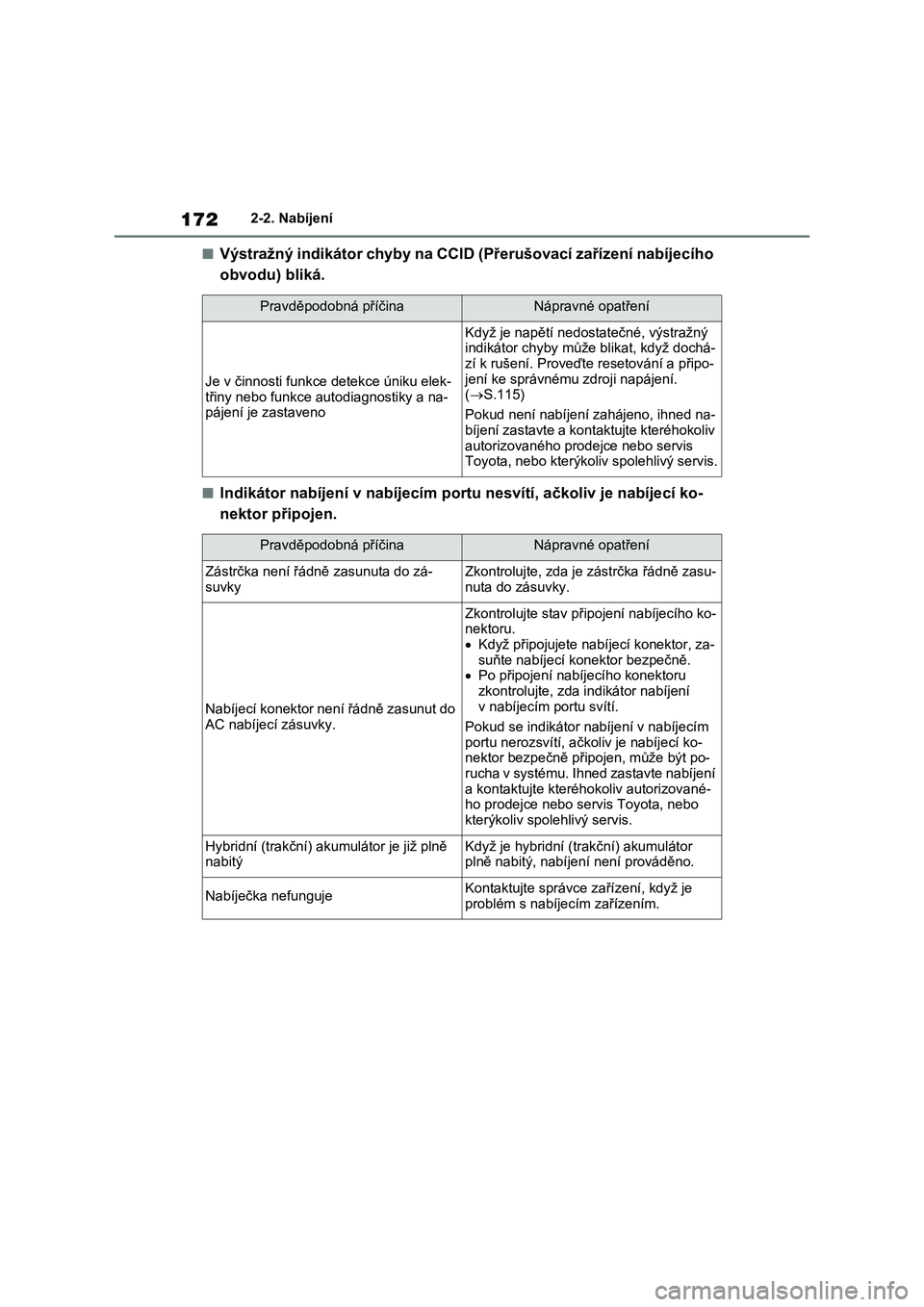

1722-2. Nabíjení
■Výstražný indikátor chyby na CCID (Přerušovací zařízení nabíjecího
obvodu) bliká.
■Indikátor nabíjení v nabíjecím portu nesvítí, ačkoliv je nabíjecí ko-
nektor připojen.
Pravděpodobná příčinaNápravné opatření
Je v činnosti funkce detekce úniku elek-
třiny nebo funkce autodiagnostiky a na-
pájení je zastaveno
Když je napětí nedostatečné, výstražný
indikátor chyby může blikat, když dochá-
zí k rušení. Proveďte resetování a připo-
jení ke správnému zdroji napájení.
(S.115)
Pokud není nabíjení zahájeno, ihned na-
bíjení zastavte a kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
Pravděpodobná příčinaNápravné opatření
Zástrčka není řádně zasunuta do zá-
suvkyZkontrolujte, zda je zástrčka řádně zasu-
nuta do zásuvky.
Nabíjecí konektor není řádně zasunut do
AC nabíjecí zásuvky.
Zkontrolujte stav připojení nabíjecího ko-
nektoru.
Když připojujete nabíjecí konektor, za-
suňte nabíjecí konektor bezpečně.
Po připojení nabíjecího konektoru
zkontrolujte, zda indikátor nabíjení
v nabíjecím portu svítí.
Pokud se indikátor nabíjení v nabíjecím
portu nerozsvítí, ačkoliv je nabíjecí ko-
nektor bezpečně připojen, může být po-
rucha v systému. Ihned zastavte nabíjení
a kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Hybridní (trakční) akumulátor je již plně
nabitýKdyž je hybridní (trakční) akumulátor
plně nabitý, nabíjení není prováděno.
Nabíječka nefungujeKontaktujte správce zařízení, když je
problém s nabíjecím zařízením.

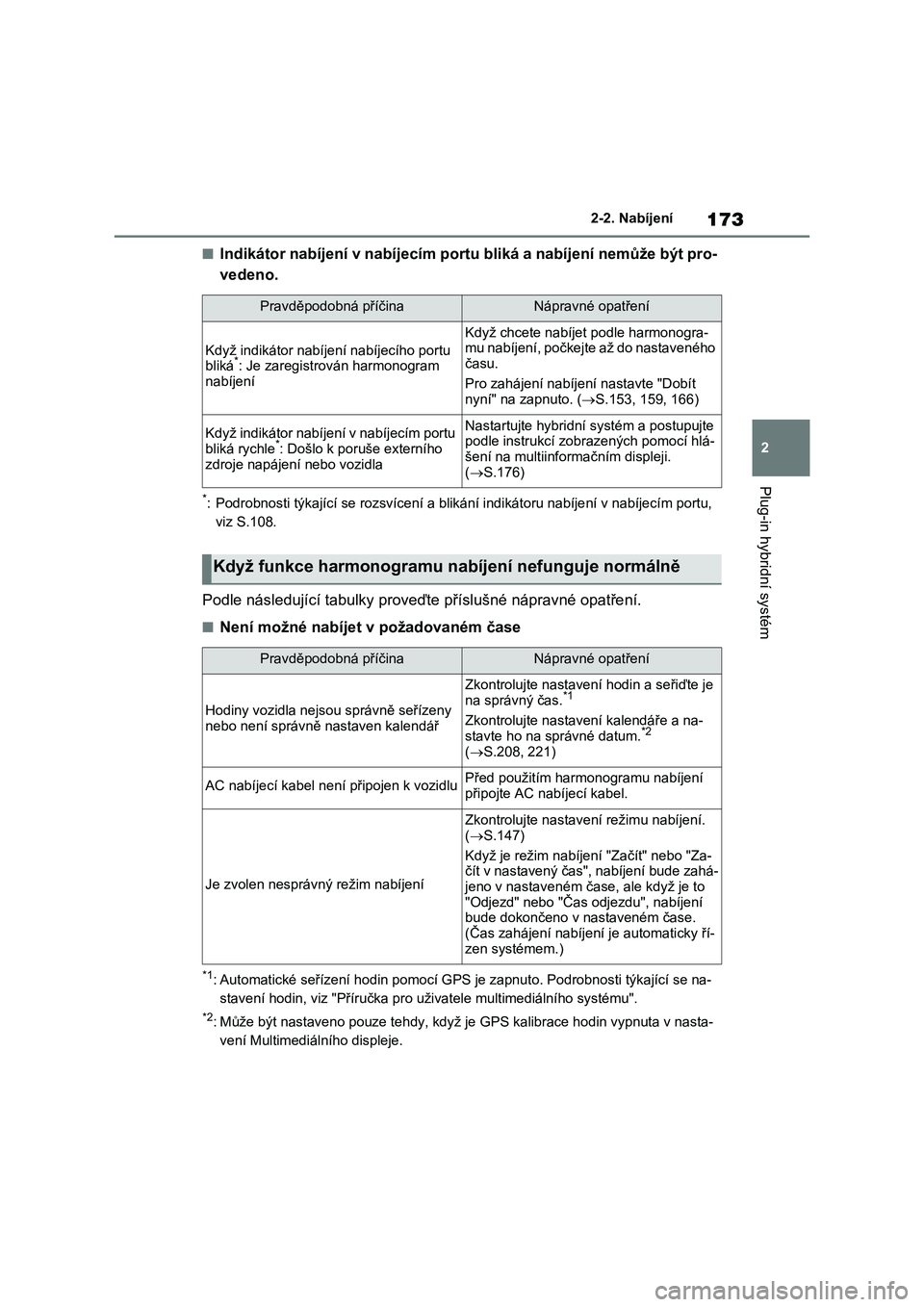

173
2 2-2. Nabíjení
Plug-in hybridní systém
■Indikátor nabíjení v nabíjecím portu bliká a nabíjení nemůže být pro-
vedeno.
*: Podrobnosti týkající se rozsvícení a blikání indikátoru nabíjení v nabíjecím portu,
viz S.108.
Podle následující tabulky proveďte příslušné nápravné opatření.
■Není možné nabíjet v požadovaném čase
*1: Automatické seřízení hodin pomocí GPS je zapnuto. Podrobnosti týkající se na-
stavení hodin, viz "Příručka pro uživatele multimediálního systému".
*2: Může být nastaveno pouze tehdy, když je GPS kalibrace hodin vypnuta v nasta-
vení Multimediálního displeje.
Pravděpodobná příčinaNápravné opatření
Když indikátor nabíjení nabíjecího portu
bliká*: Je zaregistrován harmonogram
nabíjení
Když chcete nabíjet podle harmonogra-
mu nabíjení, počkejte až do nastaveného
času.
Pro zahájení nabíjení nastavte "Dobít
nyní" na zapnuto. (S.153, 159, 166)
Když indikátor nabíjení v nabíjecím portu
bliká rychle*: Došlo k poruše externího
zdroje napájení nebo vozidla
Nastartujte hybridní systém a postupujte
podle instrukcí zobrazených pomocí hlá-
šení na multiinformačním displeji.
(S.176)
Když funkce harmonogramu nabíjení nefunguje normálně
Pravděpodobná příčinaNápravné opatření
Hodiny vozidla nejsou správně seřízeny
nebo není správně nastaven kalendář
Zkontrolujte nastavení hodin a seřiďte je
na správný čas.*1
Zkontrolujte nastavení kalendáře a na-
stavte ho na správné datum.*2
(S.208, 221)
AC nabíjecí kabel není připojen k vozidluPřed použitím harmonogramu nabíjení
připojte AC nabíjecí kabel.
Je zvolen nesprávný režim nabíjení
Zkontrolujte nastavení režimu nabíjení.
(S.147)
Když je režim nabíjení "Začít" nebo "Za-
čít v nastavený čas", nabíjení bude zahá-
jeno v nastaveném čase, ale když je to
"Odjezd" nebo "Čas odjezdu", nabíjení
bude dokončeno v nastaveném čase.
(Čas zahájení nabíjení je automaticky ří-
zen systémem.)

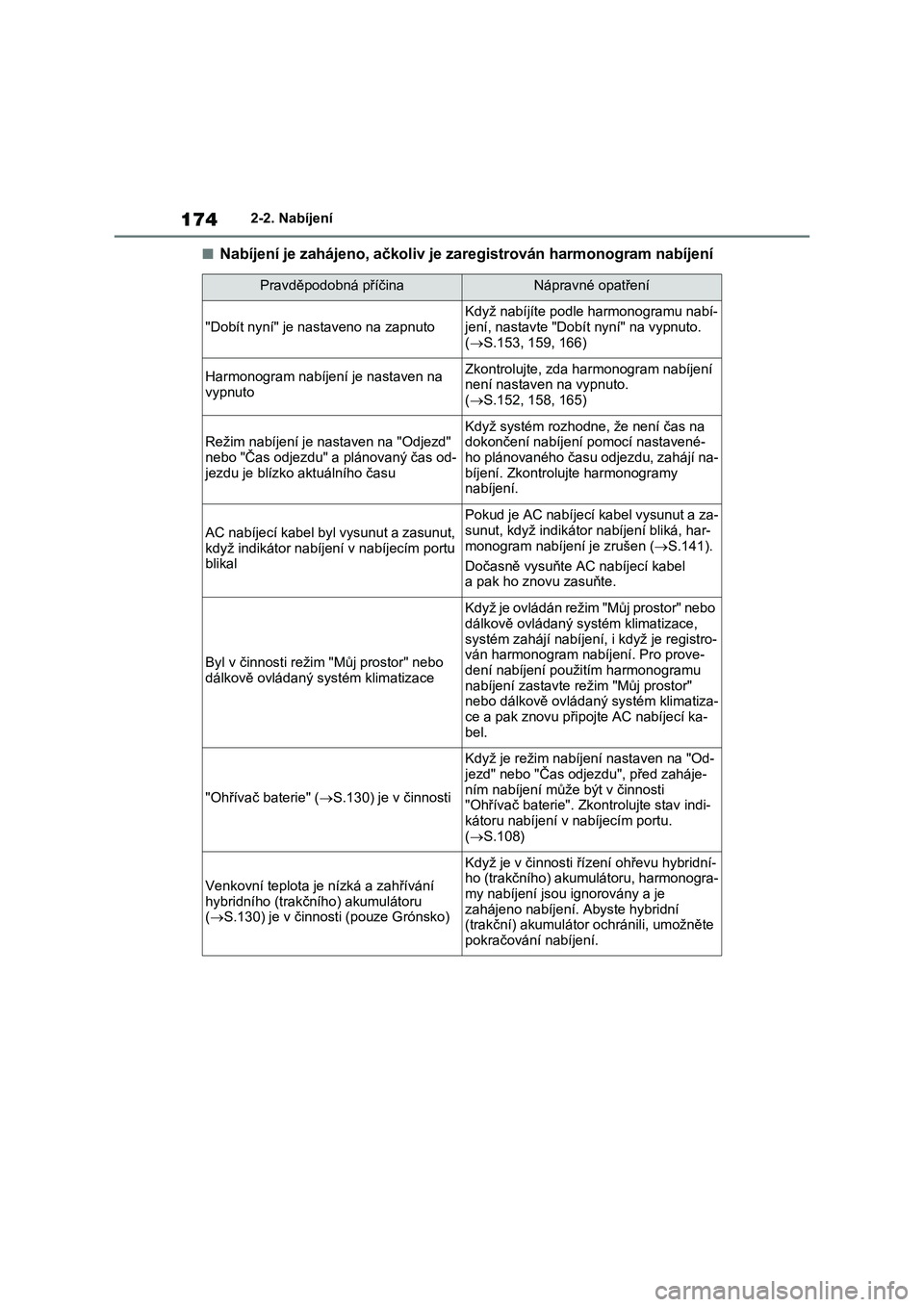

1742-2. Nabíjení
■Nabíjení je zahájeno, ačkoliv je zaregistrován harmonogram nabíjení
Pravděpodobná příčinaNápravné opatření
"Dobít nyní" je nastaveno na zapnuto
Když nabíjíte podle harmonogramu nabí-
jení, nastavte "Dobít nyní" na vypnuto.
(S.153, 159, 166)
Harmonogram nabíjení je nastaven na
vypnutoZkontrolujte, zda harmonogram nabíjení
není nastaven na vypnuto.
(S.152, 158, 165)
Režim nabíjení je nastaven na "Odjezd"
nebo "Čas odjezdu" a plánovaný čas od-
jezdu je blízko aktuálního času
Když systém rozhodne, že není čas na
dokončení nabíjení pomocí nastavené-
ho plánovaného času odjezdu, zahájí na-
bíjení. Zkontrolujte harmonogramy
nabíjení.
AC nabíjecí kabel byl vysunut a zasunut,
když indikátor nabíjení v nabíjecím portu
blikal
Pokud je AC nabíjecí kabel vysunut a za-
sunut, když indikátor nabíjení bliká, har-
monogram nabíjení je zrušen (S.141).
Dočasně vysuňte AC nabíjecí kabel
a pak ho znovu zasuňte.
Byl v činnosti režim "Můj prostor" nebo
dálkově ovládaný systém klimatizace
Když je ovládán režim "Můj prostor" nebo
dálkově ovládaný systém klimatizace,
systém zahájí nabíjení, i když je registro-
ván harmonogram nabíjení. Pro prove-
dení nabíjení použitím harmonogramu
nabíjení zastavte režim "Můj prostor"
nebo dálkově ovládaný systém klimatiza-
ce a pak znovu připojte AC nabíjecí ka-
bel.
"Ohřívač baterie" (S.130) je v činnosti
Když je režim nabíjení nastaven na "Od-
jezd" nebo "Čas odjezdu", před zaháje-
ním nabíjení může být v činnosti
"Ohřívač baterie". Zkontrolujte stav indi-
kátoru nabíjení v nabíjecím portu.
(S.108)
Venkovní teplota je nízká a zahřívání
hybridního (trakčního) akumulátoru
(S.130) je v činnosti (pouze Grónsko)
Když je v činnosti řízení ohřevu hybridní-
ho (trakčního) akumulátoru, harmonogra-
my nabíjení jsou ignorovány a je
zahájeno nabíjení. Abyste hybridní
(trakční) akumulátor ochránili, umožněte
pokračování nabíjení.

175
2 2-2. Nabíjení
Plug-in hybridní systém

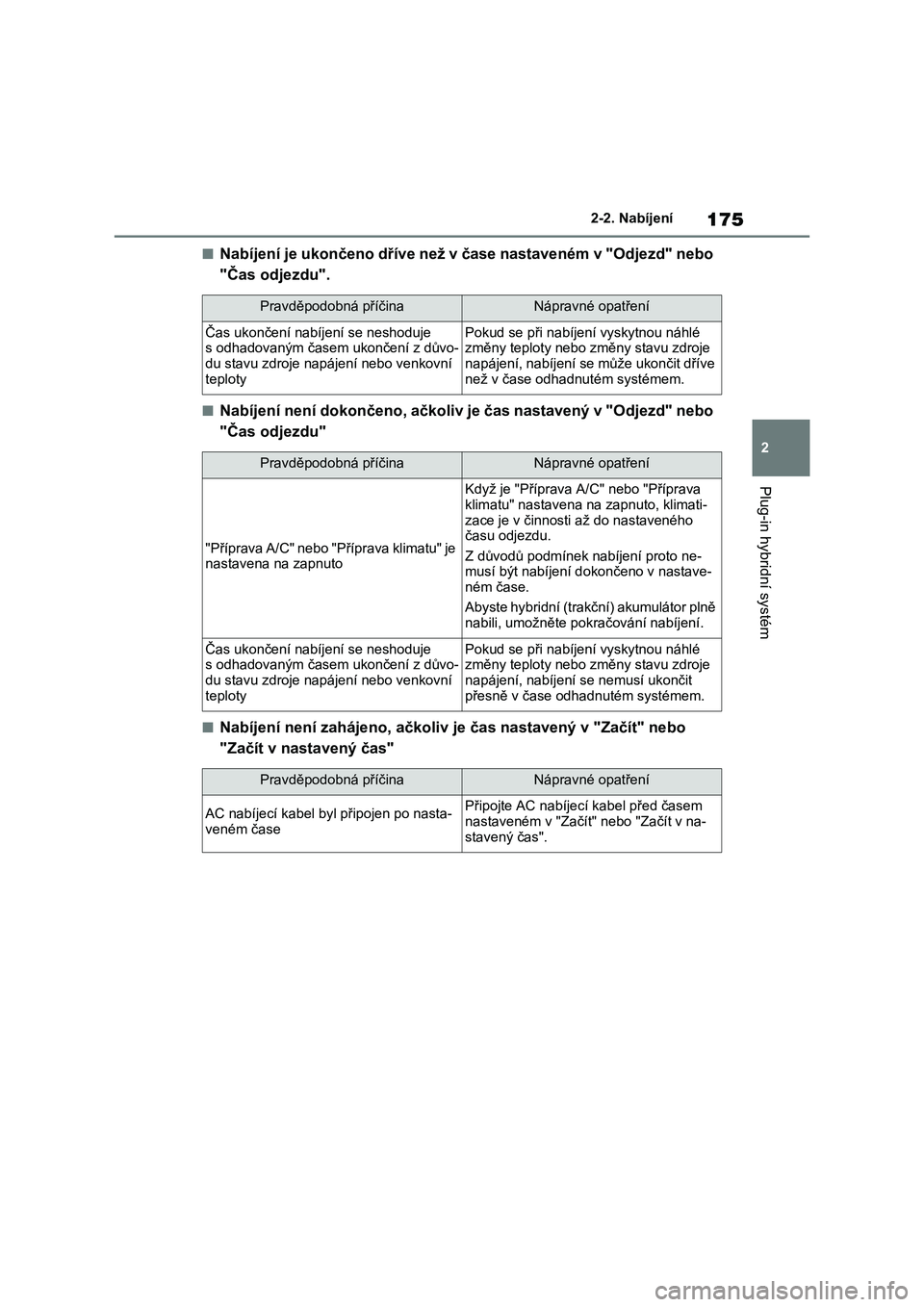

■Nabíjení je ukončeno dříve než v čase nastaveném v "Odjezd" nebo
"Čas odjezdu".
■Nabíjení není dokončeno, ačkoliv je čas nastavený v "Odjezd" nebo
"Čas odjezdu"
■Nabíjení není zahájeno, ačkoliv je čas nastavený v "Začít" nebo
"Začít v nastavený čas"
Pravděpodobná příčinaNápravné opatření
Čas ukončení nabíjení se neshoduje
s odhadovaným časem ukončení z důvo-
du stavu zdroje napájení nebo venkovní
teplotyPokud se při nabíjení vyskytnou náhlé
změny teploty nebo změny stavu zdroje
napájení, nabíjení se může ukončit dříve
než v čase odhadnutém systémem.
Pravděpodobná příčinaNápravné opatření
"Příprava A/C" nebo "Příprava klimatu" je
nastavena na zapnuto
Když je "Příprava A/C" nebo "Příprava
klimatu" nastavena na zapnuto, klimati-
zace je v činnosti až do nastaveného
času odjezdu.
Z důvodů podmínek nabíjení proto ne-
musí být nabíjení dokončeno v nastave-
ném čase.
Abyste hybridní (trakční) akumulátor plně
nabili, umožněte pokračování nabíjení.
Čas ukončení nabíjení se neshoduje
s odhadovaným časem ukončení z důvo-
du stavu zdroje napájení nebo venkovní
teplotyPokud se při nabíjení vyskytnou náhlé
změny teploty nebo změny stavu zdroje
napájení, nabíjení se nemusí ukončit
přesně v čase odhadnutém systémem.
Pravděpodobná příčinaNápravné opatření
AC nabíjecí kabel byl připojen po nasta-
veném časePřipojte AC nabíjecí kabel před časem
nastaveném v "Začít" nebo "Začít v na-
stavený čas".

1762-2. Nabíjení

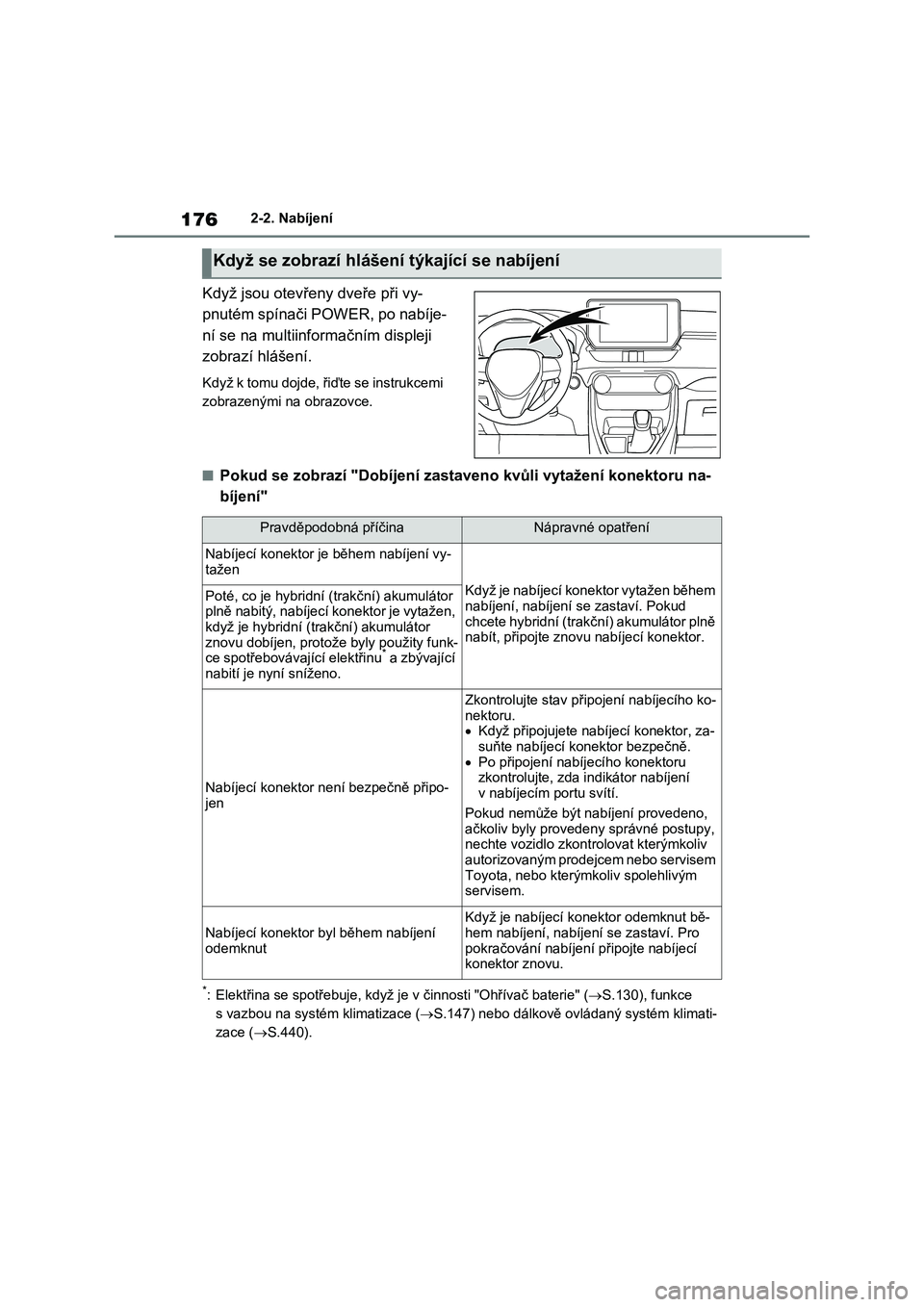

Když jsou otevřeny dveře při vy-
pnutém spínači POWER, po nabíje-
ní se na multiinformačním displeji
zobrazí hlášení.
Když k tomu dojde, řiďte se instrukcemi
zobrazenými na obrazovce.
■Pokud se zobrazí "Dobíjení zastav eno kvůli vytažení konektoru na-
bíjení"
*: Elektřina se spotřebuje, když je v činnosti "Ohřívač baterie" (S.130), funkce
s vazbou na systém klimatizace ( S.147) nebo dálkově ovládaný systém klimati-
zace ( S.440).
Když se zobrazí hlášení týkající se nabíjení
Pravděpodobná příčinaNápravné opatření
Nabíjecí konektor je během nabíjení vy- tažen
Když je nabíjecí konektor vytažen během
nabíjení, nabíjení se zastaví. Pokud
chcete hybridní (trakční) akumulátor plně nabít, připojte znovu nabíjecí konektor.
Poté, co je hybridní ( trakční) akumulátor plně nabitý, nabíjecí konektor je vytažen,
když je hybridní (tr akční) akumulátor
znovu dobíjen, protož e byly použity funk- ce spotřebovávající elektřinu* a zbývající
nabití je nyní sníženo.
Nabíjecí konektor není bezpečně připo-
jen
Zkontrolujte stav připo jení nabíjecího ko-
nektoru.
 Když připojujete nabíjecí konektor, za- suňte nabíjecí konektor bezpečně.
 Po připojení nabíjecího konektoru
zkontrolujte, zda indikátor nabíjení v nabíjecím portu svítí.
Pokud nemůže být nabíjení provedeno,
ačkoliv byly provedeny správné postupy, nechte vozidlo zkont rolovat kterýmkoliv
autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Nabíjecí konektor byl během nabíjení
odemknut
Když je nabíjecí ko nektor odemknut bě- hem nabíjení, nabíje ní se zastaví. Pro
pokračování nabíjení připojte nabíjecí
konektor znovu.

177
2 2-2. Nabíjení
Plug-in hybridní systém

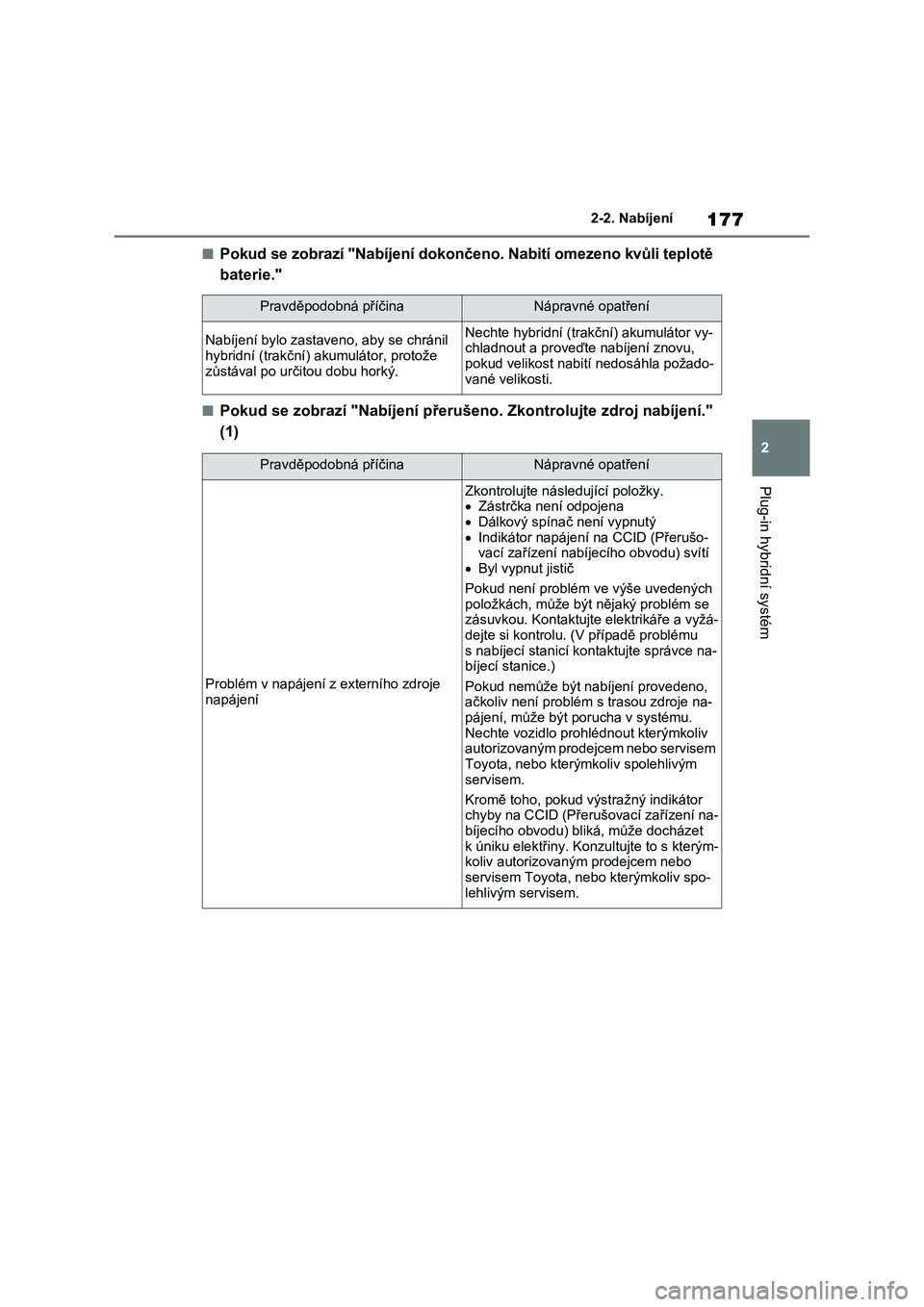

■Pokud se zobrazí "Nabíjení dokončeno. Nabití omezeno kvůli teplotě
baterie."
■Pokud se zobrazí "Nabíjení přerušeno. Zkontrolujte zdroj nabíjení."
(1)
Pravděpodobná příčinaNápravné opatření
Nabíjení bylo zastaveno, aby se chránil
hybridní (trakční) akumulátor, protože
zůstával po určitou dobu horký.Nechte hybridní (trakční) akumulátor vy-
chladnout a proveďte nabíjení znovu,
pokud velikost nabití nedosáhla požado-
vané velikosti.
Pravděpodobná příčinaNápravné opatření
Problém v napájení z externího zdroje
napájení
Zkontrolujte následující položky.
Zástrčka není odpojena
Dálkový spínač není vypnutý
Indikátor napájení na CCID (Přerušo-
vací zařízení nabíjecího obvodu) svítí
Byl vypnut jistič
Pokud není problém ve výše uvedených
položkách, může být nějaký problém se
zásuvkou. Kontaktujte elektrikáře a vyžá-
dejte si kontrolu. (V případě problému
s nabíjecí stanicí kontaktujte správce na-
bíjecí stanice.)
Pokud nemůže být nabíjení provedeno,
ačkoliv není problém s trasou zdroje na-
pájení, může být porucha v systému.
Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
Kromě toho, pokud výstražný indikátor
chyby na CCID (Přerušovací zařízení na-
bíjecího obvodu) bliká, může docházet
k úniku elektřiny. Konzultujte to s kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.

1782-2. Nabíjení

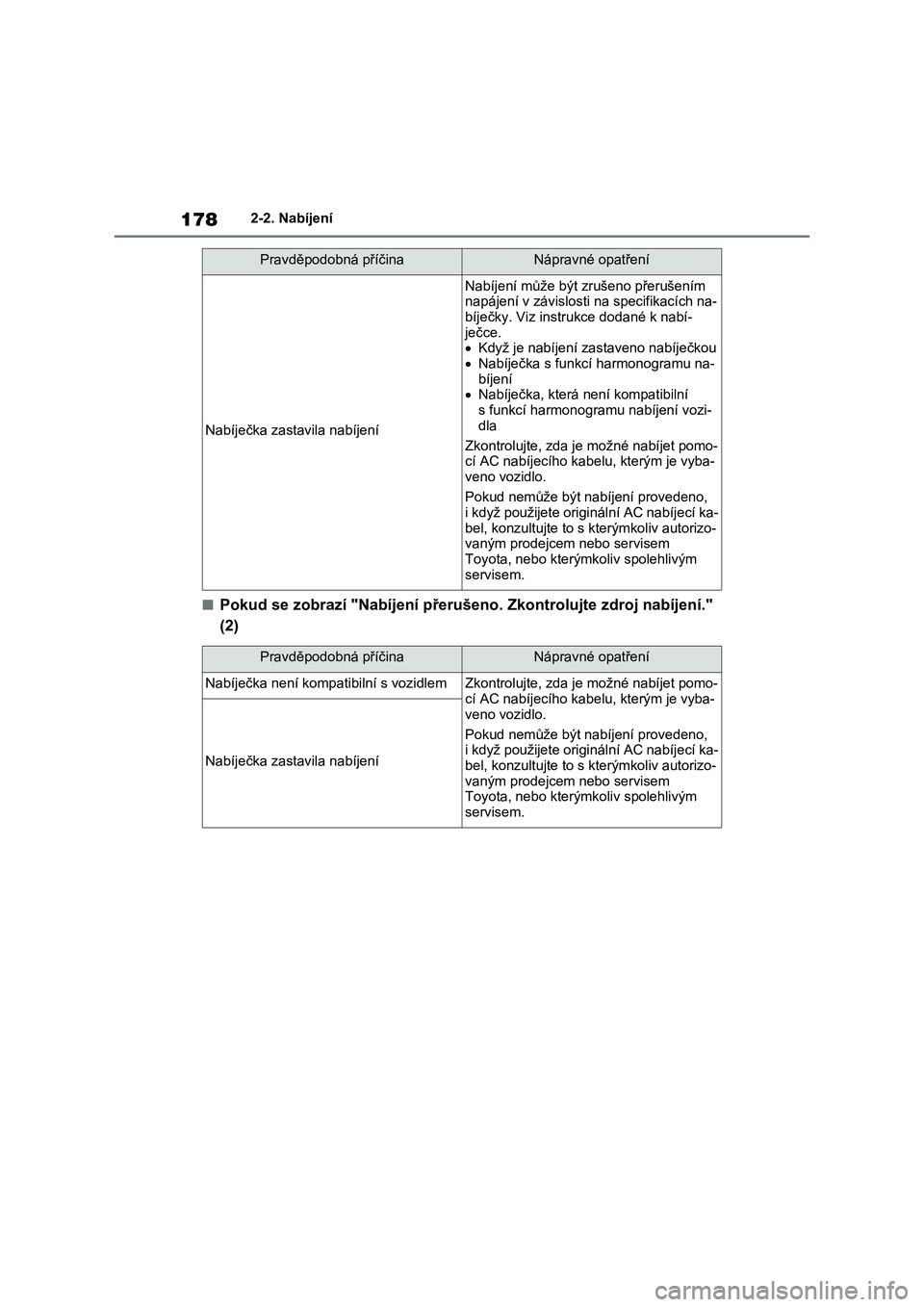

■Pokud se zobrazí "Nabíjení přerušeno. Zkontrolujte zdroj nabíjení."
(2)
Nabíječka zastavila nabíjení
Nabíjení může být zrušeno přerušením
napájení v závislosti na specifikacích na-
bíječky. Viz instrukce dodané k nabí-
ječce.
Když je nabíjení zastaveno nabíječkou
Nabíječka s funkcí harmonogramu na-
bíjení
Nabíječka, která není kompatibilní
s funkcí harmonogramu nabíjení vozi-
dla
Zkontrolujte, zda je možné nabíjet pomo-
cí AC nabíjecího kabelu, kterým je vyba-
veno vozidlo.
Pokud nemůže být nabíjení provedeno,
i když použijete originální AC nabíjecí ka-
bel, konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
Pravděpodobná příčinaNápravné opatření
Nabíječka není kompatibilní s vozidlemZkontrolujte, zda je možné nabíjet pomo-
cí AC nabíjecího kabelu, kterým je vyba-
veno vozidlo.
Pokud nemůže být nabíjení provedeno,
i když použijete originální AC nabíjecí ka-
bel, konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
Nabíječka zastavila nabíjení
Pravděpodobná příčinaNápravné opatření
