TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

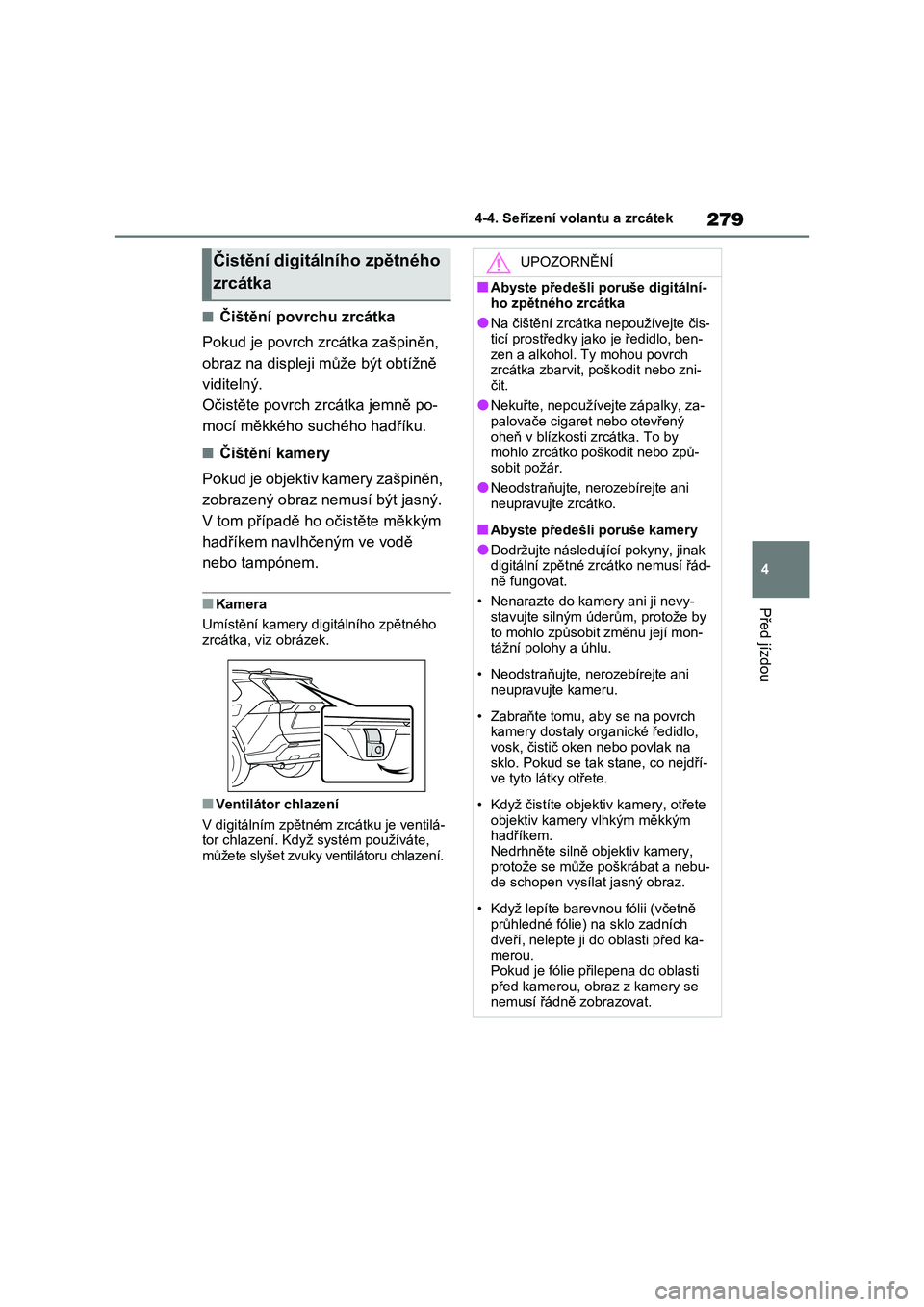

279
4
4-4. Seřízení volantu a zrcátek
Před jízdou
■Čištění povrchu zrcátka
Pokud je povrch zrcátka zašpiněn,
obraz na displeji může být obtížně
viditelný.
Očistěte povrch zrcátka jemně po-
mocí měkkého suchého hadříku.
■Čištění kamery
Pokud je objektiv kamery zašpiněn,
zobrazený obraz nemusí být jasný.
V tom případě ho o čistěte měkkým
hadříkem navlhčeným ve vodě
nebo tampónem.
■Kamera
Umístění kamery di gitálního zpětného
zrcátka, viz obrázek.
■Ventilátor chlazení
V digitálním zpětném zrcátku je ventilá-
tor chlazení. Když systém používáte,
můžete slyšet zvuky ve ntilátoru chlazení.
Čistění digitálního zpětného
zrcátka
UPOZORNĚNÍ
■Abyste předešli poruše digitální-
ho zpětného zrcátka
●Na čištění zrcátka nepoužívejte čis- ticí prostředky jako je ředidlo, ben-
zen a alkohol. Ty mohou povrch
zrcátka zbarvit, poškodit nebo zni- čit.
●Nekuřte, nepoužívejte zápalky, za-
palovače cigaret nebo otevřený
oheň v blízkosti zrcátka. To by mohlo zrcátko po škodit nebo způ-
sobit požár.
●Neodstraňujte, nerozebírejte ani neupravujte zrcátko.
■Abyste předešli poruše kamery
●Dodržujte následující pokyny, jinak
digitální zpětné zrcátko nemusí řád-
ně fungovat.
• Nenarazte do kamery ani ji nevy-
stavujte silným úderům, protože by
to mohlo způsobit změnu její mon- tážní polohy a úhlu.
• Neodstraňujte, nerozebírejte ani neupravujte kameru.
• Zabraňte tomu, a by se na povrch kamery dostaly organické ředidlo,
vosk, čistič oken nebo povlak na
sklo. Pokud se tak stane, co nejdří- ve tyto látky otřete.
• Když čistíte objekti v kamery, otřete objektiv kamery vlhkým měkkým
hadříkem.
Nedrhněte silně objektiv kamery, protože se může poškrábat a nebu-
de schopen vysílat jasný obraz.
• Když lepíte barevnou fólii (včetně
průhledné fólie) na sklo zadních
dveří, nelepte ji do oblasti před ka- merou.
Pokud je fólie přilepena do oblasti
před kamerou, obraz z kamery se nemusí řádně zobrazovat.

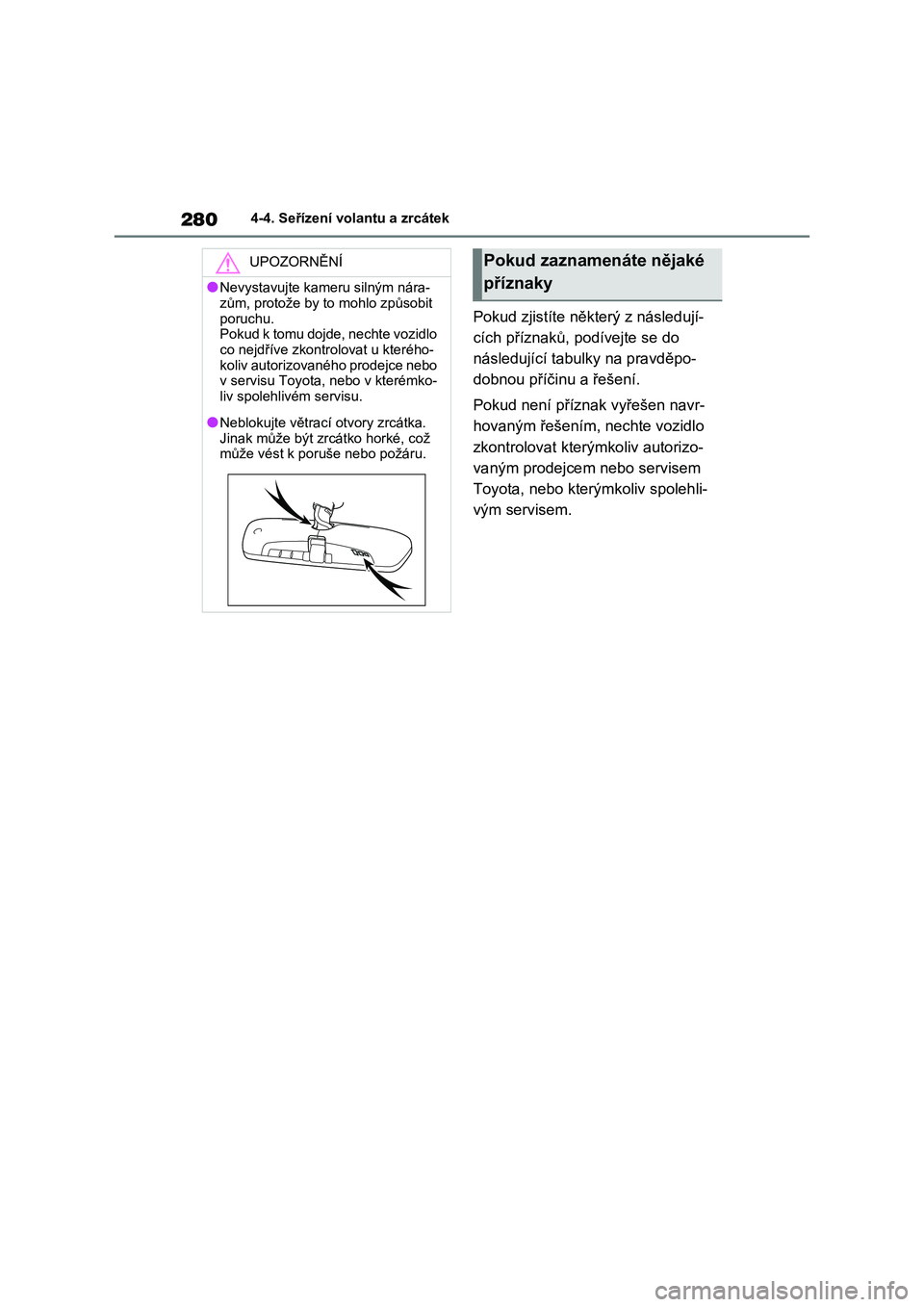

2804-4. Seřízení volantu a zrcátek
Pokud zjistíte některý z následují-
cích příznaků, podívejte se do
následující tabulky na pravděpo-
dobnou příčinu a řešení.
Pokud není příznak vyřešen navr-
hovaným řešením, nechte vozidlo
zkontrolovat kterýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
UPOZORNĚNÍ
●Nevystavujte kameru silným nára-
zům, protože by to mohlo způsobit
poruchu. Pokud k tomu dojde, nechte vozidlo
co nejdříve zkontrolovat u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémko-
liv spolehlivém servisu.
●Neblokujte větrací otvory zrcátka. Jinak může být zrcátko horké, což
může vést k poruše nebo požáru.
Pokud zaznamenáte nějaké
příznaky

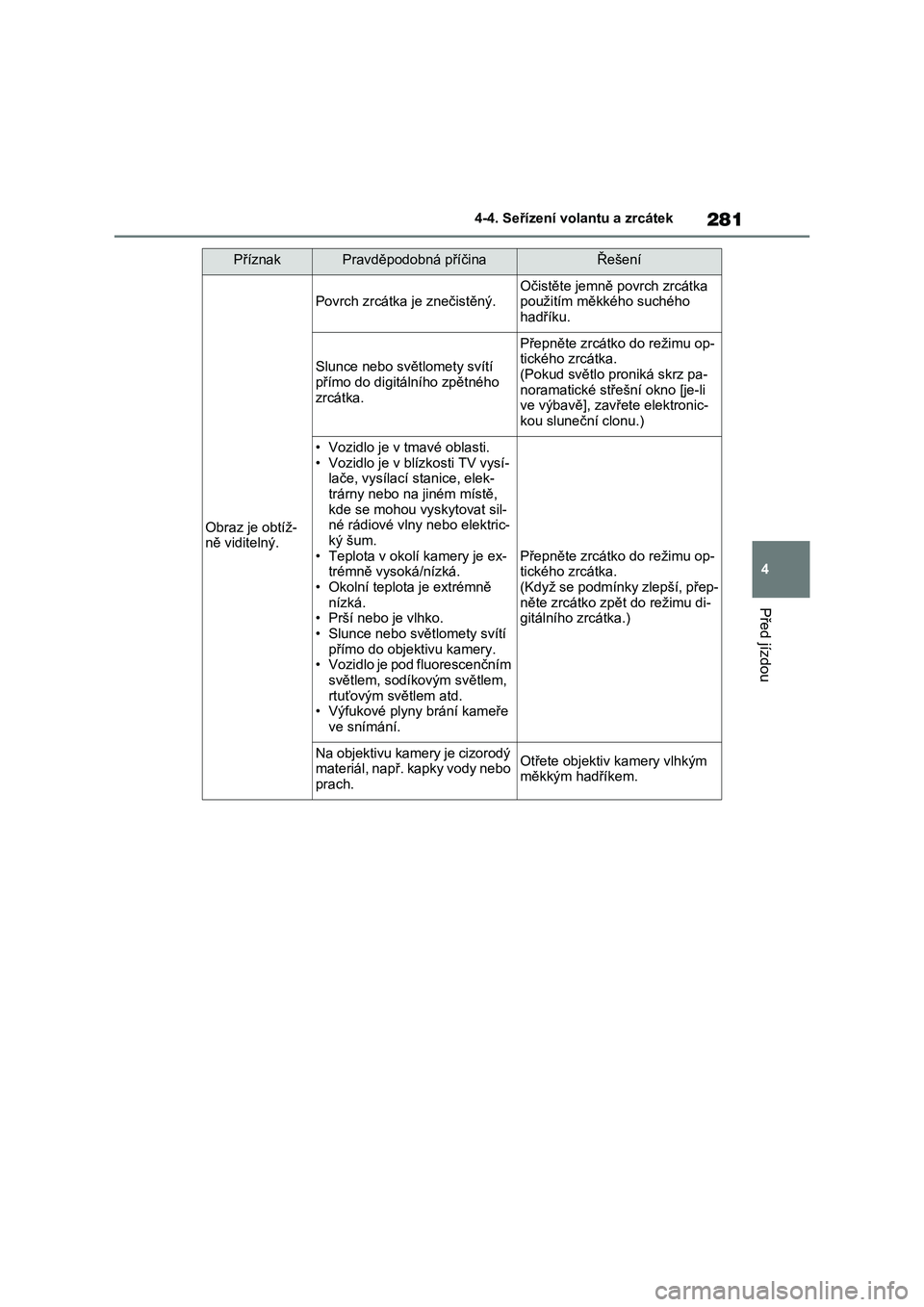

281
4 4-4. Seřízení volantu a zrcátek
Před jízdou
PříznakPravděpodobná příčinaŘešení
Obraz je obtíž-
ně viditelný.
Povrch zrcátka je znečistěný.
Očistěte jemně povrch zrcátka
použitím měkkého suchého
hadříku.
Slunce nebo světlomety svítí
přímo do digitálního zpětného
zrcátka.
Přepněte zrcátko do režimu op-
tického zrcátka.
(Pokud světlo proniká skrz pa-
noramatické střešní okno [je-li
ve výbavě], zavřete elektronic-
kou sluneční clonu.)
• Vozidlo je v tmavé oblasti.
• Vozidlo je v blízkosti TV vysí-
lače, vysílací stanice, elek-
trárny nebo na jiném místě,
kde se mohou vyskytovat sil-
né rádiové vlny nebo elektric-
ký šum.
• Teplota v okolí kamery je ex-
trémně vysoká/nízká.
• Okolní teplota je extrémně
nízká.
• Prší nebo je vlhko.
• Slunce nebo světlomety svítí
přímo do objektivu kamery.
• Vozidlo je pod fluorescenčním
světlem, sodíkovým světlem,
rtuťovým světlem atd.
• Výfukové plyny brání kameře
ve snímání.
Přepněte zrcátko do režimu op-
tického zrcátka.
(Když se podmínky zlepší, přep-
něte zrcátko zpět do režimu di-
gitálního zrcátka.)
Na objektivu kamery je cizorodý
materiál, např. kapky vody nebo
prach.Otřete objektiv kamery vlhkým
měkkým hadříkem.

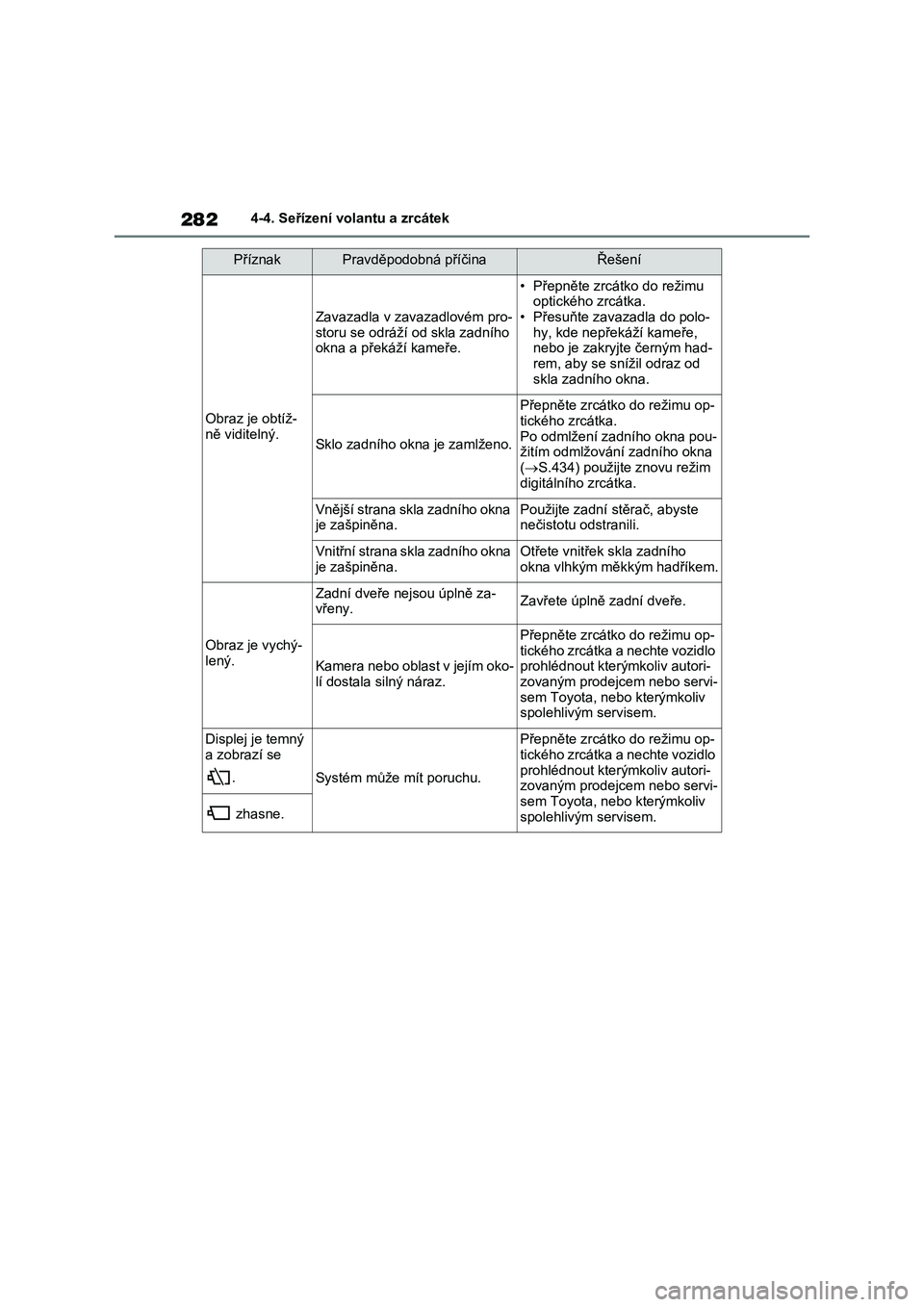

2824-4. Seřízení volantu a zrcátek
Obraz je obtíž-
ně viditelný.
Zavazadla v zavazadlovém pro-
storu se odráží od skla zadního
okna a překáží kameře.
• Přepněte zrcátko do režimu
optického zrcátka. • Přesuňte zavazadla do polo-
hy, kde nepřekáží kameře,
nebo je zakryjte černým had- rem, aby se snížil odraz od
skla zadního okna.
Sklo zadního okna je zamlženo.
Přepněte zrcátko do režimu op-
tického zrcátka.
Po odmlžení zadního okna pou- žitím odmlžování zadního okna
( S.434) použijte znovu režim
digitálního zrcátka.
Vnější strana skla zadního okna
je zašpiněna.
Použijte zadní stěrač, abyste
nečistotu odstranili.
Vnitřní strana skla zadního okna
je zašpiněna.
Otřete vnitřek skla zadního
okna vlhkým měkkým hadříkem.
Obraz je vychý-
lený.
Zadní dveře nejsou úplně za-
vřeny.Zavřete úplně zadní dveře.
Kamera nebo oblast v jejím oko-
lí dostala silný náraz.
Přepněte zrcátko do režimu op-
tického zrcátka a nechte vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.
Displej je temný a zobrazí se
.Systém může mít poruchu.
Přepněte zrcátko do režimu op- tického zrcátka a nechte vozidlo
prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem. zhasne.
PříznakPravděpodobná příčinaŘešení

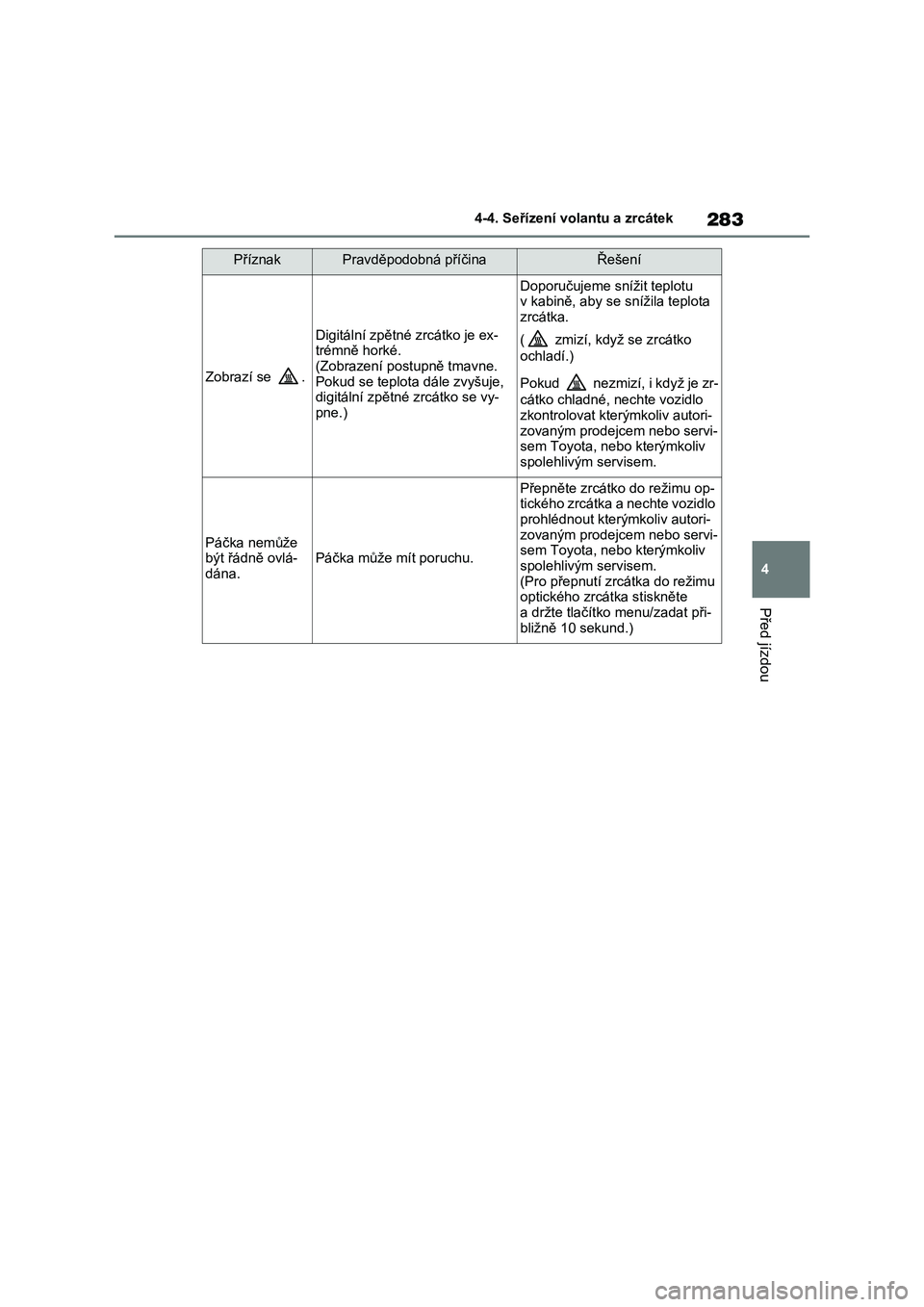

283
4
4-4. Seřízení volantu a zrcátek
Před jízdou
Zobrazí se .
Digitální zpětné zrcátko je ex- trémně horké.
(Zobrazení postupně tmavne.
Pokud se teplo ta dále zvyšuje, digitální zpětné zrcátko se vy-
pne.)
Doporučujeme snížit teplotu
v kabině, aby se snížila teplota zrcátka.
( zmizí, když se zrcátko
ochladí.)
Pokud nezmizí, i když je zr-
cátko chladné, nechte vozidlo
zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Páčka nemůže být řádně ovlá-
dána.
Páčka může mít poruchu.
Přepněte zrcátko do režimu op-
tického zrcátka a nechte vozidlo
prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv
spolehlivým servisem. (Pro přepnutí zrcátka do režimu
optického zrcátka stiskněte
a držte tlačítko menu/zadat při- bližně 10 sekund.)
PříznakPravděpodobná příčinaŘešení

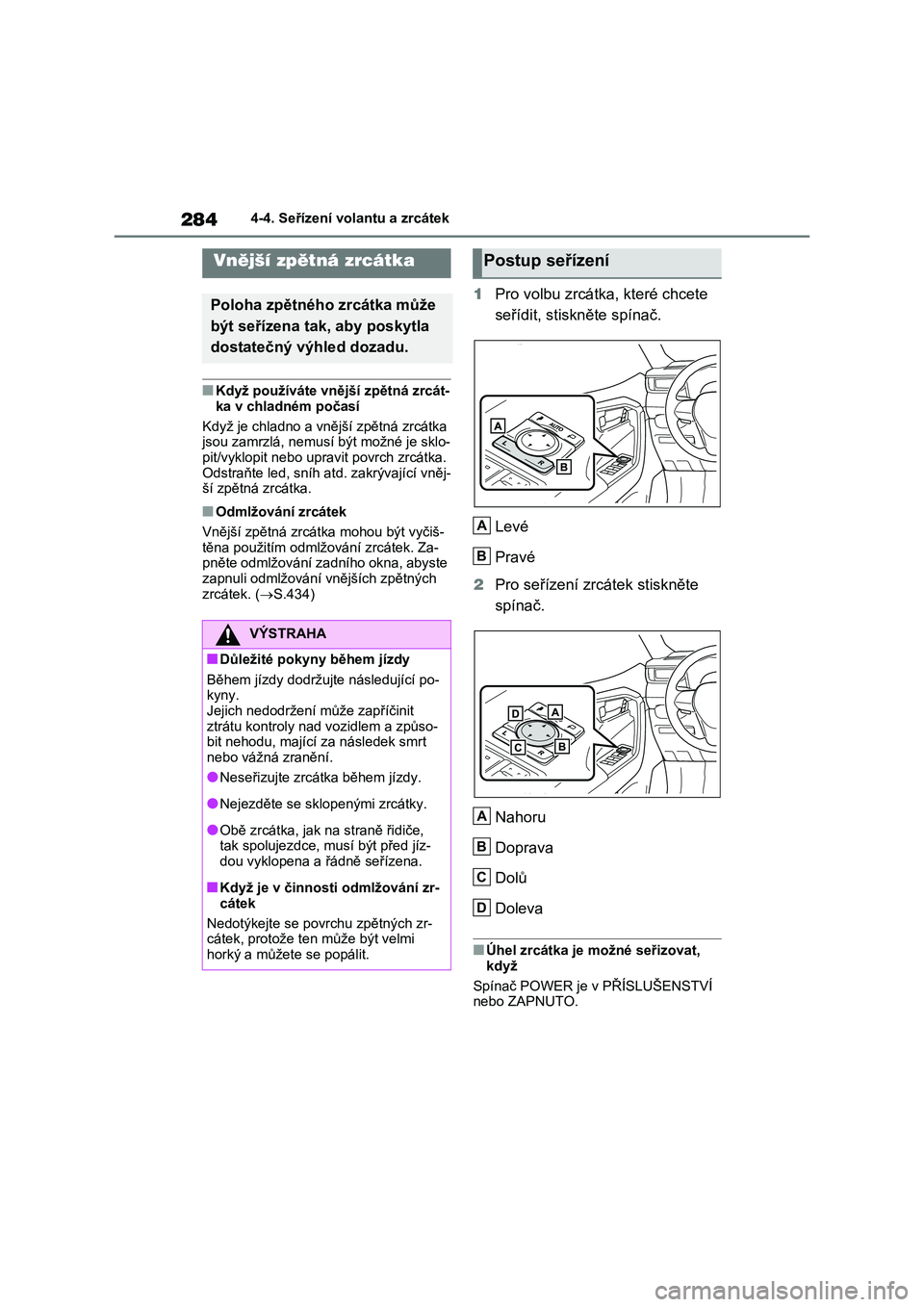

2844-4. Seřízení volantu a zrcátek
■Když používáte vnější zpětná zrcát-
ka v chladném počasí
Když je chladno a vnější zpětná zrcátka
jsou zamrzlá, nemusí být možné je sklo-
pit/vyklopit nebo upravit povrch zrcátka. Odstraňte led, sníh at d. zakrývající vněj-
ší zpětná zrcátka.
■Odmlžování zrcátek
Vnější zpětná zrcá tka mohou být vyčiš- těna použitím odmlžování zrcátek. Za-
pněte odmlžování za dního okna, abyste
zapnuli odmlžování vnějších zpětných zrcátek. ( S.434)
1Pro volbu zrcátka, které chcete
seřídit, stiskn ěte spínač.
Levé
Pravé
2 Pro seřízení zrcátek stiskněte
spínač.
Nahoru
Doprava
Dolů
Doleva
■Úhel zrcátka je možné seřizovat,
když
Spínač POWER je v PŘÍSLUŠENSTVÍ
nebo ZAPNUTO.
Vnější zpětná zrcátka
Poloha zpětného zrcátka může
být seřízena tak , aby poskytla
dostatečný výhled dozadu.
VÝSTRAHA
■Důležité pokyny během jízdy
Během jízdy dodržujte následující po-
kyny. Jejich nedodržení může zapříčinit
ztrátu kontroly nad vozidlem a způso-
bit nehodu, mající za následek smrt nebo vážná zranění.
●Neseřizujte zrcátka během jízdy.
●Nejezděte se sklopenými zrcátky.
●Obě zrcátka, jak n a straně řidiče, tak spolujezdce, musí být před jíz-
dou vyklopena a ř ádně seřízena.
■Když je v činnosti odmlžování zr-
cátek
Nedotýkejte se povrchu zpětných zr- cátek, protože ten může být velmi
horký a můžete se popálit.
Postup seřízení
A
B
A
B
C
D

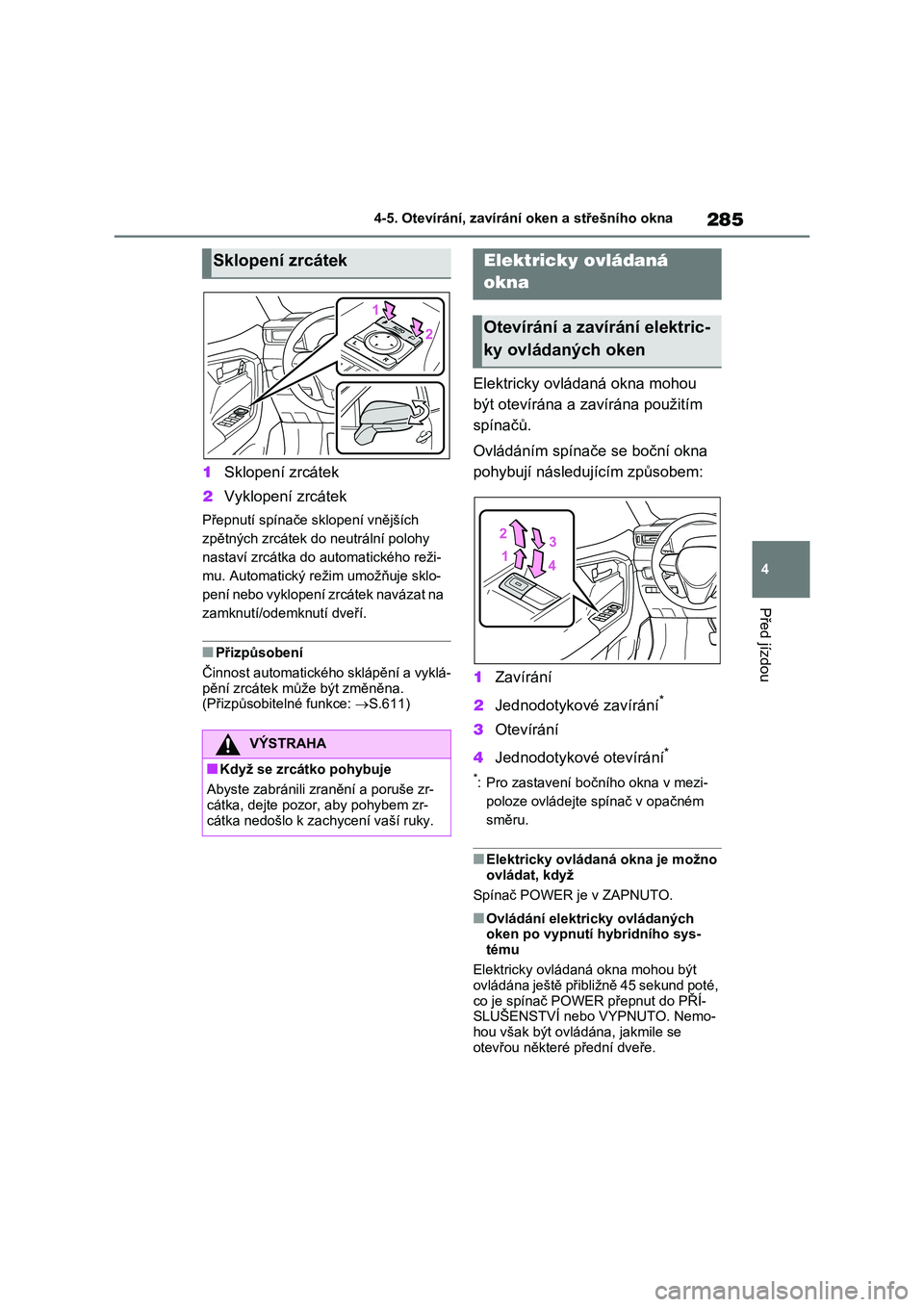

285
4
4-5. Otevírání, zavírání oken a střešního okna
Před jízdou
1 Sklopení zrcátek
2 Vyklopení zrcátek
Přepnutí spínače sklopení vnějších
zpětných zrcátek do neutrální polohy
nastaví zrcátka do automatického reži-
mu. Automatický reži m umožňuje sklo-
pení nebo vyklopení zrcátek navázat na
zamknutí/odemknutí dveří.
■Přizpůsobení
Činnost automatického sklápění a vyklá- pění zrcátek může být změněna.
(Přizpůsobitelné funkce: S.611)
4-5.Otevírání, zavírání oken a střešního okna
Elektricky ovládaná okna mohou
být otevírána a za vírána použitím
spínačů.
Ovládáním spínače se boční okna
pohybují následujícím způsobem:
1 Zavírání
2 Jednodotykové zavírání*
3Otevírání
4 Jednodotykové otevírání*
*: Pro zastavení bočního okna v mezi-
poloze ovládejte spínač v opačném
směru.
■Elektricky ovládaná okna je možno
ovládat, když
Spínač POWER je v ZAPNUTO.
■Ovládání elektricky ovládaných oken po vypnutí hybridního sys-
tému
Elektricky ovládaná okna mohou být ovládána ještě přibližně 45 sekund poté,
co je spínač POWER přepnut do PŘÍ-
SLUŠENSTVÍ nebo VYPNUTO. Nemo- hou však být ovládána, jakmile se
otevřou některé přední dveře.
Sklopení zrcátek
VÝSTRAHA
■Když se zrcátko pohybuje
Abyste zabránili zranění a poruše zr- cátka, dejte pozor, aby pohybem zr-
cátka nedošlo k zac hycení vaší ruky.
Elektricky ovládaná
okna
Otevírání a zavírání elektric-
ky ovládaných oken

2864-5. Otevírání, zavírání oken a střešního okna
■Funkce ochrany proti sevření
Pokud je mezi boční okno a rám okna
sevřen nějaký předmět, když se okno
zavírá, pohyb bočního okna se zastaví
a boční okno se mírně pootevře.
■Funkce ochrany proti zachycení
Pokud se mezi dveře a boční okno za-
chytí nějaký předmět, když se boční
okno otevírá, pohyb bočního okna se
zastaví.
■Když nelze otevřít nebo zavřít elek-
tricky ovládané okno
Když funkce ochrany proti sevření nebo
funkce ochrany proti zachycení funguje
neobvykle a boční okno nemůže být ote-
vřeno a zavřeno, proveďte následující
činnosti pomocí spínače elektricky ovlá-
daného okna na příslušných dveřích.
●Zastavte vozidlo. Když je spínač
POWER v ZAPNUTO, během 4 sekund
od aktivace funkce ochrany proti se-
vření nebo funkce ochrany proti za-
chycení ovládejte nepřetržitě spínač
elektricky ovládaných oken ve směru
jednodotykového zavírání nebo jedno-
dotykového otevírání tak, aby se boč-
ní okno mohlo otevřít a zavřít.
●Pokud boční okno nemůže být otevře-
no a zavřeno, i když byly provedeny
výše uvedené činnosti, proveďte ná-
sledující postup pro inicializaci funkce.
1Přepněte spínač POWER do ZA-
PNUTO.
2Zatáhněte a držte spínač elektricky
ovládaného okna ve směru jednodo-
tykového zavření a úplně zavřete
boční okno.
3Uvolněte spínač elektricky ovládané-
ho okna na chvíli, znovu zatáhněte
spínač ve směru jednodotykového
zavírání a držte ho tam přibližně
6 sekund nebo déle.
4Stiskněte a podržte spínač elektricky
ovládaného okna ve směru jednodo-
tykového otevírání. Poté, co se boč-
ní okno úplně otevře, pokračujte
v držení spínače další 1 sekundu
nebo déle.5Uvolněte spínač elektricky ovládané-
ho okna na chvíli, znovu zatlačte spí-
nač ve směru jednodotykového
otevření a držte ho tam přibližně
4 sekundy nebo déle.
6Zatáhněte a podržte spínač elektric-
ky ovládaného okna ve směru jedno-
dotykového zavírání znovu. Poté, co
se boční okno úplně zavře, pokračuj-
te v držení spínače další 1 sekundu
nebo déle.
Pokud spínač uvolníte, když se boční
okno pohybuje, začněte znovu od za-
čátku.
Pokud se boční okno vrací a nemůže
být zavřeno nebo úplně otevřeno,
nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
■Ovládání elektricky ovládaných
oken s vazbou na zamykání dveří
●Elektricky ovládaná okna mohou být
otevřena a zavřena použitím mecha-
nického klíče.
* (S.579)
●Elektricky ovládaná okna mohou být
otevřena a zavřena použitím bezdrá-
tového dálkového ovládání.
*
(S.239)
●Vozidla s alarmem: Alarm se může
spustit, pokud je nastaven alarm
a elektricky ovládané okno je zavřeno
použitím funkce ovládání elektricky
ovládaných oken s vazbou na zamy-
kání dveří. (S.78)
*: Tato nastavení musí být přizpůsobena
u kteréhokoliv autorizovaného prodej-
ce nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
■Funkce upozornění na otevřené
elektricky ovládané okno
Když je spínač POWER přepnut do VY-
PNUTO a otevřou se dveře řidiče při
otevřeném elektricky ovládaném oknu,
zazní bzučák a na multiinformačním dis-
pleji se zobrazí hlášení.
■Přizpůsobení
Nastavení (např. vazba na zamykání
dveří) může být změněno.
(Přizpůsobitelné funkce: S.611)

287
4
4-5. Otevírání, zavírání oken a střešního okna
Před jízdou
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Zavírání elektricky ovládaných
oken
●Řidič odpovídá za veškeré ovládání
elektricky ovládaných oken, včetně
ovládání oken spolucestujících.
Abyste předešli neúmyslnému ovlá- dání, zvláště u dětí, nedovolte dětem
ovládat elektric ky ovládaná okna.
Děti a ostatní cestující mohou být částmi těla zachyce ni v elektricky
ovládaných oknech. Když jedete
s dětmi, doporučujeme vám použít spínač bloko vání oken. (S.288)
●Při ovládání oken dbejte na to, aby žádní cestující neměli žádnou část
těla na takových m ístech, kde by
mohli být zachyceni elektricky ovlá- daným oknem.
●Když používáte bezdrátové dálkové ovládání nebo mechanický klíč
a ovládáte elektric ky ovládaná okna,
ovládejte elektri cky ovládaná okna poté, co se ujistíte, že se žádný
z cestujících nemůže kteroukoliv
částí těla zachytit v bočním okně. Nenechávejte také děti ovládat elek-
tricky ovládaná okna pomocí bezdrá-
tového dálkového ovládání nebo mechanického klíče. Děti a ostatní
cestující mohou být zachyceni
v elektricky ovládaném okně.
●Když vozidlo opouštíte, přepněte spínač POWER do VYPNUTO, vez-
měte klíč a opusťte vozidlo spolu
s dětmi. Může dojít k neúmyslnému ovládání, z důvodu neukázněnosti
atd., které by mohlo vést k nehodě.
■Funkce ochrany proti sevření
●Nikdy nepoužívejte jakoukoliv část
vašeho těla, abyst e úmyslně aktivo- vali funkci ochrany proti sevření.
●Funkce ochrany proti sevření nemu-sí fungovat, pokud je něco sevřeno
těsně před úplným dovřením boční-
ho okna. Dejte pozor, aby nedošlo k sevření žádné čá sti vašeho těla
v bočním okně.
■Funkce ochrany proti zachycení
●Nikdy nepoužívejte jakoukoliv část
svého těla nebo oděv, abyste úmysl- ně aktivovali funkci ochrany proti za-
chycení.
●Funkce ochrany proti zachycení ne-
musí fungovat, pokud se něco za-
chytí těsně před úplným otevřením bočního okna. Dejte pozor, abyste
nezachytili žádnou část vašeho těla
nebo oděvu v bočním okně.

2884-5. Otevírání, zavírání oken a střešního okna
Tento spínač použijte, abyste za-
bránili dětem nah odile otevírat
nebo zavírat okno spolujezdce.
Stiskněte spínač.
Indikátor se rozsví tí a okna spolu-
cestujících budou zablokována.
Okna spolucestující ch mohou být ote-
vřena a zavřena pomocí spínačů řidiče,
i když je zapnutý blokovací spínač.
■Spínač blokování oken může být ovládán, když
Spínač POWER je v ZAPNUTO.
■Když je odpojen 12V akumulátor
Spínač blokování oke n je vypnut. Pokud je to potřeba, stiskněte spínač blokování
oken po opětovném připojení 12V aku-
mulátoru.
*: Je-li ve výbavě
■Otevírání a zavírání elektronic-
ké sluneční clony
1 Otevření elektronické sluneční
clony*
Posuňte dozadu a držte spínač .
Elektronická sluneční clona se automa-
ticky úplně otevře.
2Zavření elektronické sluneční
clony*
Posuňte dopředu a držte spínač .
Elektronická sluneční clona se automa-
ticky úplně zavře.
Pokud není panoramatické střešní
okno úplně zavřeno, zavře se úplně
předtím, než se zavř e elektronická slu-
neční clona.
Předcházení nahodilému
ovládání (spínač blokování
oken)
A
Panoramatické střešní
okno*
Pro ovládání panoramatického
střešního okna a elektronické
sluneční clony použijte spína-
če na stropě.
Ovládání elektronické slu-
neční clony a panoramatic-
kého střešního okna
