TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

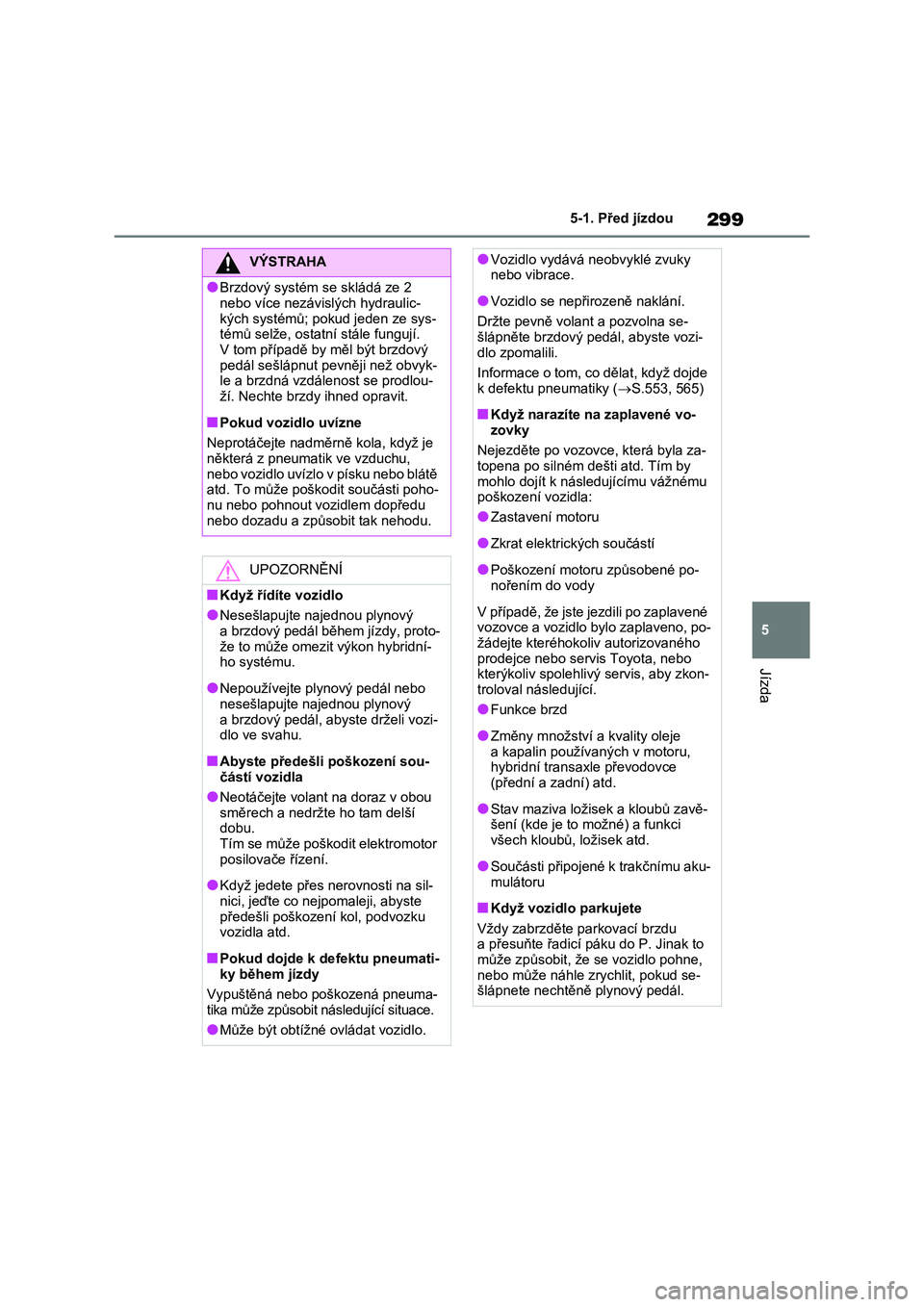

299
5
5-1. Před jízdou
Jízda
VÝSTRAHA
●Brzdový systém se skládá ze 2
nebo více nezávislých hydraulic-
kých systémů; pok ud jeden ze sys- témů selže, ostatn í stále fungují.
V tom případě by měl být brzdový
pedál sešl ápnut pevněji než obvyk- le a brzdná vzdálenost se prodlou-
ží. Nechte brzdy ihned opravit.
■Pokud vozidlo uvízne
Neprotáčejte nadměrně kola, když je
některá z pneumatik ve vzduchu,
nebo vozidlo uvízlo v písku nebo blátě atd. To může pošk odit součásti poho-
nu nebo pohnout vozidlem dopředu
nebo dozadu a způsobit tak nehodu.
UPOZORNĚNÍ
■Když řídíte vozidlo
●Nesešlapujte najednou plynový
a brzdový pedál b ěhem jízdy, proto- že to může omezi t výkon hybridní-
ho systému.
●Nepoužívejte plynový pedál nebo nesešlapujte najednou plynový
a brzdový pedál, abyste drželi vozi-
dlo ve svahu.
■Abyste předešli poškození sou-
částí vozidla
●Neotáčejte volant na doraz v obou
směrech a nedržt e ho tam delší
dobu. Tím se může poškodit elektromotor
posilovače řízení.
●Když jedete přes nerovnosti na sil-
nici, jeďte co nejpomaleji, abyste
předešli poškození kol, podvozku vozidla atd.
■Pokud dojde k de fektu pneumati- ky během jízdy
Vypuštěná nebo poškozená pneuma-
tika může způsobit následující situace.
●Může být obtížné ovládat vozidlo.
●Vozidlo vydává neobvyklé zvuky nebo vibrace.
●Vozidlo se nepřirozeně naklání.
Držte pevně volant a pozvolna se-
šlápněte brzdový pedál, abyste vozi-
dlo zpomalili.
Informace o tom, co dělat, když dojde
k defektu pneumatiky ( S.553, 565)
■Když narazíte na zaplavené vo-
zovky
Nejezděte po vozovce, která byla za- topena po silném dešti atd. Tím by
mohlo dojít k následujícímu vážnému
poškození vozidla:
●Zastavení motoru
●Zkrat elektrických součástí
●Poškození motoru způsobené po-
nořením do vody
V případě, že jste jezdili po zaplavené
vozovce a vozidlo bylo zaplaveno, po- žádejte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehli vý servis, aby zkon- troloval následující.
●Funkce brzd
●Změny množství a kvality oleje
a kapalin používa ných v motoru,
hybridní transaxle převodovce (přední a za dní) atd.
●Stav maziva ložisek a kloubů zavě- šení (kde je to možné) a funkci
všech kloubů, ložisek atd.
●Součásti připojené k trakčnímu aku-
mulátoru
■Když vozidlo parkujete
Vždy zabrzděte parkovací brzdu
a přesuňte řadicí páku do P. Jinak to
může způsobit, že se vozidlo pohne, nebo může náhle zrychlit, pokud se-
šlápnete nechtěně plynový pedál.

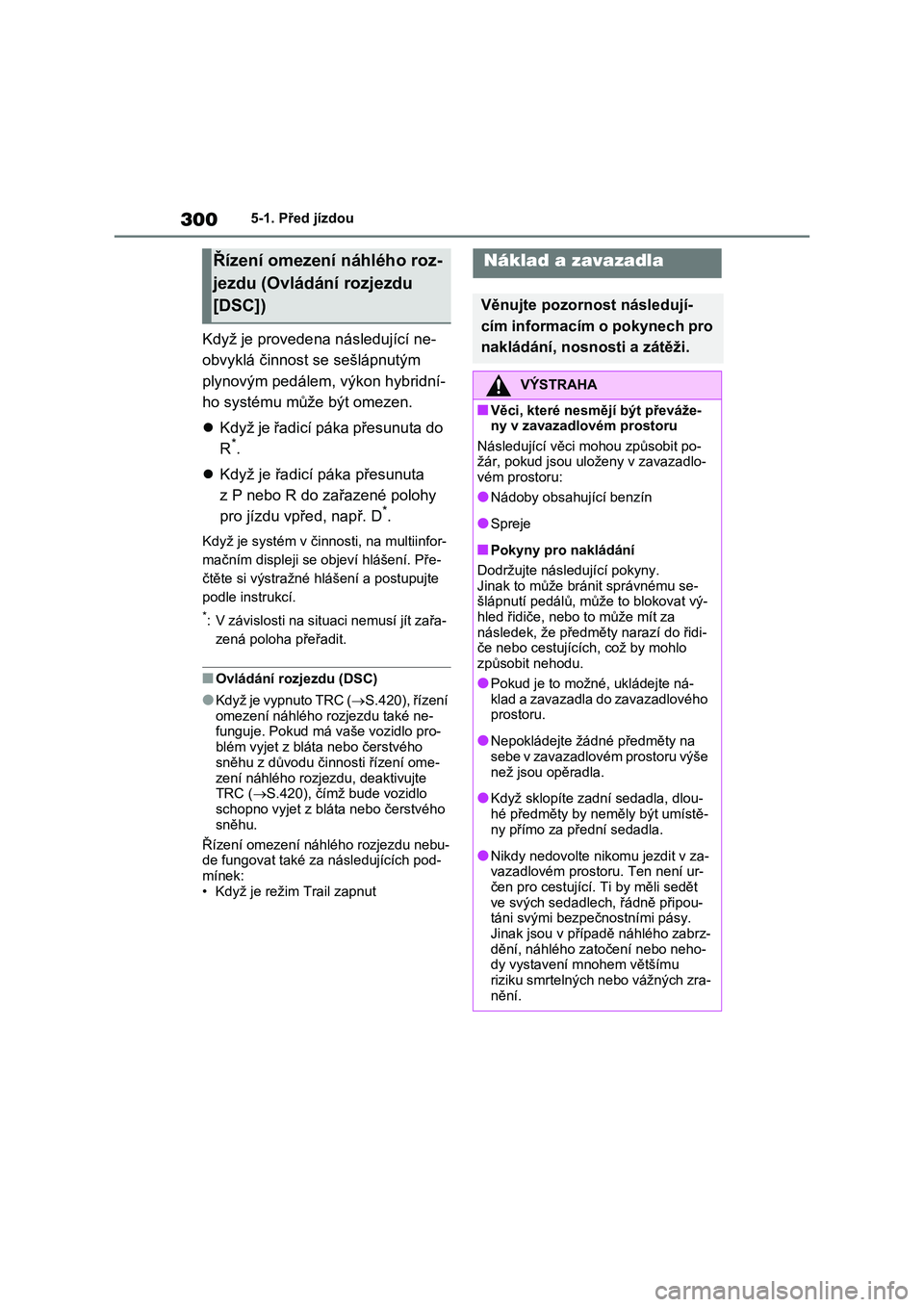

3005-1. Před jízdou
Když je provedena následující ne-
obvyklá činnost se sešlápnutým
plynovým pedálem, výkon hybridní-
ho systému může být omezen.
 Když je řadicí páka přesunuta do
R*.
 Když je řadicí páka přesunuta
z P nebo R do zařazené polohy
pro jízdu vpřed, např. D*.
Když je systém v činno sti, na multiinfor-
mačním displeji se objeví hlášení. Pře-
čtěte si výstražné h lášení a postupujte
podle instrukcí.
*: V závislosti na situaci nemusí jít zařa-
zená poloha přeřadit.
■Ovládání rozjezdu (DSC)
●Když je vypnuto TRC ( S.420), řízení
omezení náhlého rozjezdu také ne- funguje. Pokud má vaše vozidlo pro-
blém vyjet z bláta nebo čerstvého
sněhu z důvodu činnosti řízení ome-
zení náhlého rozjezdu, deaktivujte TRC ( S.420), čímž bude vozidlo
schopno vyjet z bláta nebo čerstvého
sněhu.
Řízení omezení náhlého rozjezdu nebu-
de fungovat také za následujících pod-
mínek: • Když je režim Trail zapnut
Řízení omezení náhlého roz-
jezdu (Ovládání rozjezdu
[DSC])
Náklad a zavazadla
Věnujte pozornost následují-
cím informacím o pokynech pro
nakládání, nosnosti a zátěži.
VÝSTRAHA
■Věci, které nesmějí být převáže-
ny v zavazadlovém prostoru
Následující věci mohou způsobit po- žár, pokud jsou uloženy v zavazadlo-
vém prostoru:
●Nádoby obsahující benzín
●Spreje
■Pokyny pro nakládání
Dodržujte následující pokyny.
Jinak to může brán it správnému se- šlápnutí pedálů, může to blokovat vý-
hled řidiče, nebo to může mít za
následek, že předměty narazí do řidi- če nebo cestujících, což by mohlo
způsobit nehodu.
●Pokud je to možn é, ukládejte ná- klad a zavazadla do zavazadlového
prostoru.
●Nepokládejte žádné předměty na
sebe v zavazadlovém prostoru výše
než jsou opěradla.
●Když sklopíte zadní sedadla, dlou-
hé předměty by neměly být umístě- ny přímo za přední sedadla.
●Nikdy nedovolte nikomu jezdit v za-vazadlovém prostoru. Ten není ur-
čen pro cestující. Ti by měli sedět
ve svých sedadlech, řádně připou- táni svými bezpečnostními pásy.
Jinak jsou v případě náhlého zabrz-
dění, náhlého zatočení nebo neho- dy vystavení mn ohem většímu
riziku smrtelných nebo vážných zra-
nění.

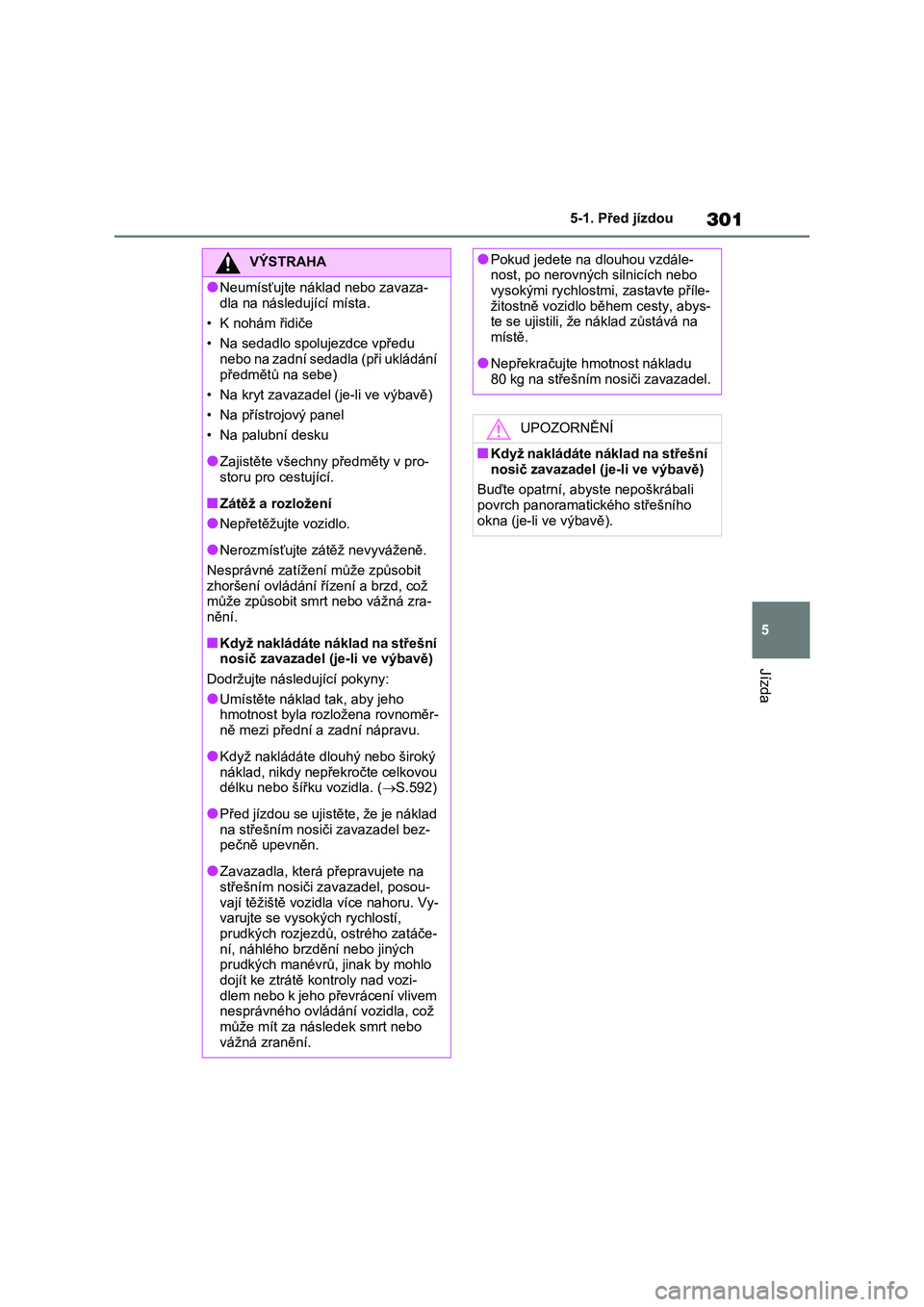

301
5
5-1. Před jízdou
Jízda
VÝSTRAHA
●Neumísťujte náklad nebo zavaza-
dla na následující místa.
• K nohám řidiče
• Na sedadlo spolujezdce vpředu
nebo na zadní sedadla (při ukládání
předmětů na sebe)
• Na kryt zavazadel (je-li ve výbavě)
• Na přístrojový panel
• Na palubní desku
●Zajistěte vše chny předměty v pro-
storu pro cestující.
■Zátěž a rozložení
●Nepřetěžujte vozidlo.
●Nerozmísťujte zá těž nevyváženě.
Nesprávné zatížení může způsobit
zhoršení ovládání řízení a brzd, což může způsobit smrt nebo vážná zra-
nění.
■Když nakládáte náklad na střešní
nosič zavazadel (je-li ve výbavě)
Dodržujte následující pokyny:
●Umístěte náklad tak, aby jeho
hmotnost byla rozl ožena rovnoměr-
ně mezi přední a zadní nápravu.
●Když nakládáte dlouhý nebo široký
náklad, nikdy nepřekročte celkovou délku nebo šířku vozidla. ( S.592)
●Před jízdou se ujistěte, že je náklad na střešním nosiči zavazadel bez-
pečně upevněn.
●Zavazadla, která přepravujete na
střešním nosiči zavazadel, posou-
vají těžiště vozidla více nahoru. Vy- varujte se vysokých rychlostí,
prudkých rozjezdů, ostrého zatáče-
ní, náhlého brzdění nebo jiných prudkých manévrů, jinak by mohlo
dojít ke ztrátě ko ntroly nad vozi-
dlem nebo k jeho převrácení vlivem nesprávného ovládání vozidla, což
může mít za následek smrt nebo
vážná zranění.
●Pokud jedete na dlouhou vzdále- nost, po nerovných silnicích nebo
vysokými rychlostmi, zastavte příle-
žitostně vozidlo během cesty, abys- te se ujistili, že náklad zůstává na
místě.
●Nepřekračujte hmotnost nákladu
80 kg na střešním nosiči zavazadel.
UPOZORNĚNÍ
■Když nakládáte náklad na střešní
nosič zavazadel (je-li ve výbavě)
Buďte opatrní, abyste nepoškrábali
povrch panoramatického střešního
okna (je-li ve výbavě).

3025-1. Před jízdou
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma- tik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti do poručené hodnotě.
( S.599)
●Zvyšte tlak vzduchu pneumatik přívě- su s ohledem na ce lkovou hmotnost
přívěsu a s přihlé dnutím k hodnotám
doporučeným výrobcem vašeho pří- věsu.
■Bezpečnostní kontroly před taže-
ním
●Zkontrolujte, zda jste nepřekročili ma-
ximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojen í přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celko-
vá zátěž vozidla je v rozsahu hmotnostních lim itů vozidla. (S.304)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpět-ných zrcátkách nev idíte provoz za vo-
zidlem, měli byste použít přídavná
zpětná zrcátka. Nas tavte prodlouže- ná ramena těchto zrcátek na obou
stranách vozidla ta k, aby vždy posky-
tovala maximální výhled dozadu.
■Když táhnete přívěs
Deaktivujte následuj ící systémy, protože
nemusí fungovat správně.
●LTA (Asistent pro udržení v pruhu) (je-li ve výbavě) ( S.355)
●Adaptivní tempomat s plným rychlost- ním rozsahem (je-li ve výbavě)
( S.370)
●Tempomat (je-li ve výbavě) (S.384)
●PKSB (Brzdění při parkování) (je-li ve výbavě) ( S.406)
●BSM (Sledování slepého úhlu) (je-li ve výbavě) ( S.389)
●Parkovací asistent Toyota (S.398)
●Funkce RCTA (Výstraha pohybu za
vozidlem) (je-li ve výbavě) ( S.389)

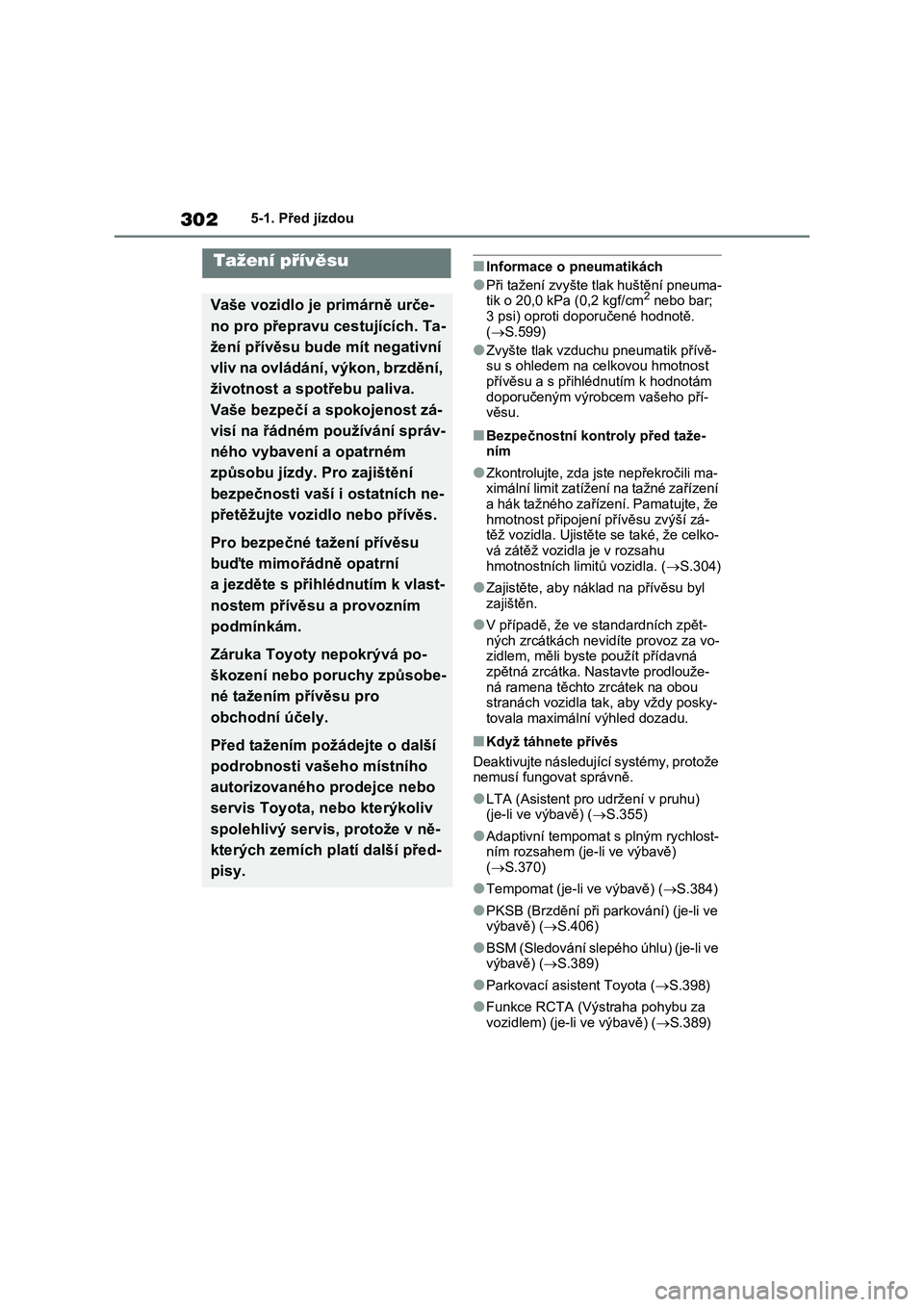

Tažení přívěsu
Vaše vozidlo je primárně urče-
no pro přepravu cestujících. Ta-
žení přívěsu bude mít negativní
vliv na ovládání, výkon, brzdění,
životnost a spotřebu paliva.
Vaše bezpečí a spokojenost zá-
visí na řádném používání správ-
ného vybavení a opatrném
způsobu jízdy. Pro zajištění
bezpečnosti vaší i ostatních ne-
přetěžujte vozid lo nebo přívěs.
Pro bezpečné tažení přívěsu
buďte mimořádně opatrní
a jezděte s přihlédnutím k vlast-
nostem přívěsu a provozním
podmínkám.
Záruka Toyoty nepokrývá po-
škození nebo poruchy způsobe-
né tažením přívěsu pro
obchodní účely.
Před tažením požádejte o další
podrobnosti vašeho místního
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servi s, protože v ně-
kterých zemích platí další před-
pisy.

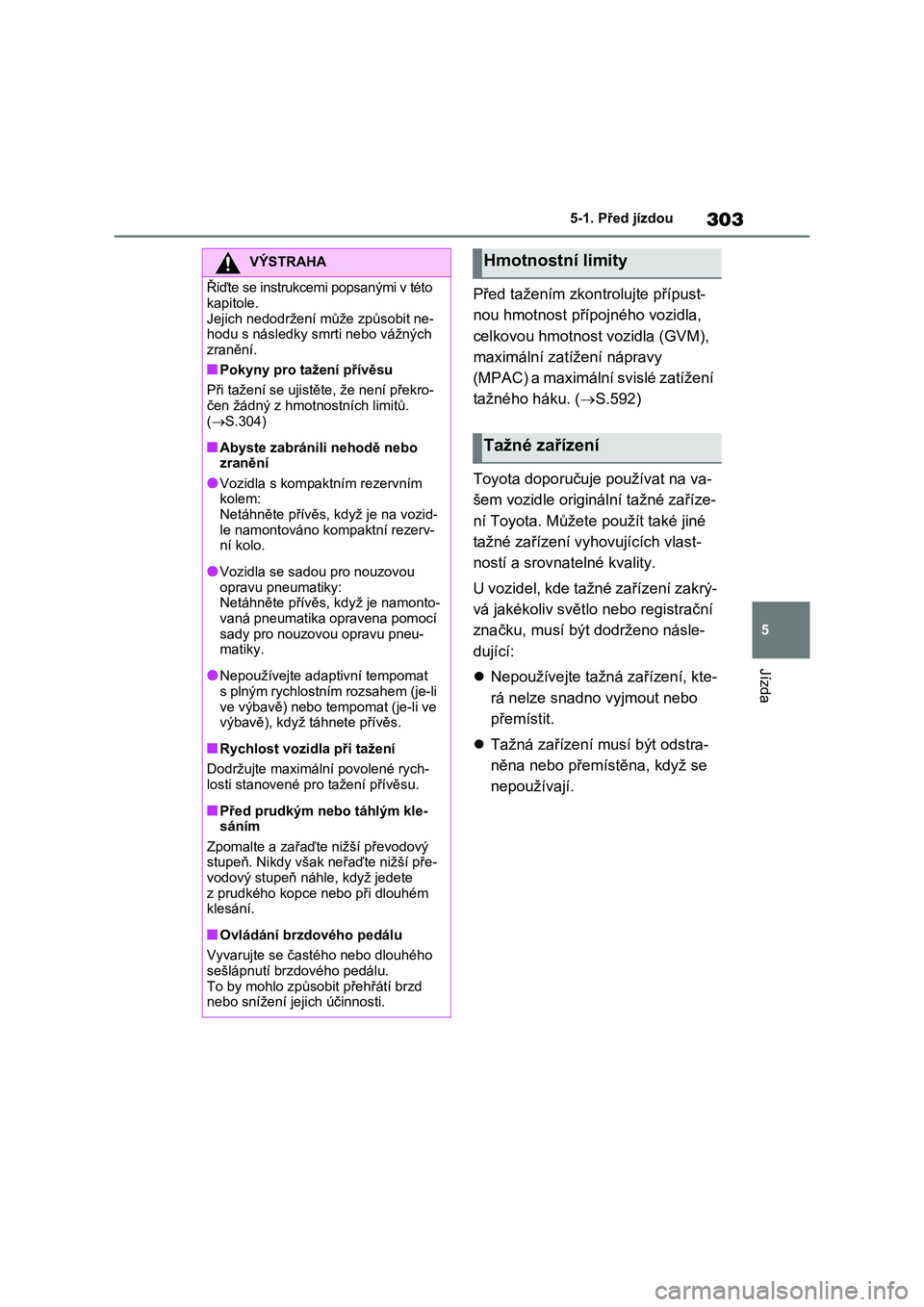

303
5
5-1. Před jízdou
Jízda
Před tažením zkontrolujte přípust-
nou hmotnost přípo jného vozidla,
celkovou hmotnost vozidla (GVM),
maximální zatížení nápravy
(MPAC) a maximální svislé zatížení
tažného háku. ( S.592)
Toyota doporučuje používat na va-
šem vozidle originální tažné zaříze-
ní Toyota. Můžete použít také jiné
tažné zařízení vyhovujících vlast-
ností a srovnatelné kvality.
U vozidel, kde tažné zařízení zakrý-
vá jakékoliv světlo nebo registrační
značku, musí být dodrženo násle-
dující:
 Nepoužívejte tažná zařízení, kte-
rá nelze snadno vyjmout nebo
přemístit.
 Tažná zařízení musí být odstra-
něna nebo přemístěna, když se
nepoužívají.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této
kapitole.
Jejich nedodržení může způsobit ne- hodu s následky sm rti nebo vážných
zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překro-
čen žádný z hmot nostních limitů.
( S.304)
■Abyste zabránili nehodě nebo
zranění
●Vozidla s kompaktním rezervním kolem:
Netáhněte přívěs, když je na vozid-
le namontováno kompaktní rezerv- ní kolo.
●Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namonto-
vaná pneumatika opravena pomocí sady pro nouzovou opravu pneu-
matiky.
●Nepoužívejte adaptivní tempomat
s plným rychlostním rozsahem (je-li
ve výbavě) nebo te mpomat (je-li ve výbavě), když táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rych-
losti stanovené pr o tažení přívěsu.
■Před prudkým nebo táhlým kle-
sáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete
z prudkého kopce nebo při dlouhém klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého
sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
Hmotnostní limity
Tažné zařízení

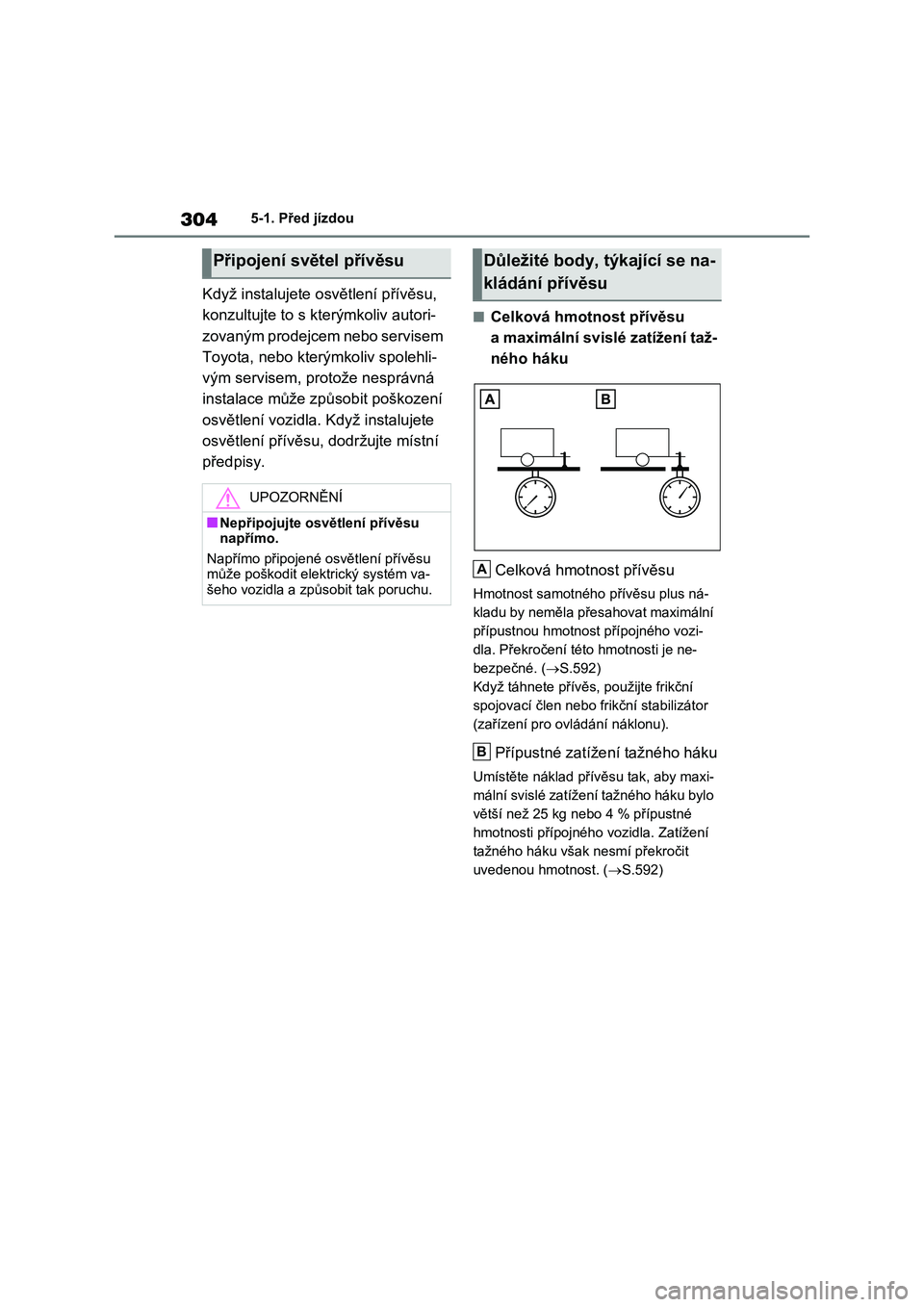

3045-1. Před jízdou
Když instalujete osvětlení přívěsu,
konzultujte to s kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem, pr otože nesprávná
instalace může způsobit poškození
osvětlení vozidla. Když instalujete
osvětlení přívěsu, d održujte místní
předpisy.
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná-
kladu by neměla přesahovat maximální
přípustnou hmotnost přípojného vozi-
dla. Překročení této hmotnosti je ne-
bezpečné. ( S.592)
Když táhnete přívěs, použijte frikční
spojovací člen nebo frikční stabilizátor
(zařízení pro ovládání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo
větší než 25 kg n ebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nesmí překročit
uvedenou hmotnost. ( S.592)
Připojení světel přívěsu
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém va- šeho vozidla a způs obit tak poruchu.
Důležité body, týkající se na-
kládání přívěsu
A
B

305
5
5-1. Před jízdou
Jízda

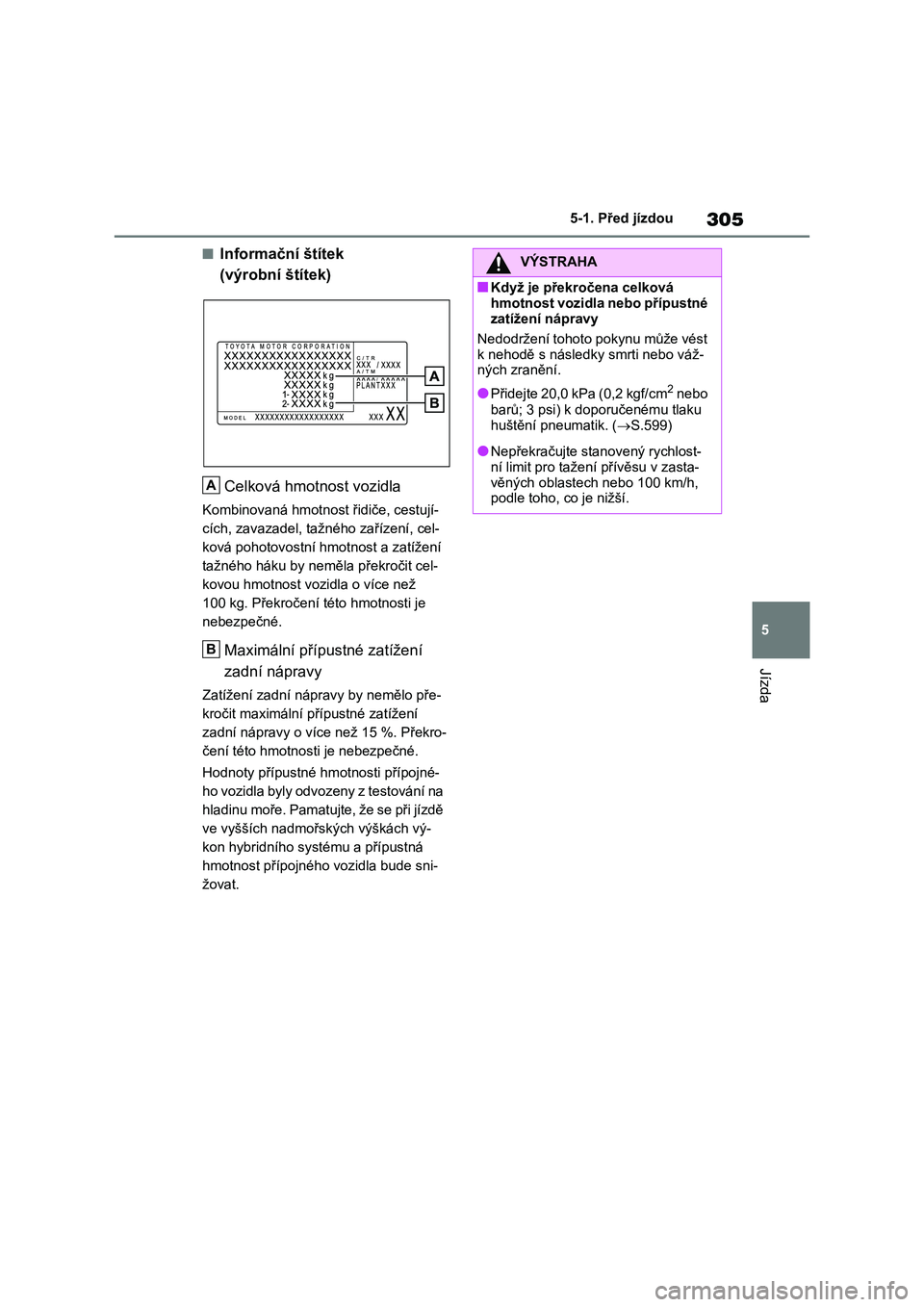

■Informační štítek
(výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují-
cích, zavazadel, tažn ého zařízení, cel-
ková pohotovostní hmotnost a zatížení
tažného háku by neměla překročit cel-
kovou hmotnost vozidla o více než
100 kg. Překročení této hmotnosti je
nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře-
kročit maximální přípustné zatížení
zadní nápravy o více než 15 %. Překro-
čení této hmotnos ti je nebezpečné.
Hodnoty přípustné hm otnosti přípojné-
ho vozidla byly odvozeny z testování na
hladinu moře. Pamatujte, že se při jízdě
ve vyšších nadmořských výškách vý-
kon hybridního syst ému a přípustná
hmotnost přípojného vozidla bude sni-
žovat.
A
B
VÝSTRAHA
■Když je překročena celková
hmotnost vozidla nebo přípustné
zatížení nápravy
Nedodržení tohoto pokynu může vést
k nehodě s násled ky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k dopo ručenému tlaku
huštění pneumatik. ( S.599)
●Nepřekračujte stanovený rychlost-
ní limit pro tažení přívěsu v zasta- věných oblastech nebo 100 km/h,
podle toho, co je nižší.

3065-1. Před jízdou
Kromě modelů GR SPORT
457 mm
461 mm
536 mm
538 mm
538 mm
536 mm
461 mm
457 mm

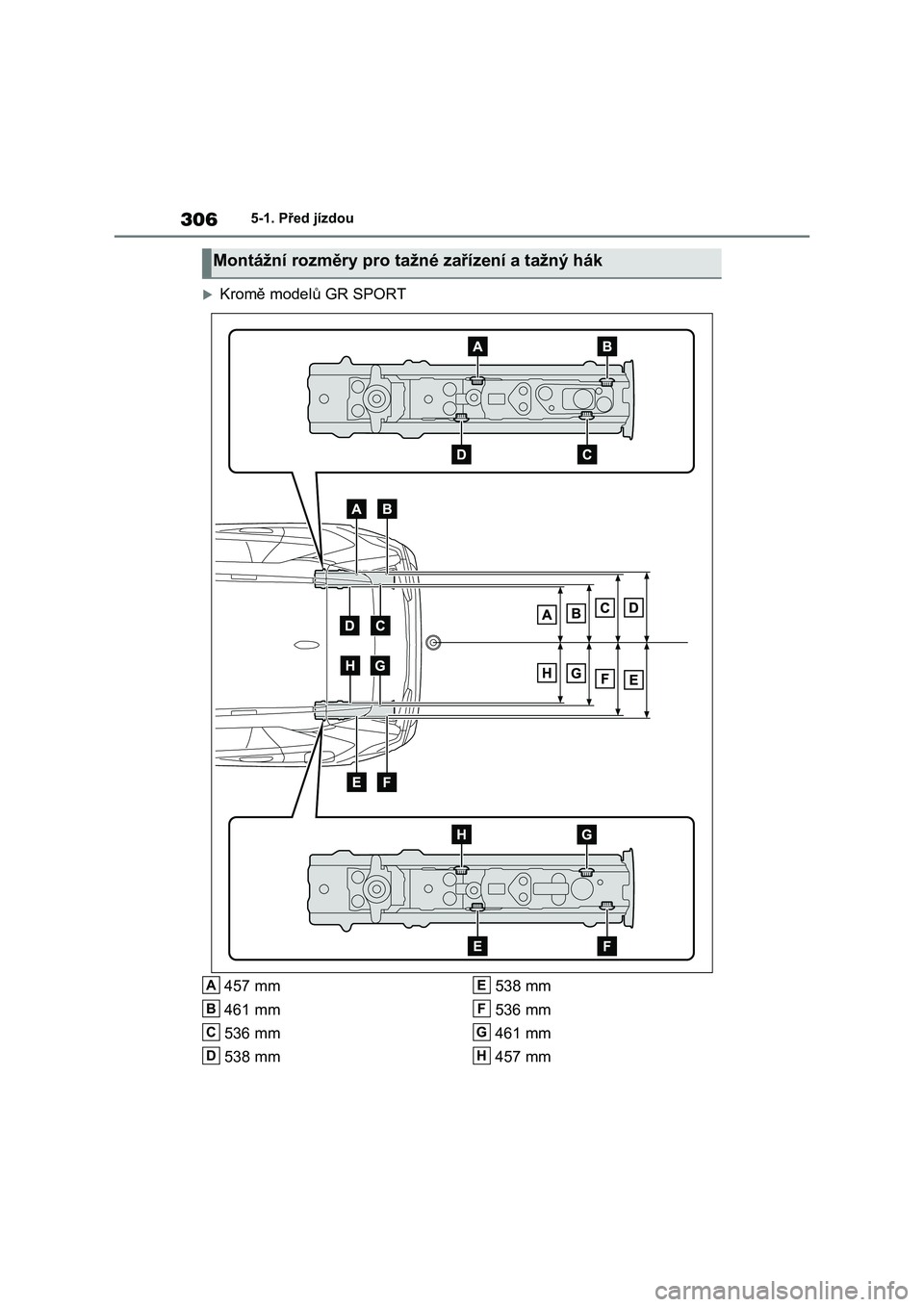

Montážní rozměry pro tažné zařízení a tažný hák
A
B
C
D
E
F
G
H

307
5
5-1. Před jízdou
Jízda

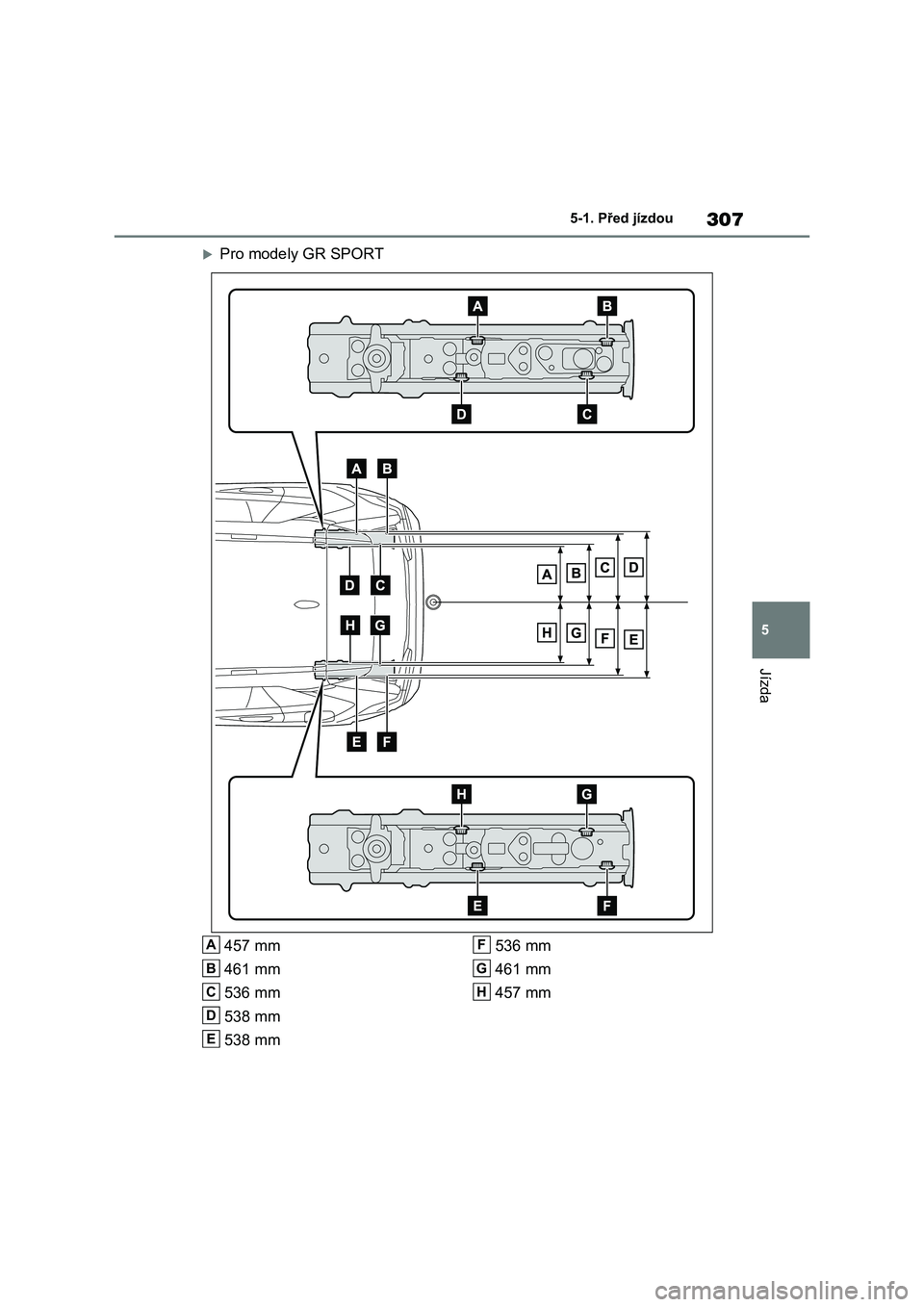

Pro modely GR SPORT
457 mm
461 mm
536 mm
538 mm
538 mm
536 mm
461 mm
457 mm
A
B
C
D
E
F
G
H

3085-1. Před jízdou

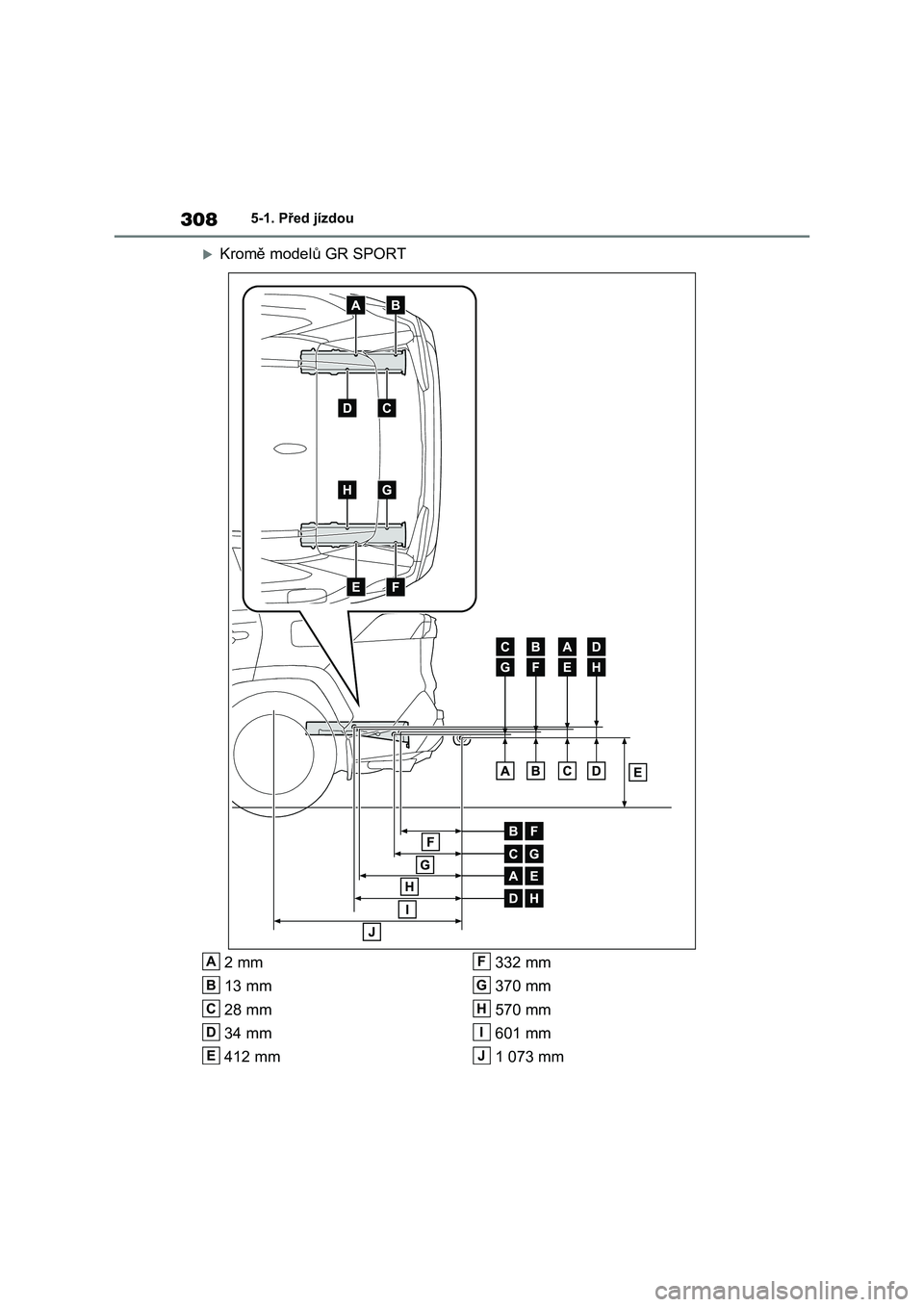

Kromě modelů GR SPORT
2 mm
13 mm
28 mm
34 mm
412 mm
332 mm
370 mm
570 mm
601 mm
1 073 mm
A
B
C
D
E
F
G
H
I
J
