7-3. Údržba svépomocí
Údržba a péče
11 Nasaďte kryt zrcátka.
12 Připojte znovu konektory zrcátka.
13 Zarovnejte příchytky a připevněte
zrcátko zatlačením na příchytky,
vždy každý pár diagonálně.
Ujistěte se, že jste zasunuli příchytky
v pořadí znázorněném na obrázku,
a stlačte je, až us lyšíte cvaknutí.
Pokud neuslyšíte cvaknutí, netlačte na
příchytky násilím. Místo toho zrcátko
vyjměte a zkontrolujte, zda jsou příchyt- ky zarovnány.

5307-3. Údržba svépomocí
VÝSTRAHA
■Výměna žárovky
●Vypněte světlo. Nepokoušejte se
měnit žárovku ihned po vypnutí světla.
Žárovka bude velm i horká a může
způsobit popálení.
●Nedotýkejte se skl eněné části žáro-
vek holou rukou. Pokud je nevyhnu-
telné držet skleněnou část, použijte čistý, suchý hadř ík, abyste na žá-
rovku nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Namontujte kompletně žárovky
a ostatní upevňovací součásti. Ji-
nak to může způsobit poškození teplem, požár nebo zatečení vody
do jednotky světla . To může světlo
poškodit nebo způsobit zamlžení světel.
●Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elek-
trické obvody nebo součásti.
To by mohlo mít za následek smrt nebo vážná zranění z důvodu elek-
trického šoku.
■Abyste zabránili poškození nebo
požáru
●Ujistěte se, že je žárovka správně usazena a zajištěna.
●Před instalací žárovky si zjistěte její wattový výkon, ab yste zabránili te-
pelnému poškození.

8

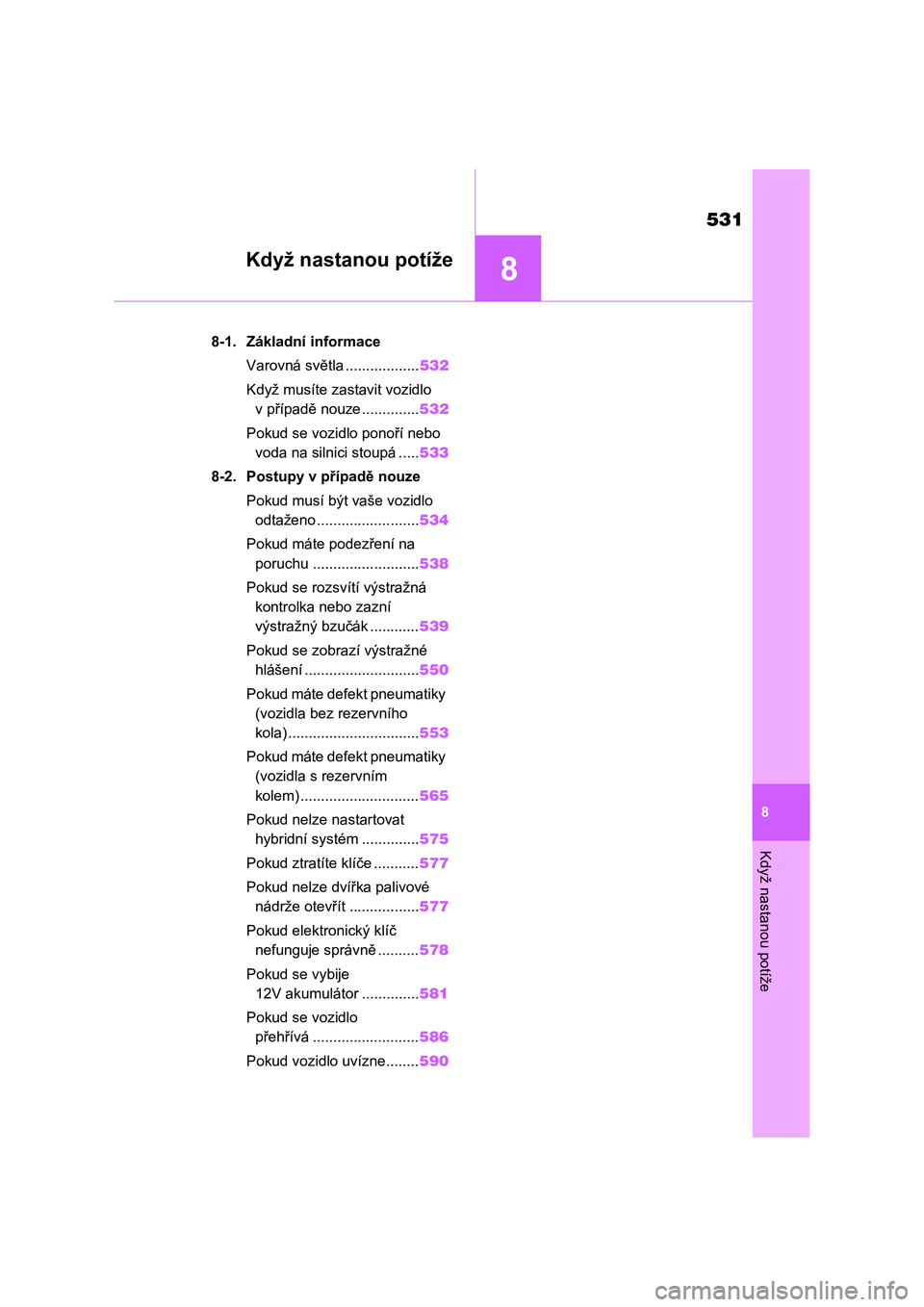

531
8
Když nastanou potíže
Když nastanou potíže
8-1. Základní informace
Varovná světla ..................532
Když musíte zastavit vozidlo
v případě nouze ..............532
Pokud se vozidlo ponoří nebo
voda na silnici stoupá .....533
8-2. Postupy v případě nouze
Pokud musí být vaše vozidlo
odtaženo .........................534
Pokud máte podezření na
poruchu ..........................538
Pokud se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............539
Pokud se zobrazí výstražné
hlášení ............................550
Pokud máte defekt pneumatiky
(vozidla bez rezervního
kola) ................................553
Pokud máte defekt pneumatiky
(vozidla s rezervním
kolem) .............................565
Pokud nelze nastartovat
hybridní systém ..............575
Pokud ztratíte klíče ...........577
Pokud nelze dvířka palivové
nádrže otevřít .................577
Pokud elektronický klíč
nefunguje správně ..........578
Pokud se vybije
12V akumulátor ..............581
Pokud se vozidlo
přehřívá ..........................586
Pokud vozidlo uvízne........590

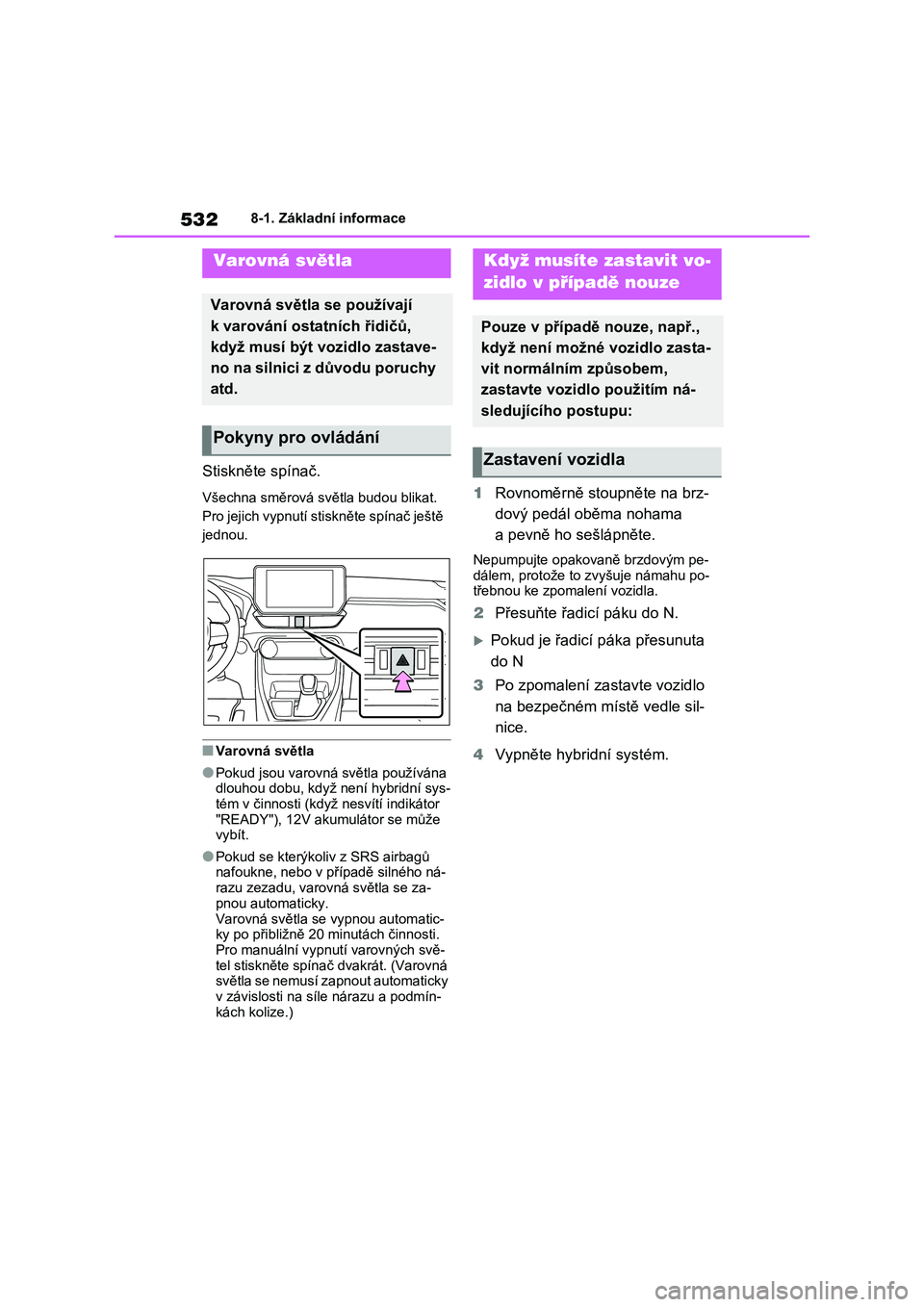

5328-1. Základní informace
8-1.Základní informace
Stiskněte spínač.
Všechna směrová světla budou blikat.
Pro jejich vypnutí stiskněte spínač ještě
jednou.
■Varovná světla
●Pokud jsou varovná světla používána dlouhou dob u, když není hybridní sys-
tém v činnosti (když nesvítí indikátor
"READY"), 12V akumulátor se může vybít.
●Pokud se kterýkoli v z SRS airbagů nafoukne, nebo v př ípadě silného ná-
razu zezadu, varovná světla se za-
pnou automaticky.
Varovná světla se vypnou automatic- ky po přibližně 20 minutách činnosti.
Pro manuální vypnutí varovných svě-
tel stiskněte spínač dvakrát. (Varovná světla se nemusí zapnout automaticky
v závislosti na síle nárazu a podmín-
kách kolize.)
1 Rovnoměrně stoupněte na brz-
dový pedál oběma nohama
a pevně ho sešlápněte.
Nepumpujte opakovan ě brzdovým pe- dálem, proto že to zvyšuje námahu po-
třebnou ke zpomalení vozidla.
2 Přesuňte řadicí páku do N.
Pokud je řadicí páka přesunuta
do N
3 Po zpomalení zastavte vozidlo
na bezpečném mí stě vedle sil-
nice.
4 Vypněte hybridní systém.
Varovná světla
Varovná světla se používají
k varování ostatních řidičů,
když musí být vo zidlo zastave-
no na silnici z důvodu poruchy
atd.
Pokyny pro ovládání
Když musíte zastavit vo-
zidlo v případě nouze
Pouze v případě nouze, např.,
když není možné vozidlo zasta-
vit normálním způsobem,
zastavte vozidlo použitím ná-
sledujícího postupu:
Zastavení vozidla

533
8
8-1. Základní informace
Když nastanou potíže
Pokud řadicí pák u nelze přesu-
nout do N
3 Držte brzdový pedál sešlápnutý
oběma nohama, abyste co nej-
více snížili rychlost vozidla.
4 Vypnutí hybridního systému:
Stiskněte a po držte spínač
POWER po dobu 2 po sobě
jdoucích sekund nebo déle,
nebo ho stiskněte krátce 3krát
nebo vícekrát za sebou.
5 Zastavte vozidlo na bezpečném
místě vedle silnice.
■Pokud nouzově zastavíte
Funkce klimatizace a td. mohou být čás-
tečně omezeny, aby se snížila spotřeba
energie 12V akumulátoru.
 Pokud je možné otevřít dveře,
otevřete dveře a opusťte vozidlo.
 Pokud není možné otevřít dveře,
otevřete okno p oužitím spínače
elektricky ovládaného okna a za-
jistěte únikovou trasu.
 Pokud lze okno otevřít, opusťte
vozidlo skrz okno.
 Pokud dveře a okno nelze otevřít
z důvodu stoupající vody, zacho-
vejte klid, počkejte až hladina
vody uvnitř vozidla stoupne do
bodu, kdy se tlak vody uvnitř vo-
zidla vyrovná s tlakem vody vně
vozidla, a pak otevřete dveře
poté, co počkáte, až stoupající
voda vnikne do vozidla a opusťte
vozidlo. Pokud vnější hladina
vody přesáhne polovinu výšky
dveří, nelze je z důvodu tlaku
vody zevnitř otevřít.
VÝSTRAHA
■Pokud musí být hybridní systém vypnut během jízdy
Vypnutí hybridní ho systému během
jízdy nezpůsobí ztrá tu ovládání řízení nebo brzdění. Posilo vač řízení však
nebude fungovat, což ztíží hladké ří-
zení před zastavení m vozidla v závis- losti na zbývajícím nabití 12V
akumulátoru nebo podmínkách použí-
vání. Před vypnutím hybridního systé- mu co nejvíce zpomalte.
Pokud se vozidlo ponoří
nebo voda na silnici
stoupá
Toto vozidlo není konstruová-
no pro jízdu po silnicích hlubo-
ce zaplavených vodou.
Nejezděte po silnicích, kde mo-
hou být silnice zaplavené nebo
kde může stoupat voda. Je ne-
bezpečné zůstat ve vozidle, po-
kud lze předpokládat, že bude
vozidlo zaplaveno nebo unáše-
no. Zachovejte klid a postupuj-
te podle následujících pokynů.

5348-2. Postupy v případě nouze
■Hladina vody přesáhne podlahu
Když hladina vody přesáhne podlahu
a uplynula nějaká doba, poškodí se
elektrické zařízení , elektricky ovládaná okna nebudou fungovat, motor a elek-
tromotor se vypnou a vozidlo se nebude
moci pohybovat.
■Použití kladívka pro nouzový únik*1
Na čelním skle a oknech tohoto vozidla
je použito vrstvené sklo*2.
Vrstvené sklo nelze rozbít pomocí nou- zového kladívka*1.*1: Pro další informace o nouzovém kla-
dívku kontaktujte kteréhokoliv autori- zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis, nebo výrobce autopříslušen- ství.*2: Je-li ve výbavě
■Jak rozeznat vrstvené sklo
Když se podíváte zešikma, vrstvené sklo je tvořeno dvěma vrstvami skla sle-
penými k sobě.
Vrstvené sklo
Kalené sklo
8-2.Postupy v případě nouze
Následující může signalizovat pro-
blém s vaší převodovkou. Před ta-
žením kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo-
lehlivý servis neb o komerční odta-
hovou službu.
 Na multiinformačním displeji se
zobrazí výstražné hlášení hybrid-
ního systému a vozidlo se nepo-
hybuje.
 Vozidlo vydává neobvyklý zvuk.VÝSTRAHA
■Výstraha během jízdy
Nejezděte po silnic ích, kde mohou být
silnice zaplavené nebo kde může stou-
pat voda. Jinak by mohlo dojít k poško- zení vozidla a t o by se nemohlo
pohybovat, mohlo by dojít k jeho zapla-
vení a unášení, což by mohlo vést ke smrti.
A
B
Když musí být vaše vozi-
dlo odtaženo
Pokud je tažení vozidla nezbyt-
né, doporučujeme použít služeb
kteréhokoliv a utorizovaného
prodejce nebo servisu Toyota,
nebo kteréhokoliv spolehlivého
servisu, nebo komerční odtaho-
vou službu, používající vozidla
se zdvihem kol nebo s plošinou.
Pro tažení používejte bezpečný
řetězový systém a dodržujte
platné místní předpisy.
Situace, kdy je nezbytné
před tažením kontaktovat
prodejce

535
8
8-2. Postupy v případě nouze
Když nastanou potíže
Zepředu
Použijte tažný podvozek pod zadní
kola.
Zezadu
Použijte tažný podvozek pod přední
kola.
Tažení pomocí vozidla se
zdvihem kol
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra- nění.
■Když táhnete vozidlo
Přepravujte vozidlo se všemi čtyřmi
koly zvednutými mimo vozovku. Po-
kud je vozidlo taženo s pneumatikami
dotýkajícími se země, pohon nebo příslušné součásti se mohou poško-
dit, vozidlo může vypadnout ze závě-
su, nebo elektřina generovaná činností elektromotoru může v závis-
losti na druhu poškození nebo poru-
chy způsobit požár.

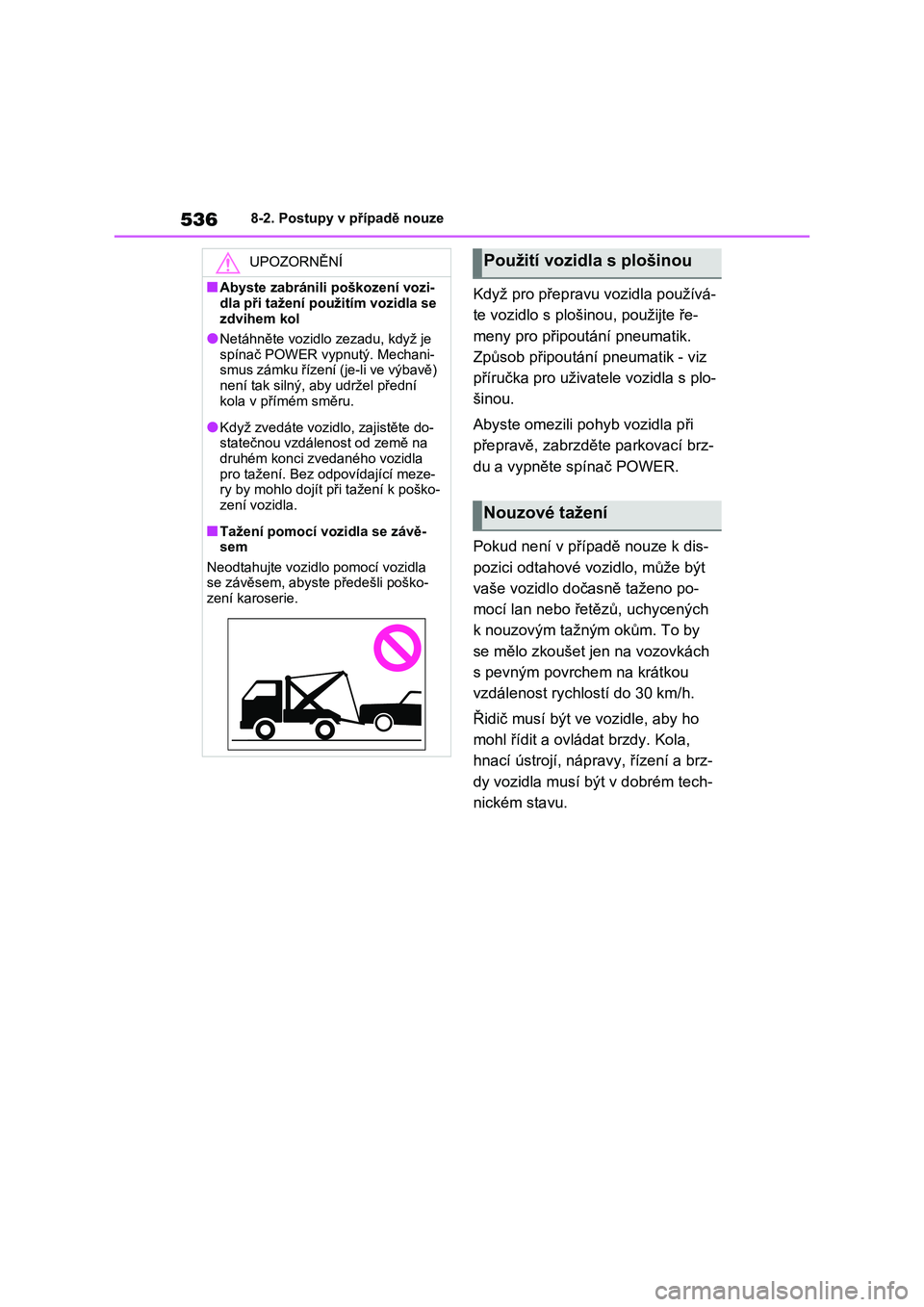

5368-2. Postupy v případě nouze
Když pro přepravu vozidla používá-
te vozidlo s plošinou, použijte ře-
meny pro připoutání pneumatik.
Způsob připoutání pneumatik - viz
příručka pro uživate le vozidla s plo-
šinou.
Abyste omezili pohyb vozidla při
přepravě, zabrzděte parkovací brz-
du a vypněte spínač POWER.
Pokud není v případě nouze k dis-
pozici odtahové vozidlo, může být
vaše vozidlo dočasně taženo po-
mocí lan nebo řetězů, uchycených
k nouzovým tažným okům. To by
se mělo zkoušet j en na vozovkách
s pevným povrchem na krátkou
vzdálenost rychlostí do 30 km/h.
Řidič musí být ve vozidle, aby ho
mohl řídit a ovládat brzdy. Kola,
hnací ústrojí, náp ravy, řízení a brz-
dy vozidla musí být v dobrém tech-
nickém stavu.
UPOZORNĚNÍ
■Abyste zabránili poškození vozi-
dla při tažení použitím vozidla se
zdvihem kol
●Netáhněte vozidlo zezadu, když je
spínač POWER vypnutý. Mechani-
smus zámku řízení (je-li ve výbavě) není tak silný, aby udržel přední
kola v přímém směru.
●Když zvedáte vozidlo, zajistěte do- statečnou vzdále nost od země na
druhém konci zvedaného vozidla
pro tažení. Bez odpovídající meze- ry by mohlo dojít př i tažení k poško-
zení vozidla.
■Tažení pomocí voz idla se závě-
sem
Neodtahujte vozidlo pomocí vozidla se závěsem, abyste předešli poško-
zení karoserie.
Použití vozidla s plošinou
Nouzové tažení

537
8
8-2. Postupy v případě nouze
Když nastanou potíže
Aby mohlo být vaše vozidlo taženo
jiným vozidlem, m usí být k vašemu
vozidlu upevněno tažné oko. Insta-
lujte tažné oko p oužitím následují-
cího postupu.
1 Vytáhněte klíč na matice kol
a tažné oko. ( S.555, 566)
2 Použitím plochého šroubováku
vyjměte kryt tažného oka ( )
a pak vyjměte kryt tažného oka
().
Abyste ochránili karoserii, dejte mezi
šroubovák a karoserii hadřík, viz obrá-
zek.
3 Vložte tažné oko do otvoru a na-
šroubujte ho částečně rukou.
4 Dotáhněte tažné oko bezpečně
pomocí klíče na matice kol (je-li
ve výbavě) nebo pevnou kovo-
vou tyčí.
5 Bezpečně připevněte lana nebo
řetězy k tažnému oku.
Dbejte na to, abyste nepoškodili karo-
serii vozidla.
6 Nastupte do taženého vozidla
a nastartujte hy bridní systém.
Vypněte funkci PKSB (Brzda usnadňu-
jící parkování). ( je-li ve výbavě):  S.406
Pokud hybridní syst ém nestartuje, za-
pněte spínač POWER do ZAPNUTO.
7 Přesuňte řadicí páku do N
a uvolněte parkovací brzdu.
Vypněte automatický režim. ( S.324)
Když nelze přesuno ut řadicí páku:  S.319
■Při tažení
Pokud je hybridní systém vypnutý, ne- funguje posilovač brzd ani řízení, takže
řízení a brzdění bude mnohem těžší než
obvykle.
■Klíč na matice kol (je-li ve výbavě)
●Vozidla bez rezervního kola: Klíč na
matice kol je umístěn v zavazadlovém
prostoru. ( S.556)
●Vozidla s rezervním kolem: Klíč na
matice kol je v brašně s nářadím v za- vazadlovém prostoru. ( S.566)
●Vozidla bez klíče na matice kol: Klíč na matice kol můžete zakoupit u kte-
réhokoliv autoriz ovaného prodejce
nebo v servisu Toyota, nebo v kterém- koliv spolehlivém servisu.
Postup při nouzovém tažení
A
B

5388-2. Postupy v případě nouze
Úniky kapalin zpod vozidla
(Odkapávání vody z klimatizace
je po jejím použití normální.)
 Zploštěle vyhlížející pneumatiky
nebo nerovnoměrné opotřebení
běhounu
 Výstražná kontrolka vysoké tep-
loty chladicí kapaliny bliká nebo
svítí
VÝSTRAHA
Dodržujte následující pokyny. Nedo-
držení těchto pokynů může vést ke
smrtelnému nebo k vážnému zranění.
■Při tažení
●Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých
rozjezdů atd., kte ré vyvíjejí nadměr-
nou zátěž na tažná oka, lana nebo
řetězy. Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou
zasáhnout osoby a způsobit vážné
poškození.
●Vozidla s funkcí z ámku řízení: Ne-
vypínejte spínač POWER. Je možné, že volant bude uzam-
knut a nebude možné ho ovládat.
■Instalace tažných ok na vozidlo
Ujistěte se, že jsou tažná oka nainsta-
lována bezpečně. Pokud nejsou bez- pečně upevněna, tažná oka se
mohou během tažení uvolnit.
UPOZORNĚNÍ
■Abyste zabránili poškození vozi- dla při nouzovém tažení
Nepřipevňujte lana nebo řetězy k sou-
částem odp ružení.
Pokud máte podezření
na poruchu
Pokud zjistíte kterýkoliv z ná-
sledujících příz naků, vaše vo-
zidlo pravděpodobně
potřebuje seřídit nebo opravit.
Co nejdříve kontaktujte které-
hokoliv autorizovaného prodej-
ce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Viditelné příznaky
