TOYOTA SUPRA 2019 Betriebsanleitungen (in German)

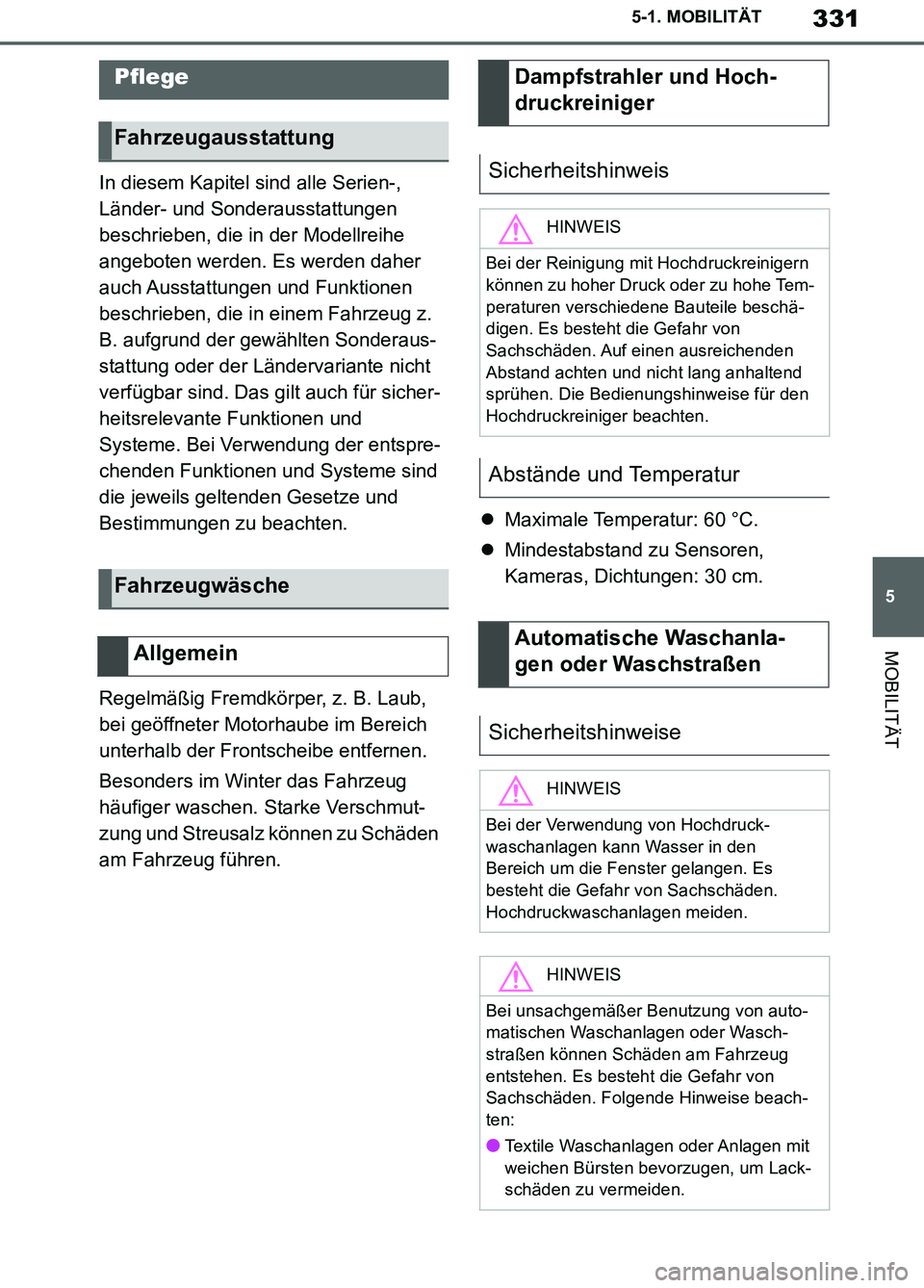

331
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄT
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Regelmäßig Fremdkörper, z. B. Laub,
bei geöffneter Motorhaube im Bereich
unterhalb der Frontscheibe entfernen.
Besonders im Winter das Fahrzeug
häufiger waschen. Starke Verschmut-
zung und Streusalz können zu Schäden
am Fahrzeug führen.Maximale Temperatur: 60 °C.
Mindestabstand zu Sensoren,
Kameras, Dichtungen: 30 cm.
Pflege
Fahrzeugausstattung
Fahrzeugwäsche
Allgemein
Dampfstrahler und Hoch-
druckreiniger
Sicherheitshinweis
HINWEIS
Bei der Reinigung mit Hochdruckreinigern
können zu hoher Druck oder zu hohe Tem-
peraturen verschiedene Bauteile beschä-
digen. Es besteht die Gefahr von
Sachschäden. Auf einen ausreichenden
Abstand achten und nicht lang anhaltend
sprühen. Die Bedienungshinweise für den
Hochdruckreiniger beachten.
Abstände und Temperatur
Automatische Waschanla-
gen oder Waschstraßen
Sicherheitshinweise
HINWEIS
Bei der Verwendung von Hochdruck-
waschanlagen kann Wasser in den
Bereich um die Fenster gelangen. Es
besteht die Gefahr von Sachschäden.
Hochdruckwaschanlagen meiden.
HINWEIS
Bei unsachgemäßer Benutzung von auto-
matischen Waschanlagen oder Wasch-
straßen können Schäden am Fahrzeug
entstehen. Es besteht die Gefahr von
Sachschäden. Folgende Hinweise beach-
ten:
●Textile Waschanlagen oder Anlagen mit
weichen Bürsten bevorzugen, um Lack-
schäden zu vermeiden.
Supra_OM_German_OM99T07M.book 331 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

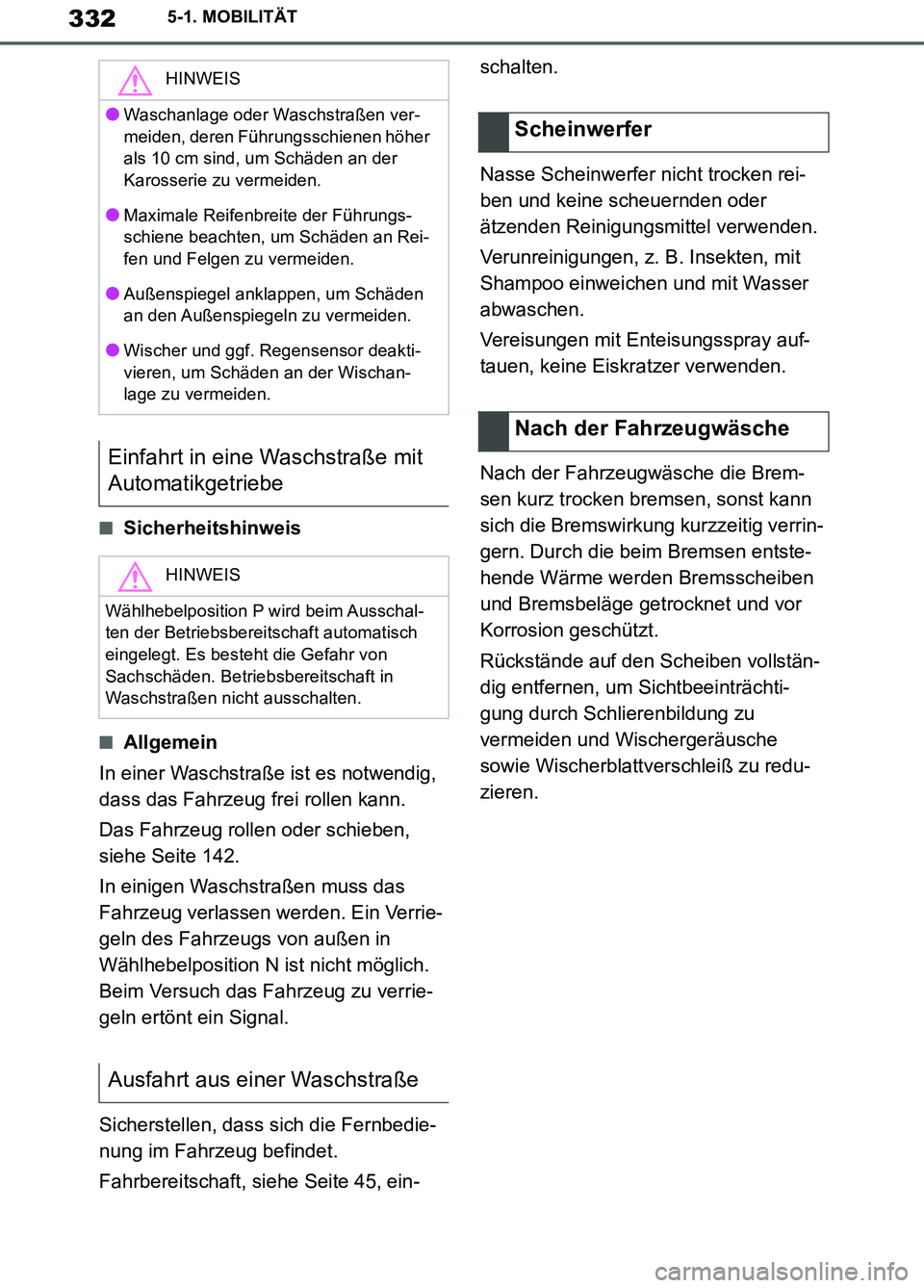

332
Supra Owner’s Manual_EM
5-1. MOBILITÄT
■Sicherheitshinweis
■Allgemein
In einer Waschstraße ist es notwendig,
dass das Fahrzeug frei rollen kann.
Das Fahrzeug rollen oder schieben,
siehe Seite 142.
In einigen Waschstraßen muss das
Fahrzeug verlassen werden. Ein Verrie-
geln des Fahrzeugs von außen in
Wählhebelposition N ist nicht möglich.
Beim Versuch das Fahrzeug zu verrie-
geln ertönt ein Signal.
Sicherstellen, dass sich die Fernbedie-
nung im Fahrzeug befindet.
Fahrbereitschaft, siehe Seite 45, ein-schalten.
Nasse Scheinwerfer nicht trocken rei-
ben und keine scheuernden oder
ätzenden Reinigungsmittel verwenden.
Verunreinigungen, z. B. Insekten, mit
Shampoo einweichen und mit Wasser
abwaschen.
Vereisungen mit Enteisungsspray auf-
tauen, keine Eiskratzer verwenden.
Nach der Fahrzeugwäsche die Brem-
sen kurz trocken bremsen, sonst kann
sich die Bremswirkung kurzzeitig verrin-
gern. Durch die beim Bremsen entste-
hende Wärme werden Bremsscheiben
und Bremsbeläge getrocknet und vor
Korrosion geschützt.
Rückstände auf den Scheiben vollstän-
dig entfernen, um Sichtbeeinträchti-
gung durch Schlierenbildung zu
vermeiden und Wischergeräusche
sowie Wischerblattverschleiß zu redu-
zieren.
HINWEIS
●Waschanlage oder Waschstraßen ver-
meiden, deren Führungsschienen höher
als 10 cm sind, um Schäden an der
Karosserie zu vermeiden.
●Maximale Reifenbreite der Führungs-
schiene beachten, um Schäden an Rei-
fen und Felgen zu vermeiden.
●Außenspiegel anklappen, um Schäden
an den Außenspiegeln zu vermeiden.
●Wischer und ggf. Regensensor deakti-
vieren, um Schäden an der Wischan-
lage zu vermeiden.
Einfahrt in eine Waschstraße mit
Automatikgetriebe
HINWEIS
Wählhebelposition P wird beim Ausschal-
ten der Betriebsbereitschaft automatisch
eingelegt. Es besteht die Gefahr von
Sachschäden. Betriebsbereitschaft in
Waschstraßen nicht ausschalten.
Ausfahrt aus einer Waschstraße
Scheinwerfer
Nach der Fahrzeugwäsche
Supra_OM_German_OM99T07M.book 332 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

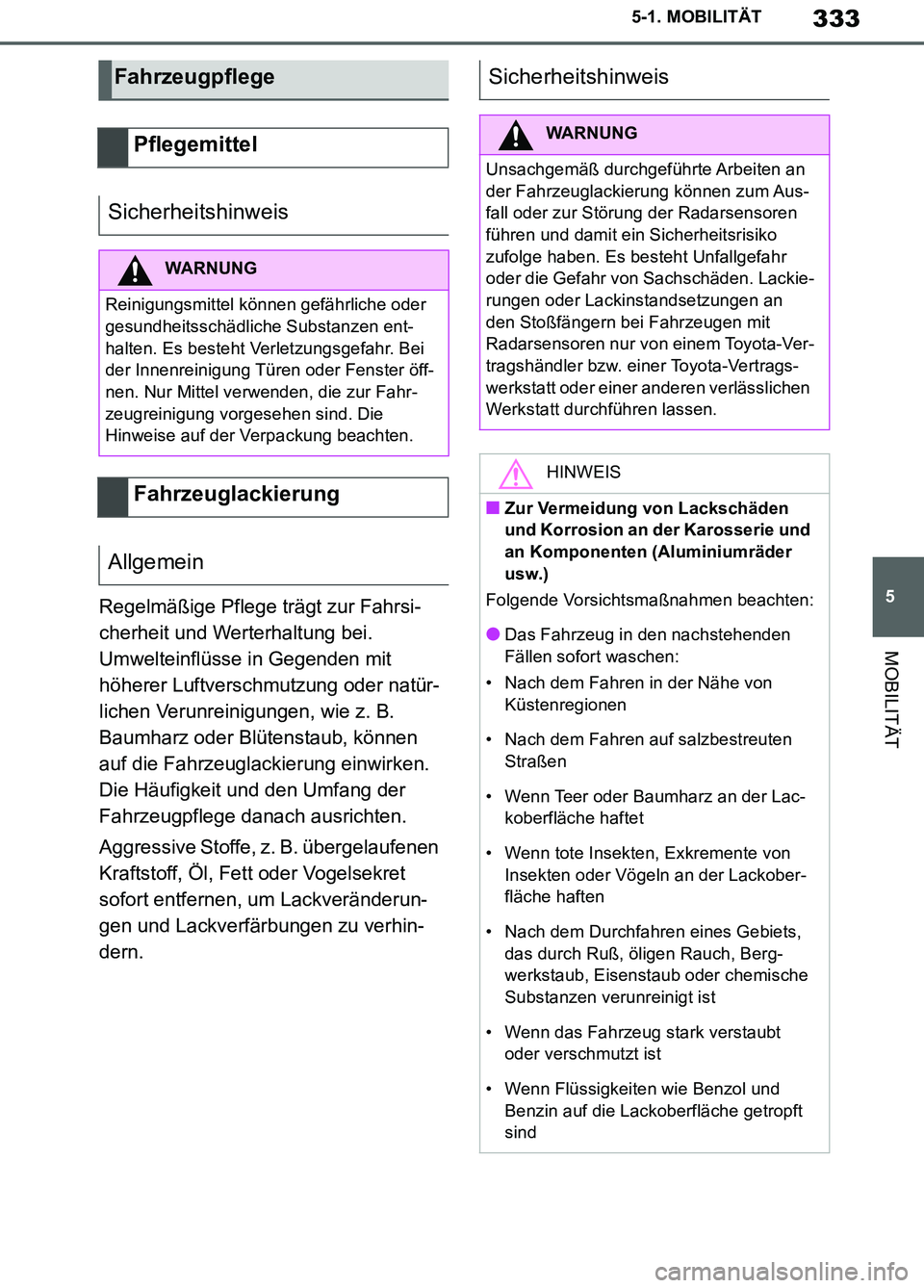

333
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄT
Regelmäßige Pflege trägt zur Fahrsi-
cherheit und Werterhaltung bei.
Umwelteinflüsse in Gegenden mit
höherer Luftverschmutzung oder natür-
lichen Verunreinigungen, wie z. B.
Baumharz oder Blütenstaub, können
auf die Fahrzeuglackierung einwirken.
Die Häufigkeit und den Umfang der
Fahrzeugpflege danach ausrichten.
Aggressive Stoffe, z. B. übergelaufenen
Kraftstoff, Öl, Fett oder Vogelsekret
sofort entfernen, um Lackveränderun-
gen und Lackverfärbungen zu verhin-
dern.
Fahrzeugpflege
Pflegemittel
Sicherheitshinweis
WARNUNG
Reinigungsmittel können gefährliche oder
gesundheitsschädliche Substanzen ent-
halten. Es besteht Verletzungsgefahr. Bei
der Innenreinigung Türen oder Fenster öff-
nen. Nur Mittel verwenden, die zur Fahr-
zeugreinigung vorgesehen sind. Die
Hinweise auf der Verpackung beachten.
Fahrzeuglackierung
Allgemein
Sicherheitshinweis
WARNUNG
Unsachgemäß durchgeführte Arbeiten an
der Fahrzeuglackierung können zum Aus-
fall oder zur Störung der Radarsensoren
führen und damit ein Sicherheitsrisiko
zufolge haben. Es besteht Unfallgefahr
oder die Gefahr von Sachschäden. Lackie-
rungen oder Lackinstandsetzungen an
den Stoßfängern bei Fahrzeugen mit
Radarsensoren nur von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt durchführen lassen.
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und
an Komponenten (Aluminiumräder
usw.)
Folgende Vorsichtsmaßnahmen beachten:
●Das Fahrzeug in den nachstehenden
Fällen sofort waschen:
• Nach dem Fahren in der Nähe von
Küstenregionen
• Nach dem Fahren auf salzbestreuten
Straßen
• Wenn Teer oder Baumharz an der Lac-
koberfläche haftet
• Wenn tote Insekten, Exkremente von
Insekten oder Vögeln an der Lackober-
fläche haften
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische
Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und
Benzin auf die Lackoberfläche getropft
sind
Supra_OM_German_OM99T07M.book 333 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

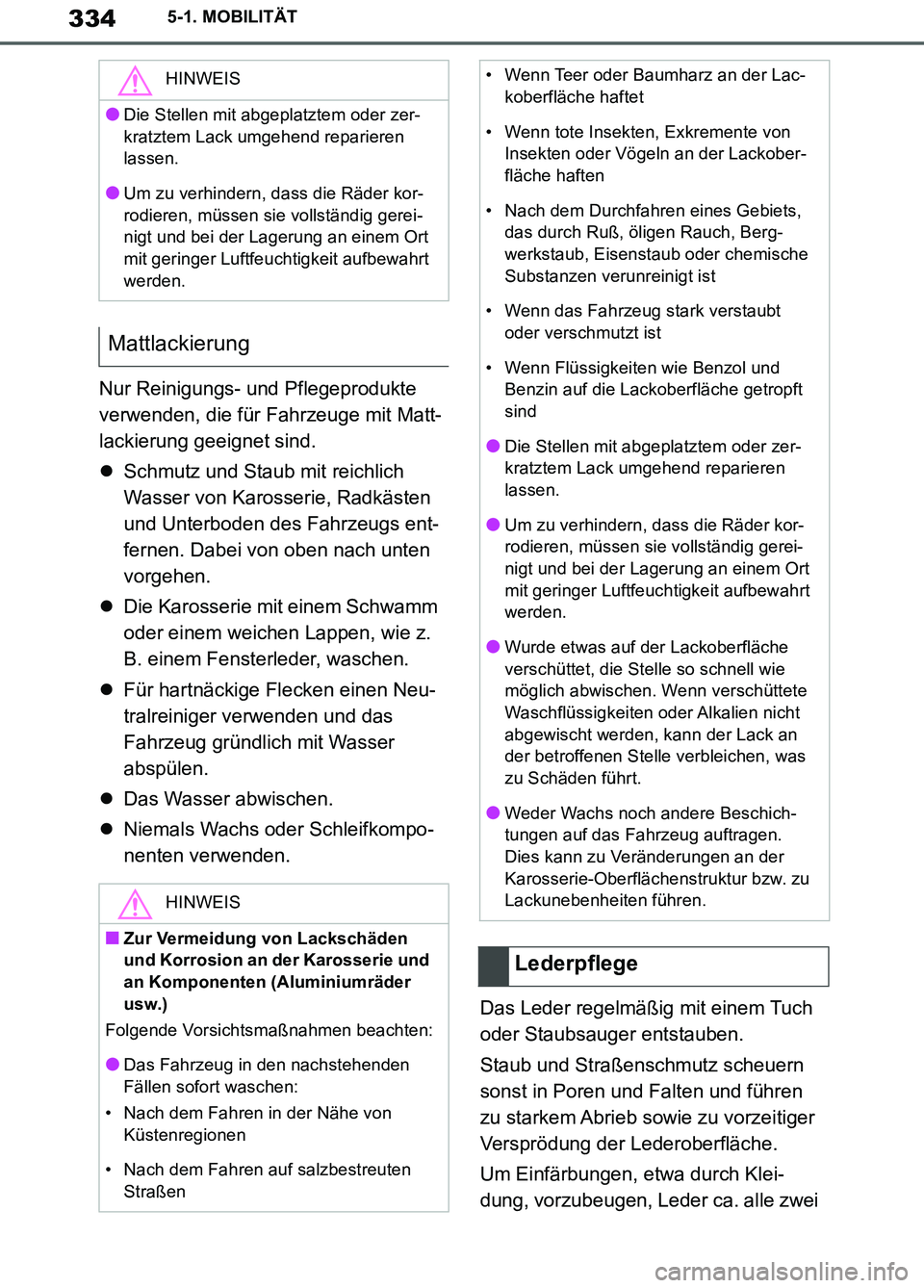

334
Supra Owner’s Manual_EM
5-1. MOBILITÄT
Nur Reinigungs- und Pflegeprodukte
verwenden, die für Fahrzeuge mit Matt-
lackierung geeignet sind.
Schmutz und Staub mit reichlich
Wasser von Karosserie, Radkästen
und Unterboden des Fahrzeugs ent-
fernen. Dabei von oben nach unten
vorgehen.
Die Karosserie mit einem Schwamm
oder einem weichen Lappen, wie z.
B. einem Fensterleder, waschen.
Für hartnäckige Flecken einen Neu-
tralreiniger verwenden und das
Fahrzeug gründlich mit Wasser
abspülen.
Das Wasser abwischen.
Niemals Wachs oder Schleifkompo-
nenten verwenden.
Das Leder regelmäßig mit einem Tuch
oder Staubsauger entstauben.
Staub und Straßenschmutz scheuern
sonst in Poren und Falten und führen
zu starkem Abrieb sowie zu vorzeitiger
Versprödung der Lederoberfläche.
Um Einfärbungen, etwa durch Klei-
dung, vorzubeugen, Leder ca. alle zwei
HINWEIS
●Die Stellen mit abgeplatztem oder zer-
kratztem Lack umgehend reparieren
lassen.
●Um zu verhindern, dass die Räder kor-
rodieren, müssen sie vollständig gerei-
nigt und bei der Lagerung an einem Ort
mit geringer Luftfeuchtigkeit aufbewahrt
werden.
Mattlackierung
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und
an Komponenten (Aluminiumräder
usw.)
Folgende Vorsichtsmaßnahmen beachten:
●Das Fahrzeug in den nachstehenden
Fällen sofort waschen:
• Nach dem Fahren in der Nähe von
Küstenregionen
• Nach dem Fahren auf salzbestreuten
Straßen
• Wenn Teer oder Baumharz an der Lac-
koberfläche haftet
• Wenn tote Insekten, Exkremente von
Insekten oder Vögeln an der Lackober-
fläche haften
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische
Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und
Benzin auf die Lackoberfläche getropft
sind
●Die Stellen mit abgeplatztem oder zer-
kratztem Lack umgehend reparieren
lassen.
●Um zu verhindern, dass die Räder kor-
rodieren, müssen sie vollständig gerei-
nigt und bei der Lagerung an einem Ort
mit geringer Luftfeuchtigkeit aufbewahrt
werden.
●Wurde etwas auf der Lackoberfläche
verschüttet, die Stelle so schnell wie
möglich abwischen. Wenn verschüttete
Waschflüssigkeiten oder Alkalien nicht
abgewischt werden, kann der Lack an
der betroffenen Stelle verbleichen, was
zu Schäden führt.
●Weder Wachs noch andere Beschich-
tungen auf das Fahrzeug auftragen.
Dies kann zu Veränderungen an der
Karosserie-Oberflächenstruktur bzw. zu
Lackunebenheiten führen.
Lederpflege
Supra_OM_German_OM99T07M.book 334 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

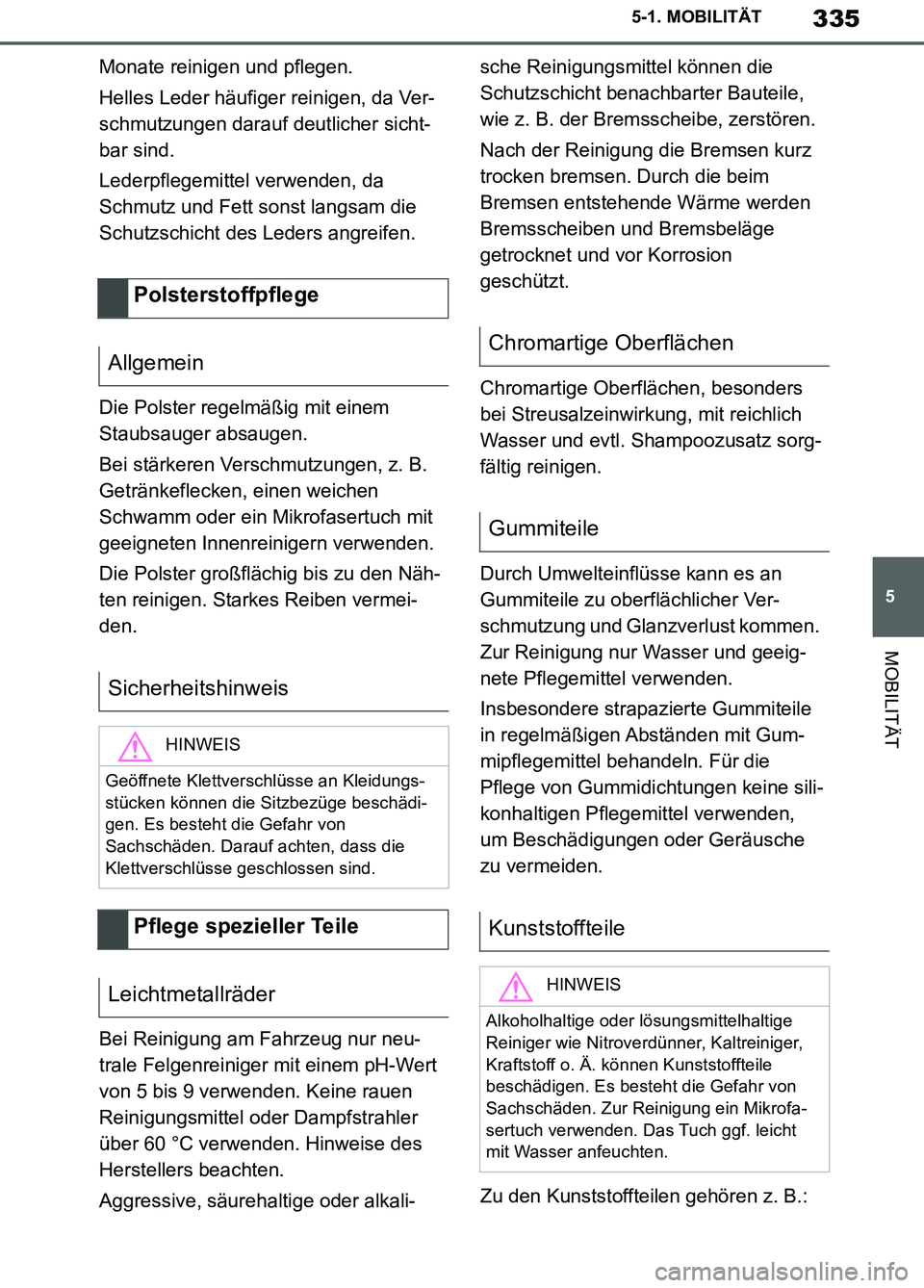

335
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄT
Monate reinigen und pflegen.
Helles Leder häufiger reinigen, da Ver-
schmutzungen darauf deutlicher sicht-
bar sind.
Lederpflegemittel verwenden, da
Schmutz und Fett sonst langsam die
Schutzschicht des Leders angreifen.
Die Polster regelmäßig mit einem
Staubsauger absaugen.
Bei stärkeren Verschmutzungen, z. B.
Getränkeflecken, einen weichen
Schwamm oder ein Mikrofasertuch mit
geeigneten Innenreinigern verwenden.
Die Polster großflächig bis zu den Näh-
ten reinigen. Starkes Reiben vermei-
den.
Bei Reinigung am Fahrzeug nur neu-
trale Felgenreiniger mit einem pH-Wert
von 5 bis 9 verwenden. Keine rauen
Reinigungsmittel oder Dampfstrahler
über 60 °C verwenden. Hinweise des
Herstellers beachten.
Aggressive, säurehaltige oder alkali-sche Reinigungsmittel können die
Schutzschicht benachbarter Bauteile,
wie z. B. der Bremsscheibe, zerstören.
Nach der Reinigung die Bremsen kurz
trocken bremsen. Durch die beim
Bremsen entstehende Wärme werden
Bremsscheiben und Bremsbeläge
getrocknet und vor Korrosion
geschützt.
Chromartige Oberflächen, besonders
bei Streusalzeinwirkung, mit reichlich
Wasser und evtl. Shampoozusatz sorg-
fältig reinigen.
Durch Umwelteinflüsse kann es an
Gummiteile zu oberflächlicher Ver-
schmutzung und Glanzverlust kommen.
Zur Reinigung nur Wasser und geeig-
nete Pflegemittel verwenden.
Insbesondere strapazierte Gummiteile
in regelmäßigen Abständen mit Gum-
mipflegemittel behandeln. Für die
Pflege von Gummidichtungen keine sili-
konhaltigen Pflegemittel verwenden,
um Beschädigungen oder Geräusche
zu vermeiden.
Zu den Kunststoffteilen gehören z. B.:
Polsterstoffpflege
Allgemein
Sicherheitshinweis
HINWEIS
Geöffnete Klettverschlüsse an Kleidungs-
stücken können die Sitzbezüge beschädi-
gen. Es besteht die Gefahr von
Sachschäden. Darauf achten, dass die
Klettverschlüsse geschlossen sind.
Pflege spezieller Teile
Leichtmetallräder
Chromartige Oberflächen
Gummiteile
Kunststoffteile
HINWEIS
Alkoholhaltige oder lösungsmittelhaltige
Reiniger wie Nitroverdünner, Kaltreiniger,
Kraftstoff o. Ä. können Kunststoffteile
beschädigen. Es besteht die Gefahr von
Sachschäden. Zur Reinigung ein Mikrofa-
sertuch verwenden. Das Tuch ggf. leicht
mit Wasser anfeuchten.
Supra_OM_German_OM99T07M.book 335 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

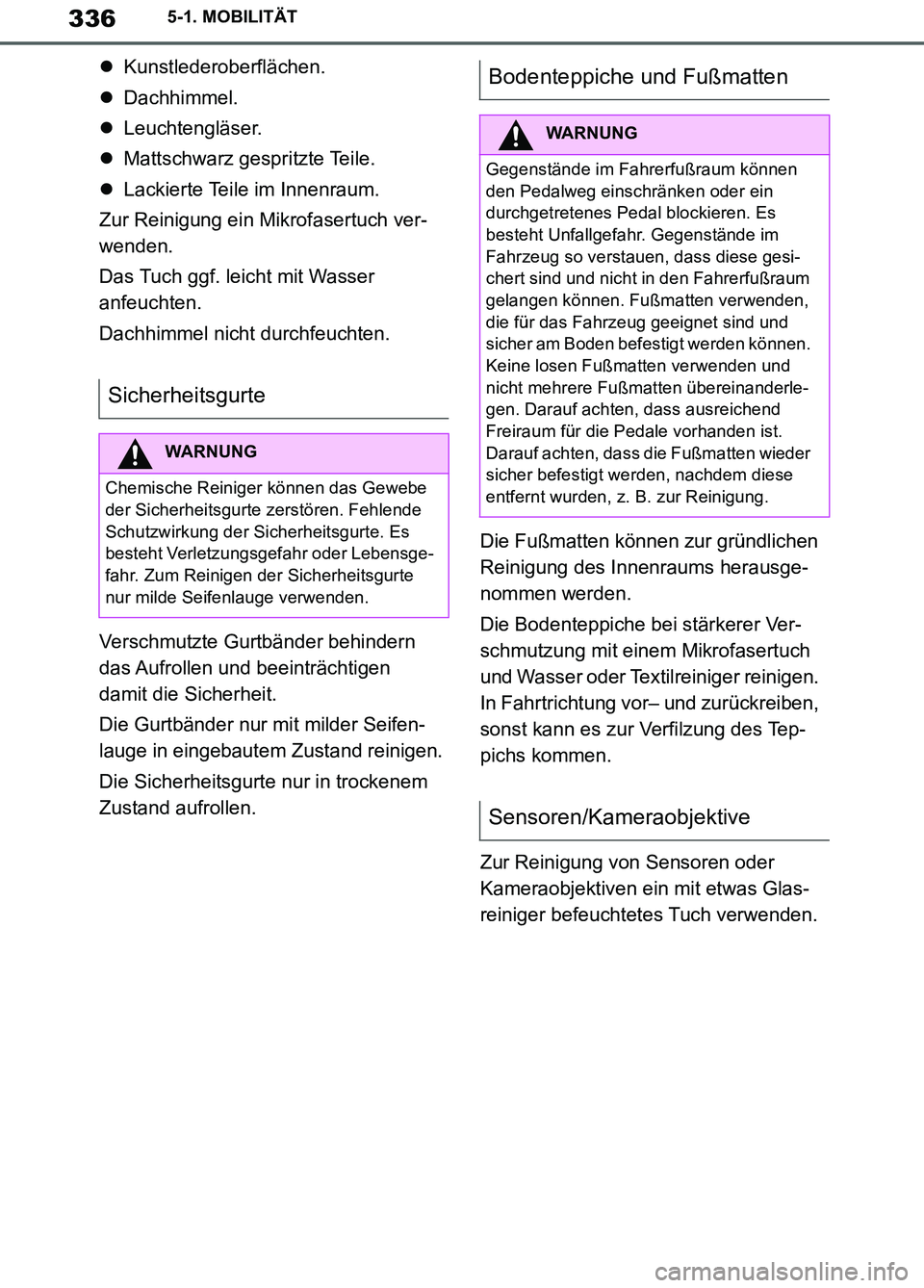

336
Supra Owner’s Manual_EM
5-1. MOBILITÄT
Kunstlederoberflächen.
Dachhimmel.
Leuchtengläser.
Mattschwarz gespritzte Teile.
Lackierte Teile im Innenraum.
Zur Reinigung ein Mikrofasertuch ver-
wenden.
Das Tuch ggf. leicht mit Wasser
anfeuchten.
Dachhimmel nicht durchfeuchten.
Verschmutzte Gurtbänder behindern
das Aufrollen und beeinträchtigen
damit die Sicherheit.
Die Gurtbänder nur mit milder Seifen-
lauge in eingebautem Zustand reinigen.
Die Sicherheitsgurte nur in trockenem
Zustand aufrollen.Die Fußmatten können zur gründlichen
Reinigung des Innenraums herausge-
nommen werden.
Die Bodenteppiche bei stärkerer Ver-
schmutzung mit einem Mikrofasertuch
und Wasser oder Textilreiniger reinigen.
In Fahrtrichtung vor– und zurückreiben,
sonst kann es zur Verfilzung des Tep-
pichs kommen.
Zur Reinigung von Sensoren oder
Kameraobjektiven ein mit etwas Glas-
reiniger befeuchtetes Tuch verwenden.
Sicherheitsgurte
WARNUNG
Chemische Reiniger können das Gewebe
der Sicherheitsgurte zerstören. Fehlende
Schutzwirkung der Sicherheitsgurte. Es
besteht Verletzungsgefahr oder Lebensge-
fahr. Zum Reinigen der Sicherheitsgurte
nur milde Seifenlauge verwenden.
Bodenteppiche und Fußmatten
WARNUNG
Gegenstände im Fahrerfußraum können
den Pedalweg einschränken oder ein
durchgetretenes Pedal blockieren. Es
besteht Unfallgefahr. Gegenstände im
Fahrzeug so verstauen, dass diese gesi-
chert sind und nicht in den Fahrerfußraum
gelangen können. Fußmatten verwenden,
die für das Fahrzeug geeignet sind und
sicher am Boden befestigt werden können.
Keine losen Fußmatten verwenden und
nicht mehrere Fußmatten übereinanderle-
gen. Darauf achten, dass ausreichend
Freiraum für die Pedale vorhanden ist.
Darauf achten, dass die Fußmatten wieder
sicher befestigt werden, nachdem diese
entfernt wurden, z. B. zur Reinigung.
Sensoren/Kameraobjektive
Supra_OM_German_OM99T07M.book 336 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

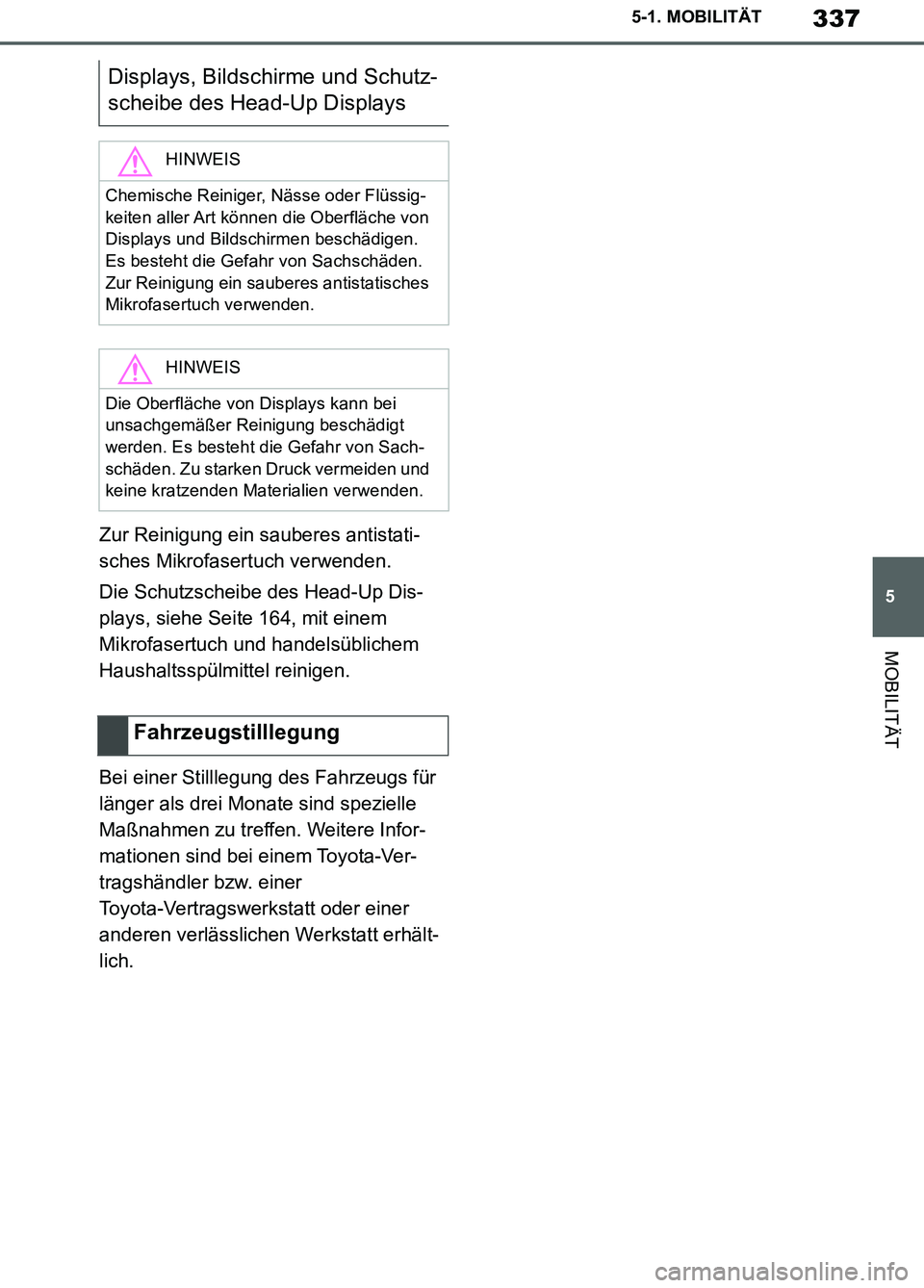

337
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄT
Zur Reinigung ein sauberes antistati-
sches Mikrofasertuch verwenden.
Die Schutzscheibe des Head-Up Dis-
plays, siehe Seite 164, mit einem
Mikrofasertuch und handelsüblichem
Haushaltsspülmittel reinigen.
Bei einer Stilllegung des Fahrzeugs für
länger als drei Monate sind spezielle
Maßnahmen zu treffen. Weitere Infor-
mationen sind bei einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt erhält-
lich.
Displays, Bildschirme und Schutz-
scheibe des Head-Up Displays
HINWEIS
Chemische Reiniger, Nässe oder Flüssig-
keiten aller Art können die Oberfläche von
Displays und Bildschirmen beschädigen.
Es besteht die Gefahr von Sachschäden.
Zur Reinigung ein sauberes antistatisches
Mikrofasertuch verwenden.
HINWEIS
Die Oberfläche von Displays kann bei
unsachgemäßer Reinigung beschädigt
werden. Es besteht die Gefahr von Sach-
schäden. Zu starken Druck vermeiden und
keine kratzenden Materialien verwenden.
Fahrzeugstilllegung
Supra_OM_German_OM99T07M.book 337 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

338
Supra Owner’s Manual_EM
5-1. MOBILITÄT
Supra_OM_German_OM99T07M.book 338 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

6
339
Supra Owner’s Manual_EM
6
NACHSCHLAGEN
NACHSCHLAGEN
.6-1. NACHSCHLAGEN
Technische Daten ..................340
Zertifizierung ..........................344
Supra_OM_German_OM99T07M.book 339 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

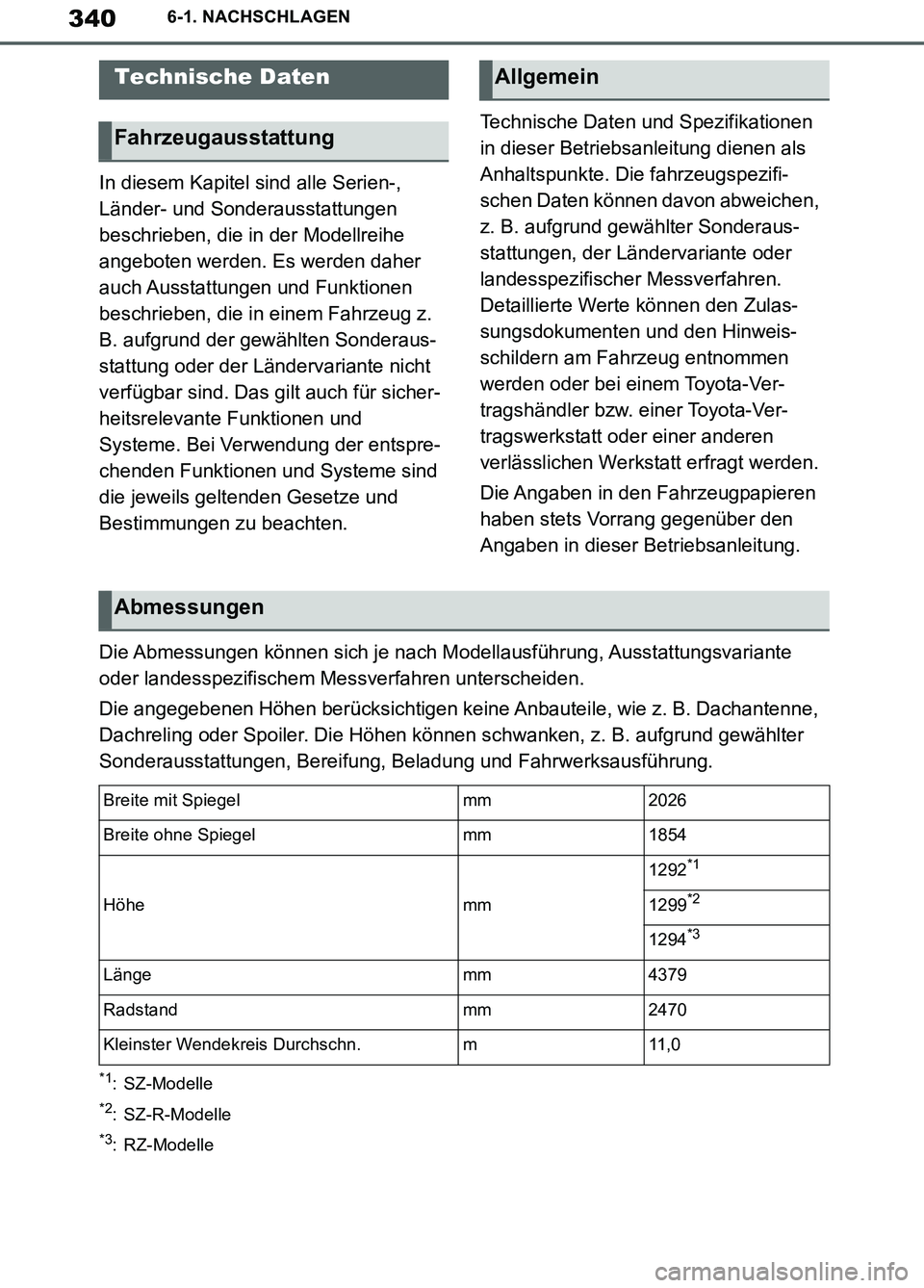

340
Supra Owner’s Manual_EM
6-1. NACHSCHLAGEN
6-1.NACHSCHLAGEN
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.Technische Daten und Spezifikationen
in dieser Betriebsanleitung dienen als
Anhaltspunkte. Die fahrzeugspezifi-
schen Daten können davon abweichen,
z. B. aufgrund gewählter Sonderaus-
stattungen, der Ländervariante oder
landesspezifischer Messverfahren.
Detaillierte Werte können den Zulas-
sungsdokumenten und den Hinweis-
schildern am Fahrzeug entnommen
werden oder bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
verlässlichen Werkstatt erfragt werden.
Die Angaben in den Fahrzeugpapieren
haben stets Vorrang gegenüber den
Angaben in dieser Betriebsanleitung.
Die Abmessungen können sich je nach Modellausführung, Ausstattungsvariante
oder landesspezifischem Messverfahren unterscheiden.
Die angegebenen Höhen berücksichtigen keine Anbauteile, wie z. B. Dachantenne,
Dachreling oder Spoiler. Die Höhen können schwanken, z. B. aufgrund gewählter
Sonderausstattungen, Bereifung, Beladung und Fahrwerksausführung.
*1:SZ-Modelle
*2: SZ-R-Modelle
*3: RZ-Modelle
Technische Daten
Fahrzeugausstattung
Allgemein
Abmessungen
Breite mit Spiegelmm2026
Breite ohne Spiegelmm1854
Höhemm
1292*1
1299*2
1294*3
Längemm4379
Radstandmm2470
Kleinster Wendekreis Durchschn.m11 , 0
Supra_OM_German_OM99T07M.book 340 ページ ２０１９年２月２０日　水曜日　午前１１時１６分
