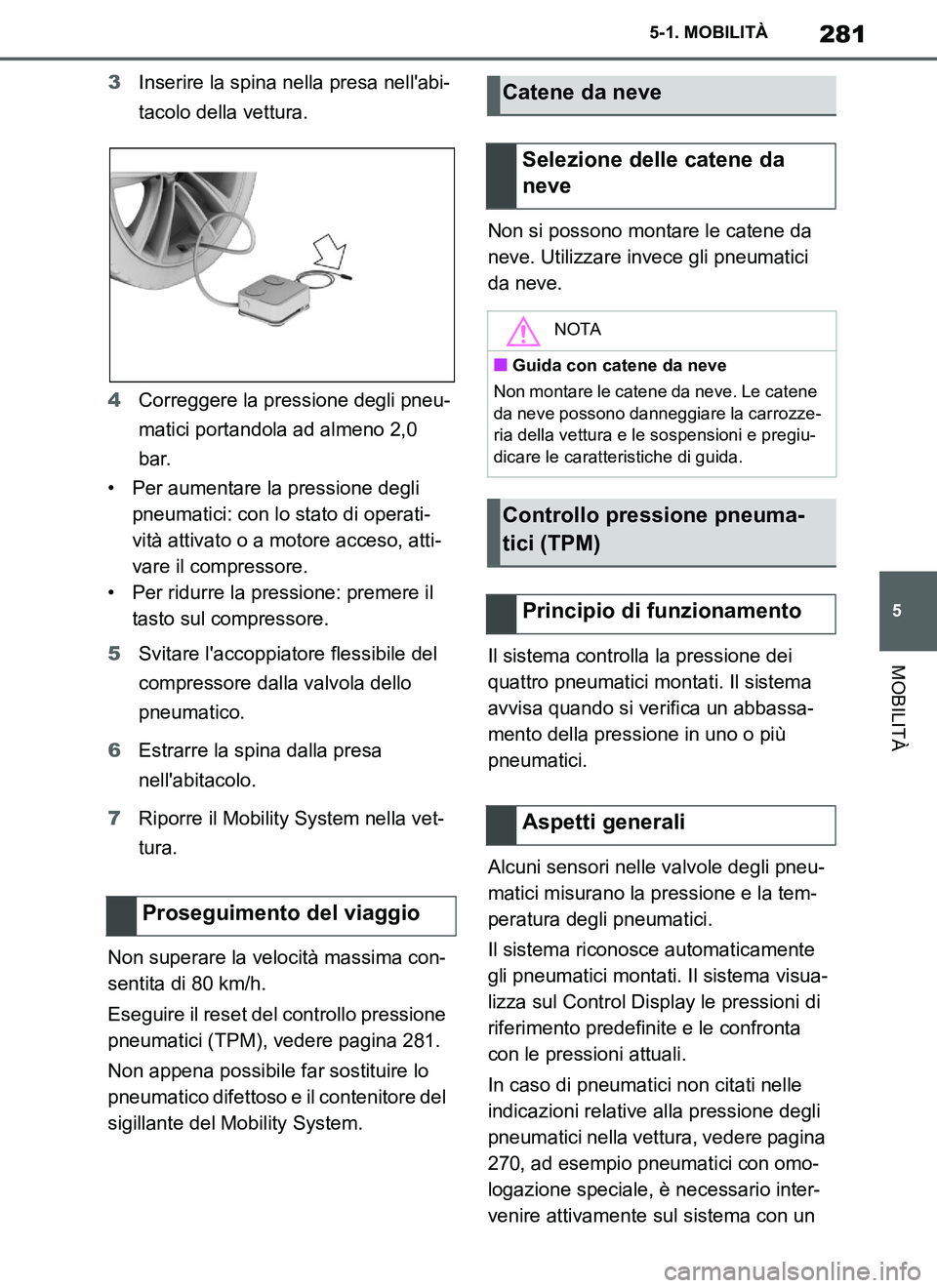

281
5
Supra Owner's Manual_EL
5-1. MOBILITÀ
MOBILITÀ
3Inserire la spina nella presa nell'abi-
tacolo della vettura.
4Correggere la pressione degli pneu-
matici portandola ad almeno 2,0
bar.
• Per aumentare la pressione degli
pneumatici: con lo stato di operati-
vità attivato o a motore acceso, atti-
vare il compressore.
• Per ridurre la pressione: premere il
tasto sul compressore.
5Svitare l'accoppiatore flessibile del
compressore dalla valvola dello
pneumatico.
6Estrarre la spina dalla presa
nell'abitacolo.
7Riporre il Mobility System nella vet-
tura.
Non superare la velocità massima con-
sentita di 80 km/h.
Eseguire il reset del controllo pressione
pneumatici (TPM), vedere pagina 281.
Non appena possibile far sostituire lo
pneumatico difettoso e il contenitore del
sigillante del Mobility System.Non si possono montare le catene da
neve. Utilizzare invece gli pneumatici
da neve.
Il sistema controlla la pressione dei
quattro pneumatici montati. Il sistema
avvisa quando si verifica un abbassa-
mento della pressione in uno o più
pneumatici.
Alcuni sensori nelle valvole degli pneu-
matici misurano la pressione e la tem-
peratura degli pneumatici.
Il sistema riconosce automaticamente
gli pneumatici montati. Il sistema visua-
lizza sul Control Display le pressioni di
riferimento predefinite e le confronta
con le pressioni attuali.
In caso di pneumatici non citati nelle
indicazioni relative alla pressione degli
pneumatici nella vettura, vedere pagina
270, ad esempio pneumatici con omo-
logazione speciale, è necessario inter-
venire attivamente sul sistema con un
Proseguimento del viaggio
Catene da neve
Selezione delle catene da
neve
NOTA
■Guida con catene da neve
Non montare le catene da neve. Le catene
da neve possono danneggiare la carrozze-
ria della vettura e le sospensioni e pregiu-
dicare le caratteristiche di guida.
Controllo pressione pneuma-
tici (TPM)
Principio di funzionamento
Aspetti generali
Supra_OM_Italian_OM99T09L.book 281 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

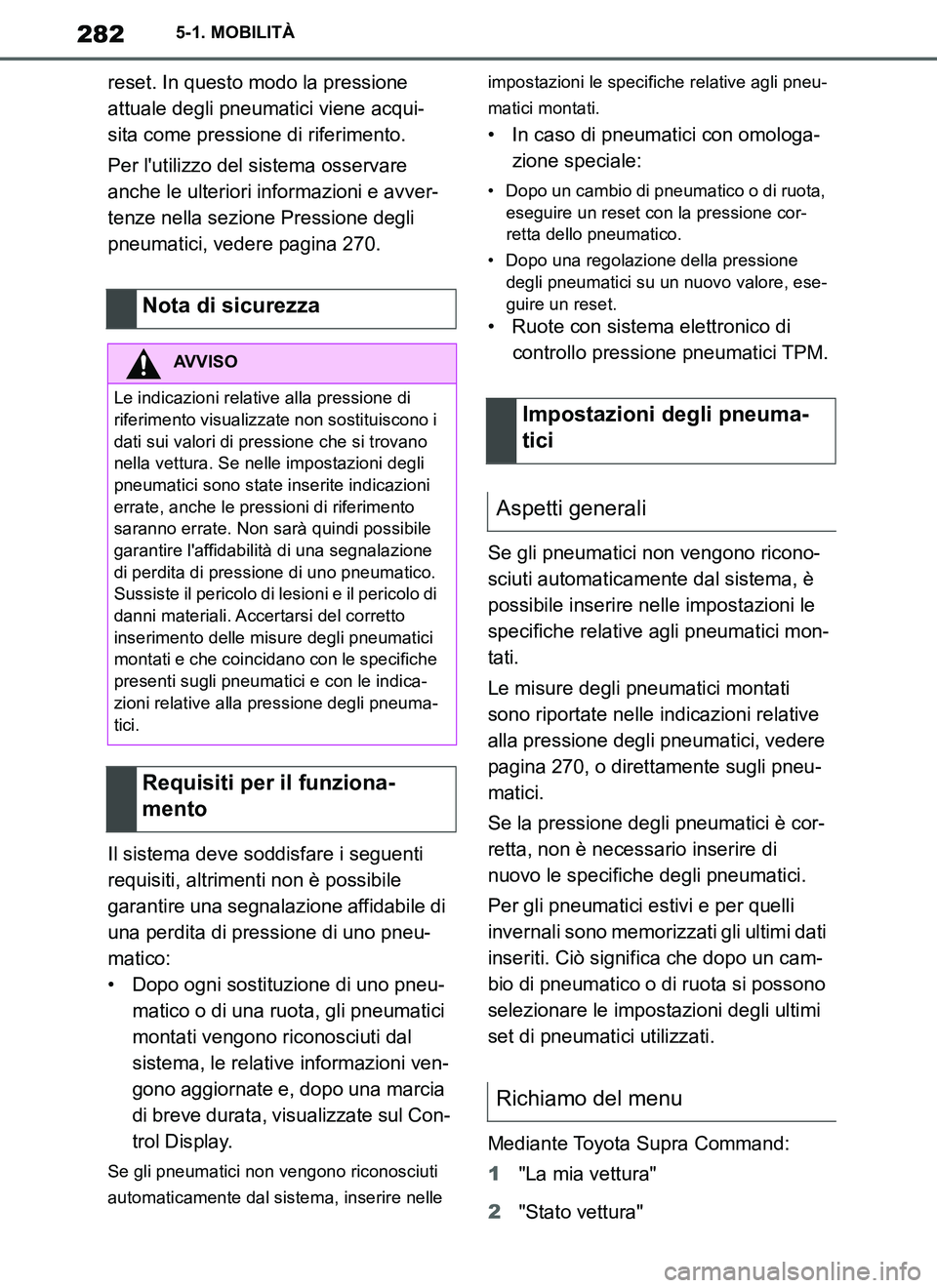

282
Supra Owner's Manual_EL
5-1. MOBILITÀ
reset. In questo modo la pressione
attuale degli pneumatici viene acqui-
sita come pressione di riferimento.
Per l'utilizzo del sistema osservare
anche le ulteriori informazioni e avver-
tenze nella sezione Pressione degli
pneumatici, vedere pagina 270.
Il sistema deve soddisfare i seguenti
requisiti, altrimenti non è possibile
garantire una segnalazione affidabile di
una perdita di pressione di uno pneu-
matico:
• Dopo ogni sostituzione di uno pneu-
matico o di una ruota, gli pneumatici
montati vengono riconosciuti dal
sistema, le relative informazioni ven-
gono aggiornate e, dopo una marcia
di breve durata, visualizzate sul Con-
trol Display.
Se gli pneumatici non vengono riconosciuti
automaticamente dal sistema, inserire nelle impostazioni le specifiche relative agli pneu-
matici montati.
• In caso di pneumatici con omologa-
zione speciale:
• Dopo un cambio di pneumatico o di ruota,
eseguire un reset con la pressione cor-
retta dello pneumatico.
• Dopo una regolazione della pressione
degli pneumatici su un nuovo valore, ese-
guire un reset.
• Ruote con sistema elettronico di
controllo pressione pneumatici TPM.
Se gli pneumatici non vengono ricono-
sciuti automaticamente dal sistema, è
possibile inserire nelle impostazioni le
specifiche relative agli pneumatici mon-
tati.
Le misure degli pneumatici montati
sono riportate nelle indicazioni relative
alla pressione degli pneumatici, vedere
pagina 270, o direttamente sugli pneu-
matici.
Se la pressione degli pneumatici è cor-
retta, non è necessario inserire di
nuovo le specifiche degli pneumatici.
Per gli pneumatici estivi e per quelli
invernali sono memorizzati gli ultimi dati
inseriti. Ciò significa che dopo un cam-
bio di pneumatico o di ruota si possono
selezionare le impostazioni degli ultimi
set di pneumatici utilizzati.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Stato vettura"Nota di sicurezza
AVVISO
Le indicazioni relative alla pressione di
riferimento visualizzate non sostituiscono i
dati sui valori di pressione che si trovano
nella vettura. Se nelle impostazioni degli
pneumatici sono state inserite indicazioni
errate, anche le pressioni di riferimento
saranno errate. Non sarà quindi possibile
garantire l'affidabilità di una segnalazione
di perdita di pressione di uno pneumatico.
Sussiste il pericolo di lesioni e il pericolo di
danni materiali. Accertarsi del corretto
inserimento delle misure degli pneumatici
montati e che coincidano con le specifiche
presenti sugli pneumatici e con le indica-
zioni relative alla pressione degli pneuma-
tici.
Requisiti per il funziona-
mento
Impostazioni degli pneuma-
tici
Aspetti generali
Richiamo del menu
Supra_OM_Italian_OM99T09L.book 282 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

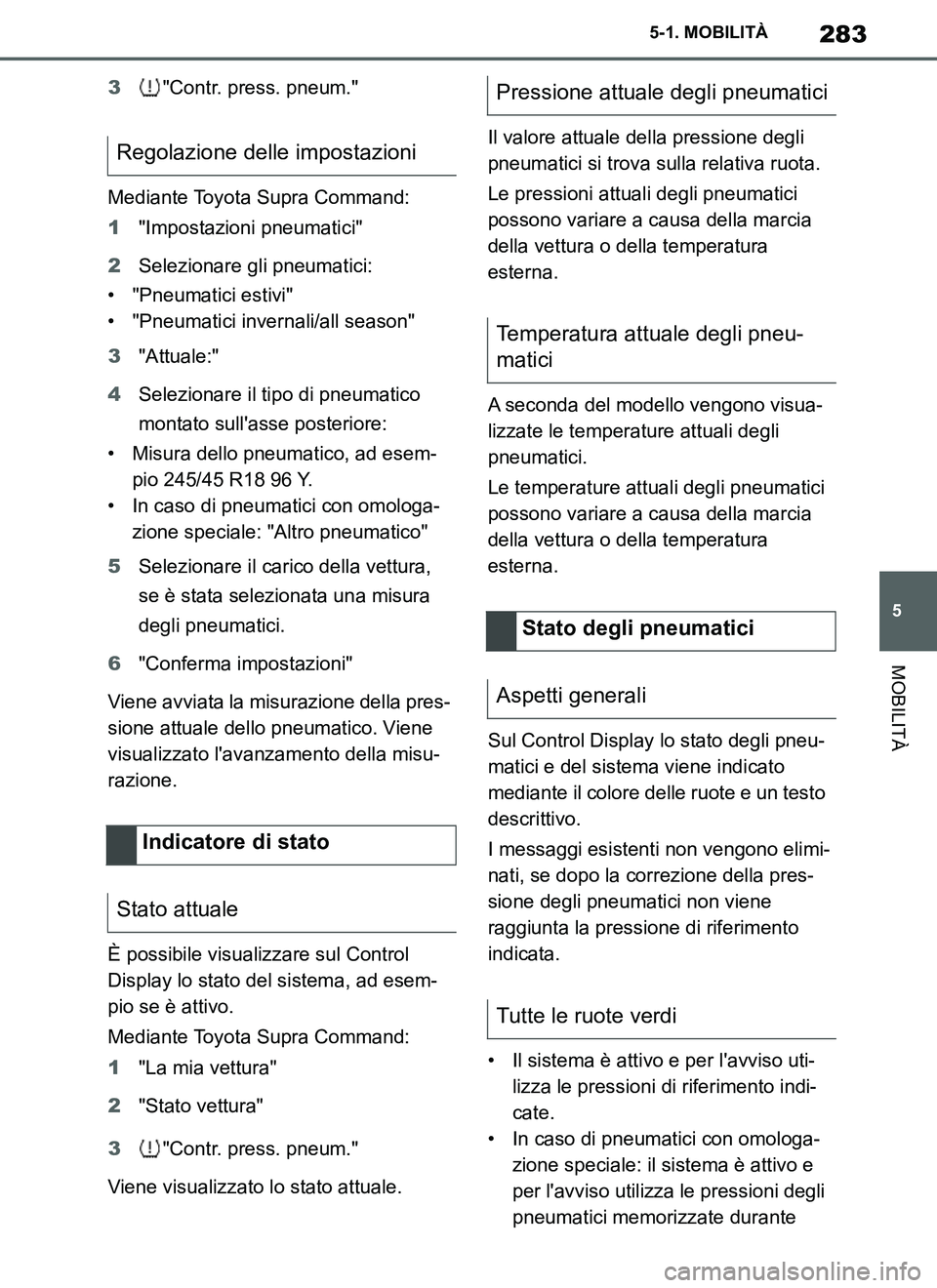

283
5
Supra Owner's Manual_EL
5-1. MOBILITÀ
MOBILITÀ
3"Contr. press. pneum."
Mediante Toyota Supra Command:
1"Impostazioni pneumatici"
2Selezionare gli pneumatici:
• "Pneumatici estivi"
• "Pneumatici invernali/all season"
3"Attuale:"
4Selezionare il tipo di pneumatico
montato sull'asse posteriore:
• Misura dello pneumatico, ad esem-
pio 245/45 R18 96 Y.
• In caso di pneumatici con omologa-
zione speciale: "Altro pneumatico"
5Selezionare il carico della vettura,
se è stata selezionata una misura
degli pneumatici.
6"Conferma impostazioni"
Viene avviata la misurazione della pres-
sione attuale dello pneumatico. Viene
visualizzato l'avanzamento della misu-
razione.
È possibile visualizzare sul Control
Display lo stato del sistema, ad esem-
pio se è attivo.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Stato vettura"
3"Contr. press. pneum."
Viene visualizzato lo stato attuale.Il valore attuale della pressione degli
pneumatici si trova sulla relativa ruota.
Le pressioni attuali degli pneumatici
possono variare a causa della marcia
della vettura o della temperatura
esterna.
A seconda del modello vengono visua-
lizzate le temperature attuali degli
pneumatici.
Le temperature attuali degli pneumatici
possono variare a causa della marcia
della vettura o della temperatura
esterna.
Sul Control Display lo stato degli pneu-
matici e del sistema viene indicato
mediante il colore delle ruote e un testo
descrittivo.
I messaggi esistenti non vengono elimi-
nati, se dopo la correzione della pres-
sione degli pneumatici non viene
raggiunta la pressione di riferimento
indicata.
• Il sistema è attivo e per l'avviso uti-
lizza le pressioni di riferimento indi-
cate.
• In caso di pneumatici con omologa-
zione speciale: il sistema è attivo e
per l'avviso utilizza le pressioni degli
pneumatici memorizzate durante
Regolazione delle impostazioni
Indicatore di stato
Stato attuale
Pressione attuale degli pneumatici
Temperatura attuale degli pneu-
matici
Stato degli pneumatici
Aspetti generali
Tutte le ruote verdi
Supra_OM_Italian_OM99T09L.book 283 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

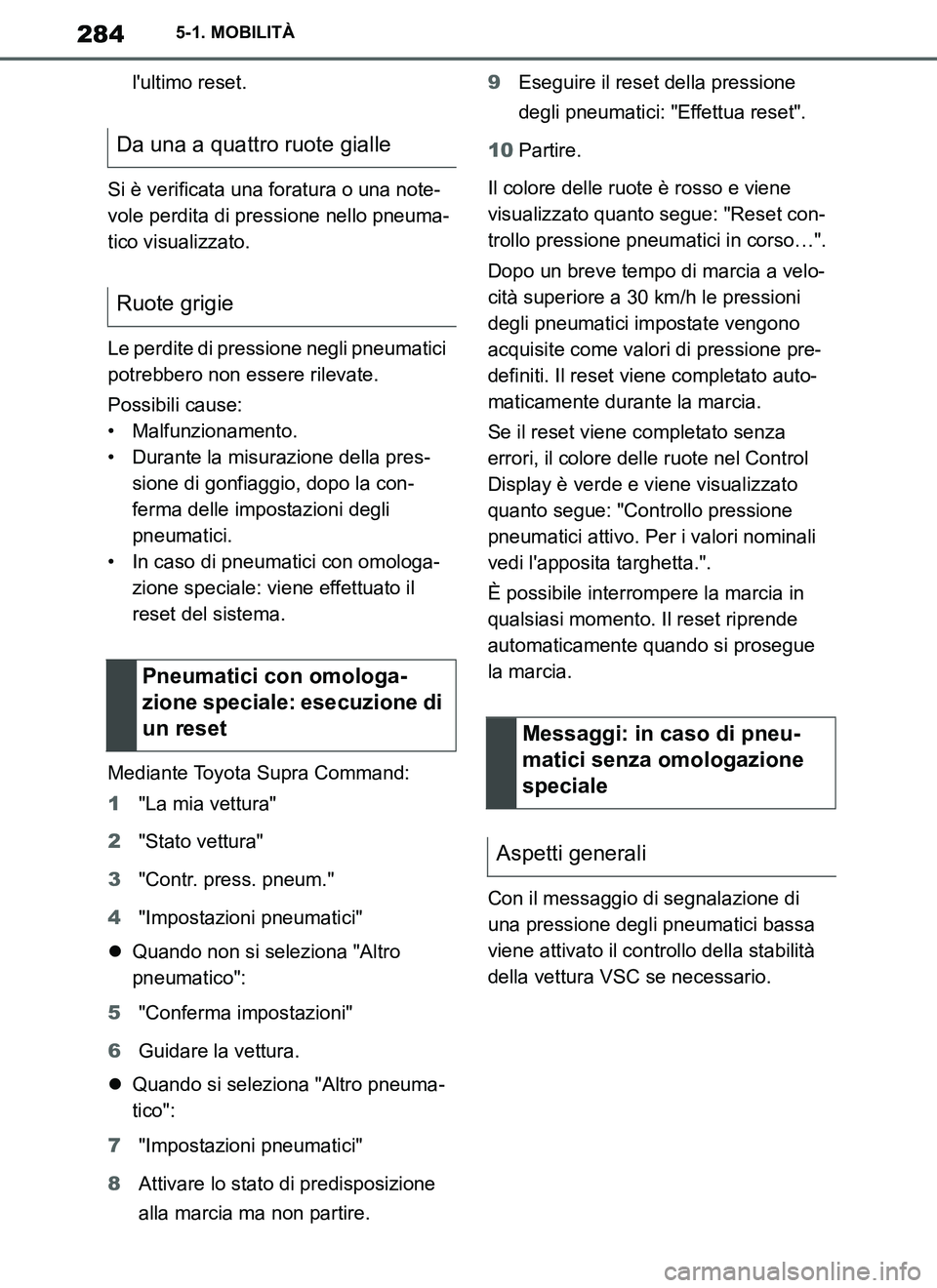

284
Supra Owner's Manual_EL
5-1. MOBILITÀ
l'ultimo reset.
Si è verificata una foratura o una note-
vole perdita di pressione nello pneuma-
tico visualizzato.
Le perdite di pressione negli pneumatici
potrebbero non essere rilevate.
Possibili cause:
• Malfunzionamento.
• Durante la misurazione della pres-
sione di gonfiaggio, dopo la con-
ferma delle impostazioni degli
pneumatici.
• In caso di pneumatici con omologa-
zione speciale: viene effettuato il
reset del sistema.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Stato vettura"
3"Contr. press. pneum."
4"Impostazioni pneumatici"
Quando non si seleziona "Altro
pneumatico":
5"Conferma impostazioni"
6Guidare la vettura.
Quando si seleziona "Altro pneuma-
tico":
7"Impostazioni pneumatici"
8Attivare lo stato di predisposizione
alla marcia ma non partire.9Eseguire il reset della pressione
degli pneumatici: "Effettua reset".
10Partire.
Il colore delle ruote è rosso e viene
visualizzato quanto segue: "Reset con-
trollo pressione pneumatici in corso…".
Dopo un breve tempo di marcia a velo-
cità superiore a 30 km/h le pressioni
degli pneumatici impostate vengono
acquisite come valori di pressione pre-
definiti. Il reset viene completato auto-
maticamente durante la marcia.
Se il reset viene completato senza
errori, il colore delle ruote nel Control
Display è verde e viene visualizzato
quanto segue: "Controllo pressione
pneumatici attivo. Per i valori nominali
vedi l'apposita targhetta.".
È possibile interrompere la marcia in
qualsiasi momento. Il reset riprende
automaticamente quando si prosegue
la marcia.
Con il messaggio di segnalazione di
una pressione degli pneumatici bassa
viene attivato il controllo della stabilità
della vettura VSC se necessario.
Da una a quattro ruote gialle
Ruote grigie
Pneumatici con omologa-
zione speciale: esecuzione di
un reset
Messaggi: in caso di pneu-
matici senza omologazione
speciale
Aspetti generali
Supra_OM_Italian_OM99T09L.book 284 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

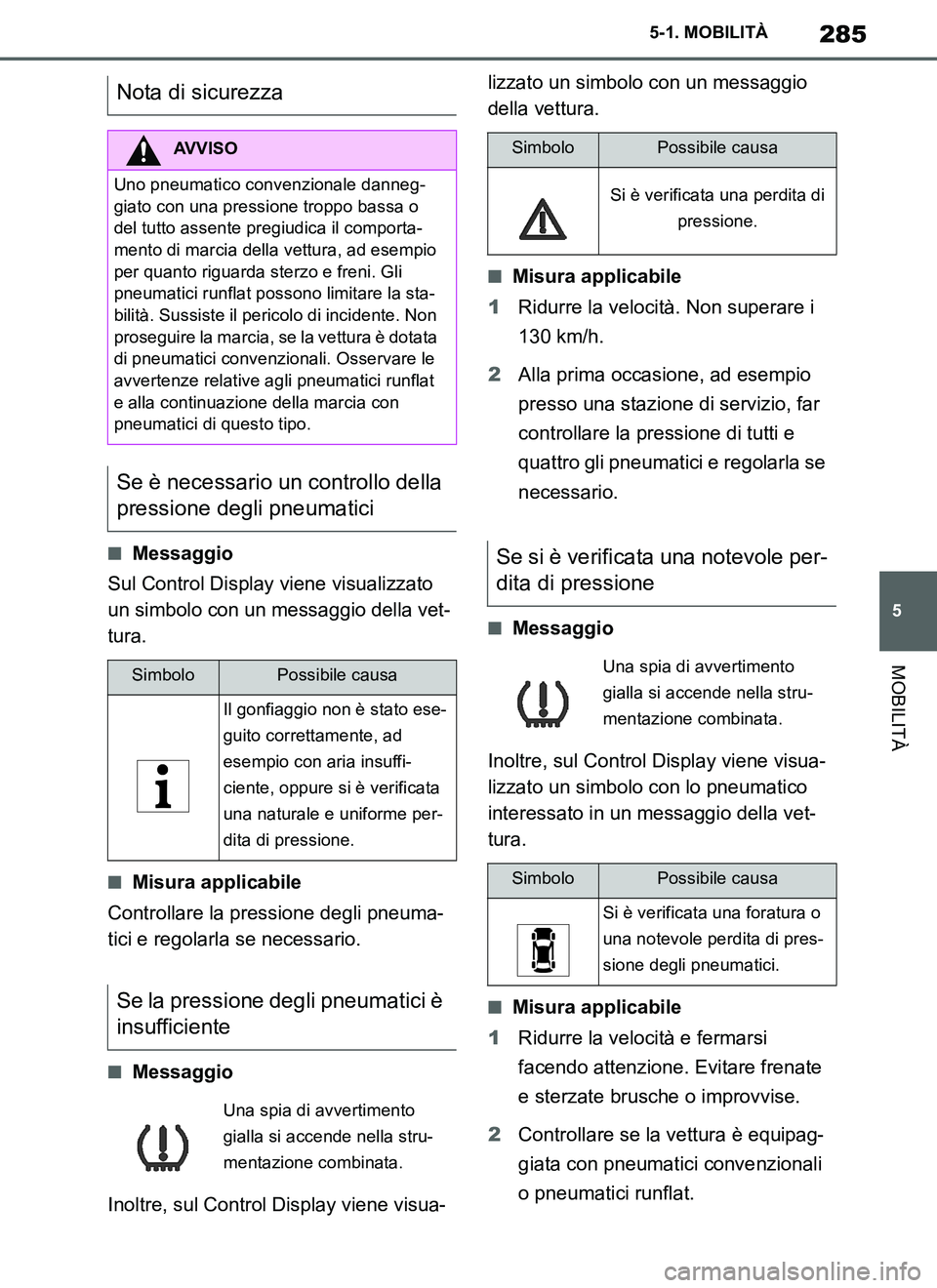

285
5
Supra Owner's Manual_EL
5-1. MOBILITÀ
MOBILITÀ
■Messaggio
Sul Control Display viene visualizzato
un simbolo con un messaggio della vet-
tura.
■Misura applicabile
Controllare la pressione degli pneuma-
tici e regolarla se necessario.
■Messaggio
Inoltre, sul Control Display viene visua-lizzato un simbolo con un messaggio
della vettura.
■Misura applicabile
1Ridurre la velocità. Non superare i
130 km/h.
2Alla prima occasione, ad esempio
presso una stazione di servizio, far
controllare la pressione di tutti e
quattro gli pneumatici e regolarla se
necessario.
■Messaggio
Inoltre, sul Control Display viene visua-
lizzato un simbolo con lo pneumatico
interessato in un messaggio della vet-
tura.
■Misura applicabile
1Ridurre la velocità e fermarsi
facendo attenzione. Evitare frenate
e sterzate brusche o improvvise.
2Controllare se la vettura è equipag-
giata con pneumatici convenzionali
o pneumatici runflat.
Nota di sicurezza
AVVISO
Uno pneumatico convenzionale danneg-
giato con una pressione troppo bassa o
del tutto assente pregiudica il comporta-
mento di marcia della vettura, ad esempio
per quanto riguarda sterzo e freni. Gli
pneumatici runflat possono limitare la sta-
bilità. Sussiste il pericolo di incidente. Non
proseguire la marcia, se la vettura è dotata
di pneumatici convenzionali. Osservare le
avvertenze relative agli pneumatici runflat
e alla continuazione della marcia con
pneumatici di questo tipo.
Se è necessario un controllo della
pressione degli pneumatici
SimboloPossibile causa
Il gonfiaggio non è stato ese-
guito correttamente, ad
esempio con aria insuffi-
ciente, oppure si è verificata
una naturale e uniforme per-
dita di pressione.
Se la pressione degli pneumatici è
insufficiente
Una spia di avvertimento
gialla si accende nella stru-
mentazione combinata.
SimboloPossibile causa
Si è verificata una perdita di
pressione.
Se si è verificata una notevole per-
dita di pressione
Una spia di avvertimento
gialla si accende nella stru-
mentazione combinata.
SimboloPossibile causa
Si è verificata una foratura o
una notevole perdita di pres-
sione degli pneumatici.
Supra_OM_Italian_OM99T09L.book 285 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

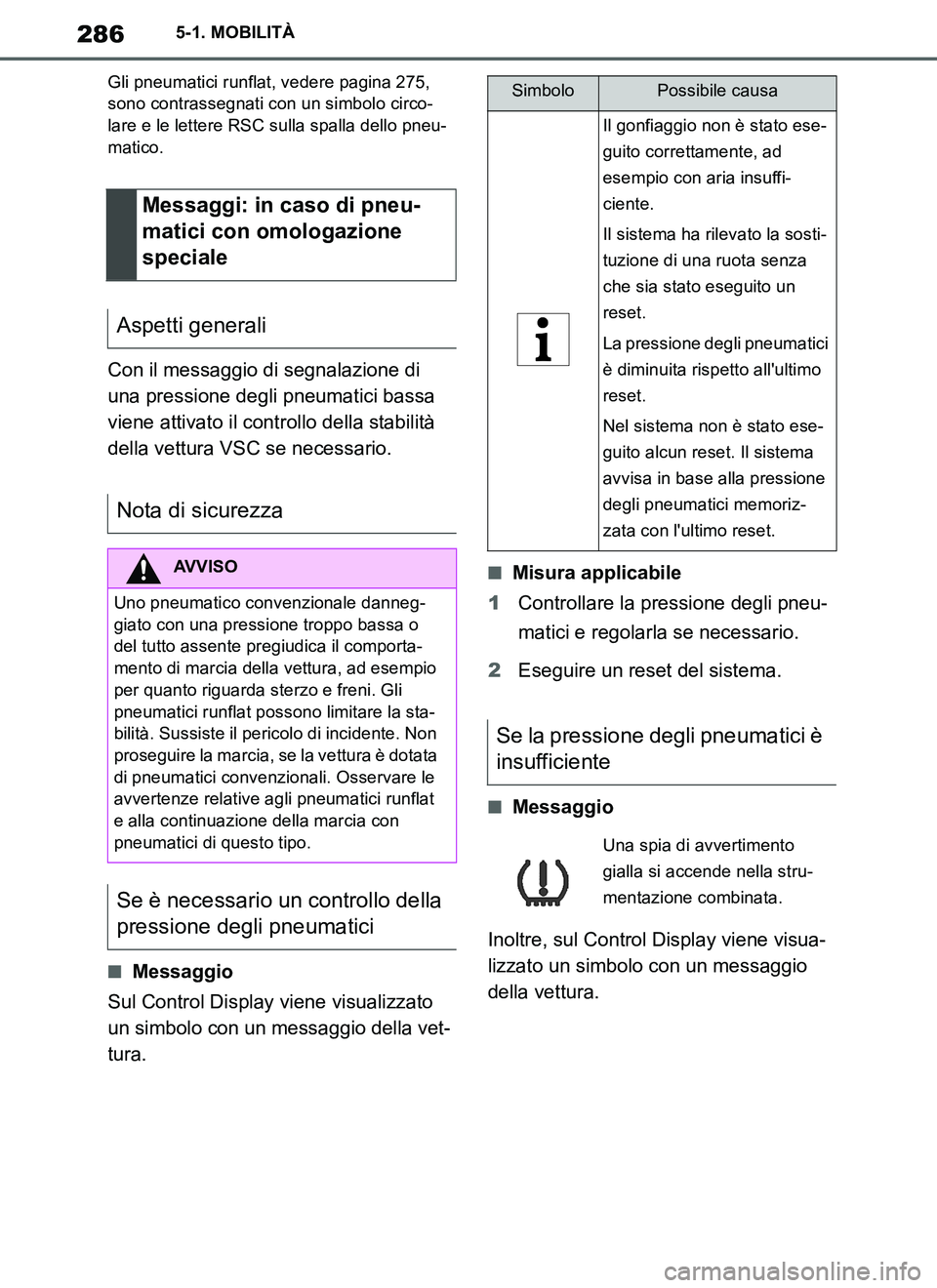

286
Supra Owner's Manual_EL
5-1. MOBILITÀ
Gli pneumatici runflat, vedere pagina 275,
sono contrassegnati con un simbolo circo-
lare e le lettere RSC sulla spalla dello pneu-
matico.
Con il messaggio di segnalazione di
una pressione degli pneumatici bassa
viene attivato il controllo della stabilità
della vettura VSC se necessario.
■Messaggio
Sul Control Display viene visualizzato
un simbolo con un messaggio della vet-
tura.
■Misura applicabile
1Controllare la pressione degli pneu-
matici e regolarla se necessario.
2Eseguire un reset del sistema.
■Messaggio
Inoltre, sul Control Display viene visua-
lizzato un simbolo con un messaggio
della vettura.
Messaggi: in caso di pneu-
matici con omologazione
speciale
Aspetti generali
Nota di sicurezza
AVVISO
Uno pneumatico convenzionale danneg-
giato con una pressione troppo bassa o
del tutto assente pregiudica il comporta-
mento di marcia della vettura, ad esempio
per quanto riguarda sterzo e freni. Gli
pneumatici runflat possono limitare la sta-
bilità. Sussiste il pericolo di incidente. Non
proseguire la marcia, se la vettura è dotata
di pneumatici convenzionali. Osservare le
avvertenze relative agli pneumatici runflat
e alla continuazione della marcia con
pneumatici di questo tipo.
Se è necessario un controllo della
pressione degli pneumatici
SimboloPossibile causa
Il gonfiaggio non è stato ese-
guito correttamente, ad
esempio con aria insuffi-
ciente.
Il sistema ha rilevato la sosti-
tuzione di una ruota senza
che sia stato eseguito un
reset.
La pressione degli pneumatici
è diminuita rispetto all'ultimo
reset.
Nel sistema non è stato ese-
guito alcun reset. Il sistema
avvisa in base alla pressione
degli pneumatici memoriz-
zata con l'ultimo reset.
Se la pressione degli pneumatici è
insufficiente
Una spia di avvertimento
gialla si accende nella stru-
mentazione combinata.
Supra_OM_Italian_OM99T09L.book 286 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

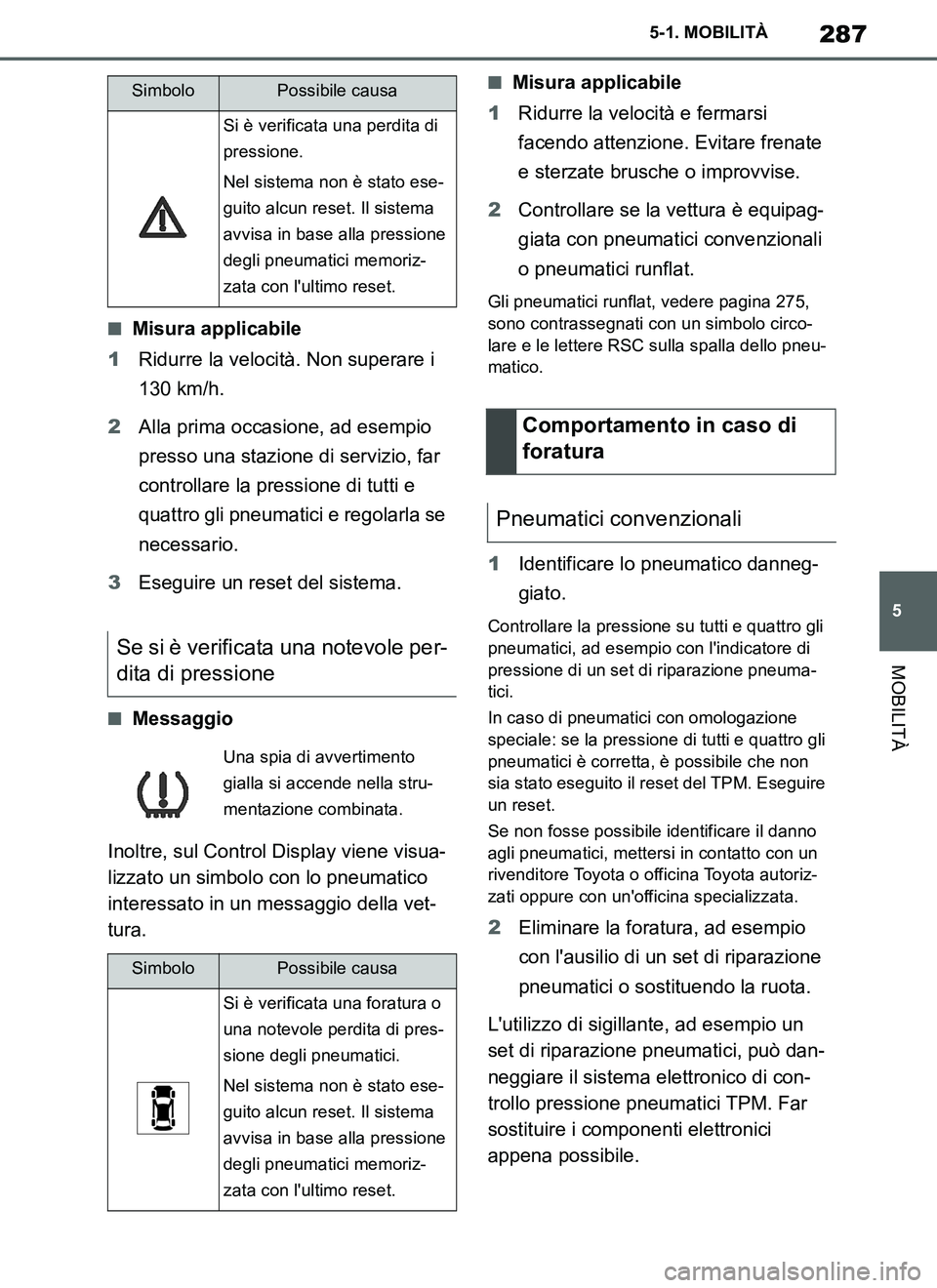

287
5
Supra Owner's Manual_EL
5-1. MOBILITÀ
MOBILITÀ
■Misura applicabile
1Ridurre la velocità. Non superare i
130 km/h.
2Alla prima occasione, ad esempio
presso una stazione di servizio, far
controllare la pressione di tutti e
quattro gli pneumatici e regolarla se
necessario.
3Eseguire un reset del sistema.
■Messaggio
Inoltre, sul Control Display viene visua-
lizzato un simbolo con lo pneumatico
interessato in un messaggio della vet-
tura.
■Misura applicabile
1Ridurre la velocità e fermarsi
facendo attenzione. Evitare frenate
e sterzate brusche o improvvise.
2Controllare se la vettura è equipag-
giata con pneumatici convenzionali
o pneumatici runflat.
Gli pneumatici runflat, vedere pagina 275,
sono contrassegnati con un simbolo circo-
lare e le lettere RSC sulla spalla dello pneu-
matico.
1Identificare lo pneumatico danneg-
giato.
Controllare la pressione su tutti e quattro gli
pneumatici, ad esempio con l'indicatore di
pressione di un set di riparazione pneuma-
tici.
In caso di pneumatici con omologazione
speciale: se la pressione di tutti e quattro gli
pneumatici è corretta, è possibile che non
sia stato eseguito il reset del TPM. Eseguire
un reset.
Se non fosse possibile identificare il danno
agli pneumatici, mettersi in contatto con un
rivenditore Toyota o officina Toyota autoriz-
zati oppure con un'officina specializzata.
2Eliminare la foratura, ad esempio
con l'ausilio di un set di riparazione
pneumatici o sostituendo la ruota.
L'utilizzo di sigillante, ad esempio un
set di riparazione pneumatici, può dan-
neggiare il sistema elettronico di con-
trollo pressione pneumatici TPM. Far
sostituire i componenti elettronici
appena possibile.
SimboloPossibile causa
Si è verificata una perdita di
pressione.
Nel sistema non è stato ese-
guito alcun reset. Il sistema
avvisa in base alla pressione
degli pneumatici memoriz-
zata con l'ultimo reset.
Se si è verificata una notevole per-
dita di pressione
Una spia di avvertimento
gialla si accende nella stru-
mentazione combinata.
SimboloPossibile causa
Si è verificata una foratura o
una notevole perdita di pres-
sione degli pneumatici.
Nel sistema non è stato ese-
guito alcun reset. Il sistema
avvisa in base alla pressione
degli pneumatici memoriz-
zata con l'ultimo reset.
Comportamento in caso di
foratura
Pneumatici convenzionali
Supra_OM_Italian_OM99T09L.book 287 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

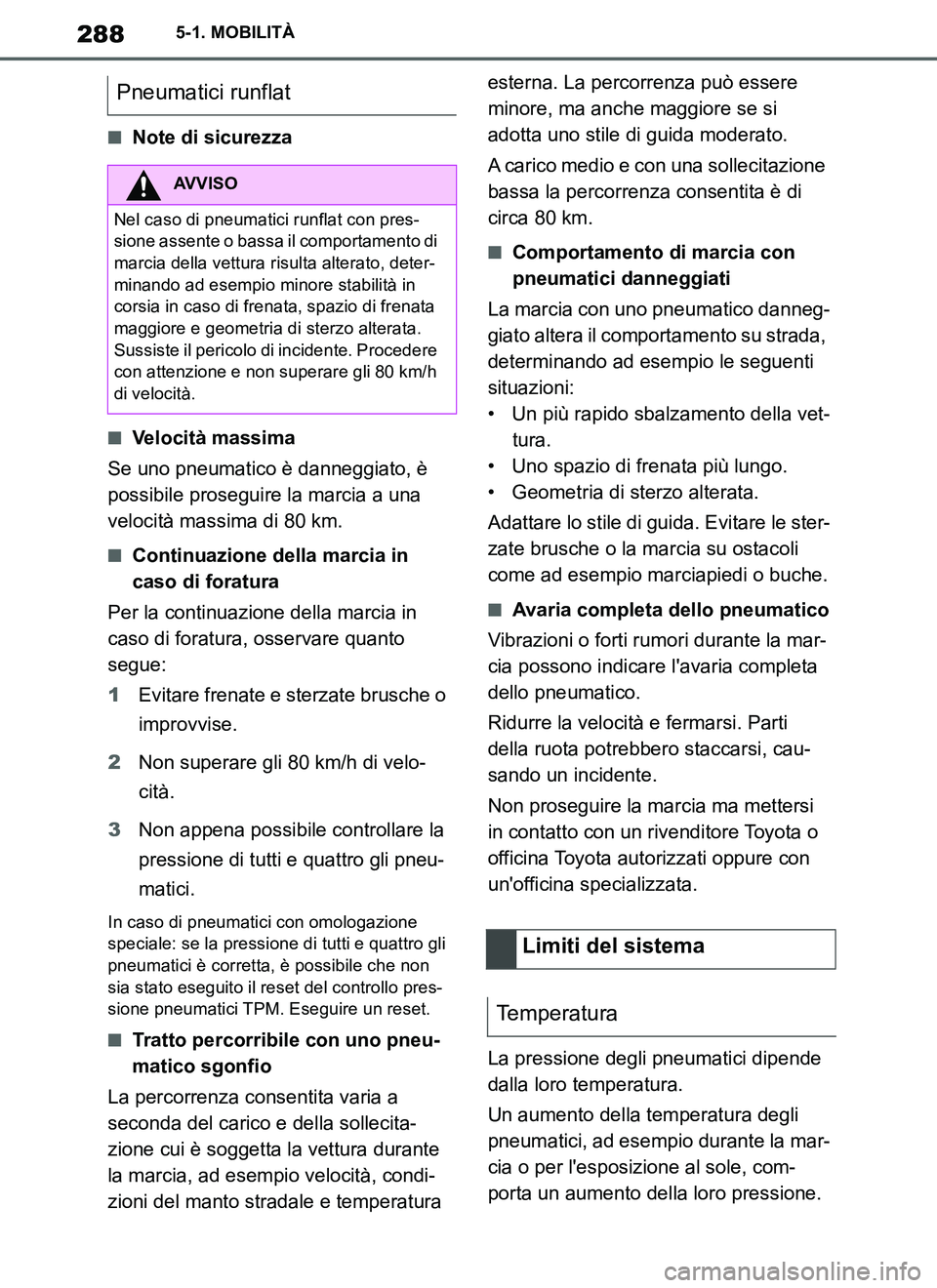

288
Supra Owner's Manual_EL
5-1. MOBILITÀ
■Note di sicurezza
■Velocità massima
Se uno pneumatico è danneggiato, è
possibile proseguire la marcia a una
velocità massima di 80 km.
■Continuazione della marcia in
caso di foratura
Per la continuazione della marcia in
caso di foratura, osservare quanto
segue:
1Evitare frenate e sterzate brusche o
improvvise.
2Non superare gli 80 km/h di velo-
cità.
3Non appena possibile controllare la
pressione di tutti e quattro gli pneu-
matici.
In caso di pneumatici con omologazione
speciale: se la pressione di tutti e quattro gli
pneumatici è corretta, è possibile che non
sia stato eseguito il reset del controllo pres-
sione pneumatici TPM. Eseguire un reset.
■Tratto percorribile con uno pneu-
matico sgonfio
La percorrenza consentita varia a
seconda del carico e della sollecita-
zione cui è soggetta la vettura durante
la marcia, ad esempio velocità, condi-
zioni del manto stradale e temperatura esterna. La percorrenza può essere
minore, ma anche maggiore se si
adotta uno stile di guida moderato.
A carico medio e con una sollecitazione
bassa la percorrenza consentita è di
circa 80 km.
■Comportamento di marcia con
pneumatici danneggiati
La marcia con uno pneumatico danneg-
giato altera il comportamento su strada,
determinando ad esempio le seguenti
situazioni:
• Un più rapido sbalzamento della vet-
tura.
• Uno spazio di frenata più lungo.
• Geometria di sterzo alterata.
Adattare lo stile di guida. Evitare le ster-
zate brusche o la marcia su ostacoli
come ad esempio marciapiedi o buche.
■Avaria completa dello pneumatico
Vibrazioni o forti rumori durante la mar-
cia possono indicare l'avaria completa
dello pneumatico.
Ridurre la velocità e fermarsi. Parti
della ruota potrebbero staccarsi, cau-
sando un incidente.
Non proseguire la marcia ma mettersi
in contatto con un rivenditore Toyota o
officina Toyota autorizzati oppure con
un'officina specializzata.
La pressione degli pneumatici dipende
dalla loro temperatura.
Un aumento della temperatura degli
pneumatici, ad esempio durante la mar-
cia o per l'esposizione al sole, com-
porta un aumento della loro pressione.
Pneumatici runflat
AVVISO
Nel caso di pneumatici runflat con pres-
sione assente o bassa il comportamento di
marcia della vettura risulta alterato, deter-
minando ad esempio minore stabilità in
corsia in caso di frenata, spazio di frenata
maggiore e geometria di sterzo alterata.
Sussiste il pericolo di incidente. Procedere
con attenzione e non superare gli 80 km/h
di velocità.
Limiti del sistema
Temperatura
Supra_OM_Italian_OM99T09L.book 288 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

289
5
Supra Owner's Manual_EL
5-1. MOBILITÀ
MOBILITÀ
La pressione degli pneumatici si riduce
quando cala la temperatura degli pneu-
matici.
A causa di questo comportamento, in
presenza di grossi sbalzi di tempera-
tura può essere generato un avviso
sulla base dei limiti impostati.
Dopo un avviso determinato dalla tem-
peratura, le pressioni di riferimento ven-
gono di nuovo visualizzate sul Control
Display dopo una breve marcia.
Il sistema non è in grado di segnalare
danni gravi e improvvisi dovuti ad
agenti esterni.
Pneumatici con omologazione speciale:
il sistema non funziona correttamente
se non è stato eseguito un reset, ad
esempio potrebbe essere segnalata
una foratura anziché la pressione degli
pneumatici corretta.• È stata montata una ruota senza
sistema elettronico di controllo pres-
sione pneumatici TPM, ad esempio
una ruota di emergenza: se neces-
sario far controllare le ruote.
• Malfunzionamento: far controllare il
sistema.
• Disturbo dovuto a impianti o disposi-
tivi con la stessa radiofrequenza:
una volta abbandonato il campo di
interferenza il sistema ritorna auto-
maticamente attivo.
• In caso di pneumatici con omologa-
zione speciale: il sistema non è stato
in grado di completare il reset. Ese-
guire un reset del sistema di nuovo.
In presenza di pneumatici runflat o in
caso di utilizzo di un set di riparazione
pneumatici, non è sempre necessario
sostituire immediatamente la ruota in
caso di perdita di pressione in uno
pneumatico danneggiato.
Se necessario, gli attrezzi per la sosti-
tuzione della ruota sono disponibili
come accessori presso un rivenditore
Toyota o officina Toyota autorizzati
oppure un'officina specializzata.
Improvvisa perdita di pressione
degli pneumatici
Reset non eseguito
Malfunzionamento
Messaggio
La spia di avvertimento gialla
prima lampeggia, quindi
rimane accesa fissa. Viene
visualizzato un messaggio
della vettura. Le perdite di
pressione negli pneumatici
non vengono rilevate.
Misura applicabile
Sostituzione di una ruota
Aspetti generali
Supra_OM_Italian_OM99T09L.book 289 ページ ２０１９年２月２０日　水曜日　午前１０時５７分

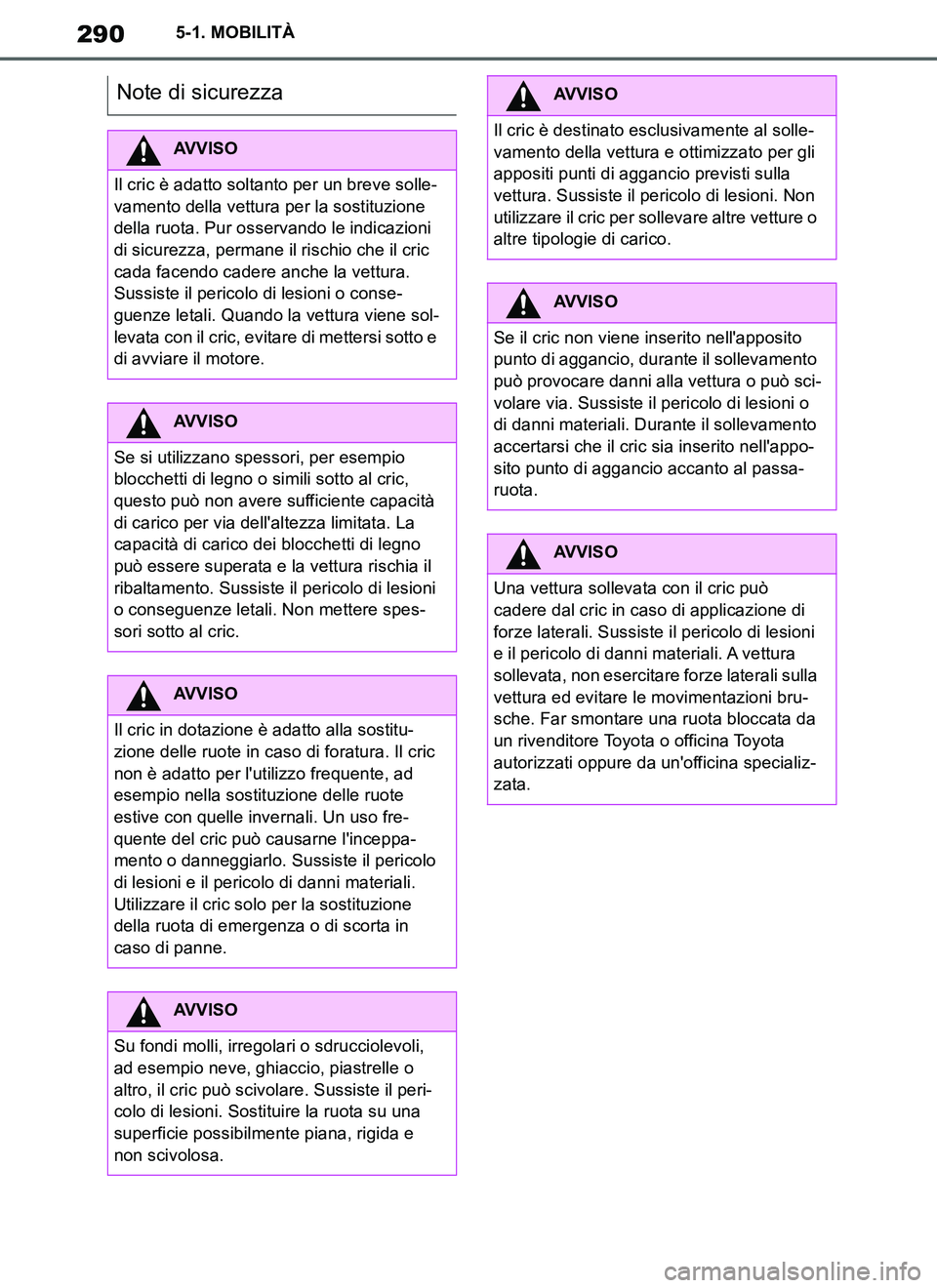

290
Supra Owner's Manual_EL
5-1. MOBILITÀ
Note di sicurezza
AVVISO
Il cric è adatto soltanto per un breve solle-
vamento della vettura per la sostituzione
della ruota. Pur osservando le indicazioni
di sicurezza, permane il rischio che il cric
cada facendo cadere anche la vettura.
Sussiste il pericolo di lesioni o conse-
guenze letali. Quando la vettura viene sol-
levata con il cric, evitare di mettersi sotto e
di avviare il motore.
AVVISO
Se si utilizzano spessori, per esempio
blocchetti di legno o simili sotto al cric,
questo può non avere sufficiente capacità
di carico per via dell'altezza limitata. La
capacità di carico dei blocchetti di legno
può essere superata e la vettura rischia il
ribaltamento. Sussiste il pericolo di lesioni
o conseguenze letali. Non mettere spes-
sori sotto al cric.
AVVISO
Il cric in dotazione è adatto alla sostitu-
zione delle ruote in caso di foratura. Il cric
non è adatto per l'utilizzo frequente, ad
esempio nella sostituzione delle ruote
estive con quelle invernali. Un uso fre-
quente del cric può causarne l'inceppa-
mento o danneggiarlo. Sussiste il pericolo
di lesioni e il pericolo di danni materiali.
Utilizzare il cric solo per la sostituzione
della ruota di emergenza o di scorta in
caso di panne.
AVVISO
Su fondi molli, irregolari o sdrucciolevoli,
ad esempio neve, ghiaccio, piastrelle o
altro, il cric può scivolare. Sussiste il peri-
colo di lesioni. Sostituire la ruota su una
superficie possibilmente piana, rigida e
non scivolosa.
AVVISO
Il cric è destinato esclusivamente al solle-
vamento della vettura e ottimizzato per gli
appositi punti di aggancio previsti sulla
vettura. Sussiste il pericolo di lesioni. Non
utilizzare il cric per sollevare altre vetture o
altre tipologie di carico.
AVVISO
Se il cric non viene inserito nell'apposito
punto di aggancio, durante il sollevamento
può provocare danni alla vettura o può sci-
volare via. Sussiste il pericolo di lesioni o
di danni materiali. Durante il sollevamento
accertarsi che il cric sia inserito nell'appo-
sito punto di aggancio accanto al passa-
ruota.
AVVISO
Una vettura sollevata con il cric può
cadere dal cric in caso di applicazione di
forze laterali. Sussiste il pericolo di lesioni
e il pericolo di danni materiali. A vettura
sollevata, non esercitare forze laterali sulla
vettura ed evitare le movimentazioni bru-
sche. Far smontare una ruota bloccata da
un rivenditore Toyota o officina Toyota
autorizzati oppure da un'officina specializ-
zata.
Supra_OM_Italian_OM99T09L.book 290 ページ ２０１９年２月２０日　水曜日　午前１０時５７分
