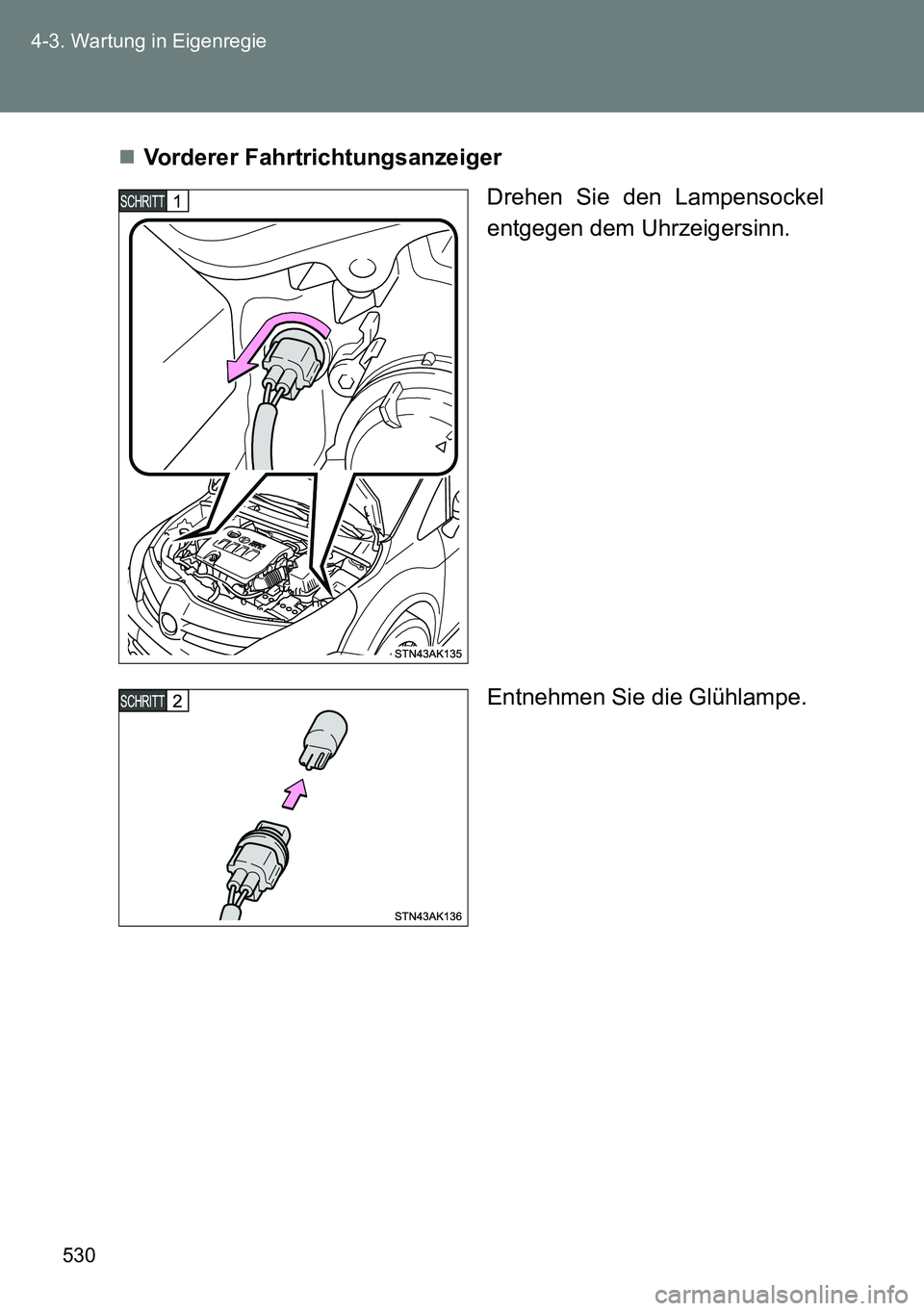

530 4-3. Wartung in Eigenregie
Vorderer Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.

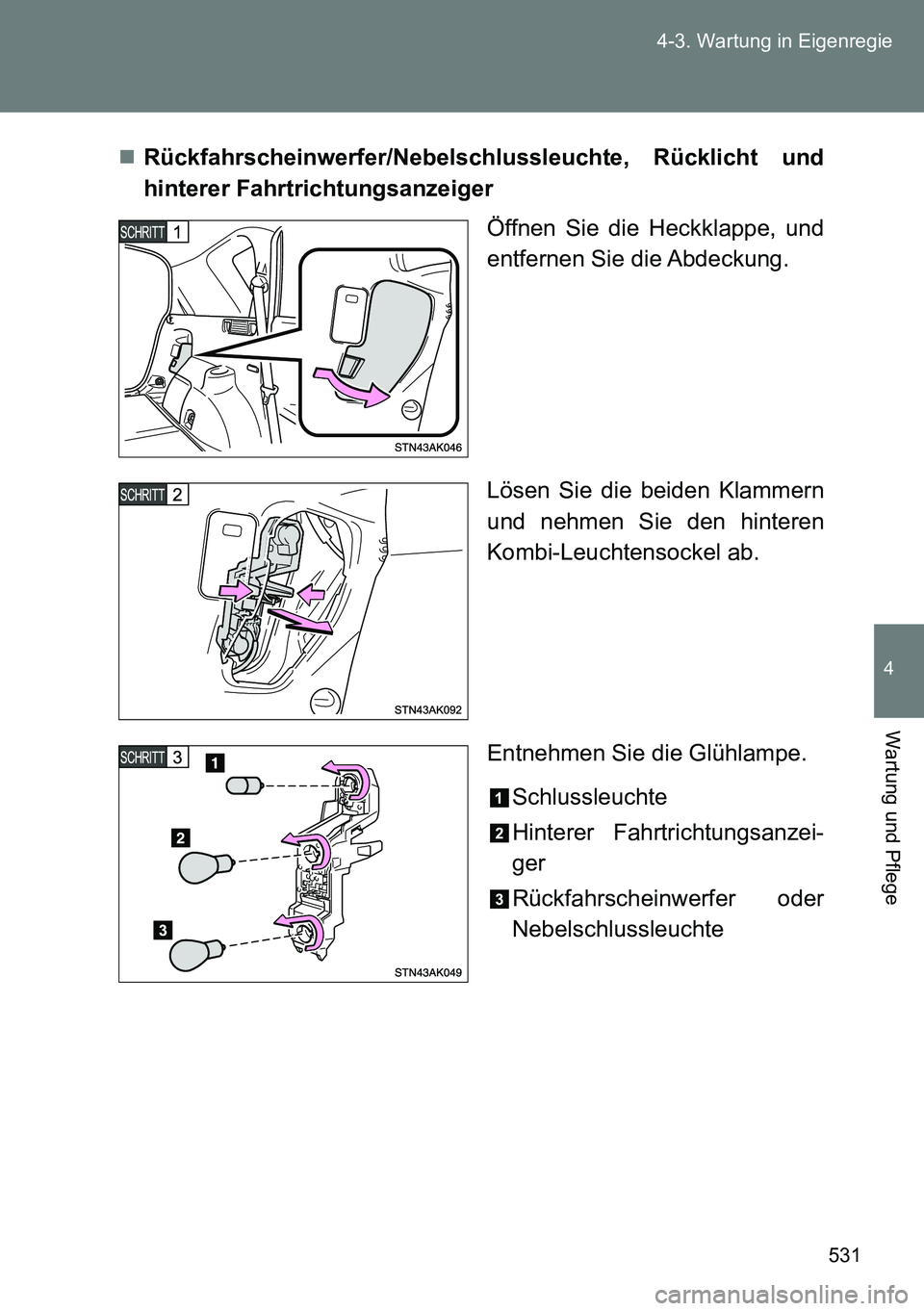

531 4-3. Wartung in Eigenregie
4
Wartung und Pflege
Rückfahrscheinwerfer/Nebelschlussleuchte, Rücklicht und
hinterer Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Lösen Sie die beiden Klammern
und nehmen Sie den hinteren
Kombi-Leuchtensockel ab.
Entnehmen Sie die Glühlampe.
Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Rückfahrscheinwerfer oder
Nebelschlussleuchte

532 4-3. Wartung in Eigenregie
Kennzeichenleuchte
Entfernen Sie die Abdeckung.
Führen Sie einen Schraubendre-
her mit der richtigen Größe in die
Öffnung in der Abdeckung ein,
und entfernen Sie die Abdec-
kung, wie in der Abbildung
gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln
Sie den Schraubendreher mit
Klebeband.
Entnehmen Sie die Glühlampe.
Andere Leuchten als oben aufgeführt
Wenn eine der nachstehend aufgeführten Glühlampen durchge-
brannt ist, lassen Sie diese von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb ersetzen.
Scheinwerfer (Gasentladungsscheinwerfer)
Standlichter vorn/Tagesfahrlicht (Scheinwerfer mit Gasentla-
dungslampen)
Seitliche Fahrtrichtungsanzeiger
Zusatzbremsleuchte
Bremsleuchten

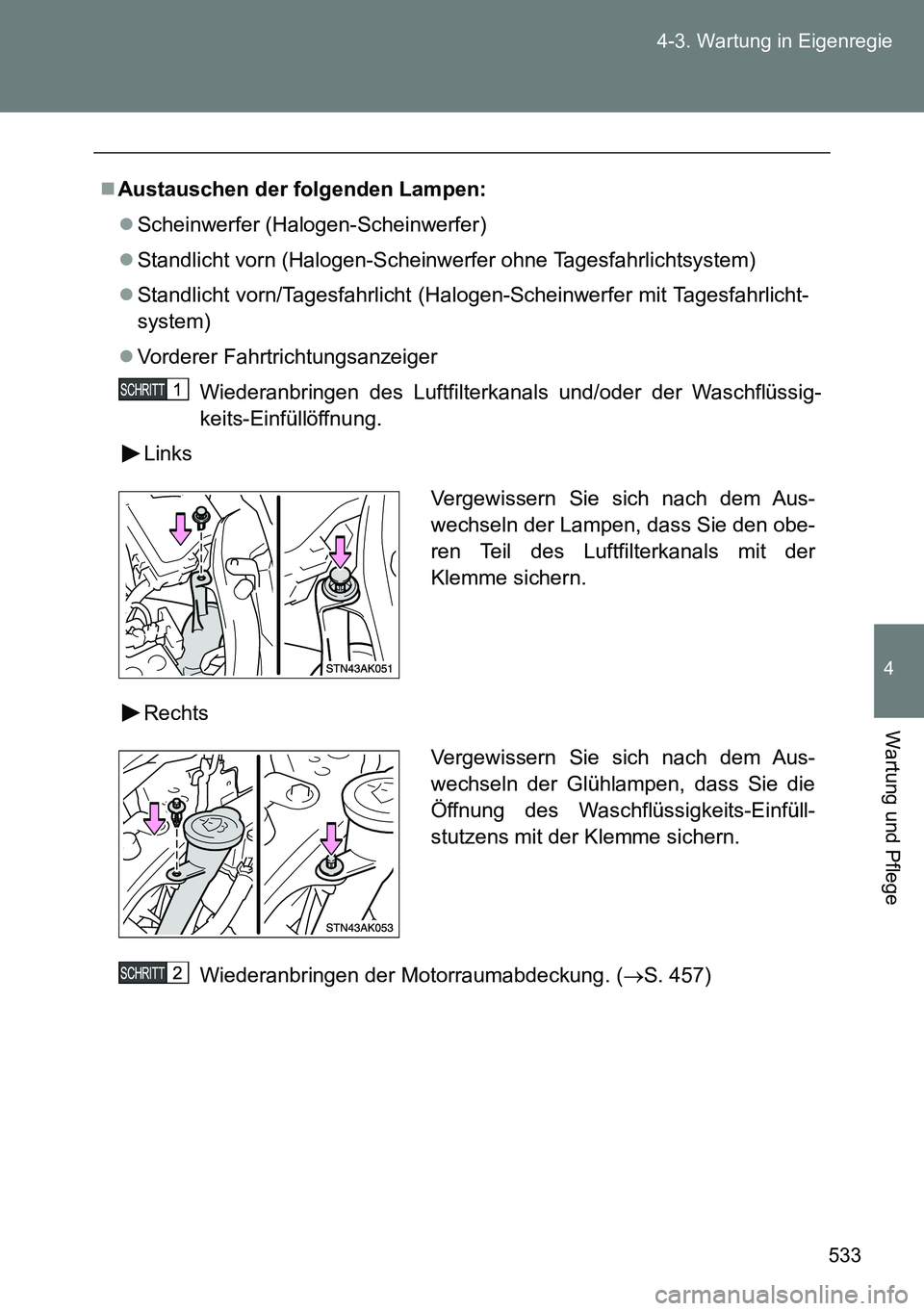

533 4-3. Wartung in Eigenregie
4
Wartung und Pflege
Austauschen der folgenden Lampen:
Scheinwerfer (Halogen-Scheinwerfer)
Standlicht vorn (Halogen-Scheinwerfer ohne Tagesfahrlichtsystem)
Standlicht vorn/Tagesfahrlicht (Halogen-Scheinwerfer mit Tagesfahrlicht-
system)
Vorderer Fahrtrichtungsanzeiger
Wiederanbringen des Luftfilterkanals und/oder der Waschflüssig-
keits-Einfüllöffnung.
Links
Rechts
Wiederanbringen der Motorraumabdeckung. (S. 457)
Vergewissern Sie sich nach dem Aus-
wechseln der Lampen, dass Sie den obe-
ren Teil des Luftfilterkanals mit der
Klemme sichern.
Vergewissern Sie sich nach dem Aus-
wechseln der Glühlampen, dass Sie die
Öffnung des Waschflüssigkeits-Einfüll-
stutzens mit der Klemme sichern.

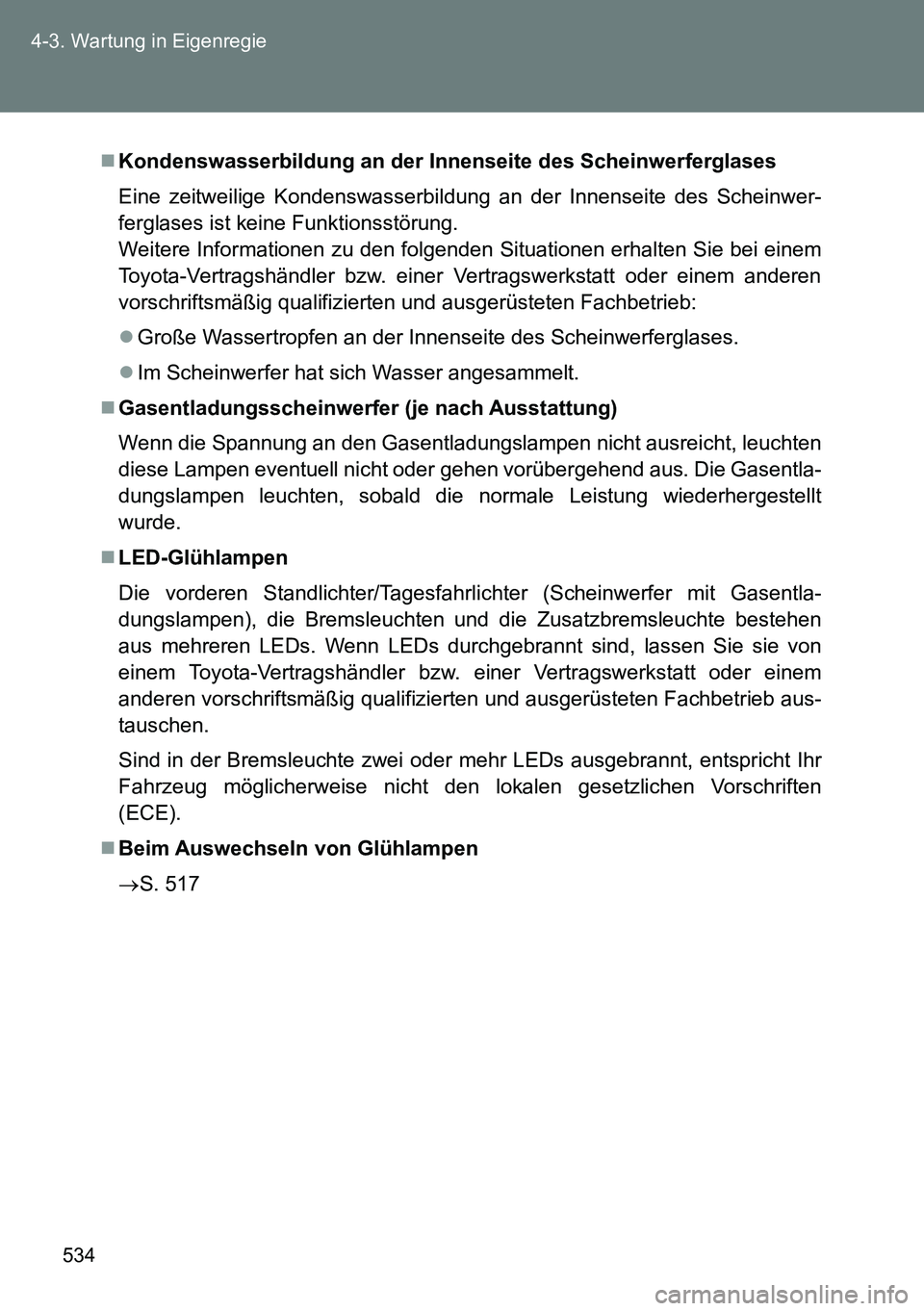

534 4-3. Wartung in Eigenregie
Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwer-
ferglases ist keine Funktionsstörung.
Weitere Informationen zu den folgenden Situationen erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb:
Große Wassertropfen an der Innenseite des Scheinwerferglases.
Im Scheinwerfer hat sich Wasser angesammelt.
Gasentladungsscheinwerfer (je nach Ausstattung)
Wenn die Spannung an den Gasentladungslampen nicht ausreicht, leuchten
diese Lampen eventuell nicht oder gehen vorübergehend aus. Die Gasentla-
dungslampen leuchten, sobald die normale Leistung wiederhergestellt
wurde.
LED-Glühlampen
Die vorderen Standlichter/Tagesfahrlichter (Scheinwerfer mit Gasentla-
dungslampen), die Bremsleuchten und die Zusatzbremsleuchte bestehen
aus mehreren LEDs. Wenn LEDs durchgebrannt sind, lassen Sie sie von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb aus-
tauschen.
Sind in der Bremsleuchte zwei oder mehr LEDs ausgebrannt, entspricht Ihr
Fahrzeug möglicherweise nicht den lokalen gesetzlichen Vorschriften
(ECE).
Beim Auswechseln von Glühlampen
S. 517

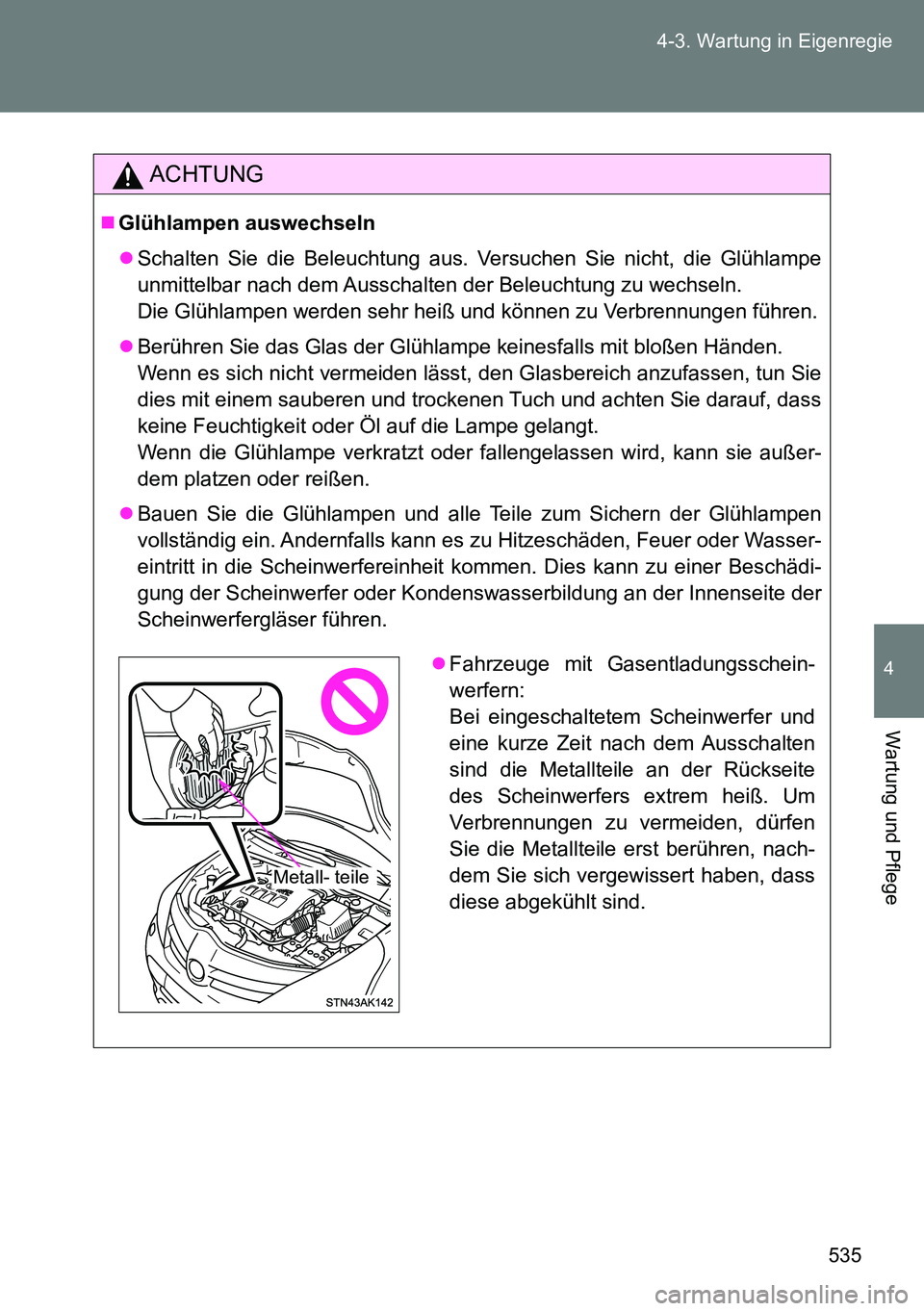

535 4-3. Wartung in Eigenregie
4
Wartung und Pflege
ACHTUNG
Glühlampen auswechseln
Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe
unmittelbar nach dem Ausschalten der Beleuchtung zu wechseln.
Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.
Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen.
Wenn es sich nicht vermeiden lässt, den Glasbereich anzufassen, tun Sie
dies mit einem sauberen und trockenen Tuch und achten Sie darauf, dass
keine Feuchtigkeit oder Öl auf die Lampe gelangt.
Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie außer-
dem platzen oder reißen.
Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen
vollständig ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wasser-
eintritt in die Scheinwerfereinheit kommen. Dies kann zu einer Beschädi-
gung der Scheinwerfer oder Kondenswasserbildung an der Innenseite der
Scheinwerfergläser führen.
Fahrzeuge mit Gasentladungsschein-
werfern:
Bei eingeschaltetem Scheinwerfer und
eine kurze Zeit nach dem Ausschalten
sind die Metallteile an der Rückseite
des Scheinwerfers extrem heiß. Um
Verbrennungen zu vermeiden, dürfen
Sie die Metallteile erst berühren, nach-
dem Sie sich vergewissert haben, dass
diese abgekühlt sind.
Metall- teile

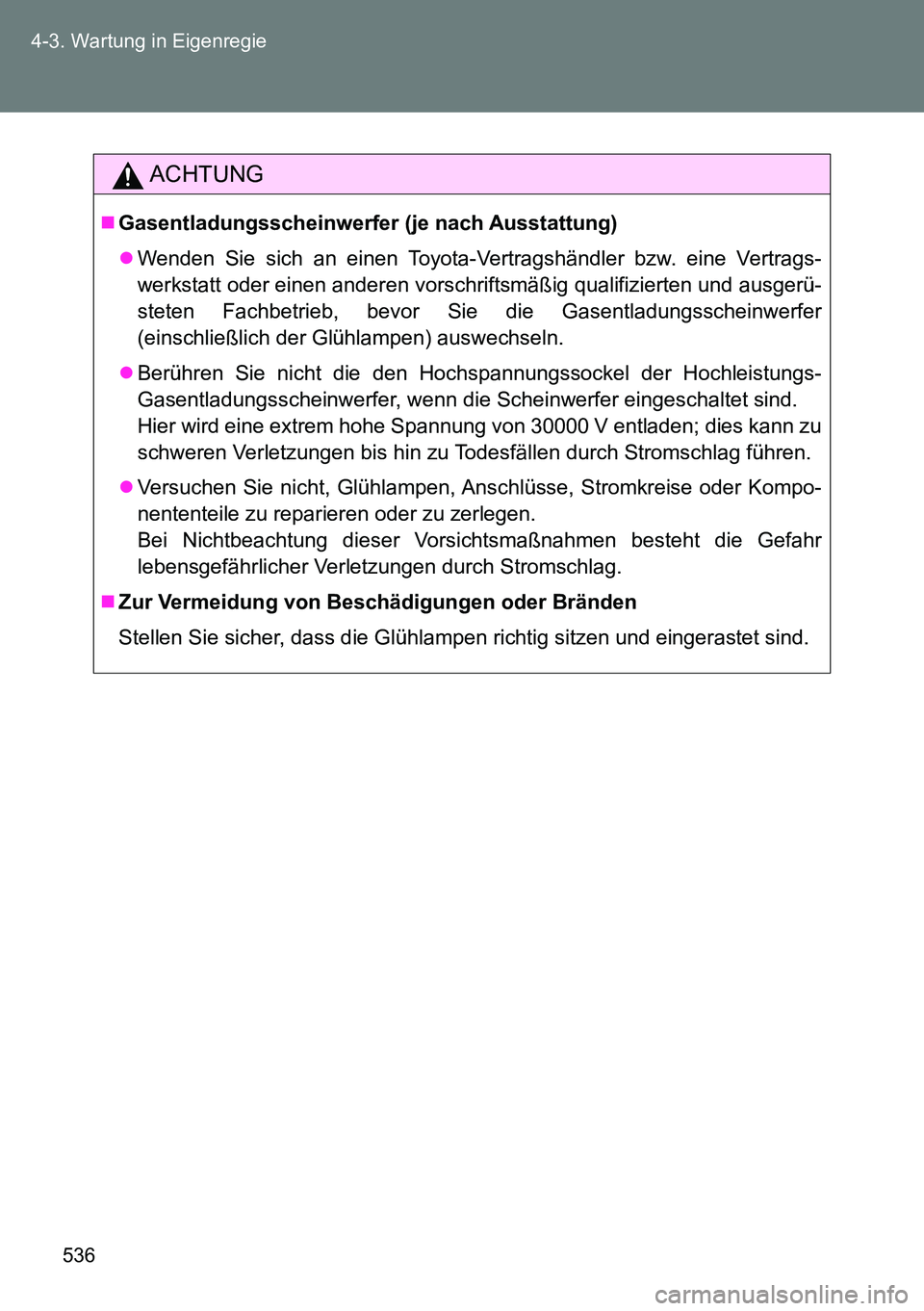

536 4-3. Wartung in Eigenregie
ACHTUNG
Gasentladungsscheinwerfer (je nach Ausstattung)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerü-
steten Fachbetrieb, bevor Sie die Gasentladungsscheinwerfer
(einschließlich der Glühlampen) auswechseln.
Berühren Sie nicht die den Hochspannungssockel der Hochleistungs-
Gasentladungsscheinwerfer, wenn die Scheinwerfer eingeschaltet sind.
Hier wird eine extrem hohe Spannung von 30000 V entladen; dies kann zu
schweren Verletzungen bis hin zu Todesfällen durch Stromschlag führen.
Versuchen Sie nicht, Glühlampen, Anschlüsse, Stromkreise oder Kompo-
nententeile zu reparieren oder zu zerlegen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr
lebensgefährlicher Verletzungen durch Stromschlag.
Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.

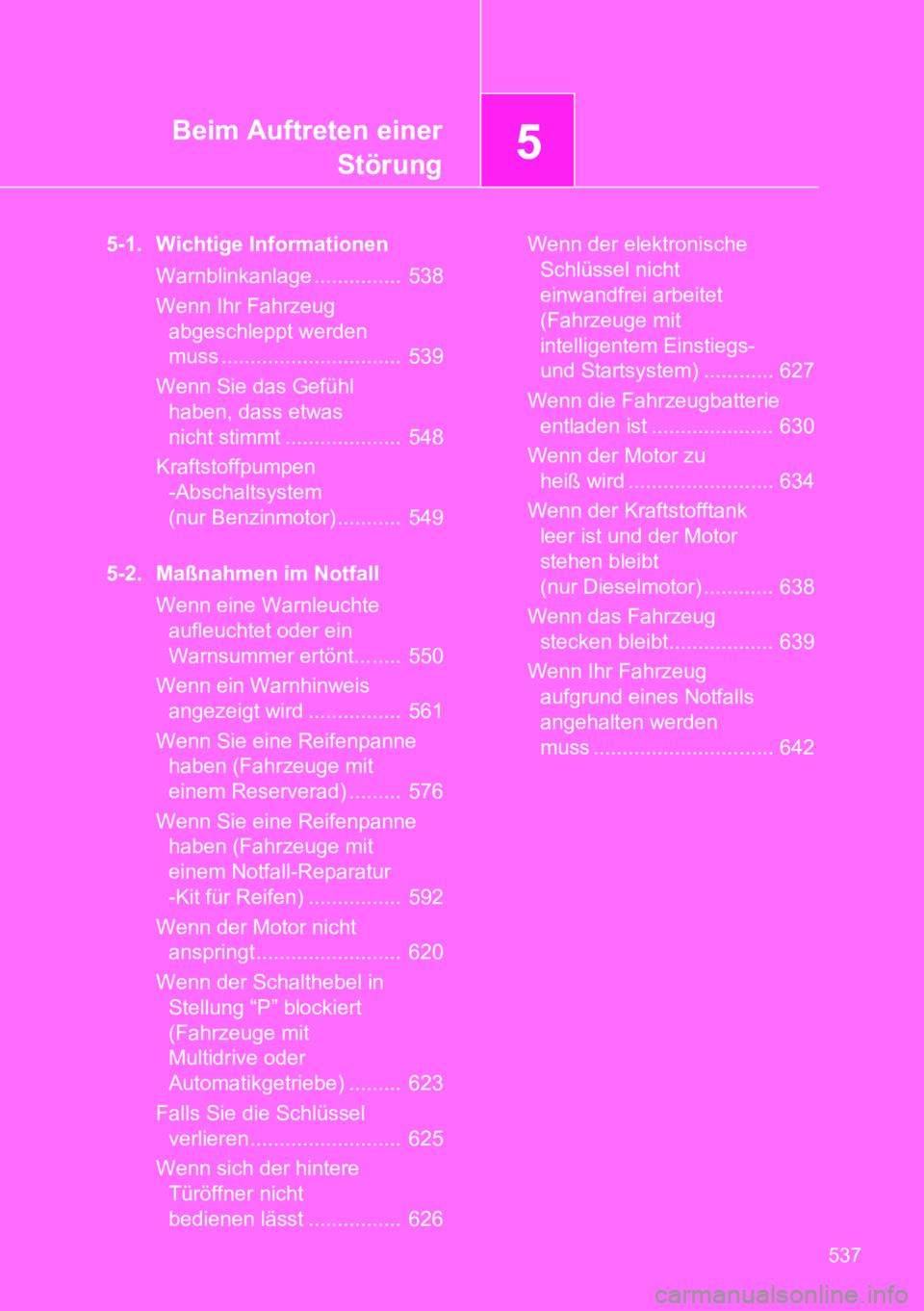

5Beim Auftreten einer
Störung
537
5-1. Wichtige Informationen
Warnblinkanlage ............... 538
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ............................... 539
Wenn Sie das Gefühl
haben, dass etwas
nicht stimmt .................... 548
Kraftstoffpumpen
-Abschaltsystem
(nur Benzinmotor) ........... 549
5-2. Maßnahmen im Notfall
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt... ..... 550
Wenn ein Warnhinweis
angezeigt wird ................ 561
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Reserverad) ......... 576
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Notfall-Reparatur
-Kit für Reifen) ................ 592
Wenn der Motor nicht
anspringt ......................... 620
Wenn der Schalthebel in
Stellung “P” blockiert
(Fahrzeuge mit
Multidrive oder
Automatikgetriebe) ......... 623
Falls Sie die Schlüssel
verlieren .......................... 625
Wenn sich der hintere
Türöffner nicht
bedienen lässt ................ 626Wenn der elektronische
Schlüssel nicht
einwandfrei arbeitet
(Fahrzeuge mit
intelligentem Einstiegs-
und Startsystem) ............ 627
Wenn die Fahrzeugbatterie
entladen ist ..................... 630
Wenn der Motor zu
heiß wird ......................... 634
Wenn der Kraftstofftank
leer ist und der Motor
stehen bleibt
(nur Dieselmotor) ............ 638
Wenn das Fahrzeug
stecken bleibt.................. 639
Wenn Ihr Fahrzeug
aufgrund eines Notfalls
angehalten werden
muss ............................... 642

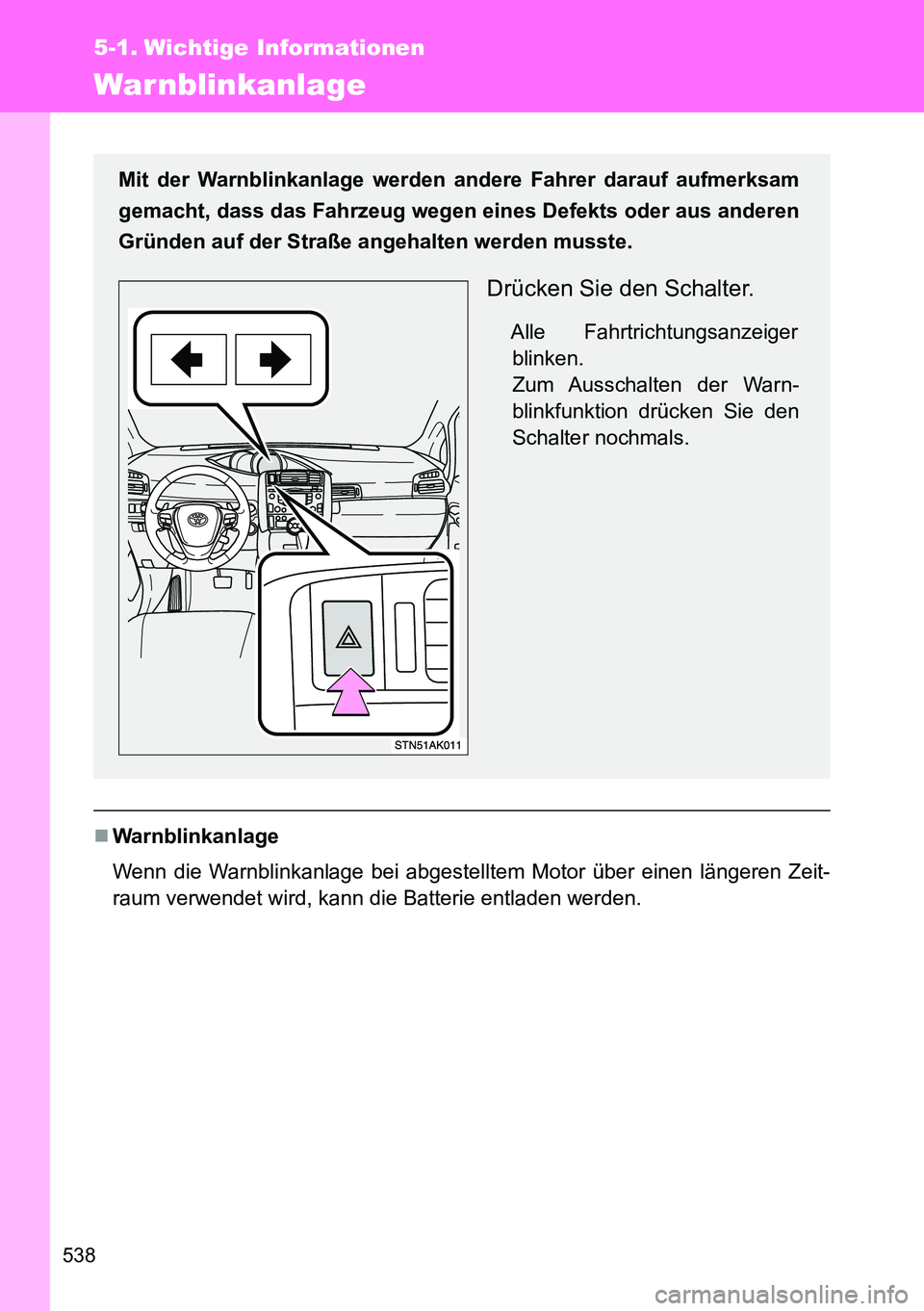

538
5-1. Wichtige Informationen
Warnblinkanlage
Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Motor über einen längeren Zeit-
raum verwendet wird, kann die Batterie entladen werden.
Mit der Warnblinkanlage werden andere Fahrer darauf aufmerksam
gemacht, dass das Fahrzeug wegen eines Defekts oder aus anderen
Gründen auf der Straße angehalten werden musste.
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger
blinken.
Zum Ausschalten der Warn-
blinkfunktion drücken Sie den
Schalter nochmals.

5

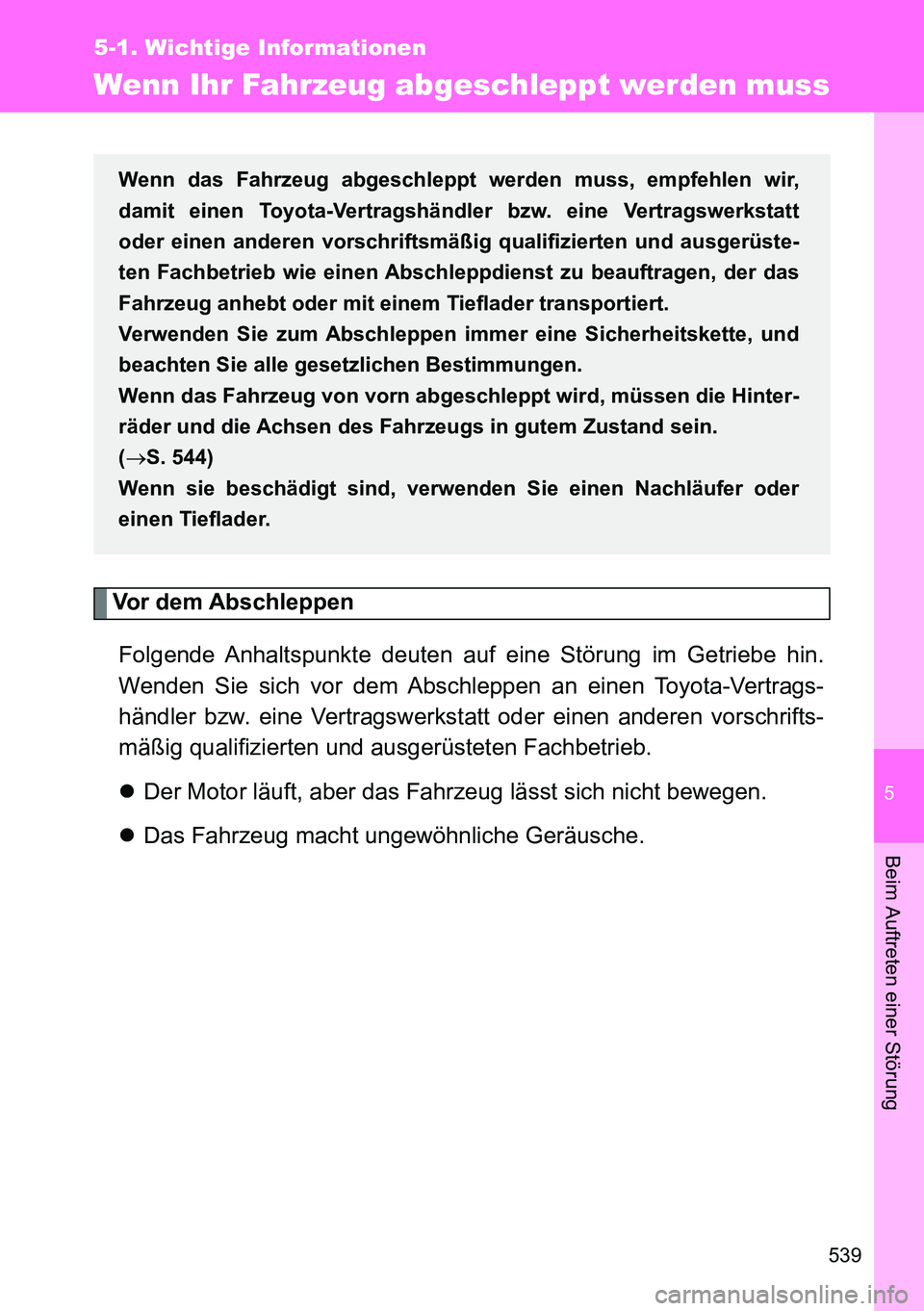

539
5-1. Wichtige Informationen
Beim Auftreten einer Störung
Wenn Ihr Fahrzeug abgeschleppt werden muss
Vor dem Abschleppen
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin.
Wenden Sie sich vor dem Abschleppen an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
Das Fahrzeug macht ungewöhnliche Geräusche.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir,
damit einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb wie einen Abschleppdienst zu beauftragen, der das
Fahrzeug anhebt oder mit einem Tieflader transportiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Wenn das Fahrzeug von vorn abgeschleppt wird, müssen die Hinter-
räder und die Achsen des Fahrzeugs in gutem Zustand sein.
(S. 544)
Wenn sie beschädigt sind, verwenden Sie einen Nachläufer oder
einen Tieflader.
