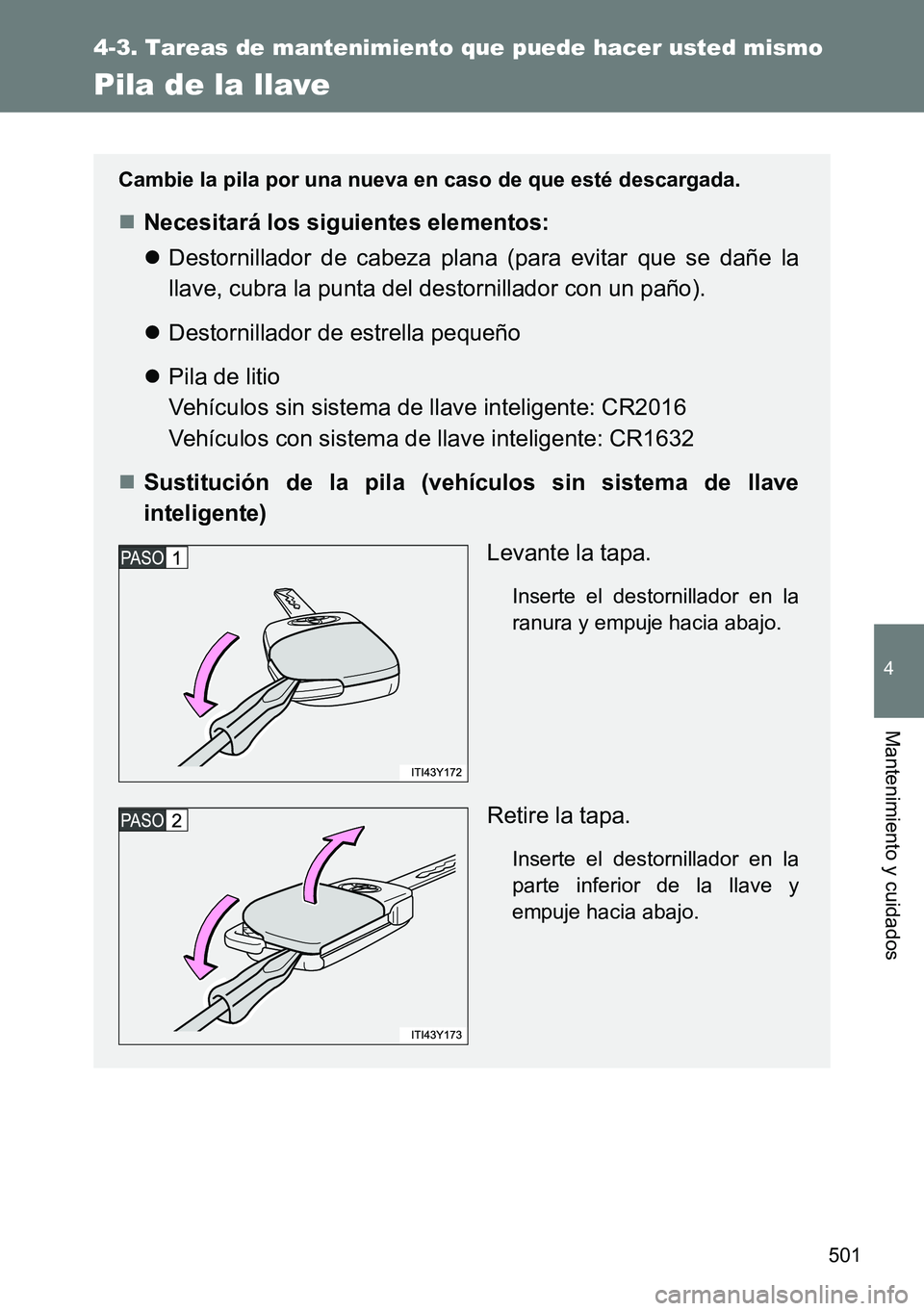

501
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Pila de la llave
Cambie la pila por una nueva en caso de que esté descargada.
Necesitará los siguientes elementos:
Destornillador de cabeza plana (para evitar que se dañe la
llave, cubra la punta del destornillador con un paño).
Destornillador de estrella pequeño
Pila de litio
Vehículos sin sistema de llave inteligente: CR2016
Vehículos con sistema de llave inteligente: CR1632
Sustitución de la pila (vehículos sin sistema de llave
inteligente)
Levante la tapa.
Inserte el destornillador en la
ranura y empuje hacia abajo.
Retire la tapa.
Inserte el destornillador en la
parte inferior de la llave y
empuje hacia abajo.

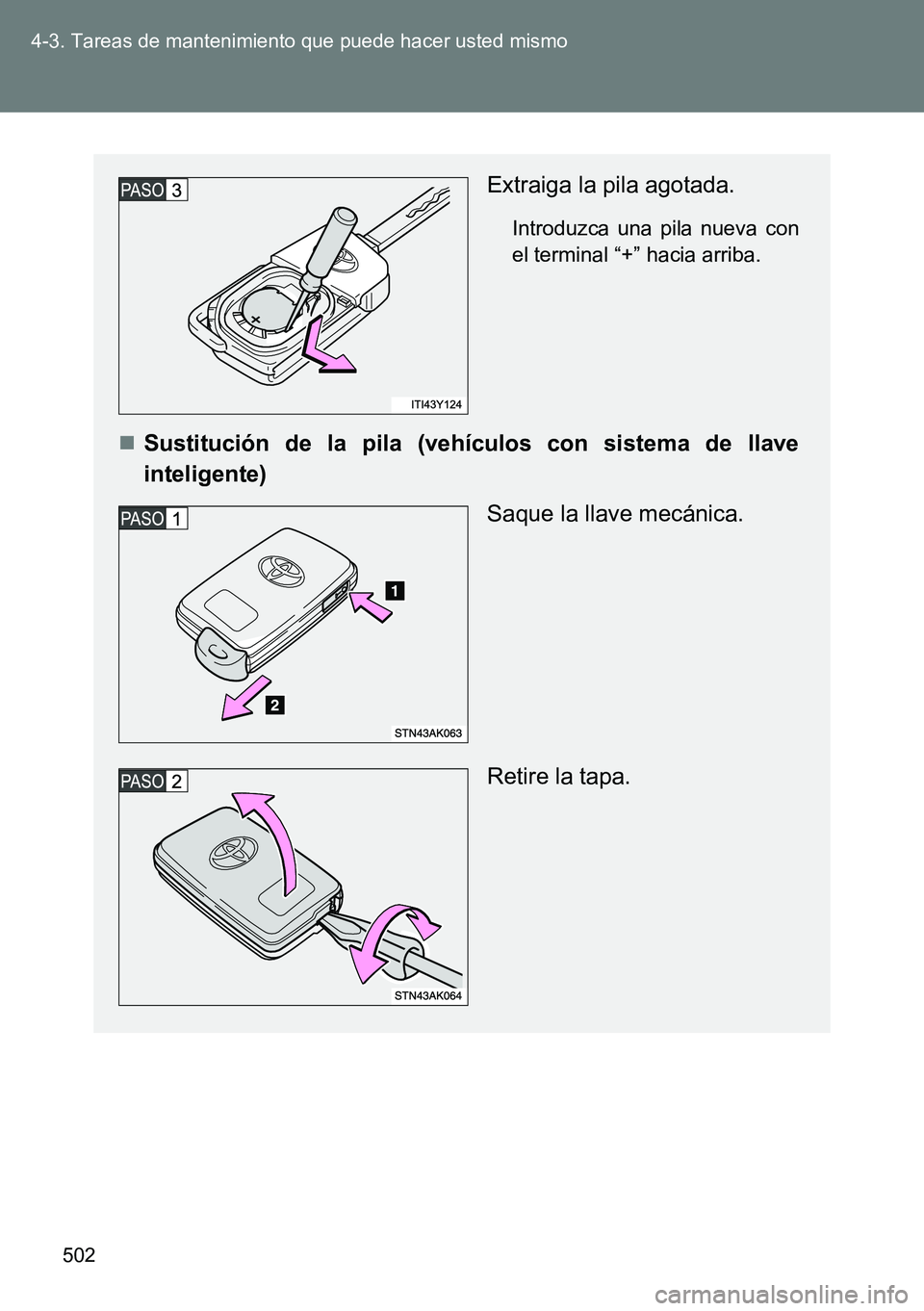

502 4-3. Tareas de mantenimiento que puede hacer usted mismo
Extraiga la pila agotada.
Introduzca una pila nueva con
el terminal “+” hacia arriba.
Sustitución de la pila (vehículos con sistema de llave
inteligente)
Saque la llave mecánica.
Retire la tapa.

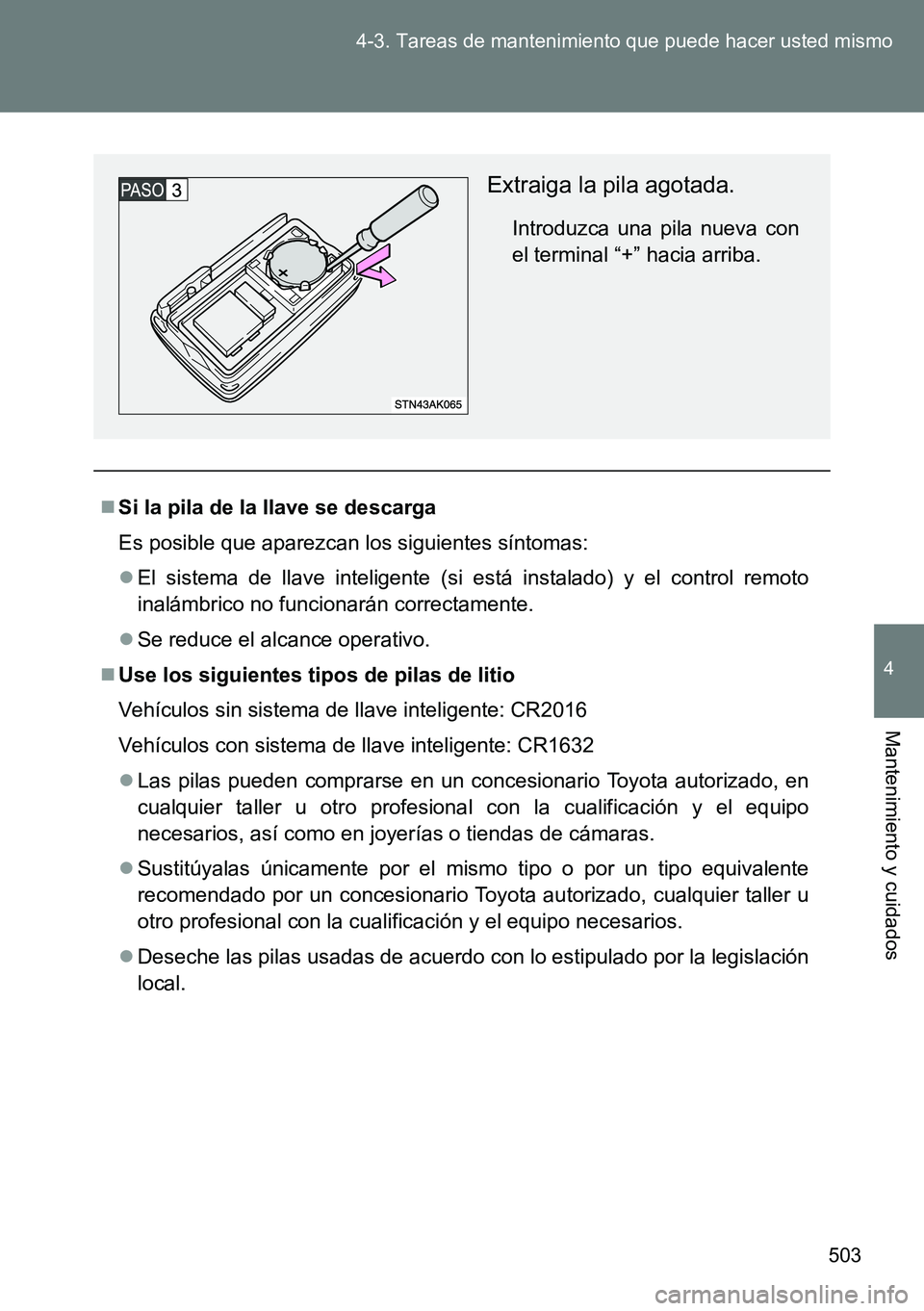

503 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Si la pila de la llave se descarga
Es posible que aparezcan los siguientes síntomas:
El sistema de llave inteligente (si está instalado) y el control remoto
inalámbrico no funcionarán correctamente.
Se reduce el alcance operativo.
Use los siguientes tipos de pilas de litio
Vehículos sin sistema de llave inteligente: CR2016
Vehículos con sistema de llave inteligente: CR1632
Las pilas pueden comprarse en un concesionario Toyota autorizado, en
cualquier taller u otro profesional con la cualificación y el equipo
necesarios, así como en joyerías o tiendas de cámaras.
Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente
recomendado por un concesionario Toyota autorizado, cualquier taller u
otro profesional con la cualificación y el equipo necesarios.
Deseche las pilas usadas de acuerdo con lo estipulado por la legislación
local.
Extraiga la pila agotada.
Introduzca una pila nueva con
el terminal “+” hacia arriba.

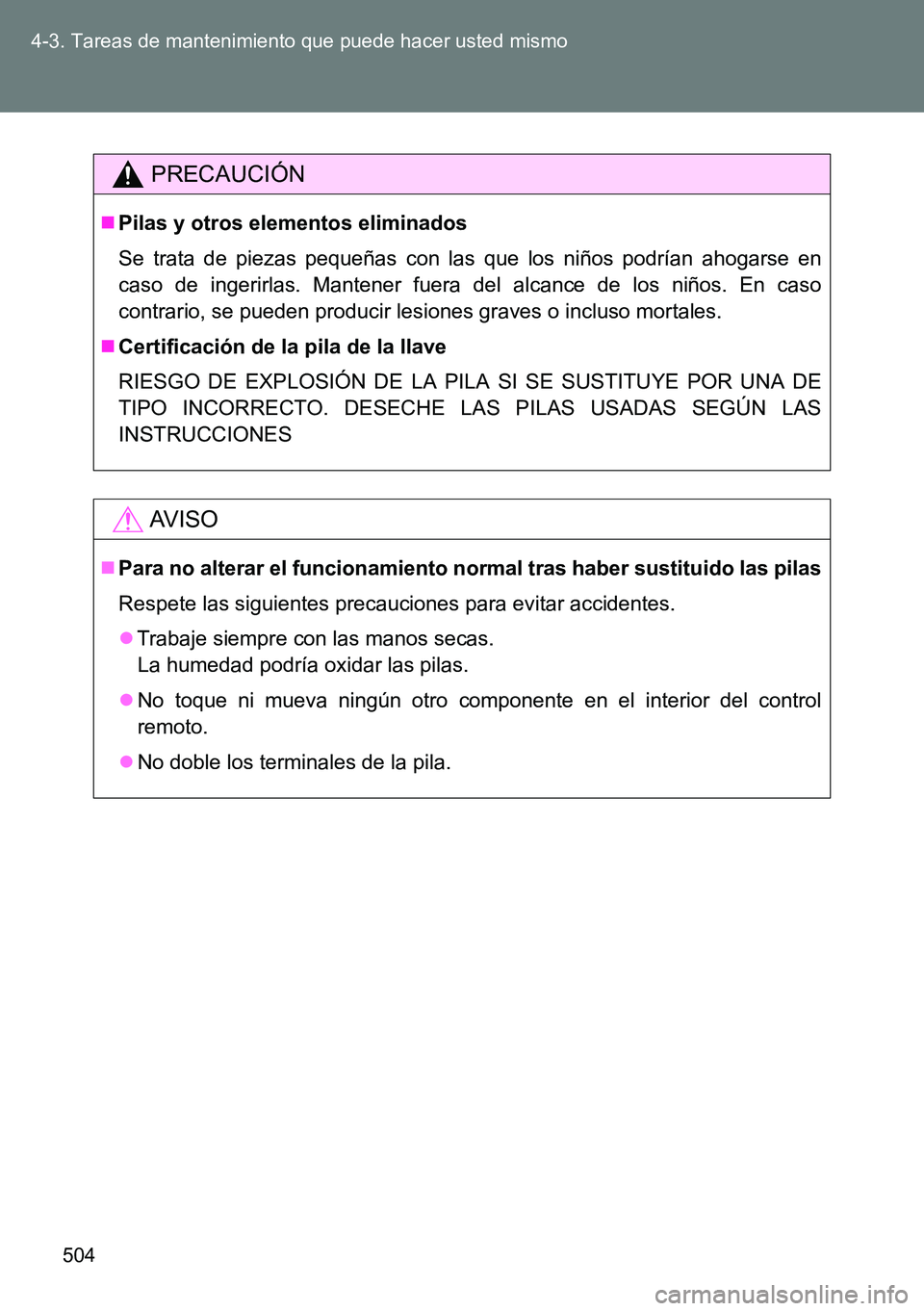

504 4-3. Tareas de mantenimiento que puede hacer usted mismo
PRECAUCIÓN
Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en
caso de ingerirlas. Mantener fuera del alcance de los niños. En caso
contrario, se pueden producir lesiones graves o incluso mortales.
Certificación de la pila de la llave
RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR UNA DE
TIPO INCORRECTO. DESECHE LAS PILAS USADAS SEGÚN LAS
INSTRUCCIONES
AVISO
Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes.
Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
No toque ni mueva ningún otro componente en el interior del control
remoto.
No doble los terminales de la pila.

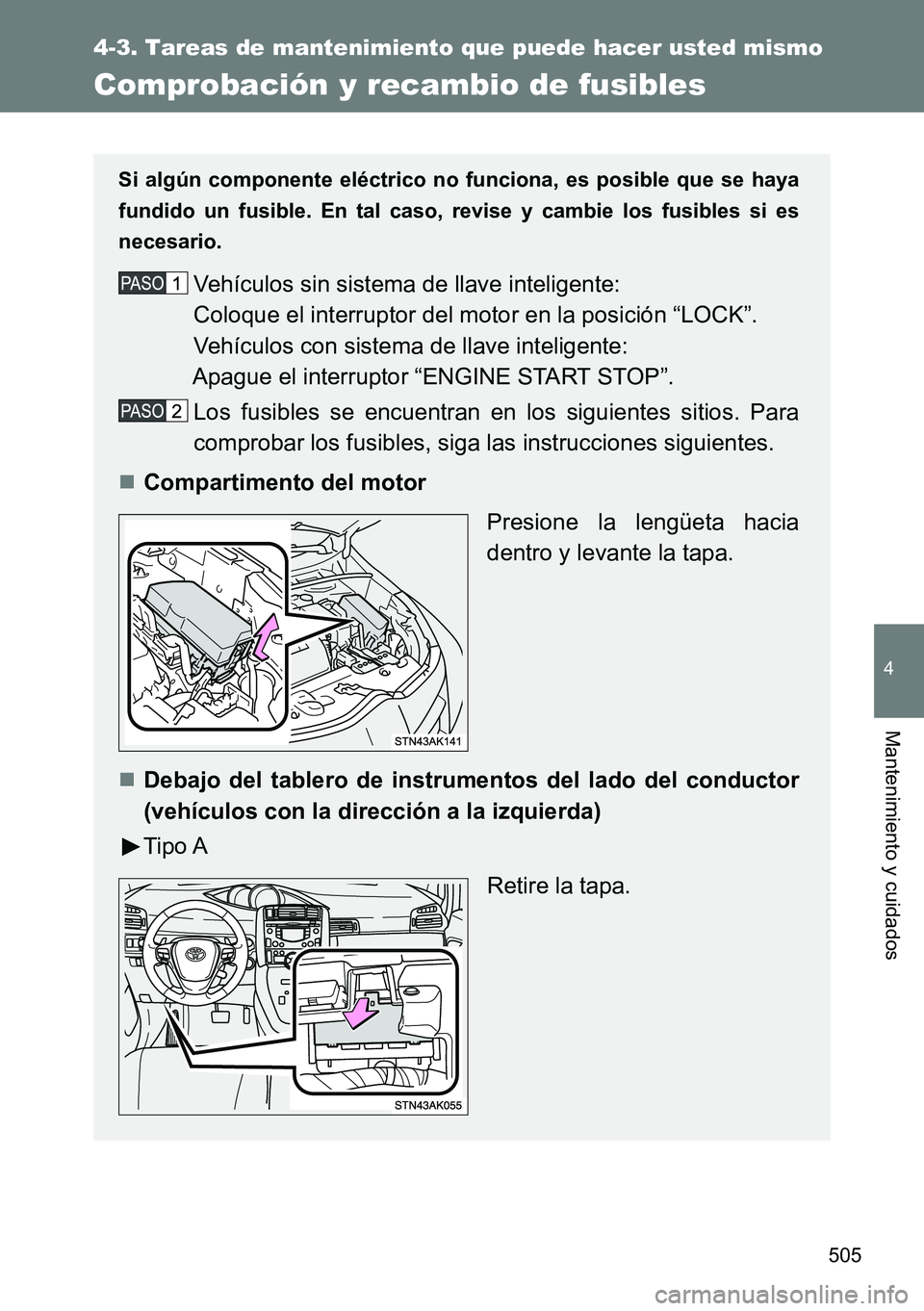

505
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
Vehículos sin sistema de llave inteligente:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema de llave inteligente:
Apague el interruptor “ENGINE START STOP”.
Los fusibles se encuentran en los siguientes sitios. Para
comprobar los fusibles, siga las instrucciones siguientes.
Compartimento del motor
Presione la lengüeta hacia
dentro y levante la tapa.
Debajo del tablero de instrumentos del lado del conductor
(vehículos con la dirección a la izquierda)
Tipo A
Retire la tapa.

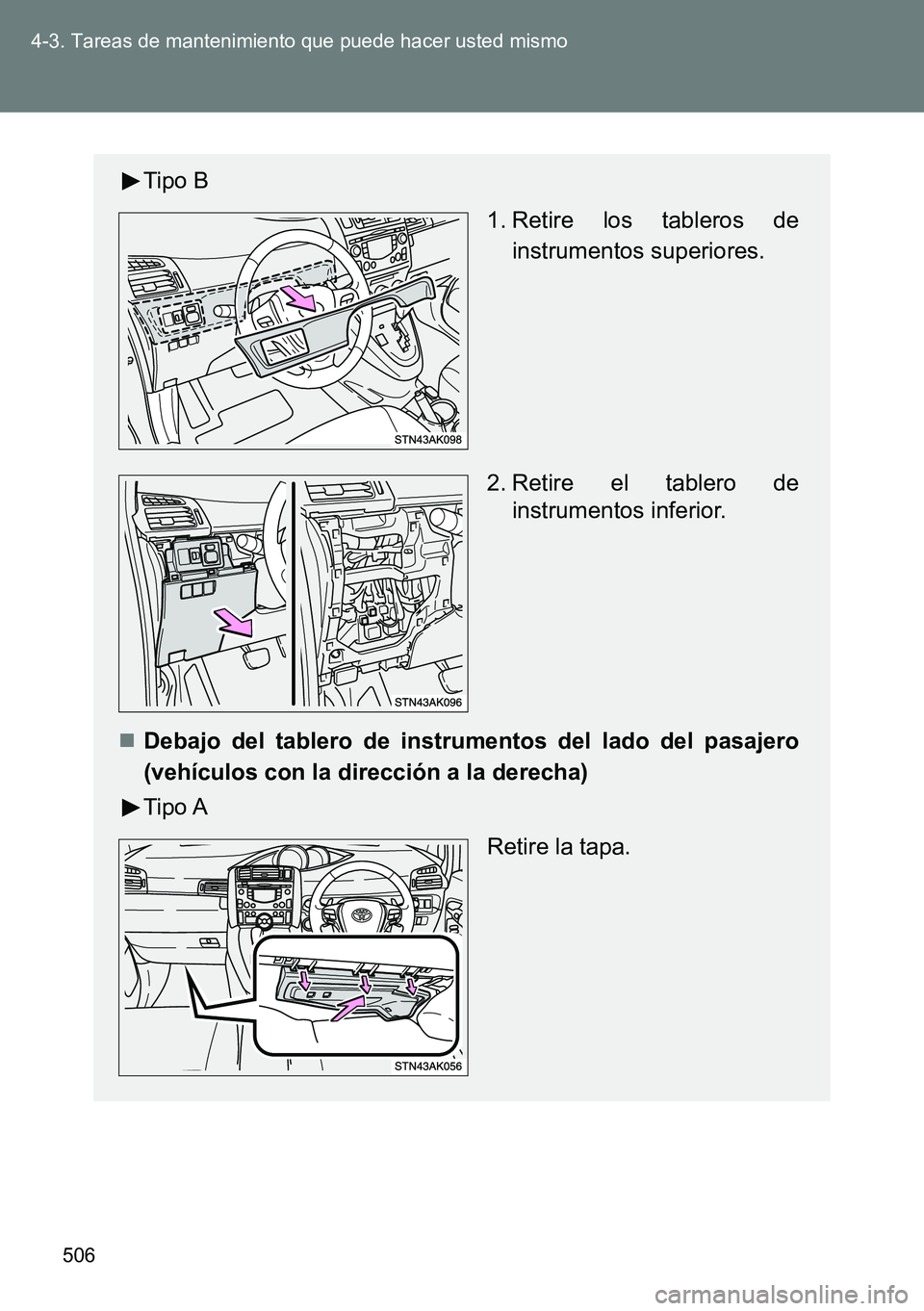

506 4-3. Tareas de mantenimiento que puede hacer usted mismo
Tipo B
1. Retire los tableros de
instrumentos superiores.
2. Retire el tablero de
instrumentos inferior.
Debajo del tablero de instrumentos del lado del pasajero
(vehículos con la dirección a la derecha)
Tipo A
Retire la tapa.

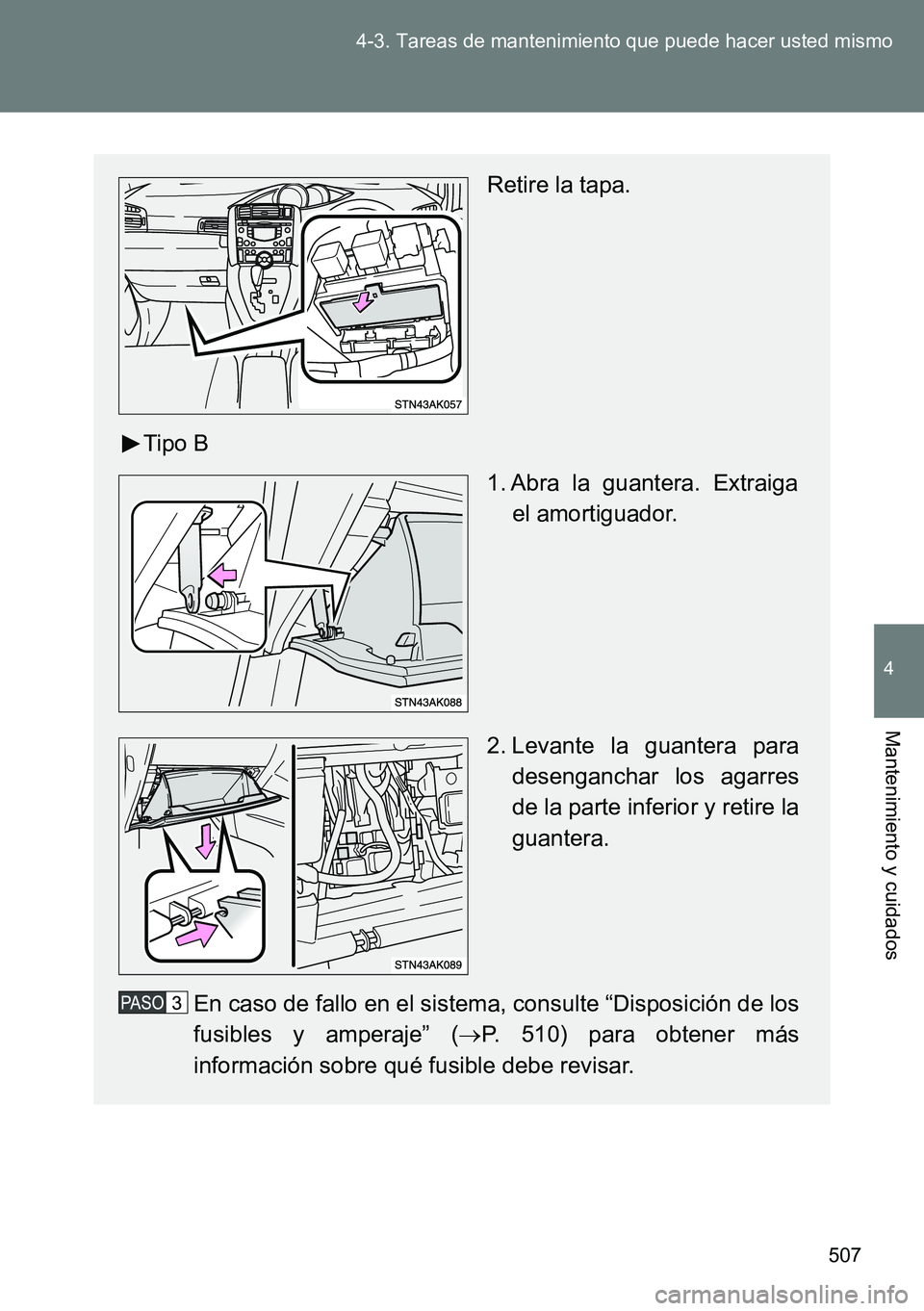

507 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Retire la tapa.
Tipo B
1. Abra la guantera. Extraiga
el amortiguador.
2. Levante la guantera para
desenganchar los agarres
de la parte inferior y retire la
guantera.
En caso de fallo en el sistema, consulte “Disposición de los
fusibles y amperaje” (P. 510) para obtener más
información sobre qué fusible debe revisar.

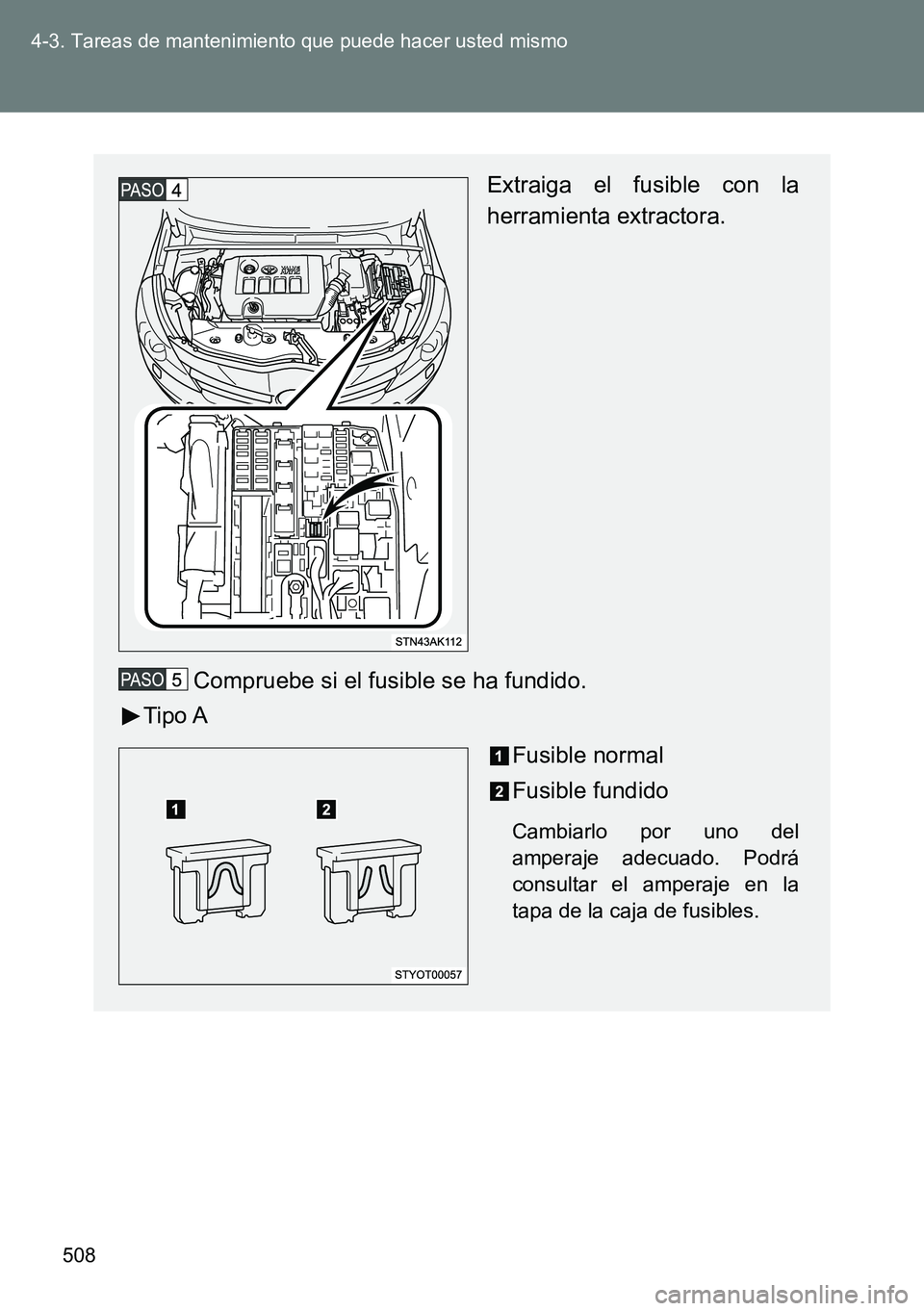

508 4-3. Tareas de mantenimiento que puede hacer usted mismo
Extraiga el fusible con la
herramienta extractora.
Compruebe si el fusible se ha fundido.
Tipo A
Fusible normal
Fusible fundido
Cambiarlo por uno del
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.

509 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Tipo B
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario Toyota
autorizado, cualquier taller u
otro profesional con la
cualificación y el equipo
necesarios.
Tipo C
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario Toyota
autorizado, cualquier taller u
otro profesional con la
cualificación y el equipo
necesarios.

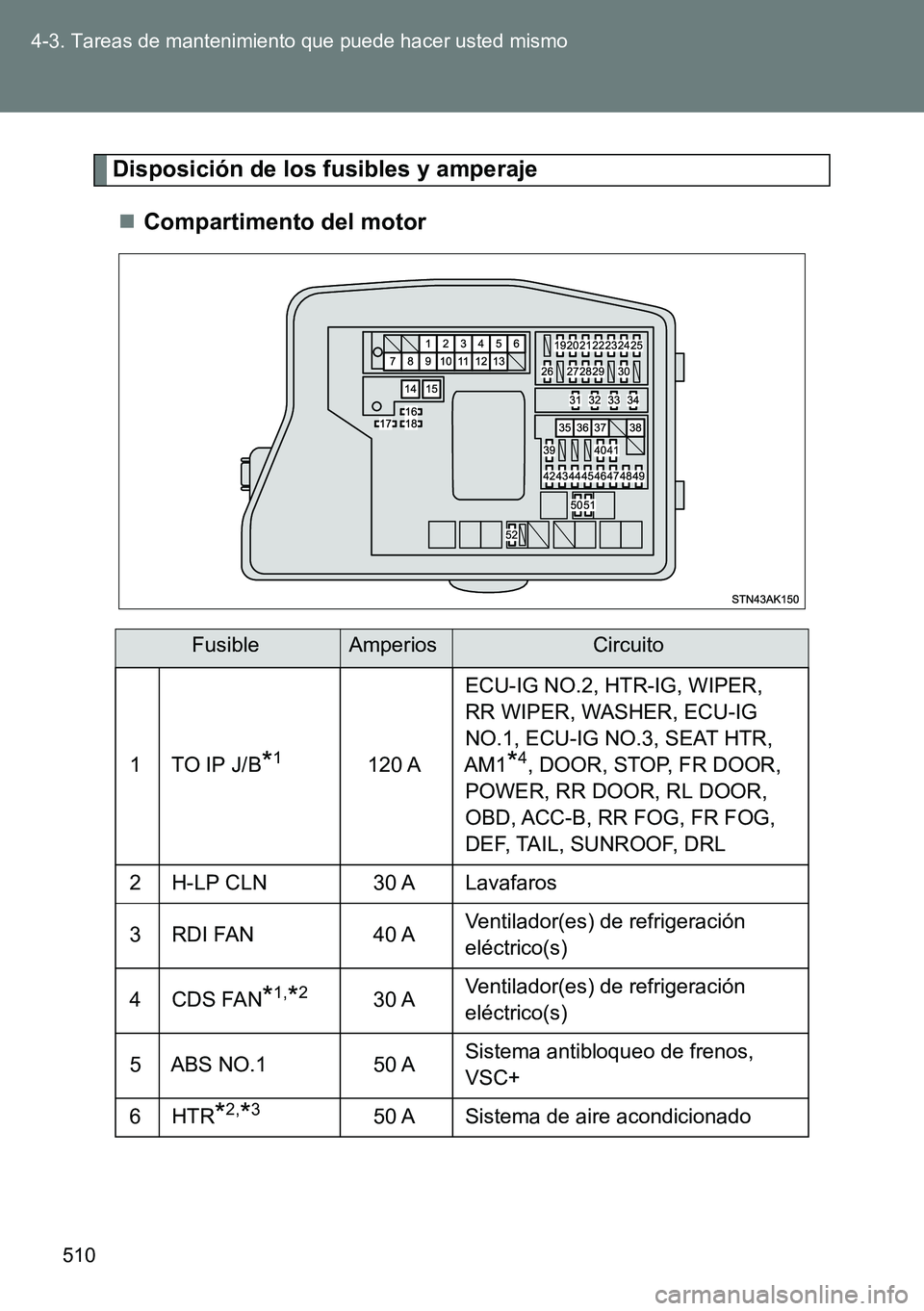

510 4-3. Tareas de mantenimiento que puede hacer usted mismo
Disposición de los fusibles y amperaje
Compartimento del motor
FusibleAmperiosCircuito
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Lavafaros
3RDI FAN40 AVentilador(es) de refrigeración
eléctrico(s)
4CDS FAN*1,*230 AVentilador(es) de refrigeración
eléctrico(s)
5 ABS NO.1 50 ASistema antibloqueo de frenos,
VSC+
6 HTR
*2,*350 A Sistema de aire acondicionado
