TOYOTA VERSO 2015 Kezelési útmutató (in Hungarian)

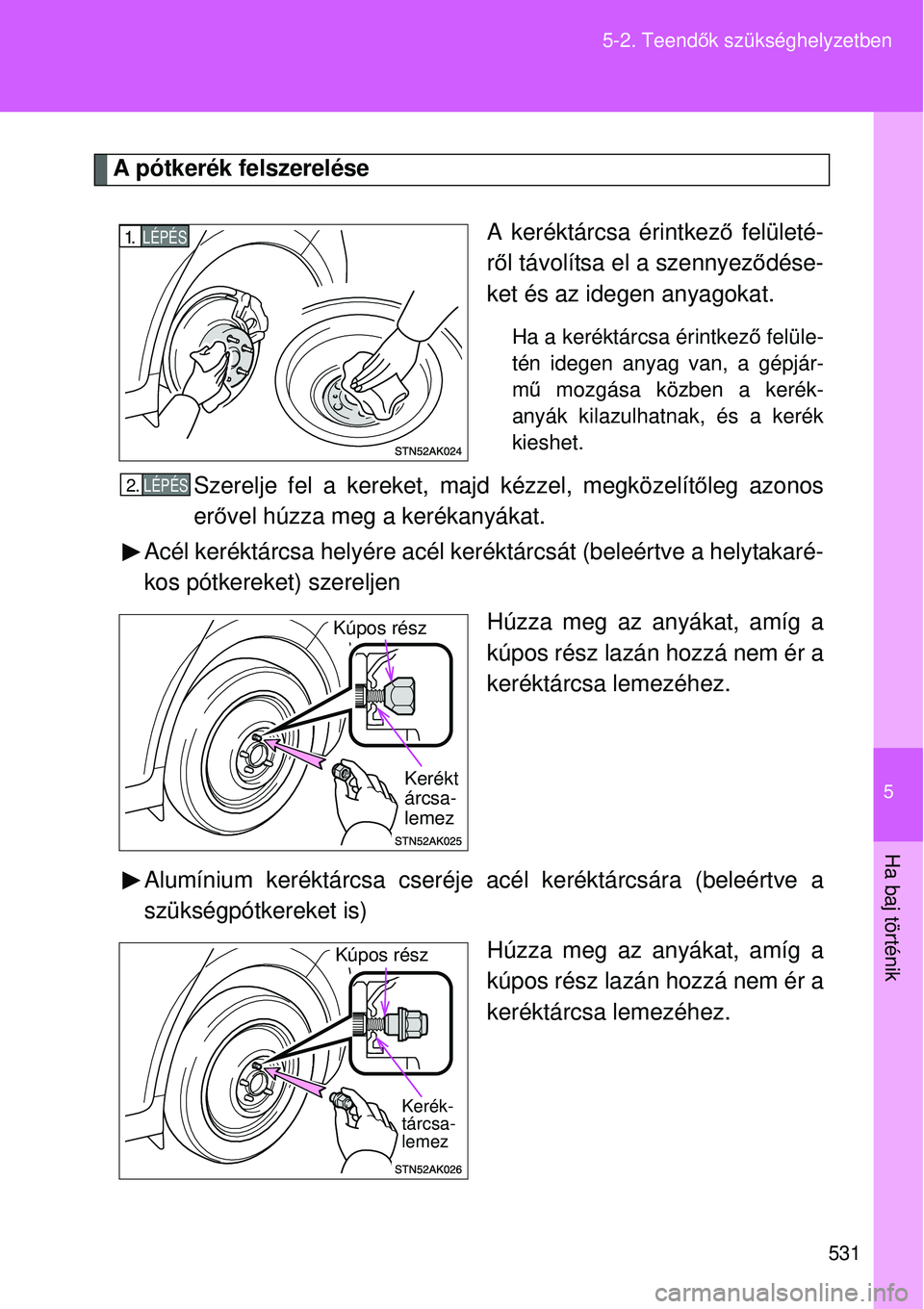

5
531
5-2. Teend
ők szükséghelyzetben
Ha baj történik
A pótkerék felszerelése
A keréktárcsa érintkező felületé-
r ő l távolítsa el a szennyező dése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkez ő felüle-
tén idegen anyag van, a gépjár-
m ű mozgása közben a kerék-
anyák kilazulhatnak, és a kerék
kieshet.
Szerelje fel a kereket, majd kézzel, megközelít őleg azonos
er ővel húzza meg a kerékanyákat.
Acél keréktárcsa helyére acél keréktárcsát (beleértve a helytakaré-
kos pótkereket) szereljen
Húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér a
keréktárcsa lemezéhez.
Alumínium keréktárcsa cseréje ac él keréktárcsára (beleértve a
szükségpótkereket is)
Húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér a
keréktárcsa lemezéhez.
LÉPÉS1.
LÉPÉS2.
Kúpos rész
Kerékt
árcsa-
lemez
Kúpos rész
Kerék-
tárcsa-
lemez

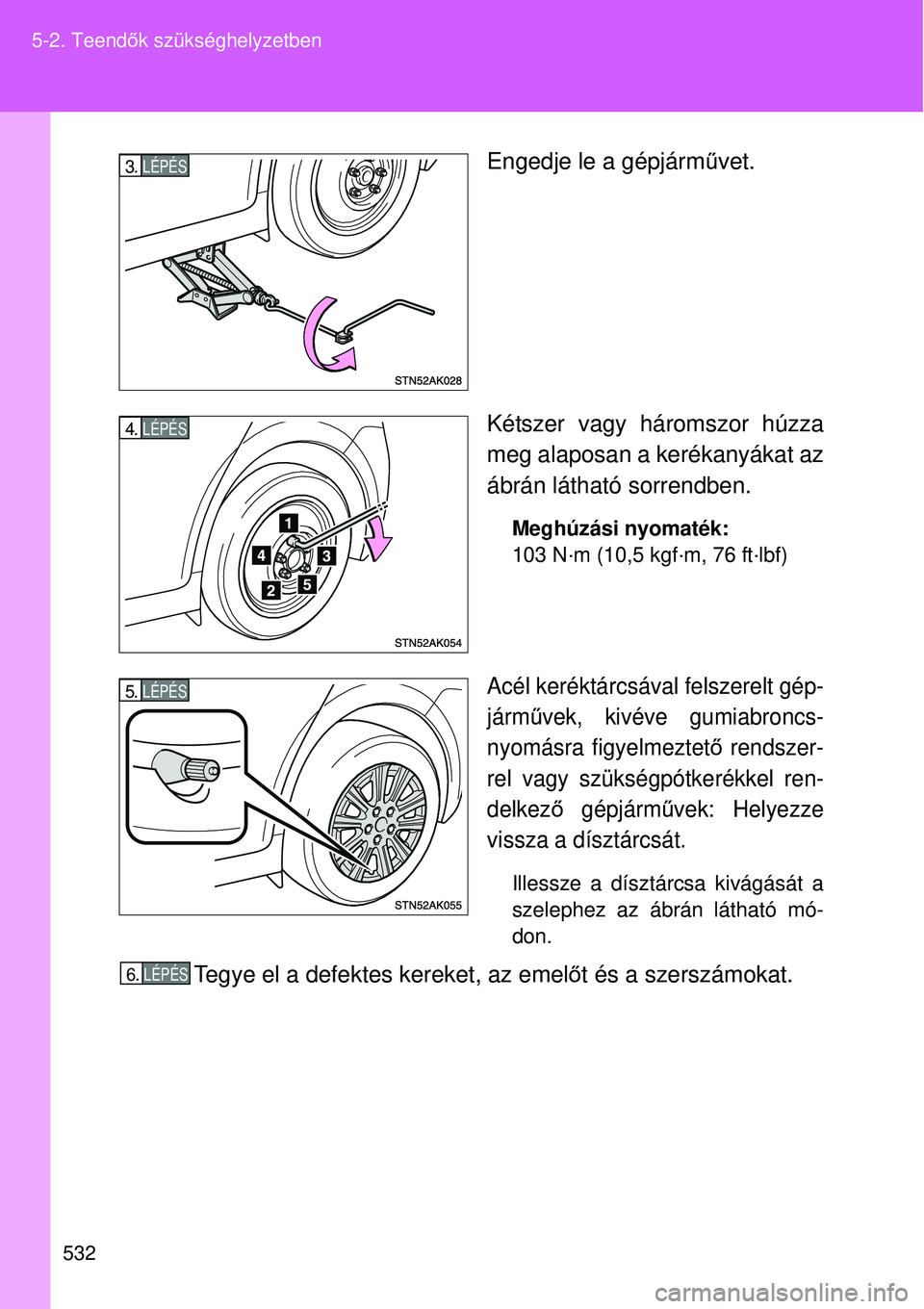

532
5-2. Teend
ők szükséghelyzetben
Engedje le a gépjárm űvet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat az
ábrán látható sorrendben.
Meghúzási nyomaték:
103 N·m (10,5 kgf·m, 76 ft·lbf)
Acél keréktárcsával felszerelt gép-
járm űvek, kivéve gumiabroncs-
nyomásra figyelmeztet ő rendszer-
rel vagy szükségpótkerékkel ren-
delkez ő gépjárm űvek: Helyezze
vissza a dísztárcsát.
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható mó-
don.
Tegye el a defektes kereket, az emel őt és a szerszámokat.
LÉPÉS3.
LÉPÉS4.
LÉPÉS5.
LÉPÉS6.

5
533
5-2. Teend
ők szükséghelyzetben
Ha baj történik
 A szükségpótkerék (felszereltségt ől függően)
A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Helytakarékos pótkereket csak szükséghelyzetben, rövid id őre használjon.
 Mindig ellen őrizze a szükségpótkerék nyomását. ( 595. o.)
 A kerékcsere elvégzése után (gumiabroncsnyomásra figyelm\
eztet ő
rendszerrel felszerelt gépjárművek)
A gumiabroncsnyomásra figyelmeztet ő rendszert vissza kell állítani. (433. o.)
 A szükségpótkerék használatakor (gumiabroncsnyomásra figyelmezte-
tő rendszerrel felszerelt gépjárm űvek)
Mivel a szükségpótkerék nincs a gumiabroncsnyomásra figye\
lmezet ő rend-
szer szelepével és jeladójával felszere lve, a gumiabroncsnyomásra figyel-
meztető rendszer nem figyelmeztet a pótkerék alacsony gumiabroncsnyo-
mására. Ha a defektes kenyeret azután cseréli ki szüksé\
gpótkerékkel, hogy
világítani kezd a gumiabroncsnyomásra figyelmeztet ő lámpa, a lámpa to-
vábbra is világítani fog.
 Ha havas vagy jeges úton lesz valamelyik els ő gumiabroncs defektes
(szükségpótkerékkel felszerelt gépjárm űvek)
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következ ő m űveleteket, majd szereljen hóláncot az els ő kerekekre.
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótke-
reket.
Szerelje fel a leszerelt hátsó kereket a defektes első kerék helyére.
Szereljen hóláncot az els ő gumiabroncsokra.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

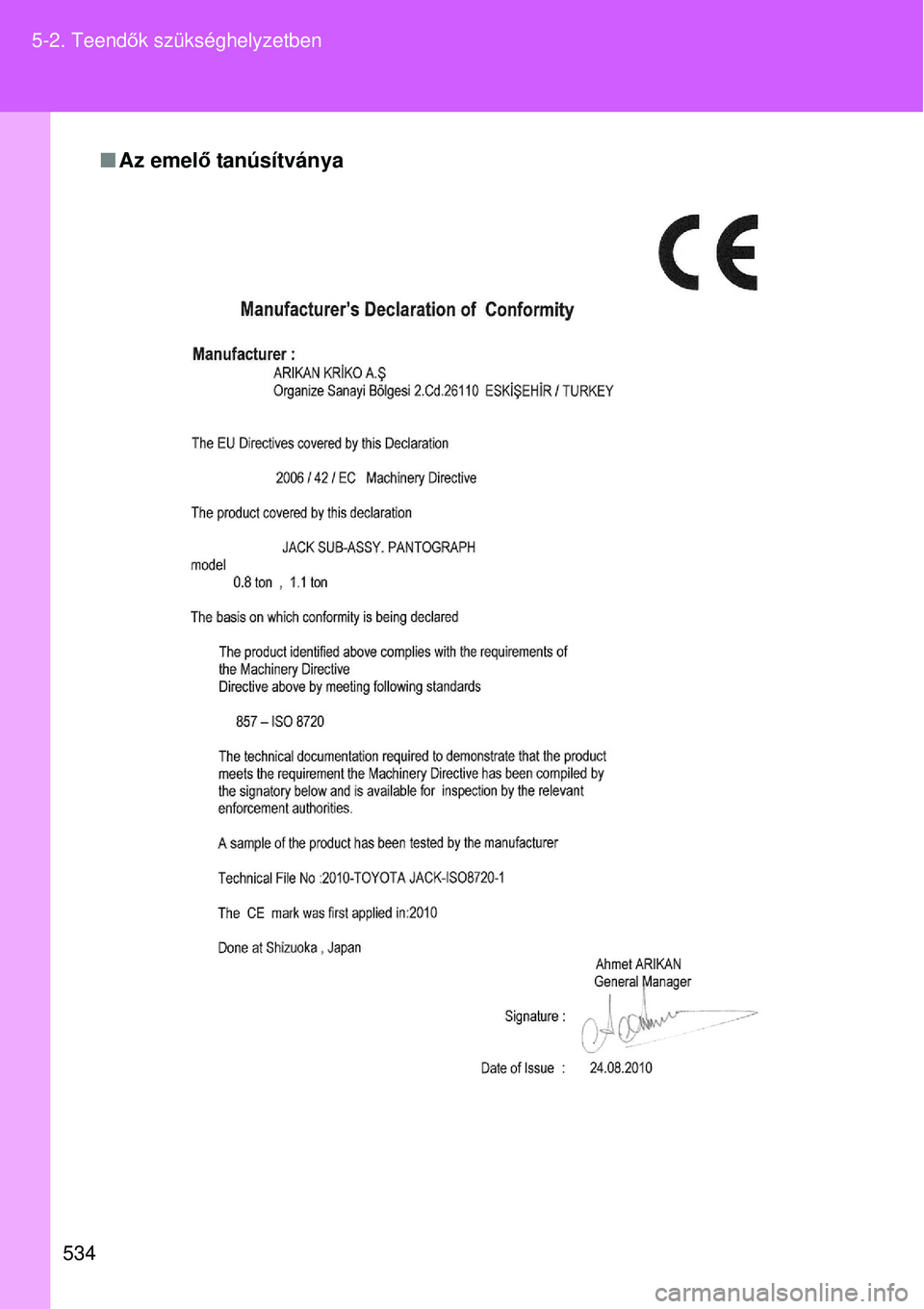

534
5-2. Teend
ők szükséghelyzetben
 Az emelő tanúsítványa

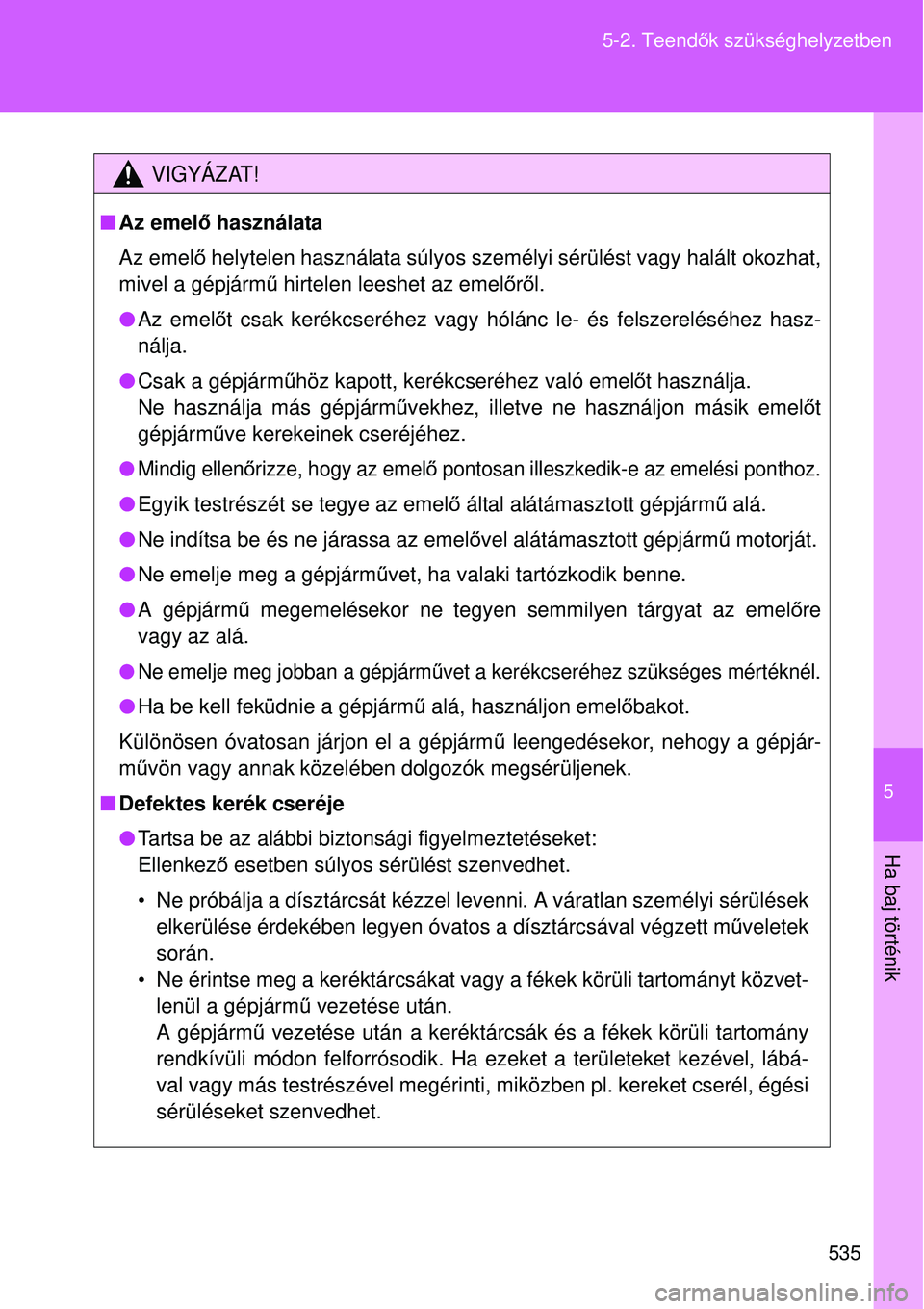

5
535
5-2. Teend
ők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
 Az emelő használata
Az emel ő helytelen használata súlyos személ yi sérülést vagy halált okozhat,
mivel a gépjárm ű hirtelen leeshet az emel őrő l.
 Az emel őt csak kerékcseréhez vagy hólánc le- és felszerelésé\
hez hasz-
nálja.
 Csak a gépjárm űhöz kapott, kerékcseréhez való emel őt használja.
Ne használja más gépjárm űvekhez, illetve ne használjon másik emel őt
gépjármű ve kerekeinek cseréjéhez.
Mindig ellen őrizze, hogy az emel ő pontosan illeszkedik-e az emelési ponthoz.
 Egyik testrészét se tegye az emel ő által alátámasztott gépjármű alá.
 Ne indítsa be és ne járassa az emelő vel alátámasztott gépjármű motorját.
 Ne emelje meg a gépjárm űvet, ha valaki tartózkodik benne.
 A gépjárm ű megemelésekor ne tegyen semmilyen tárgyat az emel őre
vagy az alá.
Ne emelje meg jobban a gépjárm űvet a kerékcseréhez szükséges mértéknél.
 Ha be kell feküdnie a gépjárm ű alá, használjon emel őbakot.
Különösen óvatosan járjon el a gépjárm ű leengedésekor, nehogy a gépjár-
m űvön vagy annak közelében dolgozók megsérüljenek.
 Defektes kerék cseréje
Tartsa be az alábbi biztonsági figyelmeztetéseket:
Ellenkez ő esetben súlyos sérülést szenvedhet.
• Ne próbálja a dísztárcsát kézzel le venni. A váratlan személyi sérülések
elkerülése érdekében legyen óvatos a dísztárcsáv\
al végzett m űveletek
során.
• Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvet-
lenül a gépjárm ű vezetése után.
A gépjárm ű vezetése után a keréktárcsák és a fékek körü\
li tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket k\
ezével, lábá-
val vagy más testrészével megérinti , miközben pl. kereket cserél, égési
sérüléseket szenvedhet.

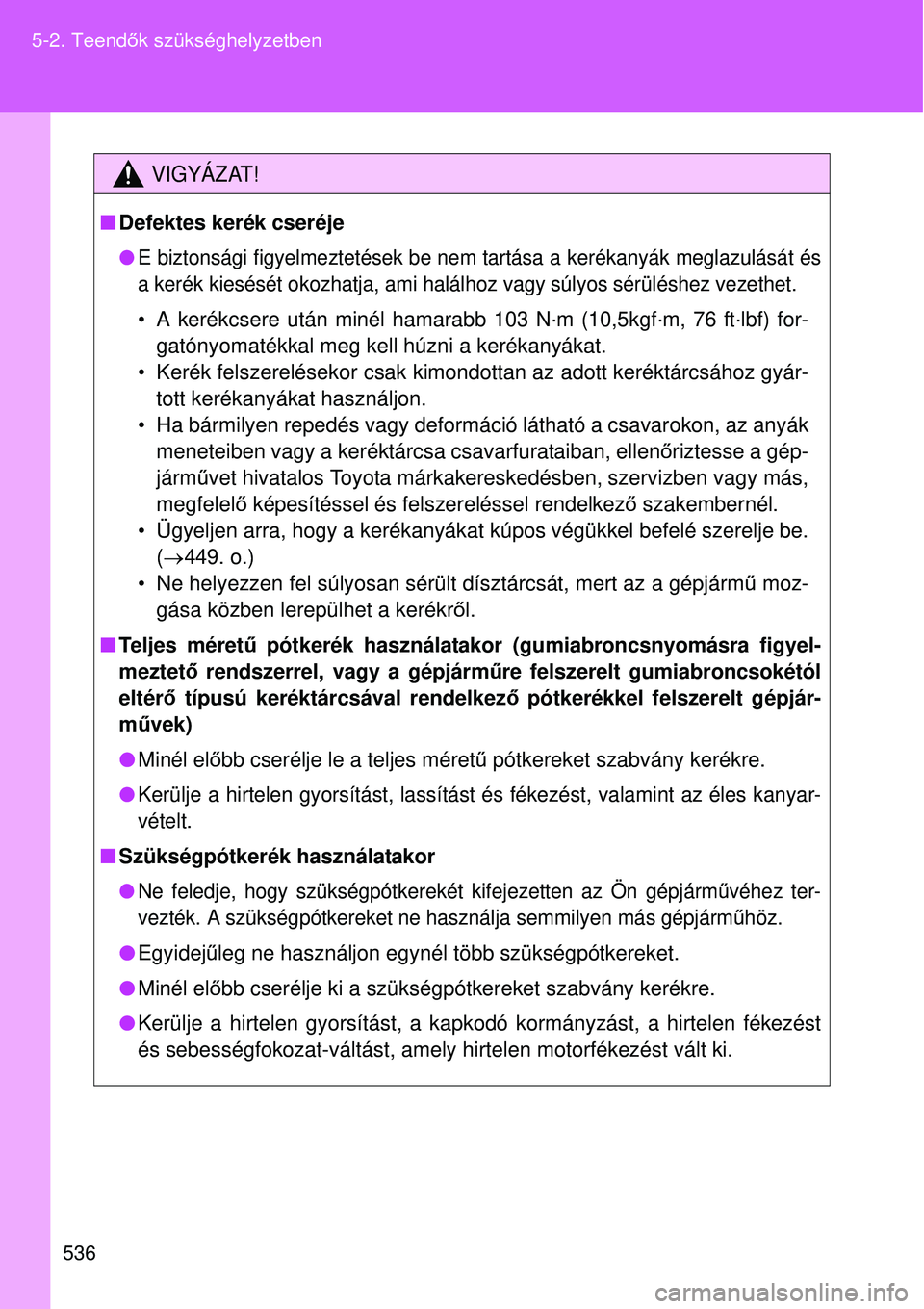

536
5-2. Teend
ők szükséghelyzetben
VIGYÁZAT!
 Defektes kerék cseréje
E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 103 N·m (10,5kgf·m, 76 \
ft·lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár- tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformác ió látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csavarfurataiban, ellen őriztesse a gép-
járm űvet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé\
szerelje be. ( 449. o.)
• Ne helyezzen fel súlyosan sérült dísztárcsát, mert az a\
gépjárm ű moz-
gása közben lerepülhet a kerékr ől.
 Teljes méret ű pótkerék használatakor (gumiabroncsnyomásra figyel-
meztet ő rendszerrel, vagy a gépjárm űre felszerelt gumiabroncsokétól
eltérő típusú keréktárcsával rendelkez ő pótkerékkel felszerelt gépjár-
mű vek)
 Minél el őbb cserélje le a teljes méret ű pótkereket szabvány kerékre.
Kerülje a hirtelen gyorsítást, lassítást és fékezé\
st, valamint az éles kanyar-
vételt.
 Szükségpótkerék használatakor
Ne feledje, hogy szükségpótkerek ét kifejezetten az Ön gépjárművéhez ter-
vezték. A szükségpótkereket ne használja semmilyen más gépjárm űhöz.
 Egyidej űleg ne használjon egynél több szükségpótkereket.
 Minél el őbb cserélje ki a szükségpótkereket szabvány kerékre.
 Kerülje a hirtelen gyorsítást, a kapkodó kormányzást, \
a hirtelen fékezést
és sebességfokozat-váltást, amely hirtelen motorfékezé\
st vált ki.

5
537
5-2. Teend
ők szükséghelyzetben
Ha baj történik
VIGYÁZAT!

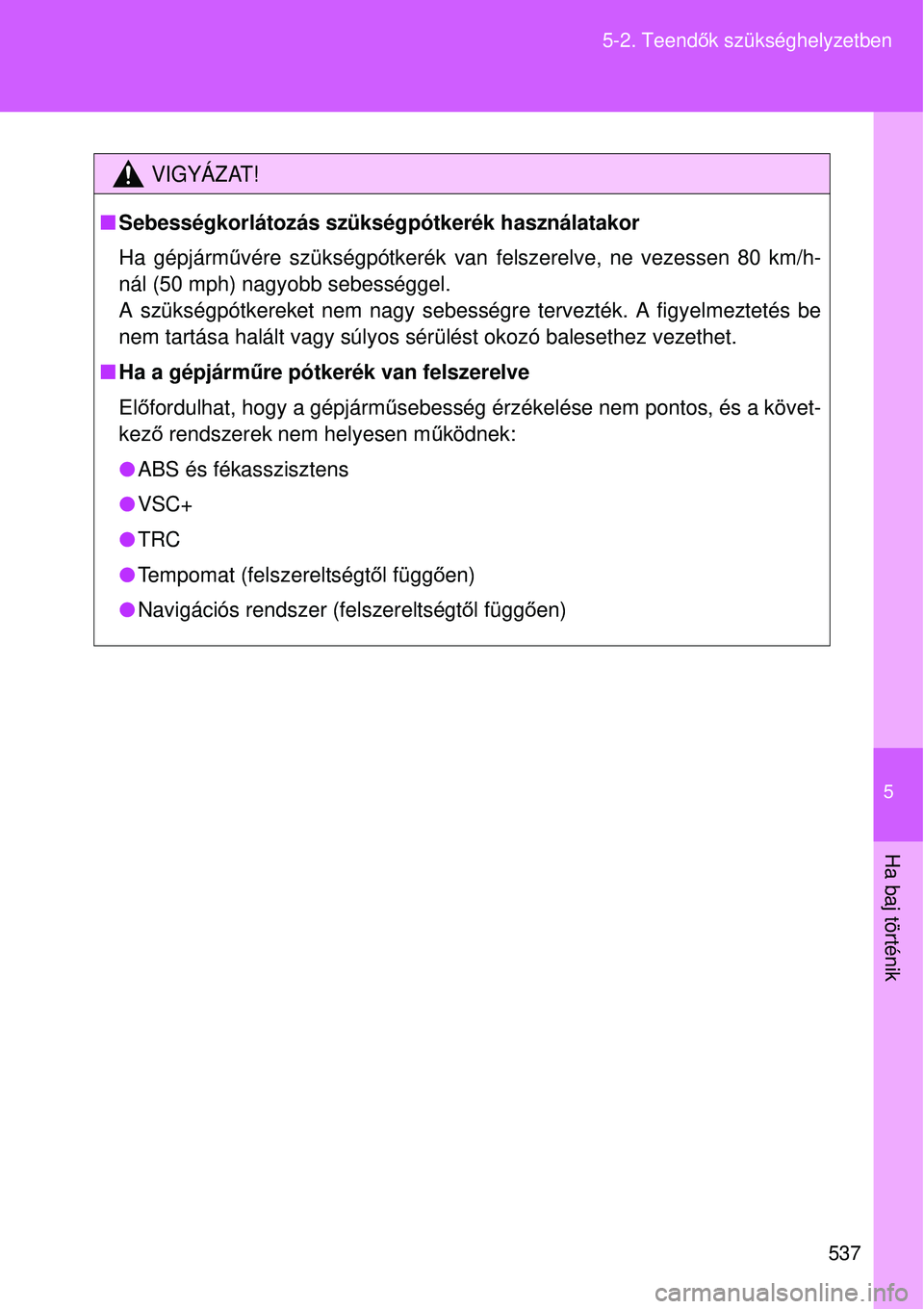

 Sebességkorlátozás szükségpótkerék használatakor
Ha gépjármű vére szükségpótkerék van felszerelve, ne vezessen 80 km/h\
-
nál (50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebességr e tervezték. A figyelmeztetés be
nem tartása halált vagy súlyos sérülést okozó balesethez\
vezethet.
 Ha a gépjárm űre pótkerék van felszerelve
El őfordulhat, hogy a gépjárm űsebesség érzékelése nem pontos, és a követ-
kező rendszerek nem helyesen m űködnek:
 ABS és fékasszisztens
 VSC+
 TRC
 Tempomat (felszereltségt ől függ ően)
 Navigációs rendszer (felszereltségt ől függ ően)

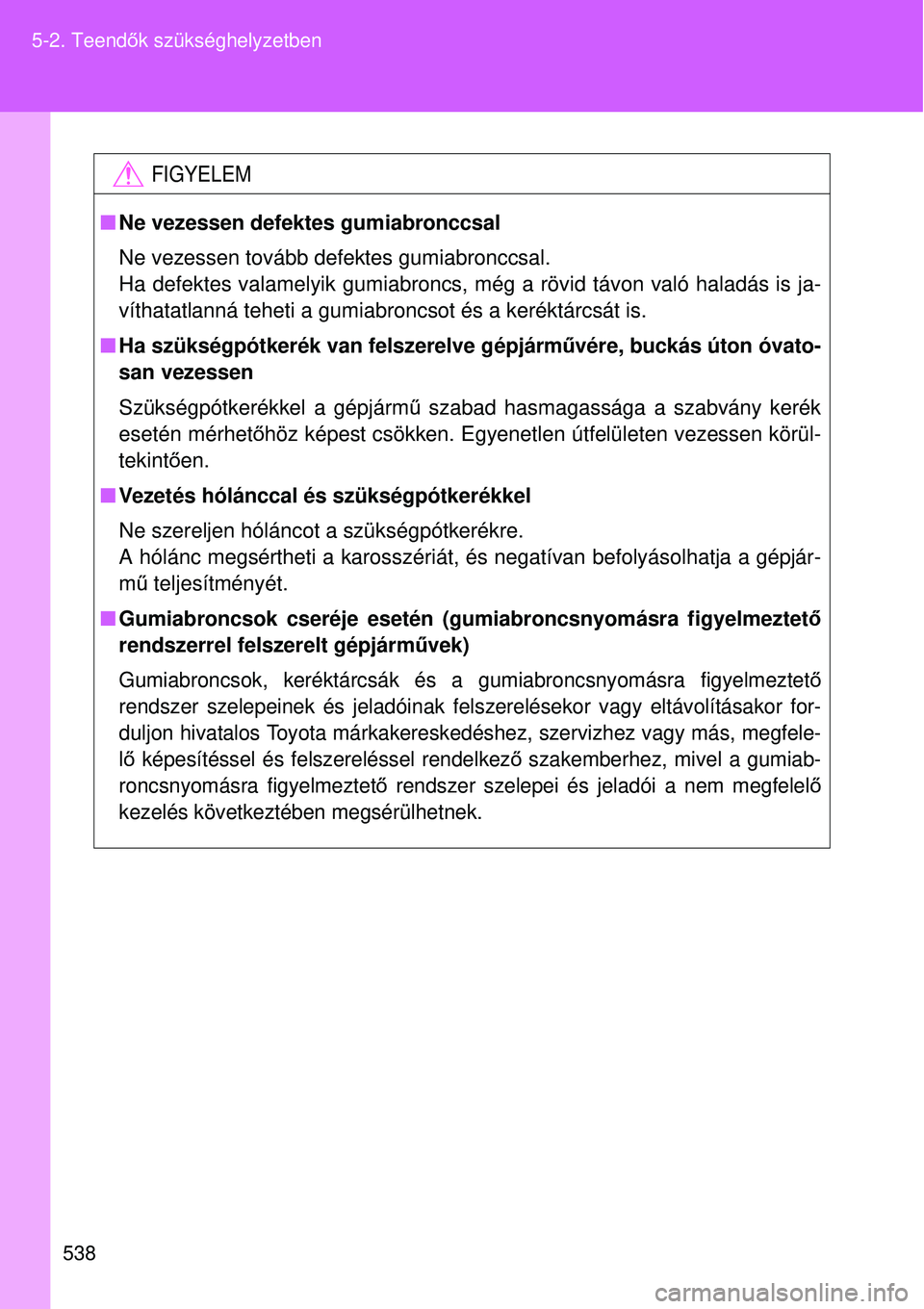

538
5-2. Teend
ők szükséghelyzetben
FIGYELEM
 Ne vezessen defektes gumiabronccsal
Ne vezessen tovább defektes gumiabronccsal.
Ha defektes valamelyik gumiabroncs, még a rövid távon való haladás is ja-
víthatatlanná teheti a gumiabroncsot és a keréktárcsát is.
 Ha szükségpótkerék van felszerelve gépjárm űvére, buckás úton óvato-
san vezessen
Szükségpótkerékkel a gépjárm ű szabad hasmagassága a szabvány kerék
esetén mérhet őhöz képest csökken. Egyenetlen útfelületen vezessen körül-
tekintő en.
 Vezetés hólánccal és szükségpótkerékkel
Ne szereljen hóláncot a szükségpótkerékre.
A hólánc megsértheti a karosszériát, és negatívan b\
efolyásolhatja a gépjár-
mű teljesítményét.
 Gumiabroncsok cseréje esetén (gumiabroncsnyomásra figyelmeztet\
ő
rendszerrel felszerelt gépjárművek)
Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figy\
elmeztet ő
rendszer szelepeinek és jeladóinak fel szerelésekor vagy eltávolításakor for-
duljon hivatalos Toyota márkakeresk edéshez, szervizhez vagy más, megfele-
lő képesítéssel és felszereléssel rendelkez ő szakemberhez, mivel a gumiab-
roncsnyomásra figyelmeztet ő rendszer szelepei és jeladói a nem megfelel ő
kezelés következtében megsérülhetnek.

5

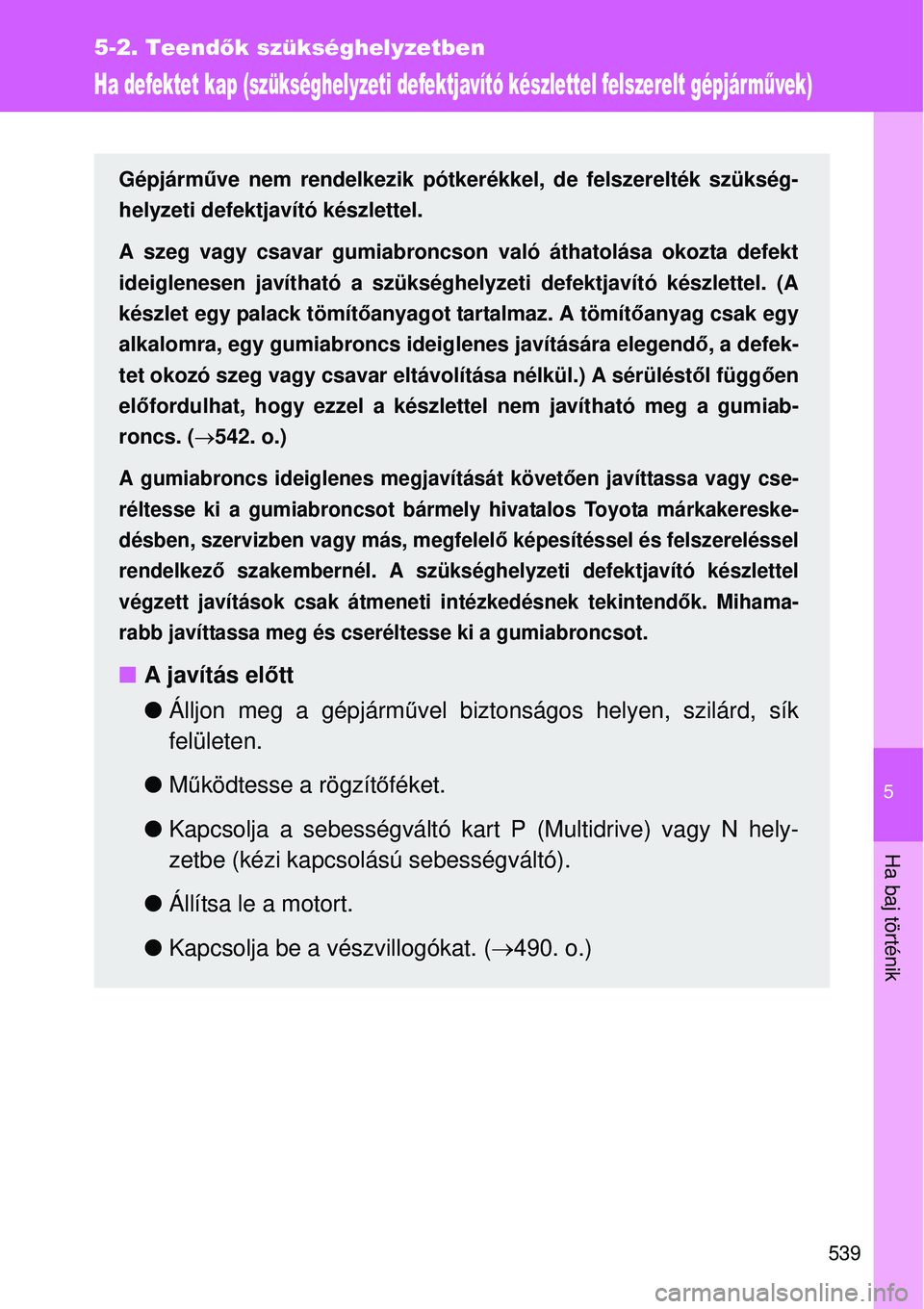

539
5-2. Teendők szükséghelyzetben
Ha baj történik
Ha defektet kap (szükséghelyzeti defektjavító készlettel felszerelt gépjárművek)
Gépjármű ve nem rendelkezik pótkerékkel, de felszerelték szükség-
helyzeti defektjavító készlettel.
A szeg vagy csavar gumiabroncson való áthatolása okozta defekt
ideiglenesen javítható a szükséghelyzeti defektjavító \
készlettel. (A
készlet egy palack tömít őanyagot tartalmaz. A tömít őanyag csak egy
alkalomra, egy gumiabroncs ideiglenes javítására elegend ő, a defek-
tet okozó szeg vagy csavar elt ávolítása nélkül.) A sérüléstől függően
előfordulhat, hogy ezzel a készlettel nem javítható meg a gumiab-
roncs. ( 542. o.)
A gumiabroncs ideiglenes megjavítását követő en javíttassa vagy cse-
réltesse ki a gumiabroncsot bármel y hivatalos Toyota márkakereske-
désben, szervizben vagy más, megfelelő képesítéssel és felszereléssel
rendelkez ő szakembernél. A szükséghelyz eti defektjavító készlettel
végzett javítások csak átmeneti intézkedésnek tekinten\
d ők. Mihama-
rabb javíttassa meg és cser éltesse ki a gumiabroncsot.
A javítás előtt
Álljon meg a gépjármű vel biztonságos helyen, szilárd, sík
felületen.
 Működtesse a rögzít őféket.
 Kapcsolja a sebességváltó kart P (Multidrive) vagy N hely-
zetbe (kézi kapcsolású sebességváltó).
 Állítsa le a motort.
 Kapcsolja be a vészvillogókat. ( 490. o.)

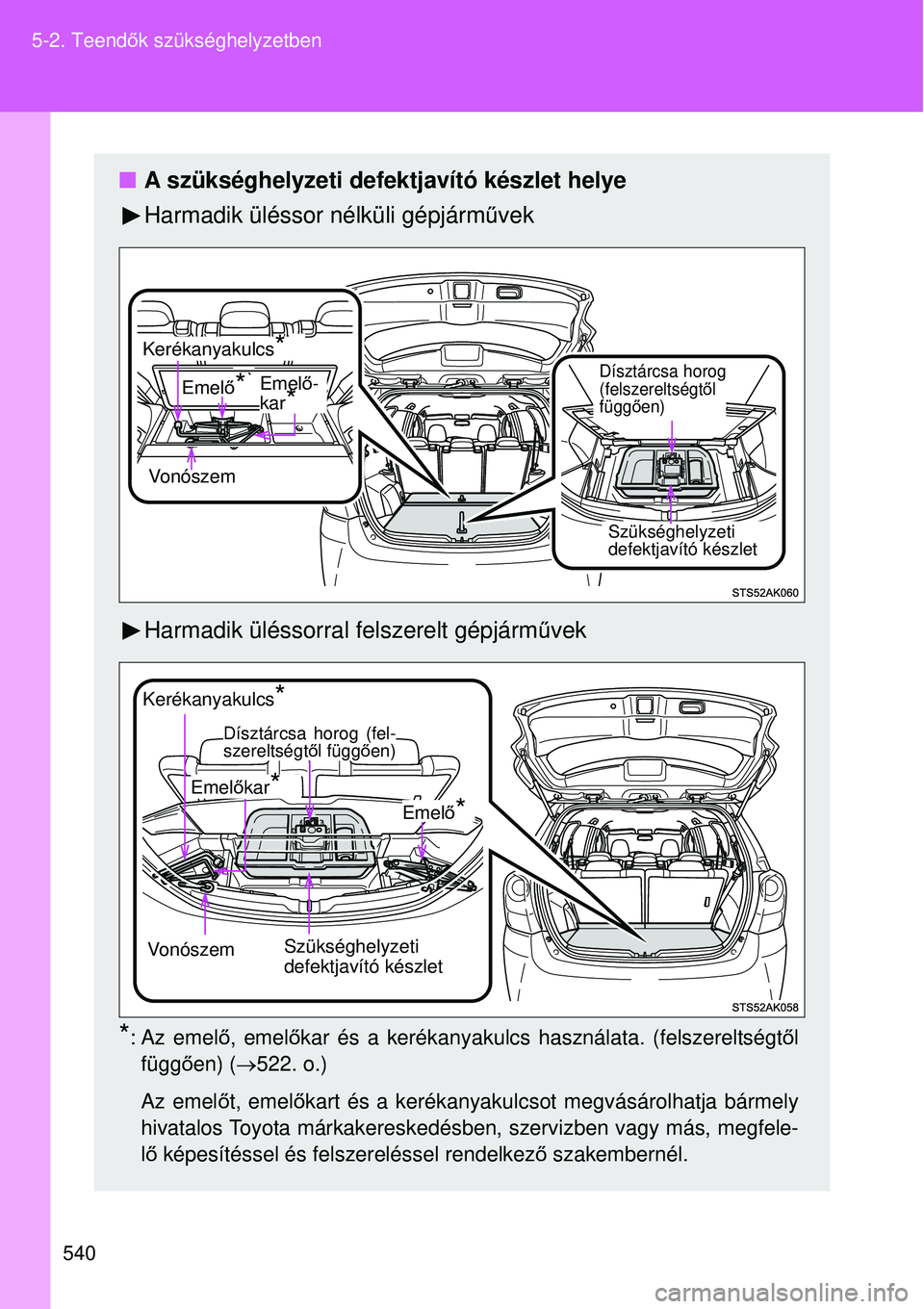

540
5-2. Teend
ők szükséghelyzetben
 A szükséghelyzeti defektjavító készlet helye
Harmadik üléssor nélküli gépjárm űvek
Harmadik üléssorral felszerelt gépjárm űvek
*: Az emel ő, emel őkar és a kerékanyakulcs használata. (felszereltségt ől
függő en) (522. o.)
Az emel őt, emel őkart és a kerékanyakulcsot megvásárolhatja bármely
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfele-
l ő képesítéssel és felszereléssel rendelkez ő szakembernél.
Emel ő-
kar*
Szükséghelyzeti
defektjavító készlet
Vonószem
Kerékanyakulcs*
Emel ő*Dísztárcsa horog
(felszereltségtől
függően)
Szükséghelyzeti
defektjavító készlet
Vonószem
Kerékanyakulcs*
Emel
ő*
Emelőkar*
Dísztárcsa horog (fel-
szereltségt ől függően)
