TOYOTA VERSO 2016 Bruksanvisningar (in Swedish)

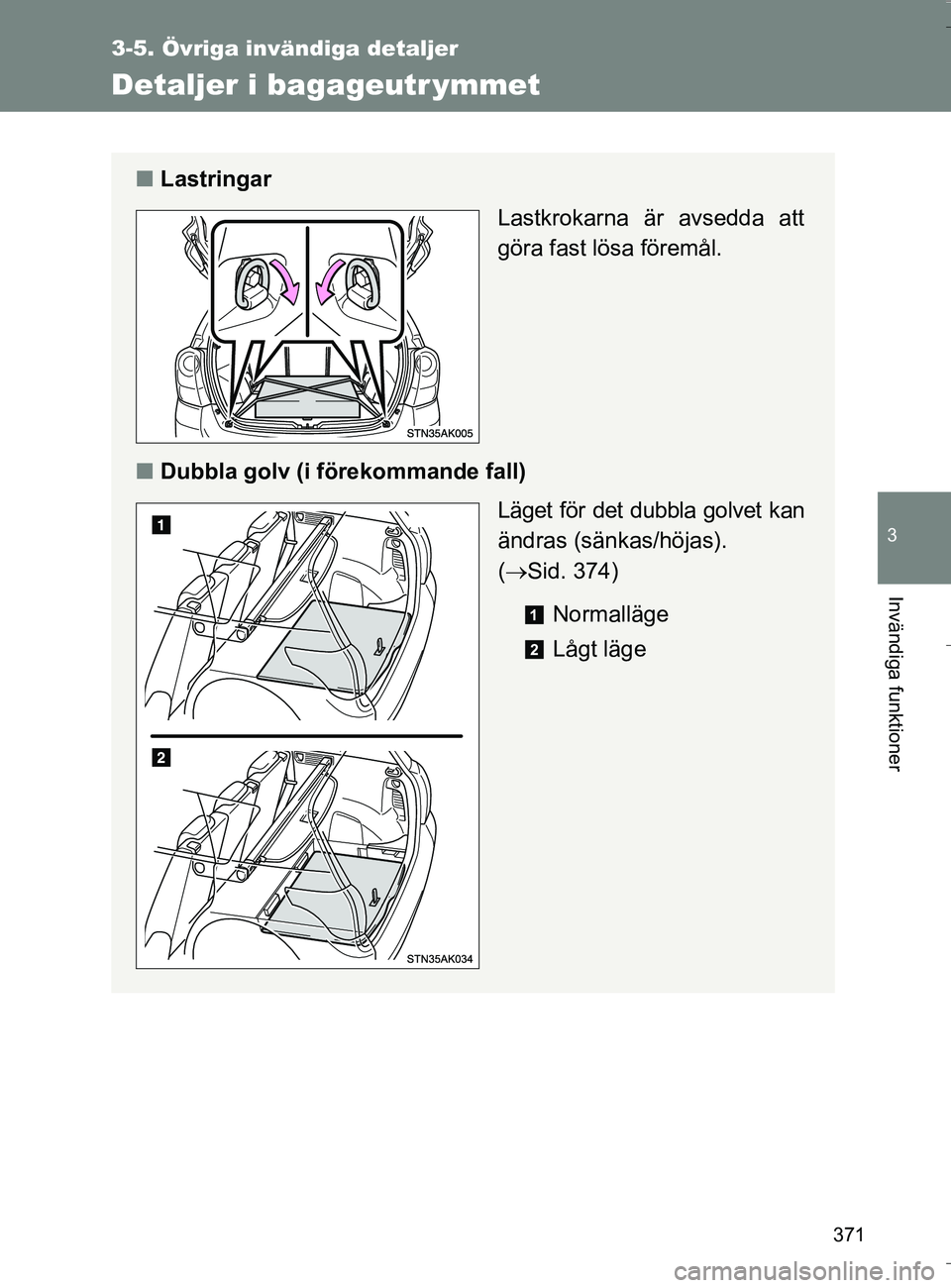

371
3-5. Övriga invändiga detaljer
3
Invändiga funktioner
OM64590SE
Detaljer i bagageutr ymmet
nLastringar
Lastkrokarna är avsedda att
göra fast lösa föremål.
n Dubbla golv (i förekommande fall)
Läget för det dubbla golvet kan
ändras (sänkas/höjas).
( Sid. 374)
Normalläge
Lågt läge
OM64590SE.book Page 371 Thursday, August 4, 2016 1:59 PM

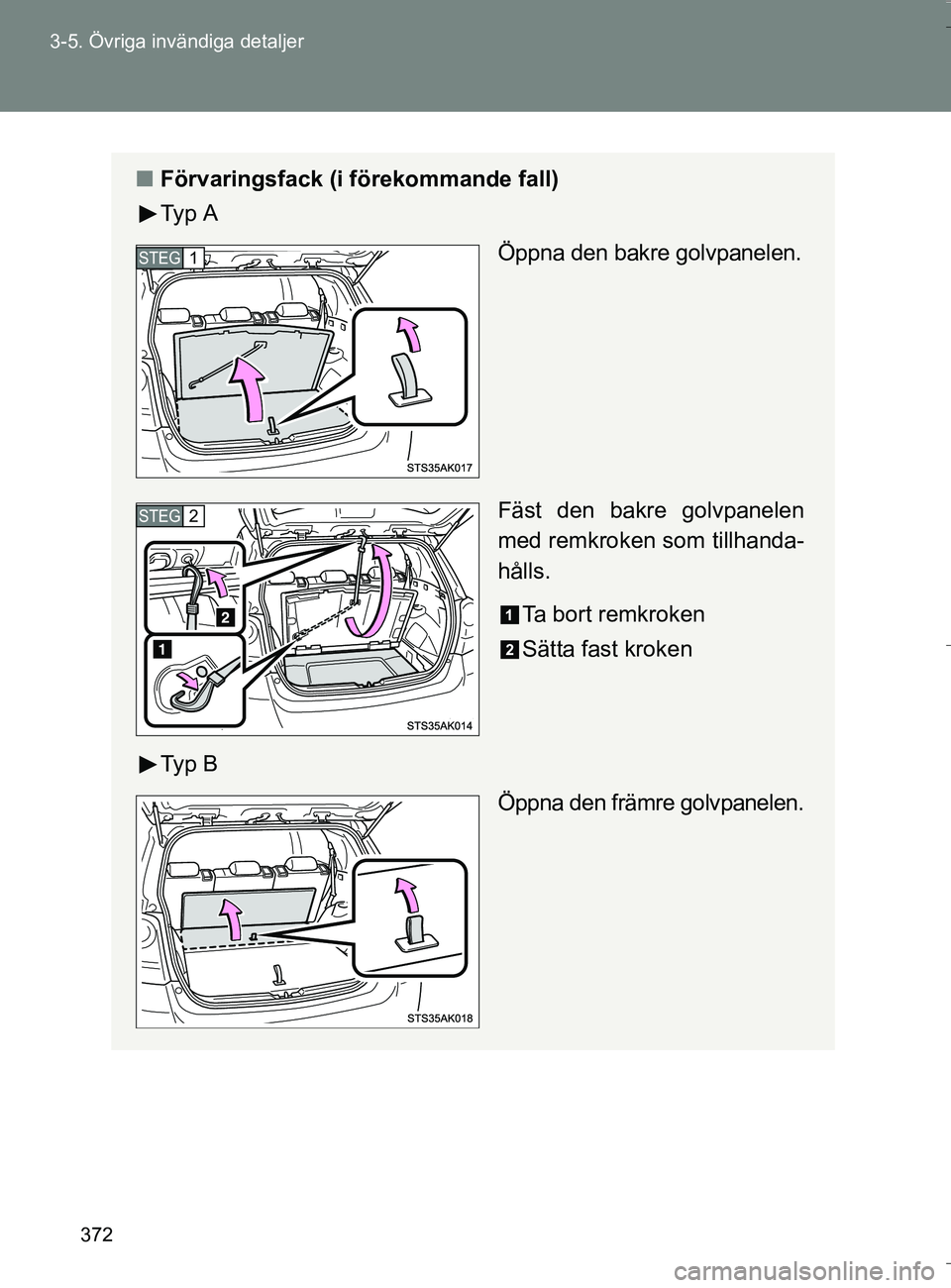

372
3-5. Övriga invändiga detaljer
OM64590SE
n
Förvaringsfack (i förekommande fall)
Ty p A
Öppna den bakre golvpanelen.
Fäst den bakre golvpanelen
med remkroken som tillhanda-
hålls.
Ta bort remkroken
Sätta fast kroken
Ty p B Öppna den främre golvpanelen.
STEG1
STEG2
OM64590SE.book Page 372 Thursday, August 4, 2016 1:59 PM

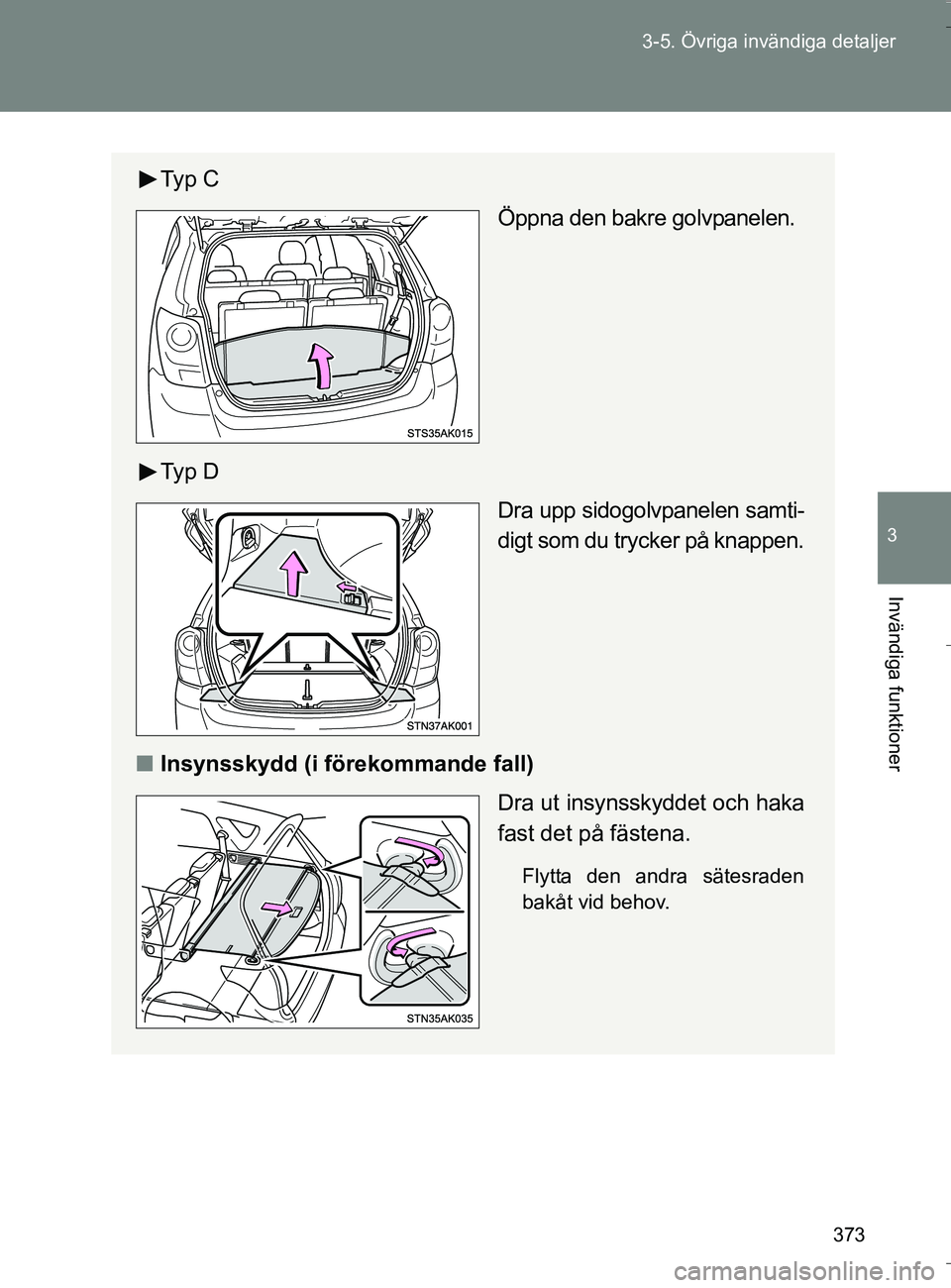

373
3-5. Övriga invändiga detaljer
3
Invändiga funktioner
OM64590SE
Ty p C
Öppna den bakre golvpanelen.
Ty p D Dra upp sidogolvpanelen samti-
digt som du trycker på knappen.
n Insynsskydd (i förekommande fall)
Dra ut insynsskyddet och haka
fast det på fästena.
Flytta den andra sätesraden
bakåt vid behov.
OM64590SE.book Page 373 Thursday, August 4, 2016 1:59 PM

374
3-5. Övriga invändiga detaljer
OM64590SE

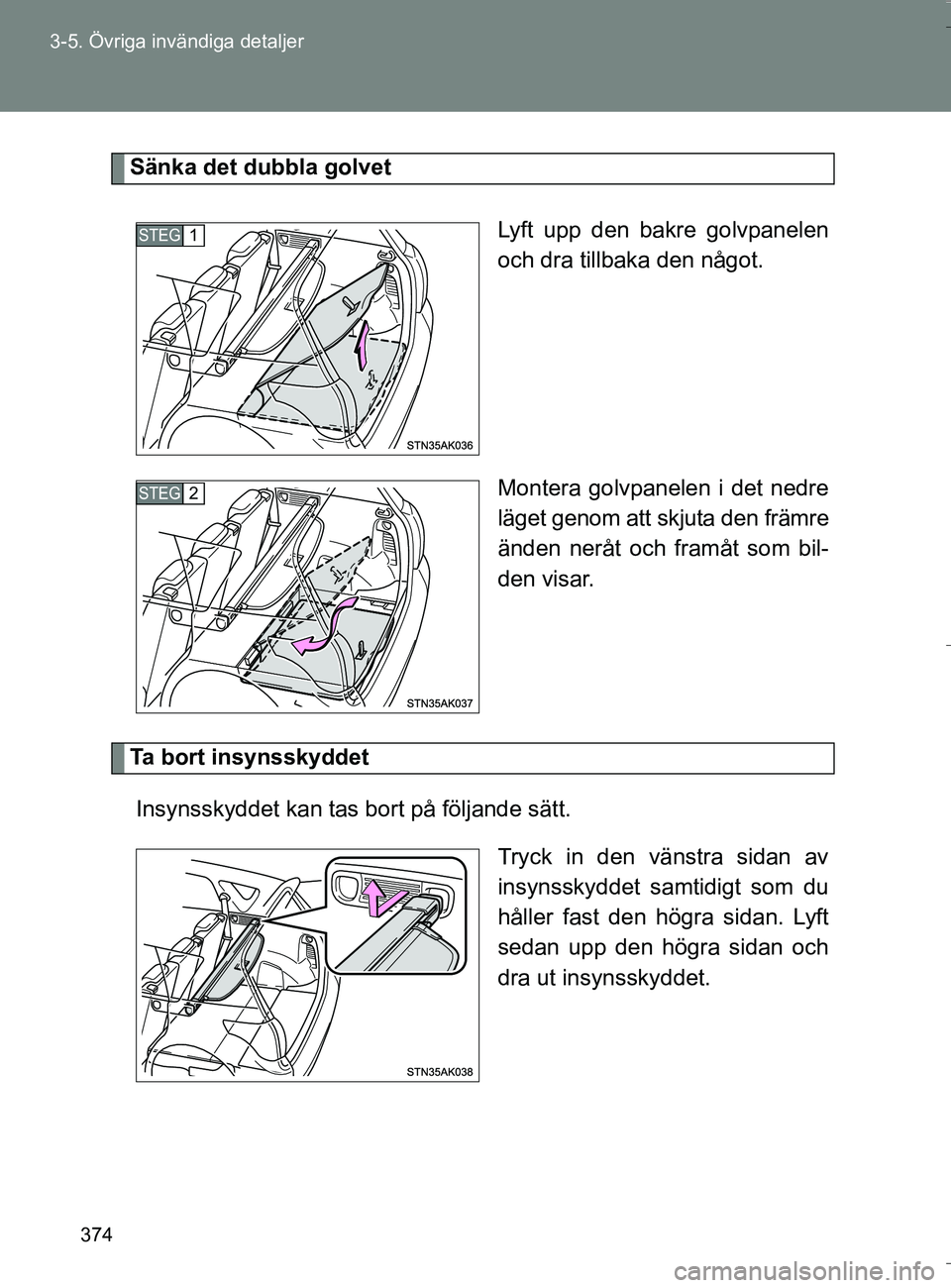

Sänka det dubbla golvet
Lyft upp den bakre golvpanelen
och dra tillbaka den något.
Montera golvpanelen i det nedre
läget genom att skjuta den främre
änden neråt och framåt som bil-
den visar.
Ta bort insynsskyddetInsynsskyddet kan tas bort på följande sätt. Tryck in den vänstra sidan av
insynsskyddet samtidigt som du
håller fast den högra sidan. Lyft
sedan upp den högra sidan och
dra ut insynsskyddet.
STEG1
STEG2
OM64590SE.book Page 374 Thursday, August 4, 2016 1:59 PM

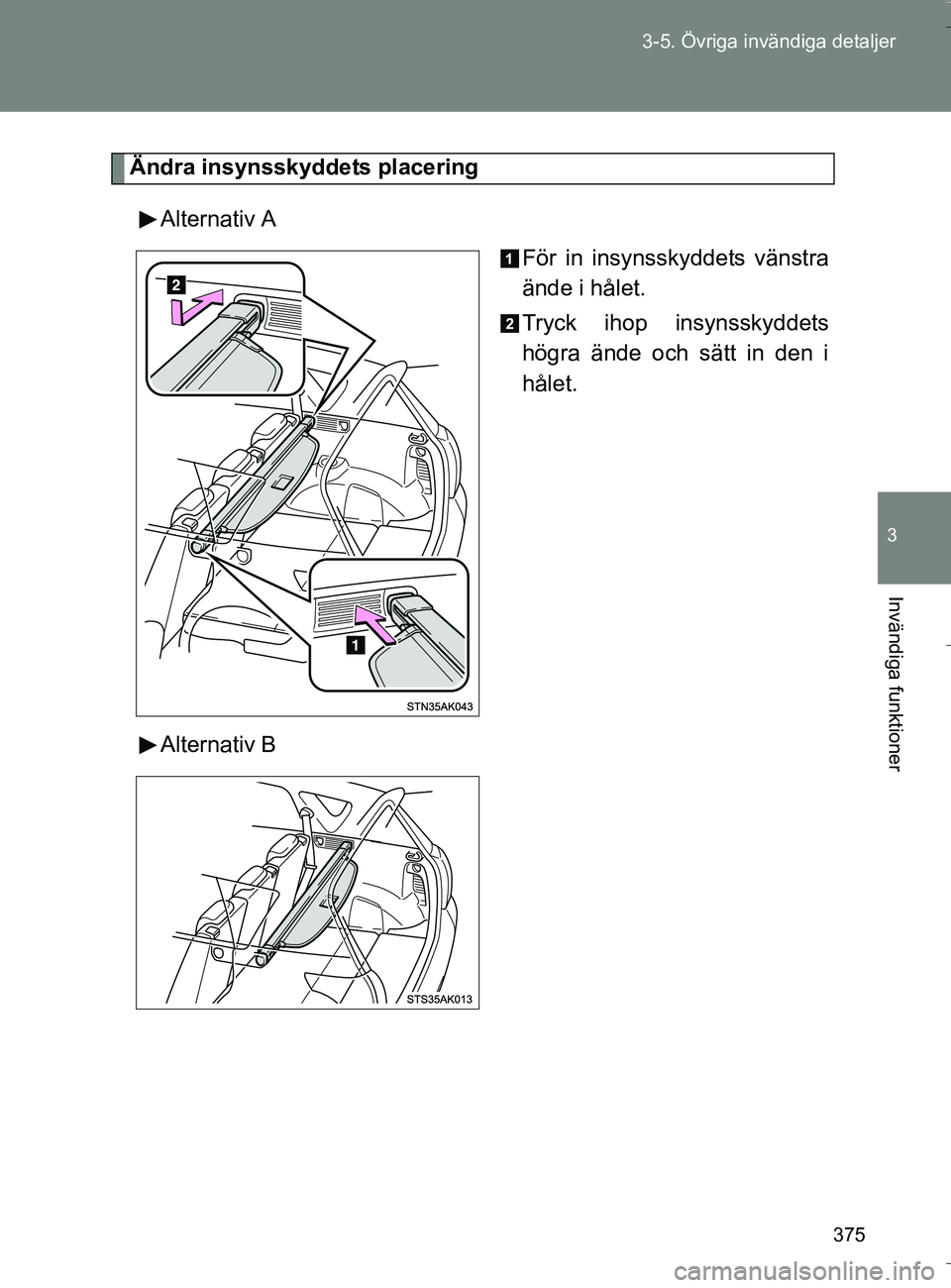

375
3-5. Övriga invändiga detaljer
3
Invändiga funktioner
OM64590SE
Ändra insynsskyddets placering
Alternativ A För in insynsskyddets vänstra
ände i hålet.
Tryck ihop insynsskyddets
högra ände och sätt in den i
hålet.
Alternativ B
OM64590SE.book Page 375 Thursday, August 4, 2016 1:59 PM

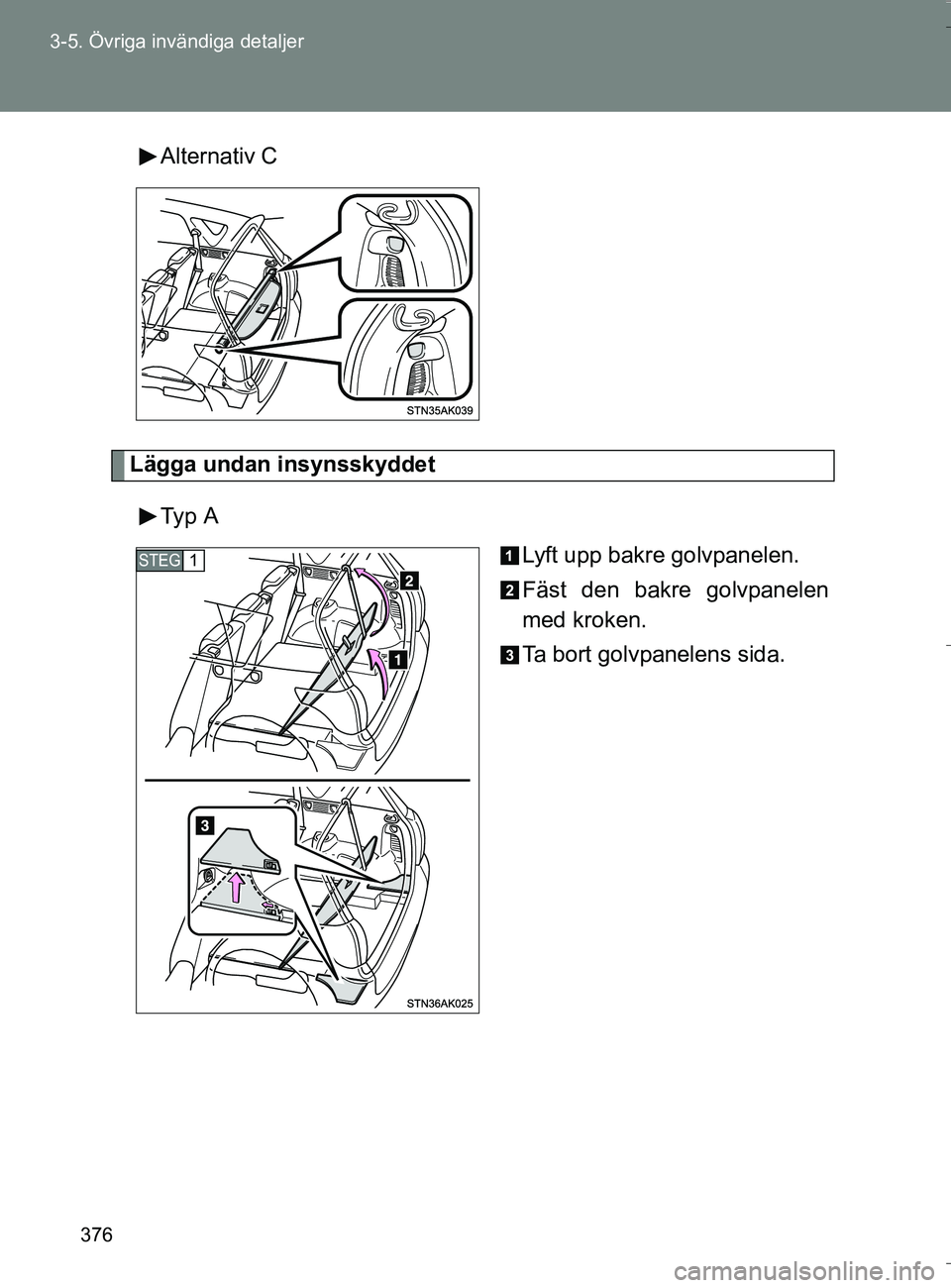

376
3-5. Övriga invändiga detaljer
OM64590SE
Alternativ C
Lägga undan insynsskyddet
Typ A Lyft upp bakre golvpanelen.
Fäst den bakre golvpanelen
med kroken.
Ta bort golvpanelens sida.
STEG1
OM64590SE.book Page 376 Thursday, August 4, 2016 1:59 PM

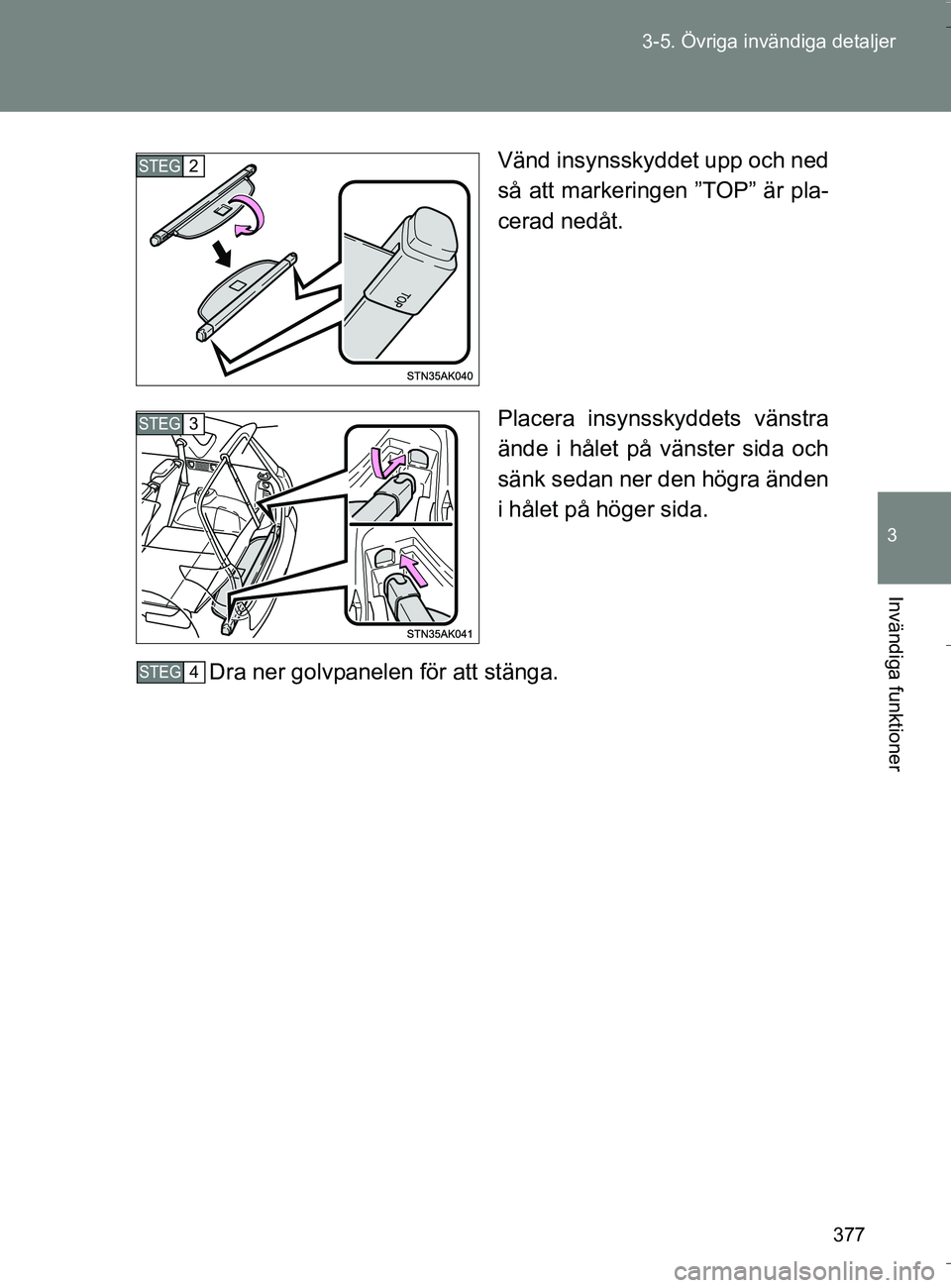

377
3-5. Övriga invändiga detaljer
3
Invändiga funktioner
OM64590SE
Vänd insynsskyddet upp och ned
så att markeringen ”TOP” är pla-
cerad nedåt.
Placera insynsskyddets vänstra
ände i hålet på vänster sida och
sänk sedan ner den högra änden
i hålet på höger sida.
Dra ner golvpanelen för att stänga.
STEG2
STEG3
STEG4
OM64590SE.book Page 377 Thursday, August 4, 2016 1:59 PM

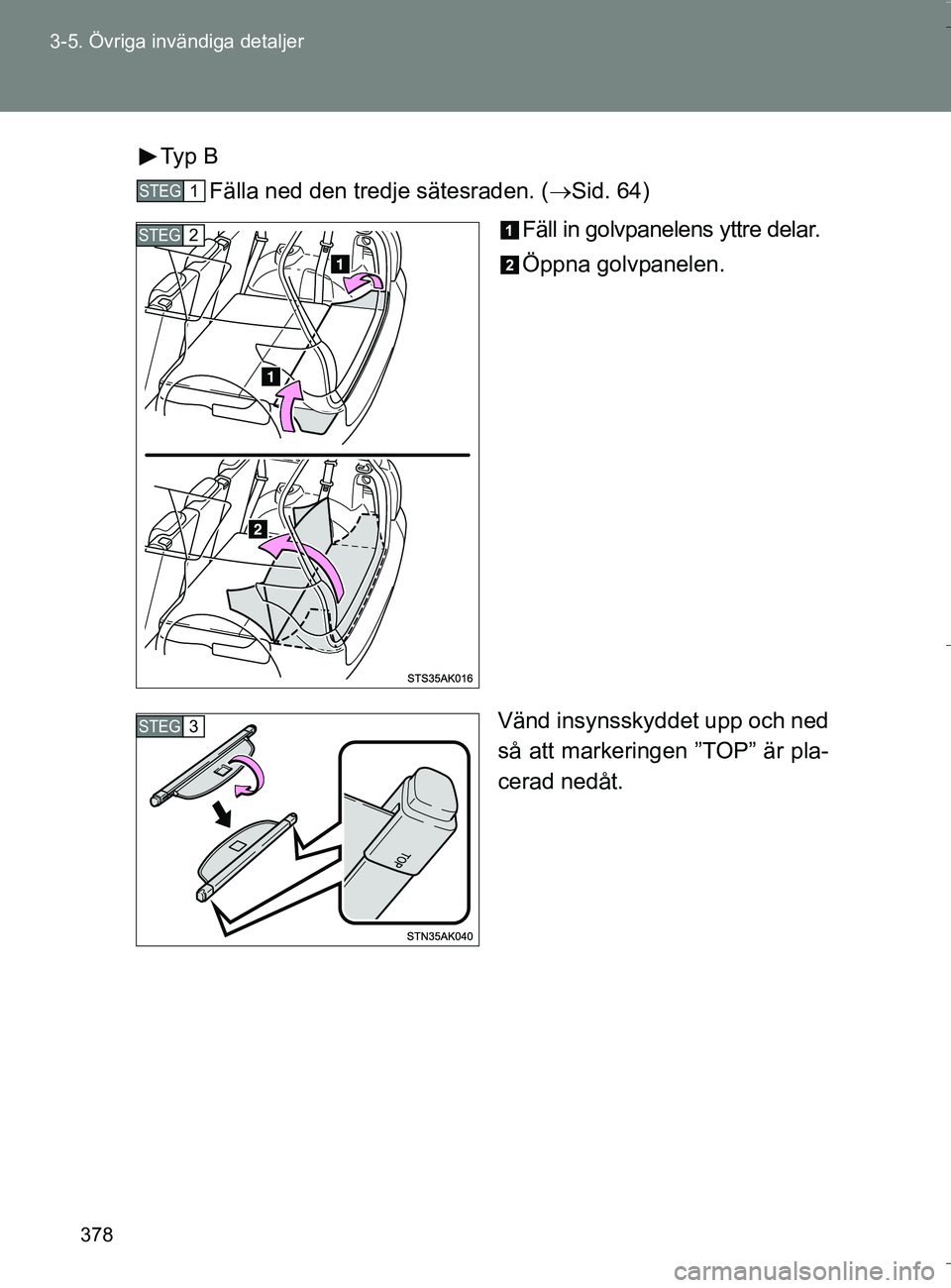

378
3-5. Övriga invändiga detaljer
OM64590SE
Typ B
Fälla ned den tredje sätesraden. ( Sid. 64)
Fäll in golvpanelens yttre delar.
Öppna golvpanelen.
Vänd insynsskyddet upp och ned
så att markeringen ”TOP” är pla-
cerad nedåt.
STEG1
STEG2
STEG3
OM64590SE.book Page 378 Thursday, August 4, 2016 1:59 PM

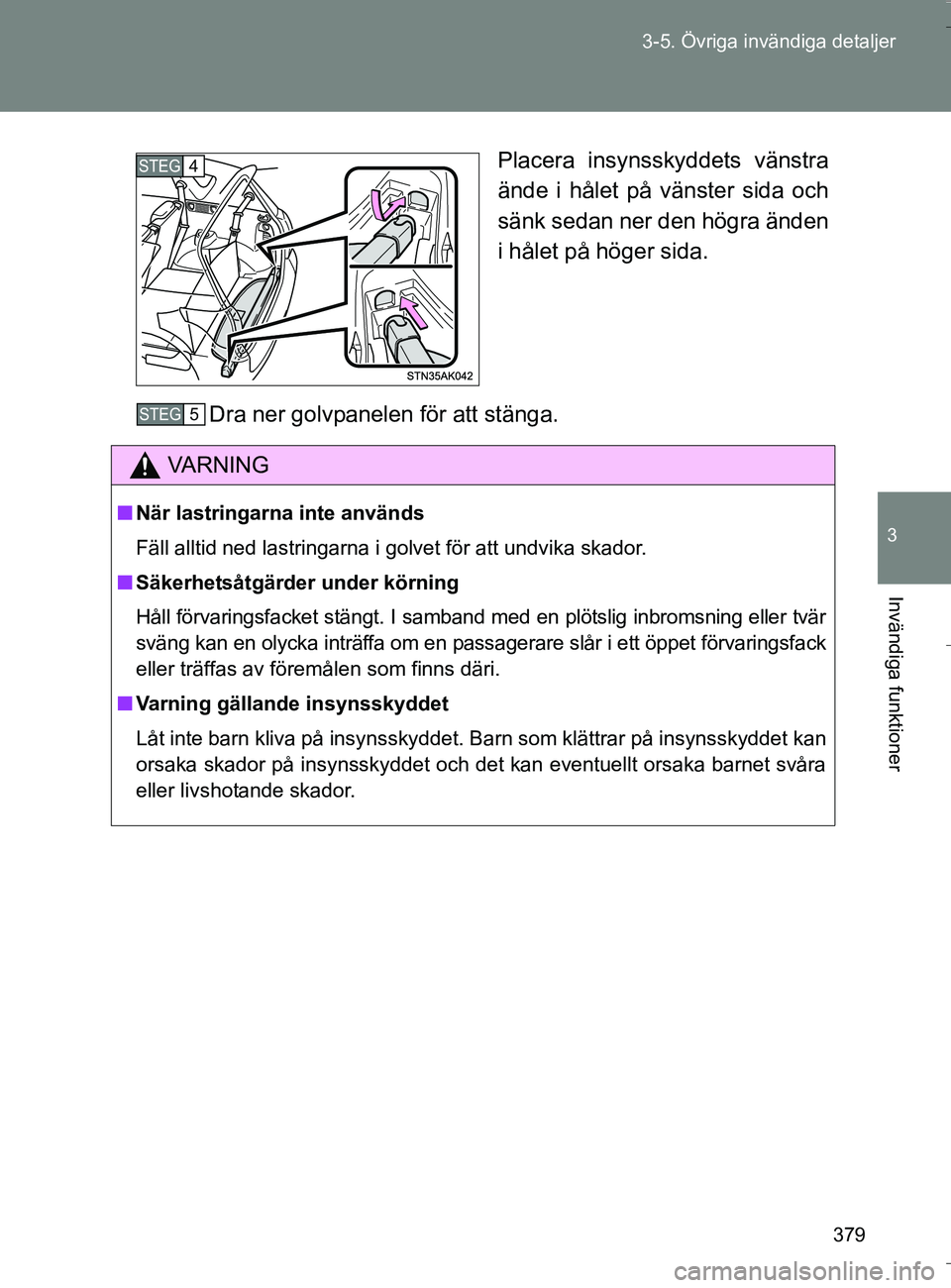

379
3-5. Övriga invändiga detaljer
3
Invändiga funktioner
OM64590SE
Placera insynsskyddets vänstra
ände i hålet på vänster sida och
sänk sedan ner den högra änden
i hålet på höger sida.
Dra ner golvpanelen för att stänga.
STEG4
VA R N I N G
n När lastringarna inte används
Fäll alltid ned lastringarna i golvet för att undvika skador.
n Säkerhetsåtgärder under körning
Håll förvaringsfacket stängt. I samband med en plötslig inbromsning eller tvär
sväng kan en olycka inträffa om en passagerare slår i ett öppet förvaringsfack
eller träffas av föremålen som finns däri.
n Varning gällande insynsskyddet
Låt inte barn kliva på insynsskyddet. Barn som klättrar på insynsskyddet kan
orsaka skador på insynsskyddet och det kan eventuellt orsaka barnet svåra
eller livshotande skador.
STEG5
OM64590SE.book Page 379 Thursday, August 4, 2016 1:59 PM

380
3-5. Övriga invändiga detaljer
OM64590SE
OM64590SE.book Page 380 Thursday, August 4, 2016 1:59 PM
