TOYOTA VERSO 2016 Eksploatavimo vadovas (in Lithuanian)

481
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590

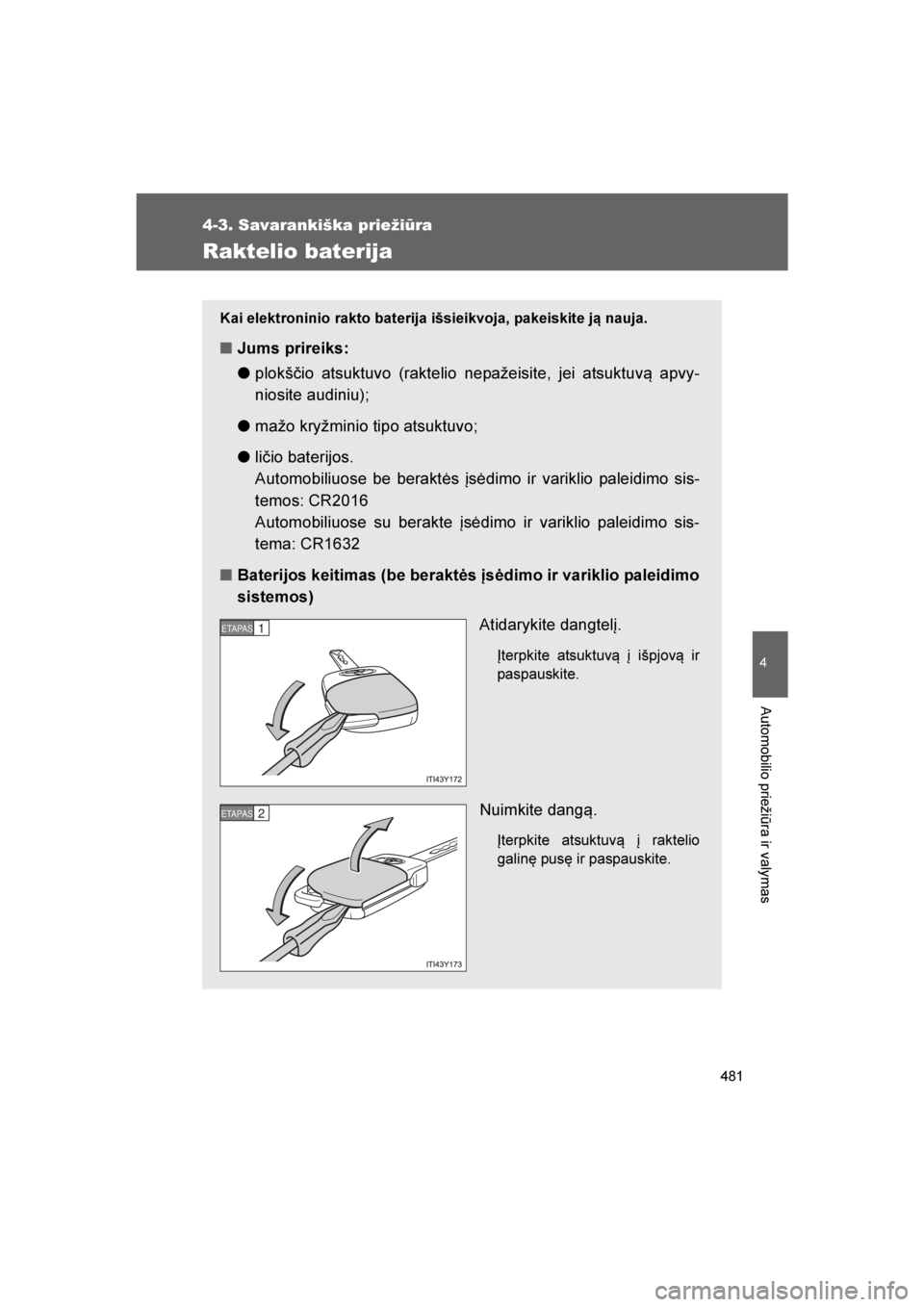

Raktelio baterija
Kai elektroninio rakto baterija išsieikvoja, pakeiskite ją nauja.
■Jums prireiks:
● plokščio atsuktuvo (raktelio nepažeisite, jei atsuktuvą apvy-
niosite audiniu);
● mažo kryžminio tipo atsuktuvo;
● ličio baterijos.
Automobiliuose be beraktės įsėdimo ir variklio paleidimo sis-
temos: CR2016
Automobiliuose su berakte įsėdimo ir variklio paleidimo sis-
tema: CR1632
■ Baterijos keitimas (be beraktės įsėdimo ir variklio paleidimo
sistemos)
Atidarykite dangtelį.
Įterpkite atsuktuvą į išpjovą ir
paspauskite.
Nuimkite dangą.
Įterpkite atsuktuvą į raktelio
galinę pusę ir paspauskite.
ETAPAS1
ETAPAS2
VERSO_OM_Europe_OM64590LT.book Page 4 81 Sunday, April 3, 2016 9:27 AM

482
4-3. Savarankiška priežiūra
VERSO_LT_OM64590

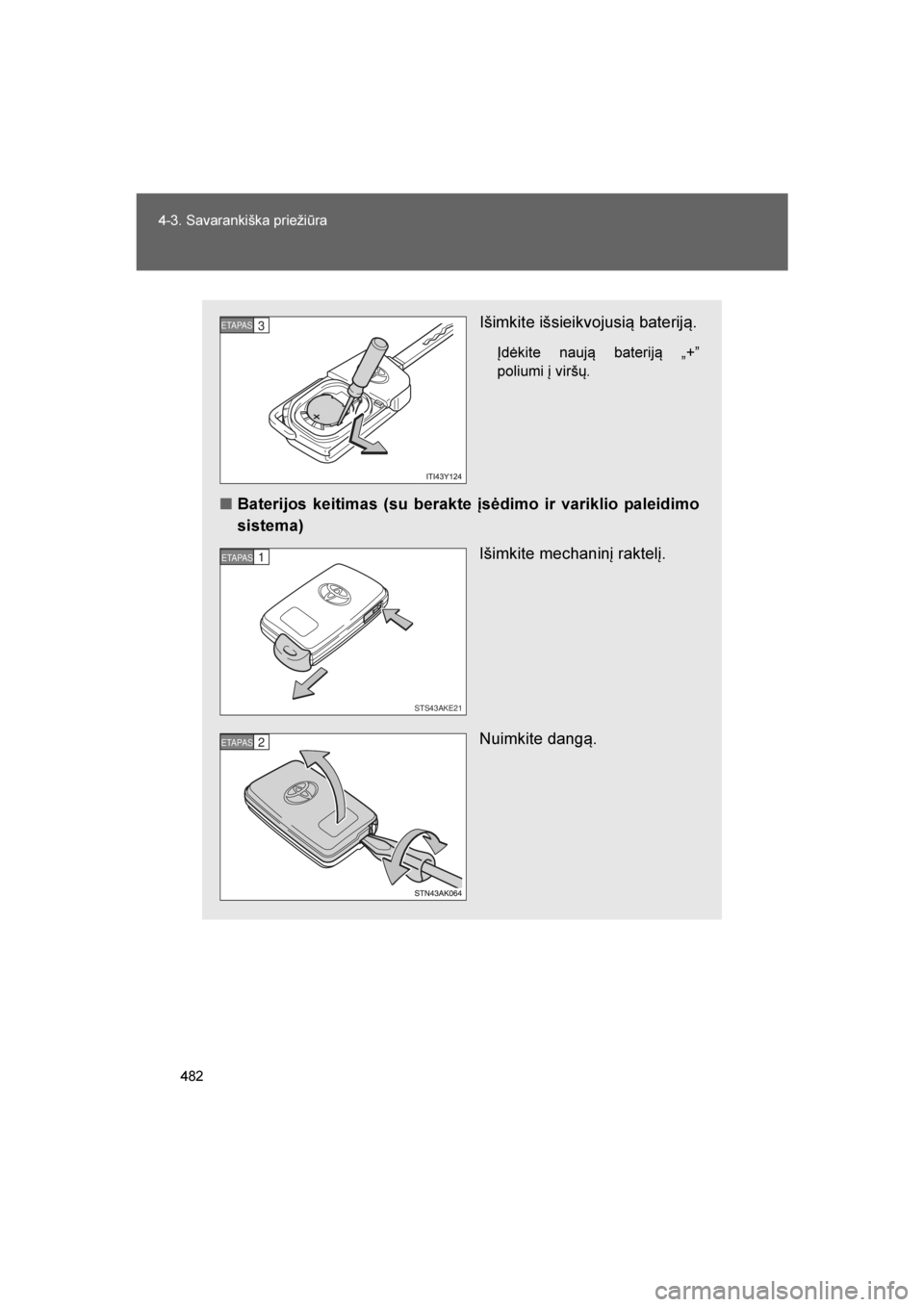

Išimkite išsieikvojusią bateriją.
Įdėkite naują bateriją „+”
poliumi į viršų.
■
Baterijos keitimas (su berakte įsėdimo ir variklio paleidimo
sistema)
Išimkite mechaninį raktelį.
Nuimkite dangą.
ETAPAS3
STS43AKE21
ETAPAS1
ETAPAS2
VERSO_OM_Europe_OM64590LT.book Page 4 82 Sunday, April 3, 2016 9:27 AM

483
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
■
Kai elektroninio raktelio baterija išsieikvoja
Gali atsirasti toliau išvardinti požymiai.
●Beraktė įsėdimo ir variklio paleidimo sistema (jei įrengta) ir nuotolinio val-
dymo pultelis veiks blogai.
● Sumažės veikimo spindulys.
■ Naudokite toliau nurodytas li\bio baterijas
Automobiliuose be beraktės įsėdimo ir variklio paleidimo sistemos: CR2016
Automobiliuose su berakte įsėdimo ir variklio paleidimo sistema: CR1632
●Tinkamą bateriją galite įsigyti „Toyota” atstovybėje arba profesionaliose
juvelyrų dirbtuvėse ar foto prekių parduotuvėse.
● Pakeiskite tik tokiomis pat arba ekvivalen\biomis „Toyota“ arba kito kvalifi-
kuoto specialisto rekomenduojamomis baterijomis.
● Naudotų baterijų išmetimą reglamentuoja įstatymai – vykdykite juos.
Išimkite išsieikvojusią bateriją.
Įdėkite naują bateriją „+”
poliumi į viršų.
ETAPAS3
VERSO_OM_Europe_OM64590LT.book Page 4 83 Sunday, April 3, 2016 9:27 AM

484
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
ĮSPĖJIMAS
■
Naudotos baterijos ir kitos detalės
Smulkias detales vaikas gali praryti ar jomis paspringti. Laikykite jas vaikams
nepasiekiamoje vietoje. Tai gali tapti mirties priežastimi.
■ Raktelio baterijos sertifikatas
ĮSP\fJIMAS: JEI BATERIJA PAKEIČIAMA NETINKAMO TIPO BATERIJA, JI
GALI SPROGTI. NAUDOTŲ BATERIJŲ IŠMETIMĄ REGLAMENTUOJA
VIETINIAI ĮSTATYMAI.
PASTABA
■Veikimas pakeitus bateriją
Norėdami išvengti nelaimės vadovaukitės toliau pateiktais patarimais.
●Keiskite bateriją sausomis rankomis.
Drėgna baterija gali pradėti rūdyti.
● Nelieskite ir nejudinkite iš vietos kitų nuotolinio pultelio detalių.
● Nelankstykite baterijos gnybtų.
VERSO_OM_Europe_OM64590LT.book Page 4 84 Sunday, April 3, 2016 9:27 AM

485
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590

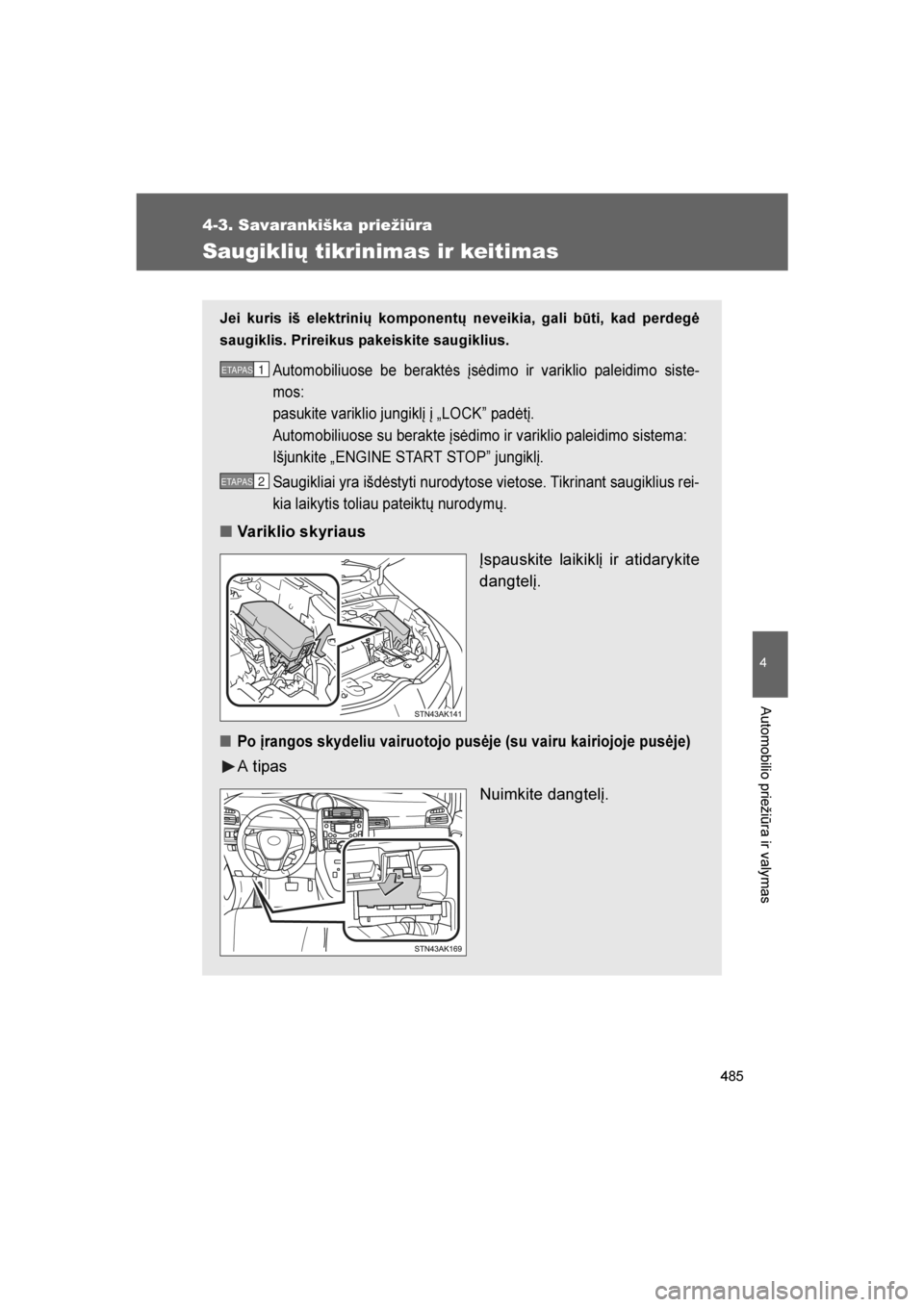

Saugiklių tikrinimas ir keitimas
Jei kuris iš elektrinių komponentų neveikia, gali būti, kad perdegė
saugiklis. Prireikus pakeiskite saugiklius.
Automobiliuose be beraktės įsėdimo ir variklio paleidimo siste-
mos:
pasukite variklio jungiklį į „LOCK” padėtį.
Automobiliuose su berakte įsėdimo ir variklio paleidimo sistema:
Išjunkite „ENGINE START STOP” jungiklį.
Saugikliai yra išdėstyti nurodytose vietose. Tikrinant saugiklius rei-
kia laikytis toliau pateiktų nurodymų.
■Variklio skyriaus
Įspauskite laikiklį ir atidarykite
dangtelį.
■Po įrangos skydeliu vairuotojo pusėje (su vairu kairiojoje pusėje)
A tipas
Nuimkite dangtelį.
ETAPAS1
ETAPAS2
VERSO_OM_Europe_OM64590LT.book Page 4 85 Sunday, April 3, 2016 9:27 AM

486
4-3. Savarankiška priežiūra
VERSO_LT_OM64590

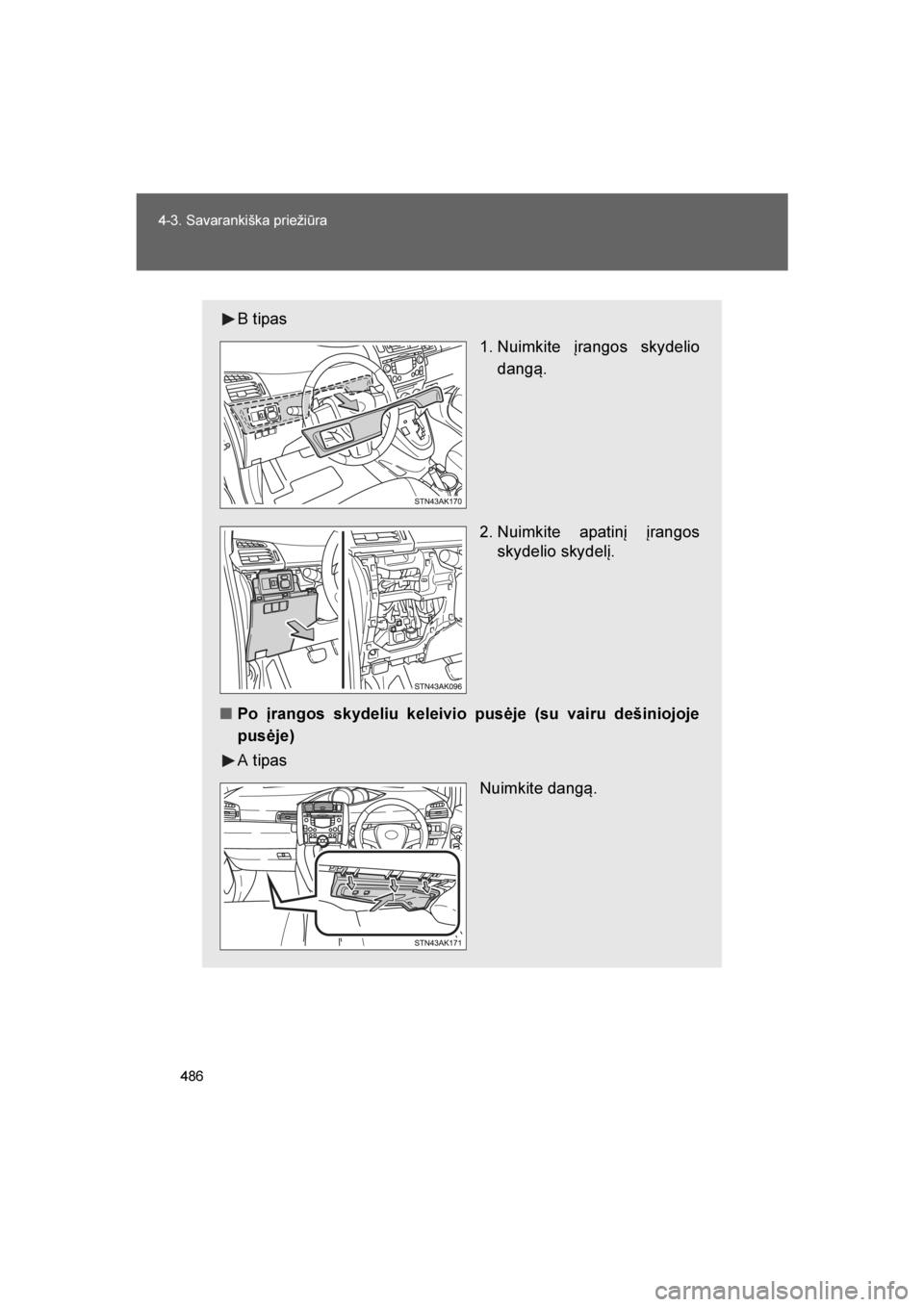

B tipas
1. Nuimkite įrangos skydelio
dangą.
2. Nuimkite apatinį įrangos skydelio skydelį.
■ Po įrangos skydeliu keleivio pusėje (su vairu dešiniojoje
pusėje)
A tipas
Nuimkite dangą.
VERSO_OM_Europe_OM64590LT.book Page 4 86 Sunday, April 3, 2016 9:27 AM

487
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590

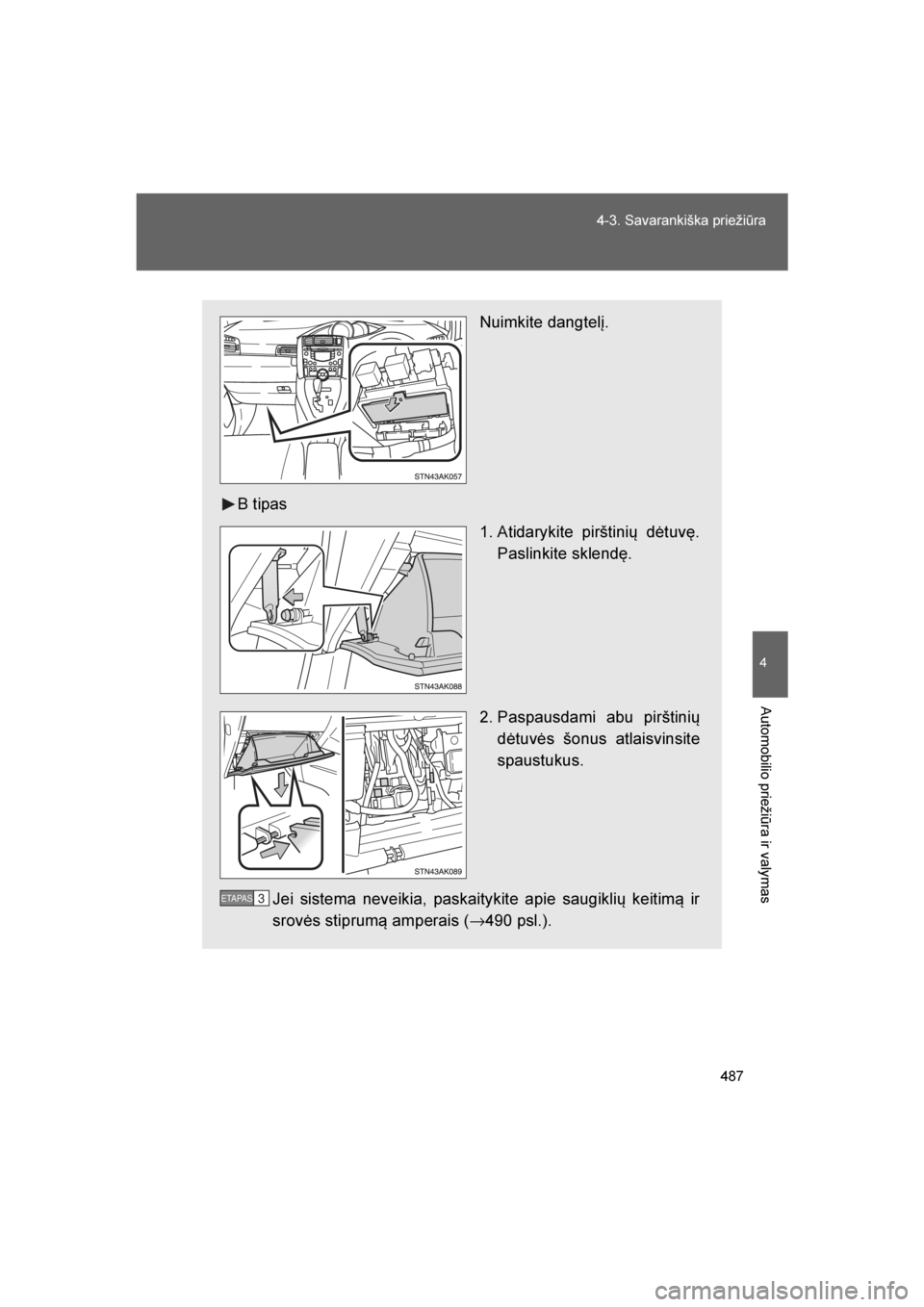

Nuimkite dangtelį.
B tipas 1. Atidarykite pirštini\b dėtuvę.Paslinkite sklendę.
2. Paspausdami abu pirštini\b dėtuvės šonus atlaisvinsite
spaustukus.
Jei sistema neveikia, paskaitykite apie saugikli\b keitimą ir
srovės stiprumą amperais ( →490 psl.).
ETAPAS3
VERSO_OM_Europe_OM64590LT.book Page 4 87 Sunday, April 3, 2016 9:27 AM

488
4-3. Savarankiška priežiūra
VERSO_LT_OM64590

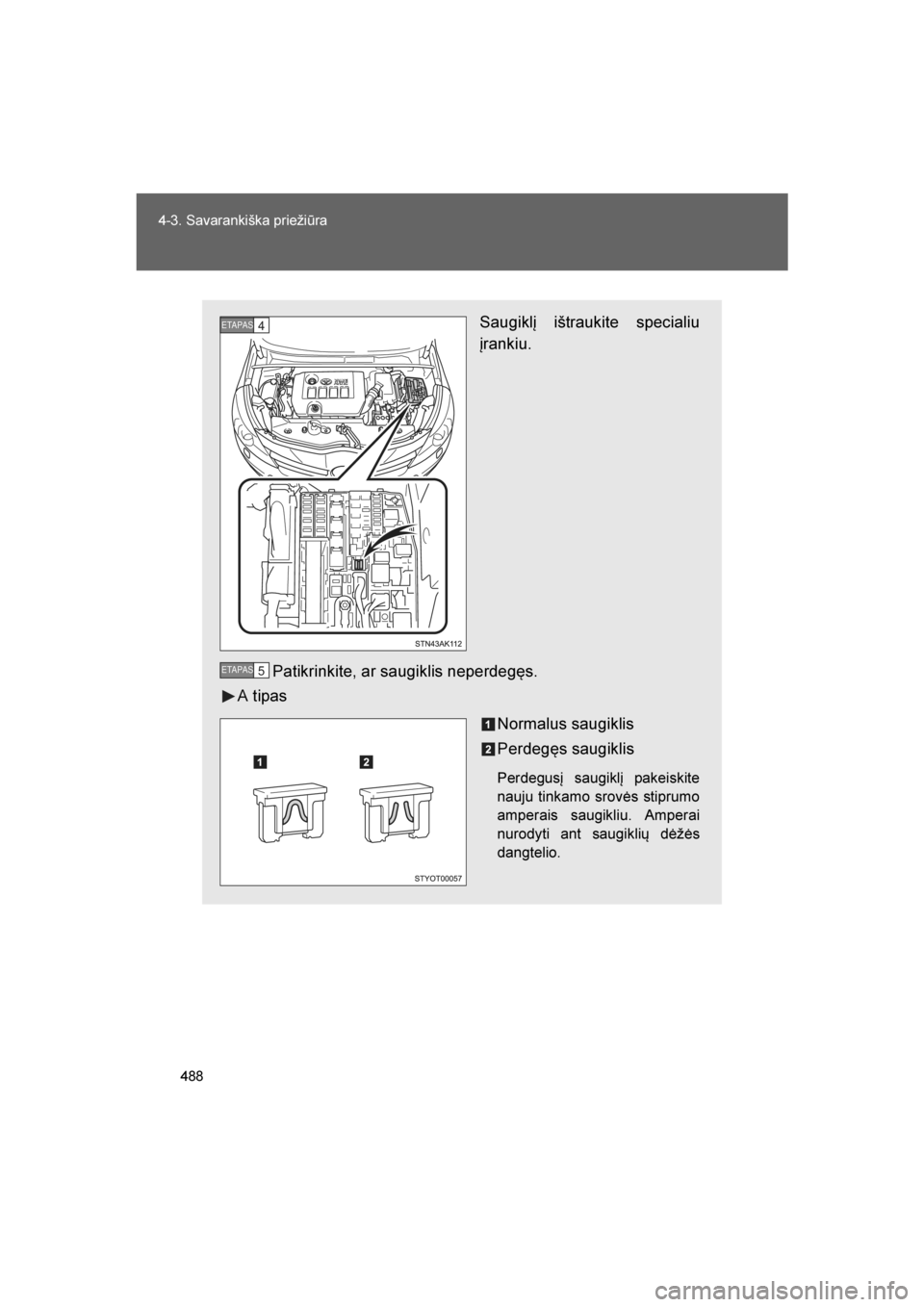

Saugiklį ištraukite specialiu
įrankiu.
Patikrinkite, ar saugiklis neperdegęs.
A tipas
Normalus saugiklis
Perdegęs saugiklis
Perdegusį saugiklį pakeiskite
nauju tinkamo srovės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugiklių dėžės
dangtelio.
ETAPAS4
ETAPAS5
VERSO_OM_Europe_OM64590LT.book Page 4 88 Sunday, April 3, 2016 9:27 AM

489
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590

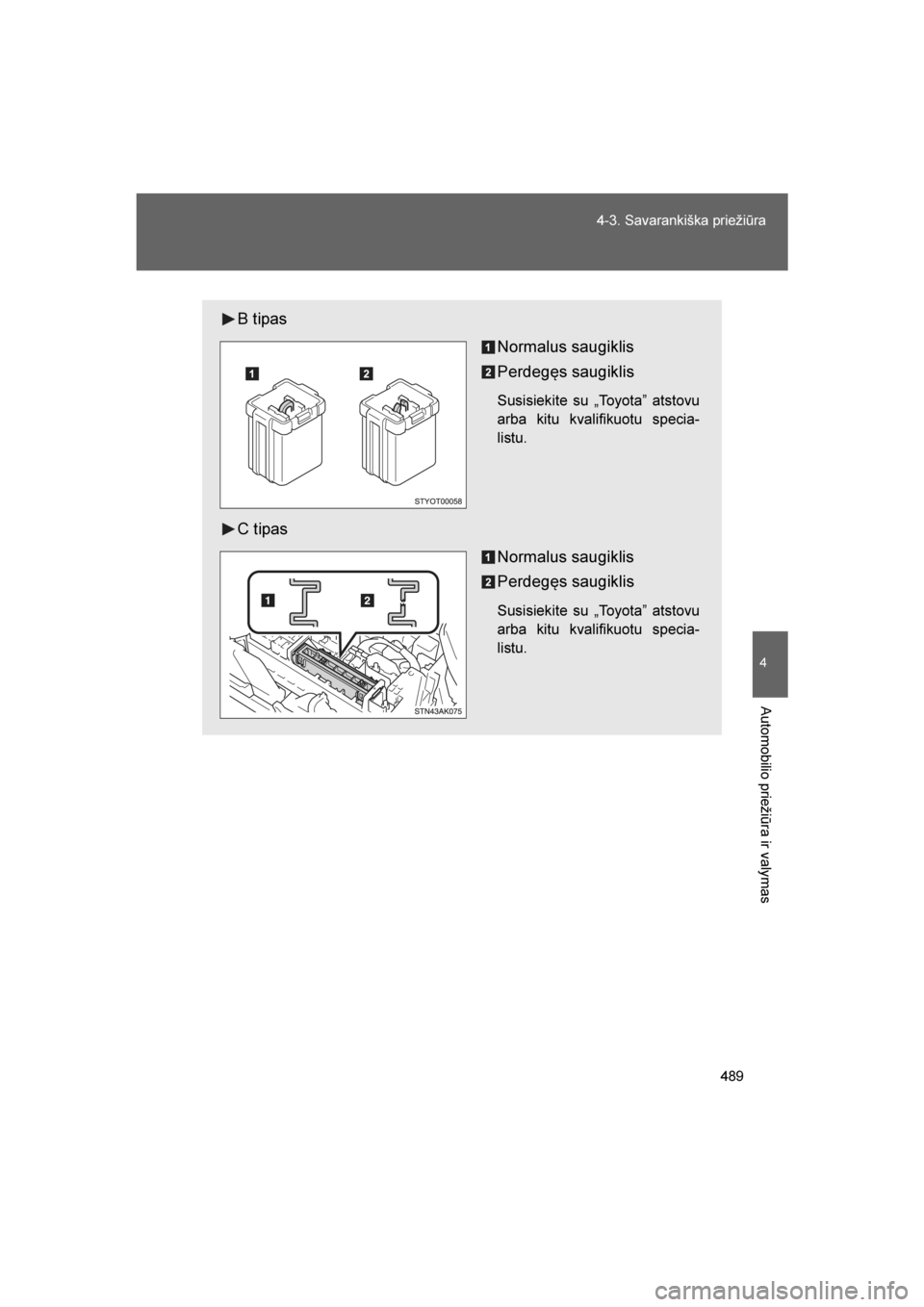

B tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota” atstovu
arba kitu kvalifikuotu specia-
listu.
C tipasNormalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota” atstovu
arba kitu kvalifikuotu specia-
listu.
VERSO_OM_Europe_OM64590LT.book Page 4 89 Sunday, April 3, 2016 9:27 AM

490
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
Saugiklių išdėstymas ir srovės stiprumas
■ Variklio skyriaus
SaugiklisAmperaiGrandinė
1TO IP J/B*1120 A ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Priekinių žibintų valytuvai
3RDI FAN40 A Elektrinis ventiliatorius
4CDS FAN*130 A Elektrinis ventiliatorius
5 ABS NO.1 50 A Stabdžių antiblokavimo sistema,
VSC+
6HTR
*250 A Oro kondicionavimo sistema
