TOYOTA VERSO 2016 Eksploatavimo vadovas (in Lithuanian)

501
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
■

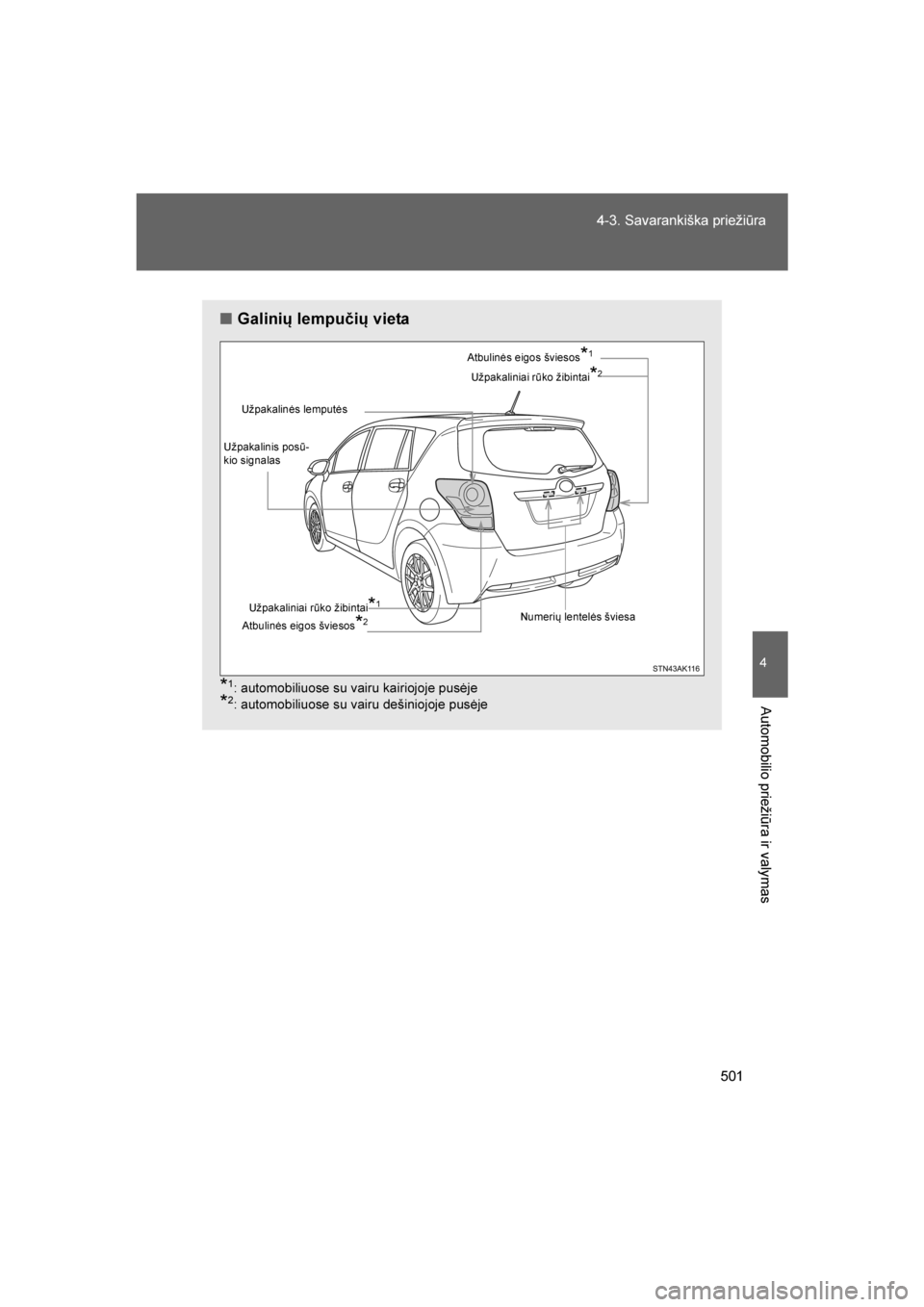

Galinių lempučių vieta
*1: automobiliuose su vairu kairiojoje pusėje
*2: automobiliuose su vairu dešiniojoje pusėje
Užpakalinės lemputės
Užpakaliniai rūko žibintai*2
Numerių lentelės šviesa
Užpakalinis posū-
kio signalas
Atbulinės eigos šviesos*1
Užpakaliniai rūko žibintai*1
Atbulinės eigos šviesos*2
VERSO_OM_Europe_OM64590LT.book Page 5
01 Sunday, April 3, 2016 9:27 AM

502
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
Keičiant toliau išvardintas lemputes
■ Keičiant toliau išvardintas lemputes
● Priekinės šviesos (halogeninės)
● Priekinės stabdži\b šviesos/dieninės šviesos (halogeninės lem-
putės)
● Priekinis posūkio signalas
■ Prieš keičiant lemputes
Kairioji pusė
Išimkite viršutinę oro valytuvo dalį.
Išimkite laikiklį.
Išimkite viršutinę oro valytuvo
dalį.
Nuimkite ortakio dalį ją pasuk-
dami.
Pakeitę lemputes įsitikinkite, kad
laikikliu gerai pritvirtinote viršutinę
oro valymo sistemos dalį.
VERSO_OM_Europe_OM64590LT.book Page 5 02 Sunday, April 3, 2016 9:27 AM

503
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
Dešinioji pusė
Patraukite ploviklio papildymo
angą.
išimkite laikiklį.
Patraukite ploviklio papildymo
angą.
Pakeitę lemputes įsitikinkite, kad
laikikliu gerai įtvirtinote ploviklio
papildymo sistemos angą.
■Pakeitus lemputes
Kairioji pusė
Pakeitę lemputes įsitikinkite, kad
laikikliu gerai pritvirtinote viršu-
tinę oro valymo sistemos dalį.
Dešinioji pusė Pakeitę lemputes įsitikinkite, kad
laikikliu gerai įtvirtinote ploviklio
papildymo sistemos angą.
VERSO_OM_Europe_OM64590LT.book Page 5 03 Sunday, April 3, 2016 9:27 AM

504
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
Lempučių keitimas
■ Priekinės artimosios šviesos (su halogeninėmis lemputėmis)
Oro valymo elemento/ploviklio papildymo sistemos angos
nuėmimas. ( →502 psl.)
Pasukite dangtelį į atidarymo
padėtį ir nuimkite jį.
Atidarymo padėtis
Pasukite lemputės lizdą prieš laik-
rodžio rodykl\b.
ETAPAS1
ETAPAS2
ETAPAS3
VERSO_OM_Europe_OM64590LT.book Page 5 04 Sunday, April 3, 2016 9:27 AM

505
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
Keldami užrakto mygtuką atjun-
kite prievadą.
Pakeiskite lemputę ir įdėkite ją į
lemputės pagrindą.
Priderinkite jos formą prie 3 laikiklių ir
įkiškite lemputę.
Pasukdami įtvirtinkite lemputės
pagrindą.
Švelniai papurtydami lemputės
pagrindą patikrinkite, kad ji gerai
laikosi, vieną kartą įjunkite prieki-
nius artimuosius žibintus ir vizua-
liai įsitikinkite, kad per tvirtinimo
korpusą nesiskverbia šviesa.
Uždėkite ir pasukite dangtelį į
uždarymo padėtį.
Uždarymo padėtis
ETAPAS4
ETAPAS5
ETAPAS6
ETAPAS7
VERSO_OM_Europe_OM64590LT.book Page 5 05 Sunday, April 3, 2016 9:27 AM

506
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
Pakeitę lemputę uždėkite atgal oro valymo elementą ir/arba
ploviklio skysčio angą. (
→502 psl.)
■ Priekinės tolimosios šviesos (su halogeninėmis lemputėmis)
Oro valymo elemento/ploviklio papildymo sistemos angos
nuėmimas. ( →502 psl.)
Pasukite dangtelį į atidarymo
padėtį ir nuimkite jį.
Atidarymo padėtis
Pasukite lemputės lizdą prieš
laikrodžio rodyklę.
ETAPAS8
ETAPAS1
ETAPAS2
ETAPAS3
VERSO_OM_Europe_OM64590LT.book Page 5 06 Sunday, April 3, 2016 9:27 AM

507
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
Keldami užrakto mygtuką atjun-
kite prievadą.
Pakeiskite lemputę ir įdėkite ją į
lemputės pagrindą.
Priderinkite jos formą prie 3
laikiklių ir įkiškite lemputę.
Pasukdami įtvirtinkite lemputės
pagrindą.
Švelniai papurtydami lemputės
pagrindą patikrinkite, kad ji gerai
laikosi, vieną kartą įjunkite prieki-
nius žibintus ir vizualiai įsitikinkite,
kad per tvirtinimo korpusą nesi-
skverbia šviesa.
Uždėkite ir pasukite dangtelį į
uždarymo padėtį.
Uždarymo padėtis
ETAPAS4
ETAPAS5
ETAPAS6
ETAPAS7
VERSO_OM_Europe_OM64590LT.book Page 5 07 Sunday, April 3, 2016 9:27 AM

508
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
Pakeitę lemputę uždėkite atgal oro valymo elementą ir/arba
ploviklio skysčio angą. (
→502 psl.)
■ Priekiniai r\bko žibintai
Išsukite 2 varžtus.
Išimkite sparno apmušalo laikiklį
ir šiek tiek patraukite apmušalą.
ETAPAS8
ETAPAS1
ETAPAS2
VERSO_OM_Europe_OM64590LT.book Page 5 08 Sunday, April 3, 2016 9:27 AM

509
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590

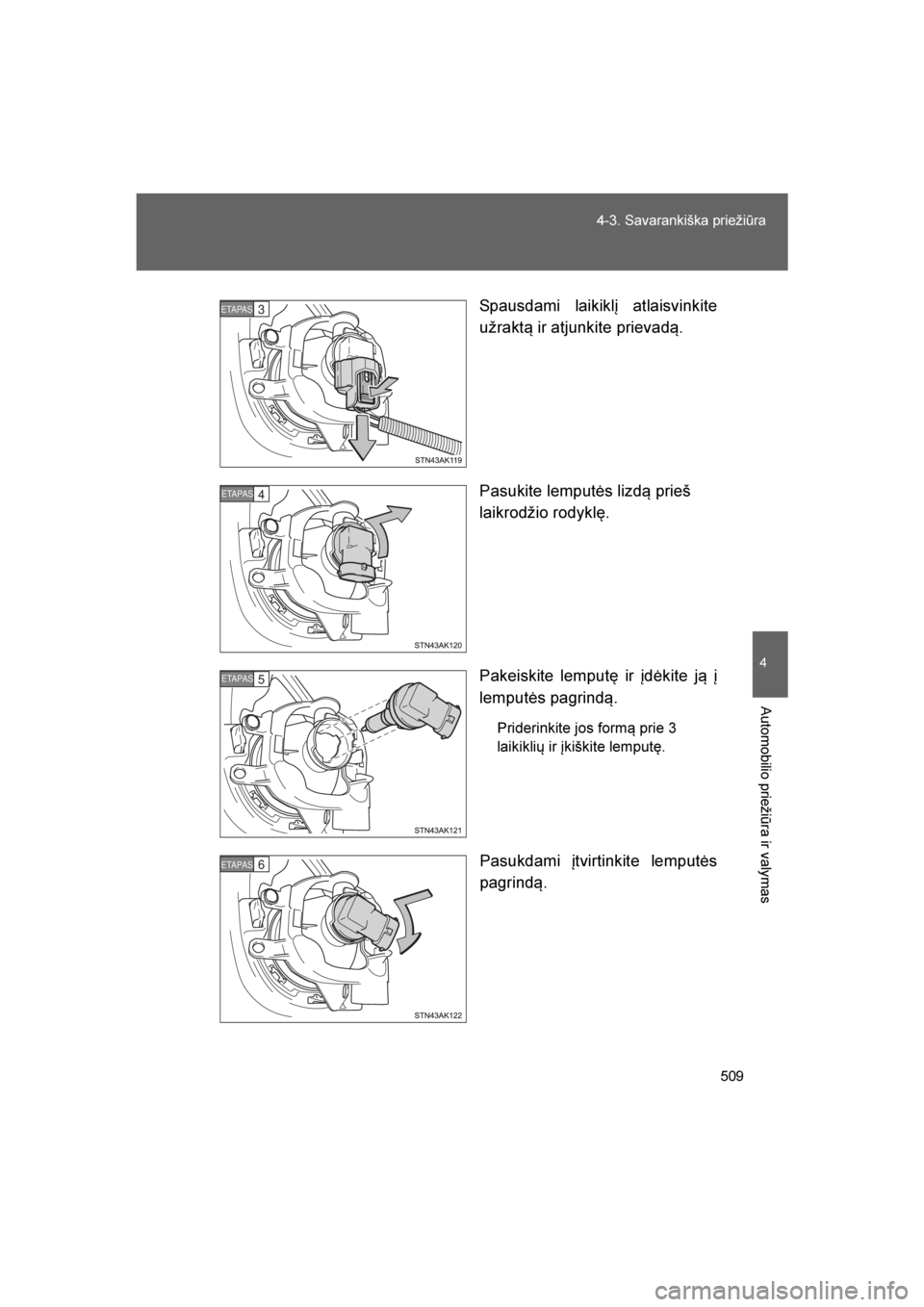

Spausdami laikiklį atlaisvinkite
užraktą ir atjunkite prievadą.
Pasukite lemputės lizdą prieš
laikrodžio rodyklę.
Pakeiskite lemputę ir įdėkite ją į
lemputės pagrindą.
Priderinkite jos formą prie 3
laikiklių ir įkiškite lemputę.
Pasukdami įtvirtinkite lemputės
pagrindą.
ETAPAS3
ETAPAS4
ETAPAS5
ETAPAS6
VERSO_OM_Europe_OM64590LT.book Page 5
09 Sunday, April 3, 2016 9:27 AM

510
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
Prijunkite prievadą.
Švelniai papurtydami lemputės
pagrindą patikrinkite, kad jis gerai
laikosi, vieną kartą įjunkite prieki-
nius rūko žibintus ir vizualiai įsiti-
kinkite, kad per tvirtinimo korpusą
nesiskverbia šviesa.
Pritvirtindami apmušalą atlikite ir nurodytus
veiksmus priešinga kryptimi.
■ Priekinės stabdžių šviesos/dieninės šviesos (halogeninės
lemputės)
Oro valymo elemento/ploviklio papildymo sistemos angos
nuėmimas. ( →502 psl.)
Pasukite lemputės lizdą prieš
laikrodžio rodyklę.
ETAPAS7
ETAPAS8ETAPAS1ETAPAS2
ETAPAS1
ETAPAS2
