4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
7ALT*2120 A
Įkrovimo sistema, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A
Elektrinės vairo stiprintuvo siste-
mos
GLOW
*180 A Variklio žvakių sistema
9 EPS
*180 A Elektrinės vairo stiprintuvo siste-
mos
10 P-SYSTEM
*230 A VALVEMATIC sistema
11 FUEL HTR
*150 A Degalų šildytuvas
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Variklio paleidimo-išjungimo sis-
tema
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
SaugiklisAmperaiGrandinė
VERSO_OM_Europe_OM64590LT.book Page 4 91 Sunday, April 3, 2016 9:27 AM

492
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
16 SPARE 10 A Atsarginis saugiklis
17 SPARE 30 A Atsarginis saugiklis
18 SPARE 20 A Atsarginis saugiklis
19
EFI MAIN
NO.2
*17,5 A Daugiakanalei degalų įpurškimo
sistemai/nuosekliajai daugiakanalei
degalų įpurškimo sistemai
20 ECU-B2 10 A Beraktė įsėdimo ir variklio palei-
dimo sistema, oro kondicionavimo
sistema, elektra valdomi langai,
sąsajos ECU
21 D.C.C SHORT Nėra grandinės
22 ECU-B 10 A Davikliai ir matuokliai, akumuliato-
rius, vairo sistemos jutiklis, dvigubo
užrakto sistema, nuotolinio val-
dymo pultelis, beraktė įsėdimo ir
variklio paleidimo sistema
23 RAD NO.1
*220 A Audio sistema
24 DOME 10 A Bagažinės skyriaus šviesa, kosme-
tinio veidrodėlio šviesa, priekinių
durų apšvietimas, keleivių/salono
šviesos, kojų apšvietimas
25 AM2 NO.2 7,5 A Variklio paleidimo sistema
26 TURN-HAZ 10 A Posūkio signalai ir avariniai žibintai
27 ETCS
*210 A Elektroninė droselio valdymo sis-
tema
28 AM2 30 A Variklio paleidimo sistema
29 STRG LOCK 20 A Vairara\bio užrakto sistemos
30 IGT/INJ
*215 A Daugiakanalei degalų įpurškimo
sistemai/nuosekliajai daugiakanalei
degalų įpurškimo sistemai
SaugiklisAmperaiGrandinė
VERSO_OM_Europe_OM64590LT.book Page 4
92 Sunday, April 3, 2016 9:27 AM

493
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
31
EFI MAIN*220 A Daugiakanalė degalų įpurškimo
sistema/nuoseklioji daugiakanalė
degalų įpurškimo sistema, EFI
NO.1, EFI NO.2
FUEL PUMP
*130 A Degalų pompa
32 HORN 15 A Signalas
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A
*1
Oro kondicionavimo sistema
30 A*2
35 HTR*150 A Oro kondicionavimo sistema
36 HTR SUB NO.2 30 A Oro kondicionavimo sistema
37 HTR SUB NO.3 30 A Oro kondicionavimo sistema
38PWR OUTLET15 AElektros lizdas
39 ABS NO.2 30 A Stabdžių antiblokavimo sistema,
VSC+
40 STV HTR
*125 A Elektrinis šildytuvas
41 EFI NO.4
*120 A Daugiakanalė degalų įpurškimo
sistema/nuoseklioji daugiakanalė
degalų įpurškimo sistema
42 IG2 NO.2
*27,5 A Variklio paleidimo sistema
43 EFI NO.2 15 A
*1
Daugiakanalė degalų įpurškimo
sistema/nuoseklioji daugiakanalė
degalų įpurškimo sistema, variklio
įjungimo-išjungimo sistema
10 A
*2Daugiakanalė degalų įpurškimo
sistema/nuoseklioji daugiakanalė
degalų įpurškimo sistema
SaugiklisAmperaiGrandinė
VERSO_OM_Europe_OM64590LT.book Page 4 93 Sunday, April 3, 2016 9:27 AM

494
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
*1: automobiliuose su dyzeliniu varikliu
*2: automobiliuose su benzininiu varikliu
*3: automobiliuose be beraktės įsėdimo ir variklio paleidimo sistemos
*4: automobiliuose su halogeninėmis lemputėmis
*5: automobiliuose su aukšto išlydžio lemputėmis
44 EFI NO.1
7,5 A
*1Daugiakanalė degalų įpurškimo
sistema/nuoseklioji daugiakanalė
degalų įpurškimo sistema
10 A*2Daugiakanalė degalų įpurškimo
sistema/nuoseklioji daugiakanalė
degalų įpurškimo sistema
45 H-LP RH HI 10 A Priekinė dešinioji šviesa (tolimoji)
*4,
dešiniosios šviesos solenoidas
*5
46 H-LP LH HI 10 A Priekinė kairioji šviesa (tolimoji)*4,
kairiosios šviesos solenoidas
*5
47 H-LP RH LO 10 A
*4Priešakinė dešinioji (artimoji)
šviesa
15 A
*5Dešinioji aukšto išlydžio priekinė
šviesa (artimoji ir tolimoji)
48 H-LP LH LO 10 A
*4Priešakinė kairioji (artimoji) šviesa
15 A
*5Kairioji aukšto išlydžio priekinė
šviesa (artimoji ir tolimoji)
49 RDI EFI
*15 A Elektrinis ventiliatorius
50 CDS EFI
*15 A Elektrinis ventiliatorius
SaugiklisAmperaiGrandinė
VERSO_OM_Europe_OM64590LT.book Page 4 94 Sunday, April 3, 2016 9:27 AM

495
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
■

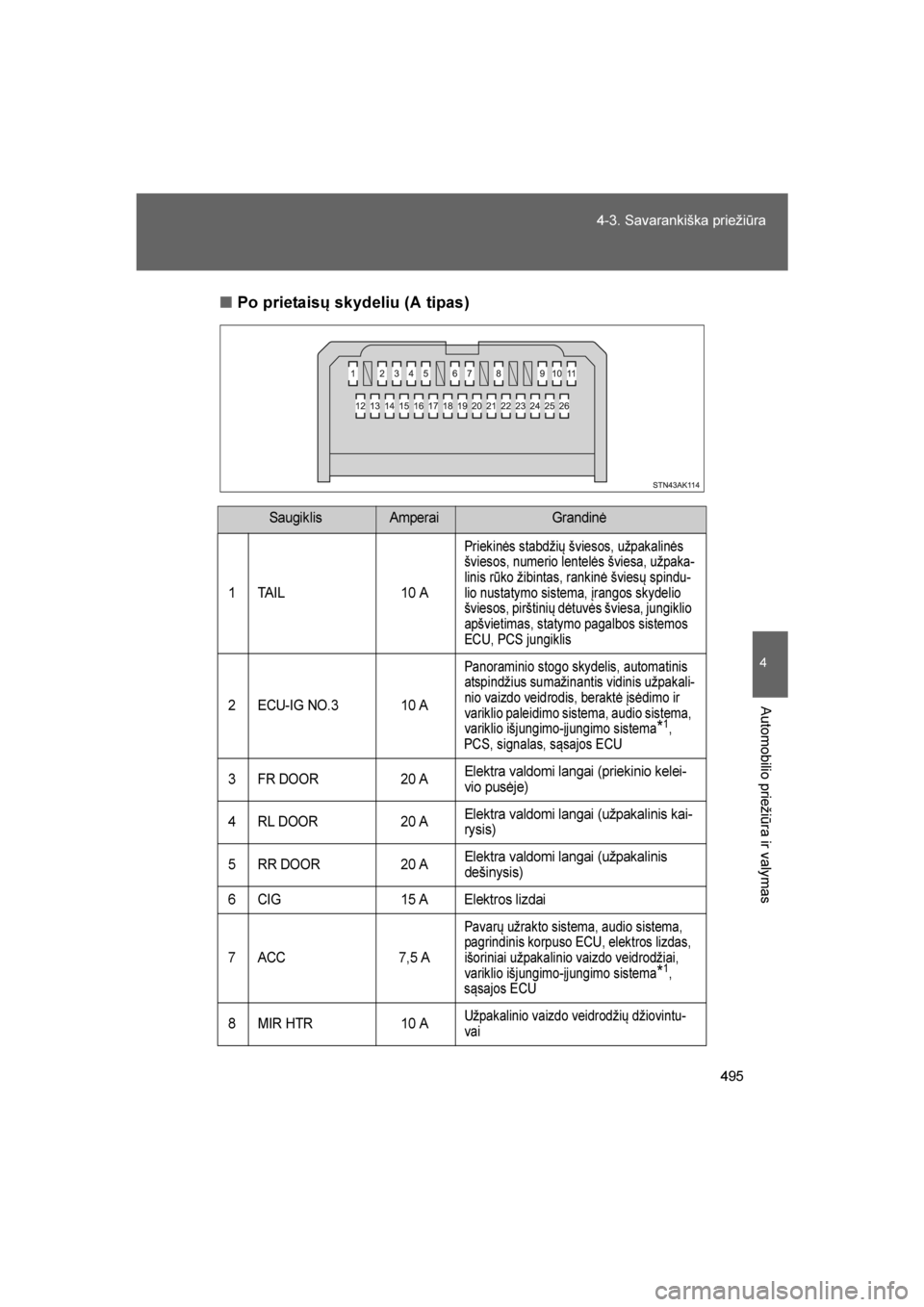

Po prietaisų skydeliu (A tipas)
SaugiklisAmperaiGrandinė
1 TAIL 10 A
Priekinės stabdžių šviesos, užpakalinės
šviesos, numerio lentelės šviesa, užpaka-
linis rūko žibintas, rankinė šviesų spindu-
lio nustatymo sistema, įrangos skydelio
šviesos, pirštinių dėtuvės šviesa, jungiklio
apšvietimas, statymo pagalbos sistemos
ECU, PCS jungiklis
2 ECU-IG NO.3 10 A
Panoraminio stogo skydelis, automatinis
atspindžius sumažinantis vidinis užpakali-
nio vaizdo veidrodis, beraktė įsėdimo ir
variklio paleidimo sistema, audio sistema,
variklio išjungimo-įjungimo sistema
*1,
PCS, signalas, sąsajos ECU
3 FR DOOR 20 A Elektra valdomi langai (priekinio kelei-
vio pusėje)
4 RL DOOR 20 A Elektra valdomi langai (užpakalinis kai-
rysis)
5 RR DOOR 20 A Elektra valdomi langai (užpakalinis
dešinysis)
6 CIG 15 A Elektros lizdai
7 ACC 7,5 A
Pavarų užrakto sistema, audio sistema,
pagrindinis korpuso ECU, elektros lizdas,
išoriniai užpakalinio vaizdo veidrodžiai,
variklio išjungimo-įjungimo sistema
*1,
sąsajos ECU
8 MIR HTR 10 AUžpakalinio vaizdo veidrodžių džiovintu-
vai
VERSO_OM_Europe_OM64590LT.book Page 4 95 Sunday, April 3, 2016 9:27 AM

496
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
9 RR FOG 7,5 A Užpakaliniai rūko žibintai
10 IGN 7,5 A vairo užrakto sistema, SRS oro pagal-
vių sistema, daugiakanalė degalų
įpurškimo sistema/sekvencinė daugia-
kanalė degalų įpurškimo sistema, vari-
klio paleidimo sistema, sąsajos ECU
11 METER 7,5 A Davikliai ir matuokliai, variklio išjun-
gimo-paleidimo sistema
*1
12 SEAT HTR 15 A Sėdynių šildytuvai
13 HTR-IG 10 A Oro kondicionavimo sistema, elektrinis
šildytuvas
14 WIPER 25 A Priekinio lango valytuvai, lietui jautrūs
priekinio lango valytuvai
15 RR WIPER 15 A Užpakalinio lango valytuvas
16 WASHER 15 A Priekinio lango ploviklis, užpakalinio
lango ploviklis
17 ECU-IG NO.1 10 A Pagrindinis ECU
*2, elektriniai ventilia-
toriai, pavarų svirtelės užraktas, stab-
džių antiblokavimo sistema, vairo
jutiklis, VSC+, priekinių šviesų valytu-
vas, SEQUENTIAL jungiklis, automa-
tinė šviesų nustatymo sistema,
elektrinis vairo stiprintuvas, padangų
slėgio įspėjamoji sistema
18 ECU-IG NO.2 10 A Atbulinės eigos šviesos, įkrovimo sis-
tema
*2, avariniai žibintai, užpakalinio
lango džiovintuvas, „PASSENGER
AIRBAG” indikatorius, oro kondiciona-
vimo sistema, statymo pagalbos siste-
mos jutiklio indikatorius, „Toyota”
statymo pagalbos sistemos jutiklio jun-
giklis
SaugiklisAmperaiGrandinė
VERSO_OM_Europe_OM64590LT.book Page 4 96 Sunday, April 3, 2016 9:27 AM

497
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
*1: automobiliuose su dyzeliniu varikliu
*2: automobiliuose su benzininiu varikliu
*3: automobiliuose be beraktės įsėdimo ir variklio paleidimo sistemos
19 OBD 7,5 A Diagnostikos sistema
20 STOP 10 A
Stovėjimo šviesos, viršutinė stovėjimo
šviesa, stabdžių antiblokavimo sis-
tema, VSC+, pavarų svirtelės užraktas,
variklio paleidimo sistema
21 SUNROOF 20 A Panoraminio stogo saulės skydelio
22 DURYS 25 A Elektrinė durų užrakto valdymo sistema
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Dieninės šviesos
25 FR FOG 7,5 A Priekiniai rūko žibintai
26 AM1
*37,5 A Variklio paleidimo sistema
SaugiklisAmperaiGrandinė
VERSO_OM_Europe_OM64590LT.book Page 4 97 Sunday, April 3, 2016 9:27 AM

498
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
■
Po prietaisų skydeliu (B tipas)
SaugiklisAmperaiGrandinė
1 WIPER NO.2 7,5 A Įkrovimo sistema
2 POWER 30 A Elektra valdomi langai (vairuotojo
pusėje)
3 DEF 30 A Užpakalinio lango džiovintuvas,
MIR HTR saugiklis
■ Pakeitus saugiklį
●Jei pakeitus saugiklį lemputė neužsidega, gali būti perdegusi lemputė –
pakeiskite ją ( →500 psl.)
● Jei pakeistas saugiklis vėl perdega, kreipkitės į „Toyota” atstovą arba į
kitą kvalifikuotą specialistą.
■ Jei elektros grandinės perkrautos
Saugikliai perdega, kad apsaugotų visą elektros laidų sistemą.
■ Lempu\bių keitimas
Naudokite tik originalius „Toyota” gaminius, skirtus šiam automobiliui. Tam
tikros lemputės yra prijungtos prie grandinių, kurios neleidžia perkaisti, o
neoriginalios detalės gali būti netinkamos naudoti.
VERSO_OM_Europe_OM64590LT.book Page 4 98 Sunday, April 3, 2016 9:27 AM

499
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
VERSO_LT_OM64590
ĮSPĖJIMAS
■
Sistemos apsauga nuo gedimų ir gaisro
Vadovaukitės toliau pateiktais nurodymais.
Nepaisydami patarimų galite sugadinti automobilį, sukelti gaisrą ar susižeisti
patys.
●Niekuomet nenaudokite saugiklių, kurių stovės stiprumo yra didesnis nei
nurodytas ir nenaudokite kitų daiktų saugiklių vietoje.
● Naudokite originalų „Toyota” arba tokios pat kokybės saugiklį.
Niekuomet, net ir laikinai, vietoje saugiklio nenaudokite vielos.
● Nemodifikuokite saugiklių ir saugiklių dėžės.
PASTABA
■Prieš keisdami saugiklius
Paprašykite, kad „Toyota“ atstovas arba kitas kvalifikuotas specialistas
surastų elektros grandinių perkrovos priežastis ir pašalintų gedimus.
VERSO_OM_Europe_OM64590LT.book Page 4 99 Sunday, April 3, 2016 9:27 AM

500
4-3. Savarankiška priežiūra
VERSO_LT_OM64590
Lemputės
Toliau nurodytas lemputes galite pakeisti patys. Priklausomai nuo
lempu\bių, kai kurias iš jų keisti yra sunkiau. Dėl remonto darbų
kreipkitės į „Toyota” atstovą arba į kitą kvalifikuotą specialistą.
■Pasiruošimas keisti lemputes
Patikrinkite keičiamos lemputės galingumą vatais. ( →636 psl.)
■ Nuimkite variklio skyriaus dangtį
→446 psl.

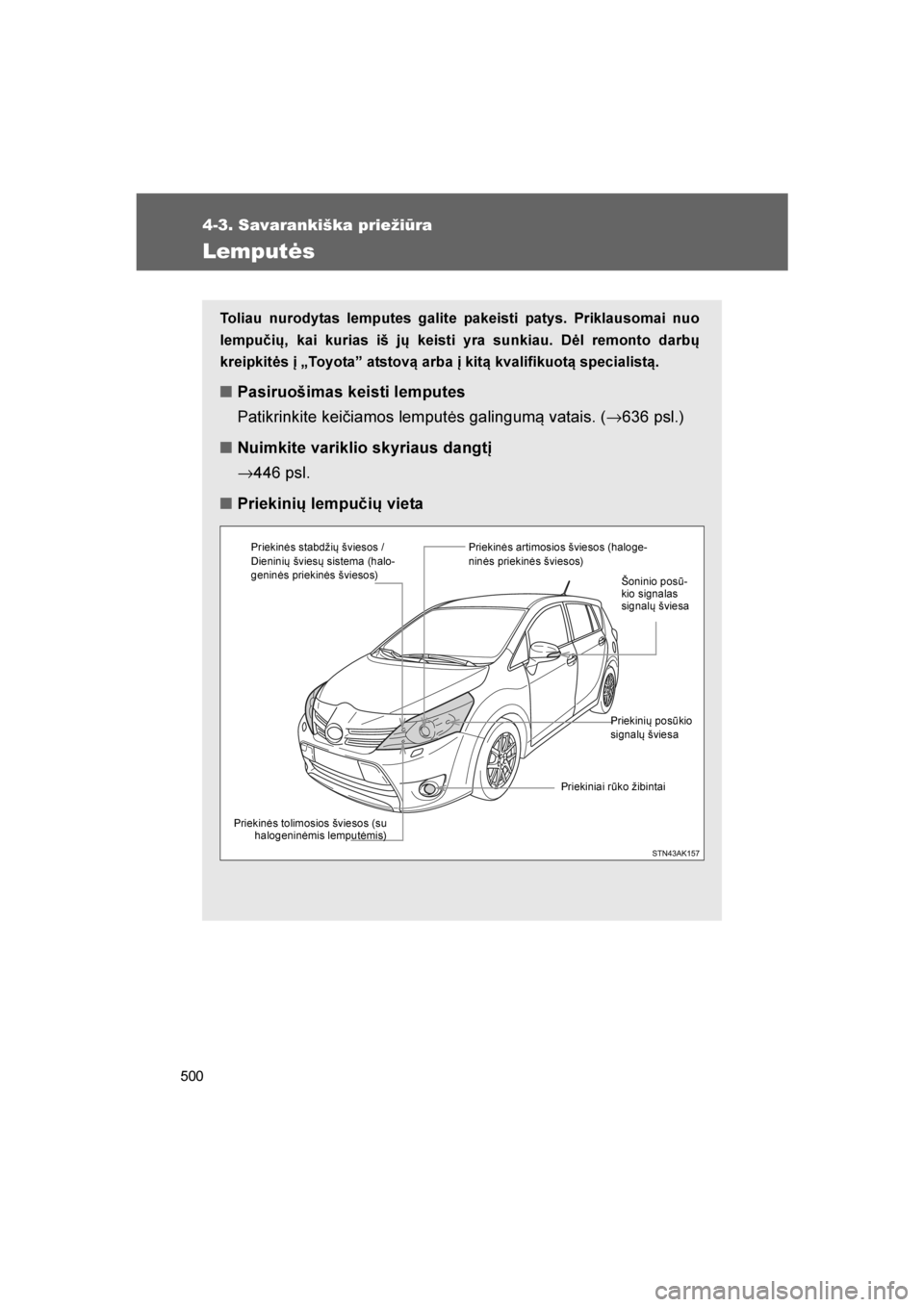

■ Priekinių lempučių vieta
Priekinės tolimosios šviesos (su
halogeninėmis lemputėmis)
Priekinės artimosios šviesos (haloge-
ninės priekinės šviesos)
Priekinių posūkio
signalų šviesa
Priekiniai rūko žibintai
Priekinės stabdžių šviesos /
Dieninių šviesų sistema (halo-
geninės priekinės šviesos)
Šoninio posū-
kio signalas
signalų šviesa
VERSO_OM_Europe_OM64590LT.book Page 5
00 Sunday, April 3, 2016 9:27 AM
