TOYOTA VERSO 2016 Manuale duso (in Italian)

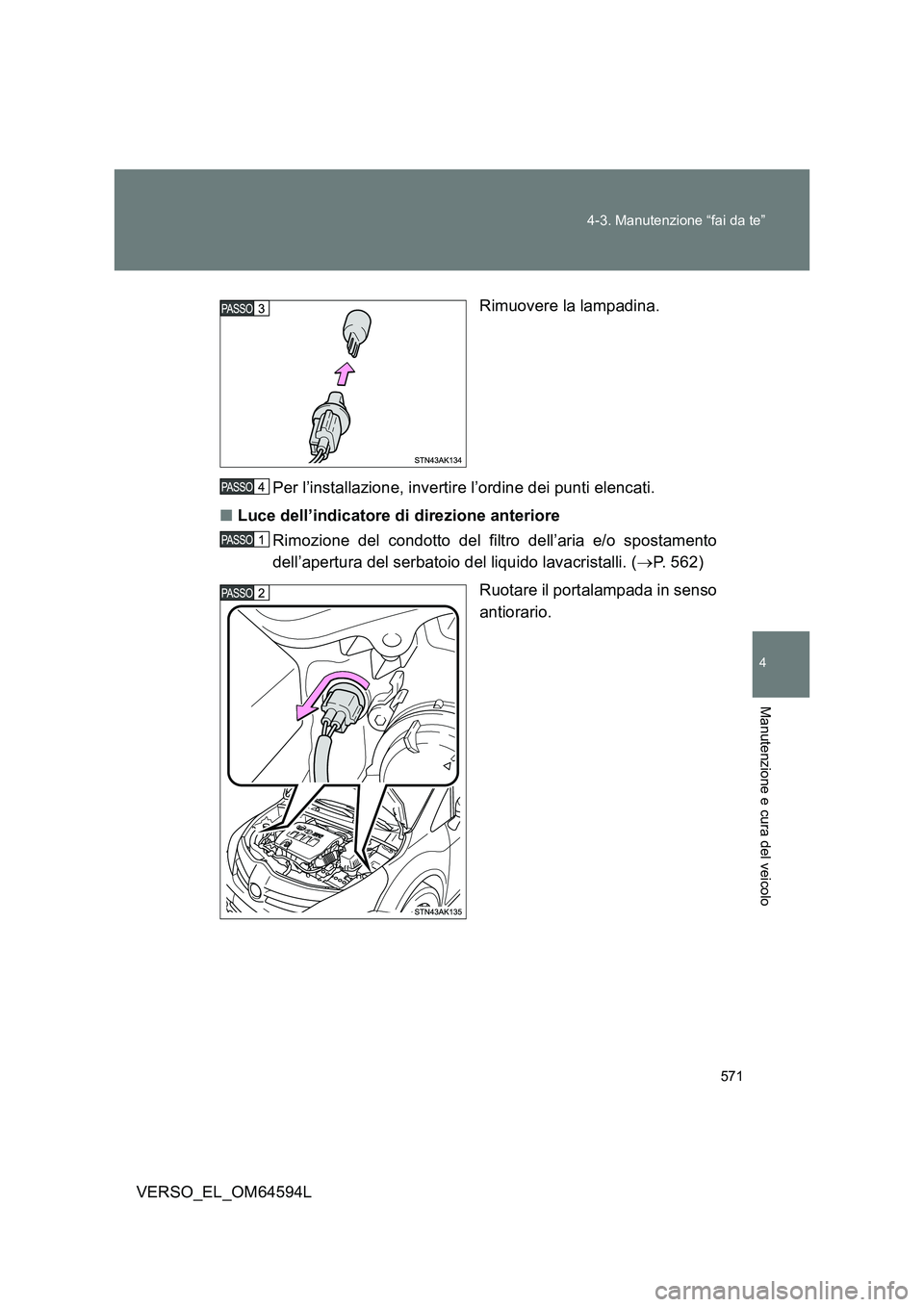

571
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
■ Luce dell’indicatore di direzione anteriore
Rimozione del condotto del filtro dell’aria e/o spostamento
dell’apertura del serbatoio del liquido lavacristalli. ( P. 562)
Ruotare il portalampada in senso
antiorario.

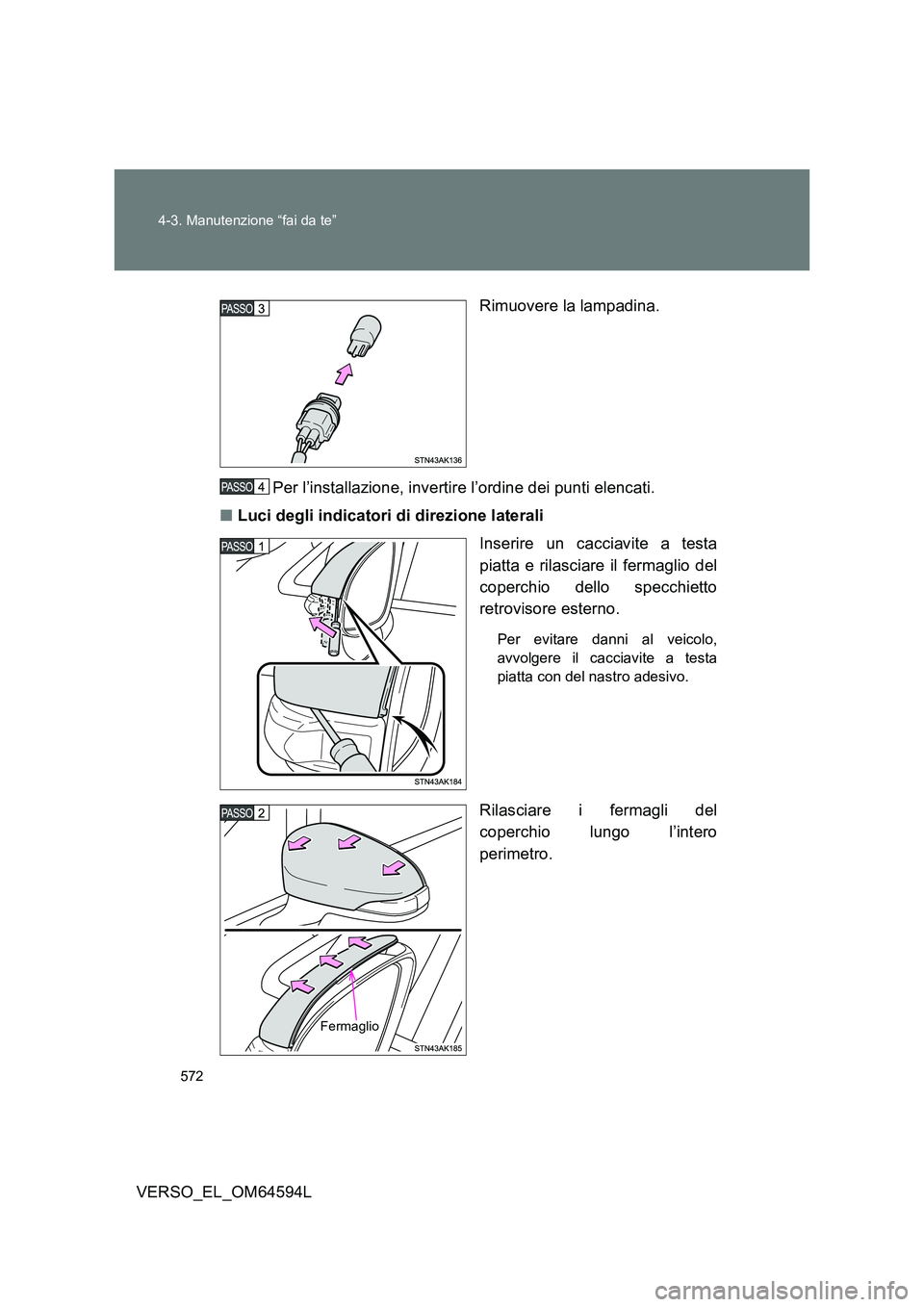

572
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
■ Luci degli indicatori di direzione laterali
Inserire un cacciavite a testa
piatta e rilasciare il fermaglio del
coperchio dello specchietto
retrovisore esterno.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa
piatta con del nastro adesivo.
Rilasciare i fermagli del
coperchio lungo l’intero
perimetro.
Fermaglio

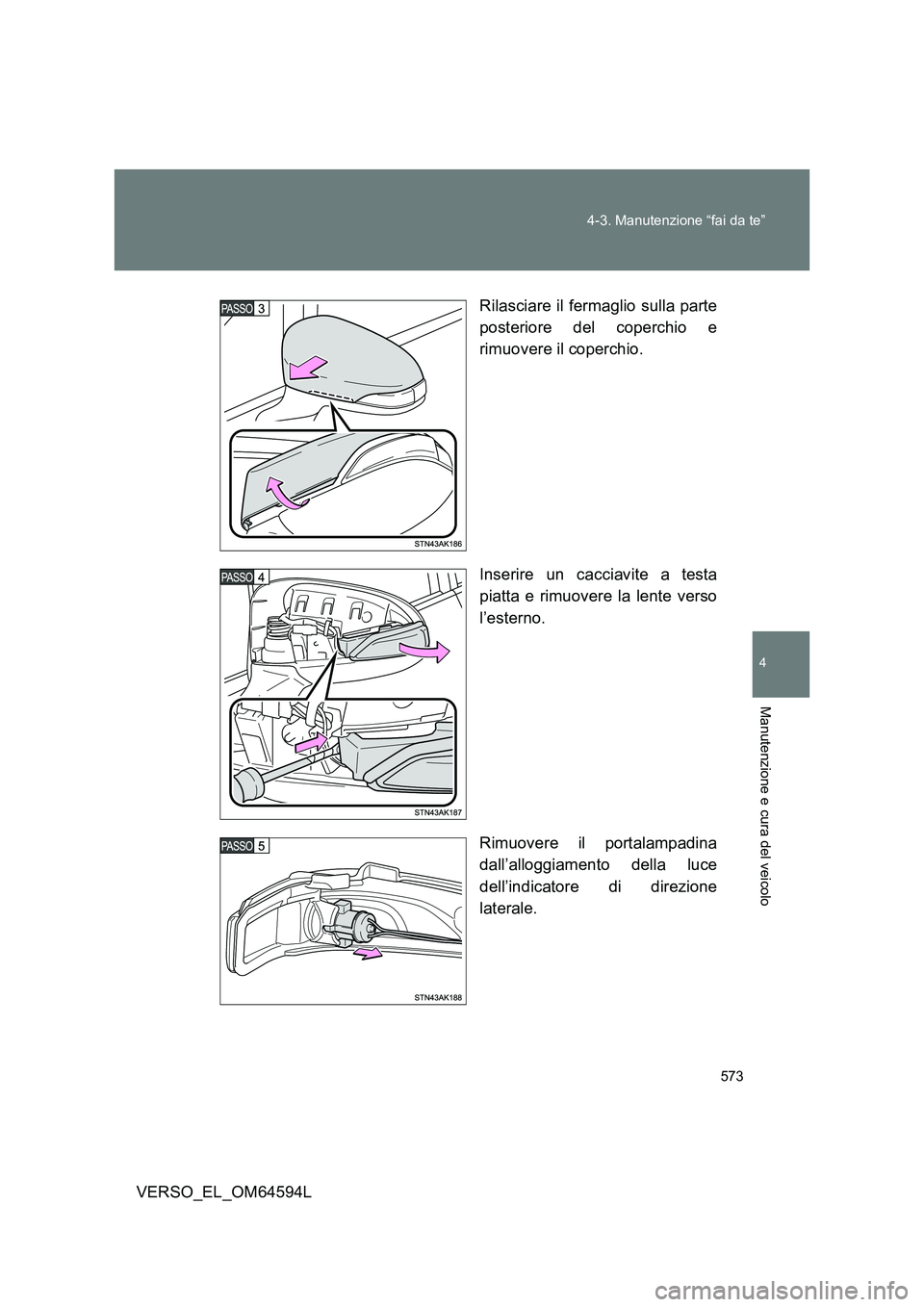

573
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
Rilasciare il fermaglio sulla parte
posteriore del coperchio e
rimuovere il coperchio.
Inserire un cacciavite a testa
piatta e rimuovere la lente verso
l’esterno.
Rimuovere il portalampadina
dall’alloggiamento della luce
dell’indicatore di direzione
laterale.

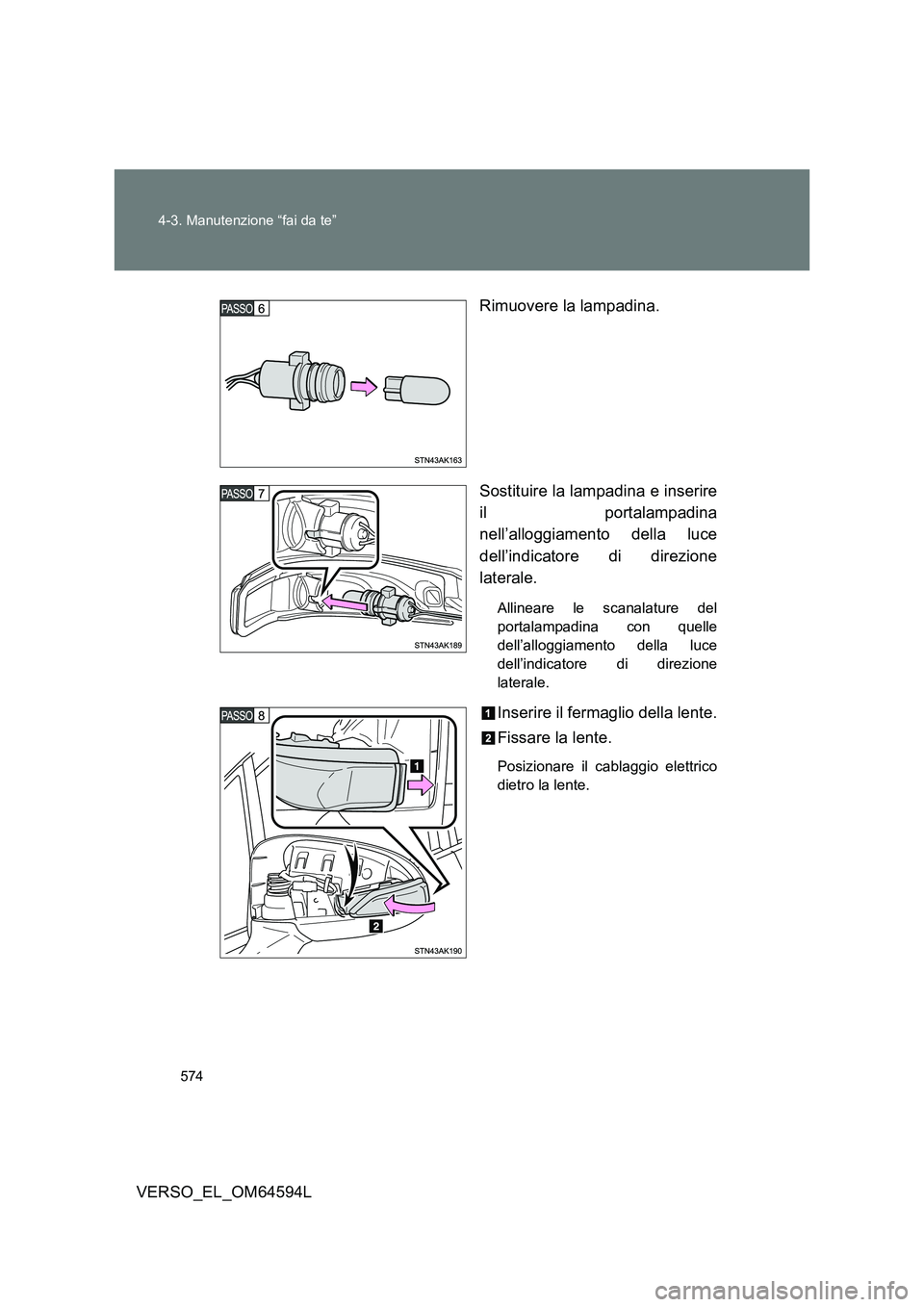

574
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L
Rimuovere la lampadina.
Sostituire la lampadina e inserire
il portalampadina
nell’alloggiamento della luce
dell’indicatore di direzione
laterale.
Allineare le scanalature del
portalampadina con quelle
dell’alloggiamento della luce
dell’indicatore di direzione
laterale.
Inserire il fermaglio della lente.
Fissare la lente.
Posizionare il cablaggio elettrico
dietro la lente.

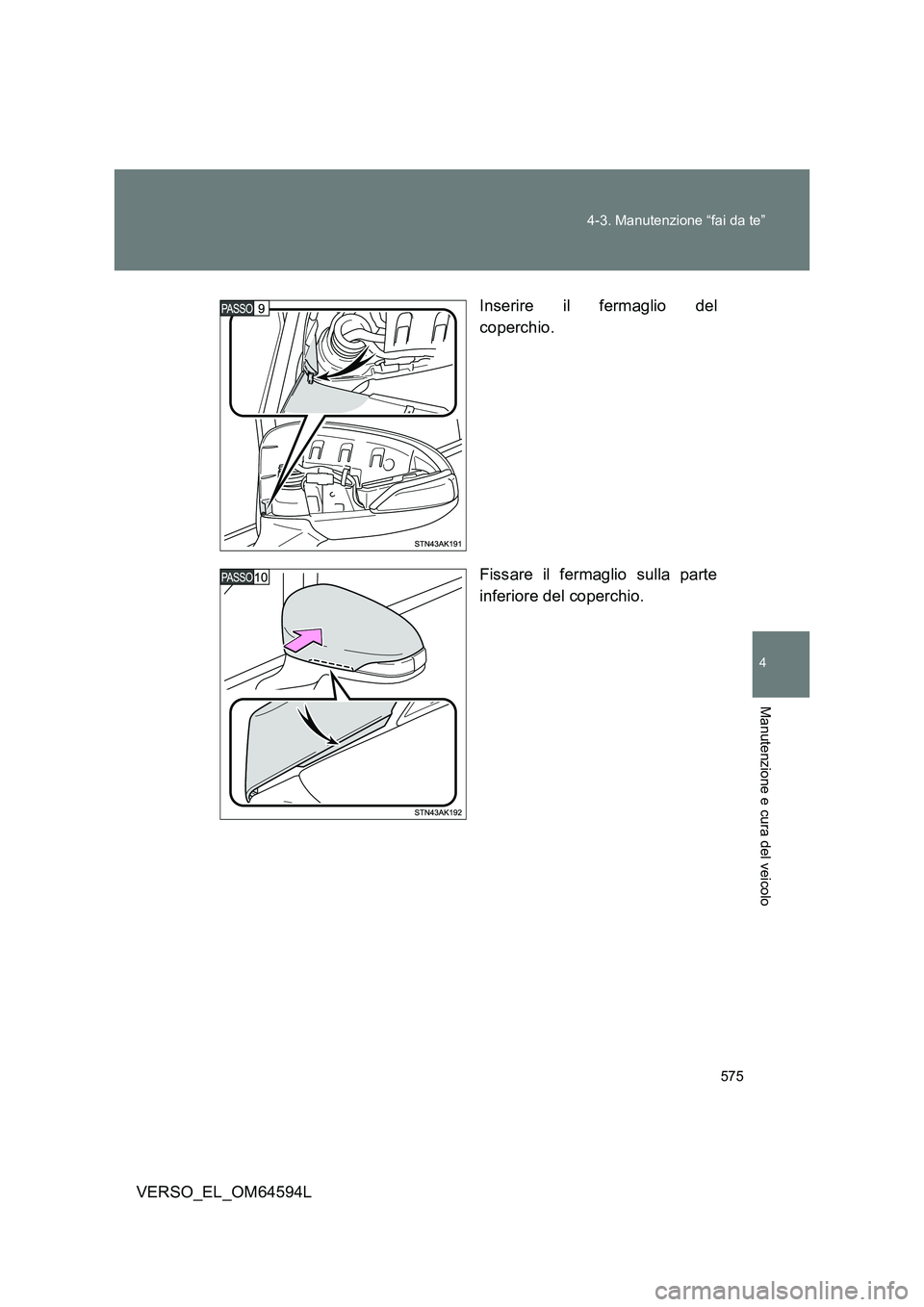

575
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
Inserire il fermaglio del
coperchio.
Fissare il fermaglio sulla parte
inferiore del coperchio.

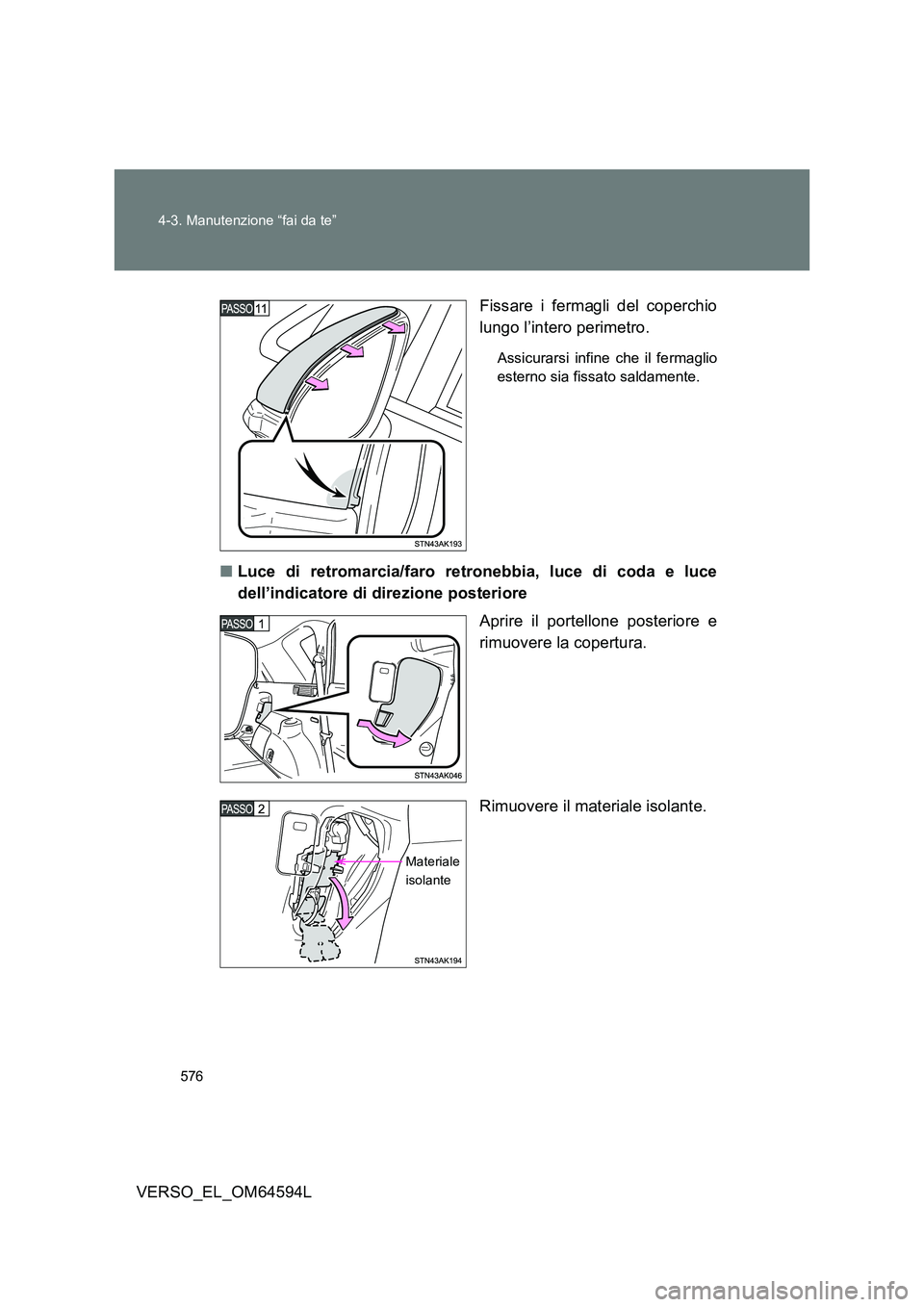

576
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L
Fissare i fermagli del coperchio
lungo l’intero perimetro.
Assicurarsi infine che il fermaglio
esterno sia fissato saldamente.
■ Luce di retromarcia/faro retronebbia, luce di coda e luce
dell’indicatore di direzione posteriore
Aprire il portellone posteriore e
rimuovere la copertura.
Rimuovere il materiale isolante.
Materiale
isolante

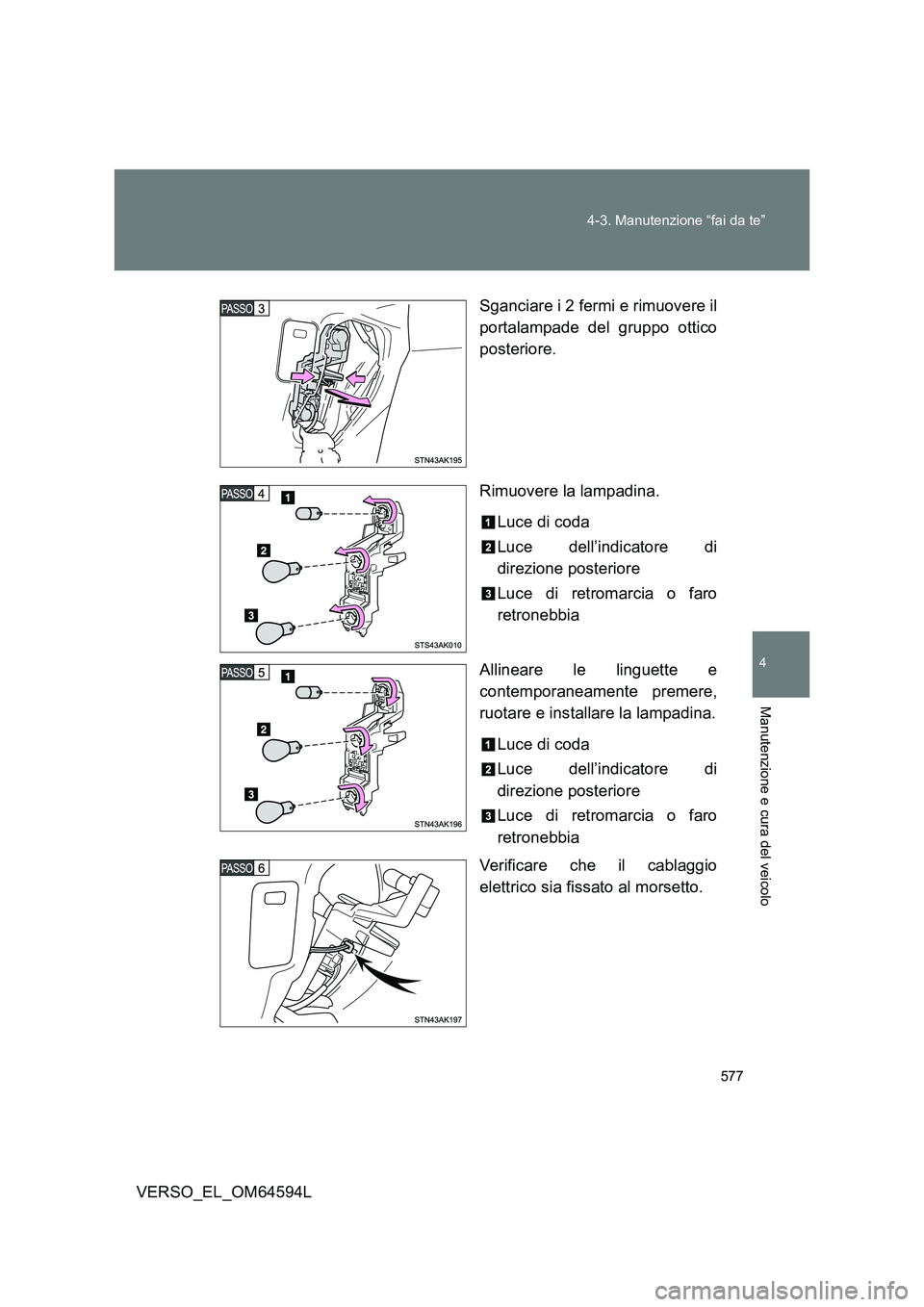

577
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
Sganciare i 2 fermi e rimuovere il
portalampade del gruppo ottico
posteriore.
Rimuovere la lampadina.
Luce di coda
Luce dell’indicatore di
direzione posteriore
Luce di retromarcia o faro
retronebbia
Allineare le linguette e
contemporaneamente premere,
ruotare e installare la lampadina.
Luce di coda
Luce dell’indicatore di
direzione posteriore
Luce di retromarcia o faro
retronebbia
Verificare che il cablaggio
elettrico sia fissato al morsetto.

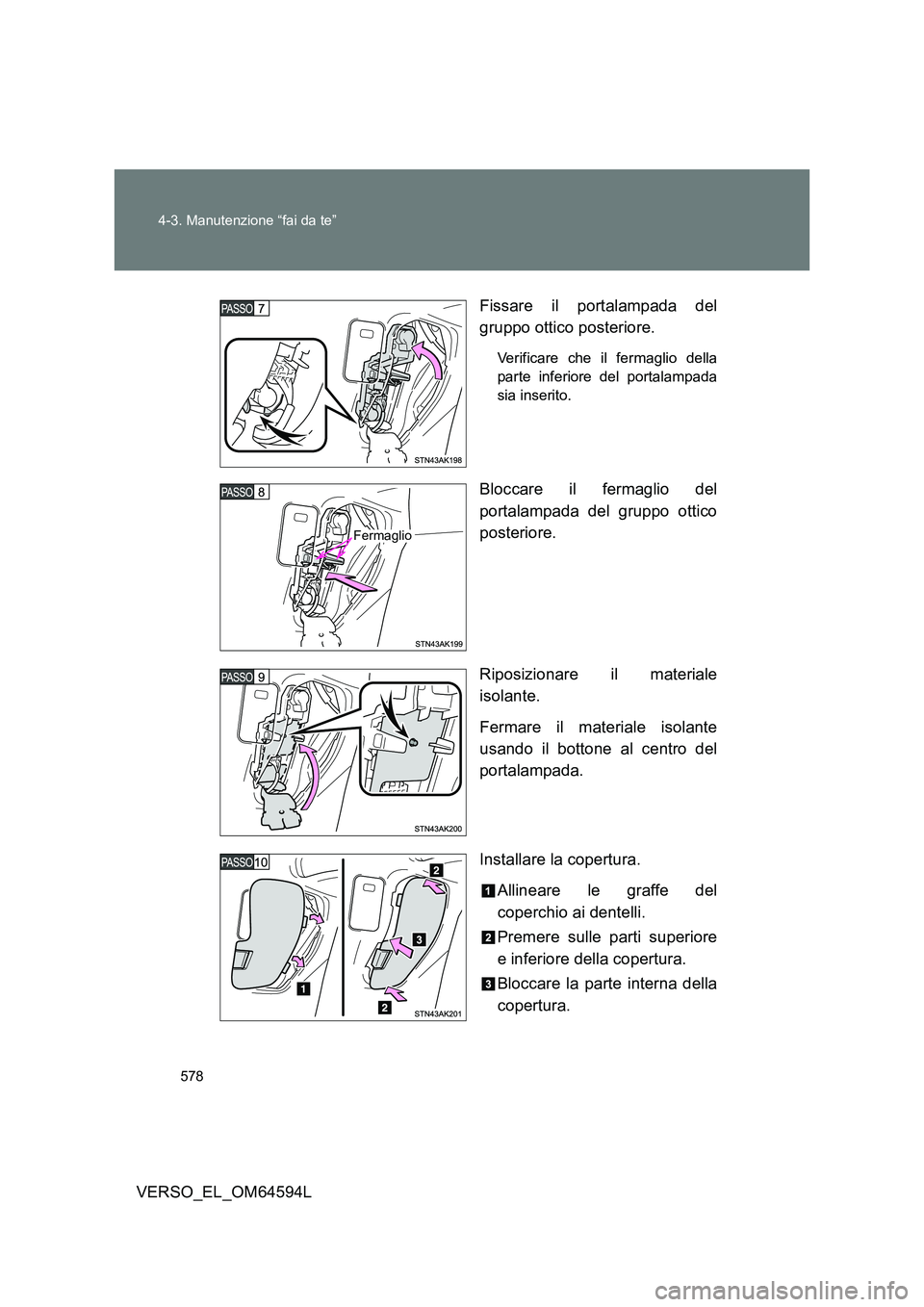

578
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L
Fissare il portalampada del
gruppo ottico posteriore.
Verificare che il fermaglio della
parte inferiore del portalampada
sia inserito.
Bloccare il fermaglio del
portalampada del gruppo ottico
posteriore.
Riposizionare il materiale
isolante.
Fermare il materiale isolante
usando il bottone al centro del
portalampada.
Installare la copertura.
Allineare le graffe del
coperchio ai dentelli.
Premere sulle parti superiore
e inferiore della copertura.
Bloccare la parte interna della
copertura.
Fermaglio

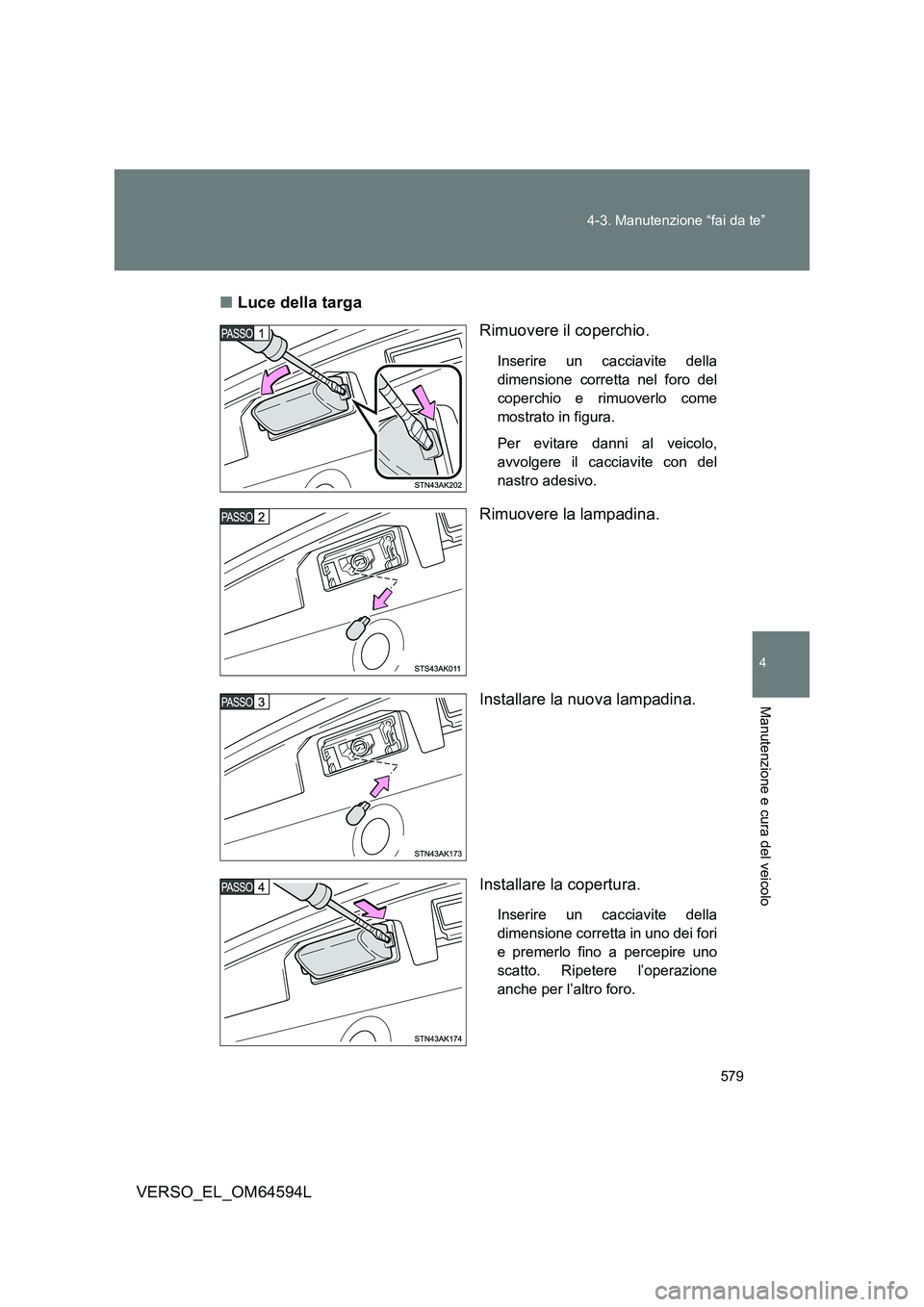

579
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
■ Luce della targa
Rimuovere il coperchio.
Inserire un cacciavite della
dimensione corretta nel foro del
coperchio e rimuoverlo come
mostrato in figura.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Rimuovere la lampadina.
Installare la nuova lampadina.
Installare la copertura.
Inserire un cacciavite della
dimensione corretta in uno dei fori
e premerlo fino a percepire uno
scatto. Ripetere l’operazione
anche per l’altro foro.

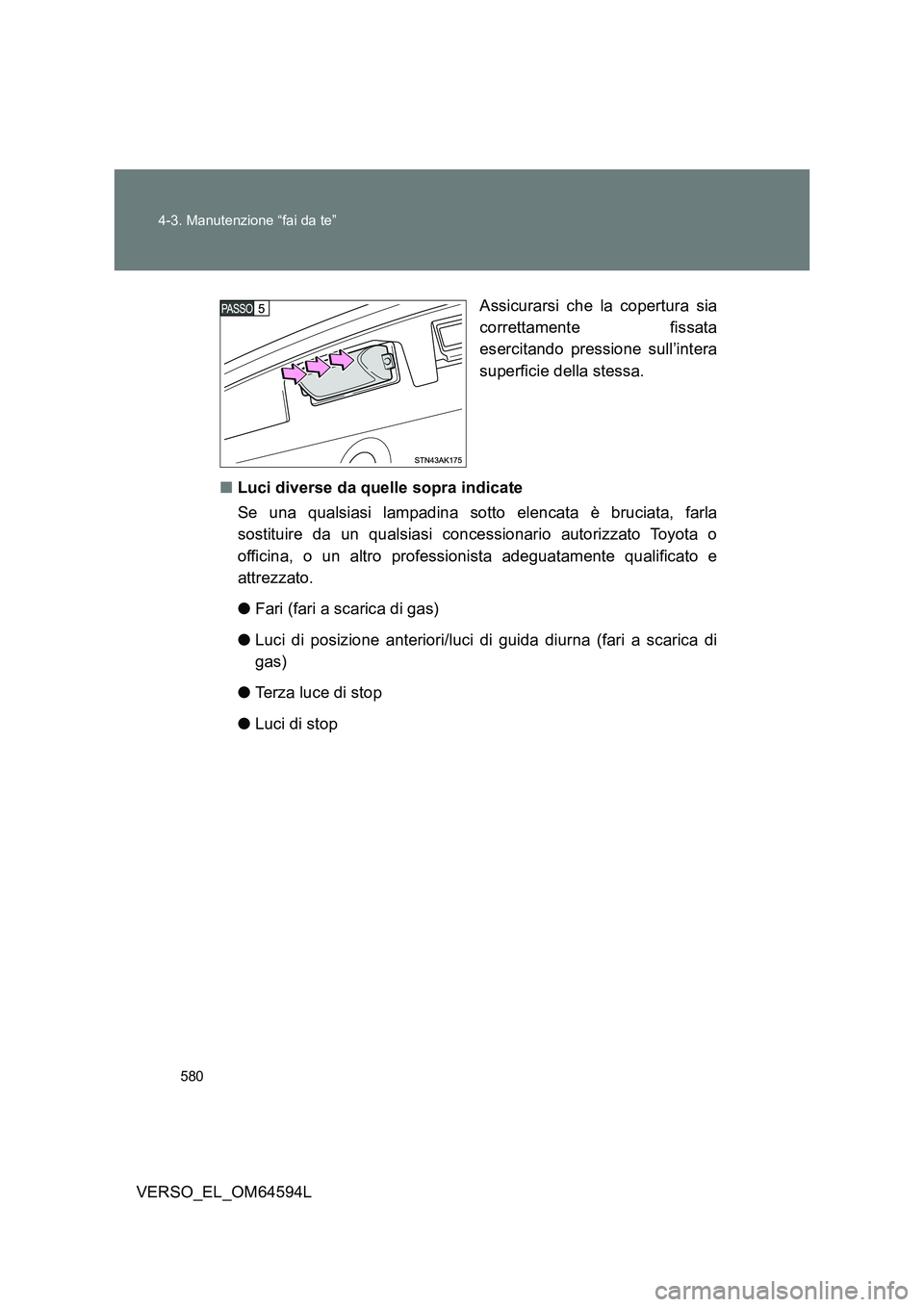

580
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L
Assicurarsi che la copertura sia
correttamente fissata
esercitando pressione sull’intera
superficie della stessa.
■ Luci diverse da quelle sopra indicate
Se una qualsiasi lampadina sotto elencata è bruciata, farla
sostituire da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Fari (fari a scarica di gas)
● Luci di posizione anteriori/luci di guida diurna (fari a scarica di
gas)
● Terza luce di stop
● Luci di stop
