4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L

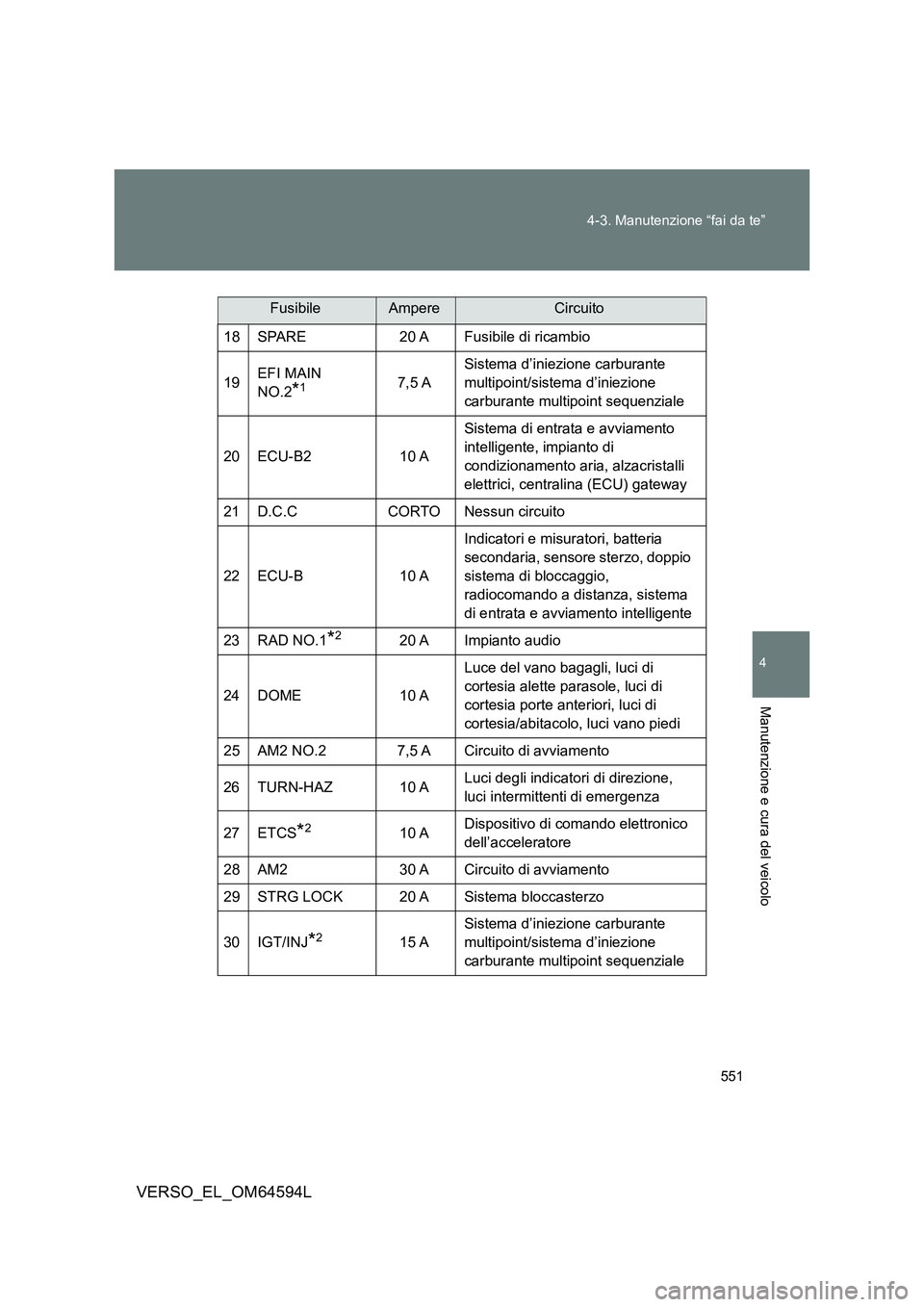

18 SPARE 20 A Fusibile di ricambio
19 EFI MAIN
NO.2*17,5 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
20 ECU-B2 10 A
Sistema di entrata e avviamento
intelligente, impianto di
condizionamento aria, alzacristalli
elettrici, centralina (ECU) gateway
21 D.C.C CORTO Nessun circuito
22 ECU-B 10 A
Indicatori e misuratori, batteria
secondaria, sensore sterzo, doppio
sistema di bloccaggio,
radiocomando a distanza, sistema
di entrata e avviamento intelligente
23 RAD NO.1*220 A Impianto audio
24 DOME 10 A
Luce del vano bagagli, luci di
cortesia alette parasole, luci di
cortesia porte anteriori, luci di
cortesia/abitacolo, luci vano piedi
25 AM2 NO.2 7,5 A Circuito di avviamento
26 TURN-HAZ 10 A Luci degli indicatori di direzione,
luci intermittenti di emergenza
27 ETCS*210 A Dispositivo di comando elettronico
dell’acceleratore
28 AM2 30 A Circuito di avviamento
29 STRG LOCK 20 A Sistema bloccasterzo
30 IGT/INJ*215 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
FusibileAmpereCircuito

552
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

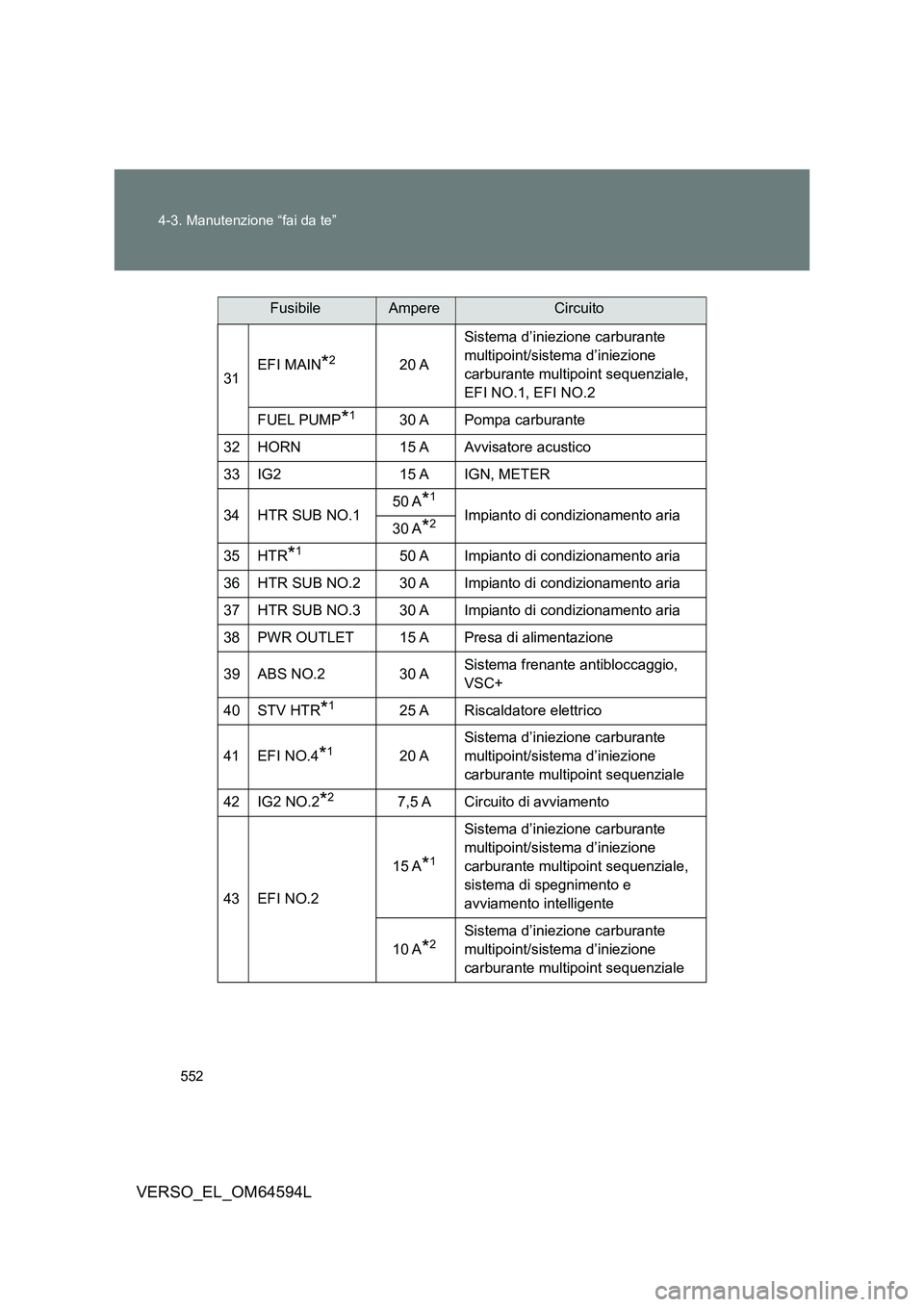

31 EFI MAIN*220 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
EFI NO.1, EFI NO.2
FUEL PUMP*130 A Pompa carburante
32 HORN 15 A Avvisatore acustico
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A*1
Impianto di condizionamento aria 30 A*2
35 HTR*150 A Impianto di condizionamento aria
36 HTR SUB NO.2 30 A Impianto di condizionamento aria
37 HTR SUB NO.3 30 A Impianto di condizionamento aria
38PWR OUTLET15 APresa di alimentazione
39 ABS NO.2 30 A Sistema frenante antibloccaggio,
VSC+
40 STV HTR*125 A Riscaldatore elettrico
41 EFI NO.4*120 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
42 IG2 NO.2*27,5 A Circuito di avviamento
43 EFI NO.2
15 A*1
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
sistema di spegnimento e
avviamento intelligente
10 A*2Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
FusibileAmpereCircuito

553
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
*1: Veicoli con motore diesel
*2: Veicoli con motore a benzina
*3: Veicoli senza sistema di entrata e avviamento intelligente
*4: Veicoli con fari alogeni
*5: Veicoli con fari a scarica di gas

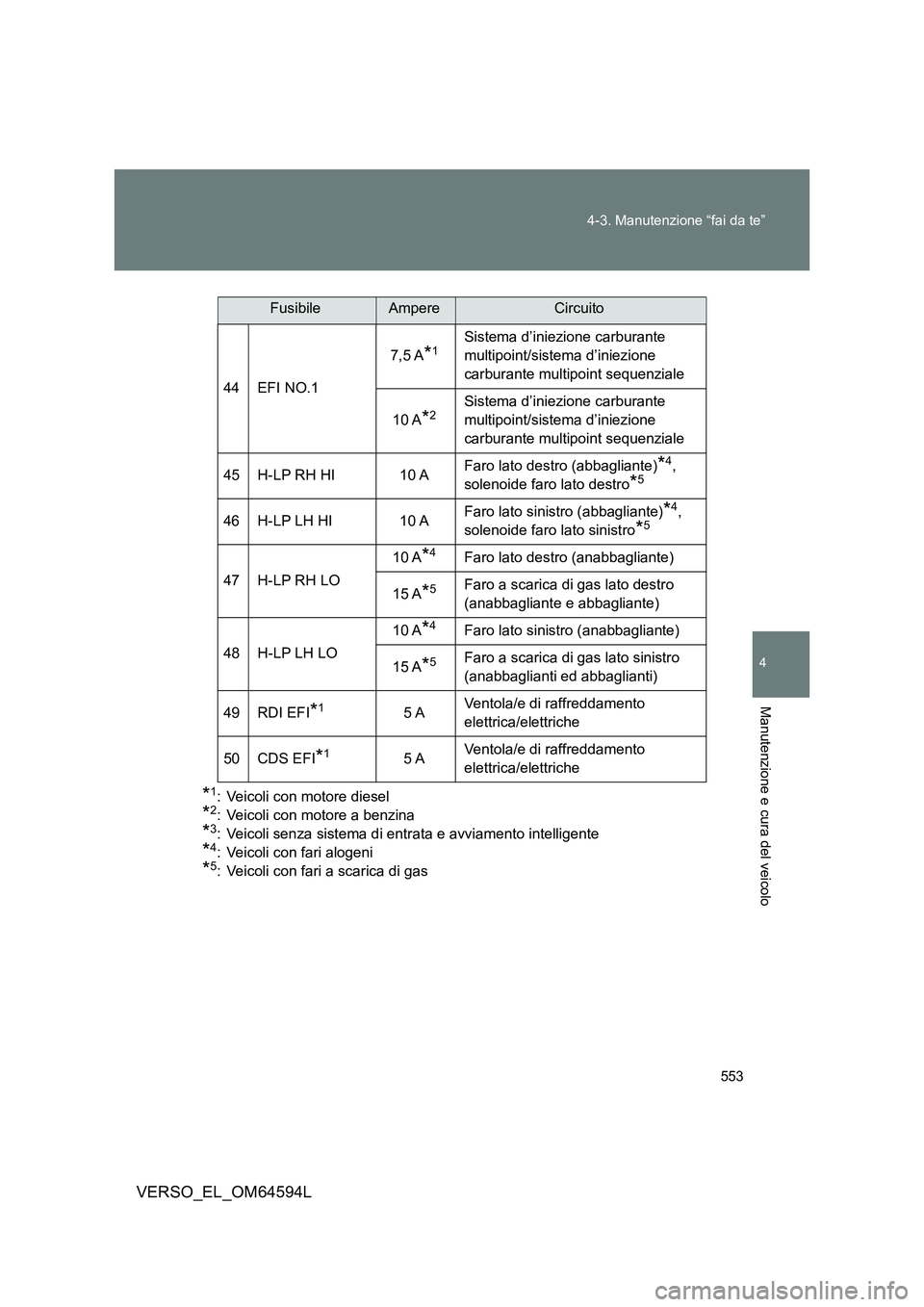

44 EFI NO.1
7,5 A*1Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
10 A*2Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
45 H-LP RH HI 10 A Faro lato destro (abbagliante)*4,
solenoide faro lato destro*5
46 H-LP LH HI 10 A Faro lato sinistro (abbagliante)*4,
solenoide faro lato sinistro*5
47 H-LP RH LO
10 A*4Faro lato destro (anabbagliante)
15 A*5Faro a scarica di gas lato destro
(anabbagliante e abbagliante)
48 H-LP LH LO
10 A*4Faro lato sinistro (anabbagliante)
15 A*5Faro a scarica di gas lato sinistro
(anabbaglianti ed abbaglianti)
49 RDI EFI*15 A Ventola/e di raffreddamento
elettrica/elettriche
50 CDS EFI*15 A Ventola/e di raffreddamento
elettrica/elettriche
FusibileAmpereCircuito

554
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

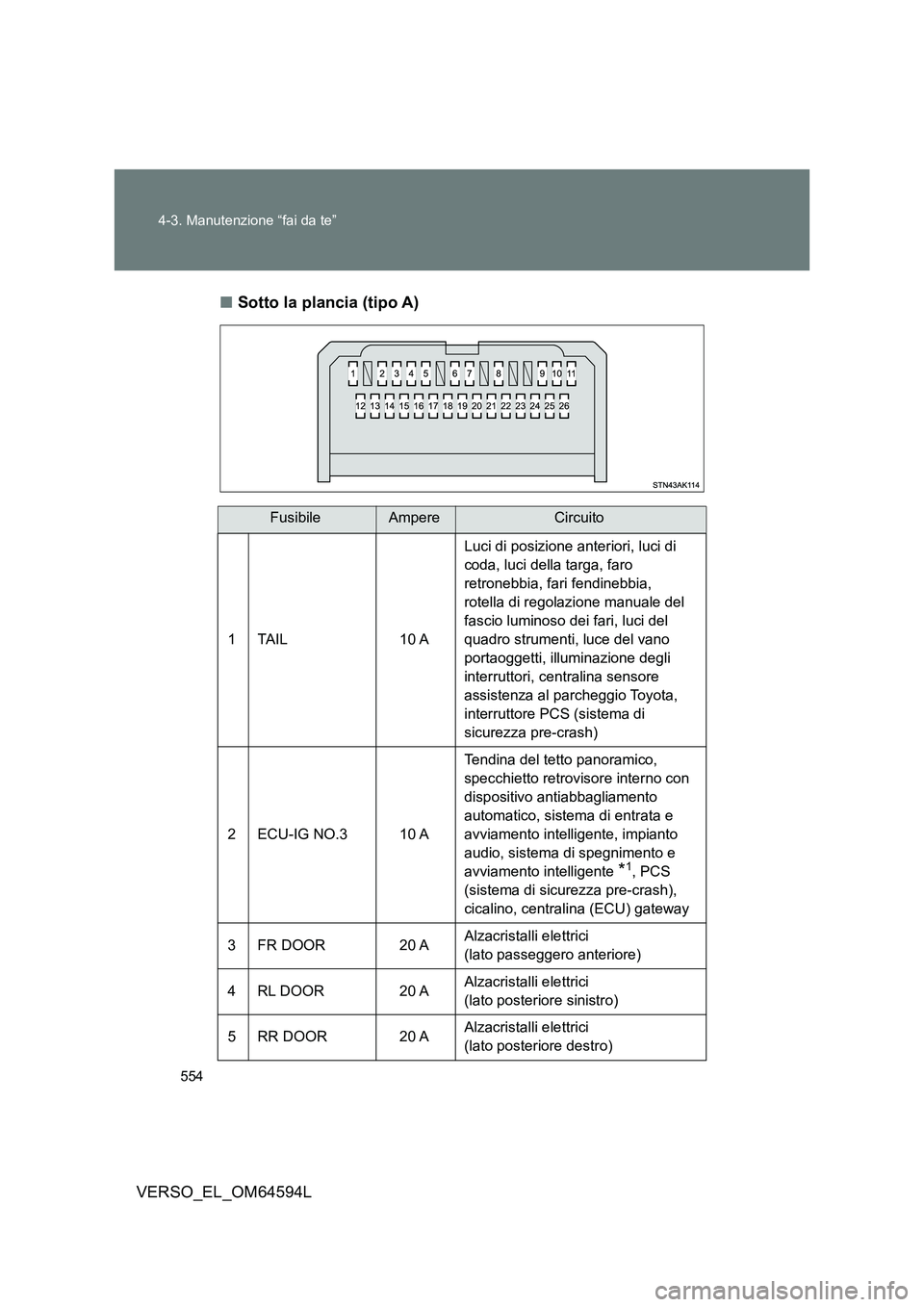

■ Sotto la plancia (tipo A)
FusibileAmpereCircuito
1 TAIL 10 A
Luci di posizione anteriori, luci di
coda, luci della targa, faro
retronebbia, fari fendinebbia,
rotella di regolazione manuale del
fascio luminoso dei fari, luci del
quadro strumenti, luce del vano
portaoggetti, illuminazione degli
interruttori, centralina sensore
assistenza al parcheggio Toyota,
interruttore PCS (sistema di
sicurezza pre-crash)
2 ECU-IG NO.3 10 A
Tendina del tetto panoramico,
specchietto retrovisore interno con
dispositivo antiabbagliamento
automatico, sistema di entrata e
avviamento intelligente, impianto
audio, sistema di spegnimento e
avviamento intelligente *1, PCS
(sistema di sicurezza pre-crash),
cicalino, centralina (ECU) gateway
3 FR DOOR 20 A Alzacristalli elettrici
(lato passeggero anteriore)
4 RL DOOR 20 A Alzacristalli elettrici
(lato posteriore sinistro)
5 RR DOOR 20 A Alzacristalli elettrici
(lato posteriore destro)

555
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L

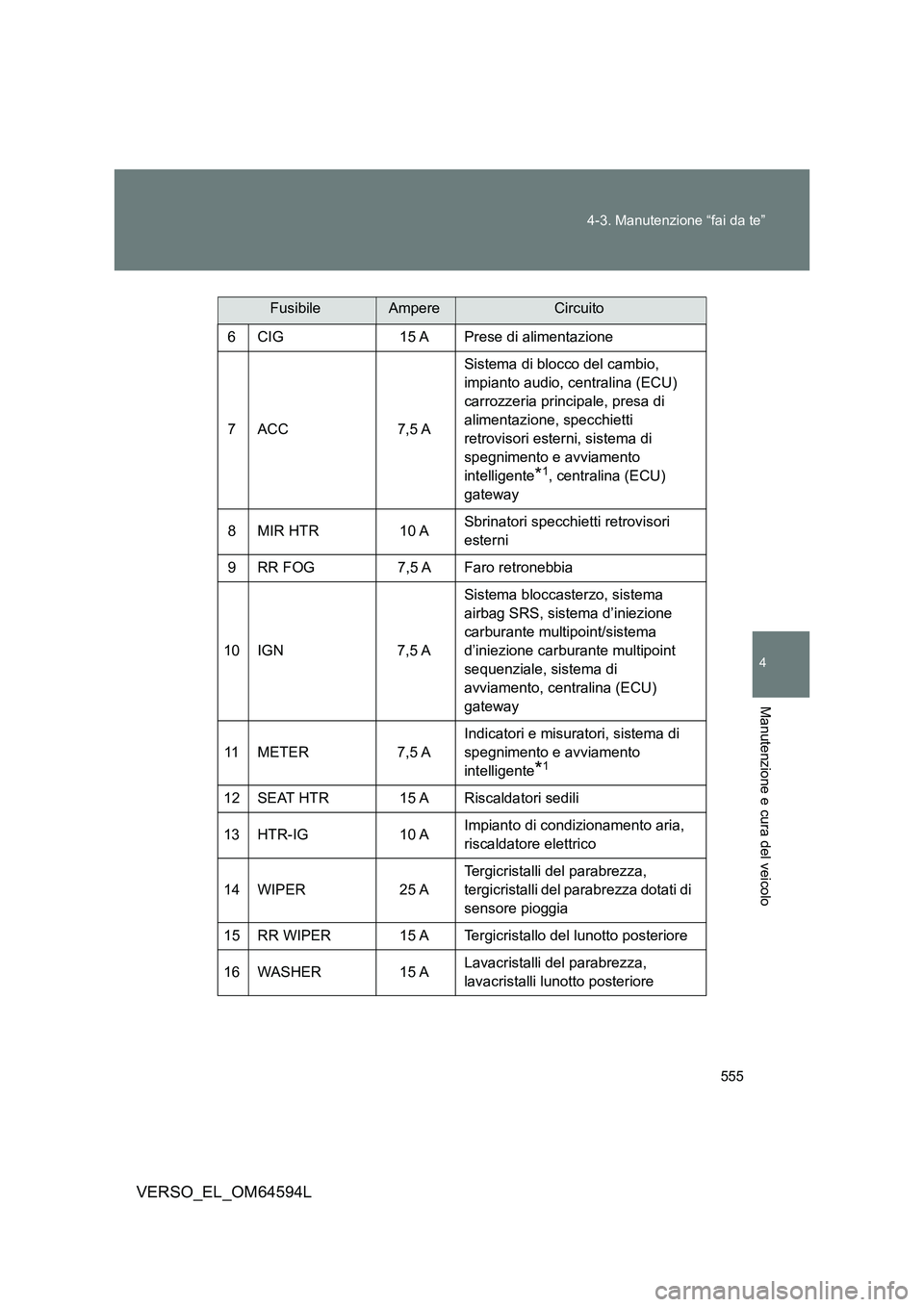

6 CIG 15 A Prese di alimentazione
7 ACC 7,5 A
Sistema di blocco del cambio,
impianto audio, centralina (ECU)
carrozzeria principale, presa di
alimentazione, specchietti
retrovisori esterni, sistema di
spegnimento e avviamento
intelligente*1, centralina (ECU)
gateway
8 MIR HTR 10 A Sbrinatori specchietti retrovisori
esterni
9 RR FOG 7,5 A Faro retronebbia
10 IGN 7,5 A
Sistema bloccasterzo, sistema
airbag SRS, sistema d’iniezione
carburante multipoint/sistema
d’iniezione carburante multipoint
sequenziale, sistema di
avviamento, centralina (ECU)
gateway
11 M E T E R 7 , 5 A
Indicatori e misuratori, sistema di
spegnimento e avviamento
intelligente*1
12 SEAT HTR 15 A Riscaldatori sedili
13 HTR-IG 10 A Impianto di condizionamento aria,
riscaldatore elettrico
14 WIPER 25 A
Tergicristalli del parabrezza,
tergicristalli del parabrezza dotati di
sensore pioggia
15 RR WIPER 15 A Tergicristallo del lunotto posteriore
16 WASHER 15 A Lavacristalli del parabrezza,
lavacristalli lunotto posteriore
FusibileAmpereCircuito

556
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

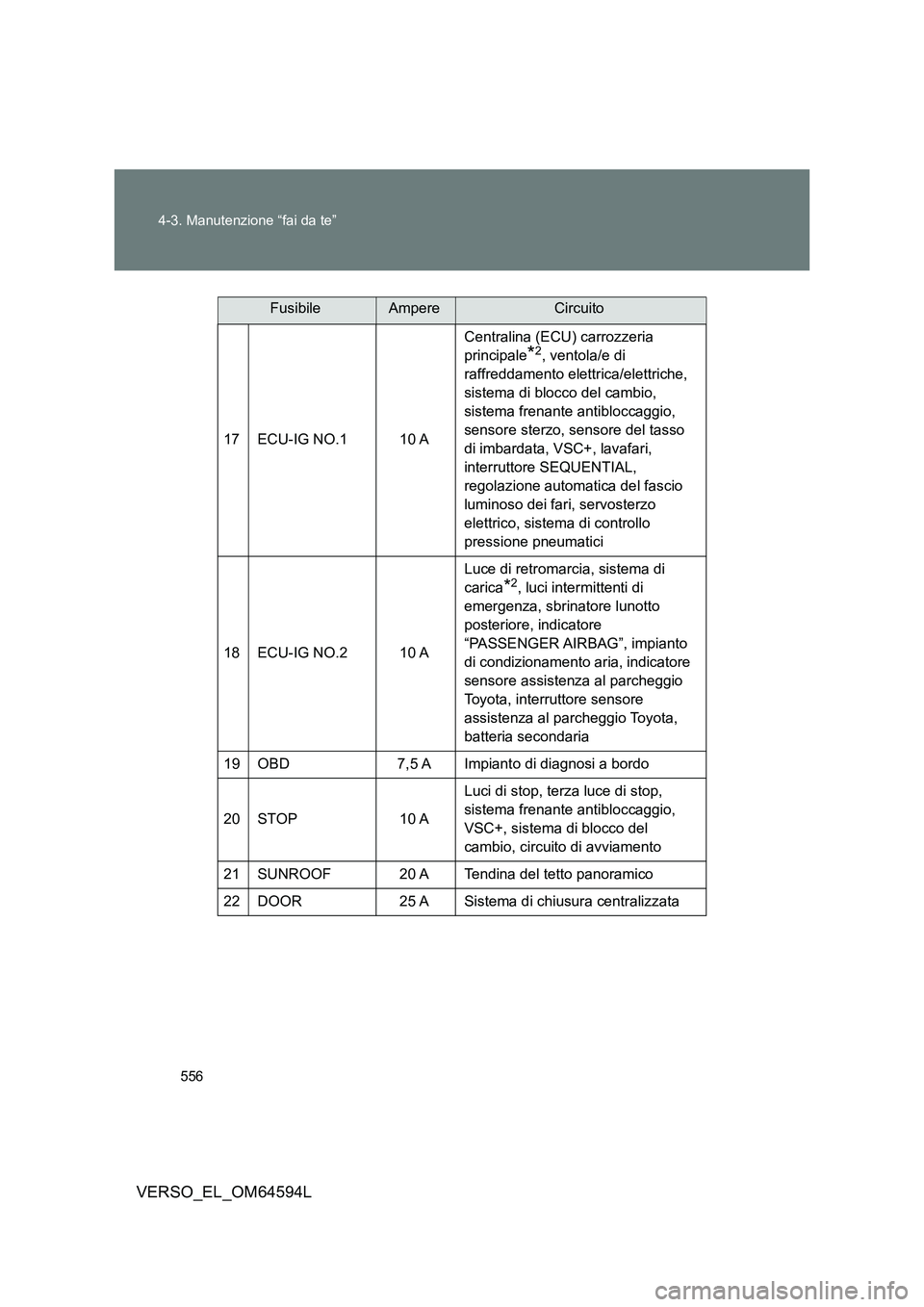

17 ECU-IG NO.1 10 A
Centralina (ECU) carrozzeria
principale*2, ventola/e di
raffreddamento elettrica/elettriche,
sistema di blocco del cambio,
sistema frenante antibloccaggio,
sensore sterzo, sensore del tasso
di imbardata, VSC+, lavafari,
interruttore SEQUENTIAL,
regolazione automatica del fascio
luminoso dei fari, servosterzo
elettrico, sistema di controllo
pressione pneumatici
18 ECU-IG NO.2 10 A
Luce di retromarcia, sistema di
carica*2, luci intermittenti di
emergenza, sbrinatore lunotto
posteriore, indicatore
“PASSENGER AIRBAG”, impianto
di condizionamento aria, indicatore
sensore assistenza al parcheggio
Toyota, interruttore sensore
assistenza al parcheggio Toyota,
batteria secondaria
19 OBD 7,5 A Impianto di diagnosi a bordo
20 STOP 10 A
Luci di stop, terza luce di stop,
sistema frenante antibloccaggio,
VSC+, sistema di blocco del
cambio, circuito di avviamento
21 SUNROOF 20 A Tendina del tetto panoramico
22 DOOR 25 A Sistema di chiusura centralizzata
FusibileAmpereCircuito

557
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
*1: Veicoli con motore diesel
*2: Veicoli con motore a benzina
*3: Veicoli senza sistema di entrata e avviamento intelligente

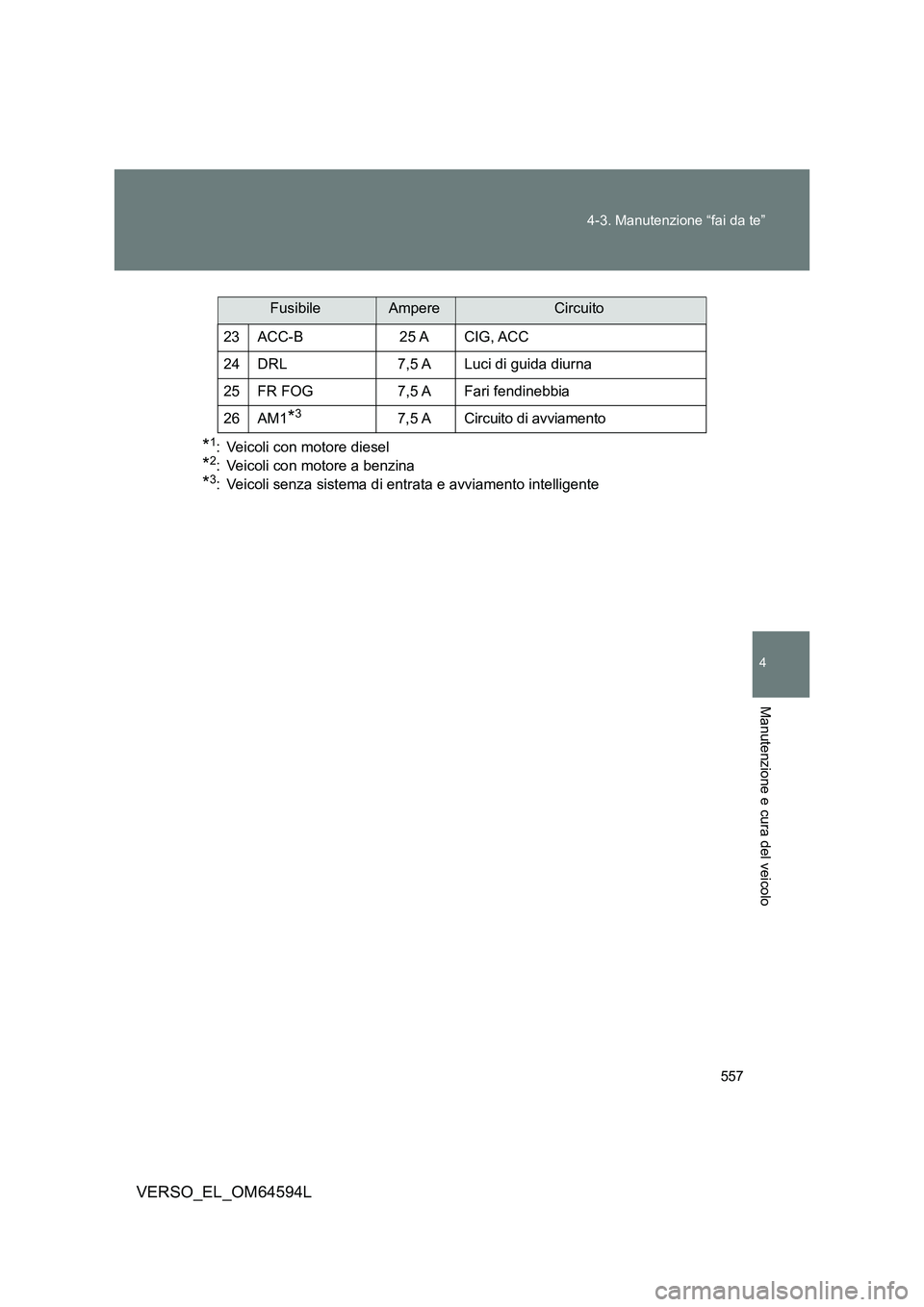

23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Luci di guida diurna
25 FR FOG 7,5 A Fari fendinebbia
26 AM1*37,5 A Circuito di avviamento
FusibileAmpereCircuito

558
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

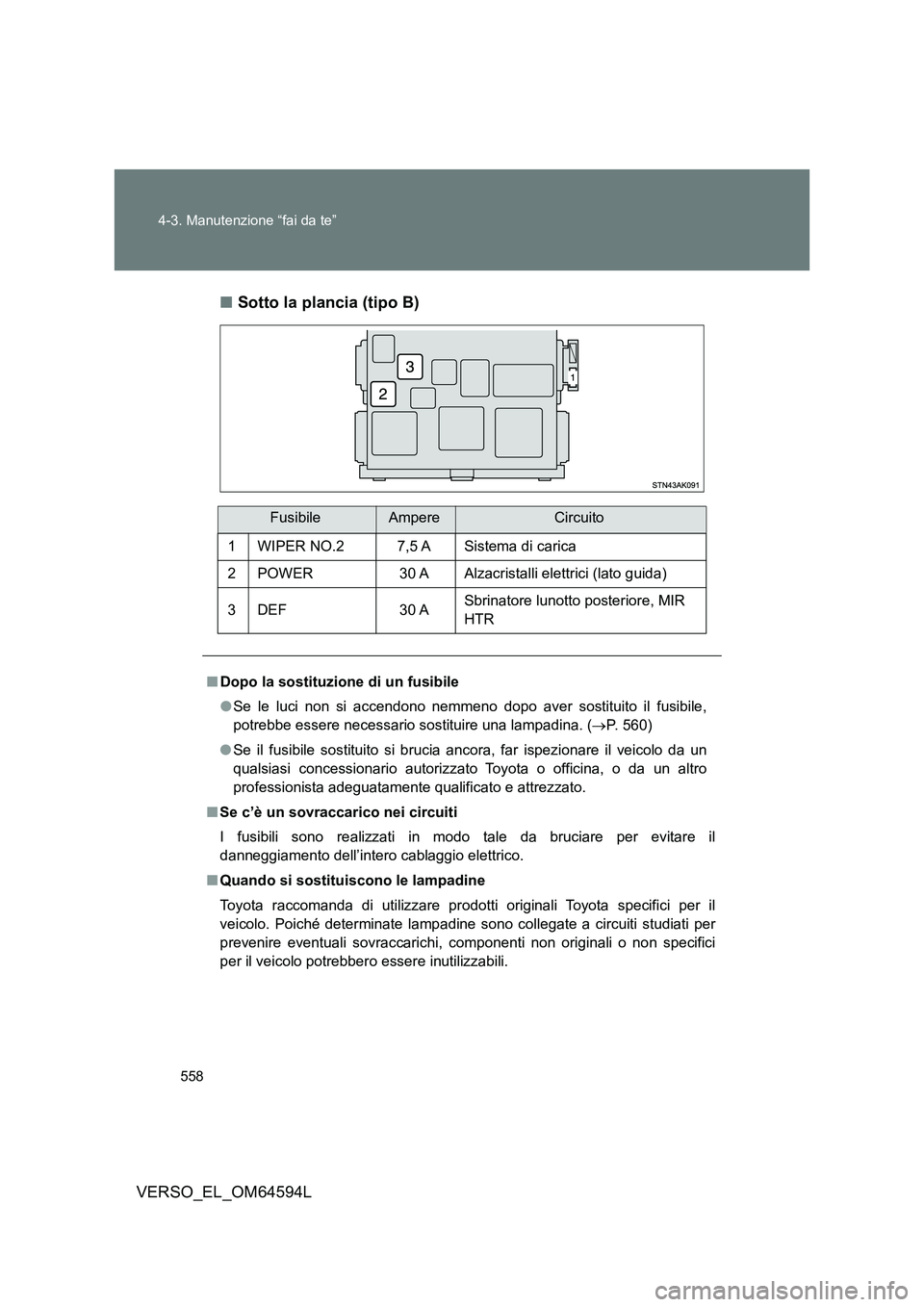

■ Sotto la plancia (tipo B)
FusibileAmpereCircuito
1 WIPER NO.2 7,5 A Sistema di carica
2 POWER 30 A Alzacristalli elettrici (lato guida)
3 DEF 30 A Sbrinatore lunotto posteriore, MIR
HTR
■ Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile,
potrebbe essere necessario sostituire una lampadina. ( P. 5 6 0 )
● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro
professionista adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico nei circuiti
I fusibili sono realizzati in modo tale da bruciare per evitare il
danneggiamento dell’intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il
veicolo. Poiché determinate lampadine sono collegate a circuiti studiati per
prevenire eventuali sovraccarichi, componenti non originali o non specifici
per il veicolo potrebbero essere inutilizzabili.

559
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L

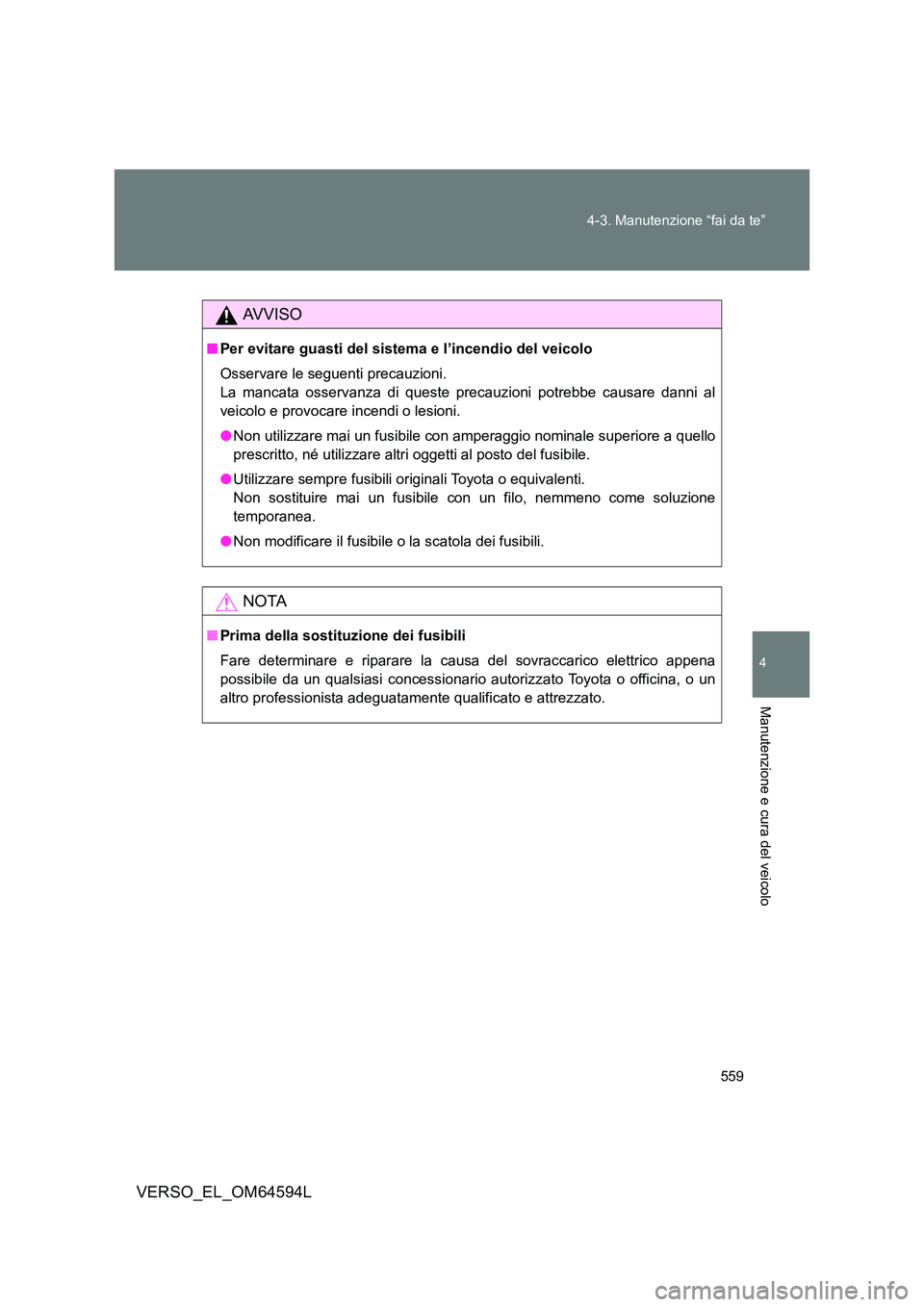

AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al
veicolo e provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione
temporanea.
● Non modificare il fusibile o la scatola dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la caus a del sovraccarico elettrico appena
possibile da un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato.

560
4-3. Manutenzione “fai da te”
VERSO_EL_OM64594L

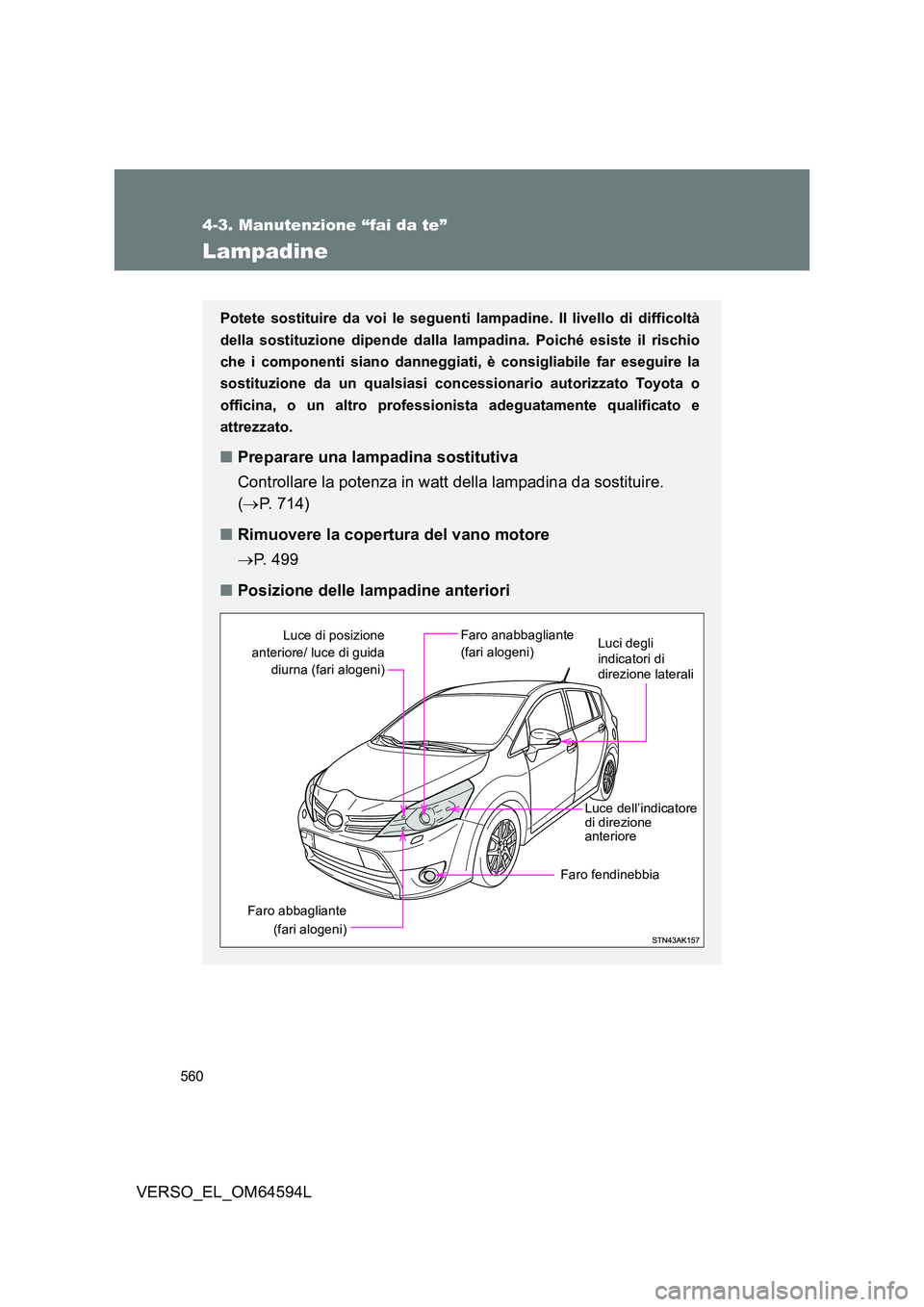

Lampadine
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà
della sostituzione dipende dalla lampadina. Poiché esiste il rischio
che i componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi conc essionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Preparare una lampadina sostitutiva
Controllare la potenza in watt della lampadina da sostituire.
( P. 714)
■ Rimuovere la copertura del vano motore
 P. 4 9 9
■ Posizione delle lampadine anteriori
Faro abbagliante
(fari alogeni)
Faro anabbagliante
(fari alogeni)
Luce dell’indicatore di direzione anteriore
Faro fendinebbia
Luce di posizione
anteriore/ luce di guida
diurna (fari alogeni)
Luci degli indicatori di direzione laterali
