TOYOTA VERSO 2017 Betriebsanleitungen (in German)

5
591
5-1. Wichtige Informationen
Beim Auftreten einer Störung
VERSO_EM_OM64603M

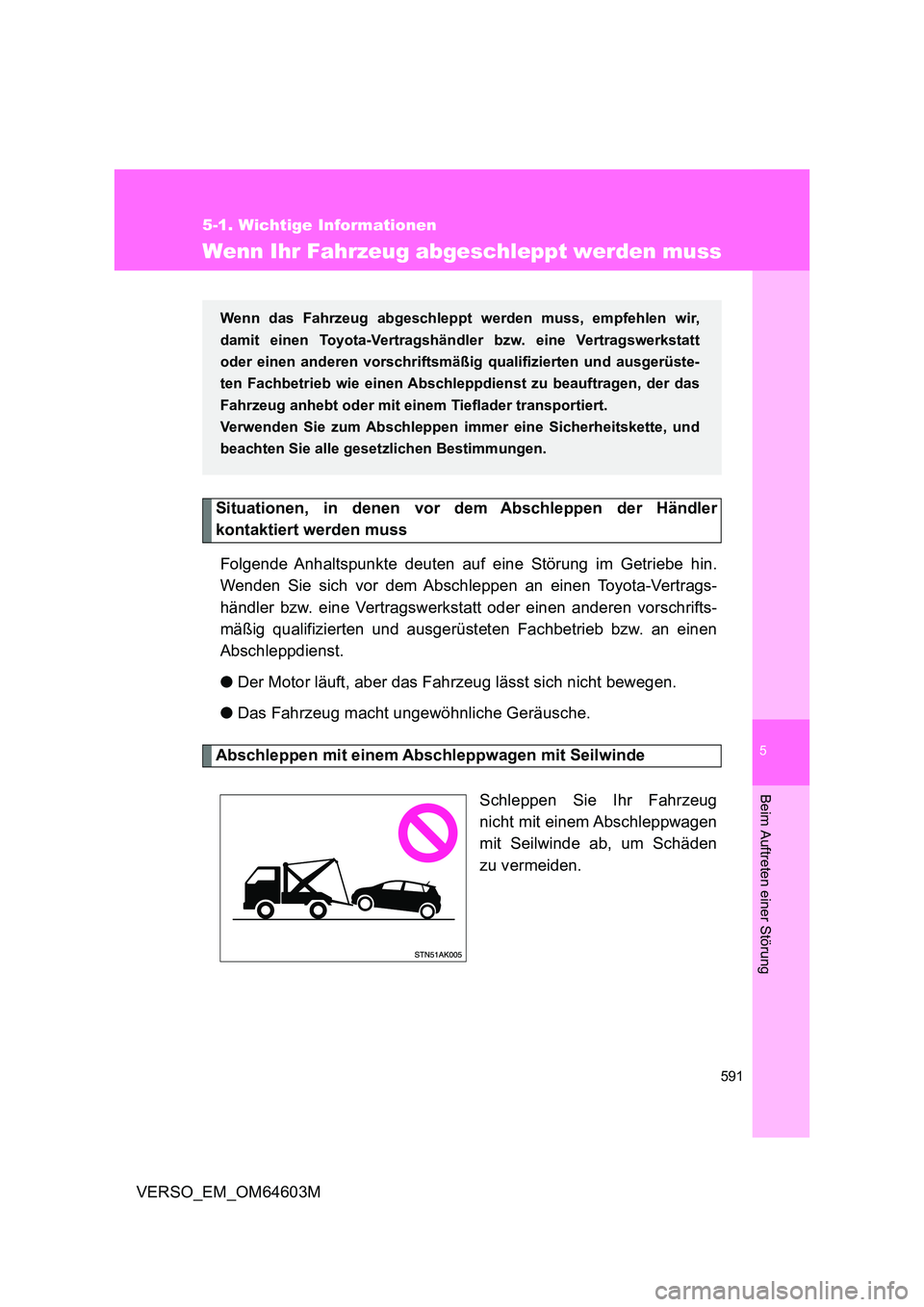

Wenn Ihr Fahrzeug abgeschleppt werden muss
Situationen, in denen vor dem Abschleppen der Händler
kontaktiert werden muss
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin.
Wenden Sie sich vor dem Abschleppen an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb bzw. an einen
Abschleppdienst.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Abschleppen mit einem Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug
nicht mit einem Abschleppwagen
mit Seilwinde ab, um Schäden
zu vermeiden.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir,
damit einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäß ig qualifizierten und ausgerüste-
ten Fachbetrieb wie einen Abschleppdienst zu beauftragen, der das
Fahrzeug anhebt oder mit einem Tieflader transportiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.

592
5-1. Wichtige Informationen
VERSO_EM_OM64603M

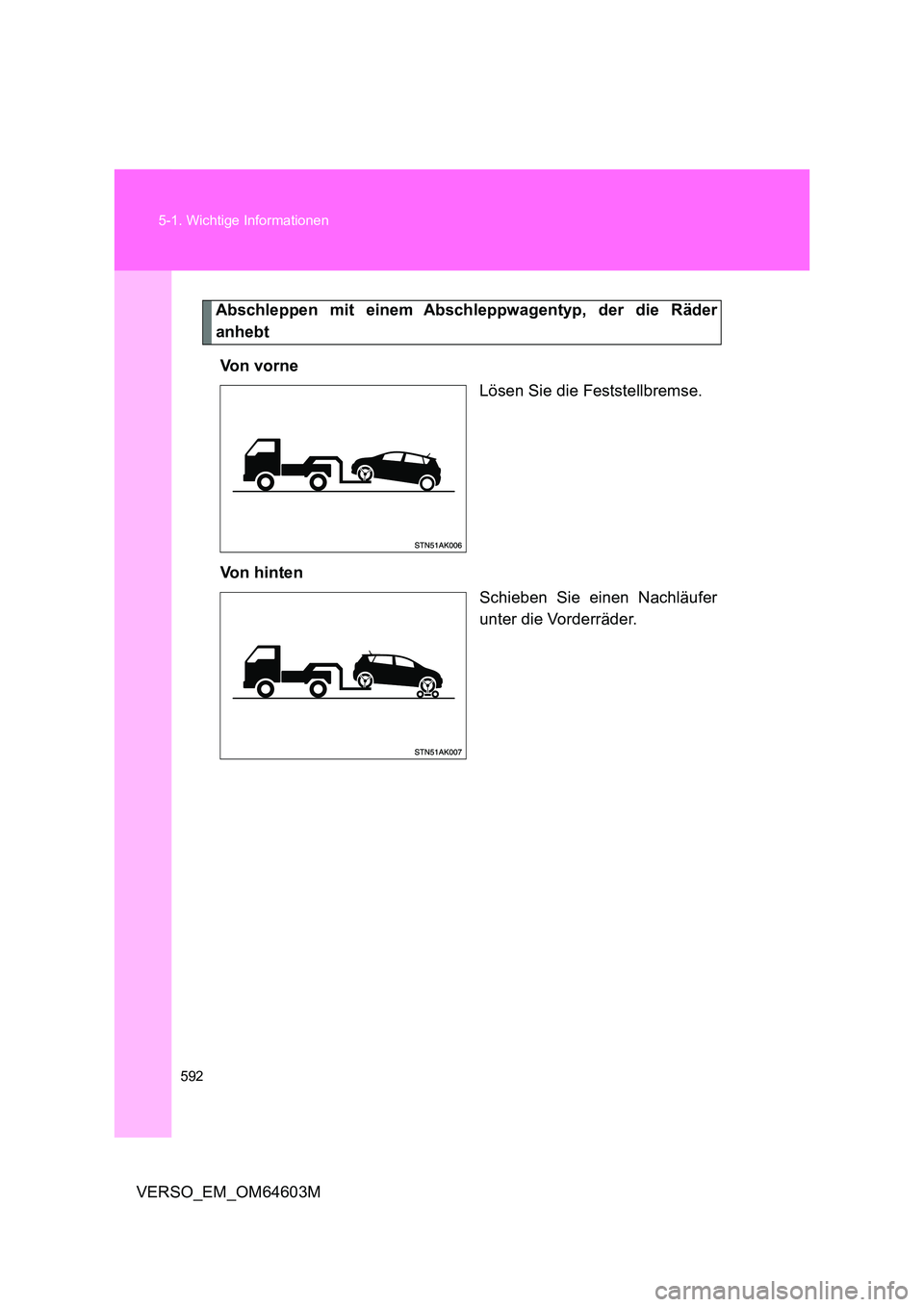

Abschleppen mit einem Abschleppwagentyp, der die Räder
anhebt
Vo n v o r n e
Lösen Sie die Feststellbremse.
Von hinten
Schieben Sie einen Nachläufer
unter die Vorderräder.

5
593
5-1. Wichtige Informationen
Beim Auftreten einer Störung
VERSO_EM_OM64603M

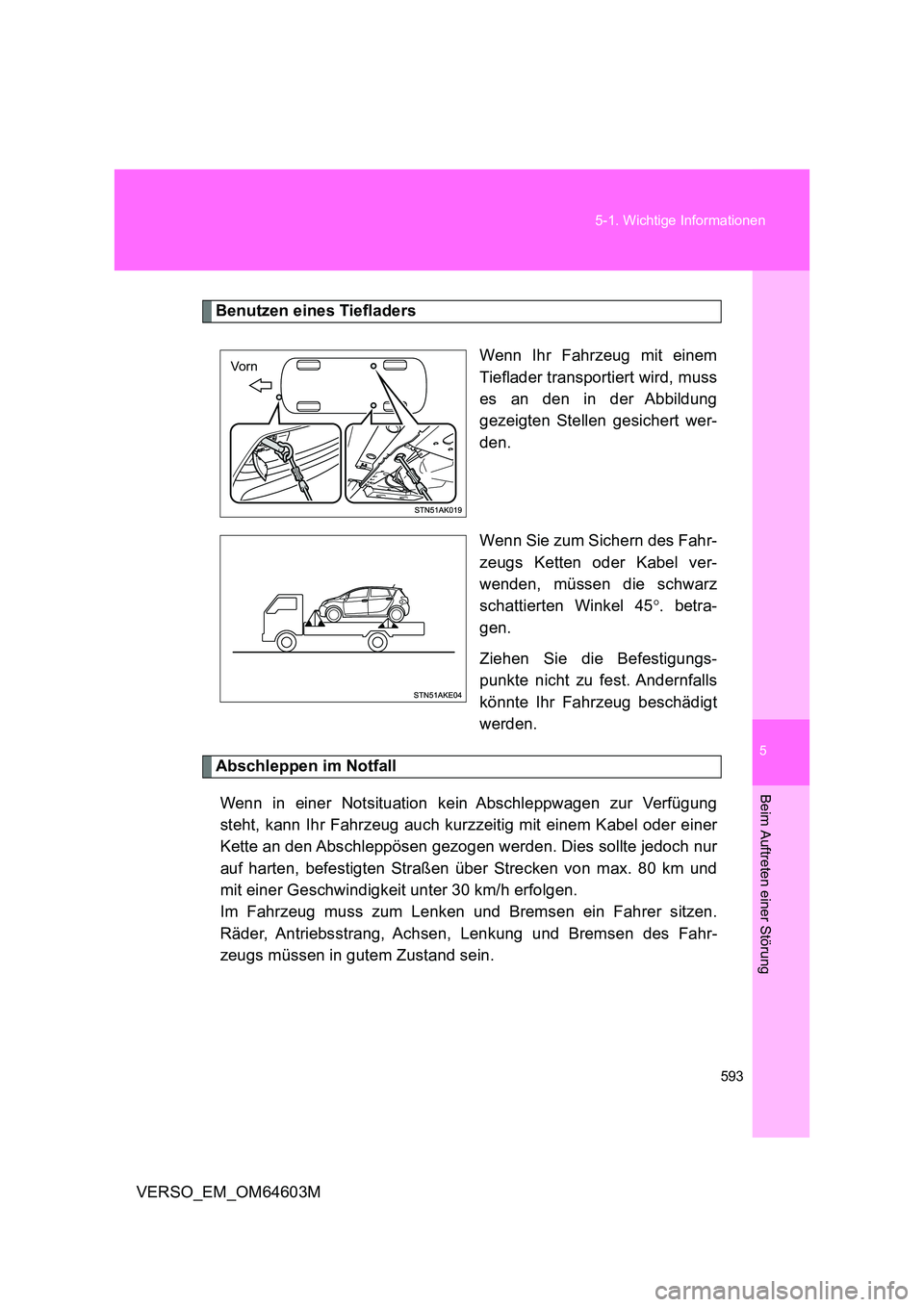

Benutzen eines Tiefladers
Wenn Ihr Fahrzeug mit einem
Tieflader transportiert wird, muss
es an den in der Abbildung
gezeigten Stellen gesichert wer-
den.
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Kabel ver-
wenden, müssen die schwarz
schattierten Winkel 45  betra-
gen.
Ziehen Sie die Befestigungs-
punkte nicht zu fest. Andernfalls
könnte Ihr Fahrzeug beschädigt
werden.
Abschleppen im Notfall
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung
steht, kann Ihr Fahrzeug auch kurzzeitig mit einem Kabel oder einer
Kette an den Abschleppösen gezogen werden. Dies sollte jedoch nur
auf harten, befestigten Straßen über Strecken von max. 80 km und
mit einer Geschwindigkeit unter 30 km/h erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen.
Räder, Antriebsstrang, Achsen, Lenkung und Bremsen des Fahr-
zeugs müssen in gutem Zustand sein.
Vorn

594
5-1. Wichtige Informationen
VERSO_EM_OM64603M

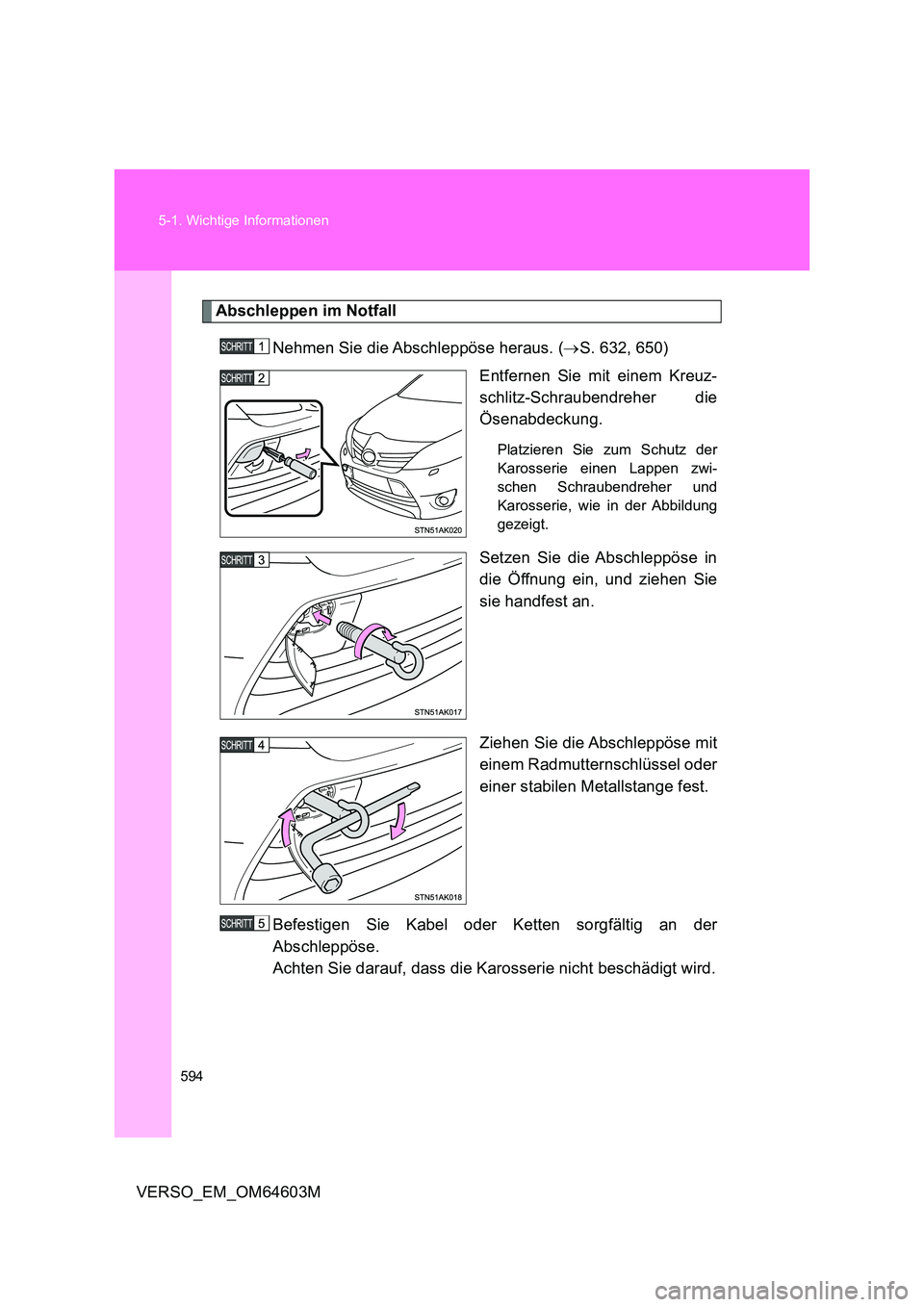

Abschleppen im Notfall
Nehmen Sie die Abschleppöse heraus. ( S. 632, 650)
Entfernen Sie mit einem Kreuz-
schlitz-Schraubendreher die
Ösenabdeckung.
Platzieren Sie zum Schutz der
Karosserie einen Lappen zwi-
schen Schraubendreher und
Karosserie, wie in der Abbildung
gezeigt.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie
sie handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer stabilen Metallstange fest.
Befestigen Sie Kabel oder Ketten sorgfältig an der
Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.

5
595
5-1. Wichtige Informationen
Beim Auftreten einer Störung
VERSO_EM_OM64603M

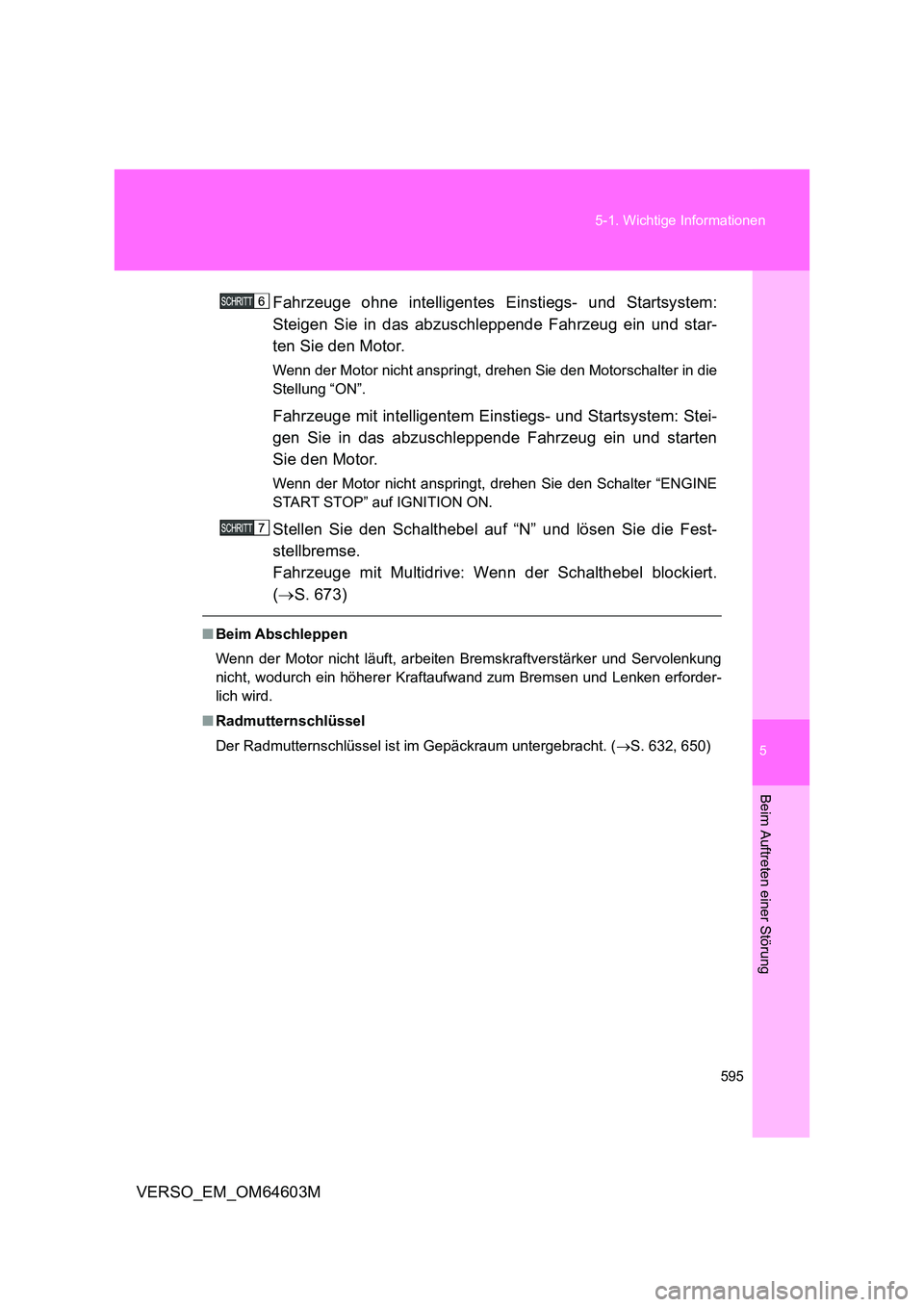

Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Steigen Sie in das abzuschleppende Fahrzeug ein und star-
ten Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in die
Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Stei-
gen Sie in das abzuschleppende Fahrzeug ein und starten
Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Schalter “ENGINE
START STOP” auf IGNITION ON.
Stellen Sie den Schalthebel auf “N” und lösen Sie die Fest-
stellbremse.
Fahrzeuge mit Multidrive: Wenn der Schalthebel blockiert.
( S. 673)
■Beim Abschleppen
Wenn der Motor nicht läuft, arbeiten Bremskraftverstärker und Servolenkung
nicht, wodurch ein höherer Kraftauf wand zum Bremsen und Lenken erforder-
lich wird.
■ Radmutternschlüssel
Der Radmutternschlüssel ist im Gepäckraum untergebracht. ( S. 632, 650)

596
5-1. Wichtige Informationen
VERSO_EM_OM64603M

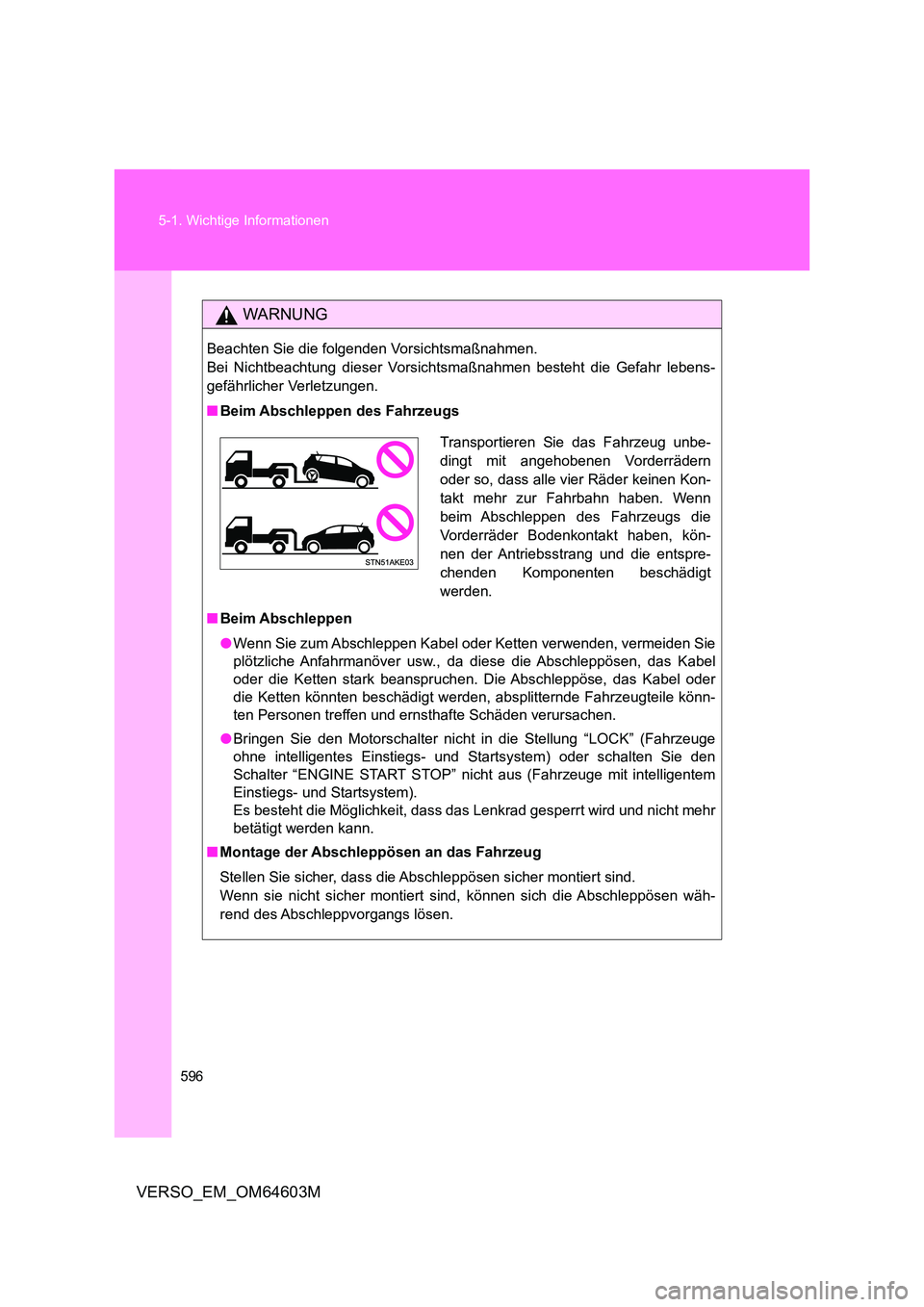

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebens-
gefährlicher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie
plötzliche Anfahrmanöver usw., da diese die Abschleppösen, das Kabel
oder die Ketten stark beanspruchen. Die Abschleppöse, das Kabel oder
die Ketten könnten beschädigt werden, absplitternde Fahrzeugteile könn-
ten Personen treffen und ernsthafte Schäden verursachen.
● Bringen Sie den Motorschalter nicht in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder schalten Sie den
Schalter “ENGINE START STOP” nicht aus (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem).
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr
betätigt werden kann.
■ Montage der Abschleppösen an das Fahrzeug
Stellen Sie sicher, dass die Abschleppösen sicher montiert sind.
Wenn sie nicht sicher montiert sind, können sich die Abschleppösen wäh-
rend des Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbe-
dingt mit angehobenen Vorderrädern
oder so, dass alle vier Räder keinen Kon-
takt mehr zur Fahrbahn haben. Wenn
beim Abschleppen des Fahrzeugs die
Vorderräder Bodenkontakt haben, kön-
nen der Antriebsstrang und die entspre-
chenden Komponenten beschädigt
werden.

5
597
5-1. Wichtige Informationen
Beim Auftreten einer Störung
VERSO_EM_OM64603M

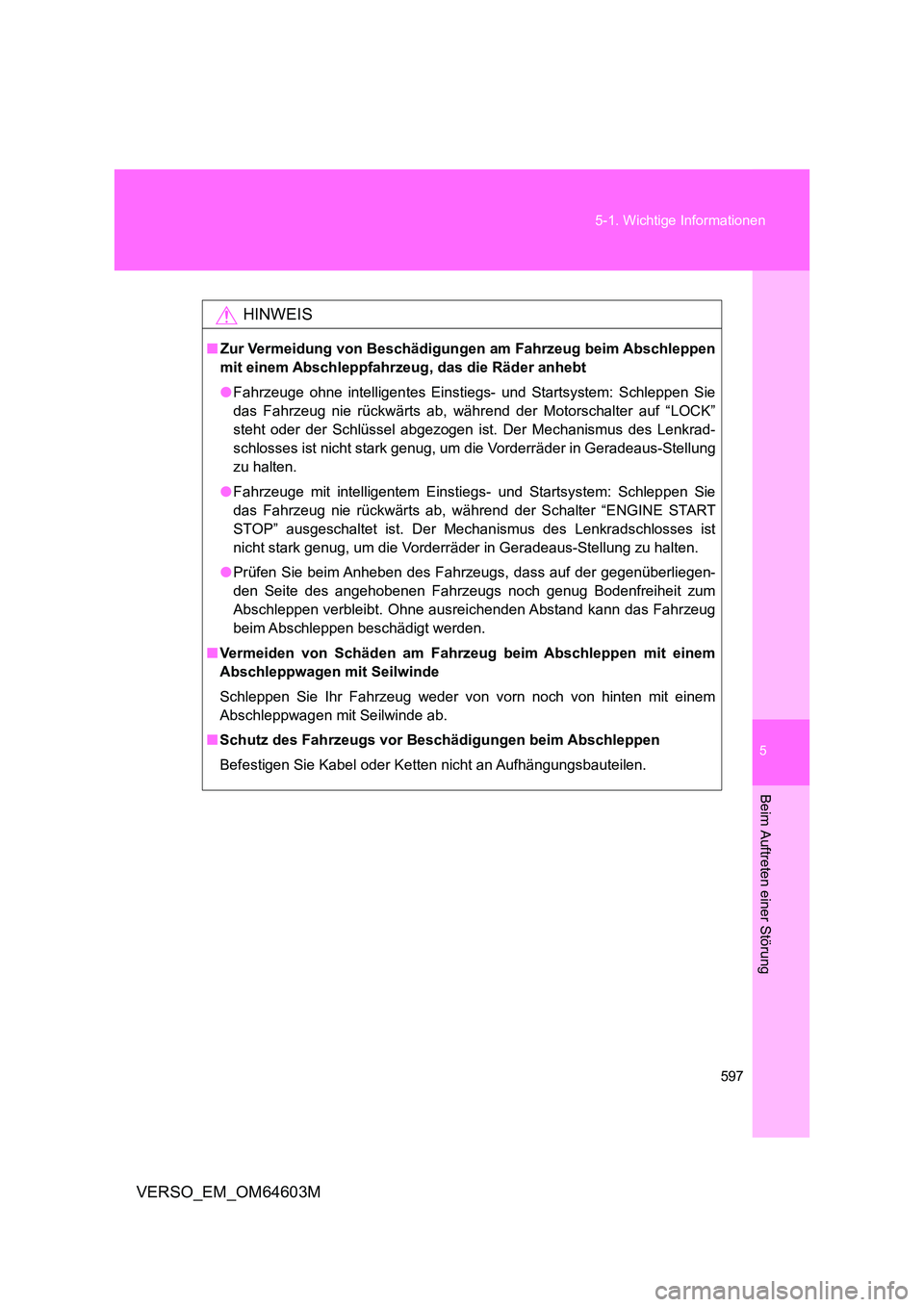

HINWEIS
■ Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen
mit einem Abschleppfahrzeug, das die Räder anhebt
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Schleppen Sie
das Fahrzeug nie rückwärts ab, während der Motorschalter auf “LOCK”
steht oder der Schlüssel abgezogen ist. Der Mechanismus des Lenkrad-
schlosses ist nicht stark genug, um die Vorderräder in Geradeaus-Stellung
zu halten.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schleppen Sie
das Fahrzeug nie rückwärts ab, während der Schalter “ENGINE START
STOP” ausgeschaltet ist. Der Mechanismus des Lenkradschlosses ist
nicht stark genug, um die Vorderräder in Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegen-
den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum
Abschleppen verbleibt. Ohne ausreichenden Abstand kann das Fahrzeug
beim Abschleppen beschädigt werden.
■ Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■ Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.

598
5-1. Wichtige Informationen
VERSO_EM_OM64603M

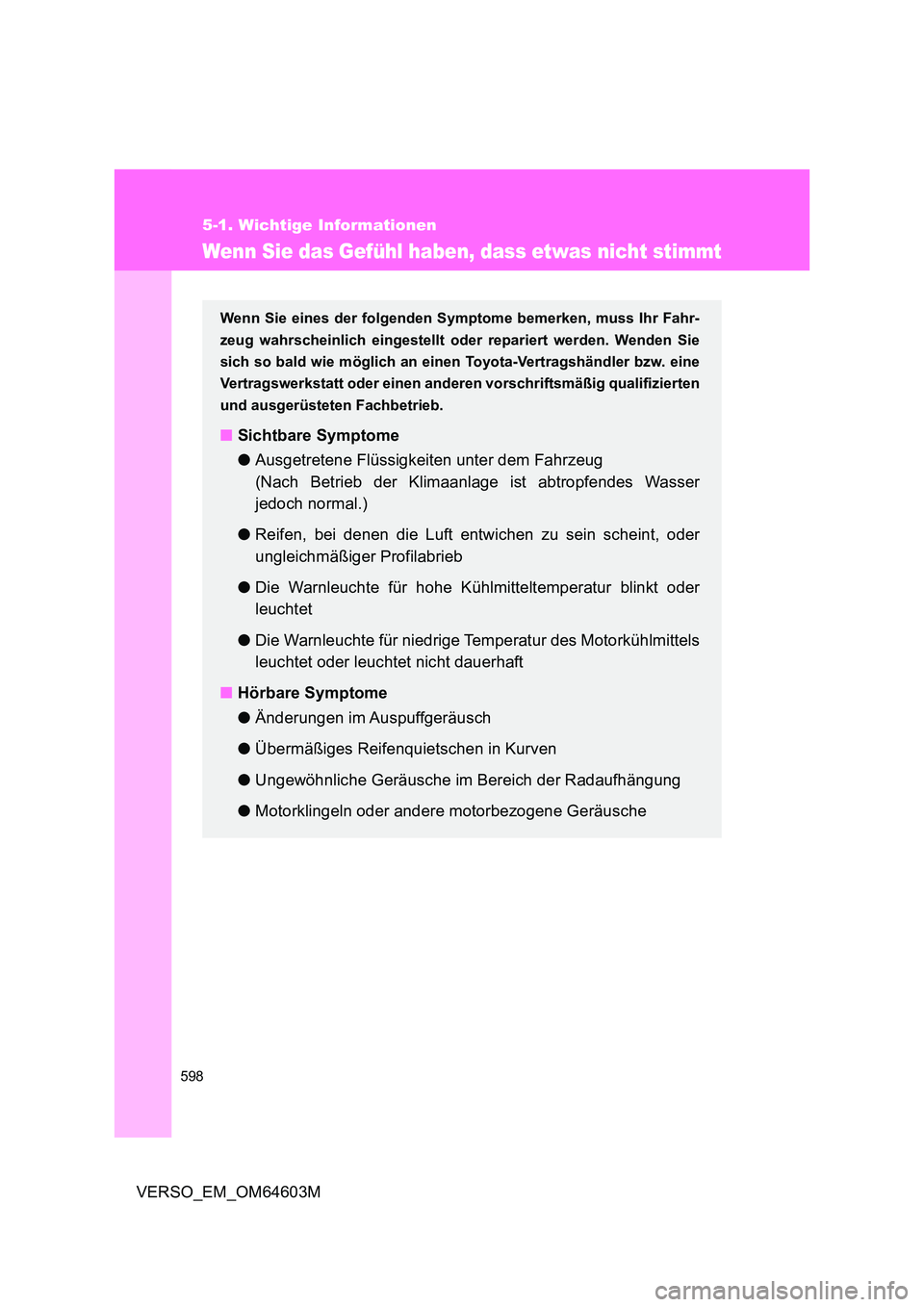

Wenn Sie das Gefühl haben, dass etwas nicht stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahr-
zeug wahrscheinlich eingestellt oder repariert werden. Wenden Sie
sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
■ Sichtbare Symptome
● Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Nach Betrieb der Klimaanlage ist abtropfendes Wasser
jedoch normal.)
● Reifen, bei denen die Luft entwichen zu sein scheint, oder
ungleichmäßiger Profilabrieb
● Die Warnleuchte für hohe Kühlmitteltemperatur blinkt oder
leuchtet
● Die Warnleuchte für niedrige Temperatur des Motorkühlmittels
leuchtet oder leuchtet nicht dauerhaft
■ Hörbare Symptome
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Motorklingeln oder andere motorbezogene Geräusche

5
599
5-1. Wichtige Informationen
Beim Auftreten einer Störung
VERSO_EM_OM64603M

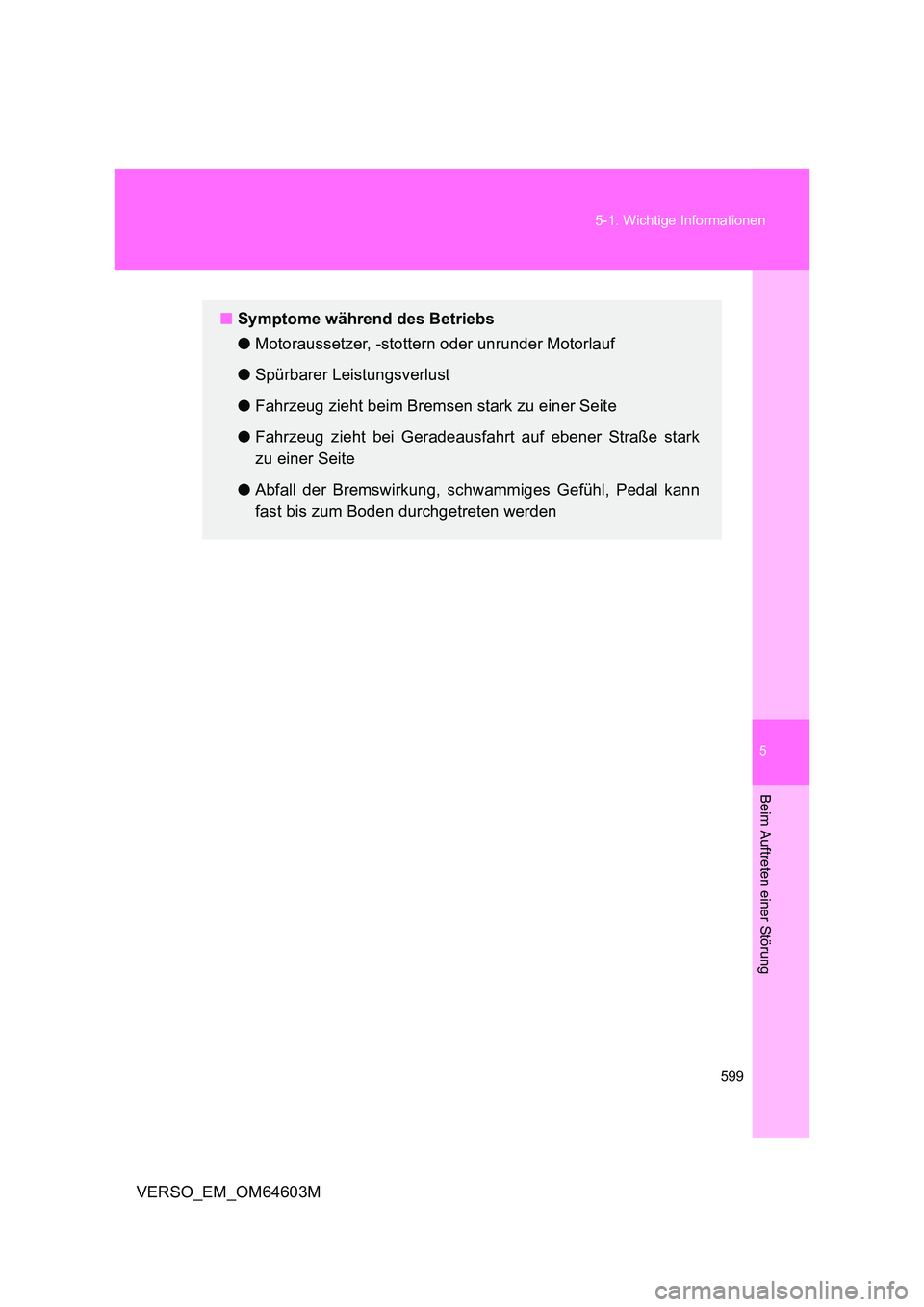

■ Symptome während des Betriebs
● Motoraussetzer, -stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark
zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann
fast bis zum Boden durchgetreten werden

600
5-1. Wichtige Informationen
VERSO_EM_OM64603M

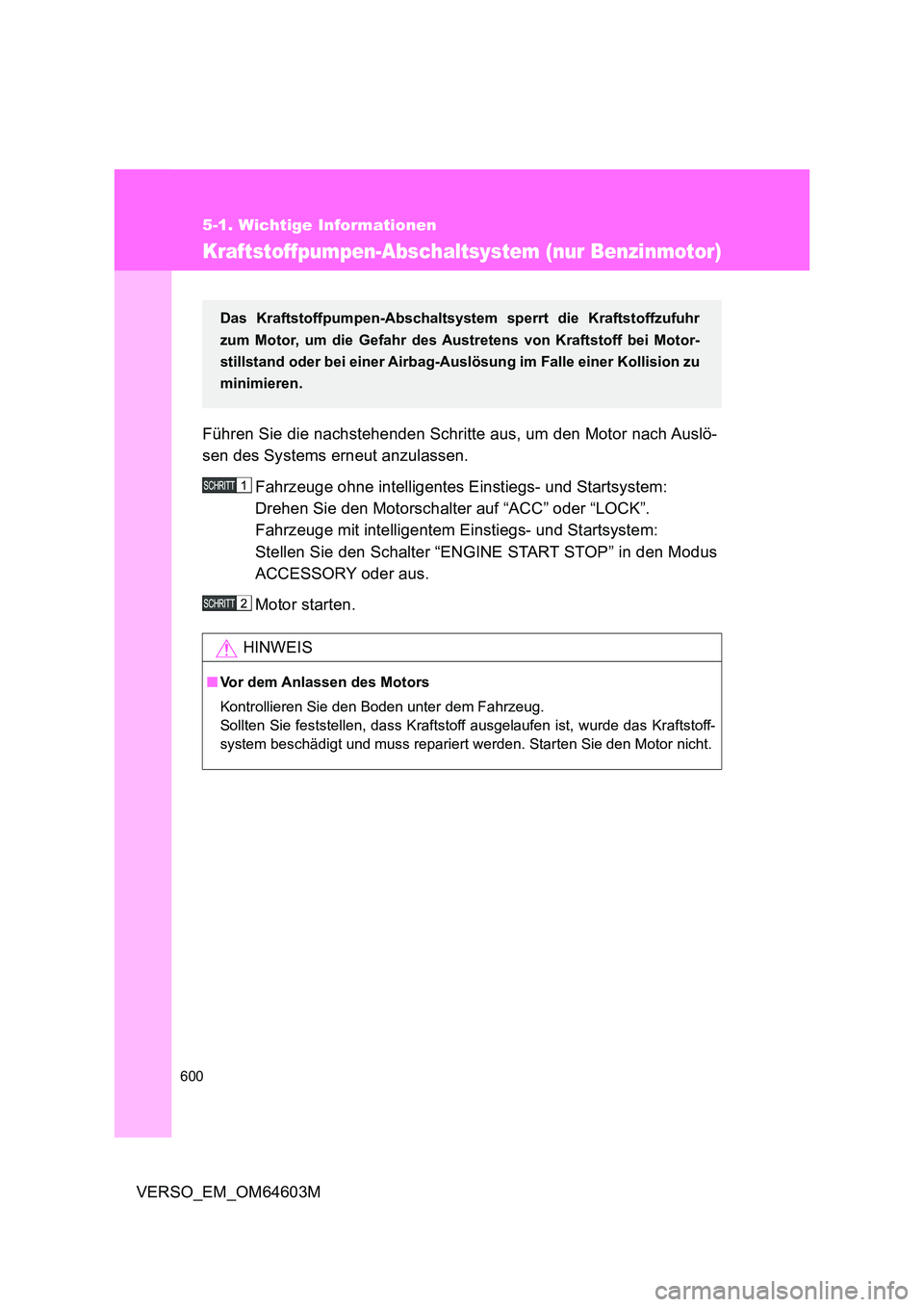

Kraftstoffpumpen-Abschaltsystem (nur Benzinmotor)
Führen Sie die nachstehenden Schritte aus, um den Motor nach Auslö-
sen des Systems erneut anzulassen.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Drehen Sie den Motorschalter auf “ACC” oder “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Stellen Sie den Schalter “ENGINE START STOP” in den Modus
ACCESSORY oder aus.
Motor starten.
HINWEIS
■ Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem Fahrzeug.
Sollten Sie feststellen, dass Kraftstoff ausgelaufen ist, wurde das Kraftstoff-
system beschädigt und muss repariert werden. Starten Sie den Motor nicht.
Das Kraftstoffpumpen-Abschaltsystem sperrt die Kraftstoffzufuhr
zum Motor, um die Gefahr des Austretens von Kraftstoff bei Motor-
stillstand oder bei einer Airbag-Auslösung im Falle einer Kollision zu
minimieren.
