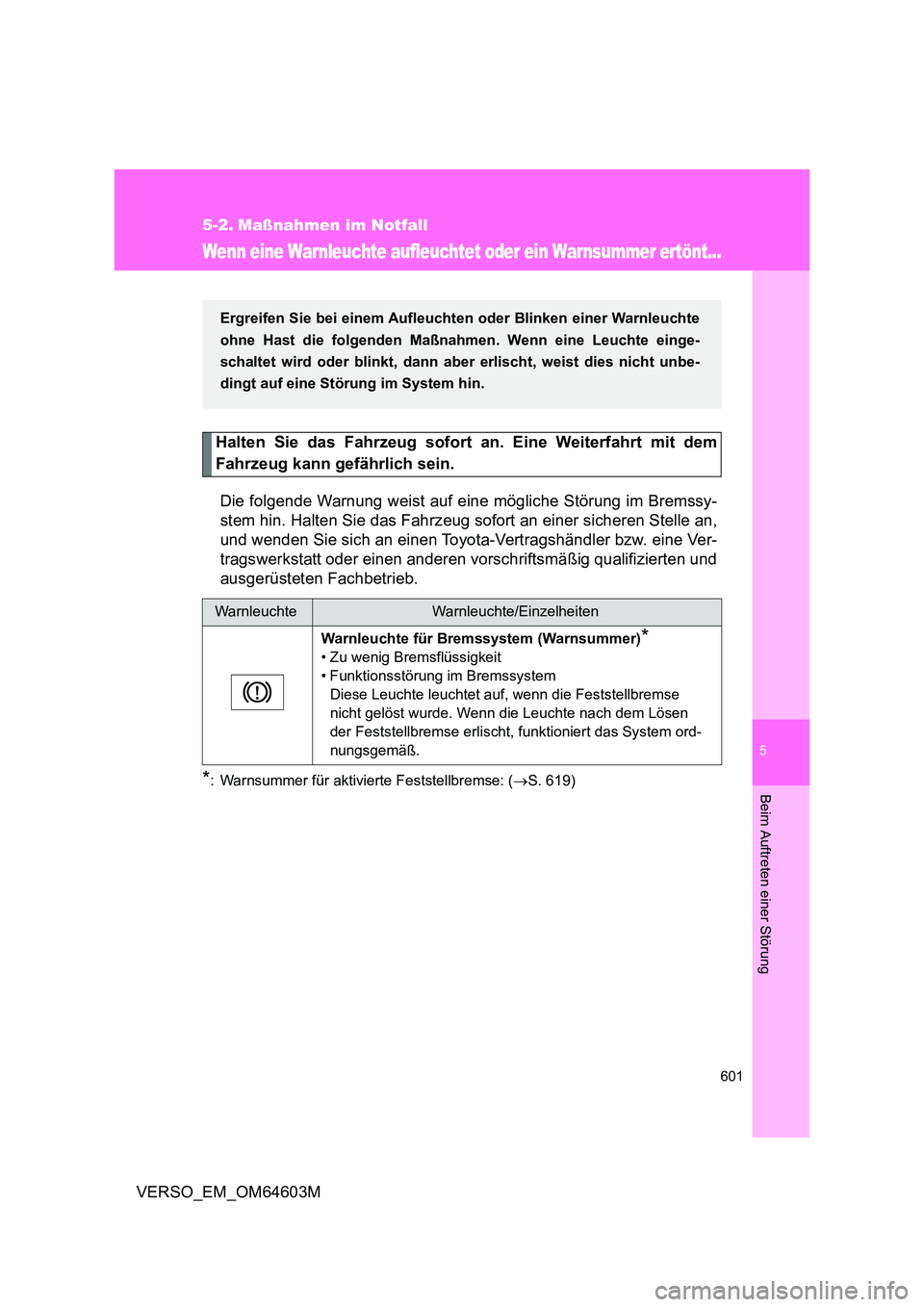

5
601
Beim Auftreten einer Störung
VERSO_EM_OM64603M
5-2. Maßnahmen im Notfall
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer ertönt...
Halten Sie das Fahrzeug sofort an. Eine Weiterfahrt mit dem
Fahrzeug kann gefährlich sein.
Die folgende Warnung weist auf eine mögliche Störung im Bremssy-
stem hin. Halten Sie das Fahrzeug sofort an einer sicheren Stelle an,
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
*: Warnsummer für aktivierte Feststellbremse: ( S. 619)
WarnleuchteWarnleuchte/Einzelheiten
Warnleuchte für Bremssystem (Warnsummer)*
• Zu wenig Bremsflüssigkeit
• Funktionsstörung im Bremssystem
Diese Leuchte leuchtet auf, wenn die Feststellbremse
nicht gelöst wurde. Wenn die Leuchte nach dem Lösen
der Feststellbremse erlischt, funktioniert das System ord-
nungsgemäß.
Ergreifen Sie bei einem Aufleuchten oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte einge-
schaltet wird oder blinkt, dann aber erlischt, weist dies nicht unbe-
dingt auf eine Störung im System hin.

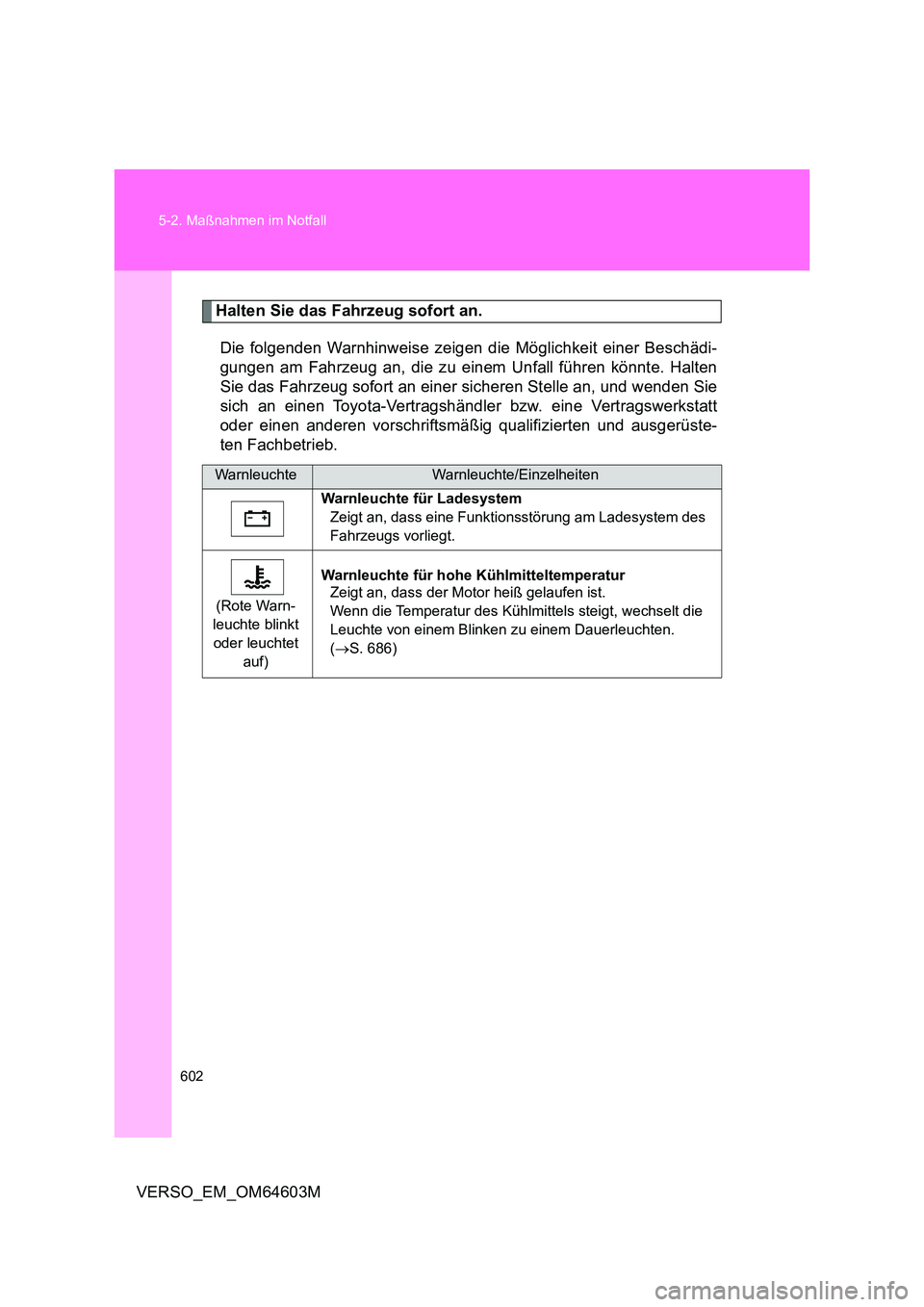

602
5-2. Maßnahmen im Notfall
VERSO_EM_OM64603M
Halten Sie das Fahrzeug sofort an.
Die folgenden Warnhinweise zeigen die Möglichkeit einer Beschädi-
gungen am Fahrzeug an, die zu einem Unfall führen könnte. Halten
Sie das Fahrzeug sofort an einer sicheren Stelle an, und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
WarnleuchteWarnleuchte/Einzelheiten
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung am Ladesystem des
Fahrzeugs vorliegt.
(Rote Warn-
leuchte blinkt
oder leuchtet
auf)
Warnleuchte für hohe Kühlmitteltemperatur
Zeigt an, dass der Motor heiß gelaufen ist.
Wenn die Temperatur des Kühlmi ttels steigt, wechselt die
Leuchte von einem Blinken zu einem Dauerleuchten.
( S. 686)

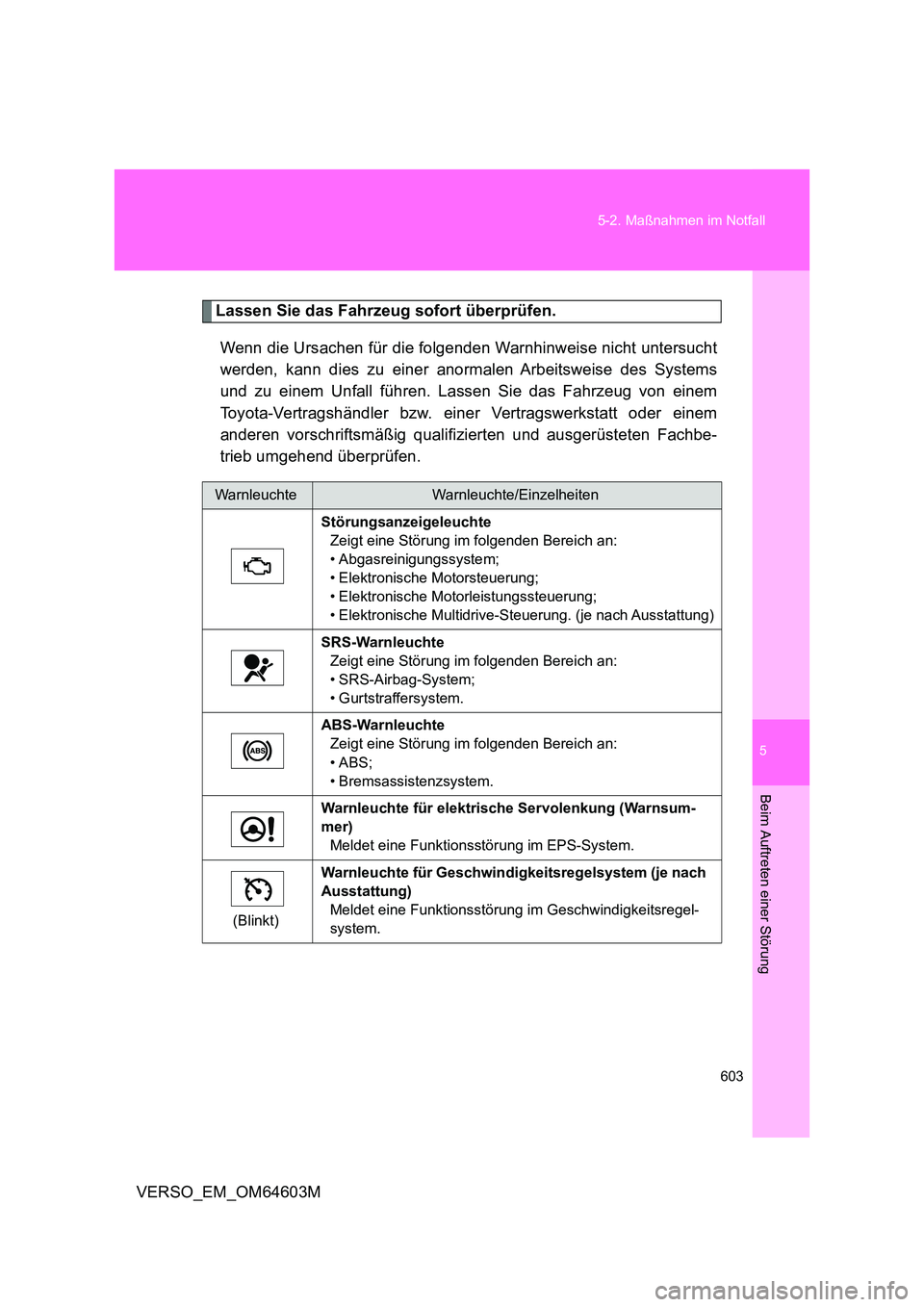

5
603
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64603M
Lassen Sie das Fahrzeug sofort überprüfen.
Wenn die Ursachen für die folgenden Warnhinweise nicht untersucht
werden, kann dies zu einer anormalen Arbeitsweise des Systems
und zu einem Unfall führen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb umgehend überprüfen.
WarnleuchteWarnleuchte/Einzelheiten
Störungsanzeigeleuchte
Zeigt eine Störung im folgenden Bereich an:
• Abgasreinigungssystem;
• Elektronische Motorsteuerung;
• Elektronische Motorleistungssteuerung;
• Elektronische Multidrive-Steuerung. (je nach Ausstattung)
SRS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• SRS-Airbag-System;
• Gurtstraffersystem.
ABS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• ABS;
• Bremsassistenzsystem.
Warnleuchte für elektrische Servolenkung (Warnsum-
mer)
Meldet eine Funktionsstörung im EPS-System.
(Blinkt)
Warnleuchte für Geschwindigkeitsregelsystem (je nach
Ausstattung)
Meldet eine Funktionsstörung im Geschwindigkeitsregel-
system.

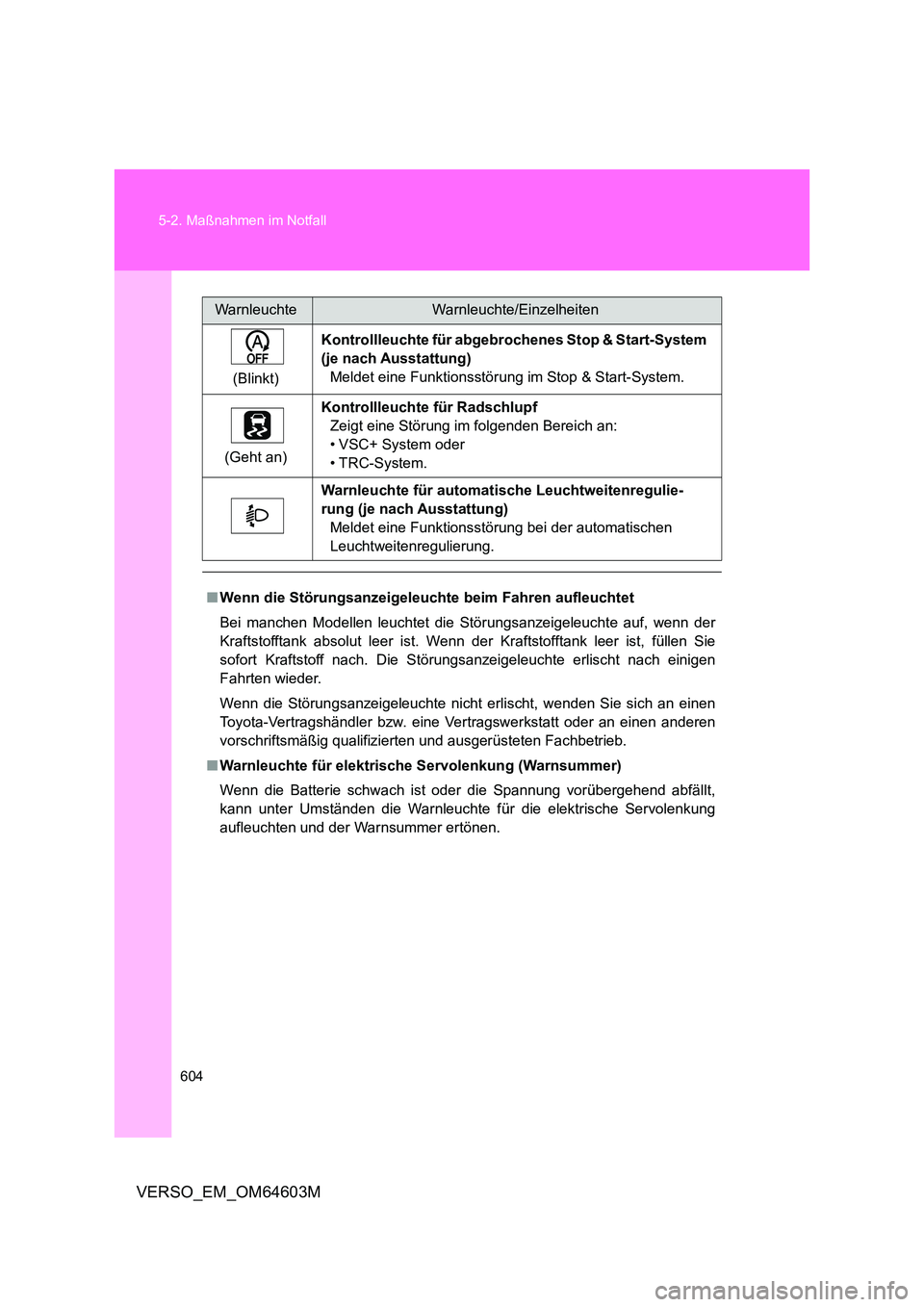

604
5-2. Maßnahmen im Notfall
VERSO_EM_OM64603M
(Blinkt)
Kontrollleuchte für abgebrochenes Stop & Start-System
(je nach Ausstattung)
Meldet eine Funktionsstörung im Stop & Start-System.
(Geht an)
Kontrollleuchte für Radschlupf
Zeigt eine Störung im folgenden Bereich an:
• VSC+ System oder
• TRC-System.
Warnleuchte für automatische Leuchtweitenregulie-
rung (je nach Ausstattung)
Meldet eine Funktionsstörung bei der automatischen
Leuchtweitenregulierung.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungsanzeigeleuchte auf, wenn der
Kraftstofftank absolut leer ist. Wenn der Kraftstofftank leer ist, füllen Sie
sofort Kraftstoff nach. Die Störungsanzeigeleuchte erlischt nach einigen
Fahrten wieder.
Wenn die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Warnleuchte für elektrische Servolenkung (Warnsummer)
Wenn die Batterie schwach ist oder die Spannung vorübergehend abfällt,
kann unter Umständen die Warnleuchte für die elektrische Servolenkung
aufleuchten und der Warnsummer ertönen.
WarnleuchteWarnleuchte/Einzelheiten

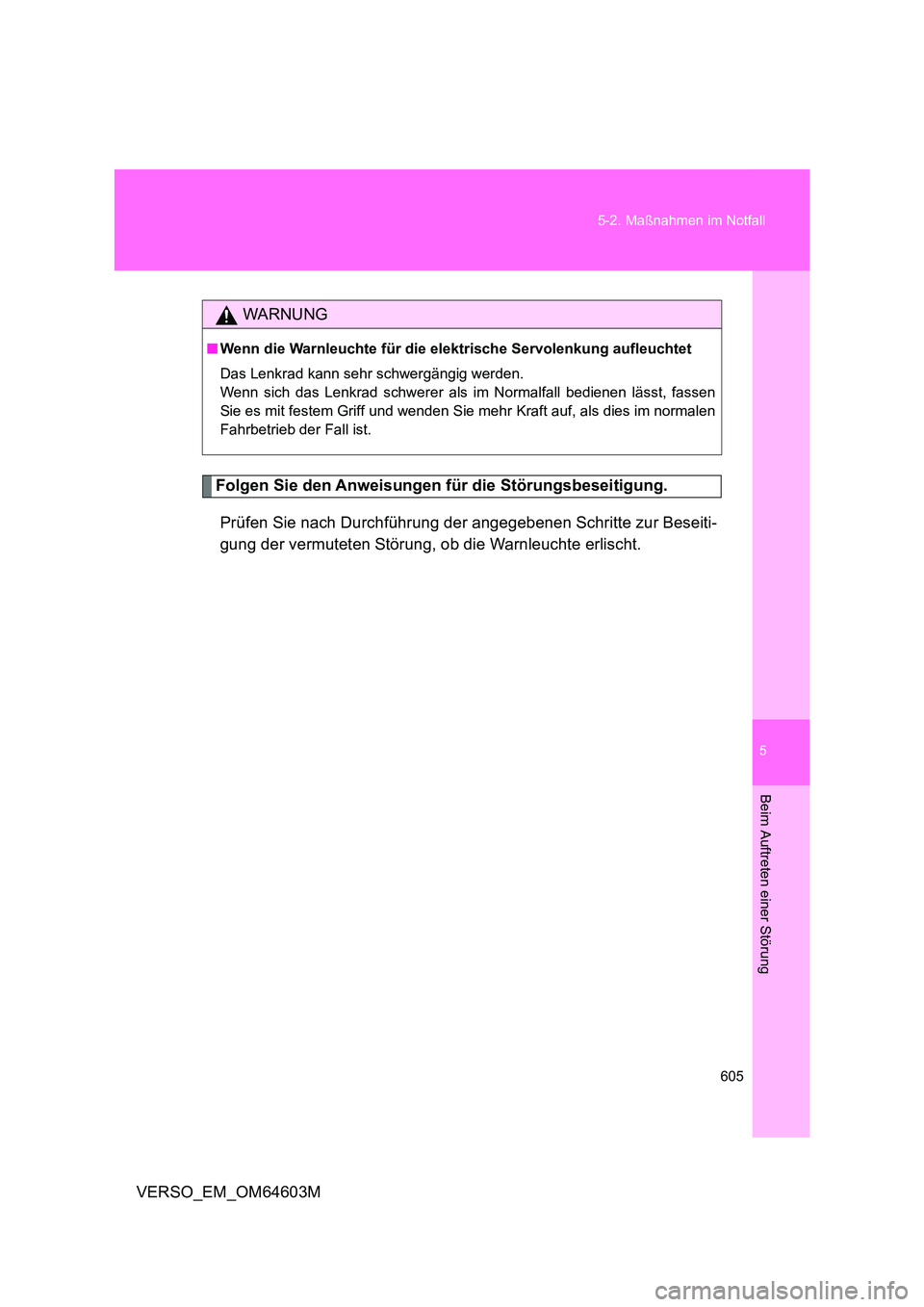

5
605
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64603M
Folgen Sie den Anweisungen für die Störungsbeseitigung.
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseiti-
gung der vermuteten Störung, ob die Warnleuchte erlischt.
WARNUNG
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwerer als im Normalfall bedienen lässt, fassen
Sie es mit festem Griff und wenden Sie mehr Kraft auf, als dies im normalen
Fahrbetrieb der Fall ist.

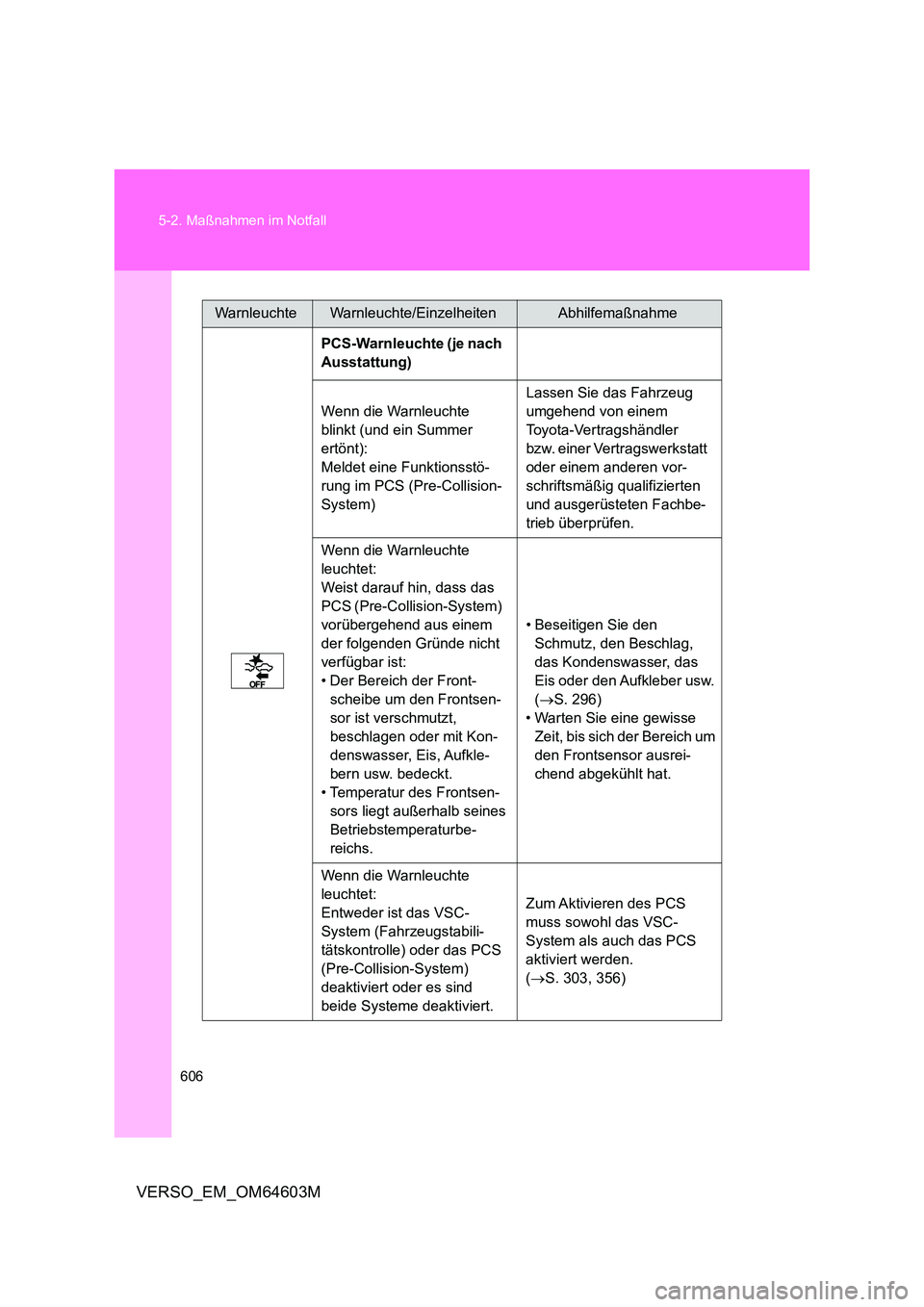

606
5-2. Maßnahmen im Notfall
VERSO_EM_OM64603M
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
PCS-Warnleuchte (je nach
Ausstattung)
Wenn die Warnleuchte
blinkt (und ein Summer
ertönt):
Meldet eine Funktionsstö-
rung im PCS (Pre-Collision-
System)
Lassen Sie das Fahrzeug
umgehend von einem
Toyota-Vertragshändler
bzw. einer Vertragswerkstatt
oder einem anderen vor-
schriftsmäßig qualifizierten
und ausgerüsteten Fachbe-
trieb überprüfen.
Wenn die Warnleuchte
leuchtet:
Weist darauf hin, dass das
PCS (Pre-Collision-System)
vorübergehend aus einem
der folgenden Gründe nicht
verfügbar ist:
• Der Bereich der Front-
scheibe um den Frontsen-
sor ist verschmutzt,
beschlagen oder mit Kon-
denswasser, Eis, Aufkle-
bern usw. bedeckt.
• Temperatur des Frontsen-
sors liegt außerhalb seines
Betriebstemperaturbe-
reichs.
• Beseitigen Sie den
Schmutz, den Beschlag,
das Kondenswasser, das
Eis oder den Aufkleber usw.
( S. 296)
• Warten Sie eine gewisse
Zeit, bis sich der Bereich um
den Frontsensor ausrei-
chend abgekühlt hat.
Wenn die Warnleuchte
leuchtet:
Entweder ist das VSC-
System (Fahrzeugstabili-
tätskontrolle) oder das PCS
(Pre-Collision-System)
deaktiviert oder es sind
beide Systeme deaktiviert.
Zum Aktivieren des PCS
muss sowohl das VSC-
System als auch das PCS
aktiviert werden.
( S. 303, 356)

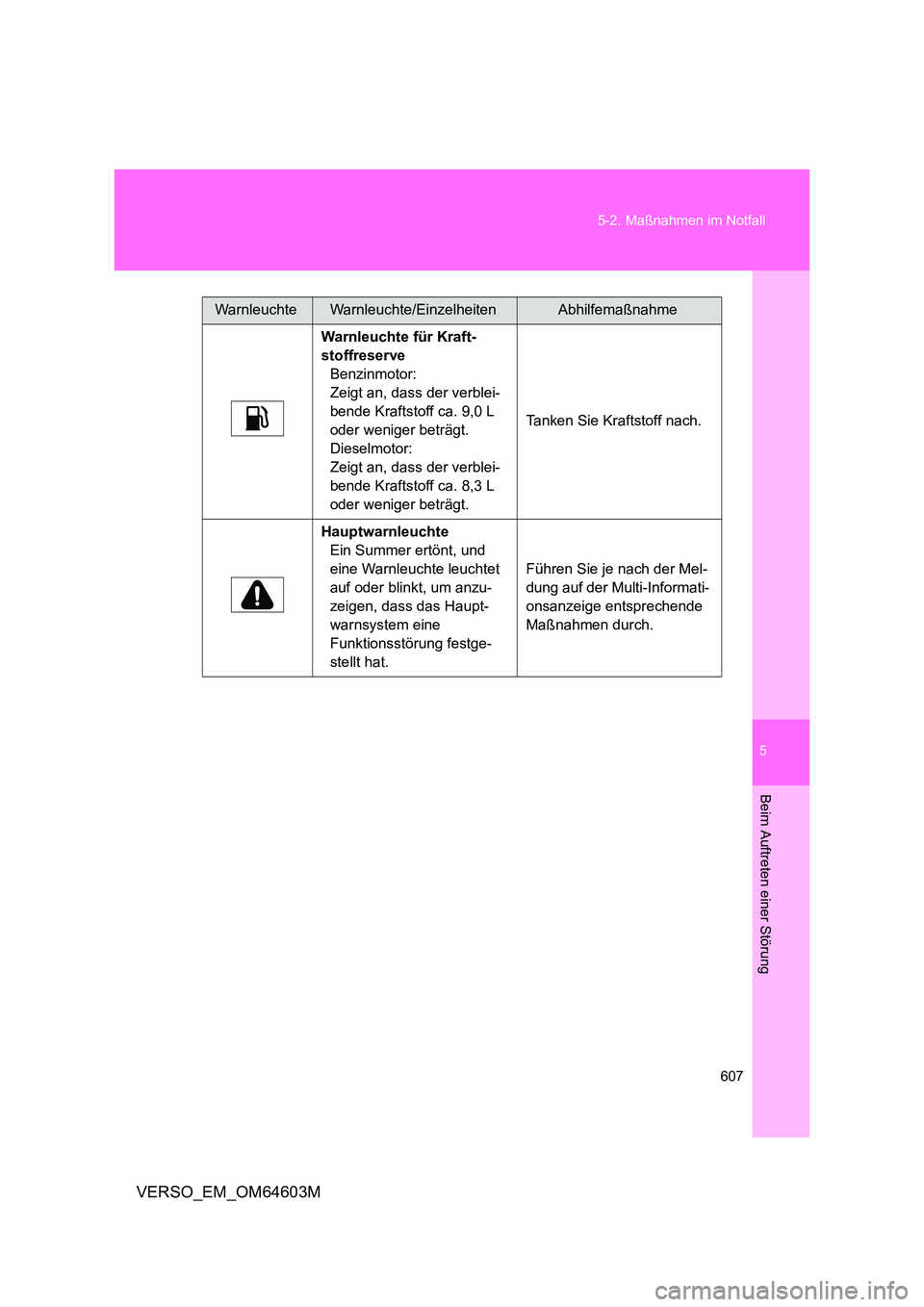

5
607
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64603M
Warnleuchte für Kraft-
stoffreserve
Benzinmotor:
Zeigt an, dass der verblei-
bende Kraftstoff ca. 9,0 L
oder weniger beträgt.
Dieselmotor:
Zeigt an, dass der verblei-
bende Kraftstoff ca. 8,3 L
oder weniger beträgt.
Tanken Sie Kraftstoff nach.
Hauptwarnleuchte
Ein Summer ertönt, und
eine Warnleuchte leuchtet
auf oder blinkt, um anzu-
zeigen, dass das Haupt-
warnsystem eine
Funktionsstörung festge-
stellt hat.
Führen Sie je nach der Mel-
dung auf der Multi-Informati-
onsanzeige entsprechende
Maßnahmen durch.
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme

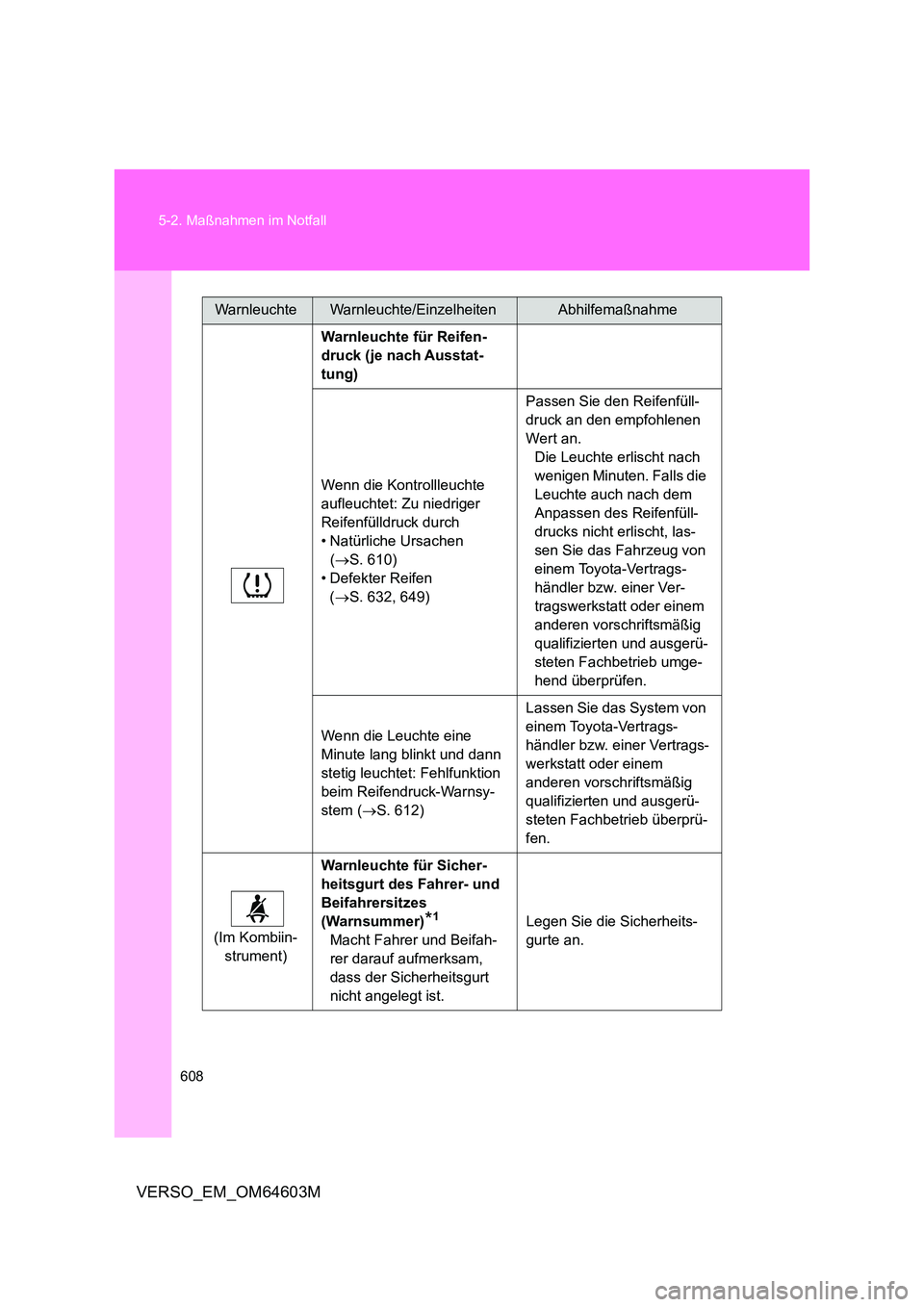

608
5-2. Maßnahmen im Notfall
VERSO_EM_OM64603M
Warnleuchte für Reifen-
druck (je nach Ausstat-
tung)
Wenn die Kontrollleuchte
aufleuchtet: Zu niedriger
Reifenfülldruck durch
• Natürliche Ursachen
( S. 610)
• Defekter Reifen
( S. 632, 649)
Passen Sie den Reifenfüll-
druck an den empfohlenen
Wert an.
Die Leuchte erlischt nach
wenigen Minuten. Falls die
Leuchte auch nach dem
Anpassen des Reifenfüll-
drucks nicht erlischt, las-
sen Sie das Fahrzeug von
einem Toyota-Vertrags-
händler bzw. einer Ver-
tragswerkstatt oder einem
anderen vorschriftsmäßig
qualifizierten und ausgerü-
steten Fachbetrieb umge-
hend überprüfen.
Wenn die Leuchte eine
Minute lang blinkt und dann
stetig leuchtet: Fehlfunktion
beim Reifendruck-Warnsy-
stem ( S. 612)
Lassen Sie das System von
einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einem
anderen vorschriftsmäßig
qualifizierten und ausgerü-
steten Fachbetrieb überprü-
fen.
(Im Kombiin-
strument)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes
(Warnsummer)*1
Macht Fahrer und Beifah-
rer darauf aufmerksam,
dass der Sicherheitsgurt
nicht angelegt ist.
Legen Sie die Sicherheits-
gurte an.
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme

5

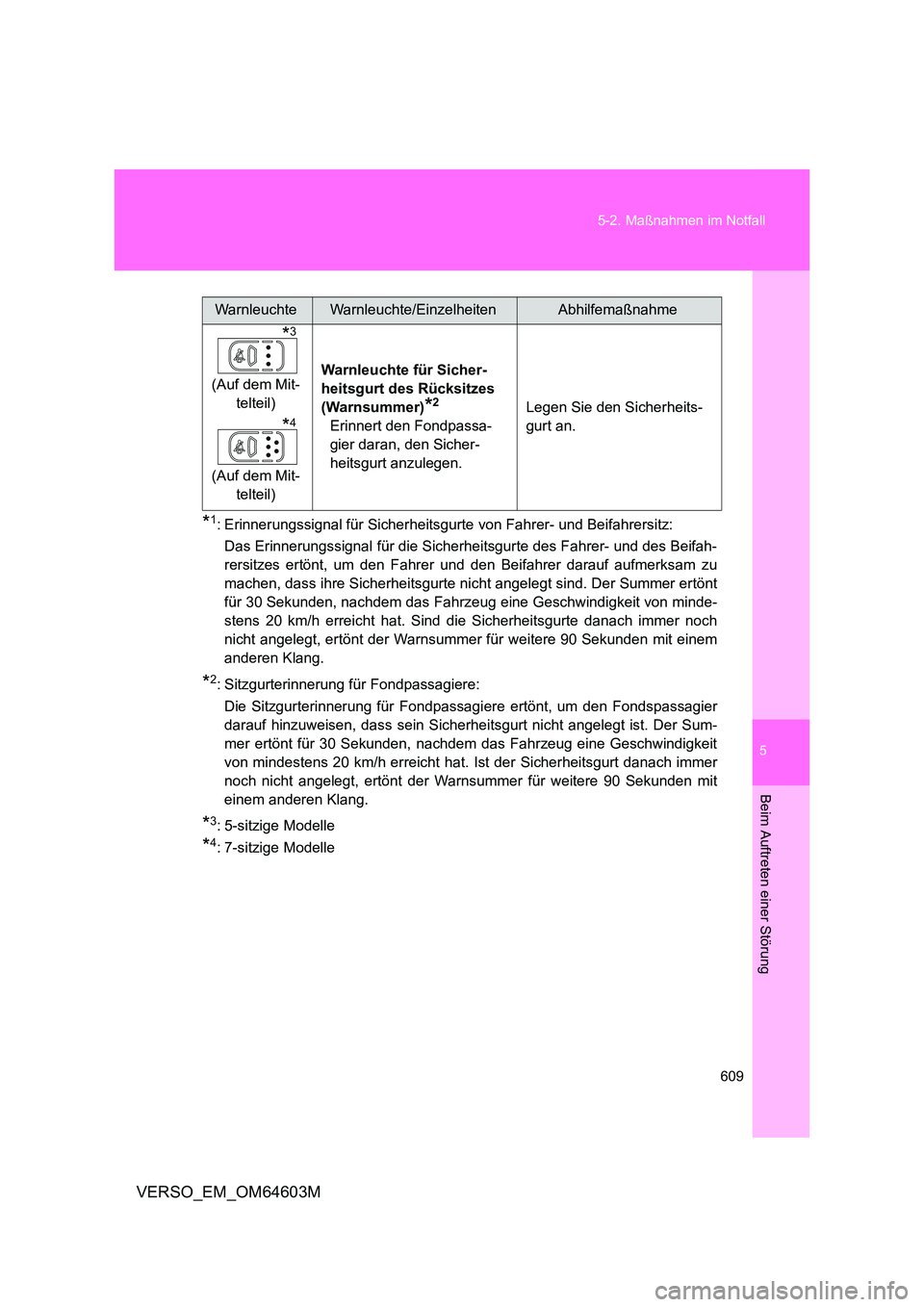

609
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64603M
*1: Erinnerungssignal für Sicherheitsgurte von Fahrer- und Beifahrersitz:
Das Erinnerungssignal für die Sicherheitsgurte des Fahrer- und des Beifah-
rersitzes ertönt, um den Fahrer und den Beifahrer darauf aufmerksam zu
machen, dass ihre Sicherheitsgurte nicht angelegt sind. Der Summer ertönt
für 30 Sekunden, nachdem das Fahrzeug eine Geschwindigkeit von minde-
stens 20 km/h erreicht hat. Sind die Sicherheitsgurte danach immer noch
nicht angelegt, ertönt der Warnsummer für weitere 90 Sekunden mit einem
anderen Klang.
*2: Sitzgurterinnerung für Fondpassagiere:
Die Sitzgurterinnerung für Fondpassagi ere ertönt, um den Fondspassagier
darauf hinzuweisen, dass sein Sicherheitsgurt nicht angelegt ist. Der Sum-
mer ertönt für 30 Sekunden, nachdem das Fahrzeug eine Geschwindigkeit
von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt danach immer
noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekunden mit
einem anderen Klang.
*3: 5-sitzige Modelle
*4: 7-sitzige Modelle
(Auf dem Mit-
telteil)
(Auf dem Mit-
telteil)
Warnleuchte für Sicher-
heitsgurt des Rücksitzes
(Warnsummer)*2
Erinnert den Fondpassa-
gier daran, den Sicher-
heitsgurt anzulegen.
Legen Sie den Sicherheits-
gurt an.
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
*4
*3

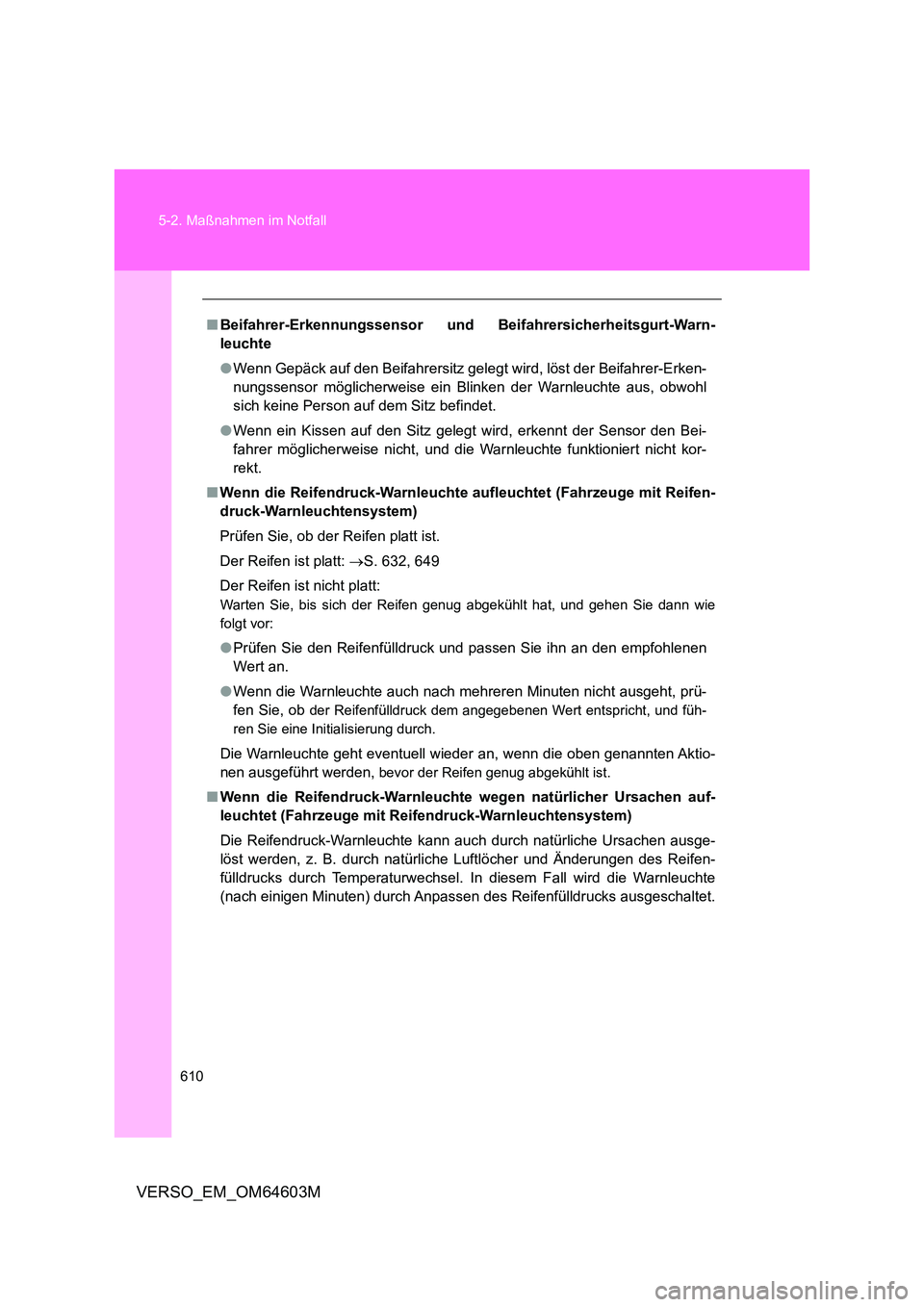

610
5-2. Maßnahmen im Notfall
VERSO_EM_OM64603M
■ Beifahrer-Erkennungssensor und Beifahrersicherheitsgurt-Warn-
leuchte
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erken-
nungssensor möglicherweise ein Blinken der Warnleuchte aus, obwohl
sich keine Person auf dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Bei-
fahrer möglicherweise nicht, und die Warnleuchte funktioniert nicht kor-
rekt.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifen-
druck-Warnleuchtensystem)
Prüfen Sie, ob der Reifen platt ist.
Der Reifen ist platt: S. 632, 649
Der Reifen ist nicht platt:
Warten Sie, bis sich der Reifen genug abgekühlt hat, und gehen Sie dann wie
folgt vor:
● Prüfen Sie den Reifenfülldruck und passen Sie ihn an den empfohlenen
Wert an.
● Wenn die Warnleuchte auch nach mehreren Minuten nicht ausgeht, prü-
fen Sie, ob der Reifenfülldruck dem angegebenen Wert entspricht, und füh-
ren Sie eine Initialisierung durch.
Die Warnleuchte geht eventuell wieder an, wenn die oben genannten Aktio-
nen ausgeführt werden, bevor der Reifen genug abgekühlt ist.
■ Wenn die Reifendruck-Warnleuchte wegen natürlicher Ursachen auf-
leuchtet (Fahrzeuge mit Reifendruck-Warnleuchtensystem)
Die Reifendruck-Warnleuchte kann auch durch natürliche Ursachen ausge-
löst werden, z. B. durch natürliche Luftlöcher und Änderungen des Reifen-
fülldrucks durch Temperaturwechsel. In diesem Fall wird die Warnleuchte
(nach einigen Minuten) durch Anpassen des Reifenfülldrucks ausgeschaltet.
