TOYOTA VERSO 2017 Instructieboekje (in Dutch)

5

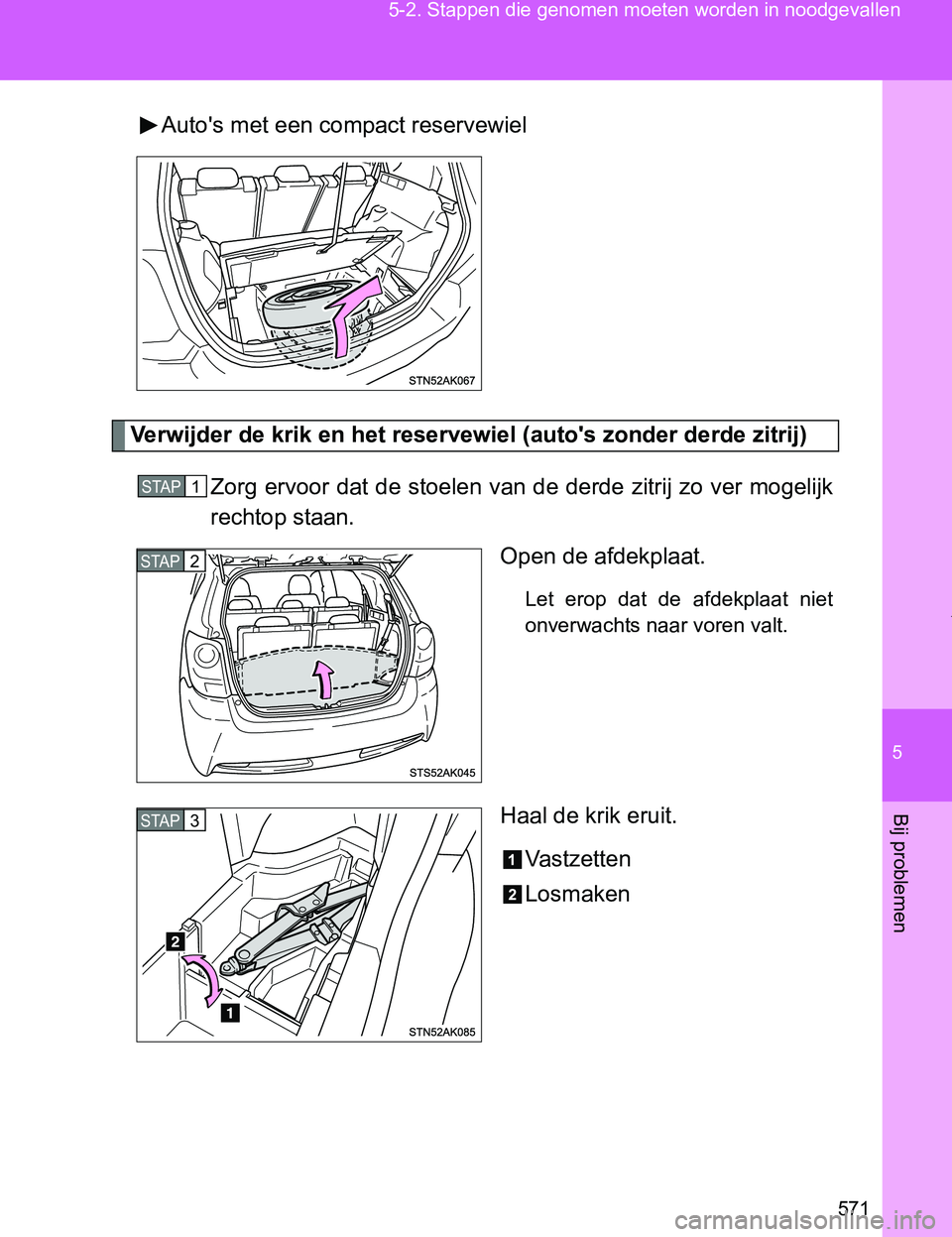

571 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517EAuto's met een compact reservewiel
Verwijder de krik en het reservewiel (auto's zonder derde zitrij)
Zorg ervoor dat de stoelen van de derde zitrij zo ver mogelijk
rechtop staan.
Open de afdekplaat.
Let erop dat de afdekplaat niet
onverwachts naar voren valt.
Haal de krik eruit.
Va s t z e t t e n
Losmaken
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64517E.book Page 571 Wednesday, December 14, 2016 3:33 PM

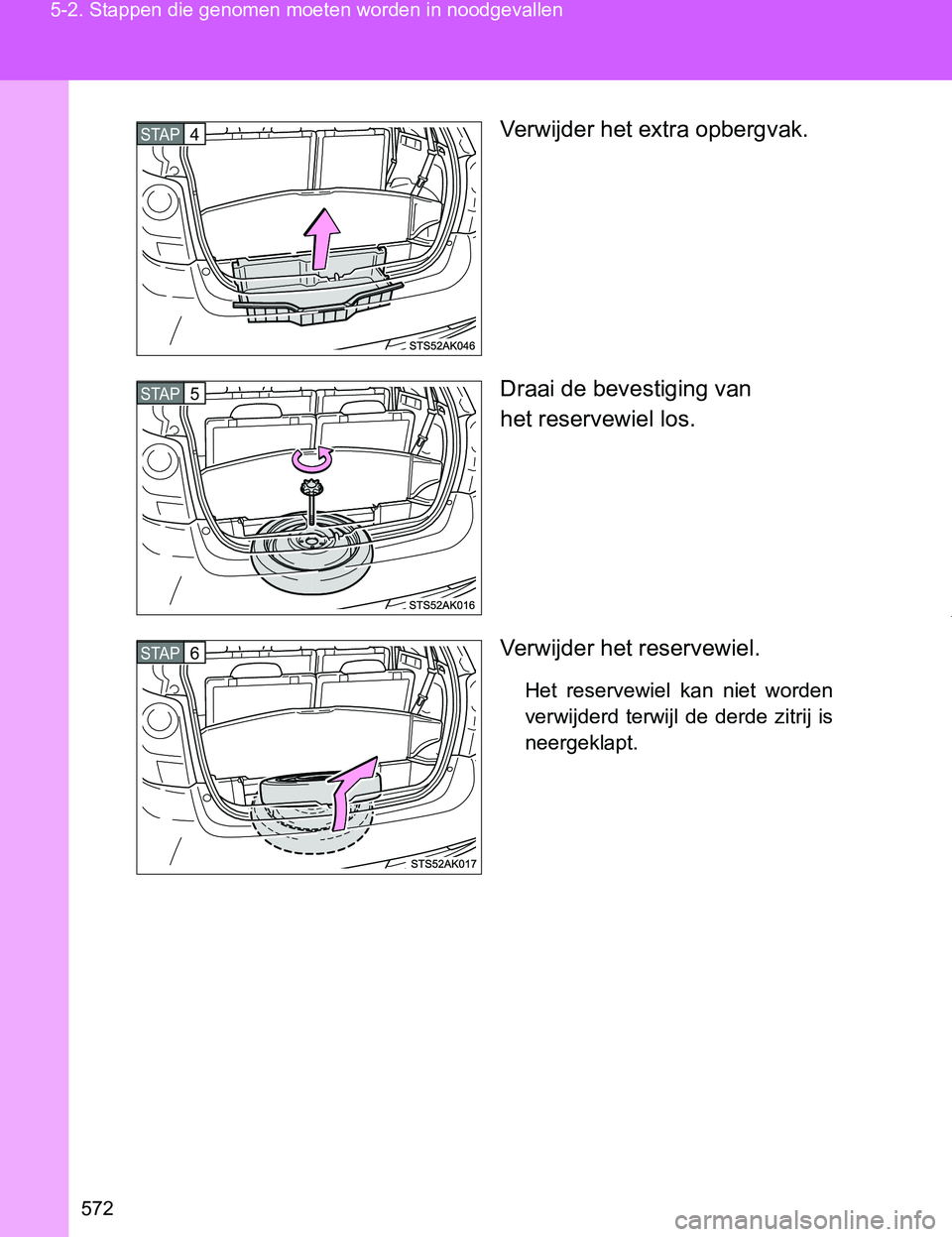

572 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517EVerwijder het extra opbergvak.
Draai de bevestiging van
het reservewiel los.
Verwijder het reservewiel.
Het reservewiel kan niet worden
verwijderd terwijl de derde zitrij is
neergeklapt.
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64517E.book Page 572 Wednesday, December 14, 2016 3:33 PM

5

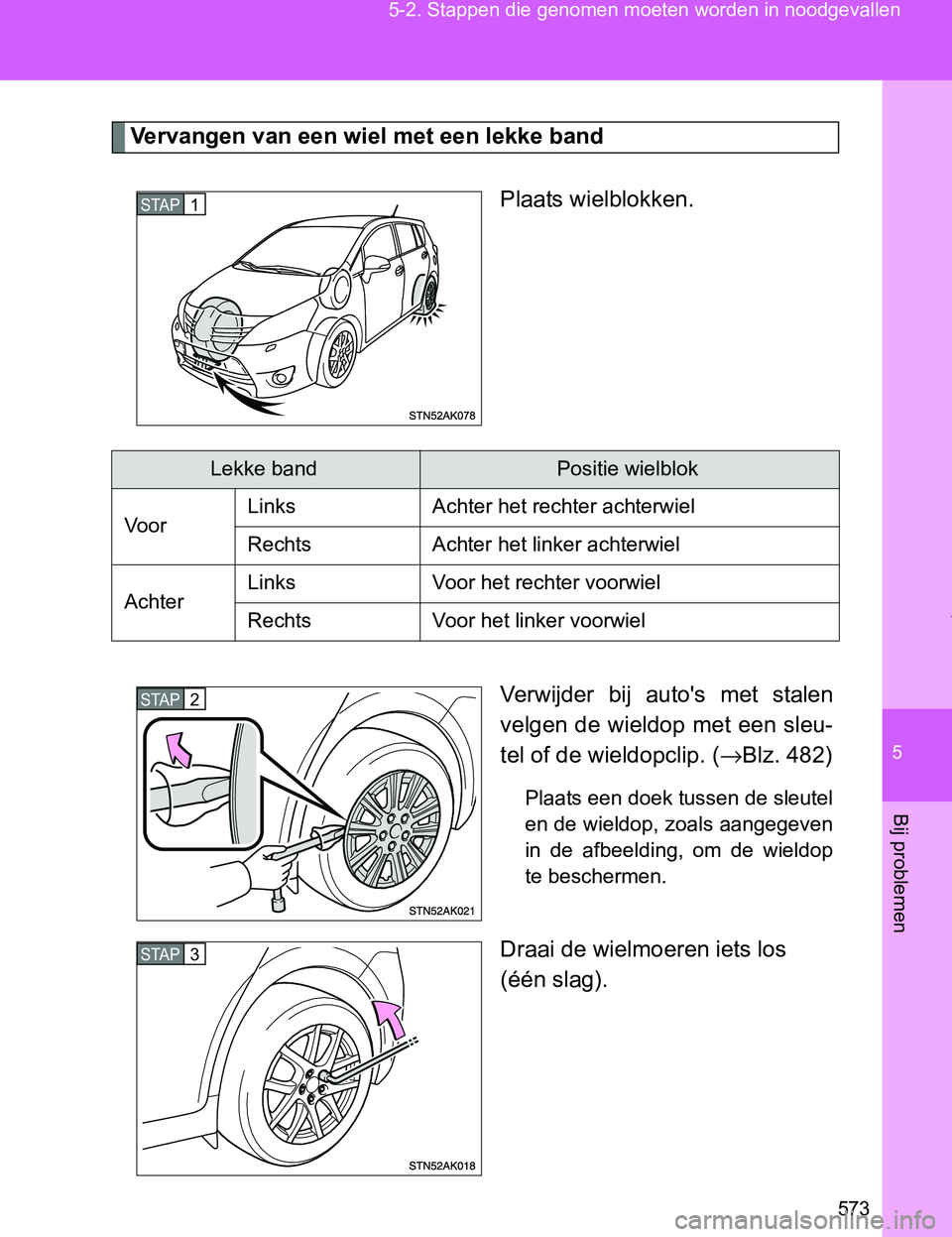

573 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Vervangen van een wiel met een lekke band
Plaats wielblokken.
Verwijder bij auto's met stalen
velgen de wieldop met een sleu-
tel of de wieldopclip. (→Blz. 482)
Plaats een doek tussen de sleutel
en de wieldop, zoals aangegeven
in de afbeelding, om de wieldop
te beschermen.
Draai de wielmoeren iets los
(één slag).
STAP1
/HNNHEDQG3RVLWLHZLHOEORN
9RRU/LQNV $FKWHUKHWUHFKWHUDFKWHUZLHO
5HFKWV $FKWHUKHWOLQNHUDFKWHUZLHO
$FKWHU/LQNV 9RRUKHWUHFKWHUYRRUZLHO
5HFKWV 9RRUKHWOLQNHUYRRUZLHO
STAP2
STAP3
VERSO_OM_Europe_OM64517E.book Page 573 Wednesday, December 14, 2016 3:33 PM

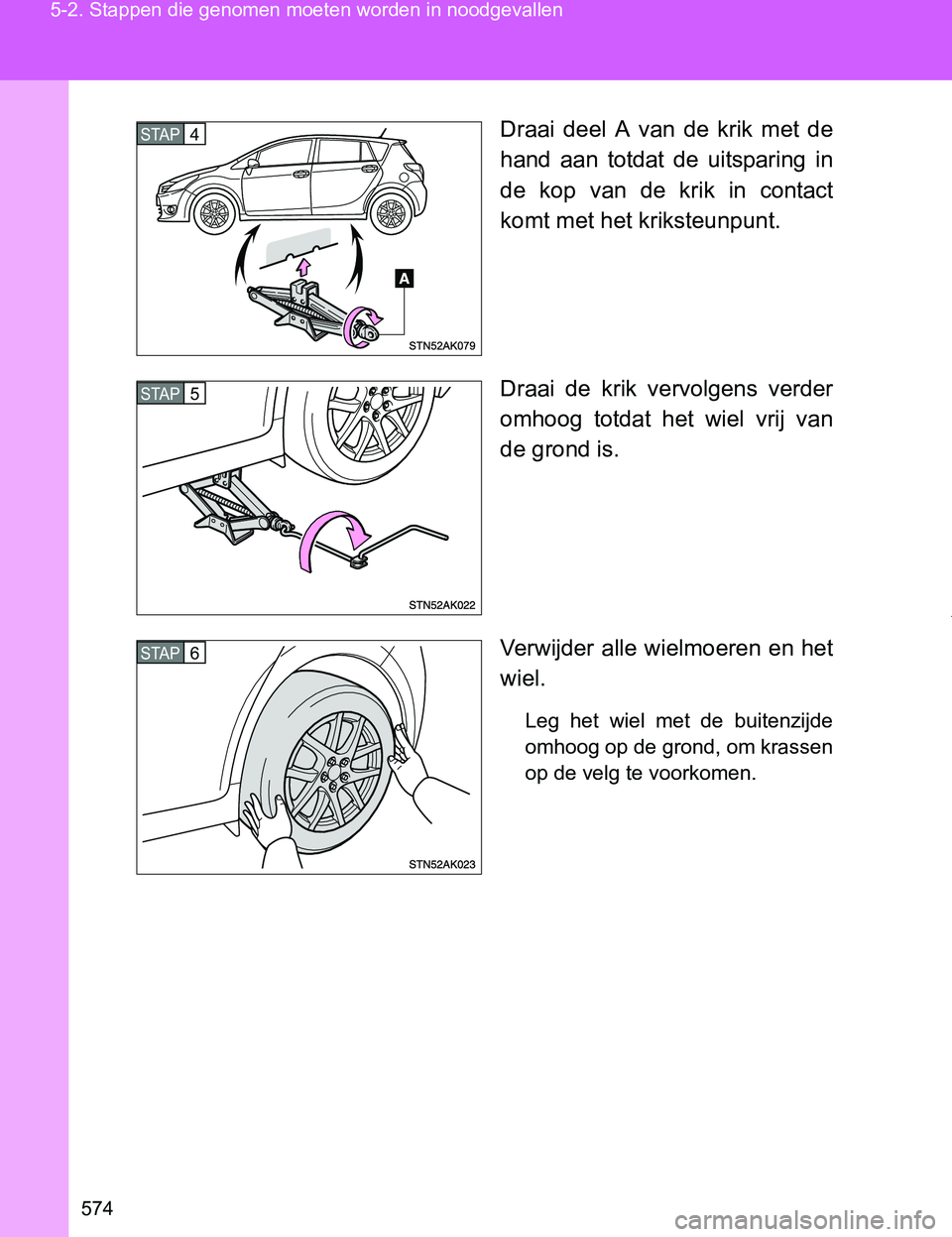

574 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517EDraai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het kriksteunpunt.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64517E.book Page 574 Wednesday, December 14, 2016 3:33 PM

5

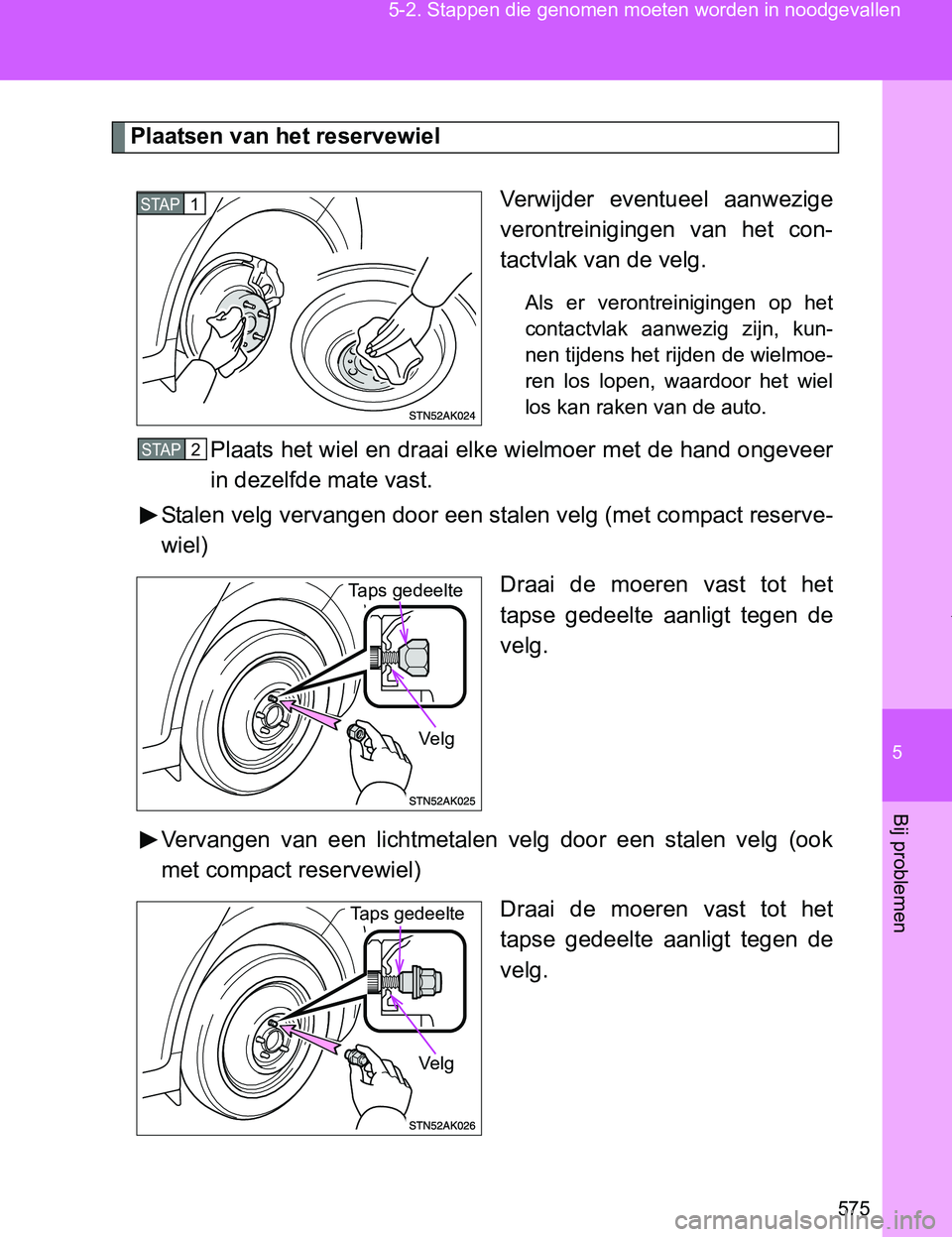

575 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Plaatsen van het reservewiel
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kun-
nen tijdens het rijden de wielmoe-
ren los lopen, waardoor het wiel
los kan raken van de auto.
Plaats het wiel en draai elke wielmoer met de hand ongeveer
in dezelfde mate vast.
Stalen velg vervangen door een stalen velg (met compact reserve-
wiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen velg door een stalen velg (ook
met compact reservewiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
STAP1
STAP2
Taps gedeelte
Vel g
Taps gedeelte
Ve lg
VERSO_OM_Europe_OM64517E.book Page 575 Wednesday, December 14, 2016 3:33 PM

576 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517ELaat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in de
afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft
·lbf)
Auto's met stalen velgen, behalve
auto's met een bandenspan-
ningswaarschuwingssysteem of
een compact reservewiel: plaats
de wieldop terug.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
Berg het wiel met de lekke band, de krik en het gereedschap op.
STAP3
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64517E.book Page 576 Wednesday, December 14, 2016 3:33 PM

5
577 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aan-
duiding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk in noodgevallen.
●Controleer de bandenspanning van het compacte reservewiel.
(→Blz. 639)
■Nadat de band verwisseld is (auto's met bandenspanningswaarschu-
wingssysteem)
Het bandenspanningswaarschuwingssysteem moet worden gereset.
(→Blz. 469)
■Bij gebruik van het reservewiel (auto's met bandenspanningswaar-
schuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aan-
gegeven door het bandenspanningswaarschuwingssysteem. Verder zal, als
u het reservewiel monteert nadat het waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit lampje blijven branden.
■Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Plaats het compacte reservewiel aan de achterzijde van de auto. Voer
onderstaande stappen uit en monteer sneeuwkettingen op de voorwielen.
Monteer het compacte reservewiel links of rechts achter.
Vervang het wiel met de lekke voorband door het wiel dat van de
achterzijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64517E.book Page 577 Wednesday, December 14, 2016 3:33 PM

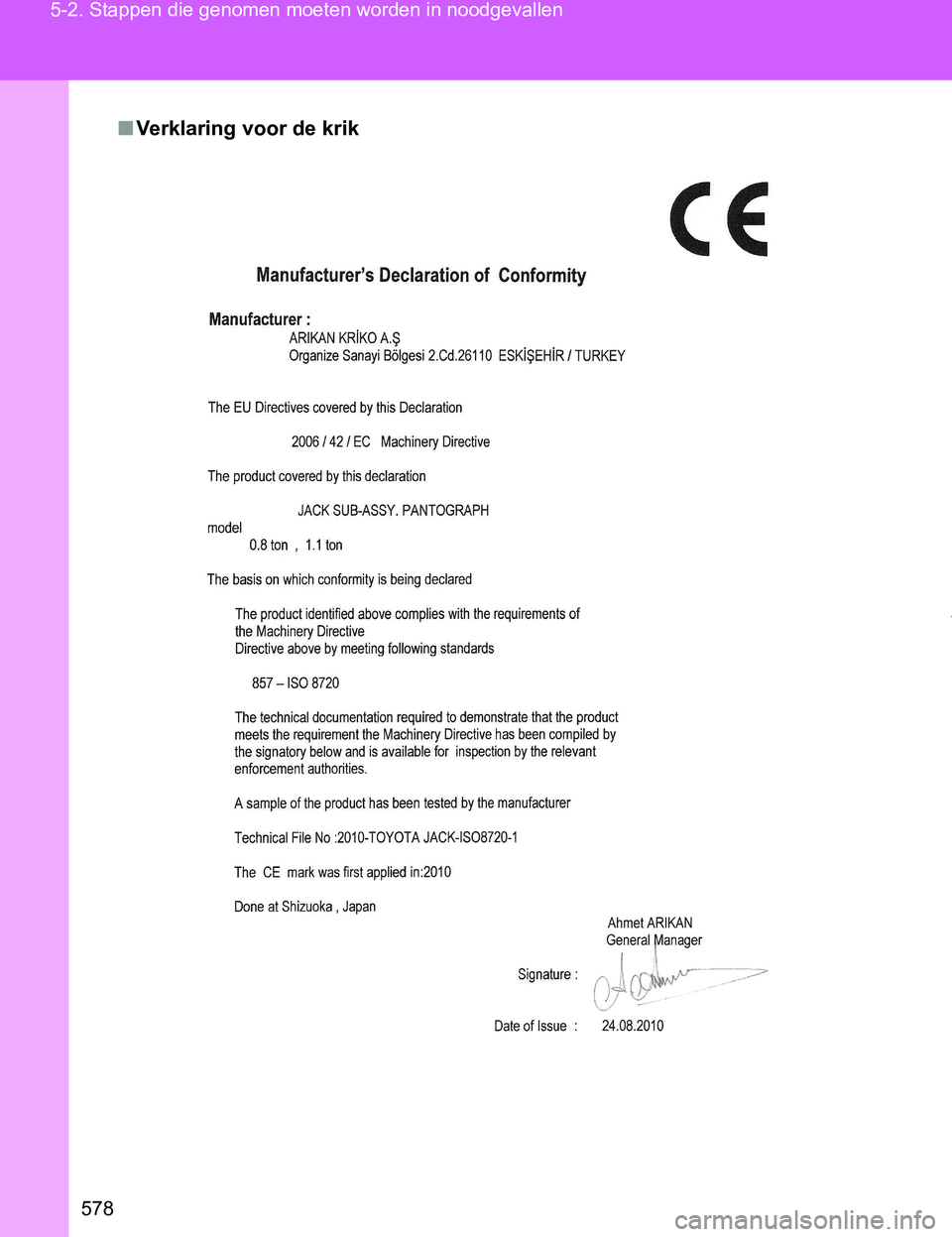

578 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517E
■Verklaring voor de krik
VERSO_OM_Europe_OM64517E.book Page 578 Wednesday, December 14, 2016 3:33 PM

5

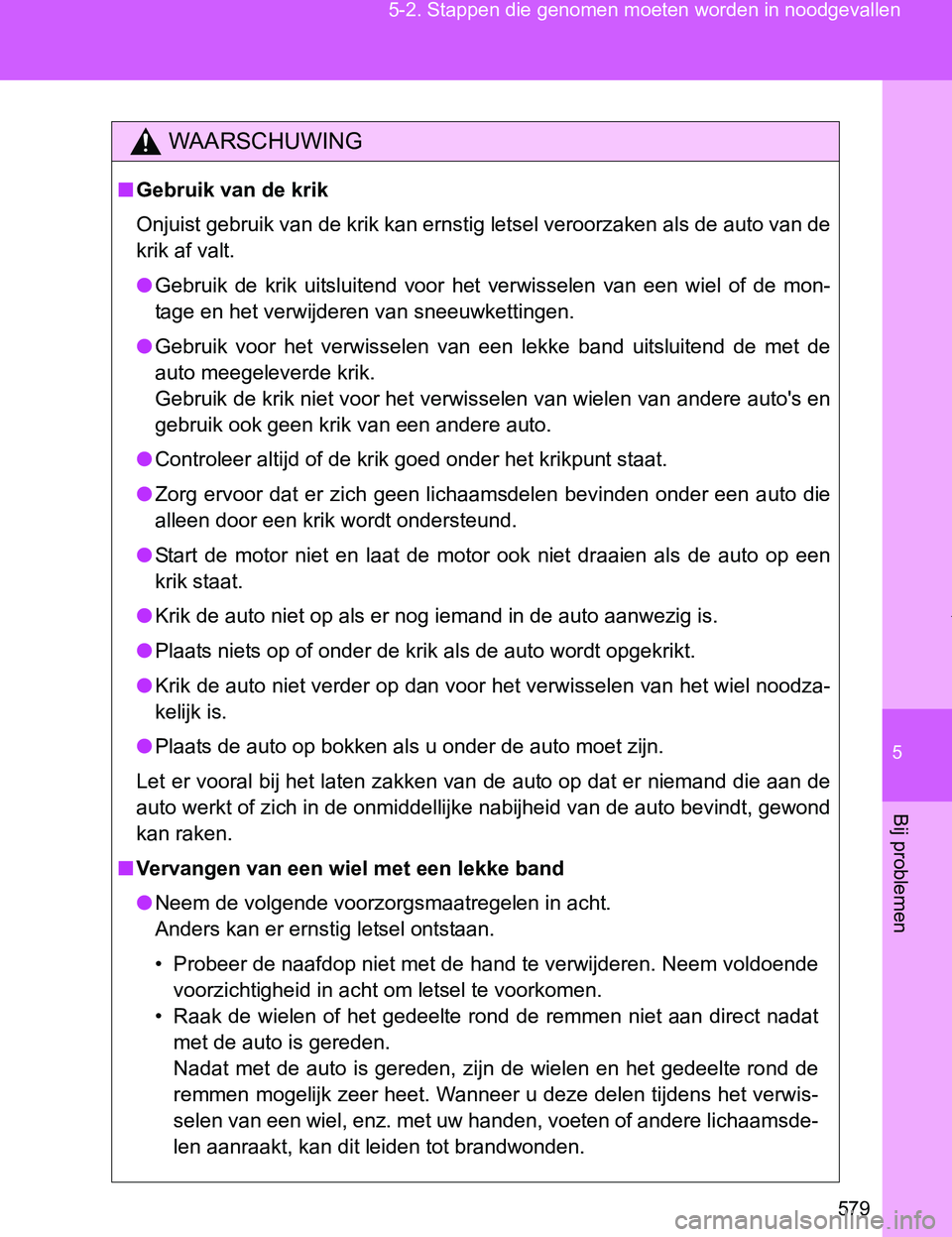

579 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
WAARSCHUWING
■Gebruik van de krik
Onjuist gebruik van de krik kan ernstig letsel veroorzaken als de auto van de
krik af valt.
●Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
●Controleer altijd of de krik goed onder het krikpunt staat.
●Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start de motor niet en laat de motor ook niet draaien als de auto op een
krik staat.
●Krik de auto niet op als er nog iemand in de auto aanwezig is.
●Plaats niets op of onder de krik als de auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
●Plaats de auto op bokken als u onder de auto moet zijn.
Let er vooral bij het laten zakken van de auto op dat er niemand die aan de
auto werkt of zich in de onmiddellijke nabijheid van de auto bevindt, gewond
kan raken.
■Vervangen van een wiel met een lekke band
●Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het verwis-
selen van een wiel, enz. met uw handen, voeten of andere lichaamsde-
len aanraakt, kan dit leiden tot brandwonden.
VERSO_OM_Europe_OM64517E.book Page 579 Wednesday, December 14, 2016 3:33 PM

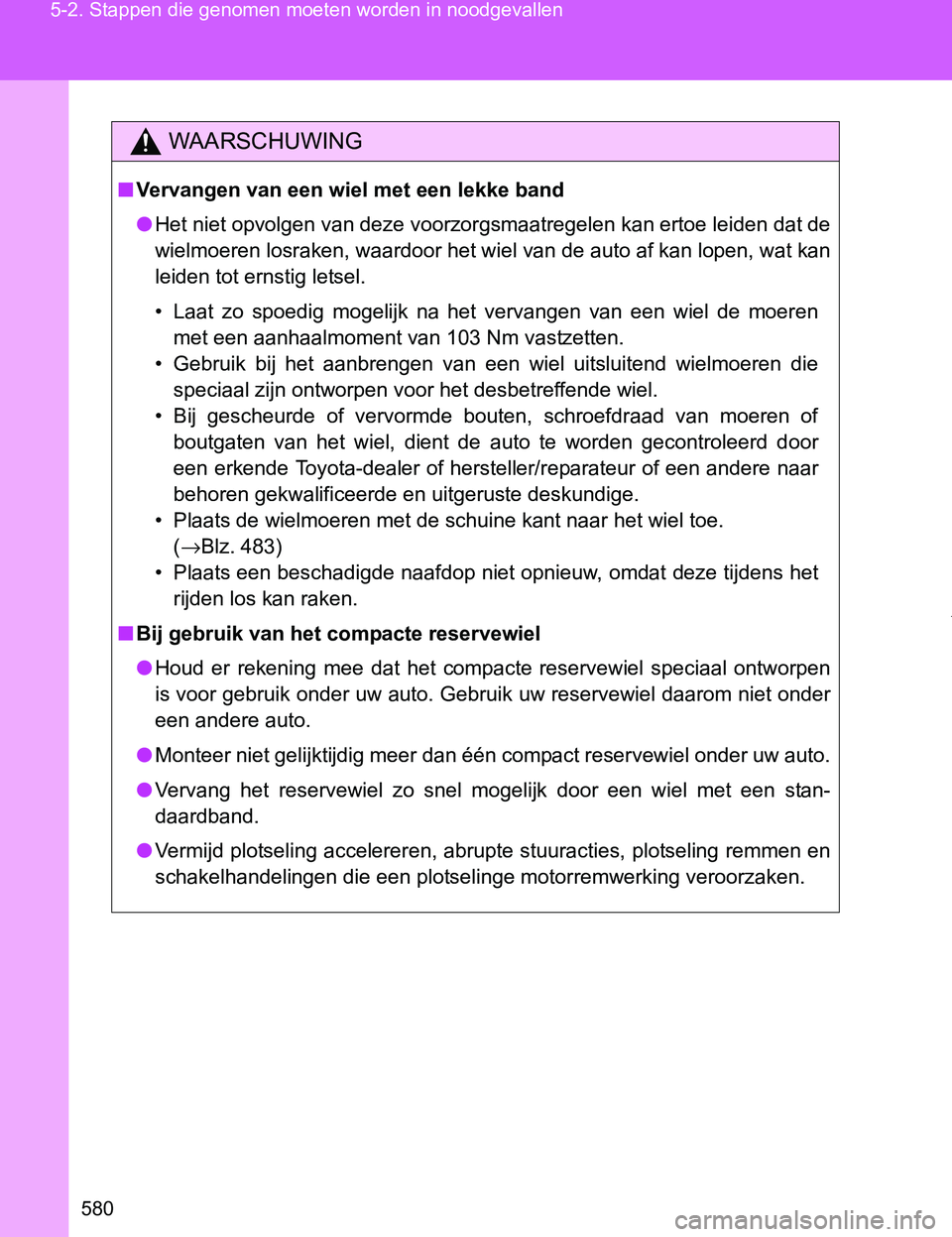

580 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517E
WAARSCHUWING
■Vervangen van een wiel met een lekke band
●Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren
met een aanhaalmoment van 103 Nm vastzetten.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of
boutgaten van het wiel, dient de auto te worden gecontroleerd door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 483)
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het
rijden los kan raken.
■Bij gebruik van het compacte reservewiel
●Houd er rekening mee dat het compacte reservewiel speciaal ontworpen
is voor gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder
een andere auto.
●Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
●Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorzaken.
VERSO_OM_Europe_OM64517E.book Page 580 Wednesday, December 14, 2016 3:33 PM
