TOYOTA VERSO 2017 Manuale duso (in Italian)

561
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

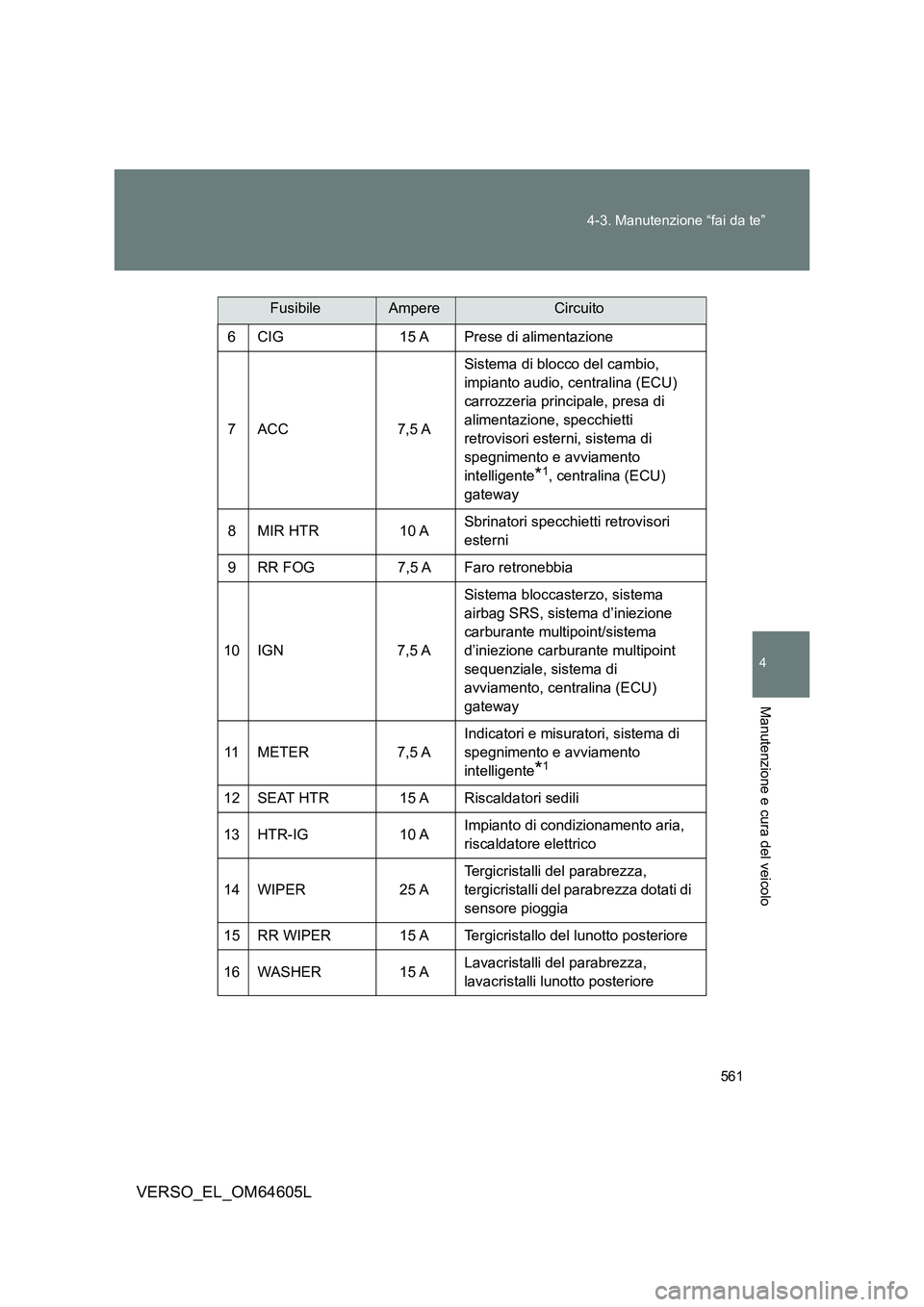

6 CIG 15 A Prese di alimentazione
7 ACC 7,5 A
Sistema di blocco del cambio,
impianto audio, centralina (ECU)
carrozzeria principale, presa di
alimentazione, specchietti
retrovisori esterni, sistema di
spegnimento e avviamento
intelligente*1, centralina (ECU)
gateway
8 MIR HTR 10 A Sbrinatori specchietti retrovisori
esterni
9 RR FOG 7,5 A Faro retronebbia
10 IGN 7,5 A
Sistema bloccasterzo, sistema
airbag SRS, sistema d’iniezione
carburante multipoint/sistema
d’iniezione carburante multipoint
sequenziale, sistema di
avviamento, centralina (ECU)
gateway
11 M E T E R 7 , 5 A
Indicatori e misuratori, sistema di
spegnimento e avviamento
intelligente*1
12 SEAT HTR 15 A Riscaldatori sedili
13 HTR-IG 10 A Impianto di condizionamento aria,
riscaldatore elettrico
14 WIPER 25 A
Tergicristalli del parabrezza,
tergicristalli del parabrezza dotati di
sensore pioggia
15 RR WIPER 15 A Tergicristallo del lunotto posteriore
16 WASHER 15 A Lavacristalli del parabrezza,
lavacristalli lunotto posteriore
FusibileAmpereCircuito

562
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L

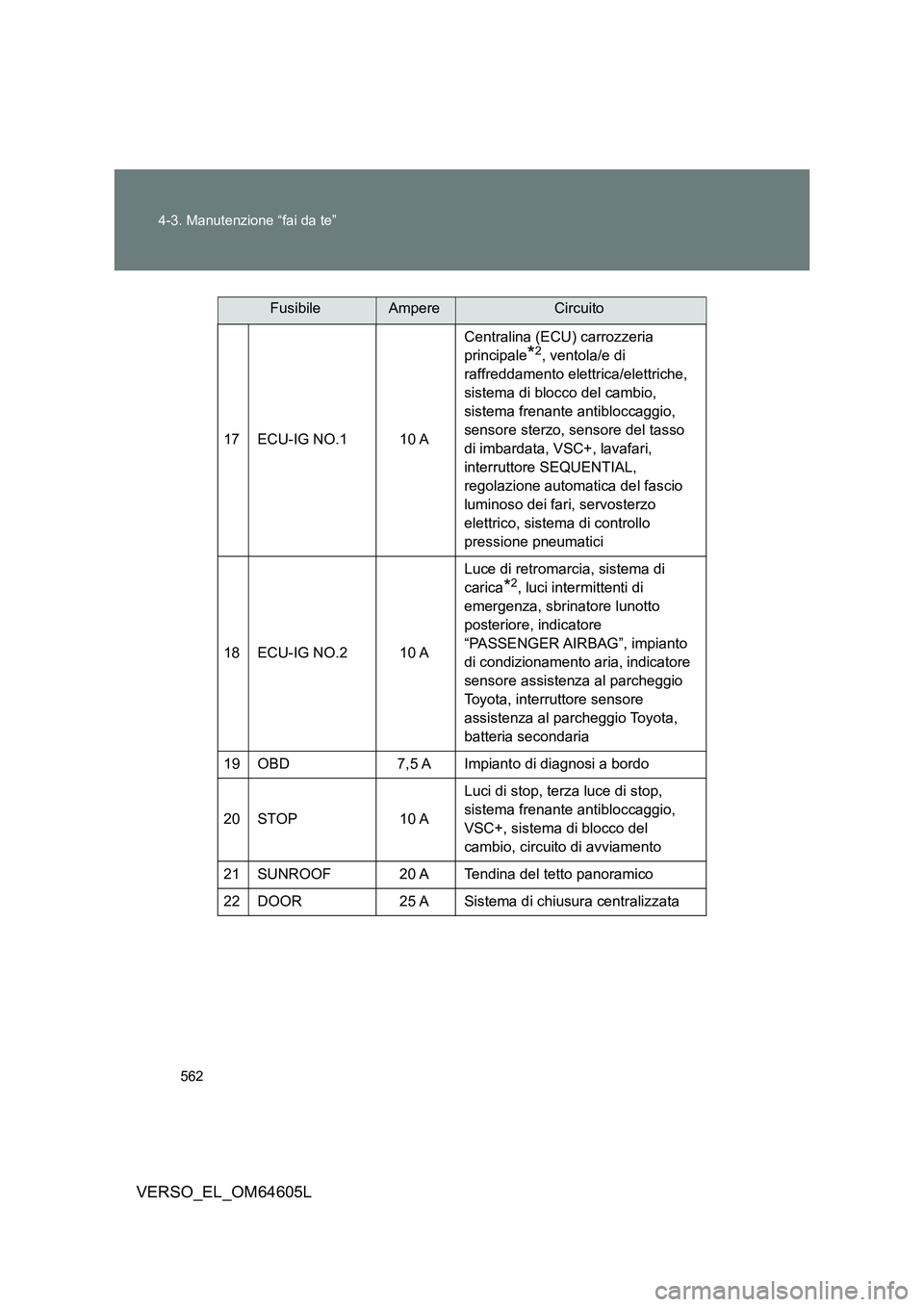

17 ECU-IG NO.1 10 A
Centralina (ECU) carrozzeria
principale*2, ventola/e di
raffreddamento elettrica/elettriche,
sistema di blocco del cambio,
sistema frenante antibloccaggio,
sensore sterzo, sensore del tasso
di imbardata, VSC+, lavafari,
interruttore SEQUENTIAL,
regolazione automatica del fascio
luminoso dei fari, servosterzo
elettrico, sistema di controllo
pressione pneumatici
18 ECU-IG NO.2 10 A
Luce di retromarcia, sistema di
carica*2, luci intermittenti di
emergenza, sbrinatore lunotto
posteriore, indicatore
“PASSENGER AIRBAG”, impianto
di condizionamento aria, indicatore
sensore assistenza al parcheggio
Toyota, interruttore sensore
assistenza al parcheggio Toyota,
batteria secondaria
19 OBD 7,5 A Impianto di diagnosi a bordo
20 STOP 10 A
Luci di stop, terza luce di stop,
sistema frenante antibloccaggio,
VSC+, sistema di blocco del
cambio, circuito di avviamento
21 SUNROOF 20 A Tendina del tetto panoramico
22 DOOR 25 A Sistema di chiusura centralizzata
FusibileAmpereCircuito

563
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

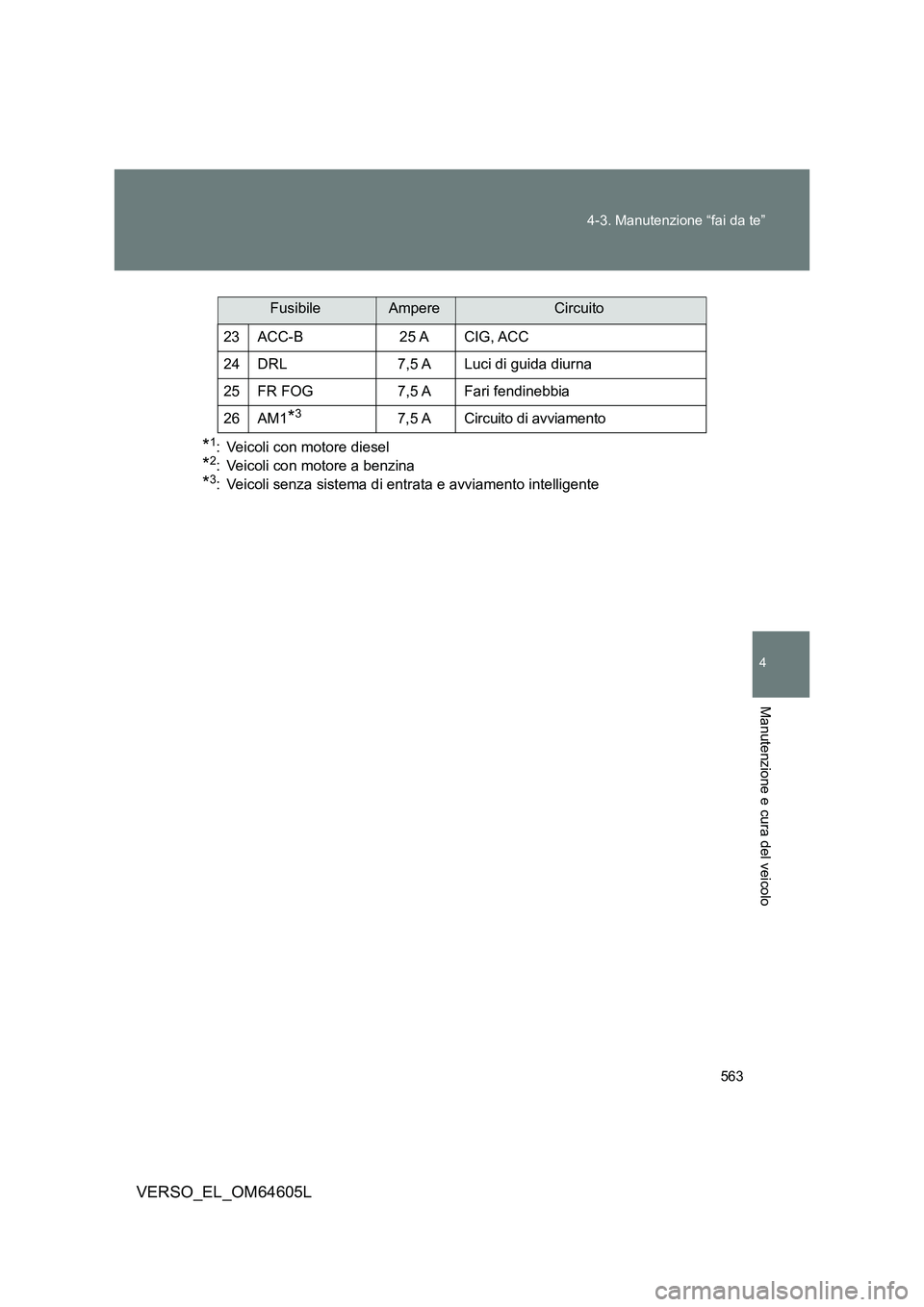

*1: Veicoli con motore diesel
*2: Veicoli con motore a benzina
*3: Veicoli senza sistema di entrata e avviamento intelligente
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Luci di guida diurna
25 FR FOG 7,5 A Fari fendinebbia
26 AM1*37,5 A Circuito di avviamento
FusibileAmpereCircuito

564
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L

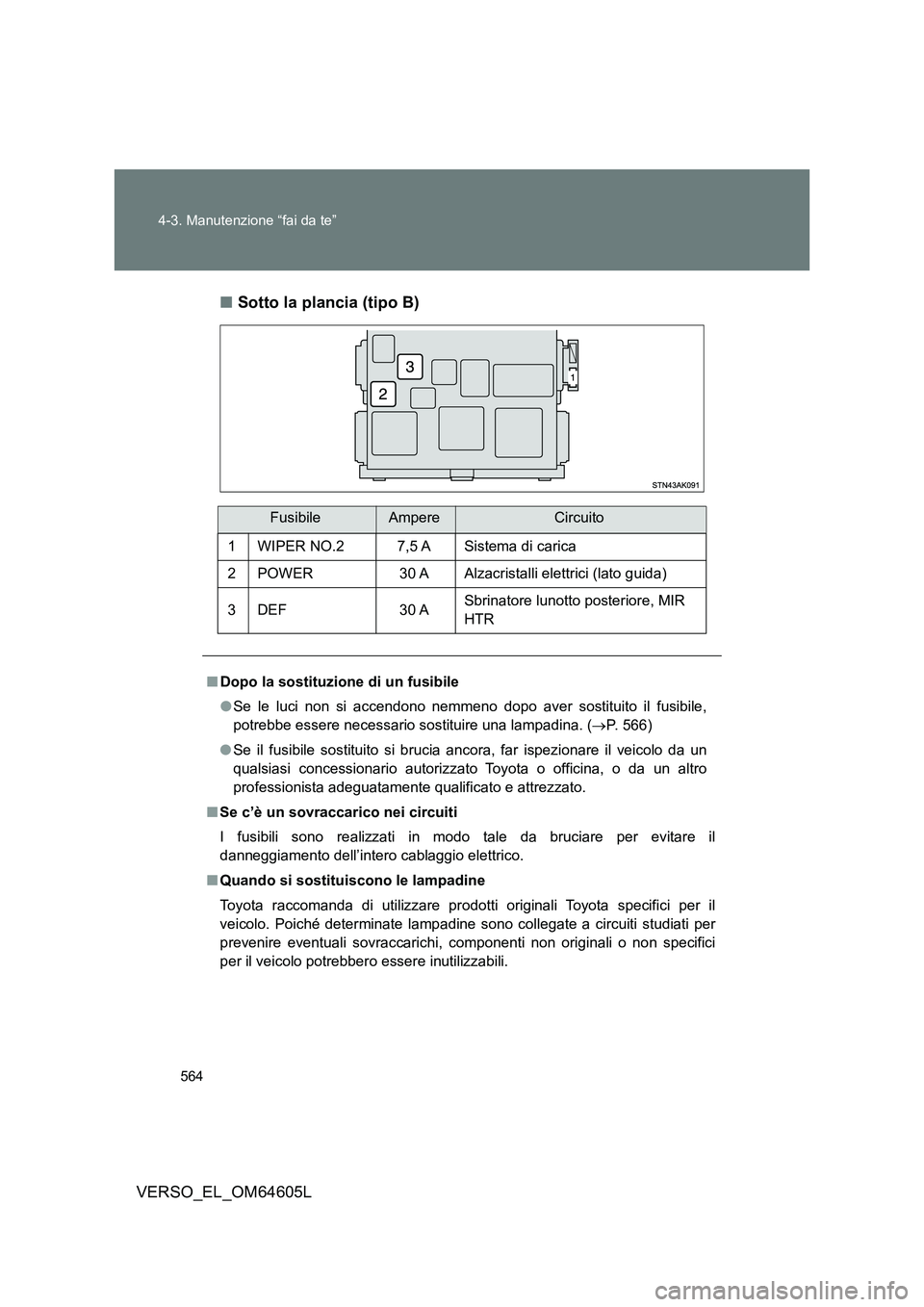

■ Sotto la plancia (tipo B)
FusibileAmpereCircuito
1 WIPER NO.2 7,5 A Sistema di carica
2 POWER 30 A Alzacristalli elettrici (lato guida)
3 DEF 30 A Sbrinatore lunotto posteriore, MIR
HTR
■ Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile,
potrebbe essere necessario sostituire una lampadina. ( P. 5 6 6 )
● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro
professionista adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico nei circuiti
I fusibili sono realizzati in modo tale da bruciare per evitare il
danneggiamento dell’intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il
veicolo. Poiché determinate lampadine sono collegate a circuiti studiati per
prevenire eventuali sovraccarichi, componenti non originali o non specifici
per il veicolo potrebbero essere inutilizzabili.

565
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

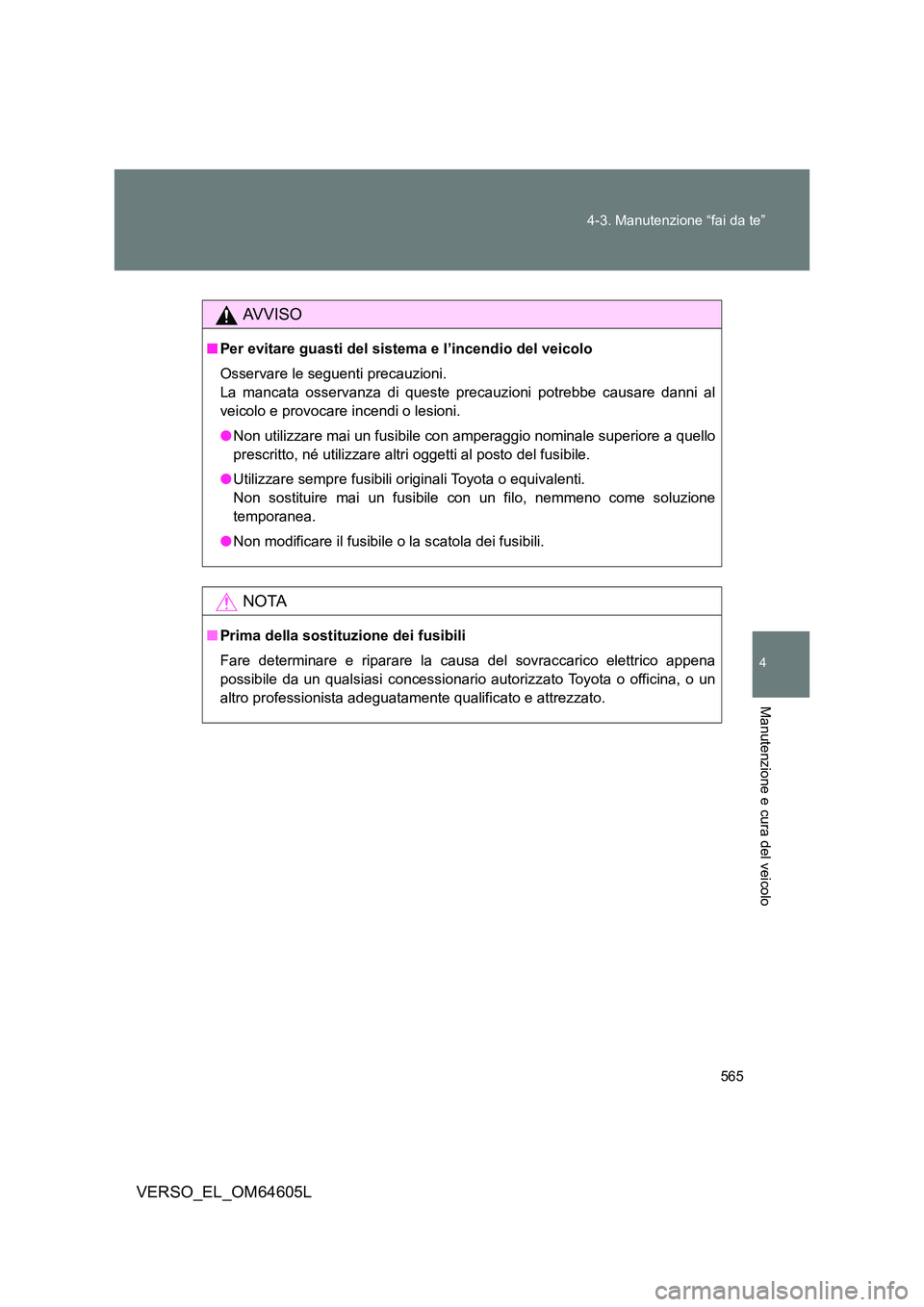

AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al
veicolo e provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione
temporanea.
● Non modificare il fusibile o la scatola dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la caus a del sovraccarico elettrico appena
possibile da un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato.

566
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L

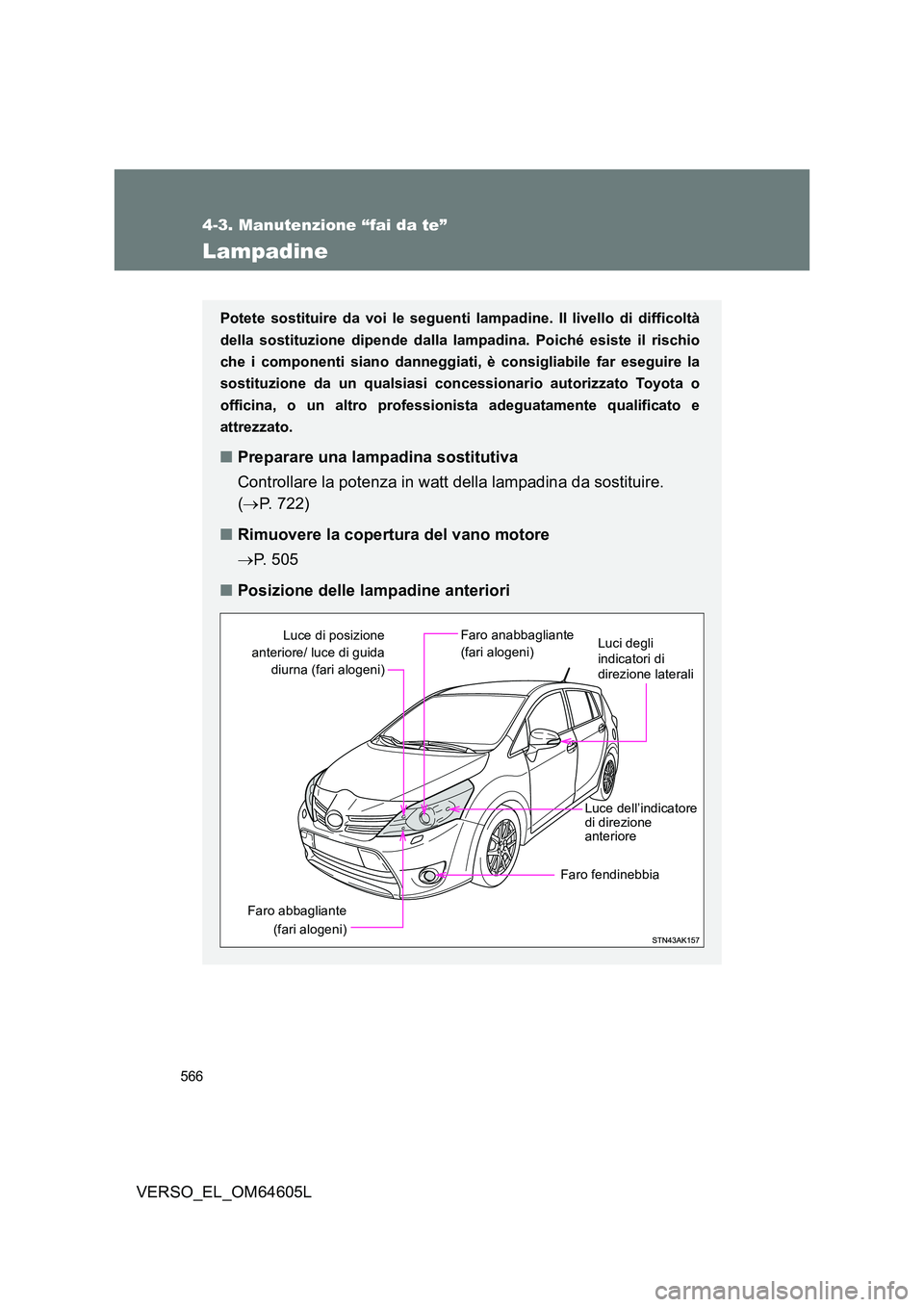

Lampadine
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà
della sostituzione dipende dalla lampadina. Poiché esiste il rischio
che i componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi conc essionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Preparare una lampadina sostitutiva
Controllare la potenza in watt della lampadina da sostituire.
( P. 722)
■ Rimuovere la copertura del vano motore
 P. 5 0 5
■ Posizione delle lampadine anteriori
Faro abbagliante
(fari alogeni)
Faro anabbagliante
(fari alogeni)
Luce dell’indicatore di direzione anteriore
Faro fendinebbia
Luce di posizione
anteriore/ luce di guida
diurna (fari alogeni)
Luci degli indicatori di direzione laterali

567
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

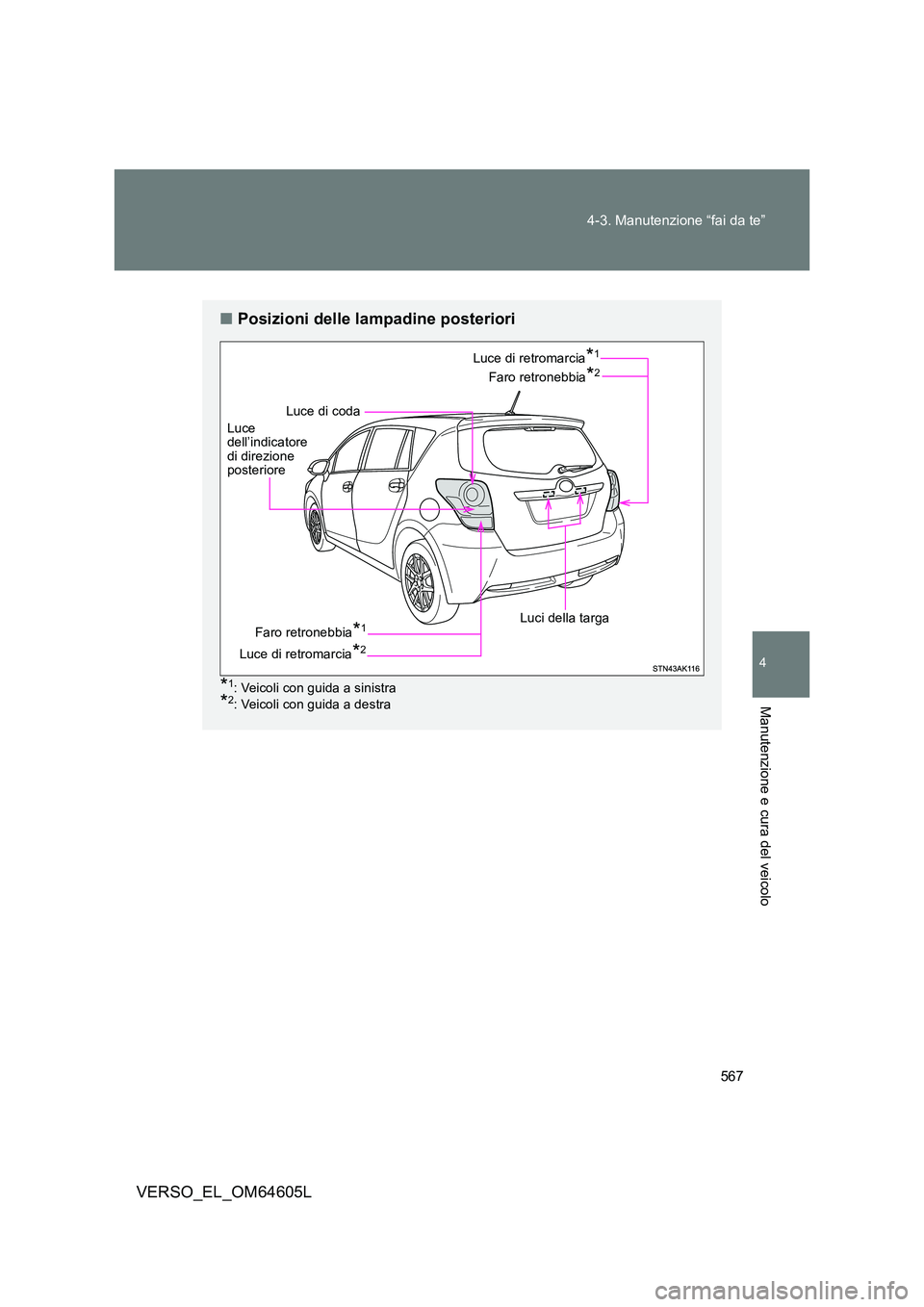

■ Posizioni delle lampadine posteriori
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
Luce di coda
Faro retronebbia*2
Luci della targa
Luce dell’indicatore di direzione posteriore
Luce di retromarcia*1
Faro retronebbia*1
Luce di retromarcia*2

568
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L

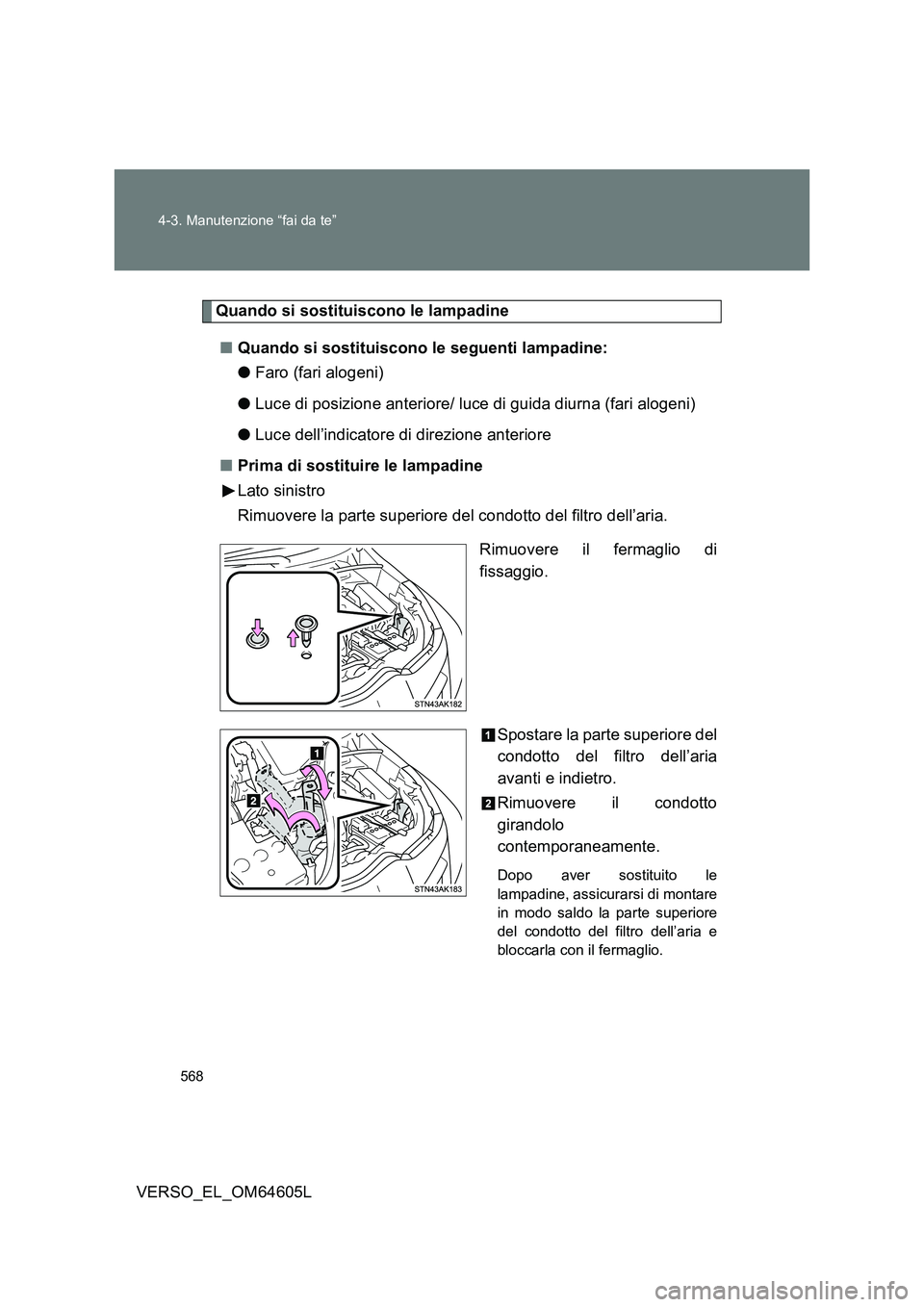

Quando si sostituiscono le lampadine
■ Quando si sostituiscono le seguenti lampadine:
● Faro (fari alogeni)
● Luce di posizione anteriore/ luce di guida diurna (fari alogeni)
● Luce dell’indicatore di direzione anteriore
■ Prima di sostituire le lampadine
Lato sinistro
Rimuovere la parte superiore del condotto del filtro dell’aria.
Rimuovere il fermaglio di
fissaggio.
Spostare la parte superiore del
condotto del filtro dell’aria
avanti e indietro.
Rimuovere il condotto
girandolo
contemporaneamente.
Dopo aver sostituito le
lampadine, assicurarsi di montare
in modo saldo la parte superiore
del condotto del filtro dell’aria e
bloccarla con il fermaglio.

569
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

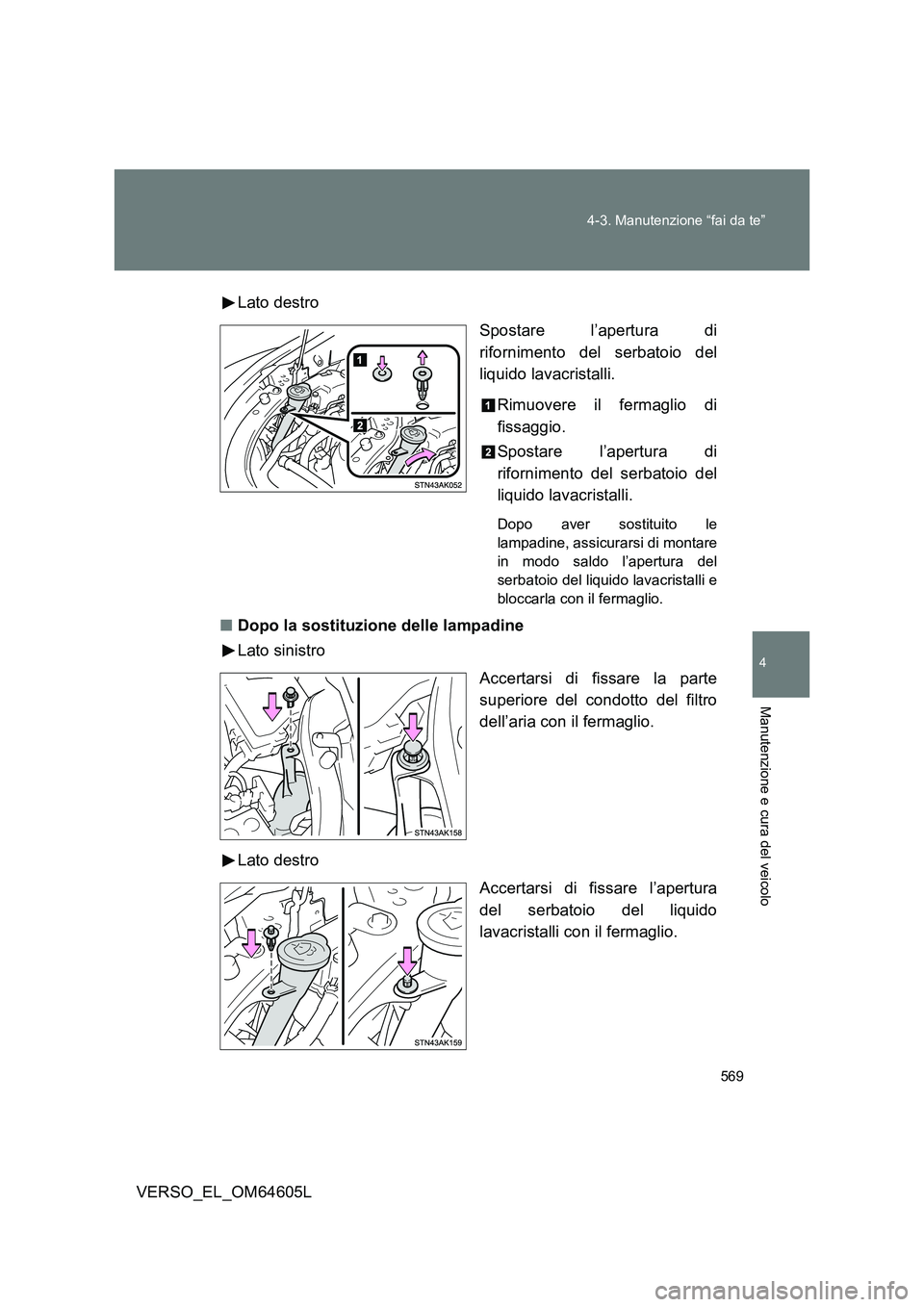

Lato destro
Spostare l’apertura di
rifornimento del serbatoio del
liquido lavacristalli.
Rimuovere il fermaglio di
fissaggio.
Spostare l’apertura di
rifornimento del serbatoio del
liquido lavacristalli.
Dopo aver sostituito le
lampadine, assicurarsi di montare
in modo saldo l’apertura del
serbatoio del liquido lavacristalli e
bloccarla con il fermaglio.
■ Dopo la sostituzione delle lampadine
Lato sinistro
Accertarsi di fissare la parte
superiore del condotto del filtro
dell’aria con il fermaglio.
Lato destro
Accertarsi di fissare l’apertura
del serbatoio del liquido
lavacristalli con il fermaglio.

570
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L

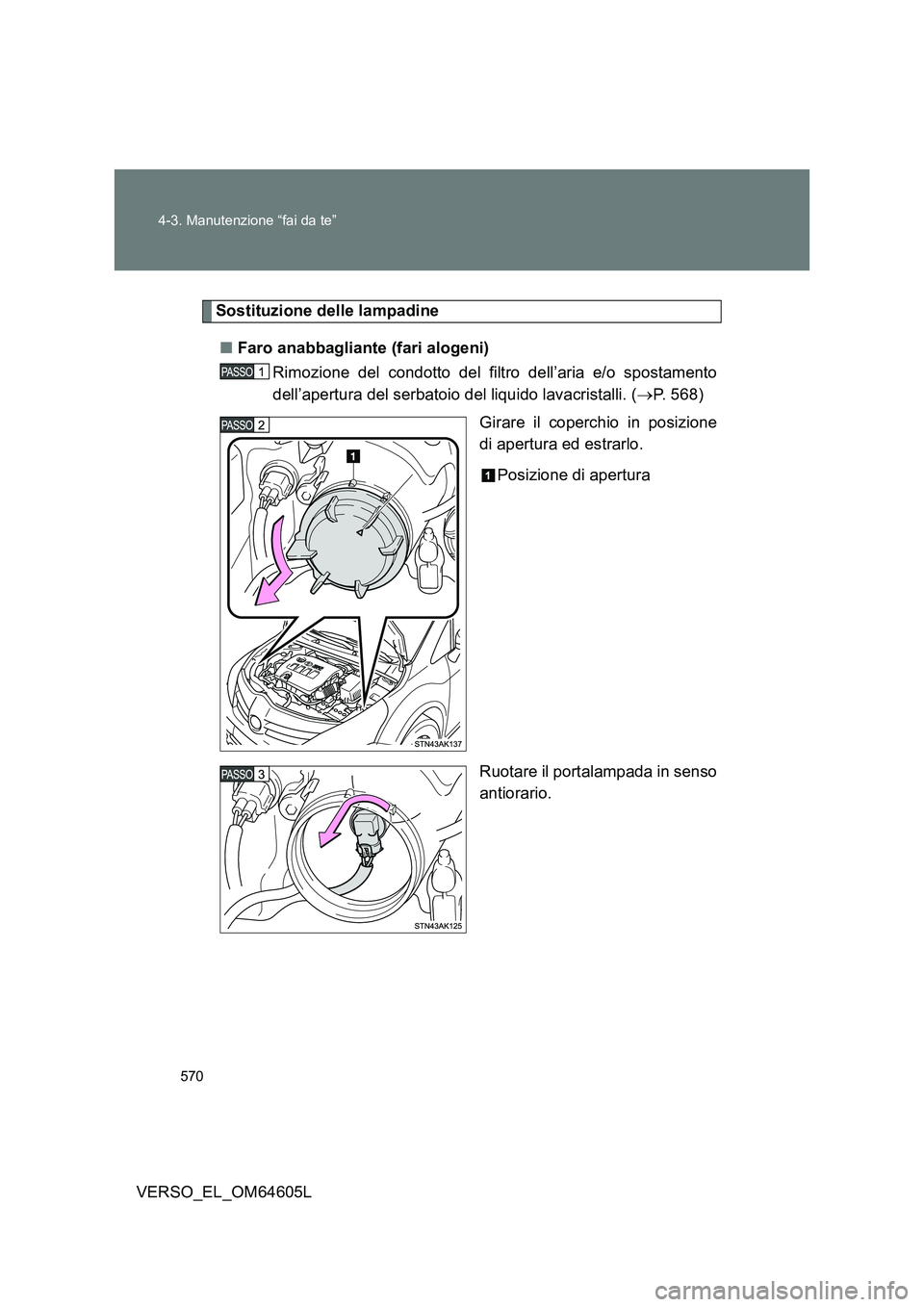

Sostituzione delle lampadine
■ Faro anabbagliante (fari alogeni)
Rimozione del condotto del filtro dell’aria e/o spostamento
dell’apertura del serbatoio del liquido lavacristalli. ( P. 568)
Girare il coperchio in posizione
di apertura ed estrarlo.
Posizione di apertura
Ruotare il portalampada in senso
antiorario.
