TOYOTA VERSO 2017 Manuale duso (in Italian)

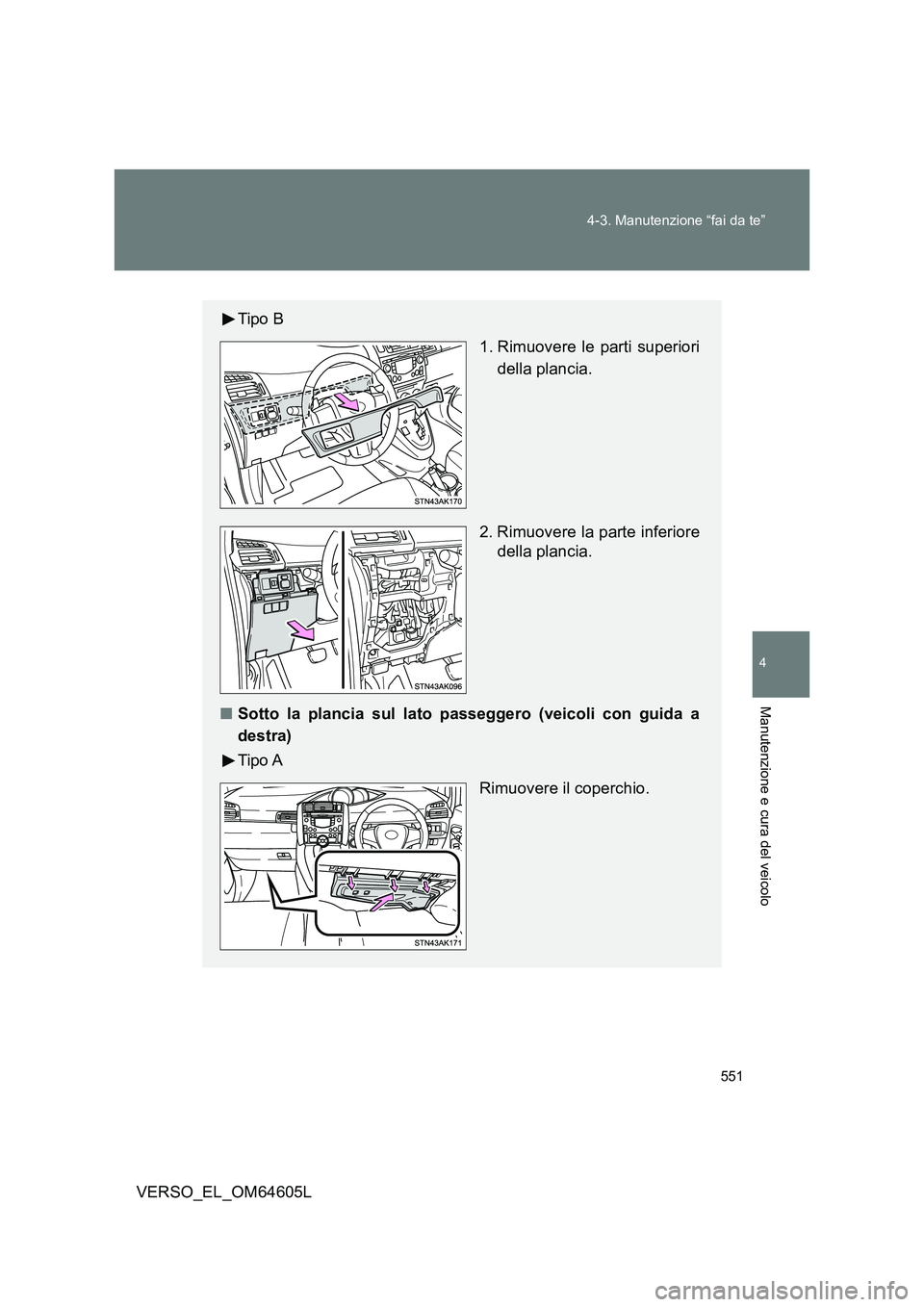

551
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
Tipo B
1. Rimuovere le parti superiori
della plancia.
2. Rimuovere la parte inferiore
della plancia.
■ Sotto la plancia sul lato passeggero (veicoli con guida a
destra)
Tipo A
Rimuovere il coperchio.

552
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
Rimuovere lo sportello.
Tipo B
1. Aprire il vano portaoggetti.
Far uscire lo smorzatore.
2. Sollevare il vano
portaoggetti per scollegare i
fermi nella parte inferiore e
toglierlo.
Dopo il guasto di un sistema, consultare la sezione
“Disposizione dei fusibili ed amperaggi nominali” ( P. 555)
per maggiori dettagli sul fusibile da controllare.

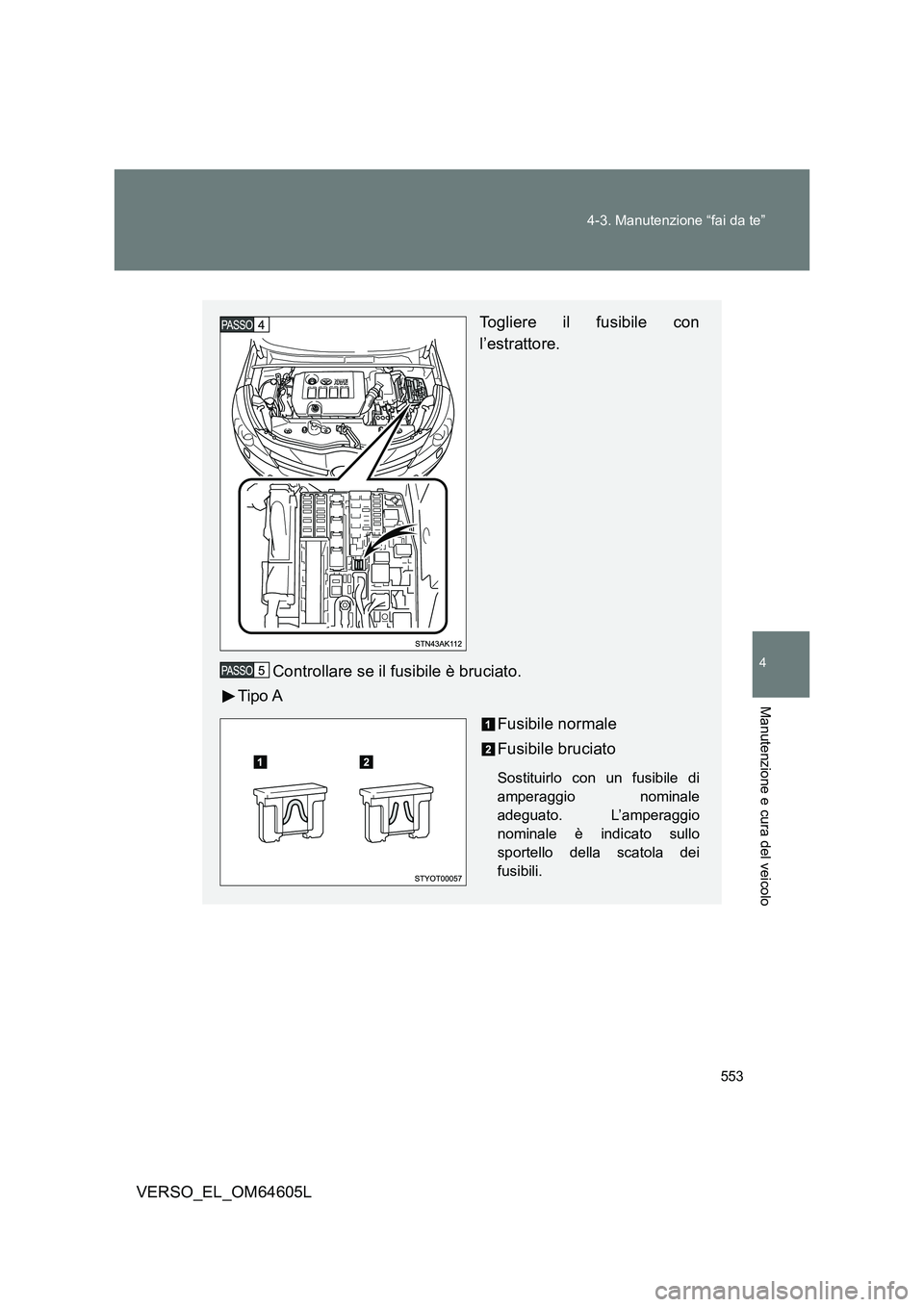

553
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
Togliere il fusibile con
l’estrattore.
Controllare se il fusibile è bruciato.
Tipo A
Fusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L’amperaggio
nominale è indicato sullo
sportello della scatola dei
fusibili.

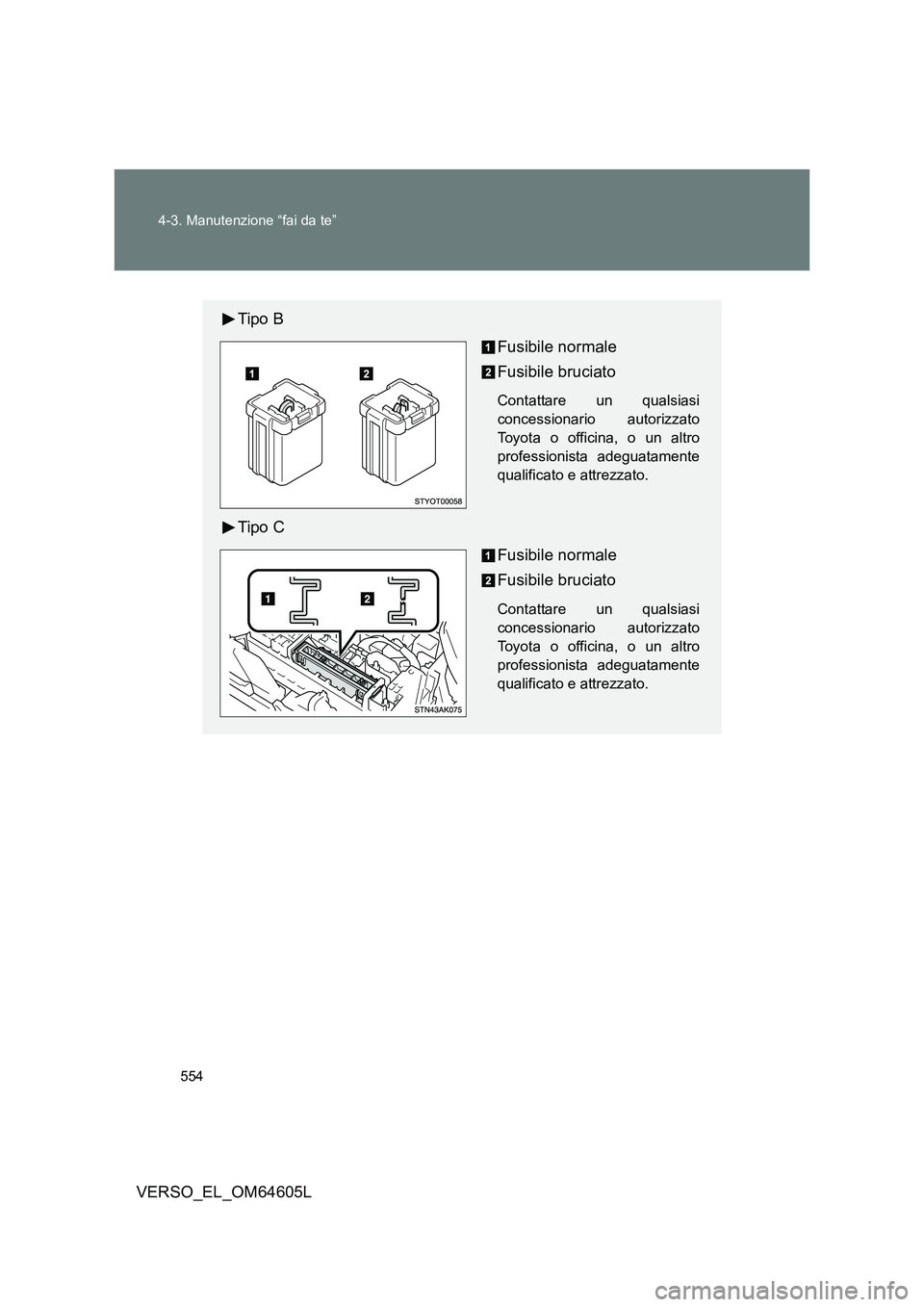

554
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
Tipo B
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Tipo C
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.

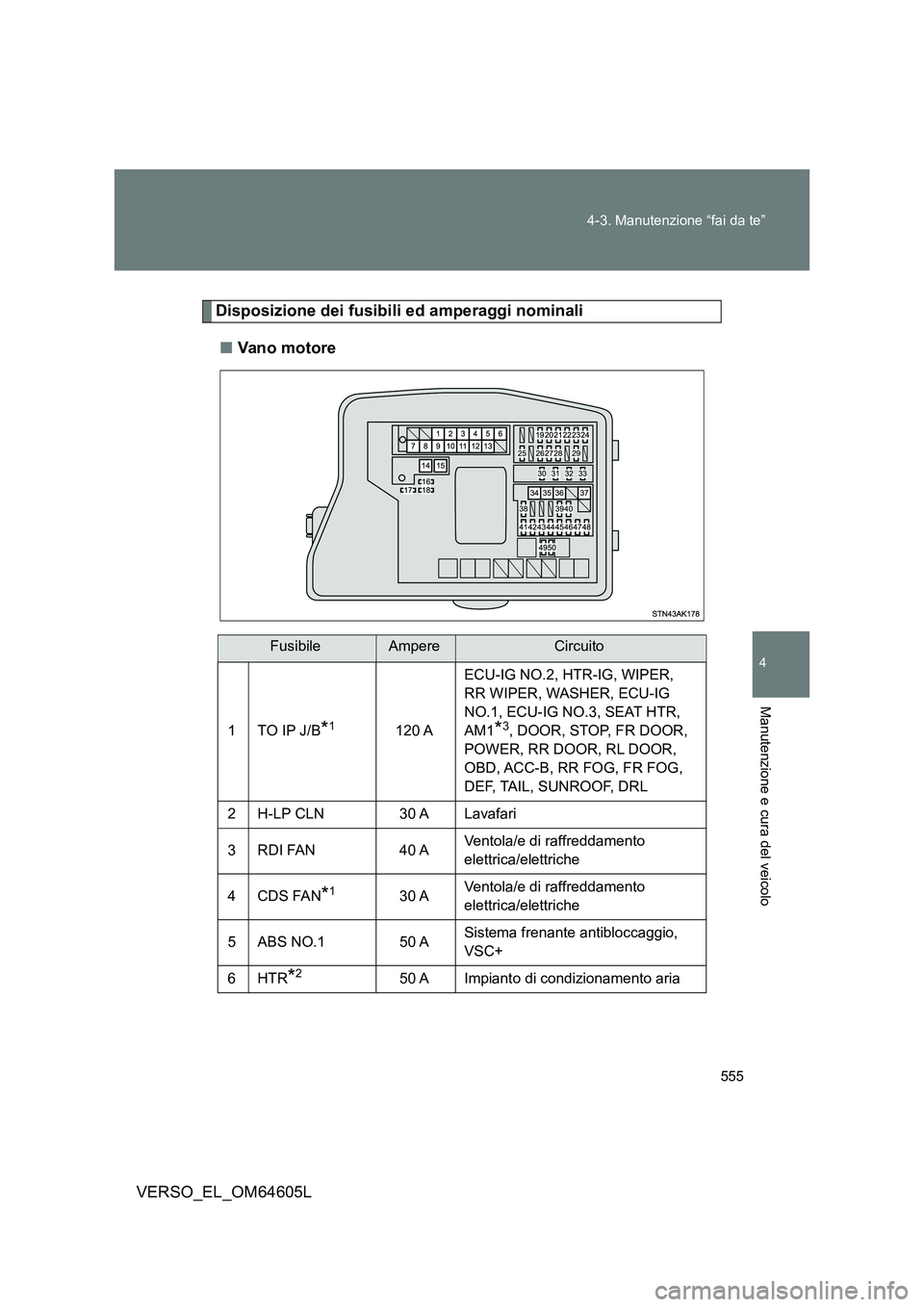

555
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
Disposizione dei fusibili ed amperaggi nominali
■ Van o m o tore
FusibileAmpereCircuito
1TO IP J/B*1120 A
ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Lavafari
3RDI FAN40 A Ventola/e di raffreddamento
elettrica/elettriche
4CDS FAN*130 A Ventola/e di raffreddamento
elettrica/elettriche
5 ABS NO.1 50 A Sistema frenante antibloccaggio,
VSC+
6HTR*250 A Impianto di condizionamento aria

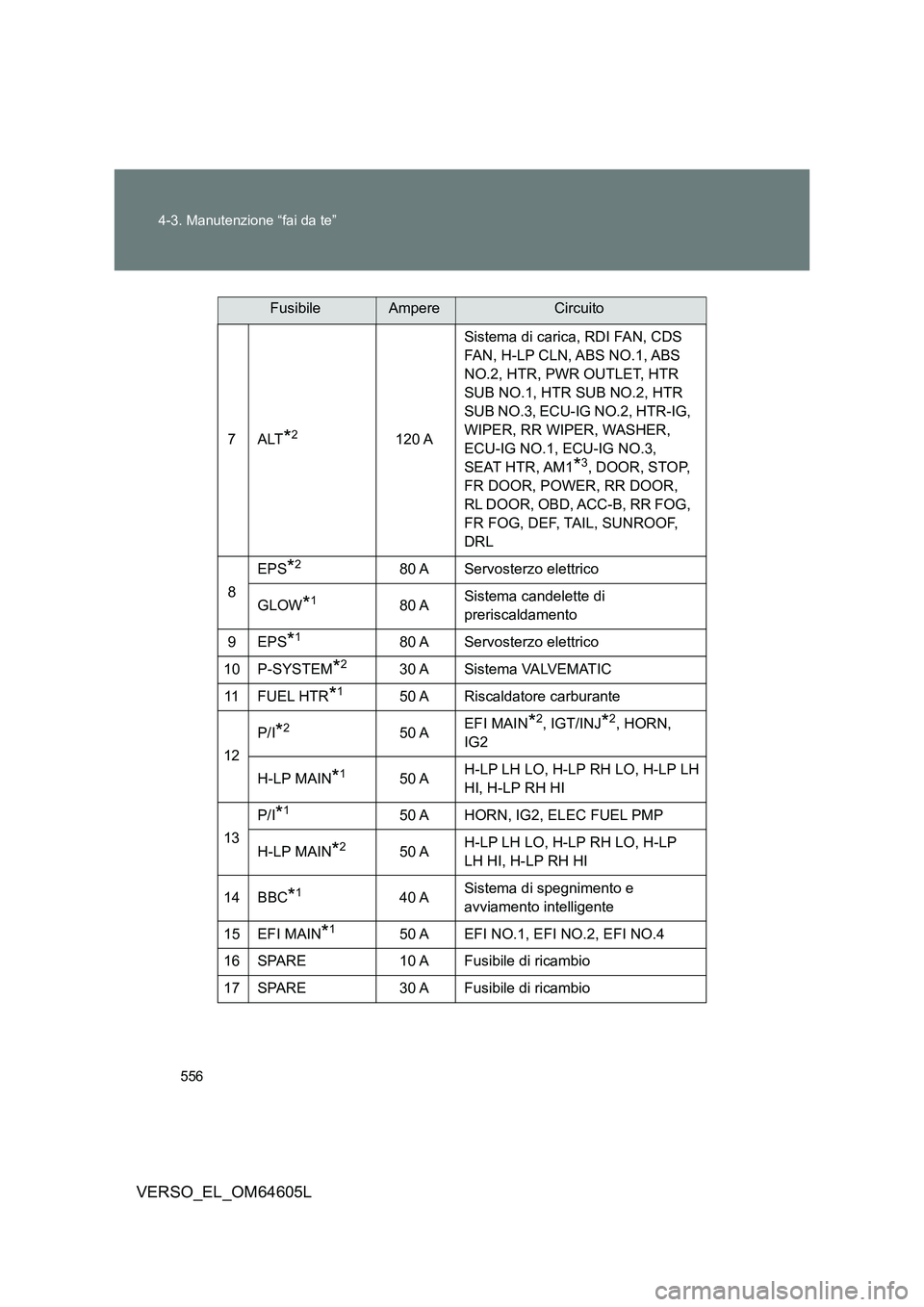

556
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
7ALT*2120 A
Sistema di carica, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8
EPS*280 A Servosterzo elettrico
GLOW*180 A Sistema candelette di
preriscaldamento
9 EPS*180 A Servosterzo elettrico
10 P-SYSTEM*230 A Sistema VALVEMATIC
11 F U E L H T R*150 A Riscaldatore carburante
12
P/I*250 A EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13
P/I*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC*140 A Sistema di spegnimento e
avviamento intelligente
15 EFI MAIN*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Fusibile di ricambio
17 SPARE 30 A Fusibile di ricambio
FusibileAmpereCircuito

557
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

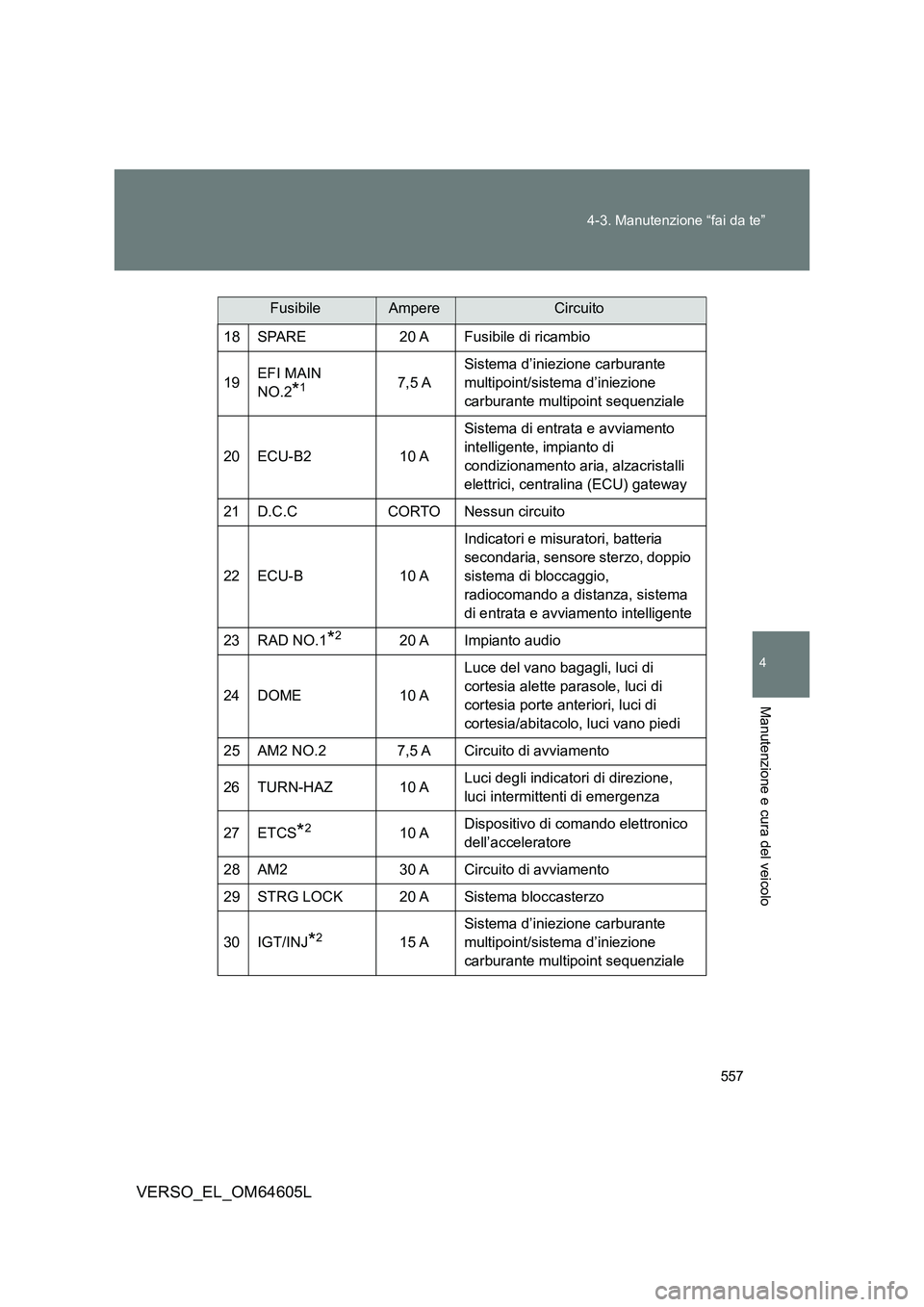

18 SPARE 20 A Fusibile di ricambio
19 EFI MAIN
NO.2*17,5 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
20 ECU-B2 10 A
Sistema di entrata e avviamento
intelligente, impianto di
condizionamento aria, alzacristalli
elettrici, centralina (ECU) gateway
21 D.C.C CORTO Nessun circuito
22 ECU-B 10 A
Indicatori e misuratori, batteria
secondaria, sensore sterzo, doppio
sistema di bloccaggio,
radiocomando a distanza, sistema
di entrata e avviamento intelligente
23 RAD NO.1*220 A Impianto audio
24 DOME 10 A
Luce del vano bagagli, luci di
cortesia alette parasole, luci di
cortesia porte anteriori, luci di
cortesia/abitacolo, luci vano piedi
25 AM2 NO.2 7,5 A Circuito di avviamento
26 TURN-HAZ 10 A Luci degli indicatori di direzione,
luci intermittenti di emergenza
27 ETCS*210 A Dispositivo di comando elettronico
dell’acceleratore
28 AM2 30 A Circuito di avviamento
29 STRG LOCK 20 A Sistema bloccasterzo
30 IGT/INJ*215 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
FusibileAmpereCircuito

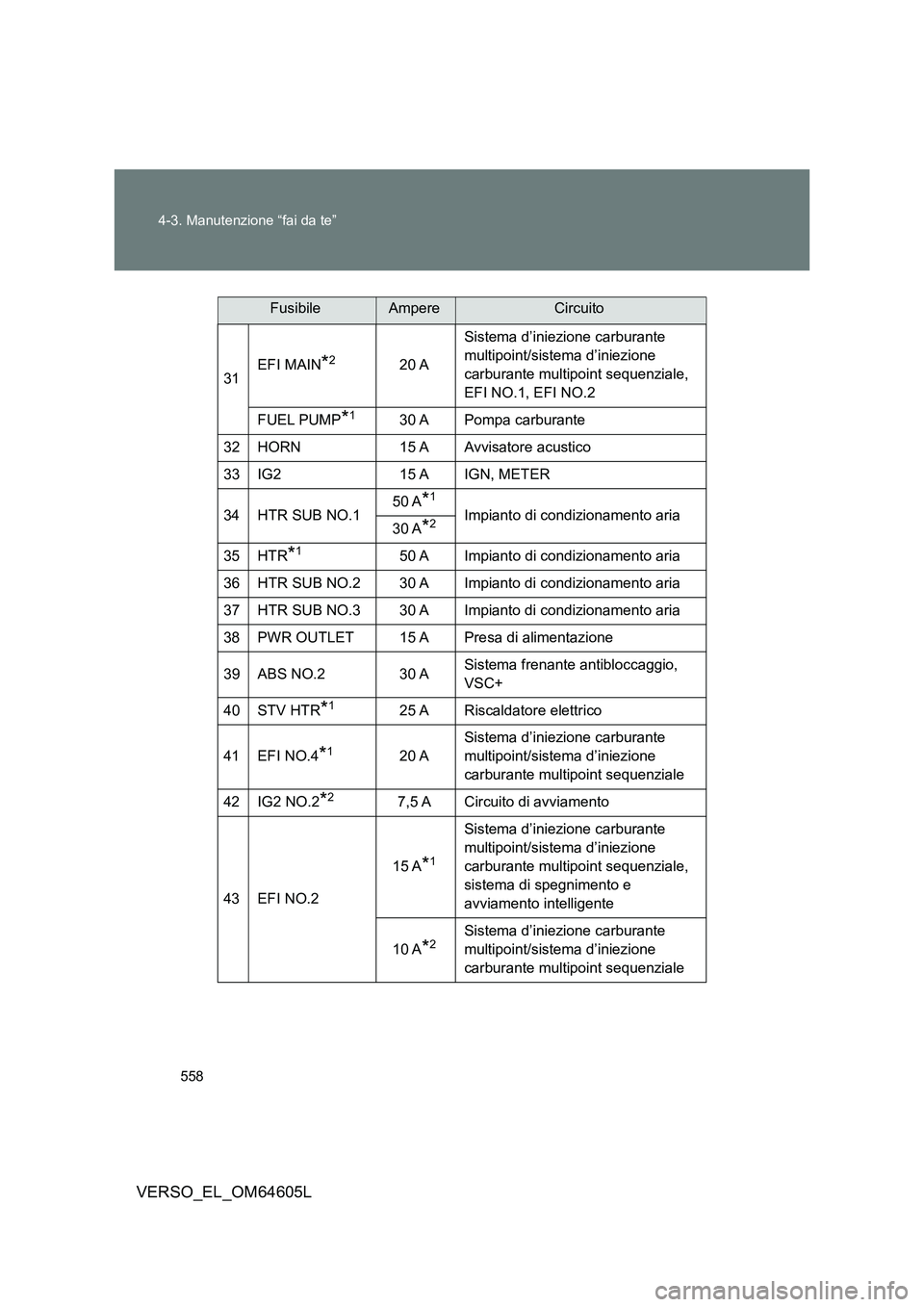

558
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
31 EFI MAIN*220 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
EFI NO.1, EFI NO.2
FUEL PUMP*130 A Pompa carburante
32 HORN 15 A Avvisatore acustico
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A*1
Impianto di condizionamento aria 30 A*2
35 HTR*150 A Impianto di condizionamento aria
36 HTR SUB NO.2 30 A Impianto di condizionamento aria
37 HTR SUB NO.3 30 A Impianto di condizionamento aria
38PWR OUTLET15 APresa di alimentazione
39 ABS NO.2 30 A Sistema frenante antibloccaggio,
VSC+
40 STV HTR*125 A Riscaldatore elettrico
41 EFI NO.4*120 A
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
42 IG2 NO.2*27,5 A Circuito di avviamento
43 EFI NO.2
15 A*1
Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
sistema di spegnimento e
avviamento intelligente
10 A*2Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
FusibileAmpereCircuito

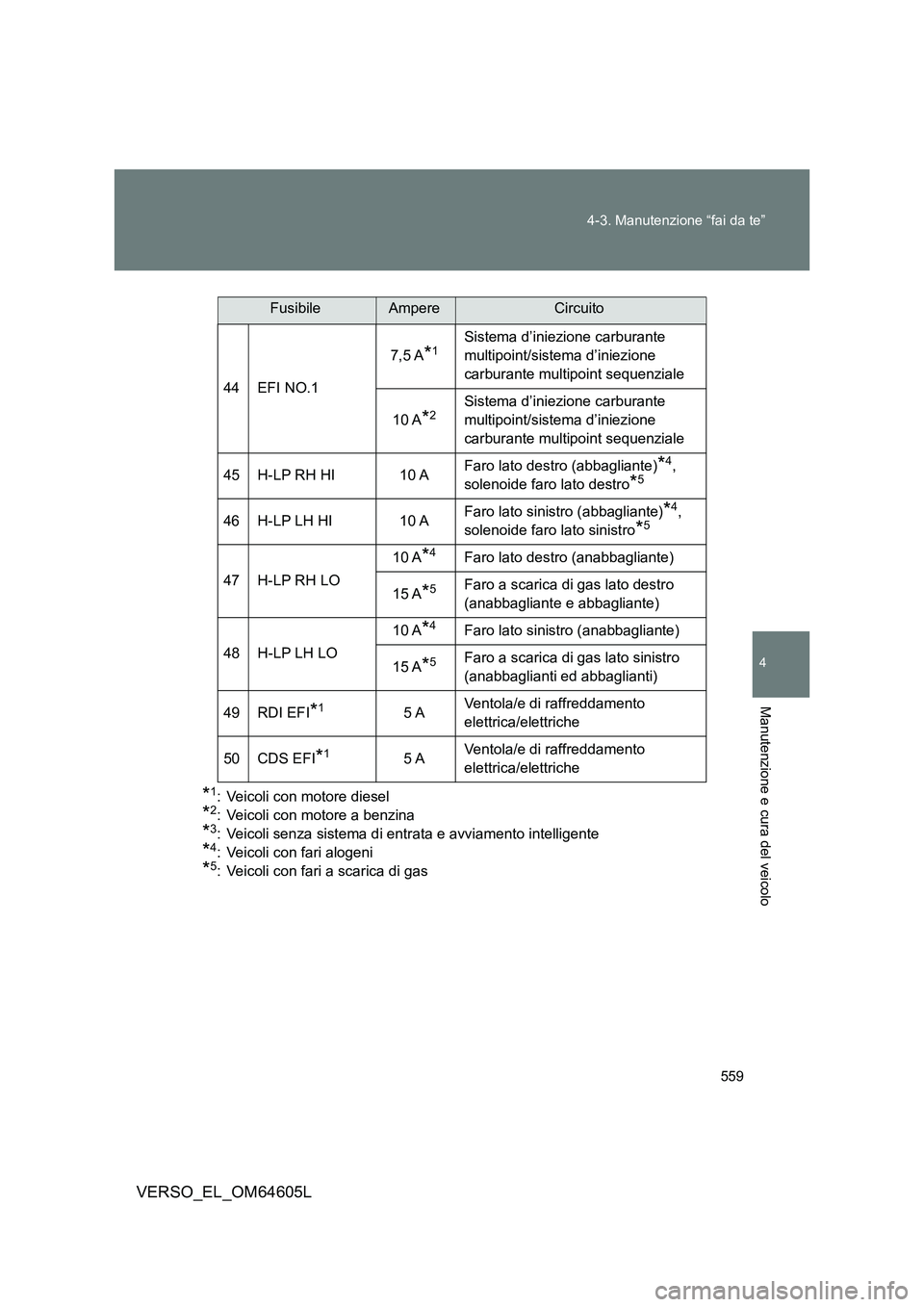

559
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
*1: Veicoli con motore diesel
*2: Veicoli con motore a benzina
*3: Veicoli senza sistema di entrata e avviamento intelligente
*4: Veicoli con fari alogeni
*5: Veicoli con fari a scarica di gas
44 EFI NO.1
7,5 A*1Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
10 A*2Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
45 H-LP RH HI 10 A Faro lato destro (abbagliante)*4,
solenoide faro lato destro*5
46 H-LP LH HI 10 A Faro lato sinistro (abbagliante)*4,
solenoide faro lato sinistro*5
47 H-LP RH LO
10 A*4Faro lato destro (anabbagliante)
15 A*5Faro a scarica di gas lato destro
(anabbagliante e abbagliante)
48 H-LP LH LO
10 A*4Faro lato sinistro (anabbagliante)
15 A*5Faro a scarica di gas lato sinistro
(anabbaglianti ed abbaglianti)
49 RDI EFI*15 A Ventola/e di raffreddamento
elettrica/elettriche
50 CDS EFI*15 A Ventola/e di raffreddamento
elettrica/elettriche
FusibileAmpereCircuito

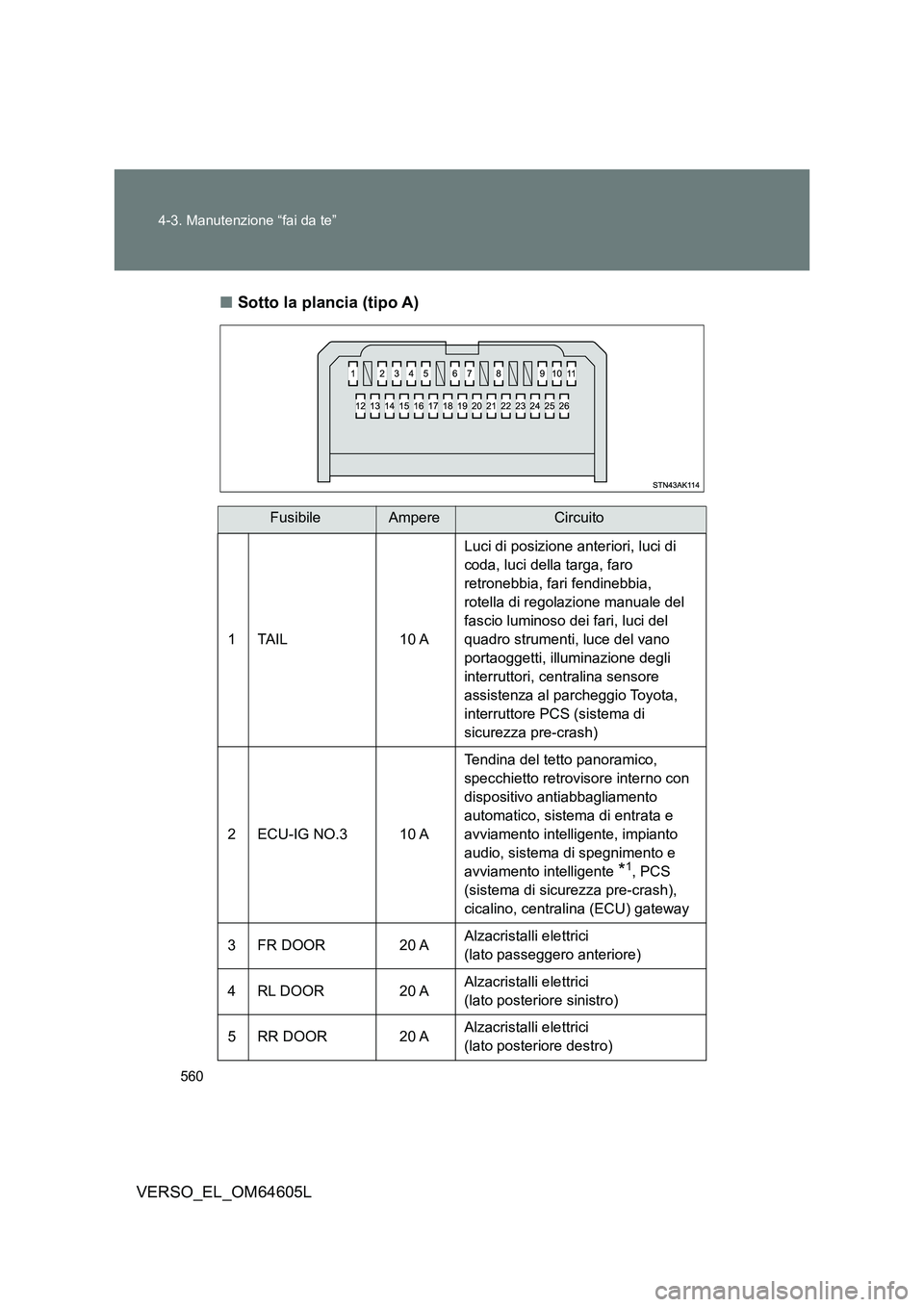

560
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
■ Sotto la plancia (tipo A)
FusibileAmpereCircuito
1 TAIL 10 A
Luci di posizione anteriori, luci di
coda, luci della targa, faro
retronebbia, fari fendinebbia,
rotella di regolazione manuale del
fascio luminoso dei fari, luci del
quadro strumenti, luce del vano
portaoggetti, illuminazione degli
interruttori, centralina sensore
assistenza al parcheggio Toyota,
interruttore PCS (sistema di
sicurezza pre-crash)
2 ECU-IG NO.3 10 A
Tendina del tetto panoramico,
specchietto retrovisore interno con
dispositivo antiabbagliamento
automatico, sistema di entrata e
avviamento intelligente, impianto
audio, sistema di spegnimento e
avviamento intelligente *1, PCS
(sistema di sicurezza pre-crash),
cicalino, centralina (ECU) gateway
3 FR DOOR 20 A Alzacristalli elettrici
(lato passeggero anteriore)
4 RL DOOR 20 A Alzacristalli elettrici
(lato posteriore sinistro)
5 RR DOOR 20 A Alzacristalli elettrici
(lato posteriore destro)
