2Prístrojová doska
YARIS_F_WE_52D53SK2. Prístrojová doska
Výstražné kontrolky a indikátory ........................ 82
Prístroje a ukazovatele ........ 88
Multiinforma čný displej ........ 90
Informácie o spotrebe paliva ................................. 96

822. Prístrojová doska
YARIS_F_WE_52D53SK

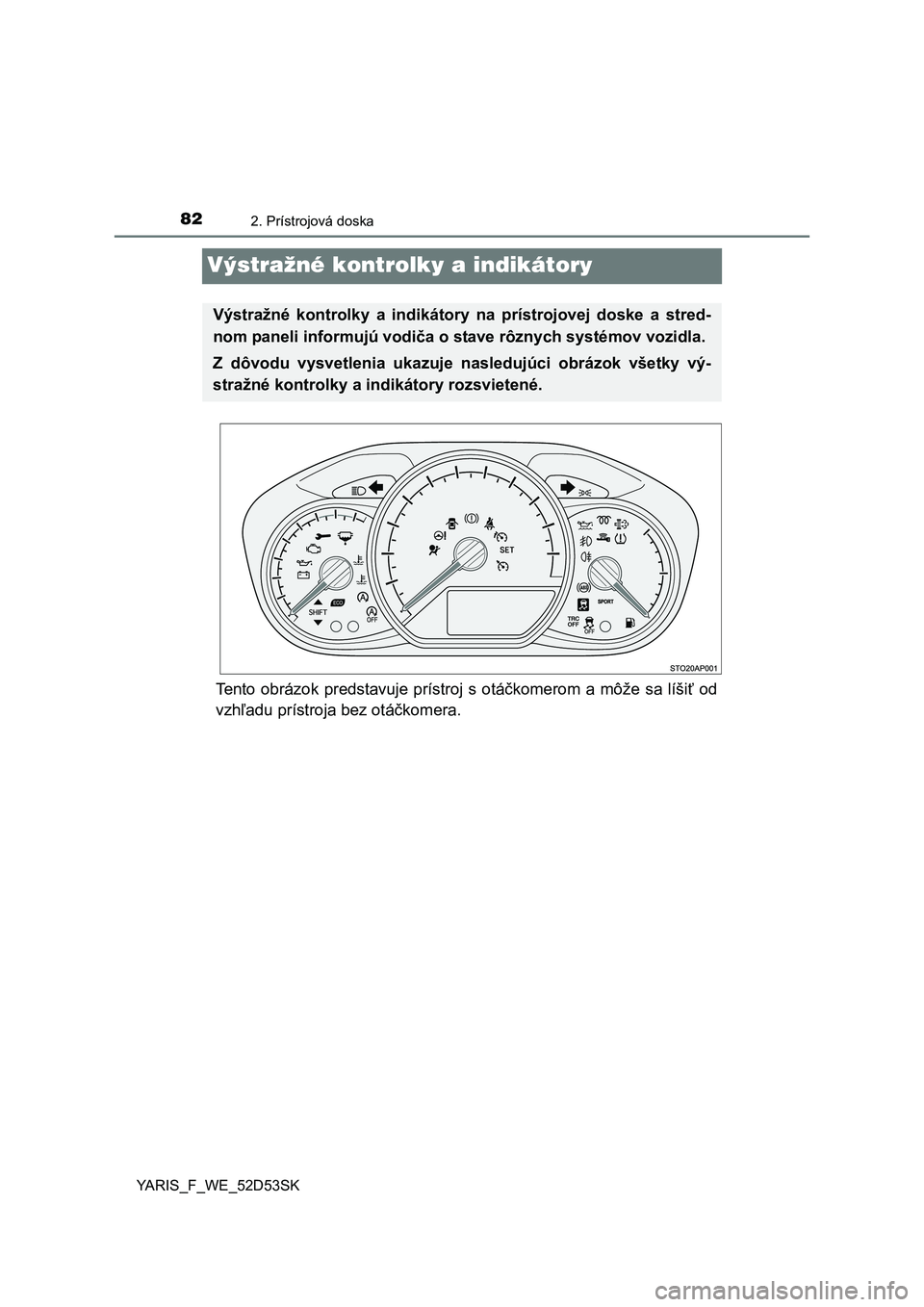

Výstražné kontrolky a indikátory
Tento obrázok predstavuje prístroj s otáčkomerom a môže sa líši ť od
vzh ľadu prístroja bez otá čkomera.
Výstražné kontrolky a indikátory na prístrojovej doske a stred-
nom paneli informujú vodi ča o stave rôznych systémov vozidla.
Z dôvodu vysvetlenia ukazuje n asledujúci obrázok všetky vý-
stražné kontrolky a indikátory rozsvietené.

832. Prístrojová doska
2
Prístrojová doska
YARIS_F_WE_52D53SK

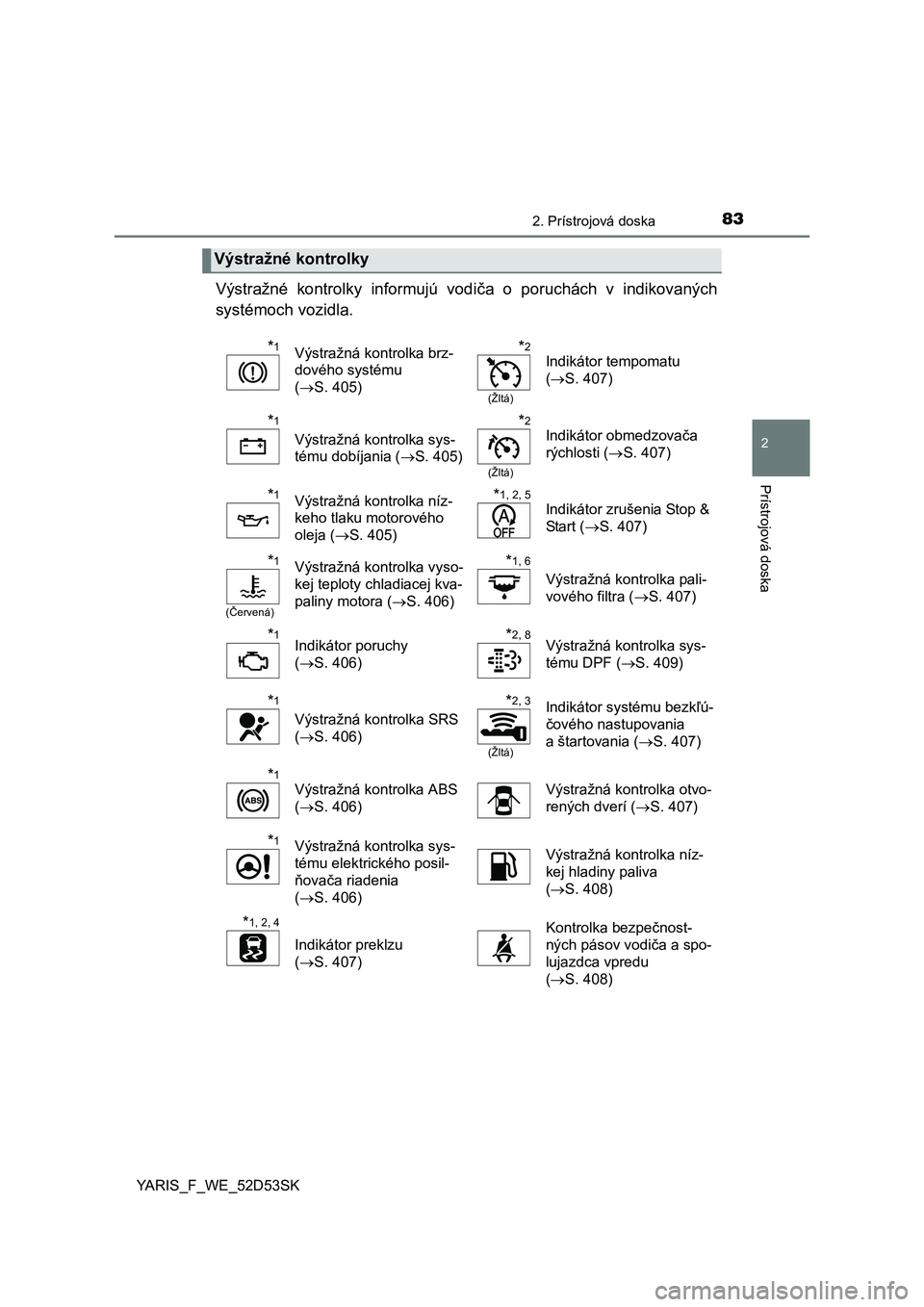

Výstražné kontrolky informujú vodiča o poruchách v indikovaných
systémoch vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
( S. 405)*2
(Žltá)
Indikátor tempomatu
(S. 407)
*1
Výstražná kontrolka sys-
tému dobíjania ( S. 405)
*2
(Žltá)
Indikátor obmedzova ča
rýchlosti ( S. 407)
*1Výstražná kontrolka níz-
keho tlaku motorového
oleja ( S. 405)*1, 2, 5
Indikátor zrušenia Stop &
Start ( S. 407)
*1
(Č ervená)
Výstražná kontrolka vyso-
kej teploty chladiacej kva-
paliny motora ( S. 406)*1, 6
Výstražná kontrolka pali-
vového filtra (S. 407)
*1Indikátor poruchy
(S. 406)*2, 8Výstražná kontrolka sys-
tému DPF ( S. 409)
*1
Výstražná kontrolka SRS
(S. 406)
*2, 3
(Žltá)
Indikátor systému bezk ľú-
čového nastupovania
a štartovania ( S. 407)
*1
Výstražná kontrolka ABS
(S. 406)Výstražná kontrolka otvo-
rených dverí ( S. 407)
*1Výstražná kontrolka sys-
tému elektrického posil-
ňova ča riadenia
( S. 406)Výstražná kontrolka níz-
kej hladiny paliva
(S. 408)
*1, 2, 4
Indikátor preklzu
(S. 407)
Kontrolka bezpečnost-
ných pásov vodi ča a spo-
lujazdca vpredu
( S. 408)

842. Prístrojová doska
YARIS_F_WE_52D53SK

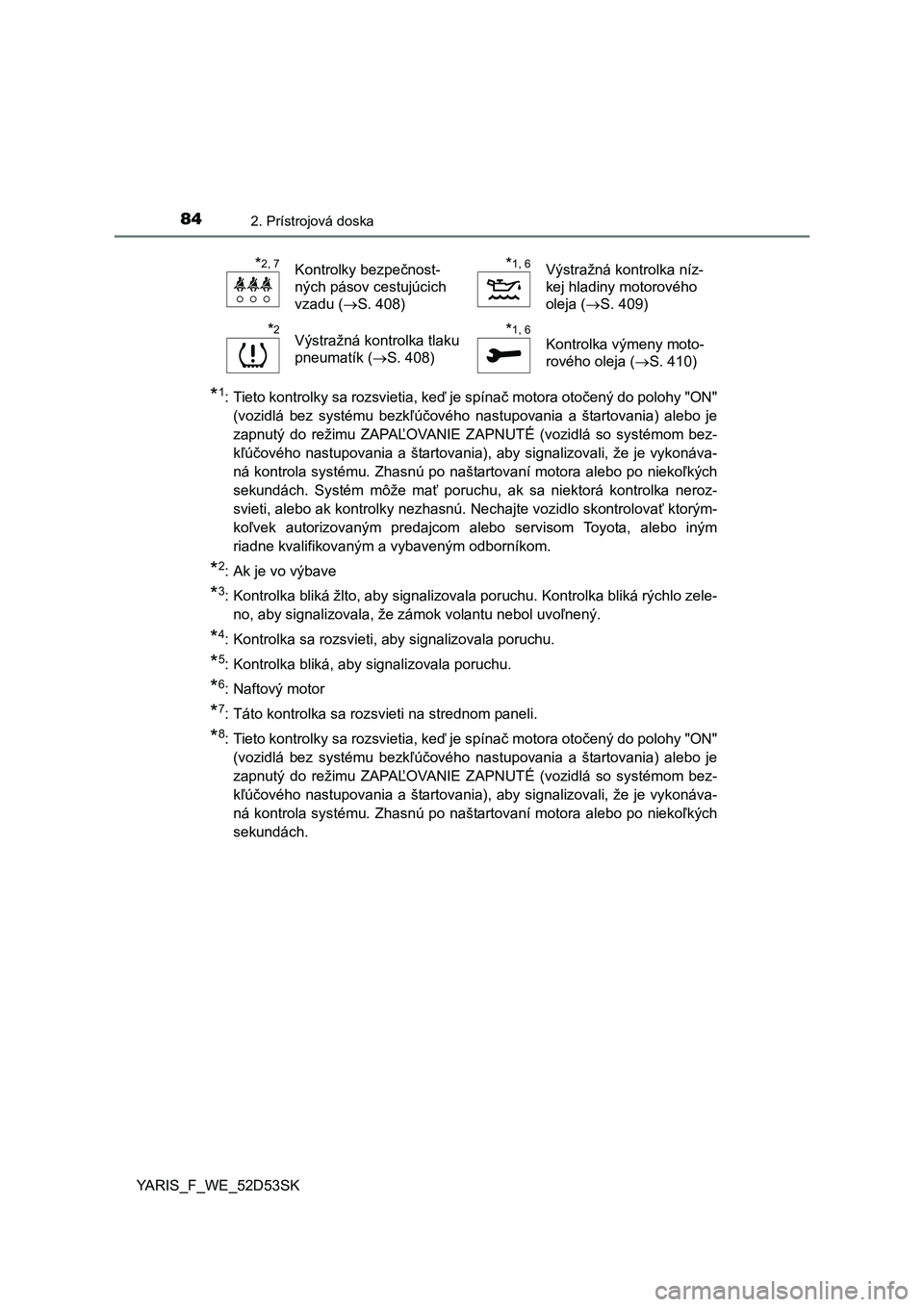

*1: Tieto kontrolky sa rozsvietia, keď je spína č motora otočený do polohy "ON"
(vozidlá bez systému bezk ľú čového nastupovania a štartovania) alebo je
zapnutý do režimu ZAPA ĽOVANIE ZAPNUTÉ (vozidlá so systémom bez-
kľ účového nastupovania a štartovania), aby signalizovali, že je vykonáva-
ná kontrola systému. Zhasnú po naštartovaní motora alebo po nieko ľkých
sekundách. Systém môže ma ť poruchu, ak sa niektorá kontrolka neroz-
svieti, alebo ak kontrolky nezhasnú. Nechajte vozidlo skontrolovať ktorým-
ko ľvek autorizovaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
*2: Ak je vo výbave
*3: Kontrolka bliká žlto, aby signalizovala poruchu. Kontrolka bliká rýchlo zele- no, aby signalizovala, že zámok volantu nebol uvo ľnený.
*4: Kontrolka sa rozsvieti, aby signalizovala poruchu.
*5: Kontrolka bliká, aby signalizovala poruchu.
*6: Naftový motor
*7: Táto kontrolka sa rozsvieti na strednom paneli.
*8: Tieto kontrolky sa rozsvietia, ke ď je spína č motora otočený do polohy "ON"
(vozidlá bez systému bezk ľú čového nastupovania a štartovania) alebo je
zapnutý do režimu ZAPA ĽOVANIE ZAPNUTÉ (vozidlá so systémom bez-
kľ účového nastupovania a štartovania), aby signalizovali, že je vykonáva-
ná kontrola systému. Zhasnú po naštartovaní motora alebo po nieko ľkých
sekundách.
*2, 7Kontrolky bezpe čnost-
ných pásov cestujúcich
vzadu ( S. 408)*1, 6Výstražná kontrolka níz-
kej hladiny motorového
oleja (S. 409)
*2Výstražná kontrolka tlaku
pneumatík ( S. 408)*1, 6
Kontrolka výmeny moto-
rového oleja ( S. 410)

852. Prístrojová doska
2
Prístrojová doska
YARIS_F_WE_52D53SK

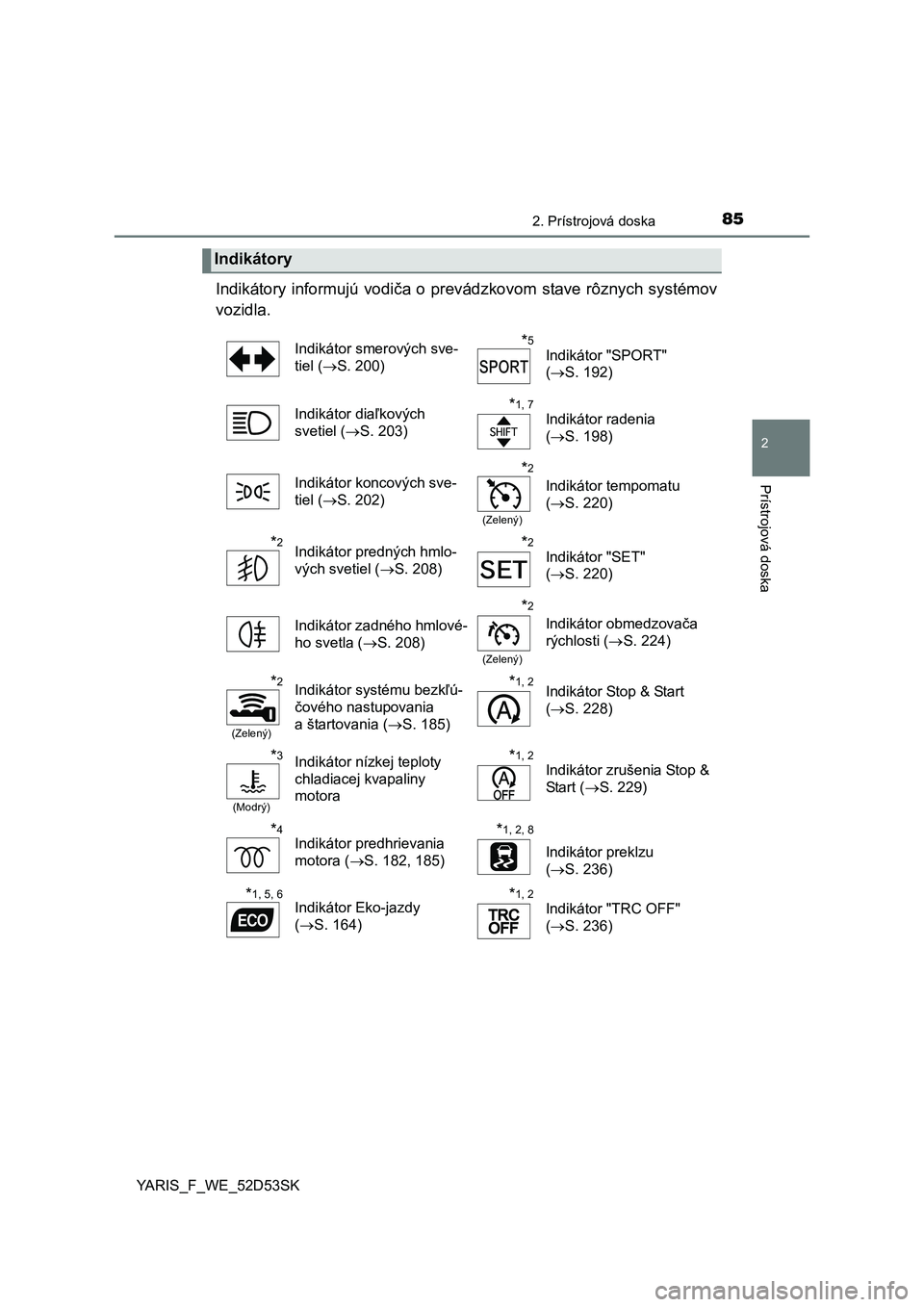

Indikátory informujú vodiča o prevádzkovom stave rôznych systémov
vozidla.
Indikátory
Indikátor smerových sve-
tiel ( S. 200)*5
Indikátor "SPORT"
(S. 192)
Indikátor dia ľkových
svetiel ( S. 203)
*1, 7
Indikátor radenia
(S. 198)
Indikátor koncových sve-
tiel ( S. 202)
*2
(Zelený)
Indikátor tempomatu
(S. 220)
*2Indikátor predných hmlo-
vých svetiel ( S. 208)*2
Indikátor "SET"
(S. 220)
Indikátor zadného hmlové-
ho svetla ( S. 208)
*2
(Zelený)
Indikátor obmedzova ča
rýchlosti ( S. 224)
*2
(Zelený)
Indikátor systému bezk ľú-
čového nastupovania
a štartovania ( S. 185)*1, 2Indikátor Stop & Start
(S. 228)
*3
(Modrý)
Indikátor nízkej teploty
chladiacej kvapaliny
motora*1, 2
Indikátor zrušenia Stop &
Start ( S. 229)
*4Indikátor predhrievania
motora ( S. 182, 185)*1, 2, 8
Indikátor preklzu
(S. 236)
*1, 5, 6Indikátor Eko-jazdy
(S. 164)*1, 2
Indikátor "TRC OFF"
(S. 236)

862. Prístrojová doska
YARIS_F_WE_52D53SK

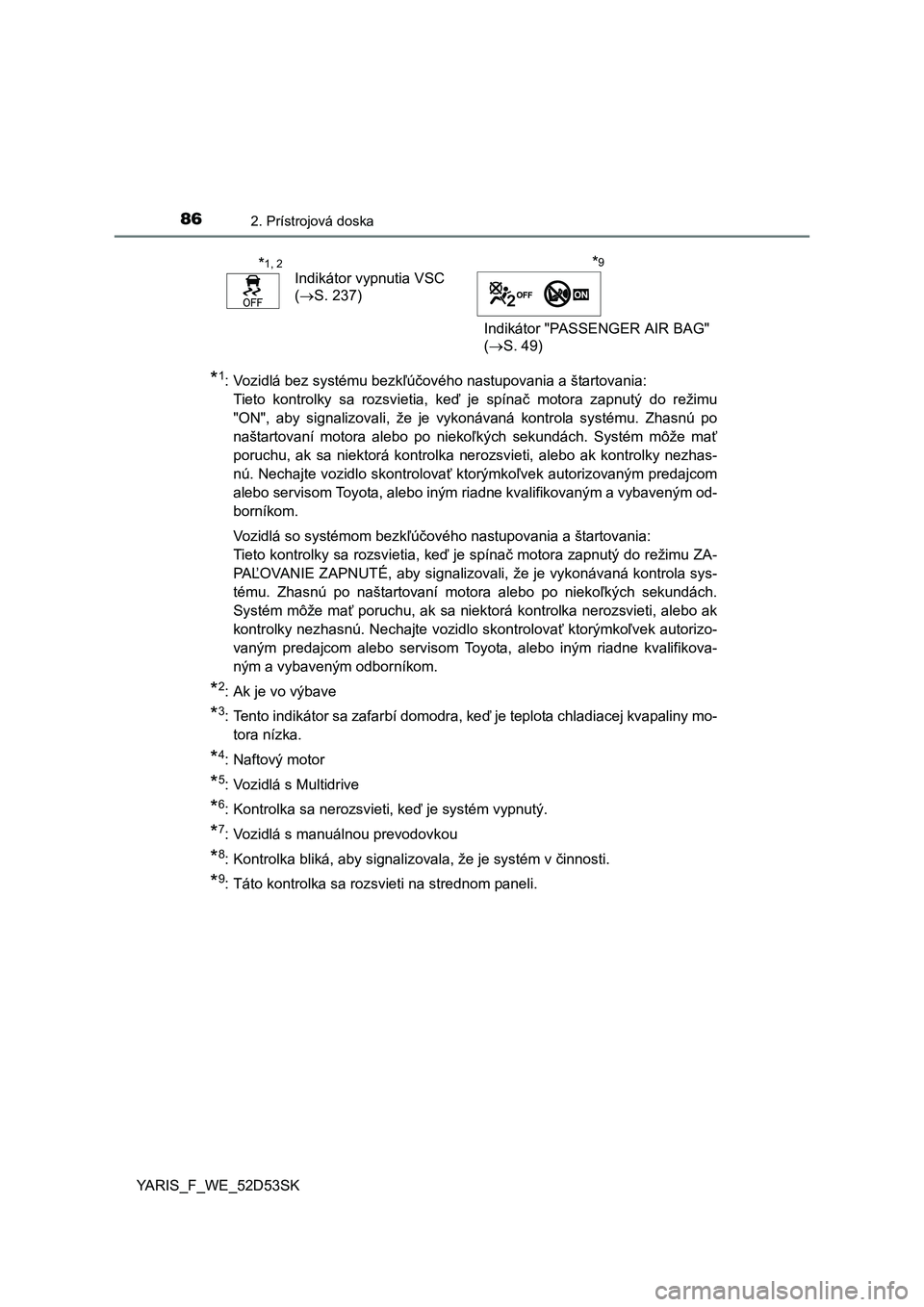

*1: Vozidlá bez systému bezkľúčového nastupovania a štartovania:
Tieto kontrolky sa rozsvietia, keď je spínač motora zapnutý do režimu
"ON", aby signalizovali, že je vykonávaná kontrola systému. Zhasnú po
naštartovaní motora alebo po nieko ľkých sekundách. Systém môže mať
poruchu, ak sa niektorá kontrolka nerozsvieti, alebo ak kontrolky nezhas-
nú. Nechajte vozidlo skontrolova ť ktorýmko ľvek autorizovaným predajcom
alebo servisom Toyota, alebo iným riadne kvalifikovaným a vybaveným od-
borníkom.
Vozidlá so systémom bezkľ účového nastupovania a štartovania:
Tieto kontrolky sa rozsvietia, ke ď je spína č motora zapnutý do režimu ZA-
PA ĽOVANIE ZAPNUTÉ, aby signalizovali, že je vykonávaná kontrola sys-
tému. Zhasnú po naštartovaní motora alebo po nieko ľkých sekundách.
Systém môže ma ť poruchu, ak sa niektorá kontrolka nerozsvieti, alebo ak
kontrolky nezhasnú. Nechajte vozidlo skontrolova ť ktorýmko ľvek autorizo-
vaným predajcom alebo servisom Toyota, alebo iným riadne kvalifikova-
ným a vybaveným odborníkom.
*2: Ak je vo výbave
*3: Tento indikátor sa zafarbí domodra, ke ď je teplota chladiacej kvapaliny mo-
tora nízka.
*4: Naftový motor
*5: Vozidlá s Multidrive
*6: Kontrolka sa nerozsvieti, keď je systém vypnutý.
*7: Vozidlá s manuálnou prevodovkou
*8: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*9: Táto kontrolka sa rozsvieti na strednom paneli.
*1, 2
Indikátor vypnutia VSC
(S. 237)
*9
Indikátor "PASSENGER AIR BAG"
( S. 49)

872. Prístrojová doska
2
Prístrojová doska
YARIS_F_WE_52D53SK

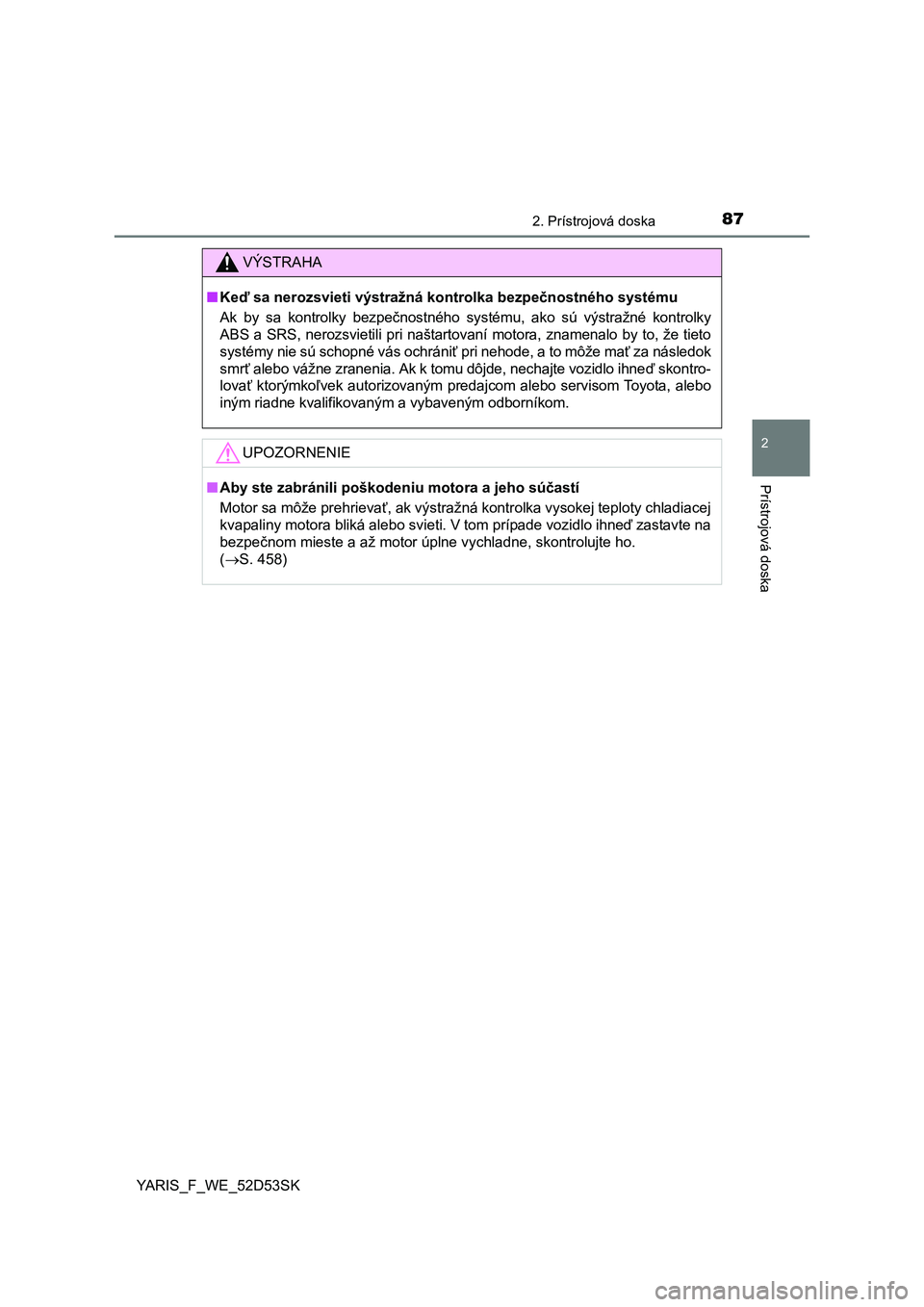

VÝSTRAHA
■Ke ď sa nerozsvieti výstražná kontrolka bezpe čnostného systému
Ak by sa kontrolky bezpeč nostného systému, ako sú výstražné kontrolky
ABS a SRS, nerozsvietili pri naštartovaní motora, znamenalo by to, že tieto
systémy nie sú schopné vás ochráni ť pri nehode, a to môže mať za následok
smr ť alebo vážne zranenia. Ak k tomu dôjde, nechajte vozidlo ihne ď skontro-
lova ť ktorýmko ľvek autorizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
UPOZORNENIE
■Aby ste zabránili poškodeniu motora a jeho sú častí
Motor sa môže prehrievať , ak výstražná kontrolka vysokej teploty chladiacej
kvapaliny motora bliká alebo svieti. V tom prípade vozidlo ihne ď zastavte na
bezpečnom mieste a až motor úplne vychladne, skontrolujte ho.
( S. 458)

882. Prístrojová doska
YARIS_F_WE_52D53SK

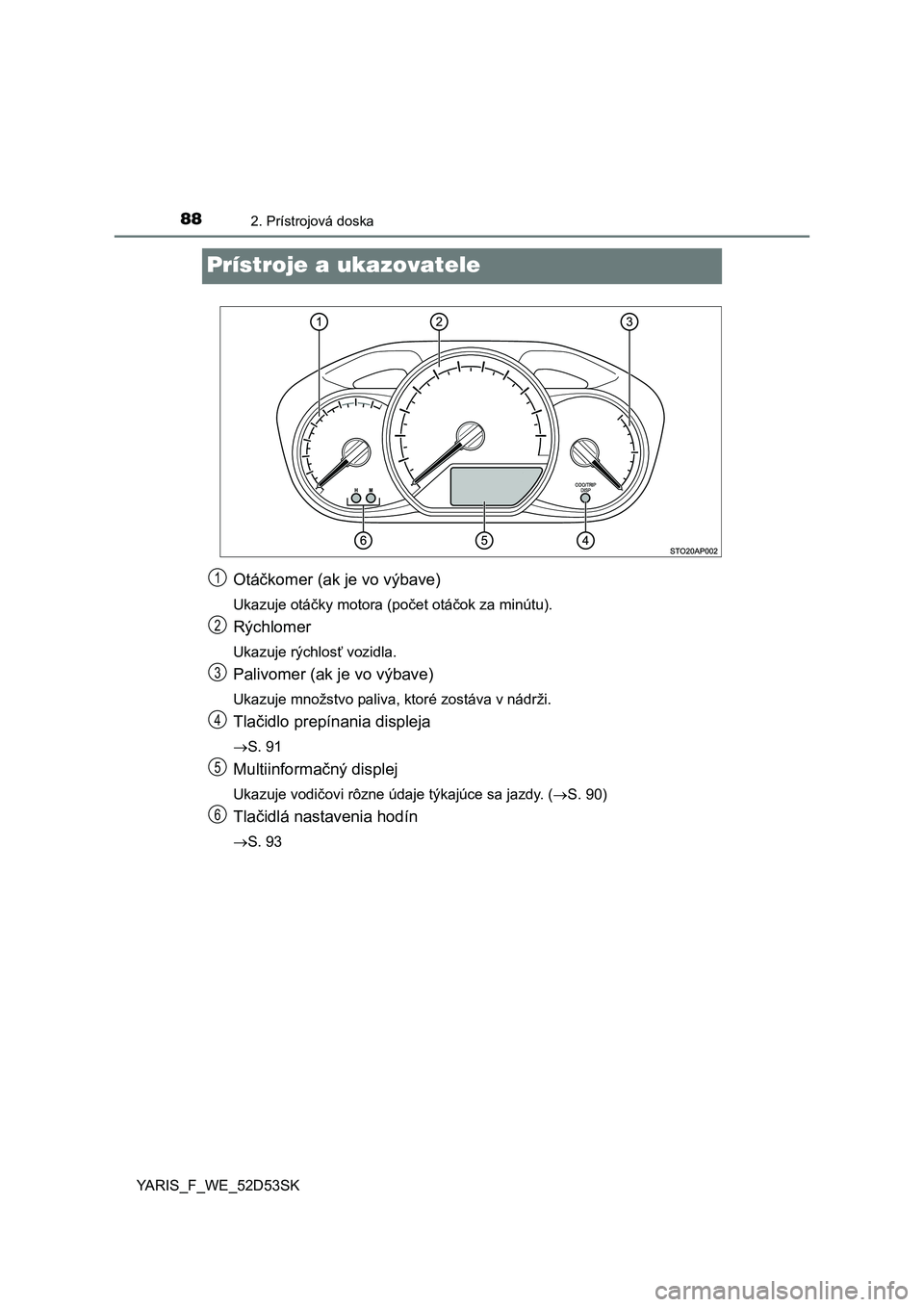

Prístroje a ukazovatele
Otáčkomer (ak je vo výbave)
Ukazuje otáčky motora (po čet otáčok za minútu).
Rýchlomer
Ukazuje rýchlosť vozidla.
Palivomer (ak je vo výbave)
Ukazuje množstvo paliva, ktoré zostáva v nádrži.
Tla čidlo prepínania displeja
S. 91
Multiinforma čný displej
Ukazuje vodi čovi rôzne údaje týkajúce sa jazdy. ( S. 90)
Tlačidlá nastavenia hodín
S. 93
1
2
3
4
5
6

892. Prístrojová doska
2
Prístrojová doska
YARIS_F_WE_52D53SK

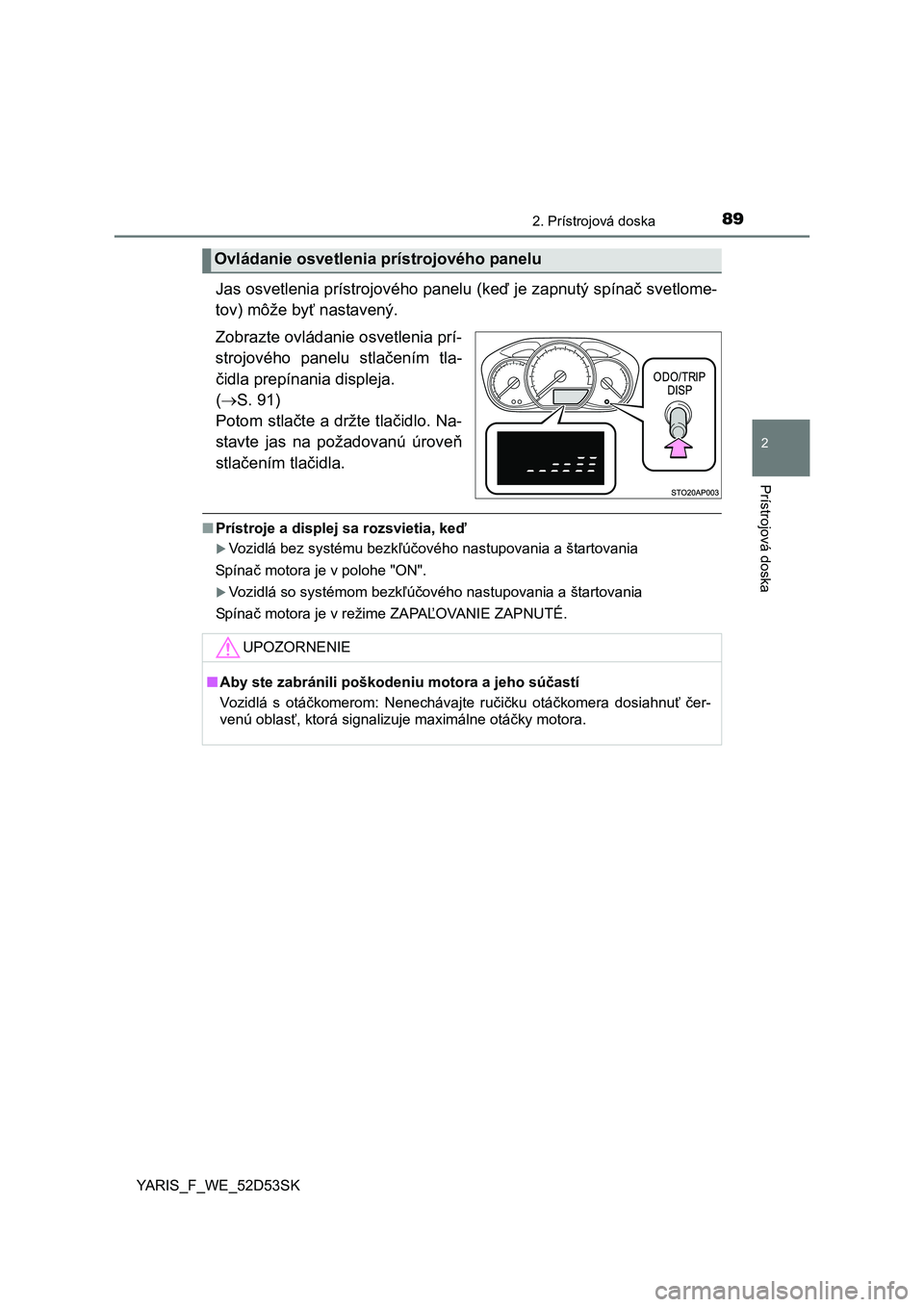

Jas osvetlenia prístrojového panelu (keď je zapnutý spína č svetlome-
tov) môže by ť nastavený.
Zobrazte ovládanie osvetlenia prí-
strojového panelu stla čením tla-
č idla prepínania displeja.
(  S. 91)
Potom stla čte a držte tlač idlo. Na-
stavte jas na požadovanú úrove ň
stla čením tla čidla.
■ Prístroje a displej sa rozsvietia, ke ď
Vozidlá bez systému bezkľúčového nastupovania a štartovania
Spínač motora je v polohe "ON".
Vozidlá so systémom bezk ľú čového nastupovania a štartovania
Spínač motora je v režime ZAPA ĽOVANIE ZAPNUTÉ.
Ovládanie osvetlenia prístrojového panelu
UPOZORNENIE
■ Aby ste zabránili poškodeniu motora a jeho sú častí
Vozidlá s otá čkomerom: Nenechávajte ru čičku otá čkomera dosiahnu ť čer-
venú oblas ť, ktorá signalizuje maximálne otáčky motora.

902. Prístrojová doska
YARIS_F_WE_52D53SK

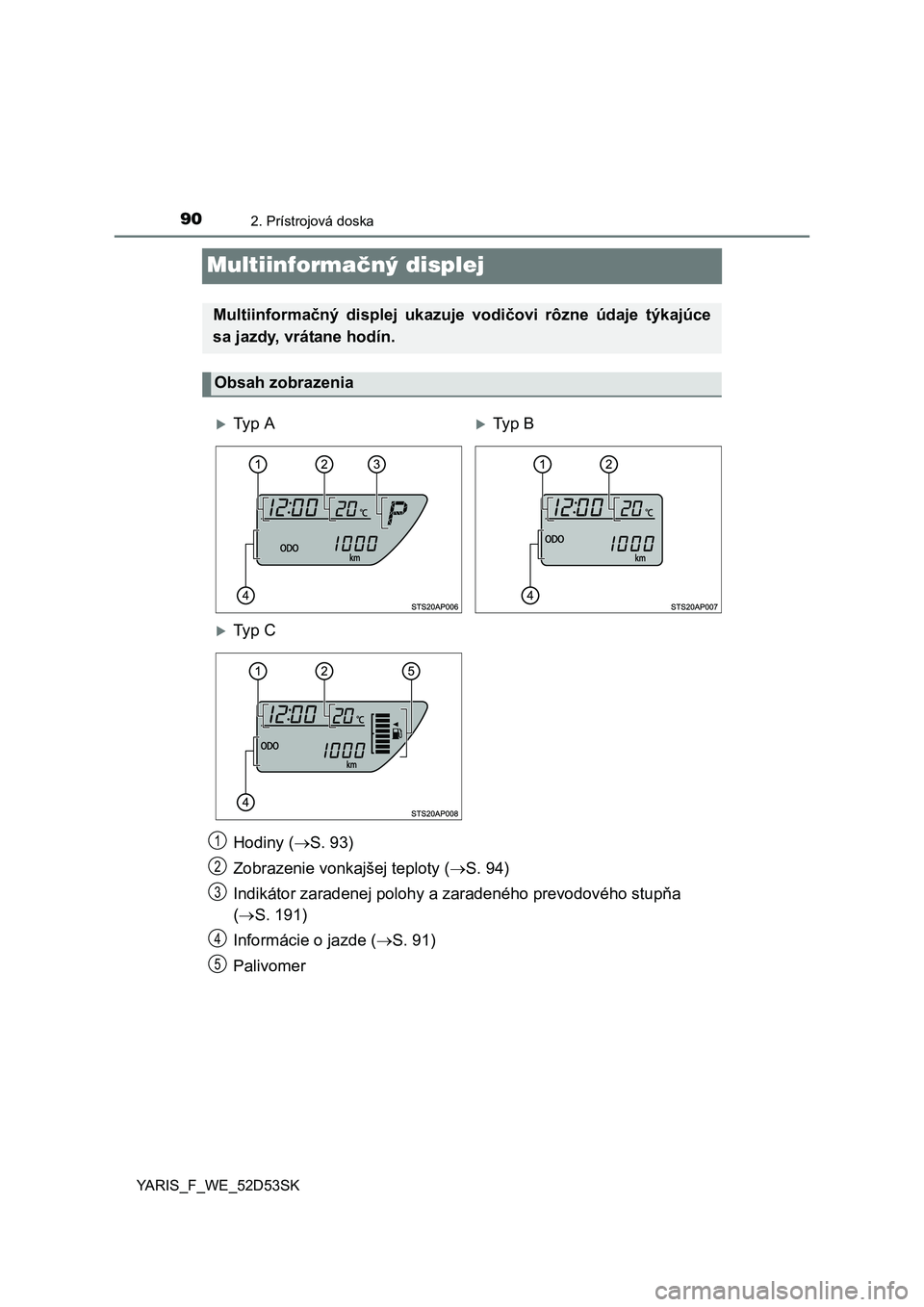

Multiinformačný displej
Hodiny (S. 93)
Zobrazenie vonkajšej teploty ( S. 94)
Indikátor zaradenej polohy a zaradeného prevodového stup ňa
(  S. 191)
Informácie o jazde ( S. 91)
Palivomer
Multiinforma čný displej ukazuje vodi čovi rôzne údaje týkajúce
sa jazdy, vrátane hodín.
Obsah zobrazenia
Ty p ATy p B
Ty p C
1
2
3
4
5
