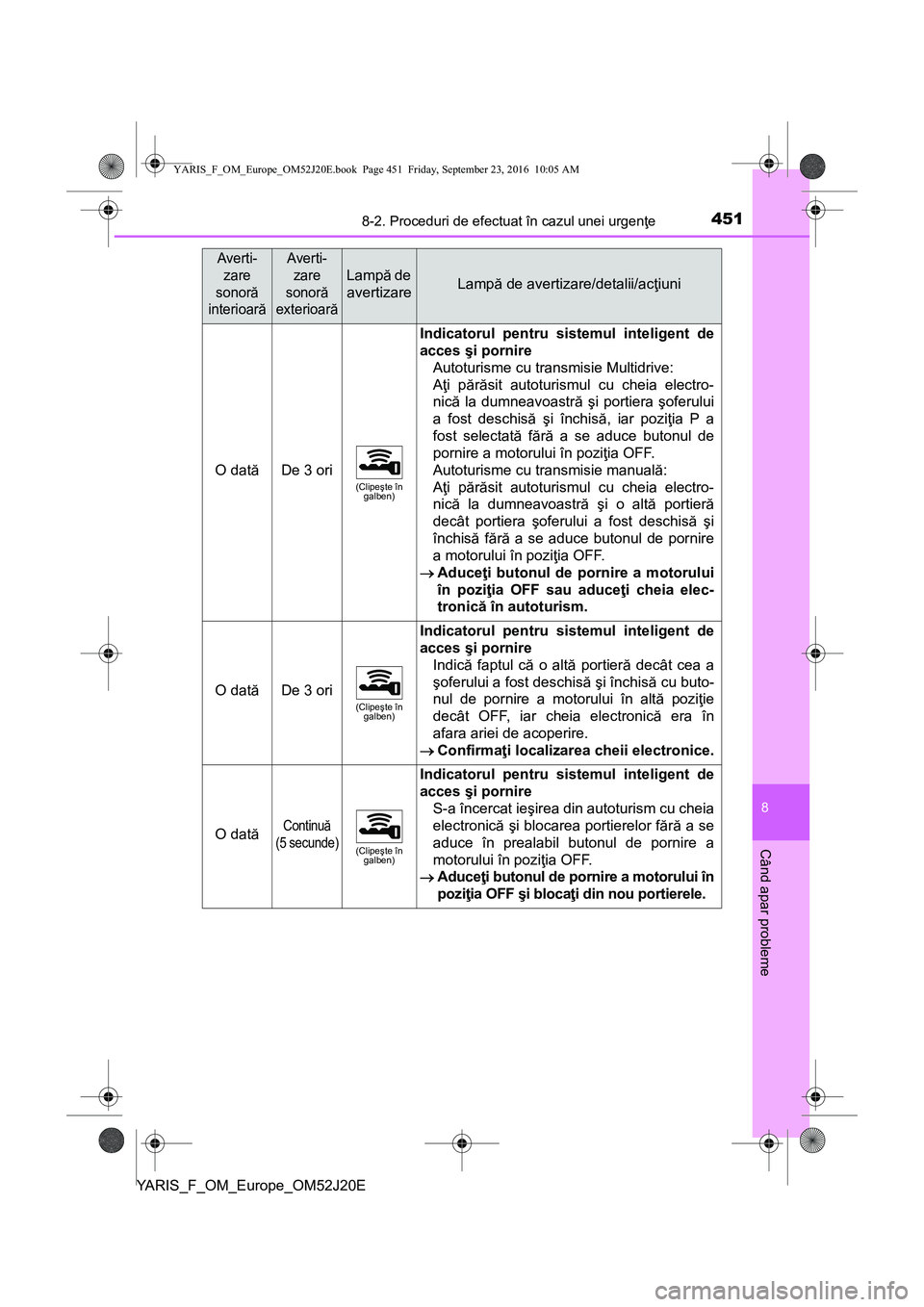

4518-2. Proceduri de efectuat în cazul unei urgenţe
8
Când apar probleme
YARIS_F_OM_Europe_OM52J20E
O datăDe 3 ori(Clipeşte în
galben)
Indicatorul pentru sistemul inteligent de
acces şi pornire
Autoturisme cu transmisie Multidrive:
Aţi părăsit autoturismul cu cheia electro-
nică la dumneavoastră şi portiera şoferului
a fost deschisă şi închisă, iar poziţia P a
fost selectată fără a se aduce butonul de
pornire a motorului în poziţia OFF.
Autoturisme cu transmisie manuală:
Aţi părăsit autoturismul cu cheia electro-
nică la dumneavoastră şi o altă portieră
decât portiera şoferului a fost deschisă şi
închisă fără a se aduce butonul de pornire
a motorului în poziţia OFF.
Aduceţi butonul de pornire a motorului
în poziţia OFF sau aduceţi cheia elec-
tronică în autoturism.
O datăDe 3 ori(Clipeşte în
galben)
Indicatorul pentru sistemul inteligent de
acces şi pornire
Indică faptul că o altă portieră decât cea a
şoferului a fost deschisă şi închisă cu buto-
nul de pornire a motorului în altă poziţie
decât OFF, iar cheia electronică era în
afara ariei de acoperire.
Confirmaţi localizarea cheii electronice.
O datăContinuă
(5 secunde)
(Clipeşte în
galben)
Indicatorul pentru sistemul inteligent de
acces şi pornire
S-a încercat ieşirea din autoturism cu cheia
electronică şi blocarea portierelor fără a se
aduce în prealabil butonul de pornire a
motorului în poziţia OFF.
Aduceţi butonul de pornire a motorului în
poziţia OFF şi blocaţi din nou portierele.
Averti-
zare
sonoră
interioarăAverti-
zare
sonoră
exterioară
Lampă de
avertizareLampă de avertizare/detalii/acţiuni
YARIS_F_OM_Europe_OM52J20E.book Page 451 Friday, September 23, 2016 10:05 AM

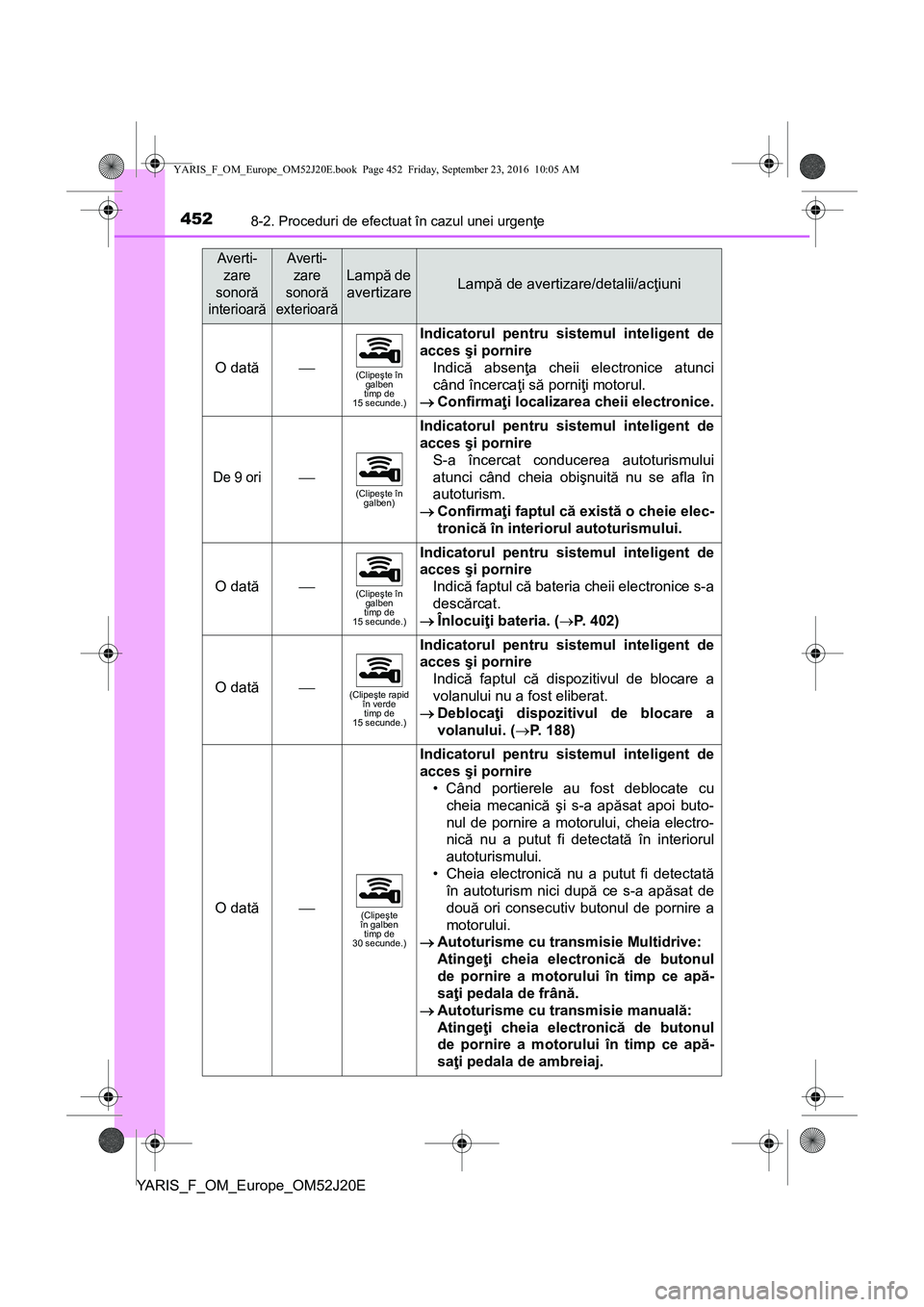

4528-2. Proceduri de efectuat în cazul unei urgenţe
YARIS_F_OM_Europe_OM52J20E
O dată(Clipeşte în
galben
timp de
15 secunde.)
Indicatorul pentru sistemul inteligent de
acces şi pornire
Indică absenţa cheii electronice atunci
când încercaţi să porniţi motorul.
Confirmaţi localizarea cheii electronice.
De 9 ori(Clipeşte în
galben)
Indicatorul pentru sistemul inteligent de
acces şi pornire
S-a încercat conducerea autoturismului
atunci când cheia obişnuită nu se afla în
autoturism.
Confirmaţi faptul că există o cheie elec-
tronică în interiorul autoturismului.
O dată(Clipeşte în
galben
timp de
15 secunde.)
Indicatorul pentru sistemul inteligent de
acces şi pornire
Indică faptul că bateria cheii electronice s-a
descărcat.
Înlocuiţi bateria. (P. 402)
O dată(Clipeşte rapid
în verde
timp de
15 secunde.)
Indicatorul pentru sistemul inteligent de
acces şi pornire
Indică faptul că dispozitivul de blocare a
volanului nu a fost eliberat.
Deblocaţi dispozitivul de blocare a
volanului. (P. 188)
O dată(Clipeşte
în galben
timp de
30 secunde.)
Indicatorul pentru sistemul inteligent de
acces şi pornire
• Când portierele au fost deblocate cu
cheia mecanică şi s-a apăsat apoi buto-
nul de pornire a motorului, cheia electro-
nică nu a putut fi detectată în interiorul
autoturismului.
• Cheia electronică nu a putut fi detectată
în autoturism nici după ce s-a apăsat de
două ori consecutiv butonul de pornire a
motorului.
Autoturisme cu transmisie Multidrive:
Atingeţi cheia electronică de butonul
de pornire a motorului în timp ce apă-
saţi pedala de frână.
Autoturisme cu transmisie manuală:
Atingeţi cheia electronică de butonul
de pornire a motorului în timp ce apă-
saţi pedala de ambreiaj.
Averti-
zare
sonoră
interioarăAverti-
zare
sonoră
exterioară
Lampă de
avertizareLampă de avertizare/detalii/acţiuni
YARIS_F_OM_Europe_OM52J20E.book Page 452 Friday, September 23, 2016 10:05 AM

4538-2. Proceduri de efectuat în cazul unei urgenţe
8
Când apar probleme
YARIS_F_OM_Europe_OM52J20E

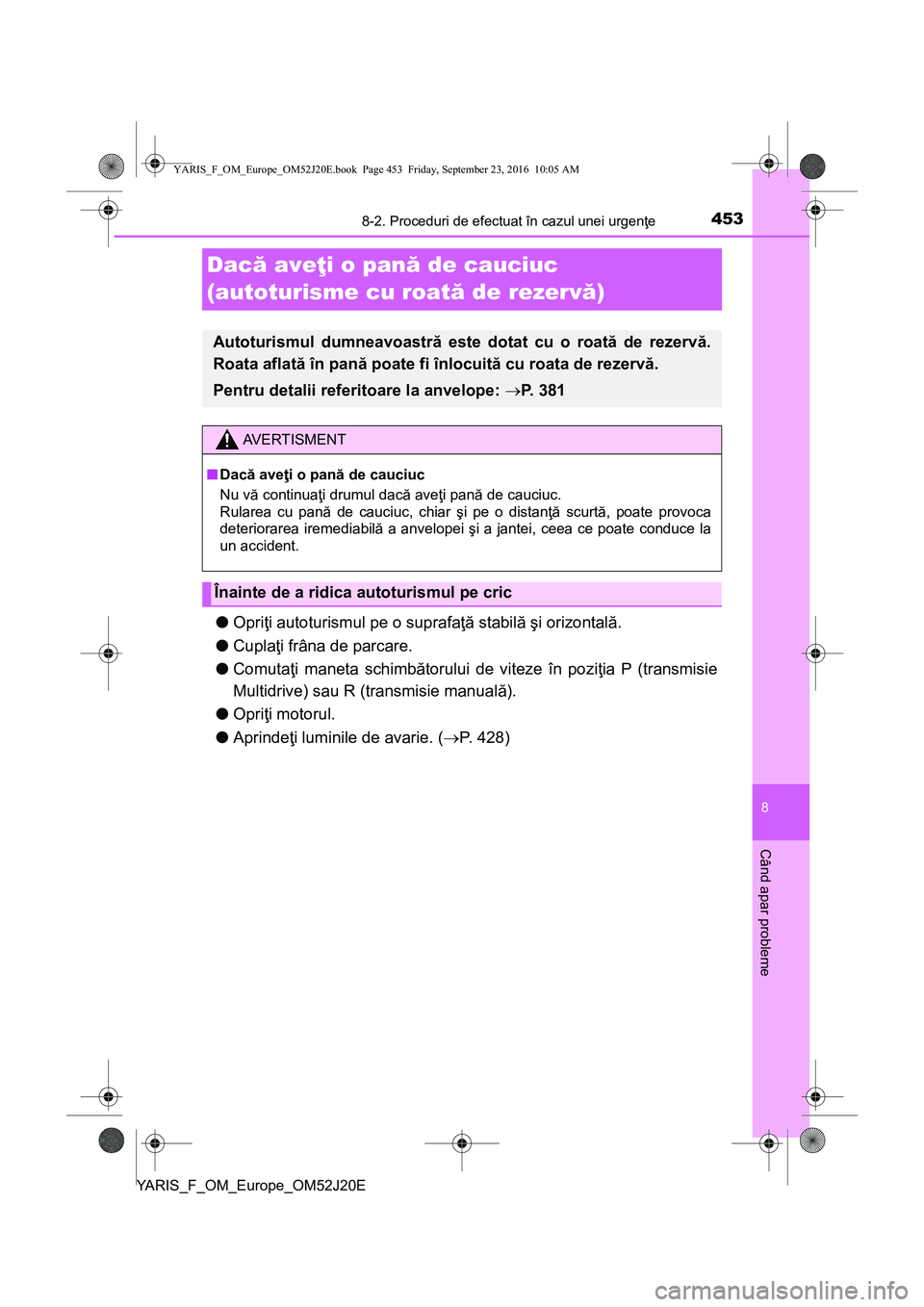

Dacă aveţi o pană de cauciuc
(autoturisme cu roată de rezervă)
●Opriţi autoturismul pe o suprafaţă stabilă şi orizontală.
●Cuplaţi frâna de parcare.
●Comutaţi maneta schimbătorului de viteze în poziţia P (transmisie
Multidrive) sau R (transmisie manuală).
●Opriţi motorul.
●Aprindeţi luminile de avarie. (P. 428)
Autoturismul dumneavoastră este dotat cu o roată de rezervă.
Roata aflată în pană poate fi înlocuită cu roata de rezervă.
Pentru detalii referitoare la anvelope: P. 381
AVERTISMENT
■Dacă aveţi o pană de cauciuc
Nu vă continuaţi drumul dacă aveţi pană de cauciuc.
Rularea cu pană de cauciuc, chiar şi pe o distanţă scurtă, poate provoca
deteriorarea iremediabilă a anvelopei şi a jantei, ceea ce poate conduce la
un accident.
Înainte de a ridica autoturismul pe cric
YARIS_F_OM_Europe_OM52J20E.book Page 453 Friday, September 23, 2016 10:05 AM

4548-2. Proceduri de efectuat în cazul unei urgenţe
YARIS_F_OM_Europe_OM52J20E■

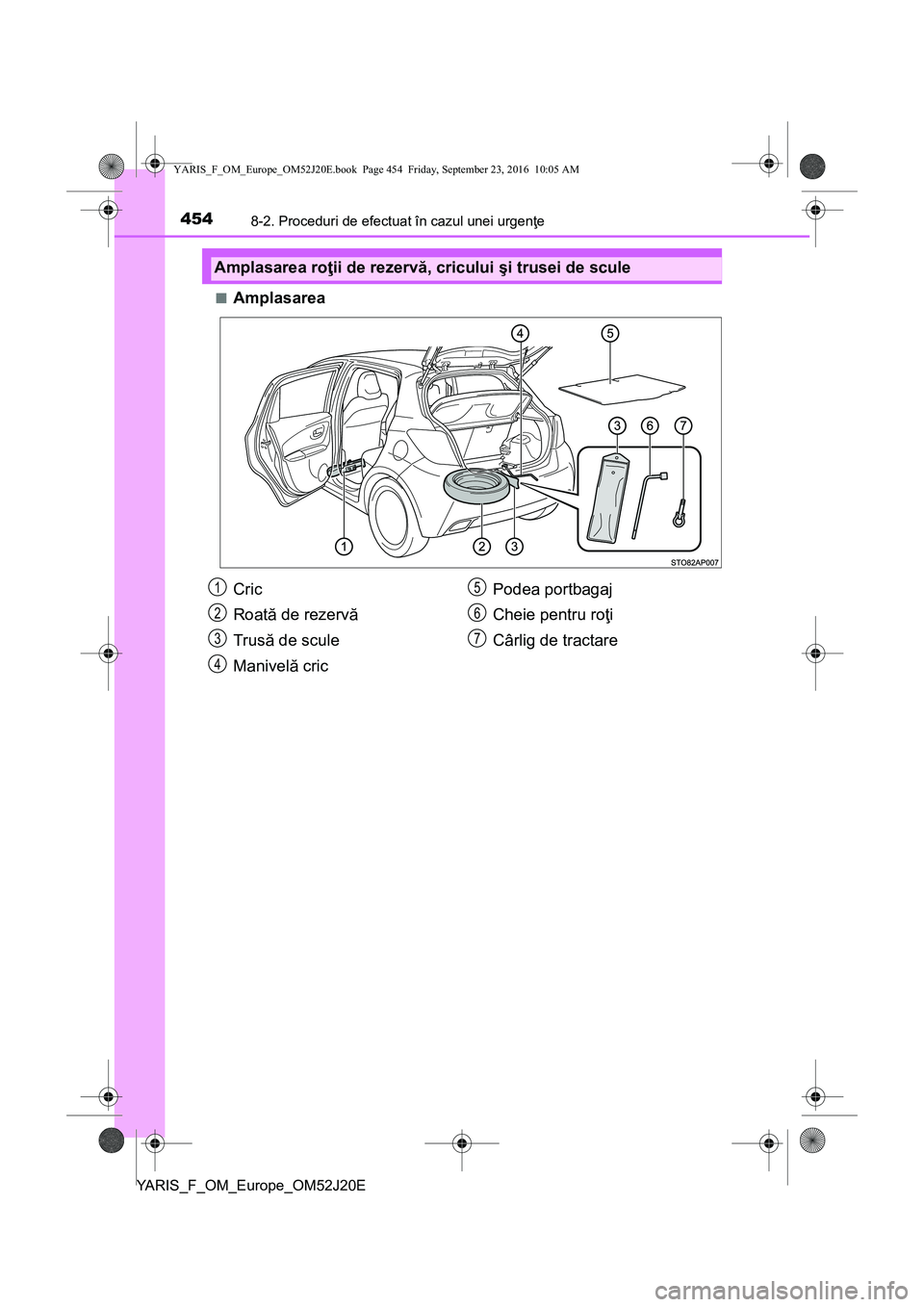

Amplasarea
Amplasarea roţii de rezervă, cricului şi trusei de scule
Cric
Roată de rezervă
Trusă de scule
Manivelă cricPodea portbagaj
Cheie pentru roţi
Cârlig de tractare1
2
3
4
5
6
7
YARIS_F_OM_Europe_OM52J20E.book Page 454 Friday, September 23, 2016 10:05 AM

4558-2. Proceduri de efectuat în cazul unei urgenţe
8
Când apar probleme
YARIS_F_OM_Europe_OM52J20E

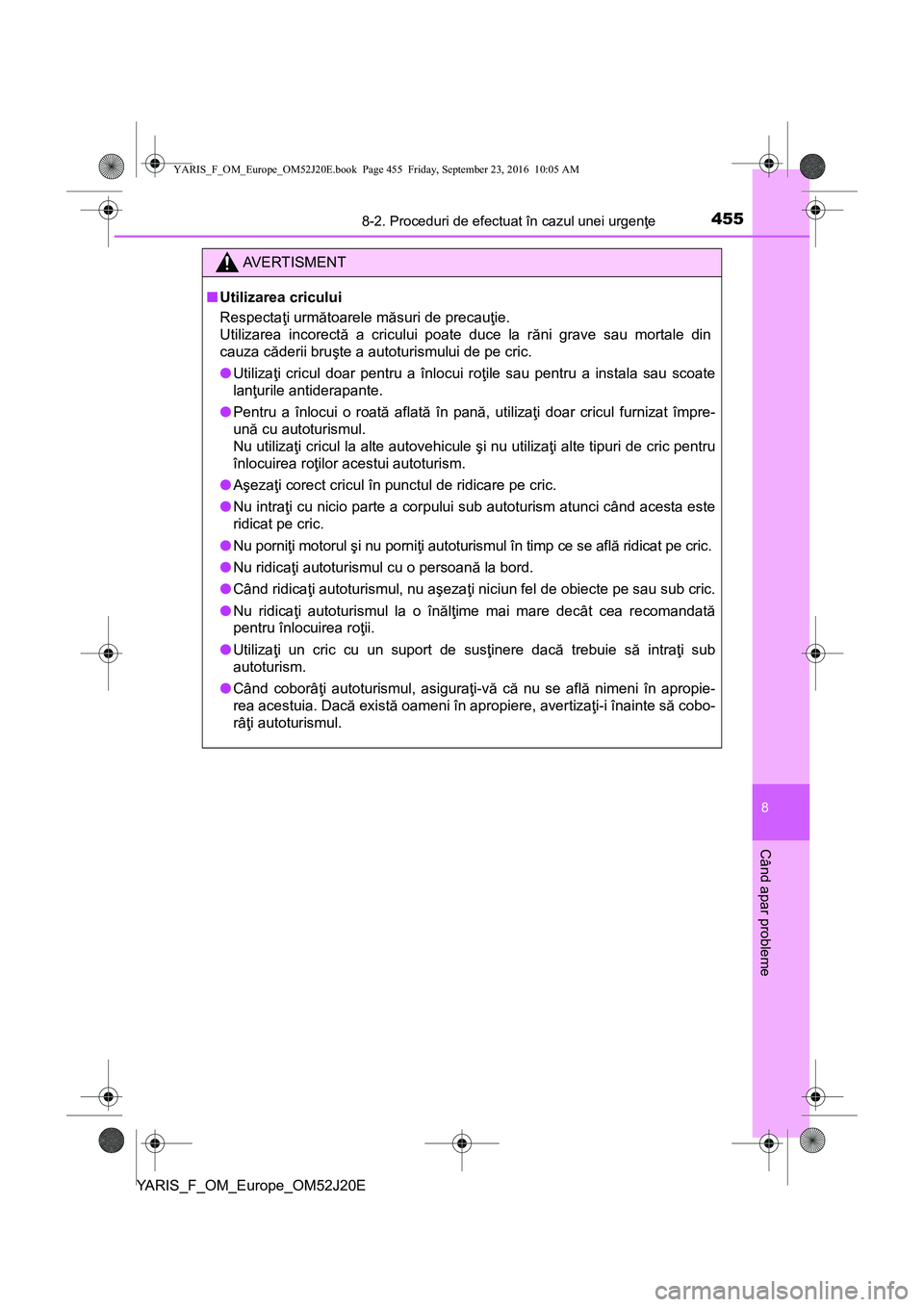

AVERTISMENT
■Utilizarea cricului
Respectaţi următoarele măsuri de precauţie.
Utilizarea incorectă a cricului poate duce la răni grave sau mortale din
cauza căderii bruşte a autoturismului de pe cric.
●Utilizaţi cricul doar pentru a înlocui roţile sau pentru a instala sau scoate
lanţurile antiderapante.
●Pentru a înlocui o roată aflată în pană, utilizaţi doar cricul furnizat împre-
ună cu autoturismul.
Nu utilizaţi cricul la alte autovehicule şi nu utilizaţi alte tipuri de cric pentru
înlocuirea roţilor acestui autoturism.
●Aşezaţi corect cricul în punctul de ridicare pe cric.
●Nu intraţi cu nicio parte a corpului sub autoturism atunci când acesta este
ridicat pe cric.
●Nu porniţi motorul şi nu porniţi autoturismul în timp ce se află ridicat pe cric.
●Nu ridicaţi autoturismul cu o persoană la bord.
●Când ridicaţi autoturismul, nu aşezaţi niciun fel de obiecte pe sau sub cric.
●Nu ridicaţi autoturismul la o înălţime mai mare decât cea recomandată
pentru înlocuirea roţii.
●
Utilizaţi un cric cu un suport de susţinere dacă trebuie să intraţi sub
autoturism.
●Când coborâţi autoturismul, asiguraţi-vă că nu se află nimeni în apropie-
rea acestuia. Dacă există oameni în apropiere, avertizaţi-i înainte să cobo-
râţi autoturismul.
YARIS_F_OM_Europe_OM52J20E.book Page 455 Friday, September 23, 2016 10:05 AM

4568-2. Proceduri de efectuat în cazul unei urgenţe
YARIS_F_OM_Europe_OM52J20E

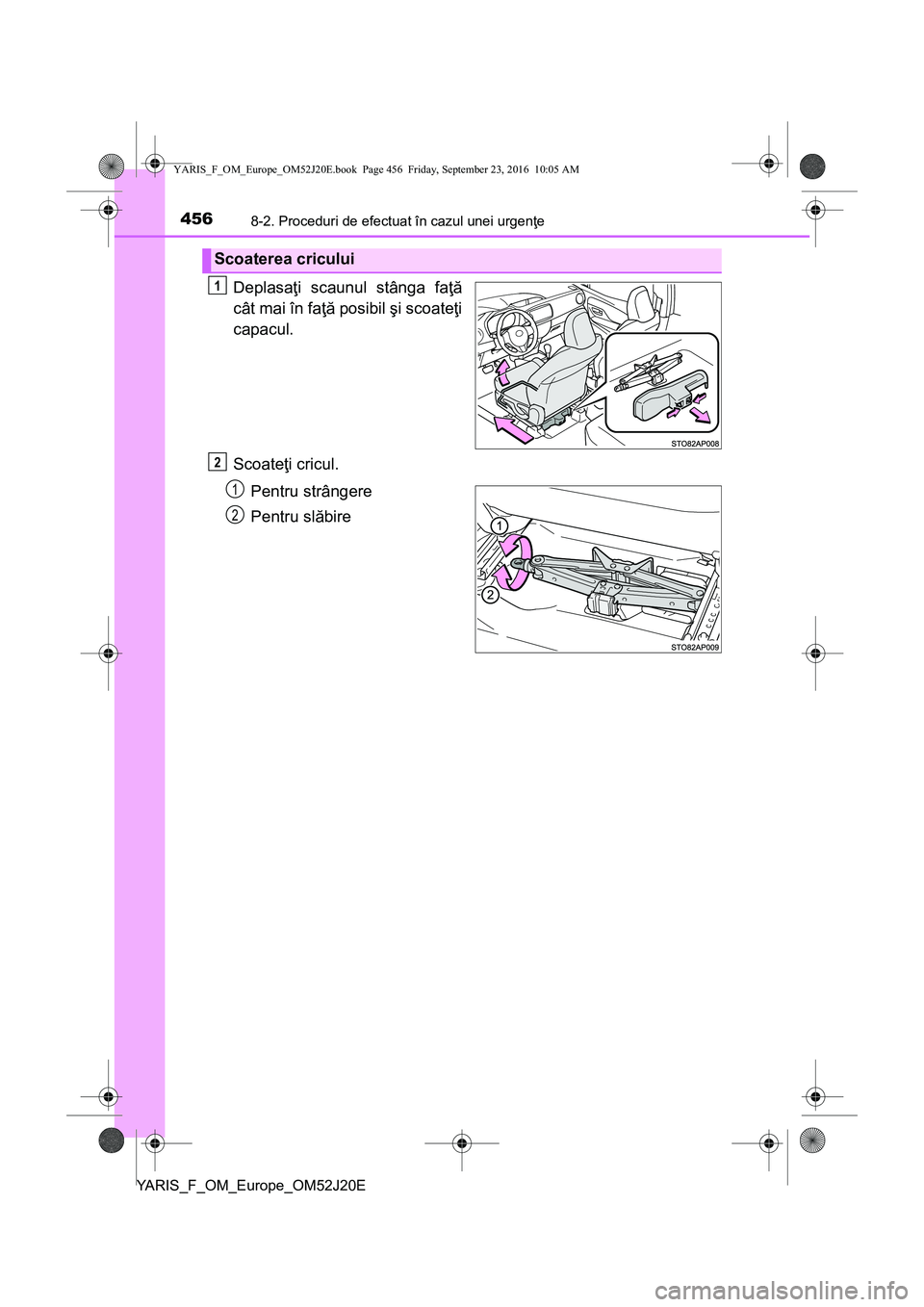

Deplasaţi scaunul stânga faţă
cât mai în faţă posibil şi scoateţi
capacul.
Scoateţi cricul.
Pentru strângere
Pentru slăbire
Scoaterea cricului
1
2
1
2
YARIS_F_OM_Europe_OM52J20E.book Page 456 Friday, September 23, 2016 10:05 AM

4578-2. Proceduri de efectuat în cazul unei urgenţe
8
Când apar probleme
YARIS_F_OM_Europe_OM52J20E

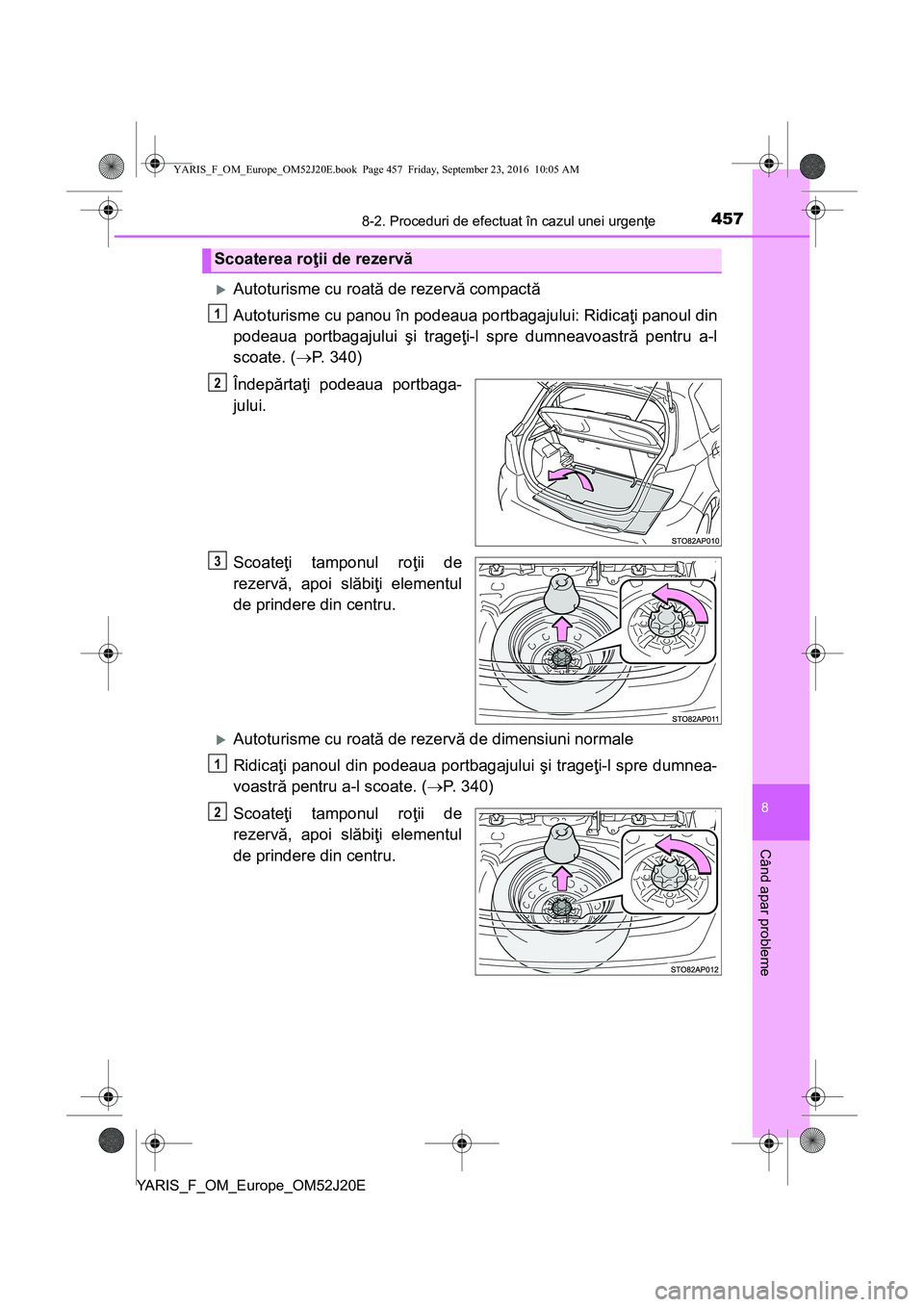

Autoturisme cu roată de rezervă compactă
Autoturisme cu panou în podeaua portbagajului: Ridicaţi panoul din
podeaua portbagajului şi trageţi-l spre dumneavoastră pentru a-l
scoate. (P. 340)
Îndepărtaţi podeaua portbaga-
jului.
Scoateţi tamponul roţii de
rezervă, apoi slăbiţi elementul
de prindere din centru.
Autoturisme cu roată de rezervă de dimensiuni normale
Ridicaţi panoul din podeaua portbagajului şi trageţi-l spre dumnea-
voastră pentru a-l scoate. (P. 340)
Scoateţi tamponul roţii de
rezervă, apoi slăbiţi elementul
de prindere din centru.
Scoaterea roţii de rezervă
1
2
3
1
2
YARIS_F_OM_Europe_OM52J20E.book Page 457 Friday, September 23, 2016 10:05 AM

4588-2. Proceduri de efectuat în cazul unei urgenţe
YARIS_F_OM_Europe_OM52J20E

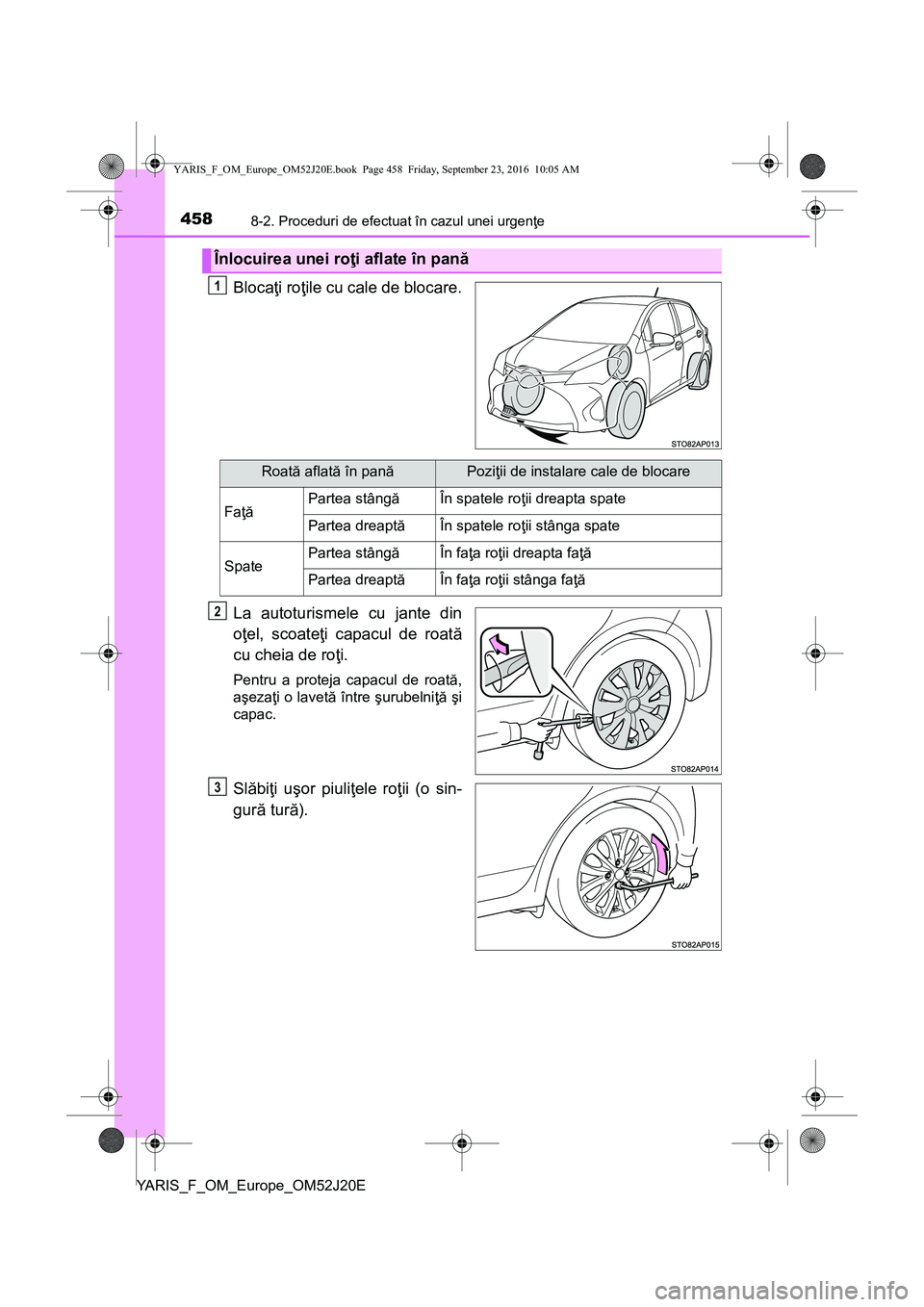

Blocaţi roţile cu cale de blocare.
La autoturismele cu jante din
oţel, scoateţi capacul de roată
cu cheia de roţi.
Pentru a proteja capacul de roată,
aşezaţi o lavetă între şurubelniţă şi
capac.
Slăbiţi uşor piuliţele roţii (o sin-
gură tură).
Înlocuirea unei roţi aflate în pană
1
Roată aflată în panăPoziţii de instalare cale de blocare
FaţăPartea stângăÎn spatele roţii dreapta spate
Partea dreaptăÎn spatele roţii stânga spate
SpatePartea stângăÎn faţa roţii dreapta faţă
Partea dreaptăÎn faţa roţii stânga faţă
2
3
YARIS_F_OM_Europe_OM52J20E.book Page 458 Friday, September 23, 2016 10:05 AM

4598-2. Proceduri de efectuat în cazul unei urgenţe
8
Când apar probleme
YARIS_F_OM_Europe_OM52J20E

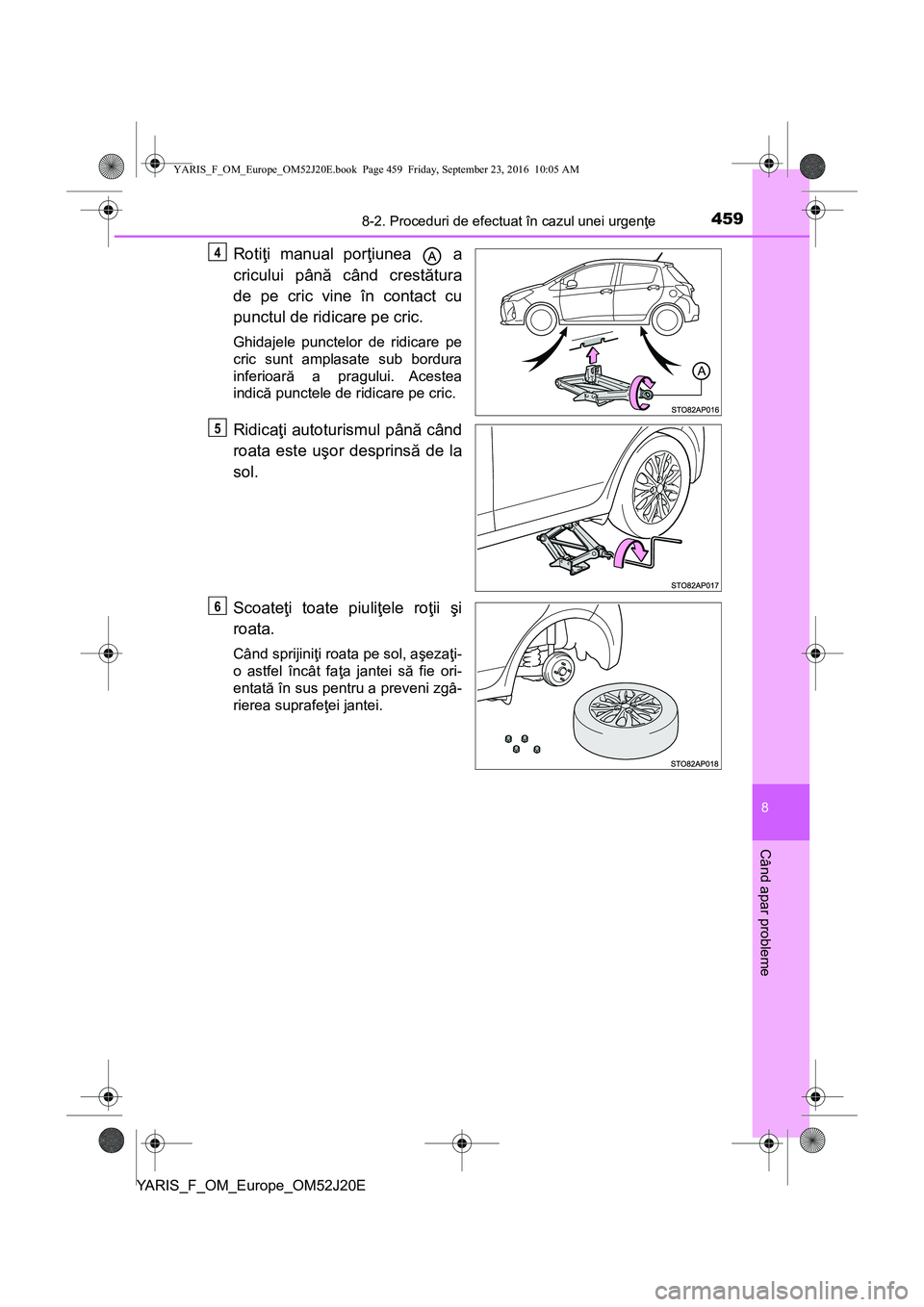

Rotiţi manual porţiunea a
cricului până când crestătura
de pe cric vine în contact cu
punctul de ridicare pe cric.
Ghidajele punctelor de ridicare pe
cric sunt amplasate sub bordura
inferioară a pragului. Acestea
indică punctele de ridicare pe cric.
Ridicaţi autoturismul până când
roata este uşor desprinsă de la
sol.
Scoateţi toate piuliţele roţii şi
roata.
Când sprijiniţi roata pe sol, aşezaţi-
o astfel încât faţa jantei să fie ori-
entată în sus pentru a preveni zgâ-
rierea suprafeţei jantei.
4
5
6
YARIS_F_OM_Europe_OM52J20E.book Page 459 Friday, September 23, 2016 10:05 AM

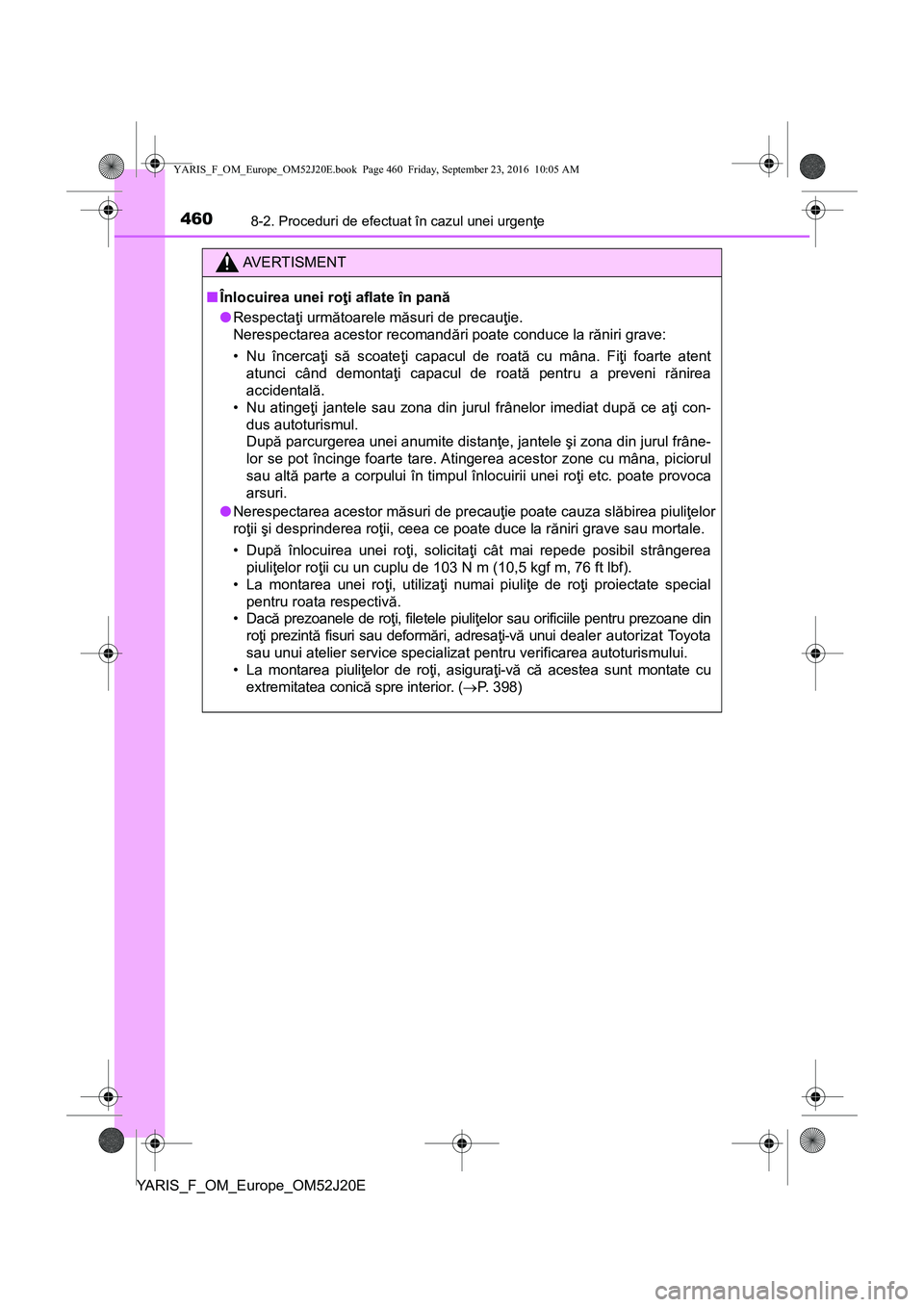

4608-2. Proceduri de efectuat în cazul unei urgenţe
YARIS_F_OM_Europe_OM52J20E
AVERTISMENT
■Înlocuirea unei roţi aflate în pană
●Respectaţi următoarele măsuri de precauţie.
Nerespectarea acestor recomandări poate conduce la răniri grave:
• Nu încercaţi să scoateţi capacul de roată cu mâna. Fiţi foarte atent
atunci când demontaţi capacul de roată pentru a preveni rănirea
accidentală.
• Nu atingeţi jantele sau zona din jurul frânelor imediat după ce aţi con-
dus autoturismul.
După parcurgerea unei anumite distanţe, jantele şi zona din jurul frâne-
lor se pot încinge foarte tare. Atingerea acestor zone cu mâna, piciorul
sau altă parte a corpului în timpul înlocuirii unei roţi etc. poate provoca
arsuri.
●Nerespectarea acestor măsuri de precauţie poate cauza slăbirea piuliţelor
roţii şi desprinderea roţii, ceea ce poate duce la răniri grave sau mortale.
•După înlocuirea unei roţi, solicitaţi cât mai repede posibil strângerea
piuliţelor roţii cu un cuplu de 103 N m (10,5 kgf m, 76 ft lbf).
• La montarea unei roţi, utilizaţi numai piuliţ
e de roţi proiectate special
pentru roata respectivă.
•Dacă prezoanele de roţi, filetele piuliţelor sau orificiile pentru prezoane din
roţi prezintă fisuri sau deformări, adresaţi-vă unui dealer autorizat Toyota
sau unui atelier service specializat pentru verificarea autoturismului.
• La montarea piuliţelor de roţi, asiguraţi-vă că acestea sunt montate cu
extremitatea conică spre interior. (P. 398)
