TOYOTA YARIS CROSS 2021 Kasutusjuhend (in Estonian)

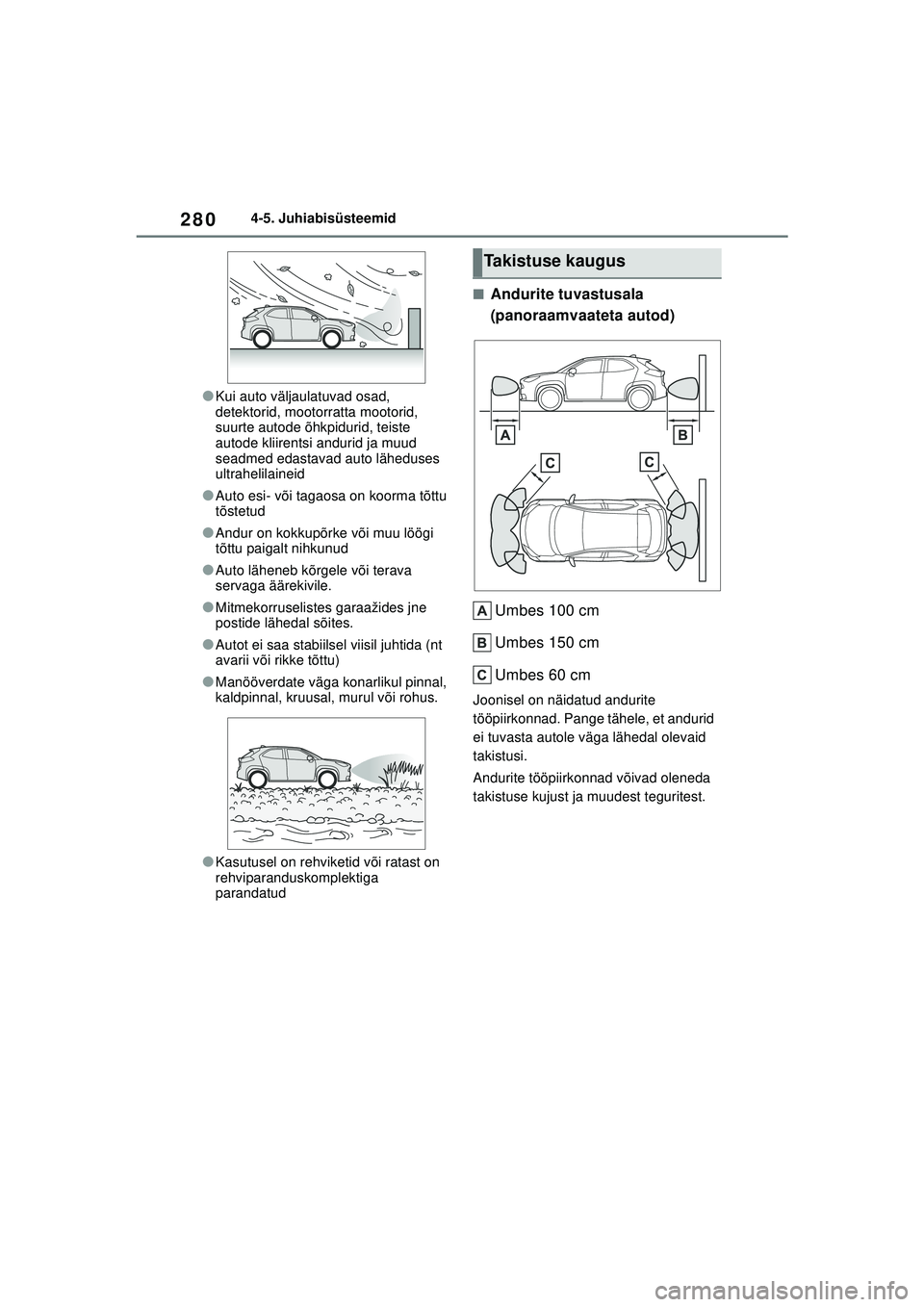

280
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
●Kui auto väljaulatuvad osad,
detektorid, mootorratta mootorid,
suurte autode õhkpidurid, teiste
autode kliirentsi andurid ja muud
seadmed edastavad auto läheduses
ultrahelilaineid
●Auto esi- või tagaosa on koorma tõttu
tõstetud
●Andur on kokkupõrke või muu löögi
tõttu paigalt nihkunud
●Auto läheneb kõrgele või terava
servaga äärekivile.
●Mitmekorruselistes garaažides jne
postide lähedal sõites.
●Autot ei saa stabiilsel viisil juhtida (nt
avarii või rikke tõttu)
●Manööverdate väga konarlikul pinnal,
kaldpinnal, kruusal, murul või rohus.
●Kasutusel on rehviketid või ratast on
rehviparanduskomplektiga
parandatud
■Andurite tuvastusala
(panoraamvaateta autod)Umbes 100 cm
Umbes 150 cm
Umbes 60 cm
Joonisel on näidatud andurite
tööpiirkonnad. Pange tähele, et andurid
ei tuvasta autole väga lähedal olevaid
takistusi.
Andurite tööpiirkonnad võivad oleneda
takistuse kujust ja muudest teguritest.
Takistuse kaugus
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 280 Wednesday, July 7, 2021 8:20 AM

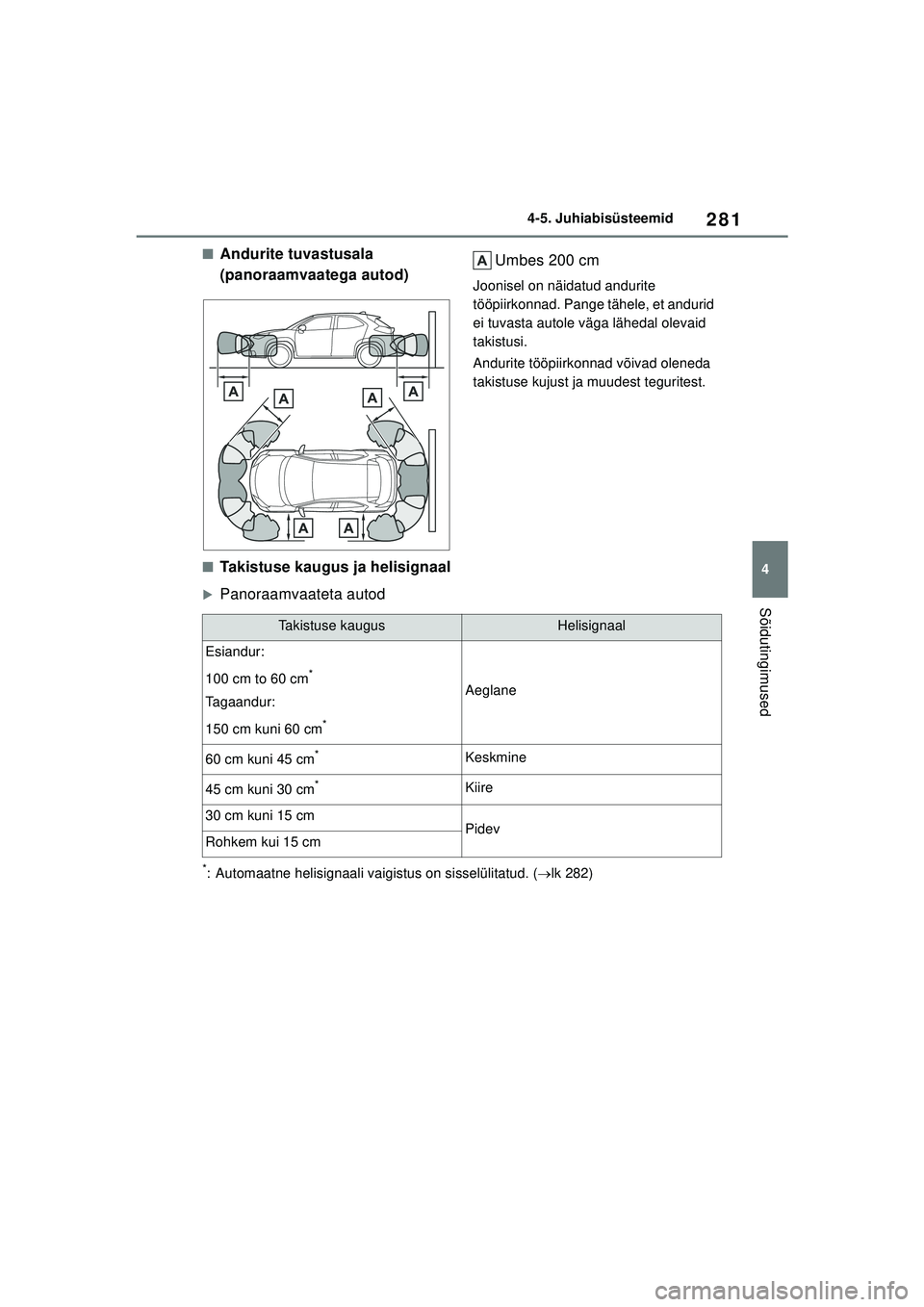

281
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
■Andurite tuvastusala
(panoraamvaatega autod)Umbes 200 cm
Joonisel on näidatud andurite
tööpiirkonnad. Pange tähele, et andurid
ei tuvasta autole väga lähedal olevaid
takistusi.
Andurite tööpiirkonnad võivad oleneda
takistuse kujust ja muudest teguritest.
■Takistuse kaugus ja helisignaal
XPanoraamvaateta autod
*: Automaatne helisignaali vaigistus on sisselülitatud. (
lk 282)
Takistuse kaugusHelisignaal
Esiandur:
100 cm to 60 cm
*
Tagaandur:
150 cm kuni 60 cm
*
Aeglane
60 cm kuni 45 cm*Keskmine
45 cm kuni 30 cm*Kiire
30 cm kuni 15 cmPidevRohkem kui 15 cm
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 281 Wednesday, July 7, 2021 8:20 AM

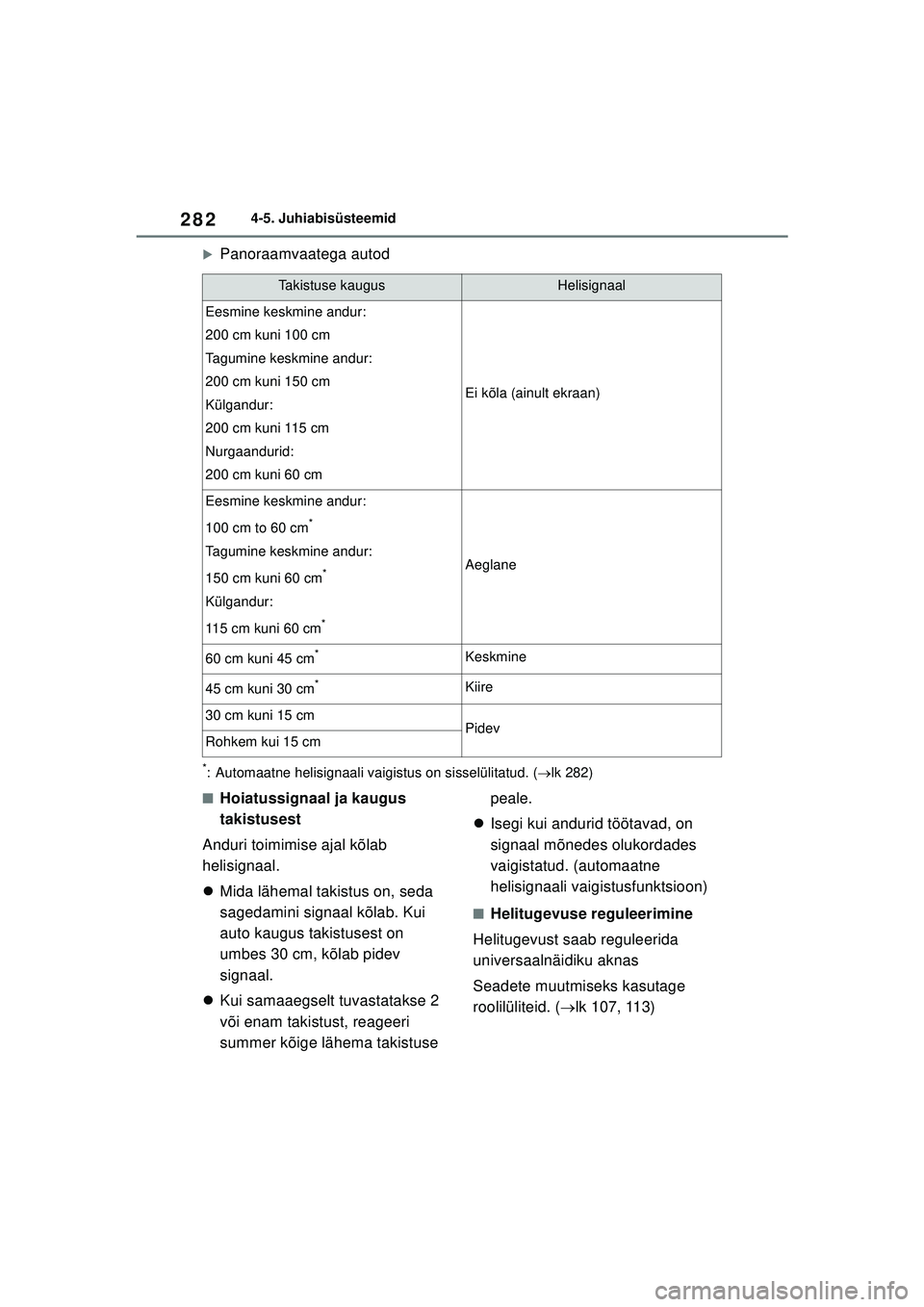

282
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
XPanoraamvaatega autod
*: Automaatne helisignaali vaigistus on sisselülitatud. (lk 282)
■Hoiatussignaal ja kaugus
takistusest
Anduri toimimise ajal kõlab
helisignaal.
 Mida lähemal takistus on, seda
sagedamini signaal kõlab. Kui
auto kaugus takistusest on
umbes 30 cm, kõlab pidev
signaal.
 Kui samaaegselt tuvastatakse 2
või enam takistust, reageeri
summer kõige lähema takistuse peale.
 Isegi kui andurid töötavad, on
signaal mõnedes olukordades
vaigistatud. (automaatne
helisignaali vaigistusfunktsioon)
■Helitugevuse reguleerimine
Helitugevust saab reguleerida
universaalnäidiku aknas
Seadete muutmiseks kasutage
roolilüliteid. ( lk 107, 113)
Takistuse kaugusHelisignaal
Eesmine keskmine andur:
200 cm kuni 100 cm
Tagumine keskmine andur:
200 cm kuni 150 cm
Külgandur:
200 cm kuni 115 cm
Nurgaandurid:
200 cm kuni 60 cm
Ei kõla (ainult ekraan)
Eesmine keskmine andur:
100 cm to 60 cm
*
Tagumine keskmine andur:
150 cm kuni 60 cm
*
Külgandur:
115 cm kuni 60 cm
*
Aeglane
60 cm kuni 45 cm*Keskmine
45 cm kuni 30 cm*Kiire
30 cm kuni 15 cmPidevRohkem kui 15 cm
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 282 Wednesday, July 7, 2021 8:20 AM

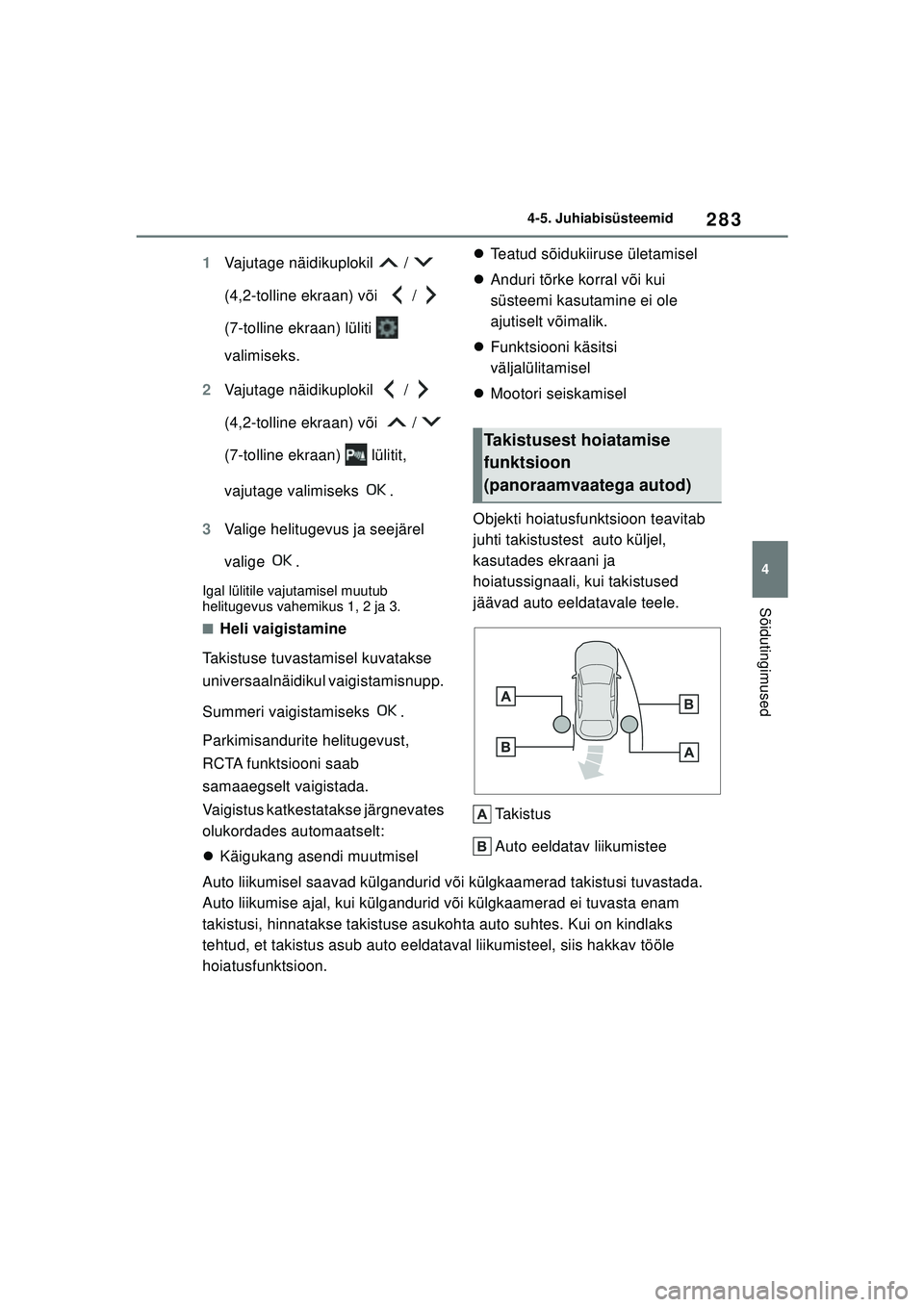

283
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
1Vajutage näidikuplokil /
(4,2-tolline ekraan) või /
(7-tolline ekraan) lüliti
valimiseks.
2 Vajutage näidikuplokil /
(4,2-tolline ekraan) või /
(7-tolline ekraan) lülitit,
vajutage valimiseks .
3 Valige helitugevus ja seejärel
valige .
Igal lülitile vajutamisel muutub
helitugevus vahemikus 1, 2 ja 3.
■Heli vaigistamine
Takistuse tuvastamisel kuvatakse
universaalnäidikul vaigistamisnupp.
Summeri vaigistamiseks .
Parkimisandurite helitugevust,
RCTA funktsiooni saab
samaaegselt vaigistada.
Vaigistus katkestatakse järgnevates
olukordades automaatselt:
 Käigukang asendi muutmisel 
Teatud sõidukiiruse ületamisel
 Anduri tõrke korral või kui
süsteemi kasutamine ei ole
ajutiselt võimalik.
 Funktsiooni käsitsi
väljalülitamisel
 Mootori seiskamisel
Objekti hoiatusfunktsioon teavitab
juhti takistustest auto küljel,
kasutades ekraani ja
hoiatussignaali, kui takistused
jäävad auto eeldatavale teele.
Takistus
Auto eeldatav liikumistee
Auto liikumisel saavad külgandurid või külgkaamerad takistusi tuvastada.
Auto liikumise ajal, kui külgandurid või külgkaamerad ei tuvasta enam
takistusi, hinnatakse takistuse asukohta auto suhtes. Kui on kindlaks
tehtud, et takistus asub auto eeldataval liikumisteel, siis hakkav tööle
hoiatusfunktsioon.
Takistusest hoiatamise
funktsioon
(panoraamvaatega autod)
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 283 Wednesday, July 7, 2021 8:20 AM

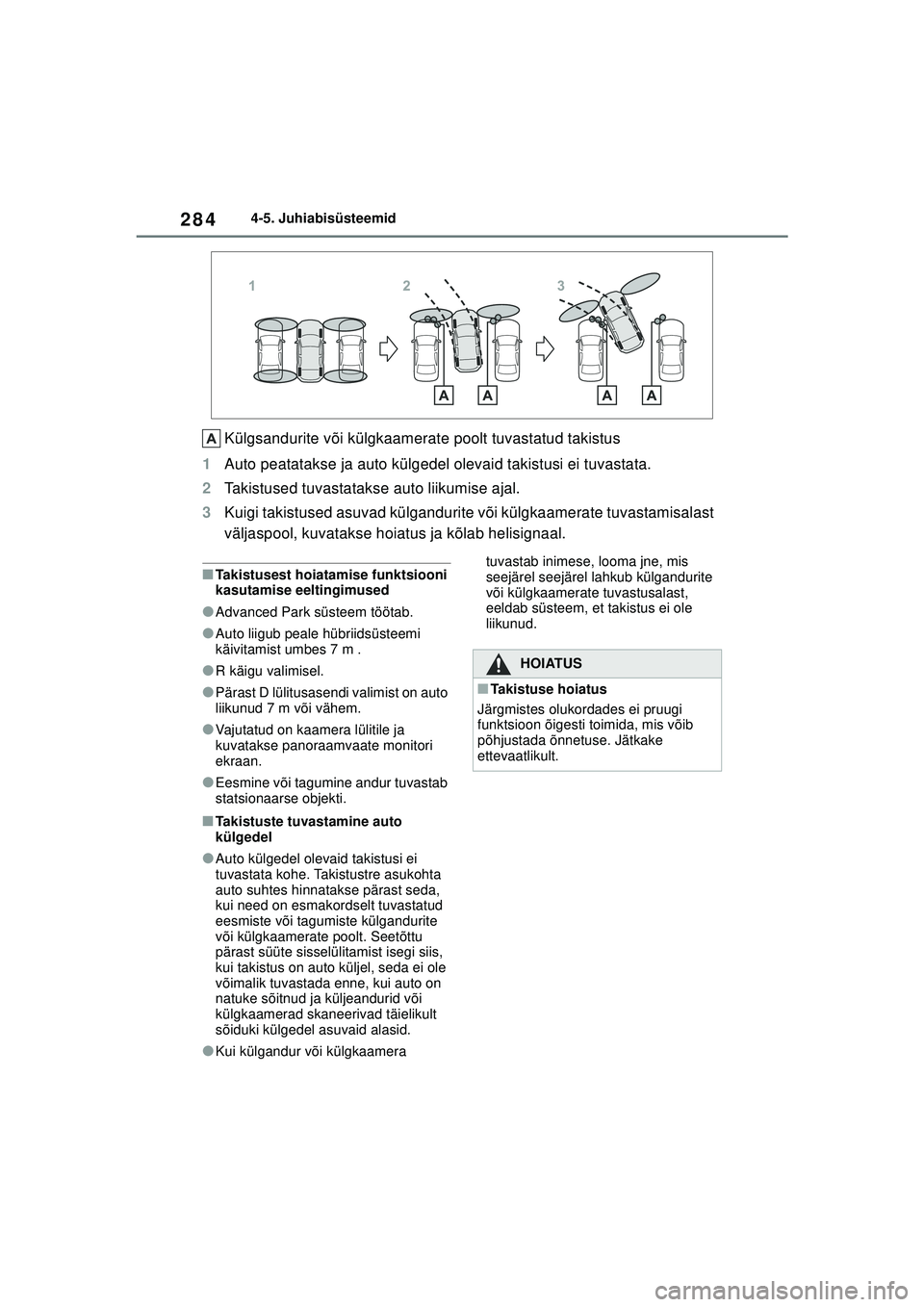

284
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Külgsandurite või külgkaamerate poolt tuvastatud takistus
1 Auto peatatakse ja auto külgedel olevaid takistusi ei tuvastata.
2 Takistused tuvastatakse auto liikumise ajal.
3 Kuigi takistused asuvad külgandurite või külgkaamerate tuvastamisalast
väljaspool, kuvatakse hoiatus ja kõlab helisignaal.
■Takistusest hoiatamise funktsiooni
kasutamise eeltingimused
●Advanced Park süsteem töötab.
●Auto liigub peale hübriidsüsteemi
käivitamist umbes 7 m .
●R käigu valimisel.
●Pärast D lülitusasendi valimist on auto
liikunud 7 m või vähem.
●Vajutatud on kaamera lülitile ja
kuvatakse panoraamvaate monitori
ekraan.
●Eesmine või tagumine andur tuvastab
statsionaarse objekti.
■Takistuste tuvastamine auto
külgedel
●Auto külgedel olevaid takistusi ei
tuvastata kohe. Takistustre asukohta
auto suhtes hinnatakse pärast seda,
kui need on esmakordselt tuvastatud
eesmiste või tagumiste külgandurite
või külgkaamerate poolt. Seetõttu
pärast süüte sisselülitamist isegi siis,
kui takistus on auto küljel, seda ei ole
võimalik tuvastada enne, kui auto on
natuke sõitnud ja küljeandurid või
külgkaamerad skaneerivad täielikult
sõiduki külgedel asuvaid alasid.
●Kui külgandur või külgkaamera tuvastab inimese, looma jne, mis
seejärel seejärel lahkub külgandurite
või külgkaamerate tuvastusalast,
eeldab süsteem, et takistus ei ole
liikunud.
HOIATUS
■Takistuse hoiatus
Järgmistes olukordades ei pruugi
funktsioon õigesti toimida, mis võib
põhjustada õnnetuse. Jätkake
ettevaatlikult.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 284 Wednesday, July 7, 2021 8:20 AM

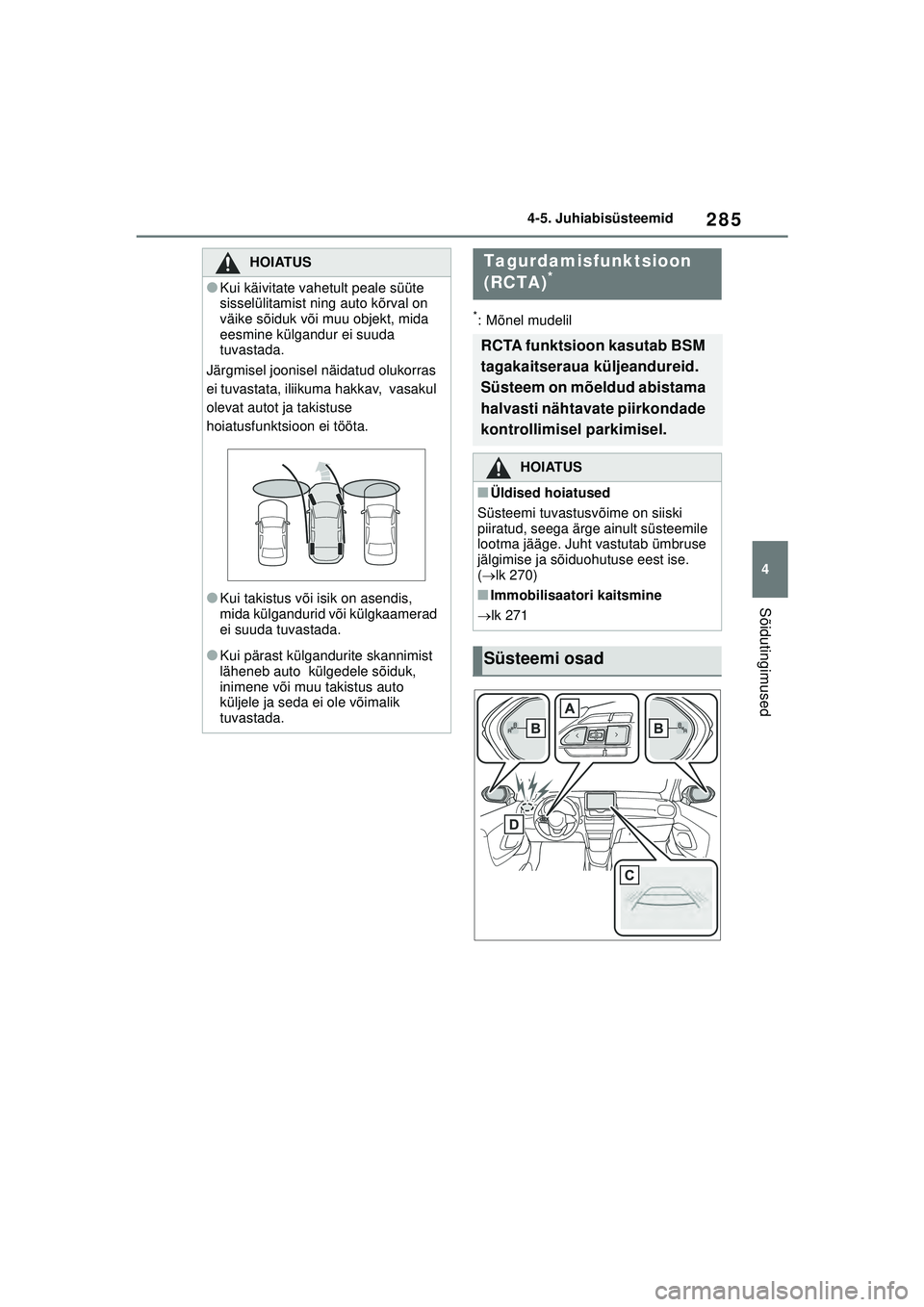

285
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
*: Mõnel mudelil
HOIATUS
●Kui käivitate vahetult peale süüte
sisselülitamist ning auto kõrval on
väike sõiduk või muu objekt, mida
eesmine külgandur ei suuda
tuvastada.
Järgmisel joonisel näidatud olukorras
ei tuvastata, iliikuma hakkav, vasakul
olevat autot ja takistuse
hoiatusfunktsioon ei tööta.
●Kui takistus või isik on asendis,
mida külgandurid või külgkaamerad
ei suuda tuvastada.
●Kui pärast külgandurite skannimist
läheneb auto külgedele sõiduk,
inimene või muu takistus auto
küljele ja seda ei ole võimalik
tuvastada.
Tagurdamisfunktsioon
(RCTA)*
RCTA funktsioon kasutab BSM
tagakaitseraua küljeandureid.
Süsteem on mõeldud abistama
halvasti nähtavate piirkondade
kontrollimisel parkimisel.
HOIATUS
■Üldised hoiatused
Süsteemi tuvastusvõime on siiski
piiratud, seega ärge ainult süsteemile
lootma jääge. Juht vastutab ümbruse
jälgimise ja sõiduohutuse eest ise.
(  lk 270)
■Immobilisaatori kaitsmine
 lk 271
Süsteemi osad
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 285 Wednesday, July 7, 2021 8:20 AM

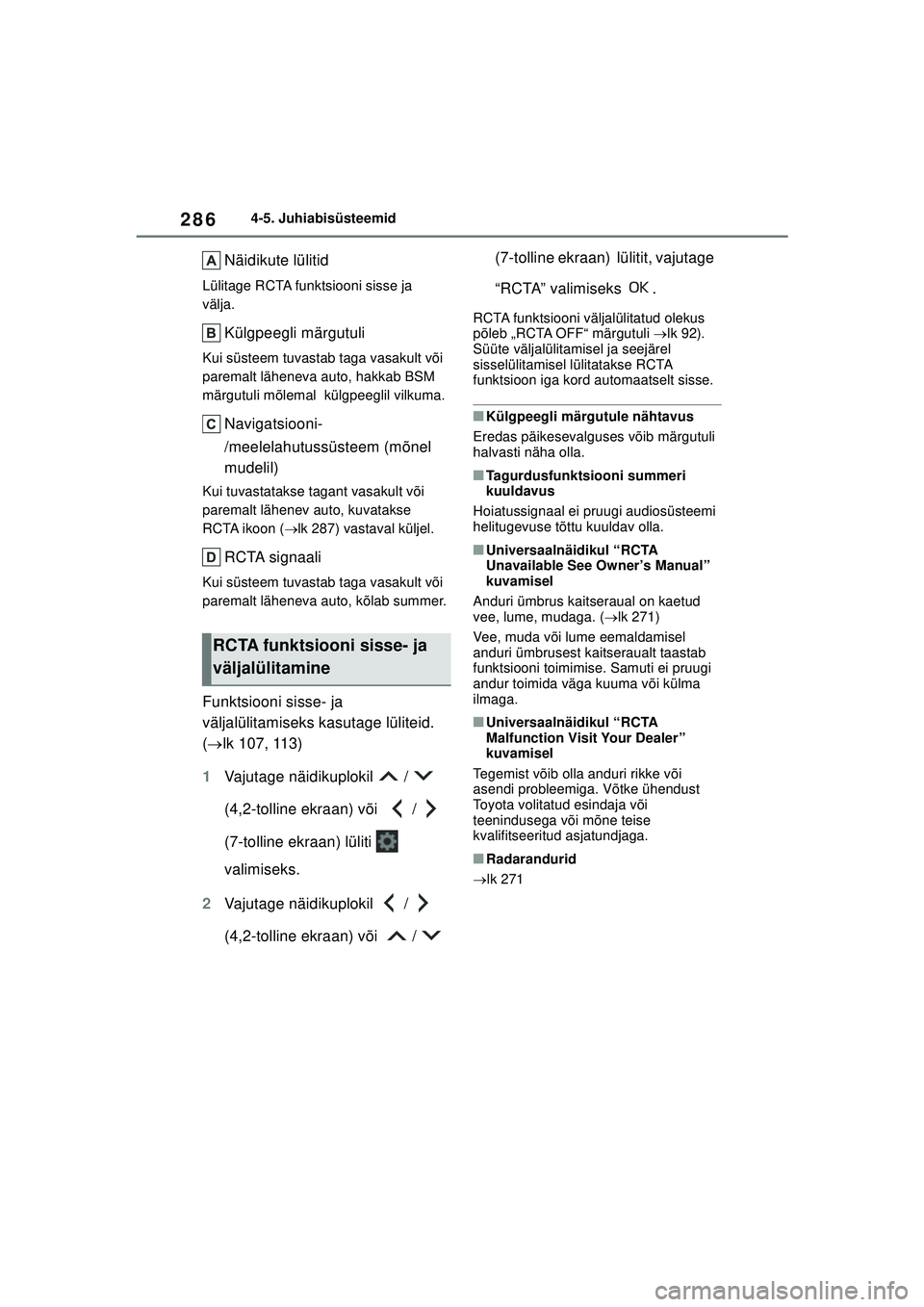

286
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Näidikute lülitid
Lülitage RCTA funktsiooni sisse ja
välja.
Külgpeegli märgutuli
Kui süsteem tuvastab taga vasakult või
paremalt läheneva auto, hakkab BSM
märgutuli mõlemal külgpeeglil vilkuma.
Navigatsiooni-
/meelelahutussüsteem (mõnel
mudelil)
Kui tuvastatakse tagant vasakult või
paremalt lähenev auto, kuvatakse
RCTA ikoon (lk 287) vastaval küljel.
RCTA signaali
Kui süsteem tuvastab taga vasakult või
paremalt läheneva auto, kõlab summer.
Funktsiooni sisse- ja
väljalülitamiseks kasutage lüliteid.
( lk 107, 113)
1 Vajutage näidikuplokil /
(4,2-tolline ekraan) või /
(7-tolline ekraan) lüliti
valimiseks.
2 Vajutage näidikuplokil /
(4,2-tolline ekraan) või / (7-tolline ekraan) lülitit, vajutage
“RCTA” valimiseks .
RCTA funktsiooni väljalülitatud olekus
põleb „RCTA OFF“ märgutuli 
lk 92).
Süüte väljalülitamisel ja seejärel
sisselülitamisel lülitatakse RCTA
funktsioon iga kord automaatselt sisse.
■Külgpeegli märgutule nähtavus
Eredas päikesevalguses võib märgutuli
halvasti näha olla.
■Tagurdusfunktsiooni summeri
kuuldavus
Hoiatussignaal ei pruugi audiosüsteemi
helitugevuse tõttu kuuldav olla.
■Universaalnäidikul “RCTA
Unavailable See Owner’s Manual”
kuvamisel
Anduri ümbrus kaitseraual on kaetud
vee, lume, mudaga. ( lk 271)
Vee, muda või lume eemaldamisel
anduri ümbrusest kaitseraualt taastab
funktsiooni toimimise. Samuti ei pruugi
andur toimida väga kuuma või külma
ilmaga.
■Universaalnäidikul “RCTA
Malfunction Visit Your Dealer”
kuvamisel
Tegemist võib olla anduri rikke või
asendi probleemiga. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Radarandurid
 lk 271
RCTA funktsiooni sisse- ja
väljalülitamine
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 286 Wednesday, July 7, 2021 8:20 AM

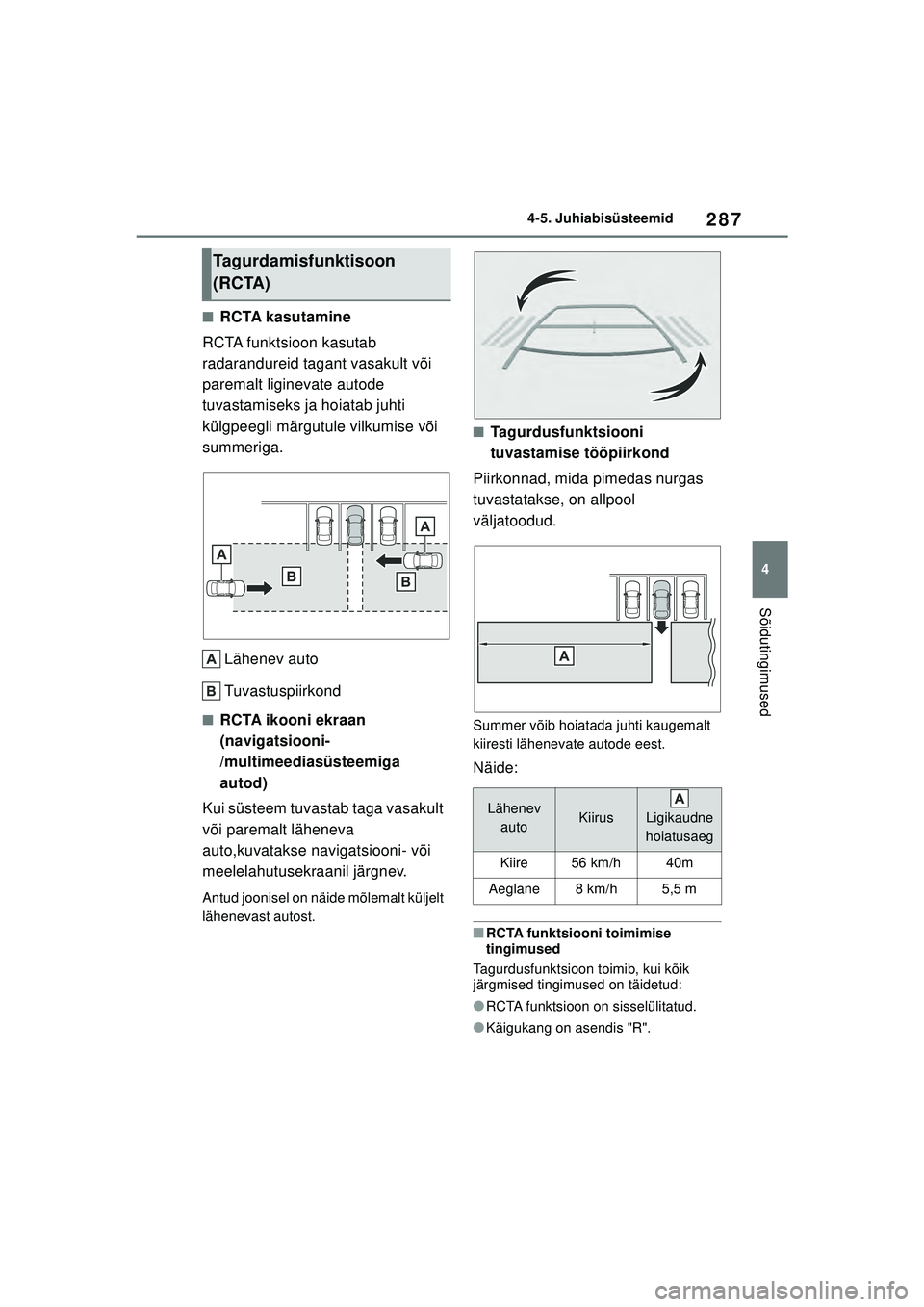

287
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
■RCTA kasutamine
RCTA funktsioon kasutab
radarandureid tagant vasakult või
paremalt liginevate autode
tuvastamiseks ja hoiatab juhti
külgpeegli märgutule vilkumise või
summeriga.
Lähenev auto
Tuvastuspiirkond
■RCTA ikooni ekraan
(navigatsiooni-
/multimeediasüsteemiga
autod)
Kui süsteem tuvastab taga vasakult
või paremalt läheneva
auto,kuvatakse navigatsiooni- või
meelelahutusekraanil järgnev.
Antud joonisel on näide mõlemalt küljelt
lähenevast autost.
■Tagurdusfunktsiooni
tuvastamise tööpiirkond
Piirkonnad, mida pimedas nurgas
tuvastatakse, on allpool
väljatoodud.
Summer võib hoiatada juhti kaugemalt
kiiresti lähenevate autode eest.
Näide:
■RCTA funktsiooni toimimise
tingimused
Tagurdusfunktsioon toimib, kui kõik
järgmised tingimused on täidetud:
●RCTA funktsioon on sisselülitatud.
●Käigukang on asendis "R".
Tagurdamisfunktisoon
(RCTA)
Lähenev autoKiirus

Ligikaudne
hoiatusaeg
Kiire56 km/h40m
Aeglane8 km/h5,5 m
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 287 Wednesday, July 7, 2021 8:20 AM

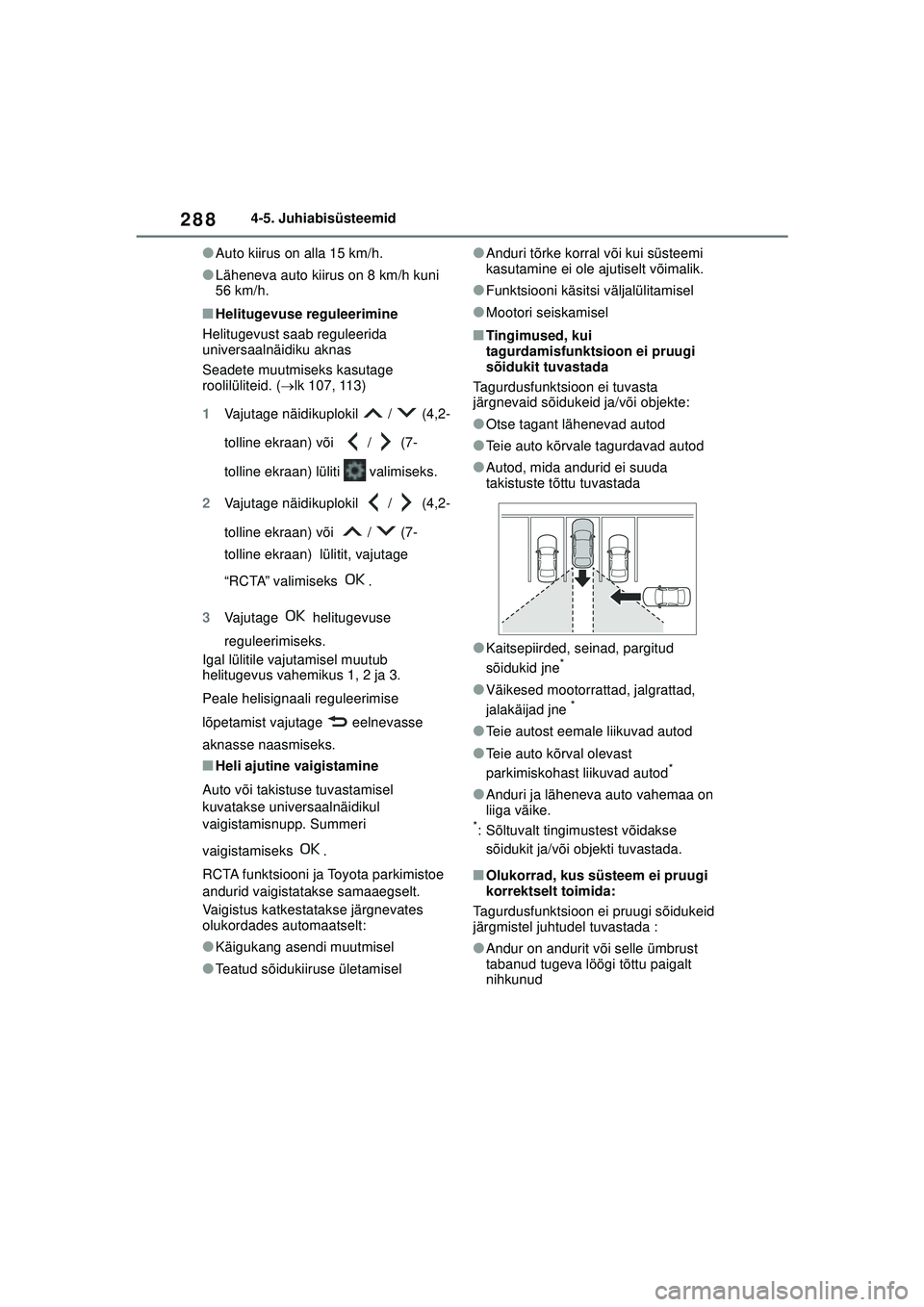

288
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
●Auto kiirus on alla 15 km/h.
●Läheneva auto kiirus on 8 km/h kuni
56 km/h.
■Helitugevuse reguleerimine
Helitugevust saab reguleerida
universaalnäidiku aknas
Seadete muutmiseks kasutage
roolilüliteid. ( lk 107, 113)
1 Vajutage näidikuplokil / (4,2-
tolline ekraan) või / (7-
tolline ekraan) lüliti valimiseks.
2 Vajutage näidikuplokil / (4,2-
tolline ekraan) või / (7-
tolline ekraan) lülitit, vajutage
“RCTA” valimiseks .
3 Vajutage helitugevuse
reguleerimiseks.
Igal lülitile vajutamisel muutub
helitugevus vahemikus 1, 2 ja 3.
Peale helisignaali reguleerimise
lõpetamist vajutage eelnevasse
aknasse naasmiseks.
■Heli ajutine vaigistamine
Auto või takistuse tuvastamisel
kuvatakse universaalnäidikul
vaigistamisnupp. Summeri
vaigistamiseks .
RCTA funktsiooni ja Toyota parkimistoe
andurid vaigistatakse samaaegselt.
Vaigistus katkestatakse järgnevates
olukordades automaatselt:
●Käigukang asendi muutmisel
●Teatud sõidukiiruse ületamisel
●Anduri tõrke korral või kui süsteemi
kasutamine ei ole ajutiselt võimalik.
●Funktsiooni käsitsi väljalülitamisel
●Mootori seiskamisel
■Tingimused, kui
tagurdamisfunktsioon ei pruugi
sõidukit tuvastada
Tagurdusfunktsioon ei tuvasta
järgnevaid sõidukeid ja/või objekte:
●Otse tagant lähenevad autod
●Teie auto kõrvale tagurdavad autod
●Autod, mida andurid ei suuda
takistuste tõttu tuvastada
●Kaitsepiirded, seinad, pargitud
sõidukid jne*
●Väikesed mootorrattad, jalgrattad,
jalakäijad jne *
●Teie autost eemale liikuvad autod
●Teie auto kõrval olevast
parkimiskohast liikuvad autod*
●Anduri ja läheneva auto vahemaa on
liiga väike.
*: Sõltuvalt tingimustest võidakse sõidukit ja/või objekti tuvastada.
■Olukorrad, kus süsteem ei pruugi
korrektselt toimida:
Tagurdusfunktsioon ei pruugi sõidukeid
järgmistel juhtudel tuvastada :
●Andur on andurit või selle ümbrust
tabanud tugeva löögi tõttu paigalt
nihkunud
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 288 Wednesday, July 7, 2021 8:20 AM

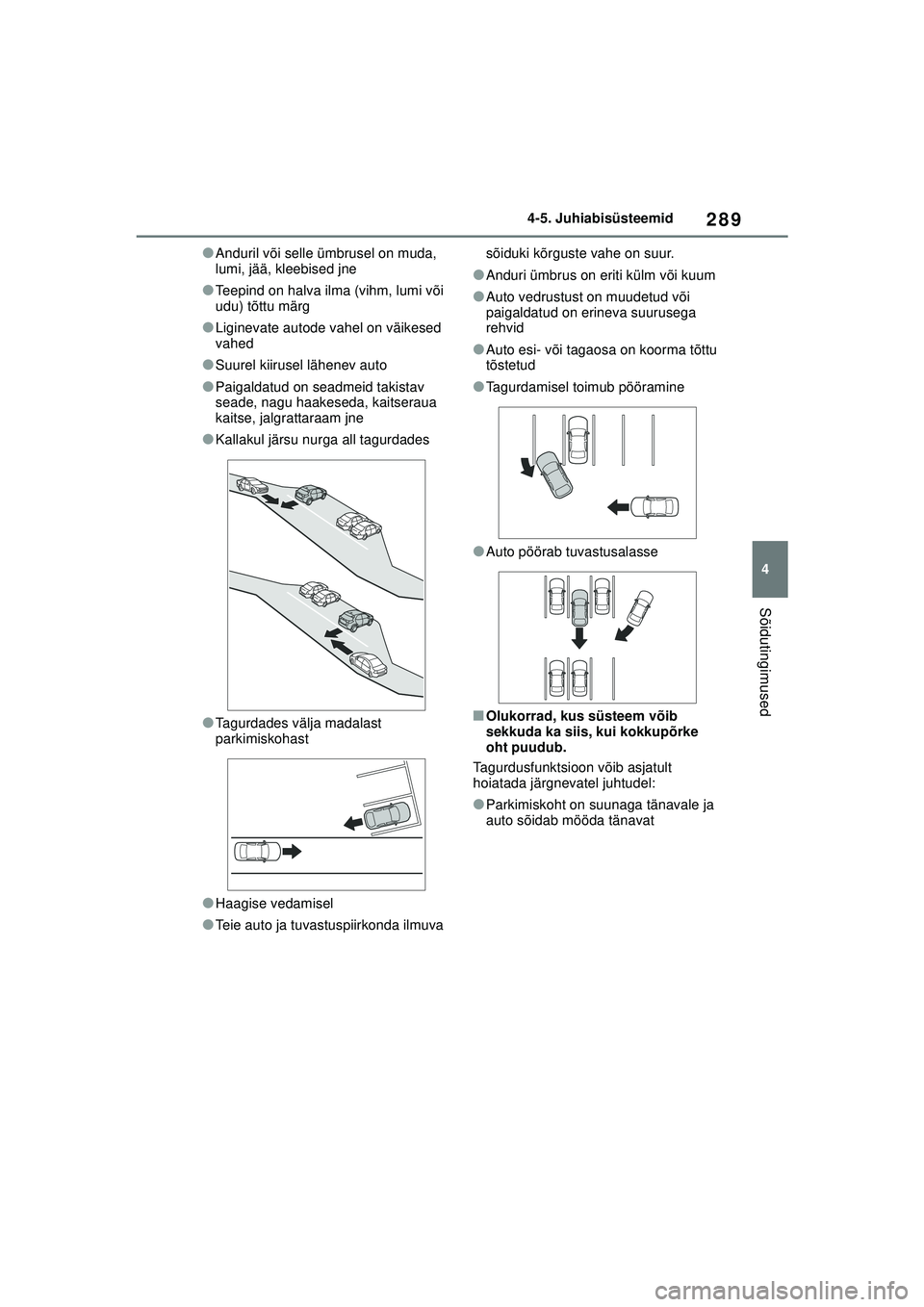

289
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
●Anduril või selle ümbrusel on muda,
lumi, jää, kleebised jne
●Teepind on halva ilma (vihm, lumi või
udu) tõttu märg
●Liginevate autode vahel on väikesed
vahed
●Suurel kiirusel lähenev auto
●Paigaldatud on seadmeid takistav
seade, nagu haakeseda, kaitseraua
kaitse, jalgrattaraam jne
●Kallakul järsu nurga all tagurdades
●Tagurdades välja madalast
parkimiskohast
●Haagise vedamisel
●Teie auto ja tuvastuspiirkonda ilmuva sõiduki kõrguste vahe on suur.
●Anduri ümbrus on eriti külm või kuum
●Auto vedrustust on muudetud või
paigaldatud on erineva suurusega
rehvid
●Auto esi- või tagaosa on koorma tõttu
tõstetud
●Tagurdamisel toimub pööramine
●Auto pöörab tuvastusalasse
■Olukorrad, kus süsteem võib
sekkuda ka siis, kui kokkupõrke
oht puudub.
Tagurdusfunktsioon võib asjatult
hoiatada järgnevatel juhtudel:
●Parkimiskoht on suunaga tänavale ja
auto sõidab mööda tänavat
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 289 Wednesday, July 7, 2021 8:20 AM
