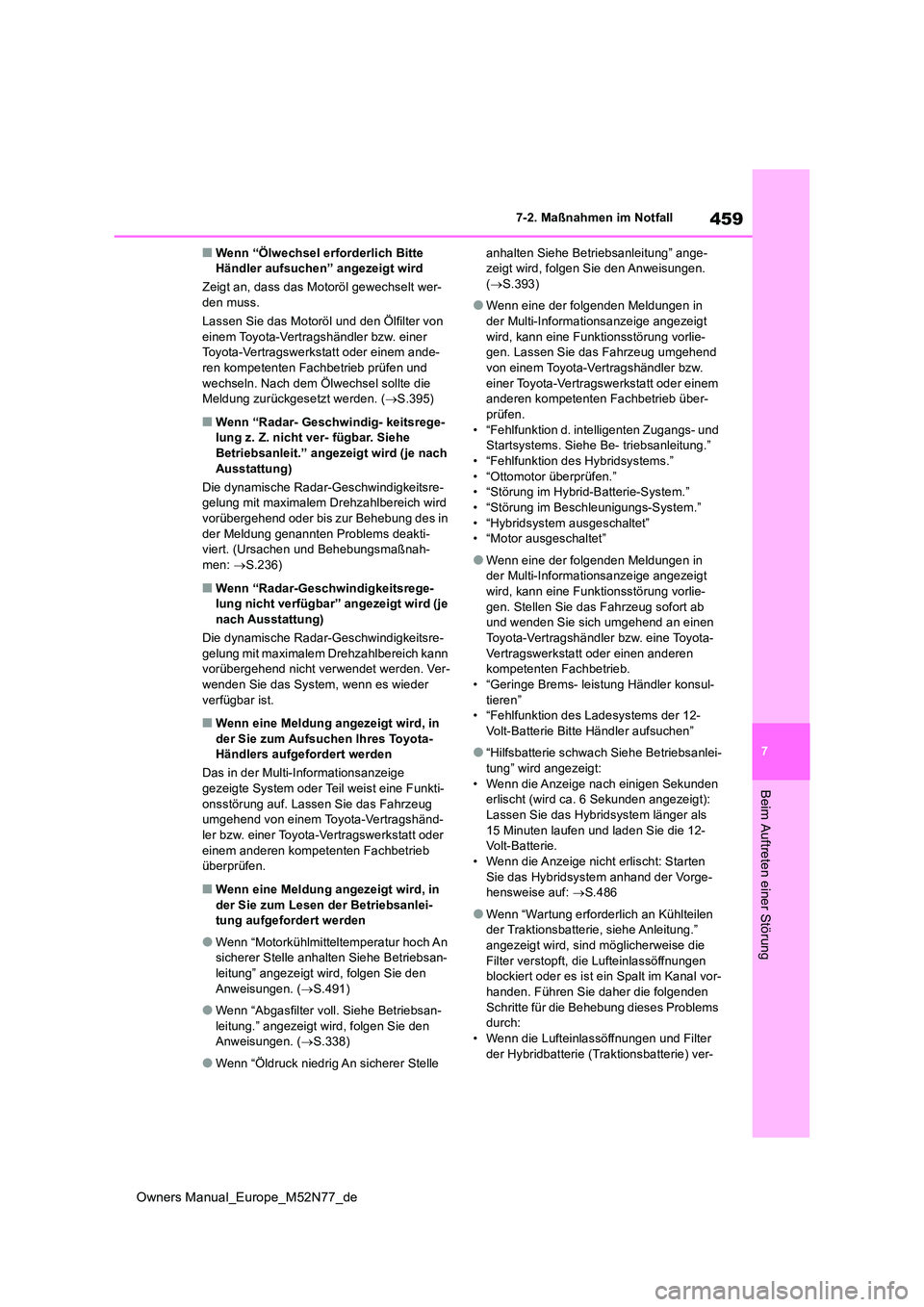

TOYOTA YARIS CROSS 2023 Betriebsanleitungen (in German)

459
7
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Wenn “Ölwechsel erforderlich Bitte Händler aufsuchen” angezeigt wird
Zeigt an, dass das Motoröl gewechselt wer- den muss.
Lassen Sie das Motoröl und den Ölfilter von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-ren kompetenten Fachbetrieb prüfen und
wechseln. Nach dem Ölwechsel sollte die Meldung zurückgesetzt werden. ( S.395)
■Wenn “Radar- Geschwindig- keitsrege- lung z. Z. nicht ver- fügbar. Siehe
Betriebsanleit.” angezeigt wird (je nach Ausstattung)
Die dynamische Radar-Geschwindigkeitsre- gelung mit maximalem Drehzahlbereich wird
vorübergehend oder bis zur Behebung des in der Meldung genannten Problems deakti-viert. (Ursachen und Behebungsmaßnah-
men: S.236)
■Wenn “Radar-Geschwindigkeitsrege- lung nicht verfügbar” angezeigt wird (je nach Ausstattung)
Die dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich kann vorübergehend nicht verwendet werden. Ver-wenden Sie das System, wenn es wieder
verfügbar ist.
■Wenn eine Meldung angezeigt wird, in der Sie zum Aufsuchen Ihres Toyota-Händlers aufgefordert werden
Das in der Multi-Informationsanzeige
gezeigte System oder Teil weist eine Funkti- onsstörung auf. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Wenn eine Meldung angezeigt wird, in
der Sie zum Lesen der Betriebsanlei- tung aufgefordert werden
●Wenn “Motorkühlmitteltemperatur hoch An sicherer Stelle anhalten Siehe Betriebsan-leitung” angezeigt wird, folgen Sie den
Anweisungen. ( S.491)
●Wenn “Abgasfilter voll. Siehe Betriebsan-
leitung.” angezeigt wird, folgen Sie den Anweisungen. ( S.338)
●Wenn “Öldruck niedrig An sicherer Stelle
anhalten Siehe Betriebsanleitung” ange- zeigt wird, folgen Sie den Anweisungen. ( S.393)
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt
wird, kann eine Funktionsstörung vorlie- gen. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems. Siehe Be- triebsanleitung.”• “Fehlfunktion des Hybridsystems.”
• “Ottomotor überprüfen.” • “Störung im Hybrid-Batterie-System.”• “Störung im Beschleunigungs-System.”
• “Hybridsystem ausgeschaltet” • “Motor ausgeschaltet”
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt wird, kann eine Funktionsstörung vorlie-
gen. Stellen Sie das Fahrzeug sofort ab und wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.• “Geringe Brems- leistung Händler konsul-
tieren” • “Fehlfunktion des Ladesystems der 12-Volt-Batterie Bitte Händler aufsuchen”
●“Hilfsbatterie schwach Siehe Betriebsanlei-tung” wird angezeigt:
• Wenn die Anzeige nach einigen Sekunden erlischt (wird ca. 6 Sekunden angezeigt): Lassen Sie das Hybridsystem länger als
15 Minuten laufen und laden Sie die 12- Volt-Batterie.• Wenn die Anzeige nicht erlischt: Starten
Sie das Hybridsystem anhand der Vorge- hensweise auf: S.486
●Wenn “Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anleitung.” angezeigt wird, sind möglicherweise die
Filter verstopft, die Lufteinlassöffnungen blockiert oder es ist ein Spalt im Kanal vor-handen. Führen Sie daher die folgenden
Schritte für die Behebung dieses Problems durch:• Wenn die Lufteinlassöffnungen und Filter
der Hybridbatterie (Traktionsbatterie) ver-

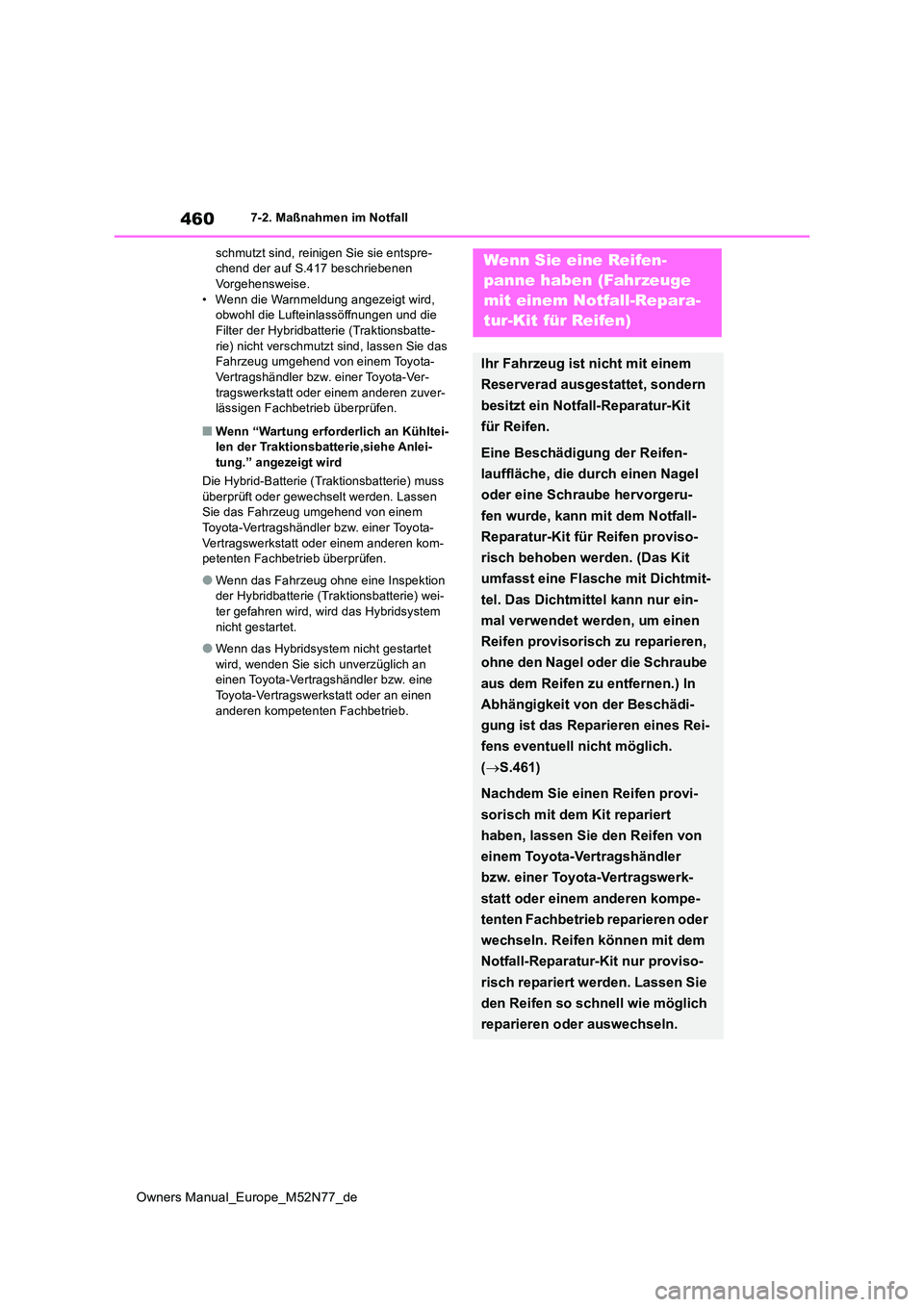

460
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
schmutzt sind, reinigen Sie sie entspre- chend der auf S.417 beschriebenen Vorgehensweise.
• Wenn die Warnmeldung angezeigt wird, obwohl die Lufteinlassöffnungen und die Filter der Hybridbatterie (Traktionsbatte-
rie) nicht verschmutzt sind, lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen zuver- lässigen Fachbetrieb überprüfen.
■Wenn “Wartung erforderlich an Kühltei-len der Traktionsbatterie,siehe Anlei-
tung.” angezeigt wird
Die Hybrid-Batterie (Traktionsbatterie) muss überprüft oder gewechselt werden. Lassen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einem anderen kom-petenten Fachbetrieb überprüfen.
●Wenn das Fahrzeug ohne eine Inspektion der Hybridbatterie (Traktionsbatterie) wei-
ter gefahren wird, wird das Hybridsystem nicht gestartet.
●Wenn das Hybridsystem nicht gestartet wird, wenden Sie sich unverzüglich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb.
Wenn Sie eine Reifen-
panne haben (Fahrzeuge
mit einem Notfall-Repara-
tur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem
Reserverad ausgestattet, sondern
besitzt ein Notfall-Reparatur-Kit
für Reifen.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfall-
Reparatur-Kit für Reifen proviso-
risch behoben werden. (Das Kit
umfasst eine Flasche mit Dichtmit-
tel. Das Dichtmittel kann nur ein-
mal verwendet werden, um einen
Reifen provisorisch zu reparieren,
ohne den Nagel oder die Schraube
aus dem Reifen zu entfernen.) In
Abhängigkeit von der Beschädi-
gung ist das Reparieren eines Rei-
fens eventuell nicht möglich.
( S.461)
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompe-
tenten Fachbetrieb reparieren oder
wechseln. Reifen können mit dem
Notfall-Reparatur-Kit nur proviso-
risch repariert werden. Lassen Sie
den Reifen so schnell wie möglich
reparieren oder auswechseln.

461
7
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Stellen Sie das Fahrzeug auf einer
harten, ebenen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Stellen Sie den Schalthebel auf P.
 Stoppen Sie das Hybridsystem.
 Schalten Sie die Warnblinkanlage
ein. ( S.438)
 Für Fahrzeuge mit elektrischer Hec-
kklappe: Schalten Sie das elektri-
sche Heckklappensystem aus.
( S.157)
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht vom Reifen. Das Entfer-
nen des Gegenstands vergrößert unter
Umständen die Öffnung und macht die
Instandsetzung mit dem Notfall-Repa-
ratur-Kit unmöglich.
• Eine Beschädigung der Reifenlauff-
läche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde,
sollte nur mit dem Notfall-Reparatur-
Kit für Reifen behoben werden.
• Um das Auslaufen von Dichtmittel zu
vermeiden, bewegen Sie das Fahr-
zeug so lange, bis der beschädigte
Bereich, sofern erkannt, oben am
Reifen ist.
■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert werden kann
In folgenden Fällen kann der Reifen nicht mit
dem Notfall-Reparatur-Kit für Reifen repa- riert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom- petenten Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu nied-rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden sind, z. B an der Flanke, außer am Profil
●Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
●Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
●Wenn das Rad beschädigt ist
●Wenn mindestens zwei Reifen beschädigt sind
●Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine
Reifenpanne haben. Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-sacht werden kann.
Vor der Reparatur des Reifens

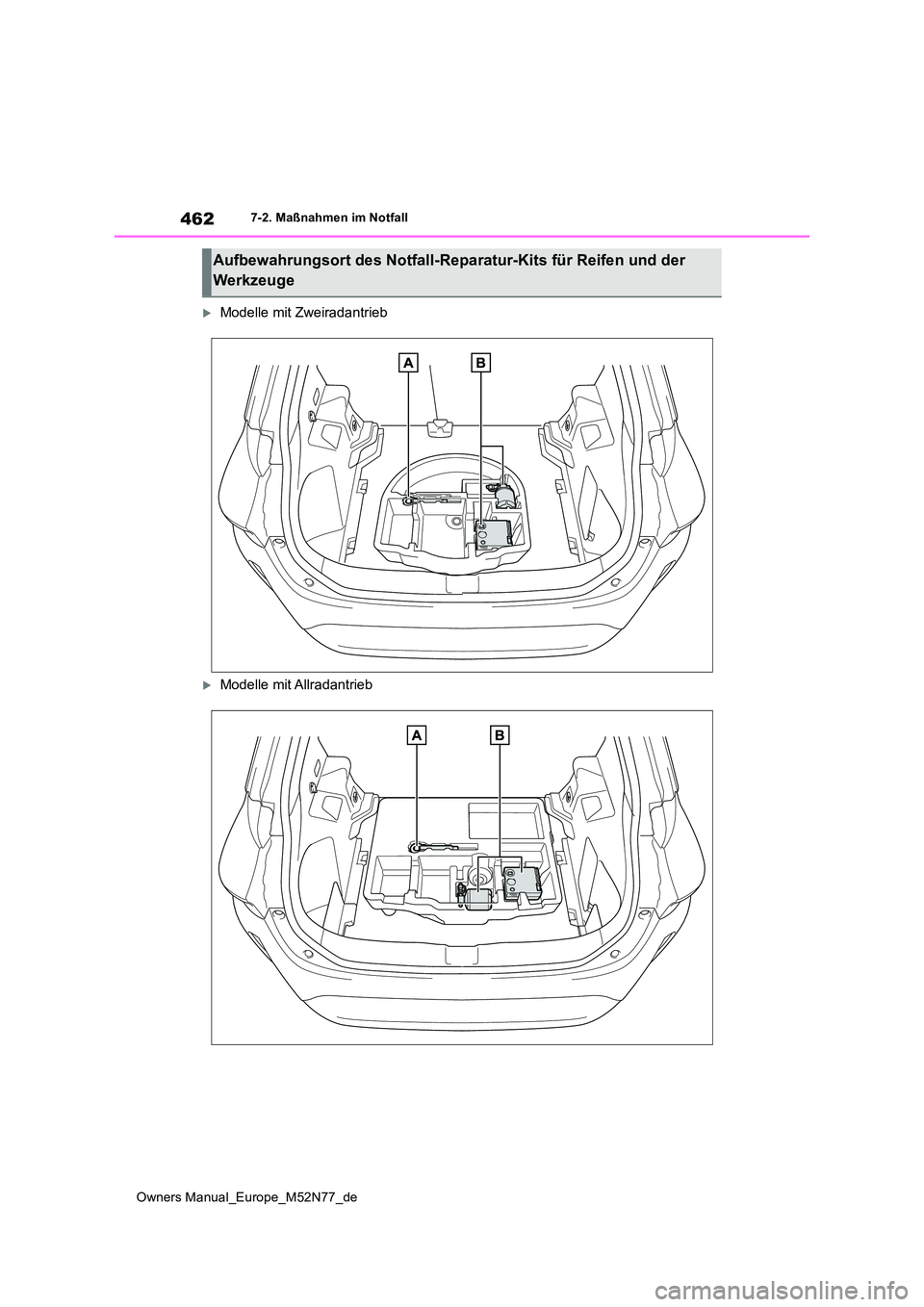

462
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
Aufbewahrungsort des Notfall-Reparatur-Kits für Reifen und der
Werkzeuge

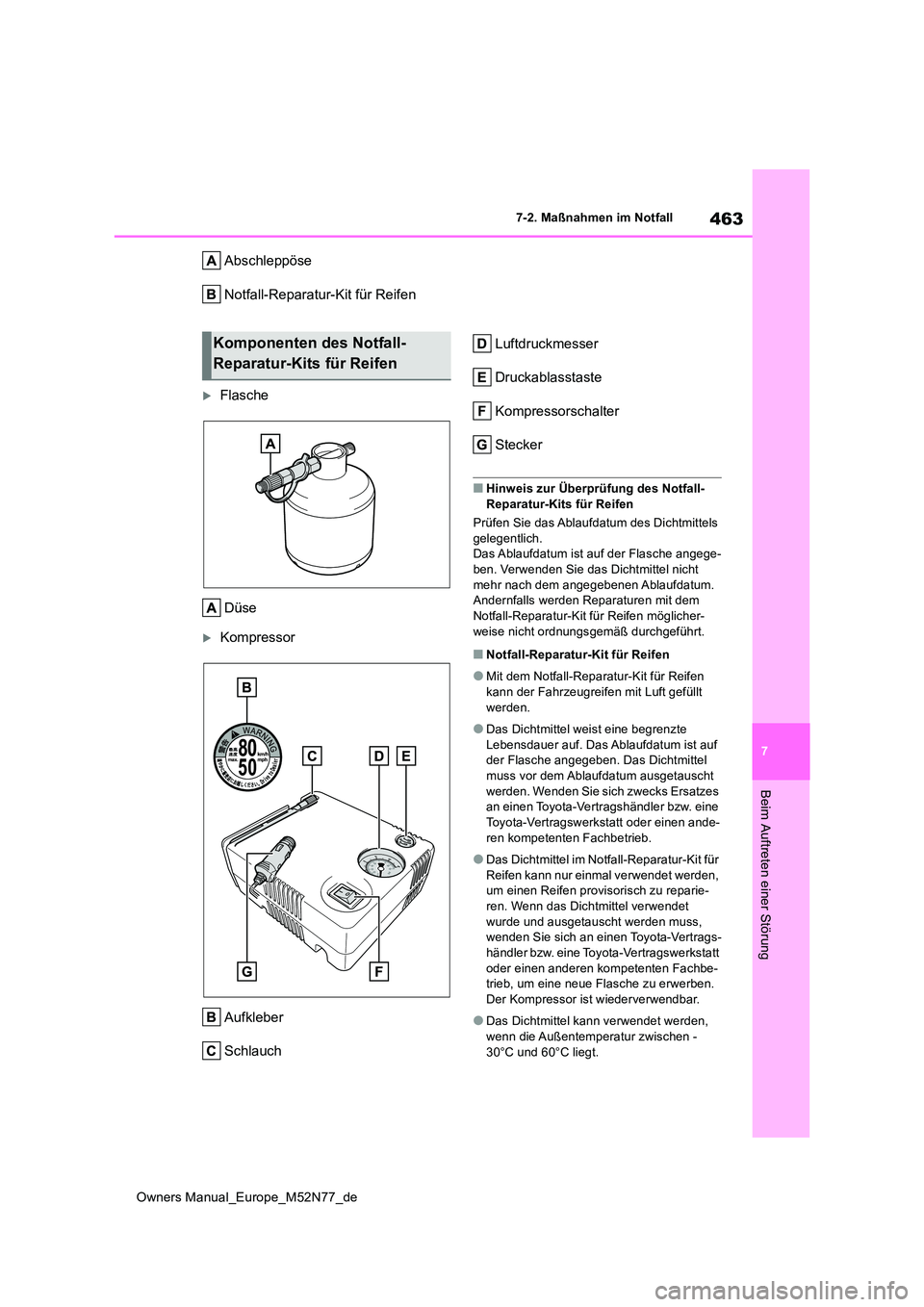

463
7
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Abschleppöse
Notfall-Reparatur-Kit für Reifen
Flasche
Düse
Kompressor
Aufkleber
Schlauch
Luftdruckmesser
Druckablasstaste
Kompressorschalter
Stecker
■Hinweis zur Überprüfung des Notfall- Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels
gelegentlich. Das Ablaufdatum ist auf der Flasche angege-ben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem Notfall-Reparatur-Kit für Reifen möglicher-
weise nicht ordnungs gemäß durchgeführt.
■Notfall-Reparatur-Kit für Reifen
●Mit dem Notfall-Reparatur-Kit für Reifen
kann der Fahrzeugreifen mit Luft gefüllt werden.
●Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum ist auf der Flasche angegeben. Das Dichtmittel
muss vor dem Ablaufdatum ausgetauscht werden. Wenden Sie sich zwecks Ersatzes an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen ande- ren kompetenten Fachbetrieb.
●Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal verwendet werden, um einen Reifen provisorisch zu reparie-
ren. Wenn das Dichtmittel verwendet wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbe-trieb, um eine neue Flasche zu erwerben.
Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden,
wenn die Außentemperatur zwischen - 30°C und 60°C liegt.
Komponenten des Notfall-
Reparatur-Kits für Reifen

464

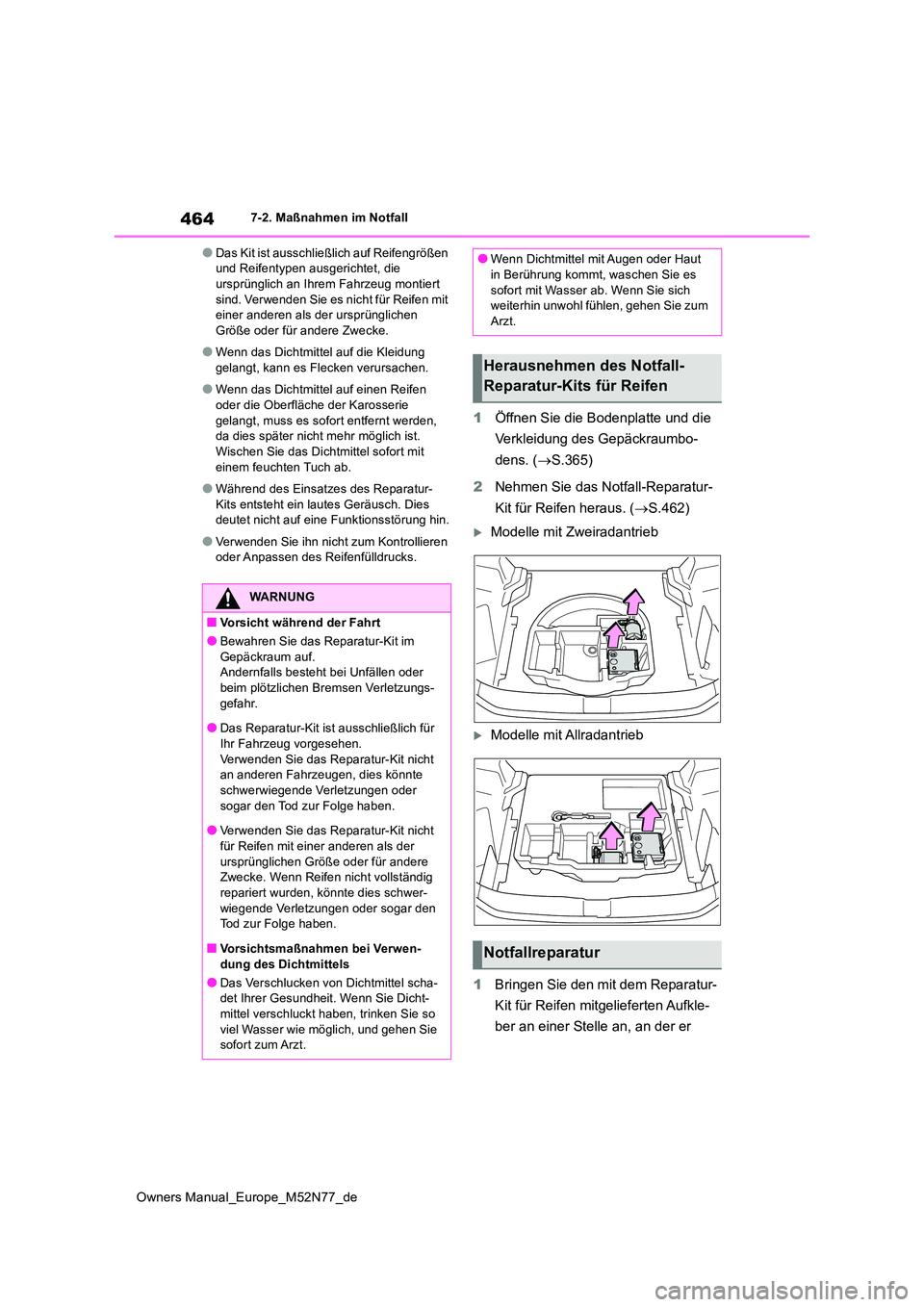

Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
●Das Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet, die ursprünglich an Ihrem Fahrzeug montiert
sind. Verwenden Sie es nicht für Reifen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie
gelangt, muss es sofort entfernt werden, da dies später nicht mehr möglich ist. Wischen Sie das Dichtmittel sofort mit
einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-
Kits entsteht ein lautes Geräusch. Dies deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie ihn nicht zum Kontrollieren oder Anpassen des Reifenfülldrucks.
1 Öffnen Sie die Bodenplatte und die
Verkleidung des Gepäckraumbo-
dens. ( S.365)
2 Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus. ( S.462)
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
1 Bringen Sie den mit dem Reparatur-
Kit für Reifen mitgelieferten Aufkle-
ber an einer Stelle an, an der er
WARNUNG
■Vorsicht während der Fahrt
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf. Andernfalls besteht bei Unfällen oder beim plötzlichen Bremsen Verletzungs-
gefahr.
●Das Reparatur-Kit ist ausschließlich für
Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies könnte
schwerwiegende Verletzungen oder sogar den Tod zur Folge haben.
●Verwenden Sie das Reparatur-Kit nicht
für Reifen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke. Wenn Reifen nicht vollständig
repariert wurden, könnte dies schwer- wiegende Verletzungen oder sogar den Tod zur Folge haben.
■Vorsichtsmaßnahmen bei Verwen-dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha-det Ihrer Gesundheit. Wenn Sie Dicht-
mittel verschluckt haben, trinken Sie so viel Wasser wie möglich, und gehen Sie sofort zum Arzt.
●Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es
sofort mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfall-
Reparatur-Kits für Reifen
Notfallreparatur

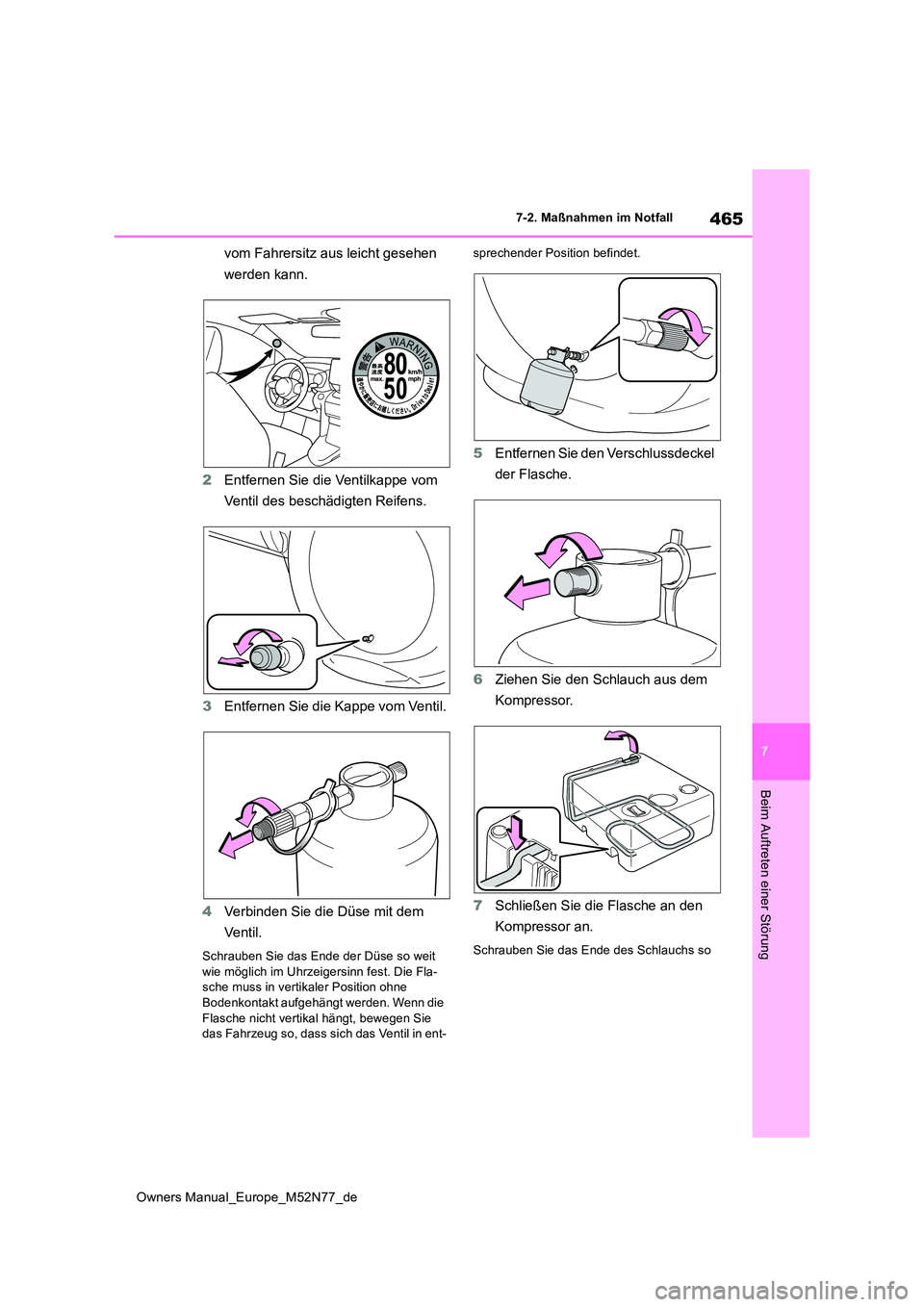

465
7
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
vom Fahrersitz aus leicht gesehen
werden kann.
2 Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
3 Entfernen Sie die Kappe vom Ventil.
4 Verbinden Sie die Düse mit dem
Ve nt i l.
Schrauben Sie das Ende der Düse so weit
wie möglich im Uhrzeigersinn fest. Die Fla- sche muss in vertikaler Position ohne Bodenkontakt aufgehängt werden. Wenn die
Flasche nicht vertikal hängt, bewegen Sie das Fahrzeug so, dass sich das Ventil in ent-
sprechender Position befindet.
5 Entfernen Sie den Verschlussdeckel
der Flasche.
6 Ziehen Sie den Schlauch aus dem
Kompressor.
7 Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende des Schlauchs so

466

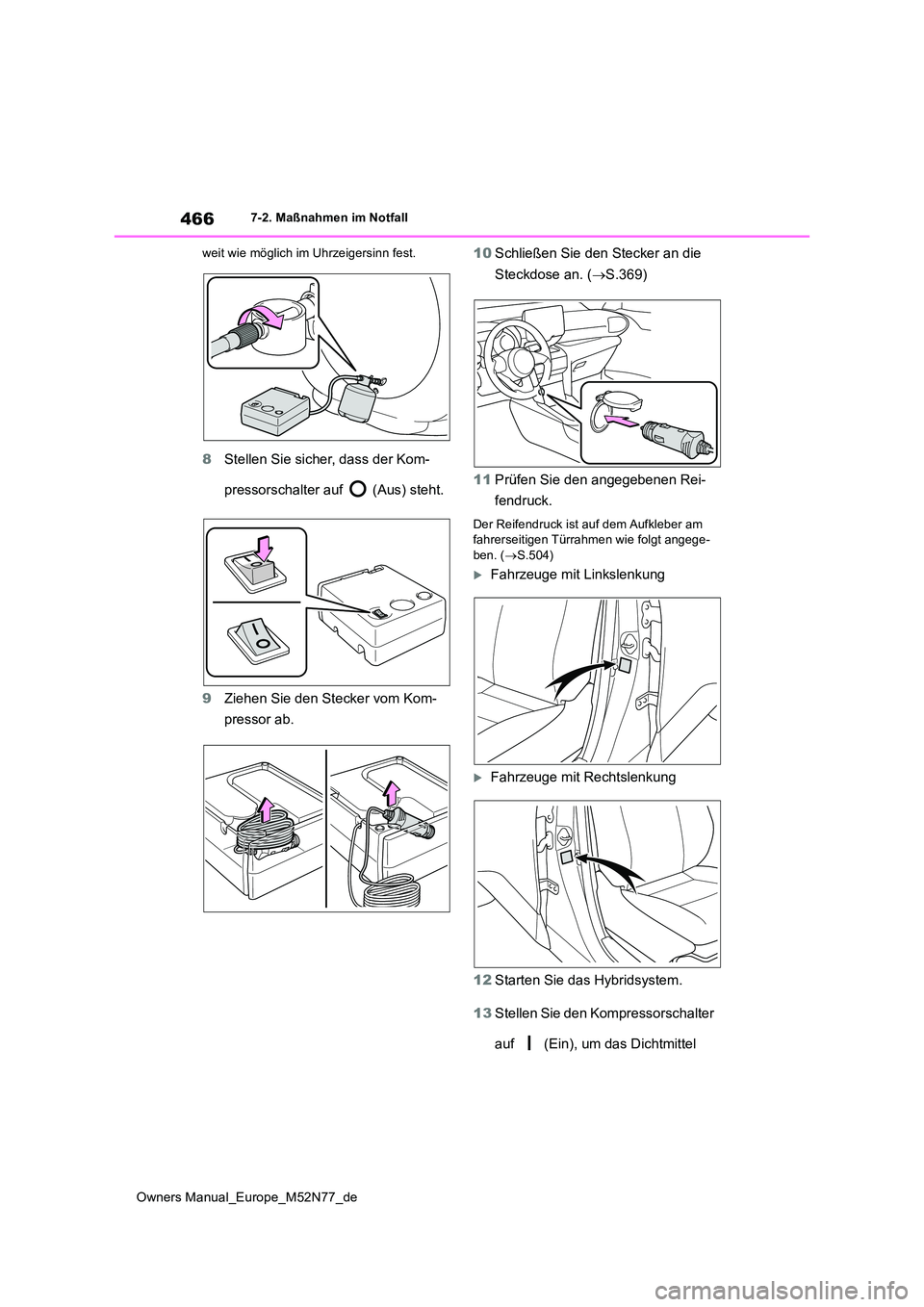

Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
weit wie möglich im Uhrzeigersinn fest.
8 Stellen Sie sicher, dass der Kom-
pressorschalter auf (Aus) steht.
9 Ziehen Sie den Stecker vom Kom-
pressor ab.
10 Schließen Sie den Stecker an die
Steckdose an. ( S.369)
11 Prüfen Sie den angegebenen Rei-
fendruck.
Der Reifendruck ist auf dem Aufkleber am fahrerseitigen Türrahmen wie folgt angege-ben. ( S.504)
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
12 Starten Sie das Hybridsystem.
13 Stellen Sie den Kompressorschalter
auf (Ein), um das Dichtmittel

467
7
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

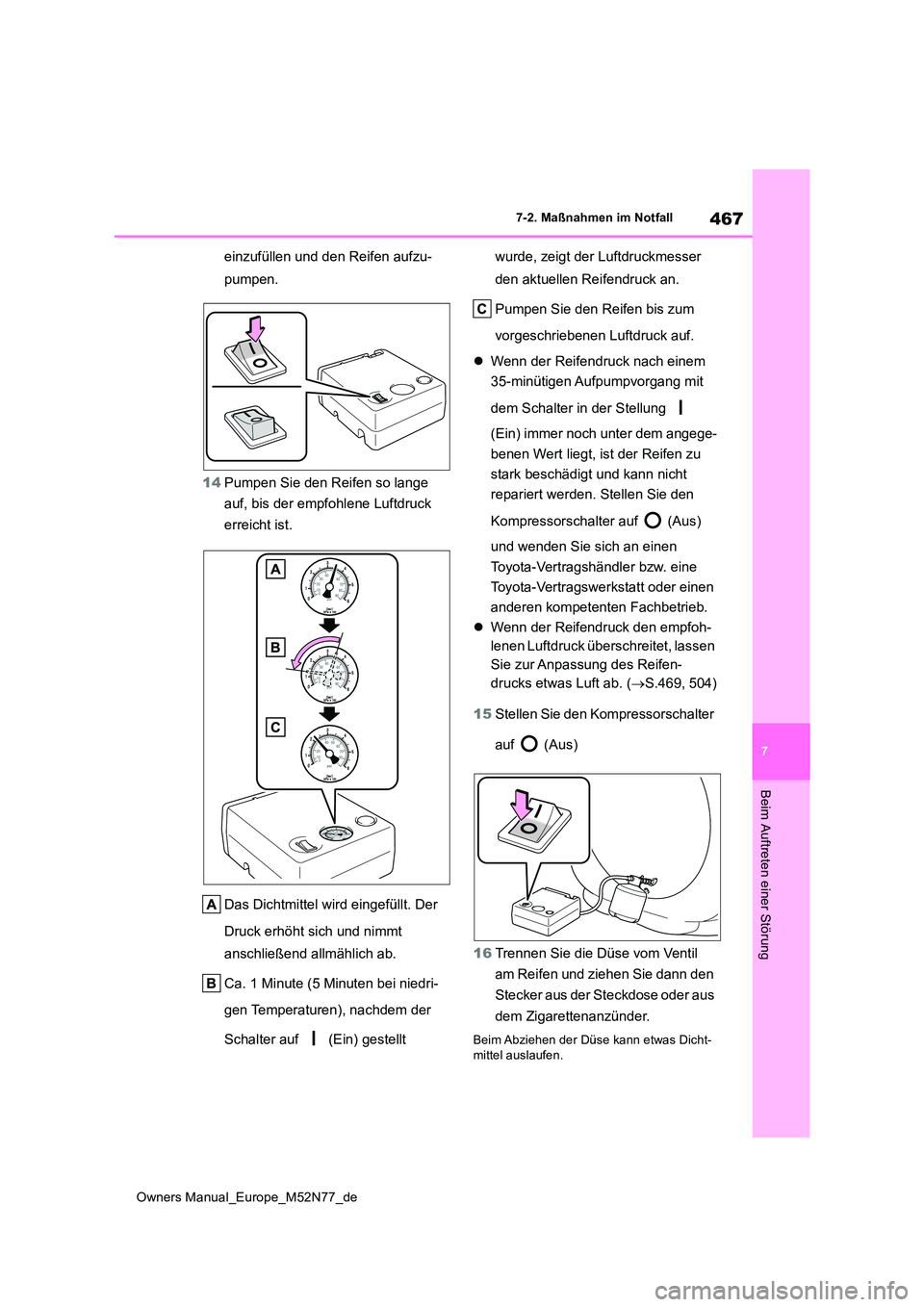

einzufüllen und den Reifen aufzu-
pumpen.
14 Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingefüllt. Der
Druck erhöht sich und nimmt
anschließend allmählich ab.
Ca. 1 Minute (5 Minuten bei niedri-
gen Temperaturen), nachdem der
Schalter auf (Ein) gestellt
wurde, zeigt der Luftdruckmesser
den aktuellen Reifendruck an.
Pumpen Sie den Reifen bis zum
vorgeschriebenen Luftdruck auf.
 Wenn der Reifendruck nach einem
35-minütigen Aufpumpvorgang mit
dem Schalter in der Stellung
(Ein) immer noch unter dem angege-
benen Wert liegt, ist der Reifen zu
stark beschädigt und kann nicht
repariert werden. Stellen Sie den
Kompressorschalter auf (Aus)
und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
 Wenn der Reifendruck den empfoh-
lenen Luftdruck überschreitet, lassen
Sie zur Anpassung des Reifen-
drucks etwas Luft ab. ( S.469, 504)
15 Stellen Sie den Kompressorschalter
auf (Aus)
16 Trennen Sie die Düse vom Ventil
am Reifen und ziehen Sie dann den
Stecker aus der Steckdose oder aus
dem Zigarettenanzünder.
Beim Abziehen der Düse kann etwas Dicht- mittel auslaufen.

468
Owners Manual_Europe_M52N77_de
7-2. Maßnahmen im Notfall

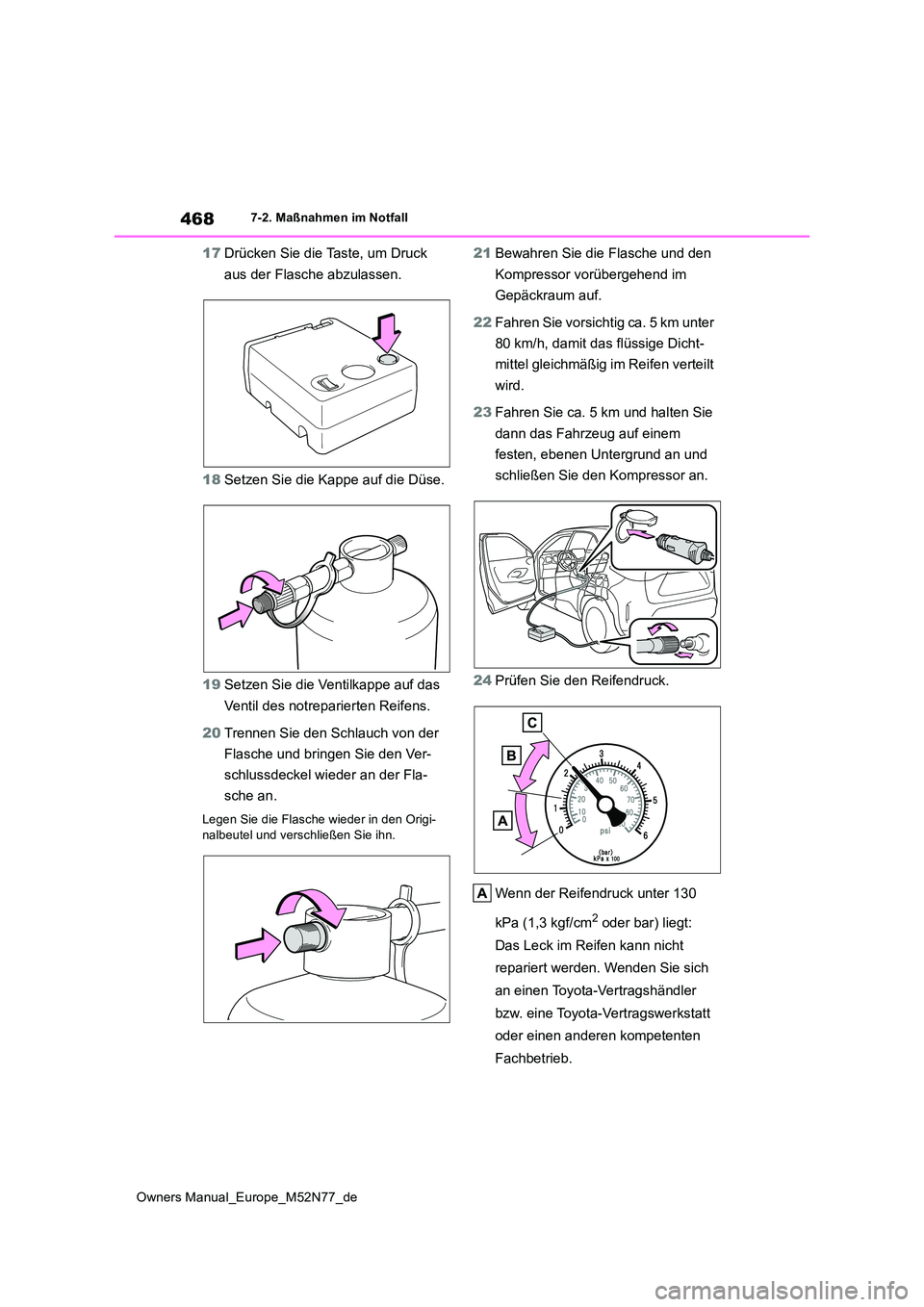

17Drücken Sie die Taste, um Druck
aus der Flasche abzulassen.
18 Setzen Sie die Kappe auf die Düse.
19 Setzen Sie die Ventilkappe auf das
Ventil des notreparierten Reifens.
20 Trennen Sie den Schlauch von der
Flasche und bringen Sie den Ver-
schlussdeckel wieder an der Fla-
sche an.
Legen Sie die Flasche wieder in den Origi- nalbeutel und verschließen Sie ihn.
21 Bewahren Sie die Flasche und den
Kompressor vorübergehend im
Gepäckraum auf.
22 Fahren Sie vorsichtig ca. 5 km unter
80 km/h, damit das flüssige Dicht-
mittel gleichmäßig im Reifen verteilt
wird.
23 Fahren Sie ca. 5 km und halten Sie
dann das Fahrzeug auf einem
festen, ebenen Untergrund an und
schließen Sie den Kompressor an.
24 Prüfen Sie den Reifendruck.
Wenn der Reifendruck unter 130
kPa (1,3 kgf/cm2 oder bar) liegt:
Das Leck im Reifen kann nicht
repariert werden. Wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.
