ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00712
Réglage de la position de la
pédale de freinLe sommet de la pédale de frein doit se
situer environ 15 mm sous le sommet
du repose-pied, comme illustré.
Contrôler régulièrement la position de
la pédale de frein et, si nécessaire, la
faire régler par un concessionnaire
Yamaha.
a
1
1. Repose-pied
a. Position de la pédale de frein
FW000099
XG8Contrôler la garde du levier de
frein après l’avoir réglée, et
s’assurer que le frein fonctionne
correctement.
8Une sensation de mollesse dans
le levier de frein pourrait signa-
ler la présence d’air dans le cir-
cuit de freinage. Dans ce cas, ne
pas utiliser la moto avant
d’avoir fait purger le circuit par
un concessionnaire Yamaha. De
l’air dans le circuit hydraulique
réduit la puissance de freinage et
peut entraîner la perte de
contrôle du véhicule et un acci-
dent.
FAU00696
Réglage de la garde du levier
de freinLa garde du levier de frein doit être de
2 à 5 mm, comme illustré. Contrôler
régulièrement la garde du levier de
frein et, si nécessaire, la régler comme
suit.
1. Desserrer le contre-écrou situé au
levier de frein.
2. Pour augmenter la garde du levier
de frein, tourner la vis de réglage
dans le sens a. Pour la réduire,
tourner la vis de réglage dans le
sens b.
3. Serrer le contre-écrou.
2
1b
a
c
1. Contre-écrou
2. Vis de réglage
c. Jeu
3MB-9-F8(French) 6/13/01 6:20 PM Page 60

6-24
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FW000109
XGUne sensation de mollesse dans la
pédale de frein pourrait signaler la
présence d’air dans le circuit de frei-
nage. Dans ce cas, ne pas utiliser la
moto avant d’avoir fait purger le cir-
cuit par un concessionnaire Yamaha.
De l’air dans le circuit hydraulique
réduit la puissance de freinage et
peut entraîner la perte de contrôle
du véhicule et un accident.
FAU00721
Contrôle des plaquettes de
frein avant et arrièreContrôler l’usure des plaquettes de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entretiens
et graissages périodiques.
FAU00713
Réglage du contacteur de feu
stop sur frein arrièreLe contacteur de feu stop sur frein
arrière est actionné par la pédale de
frein, et lorsque son réglage est correct,
le feu stop s’allume juste avant que le
freinage ne fasse effet. Si nécessaire,
régler le contacteur de feu stop comme
suit.
Tourner l’écrou de réglage tout en
maintenant le contacteur de feu stop en
place. Tourner l’écrou de réglage dans
le sens asi le feu stop s’allume trop
tard. Tourner l’écrou de réglage dans le
sens bsi le feu stop s’allume trop tôt.
b
a 1
2

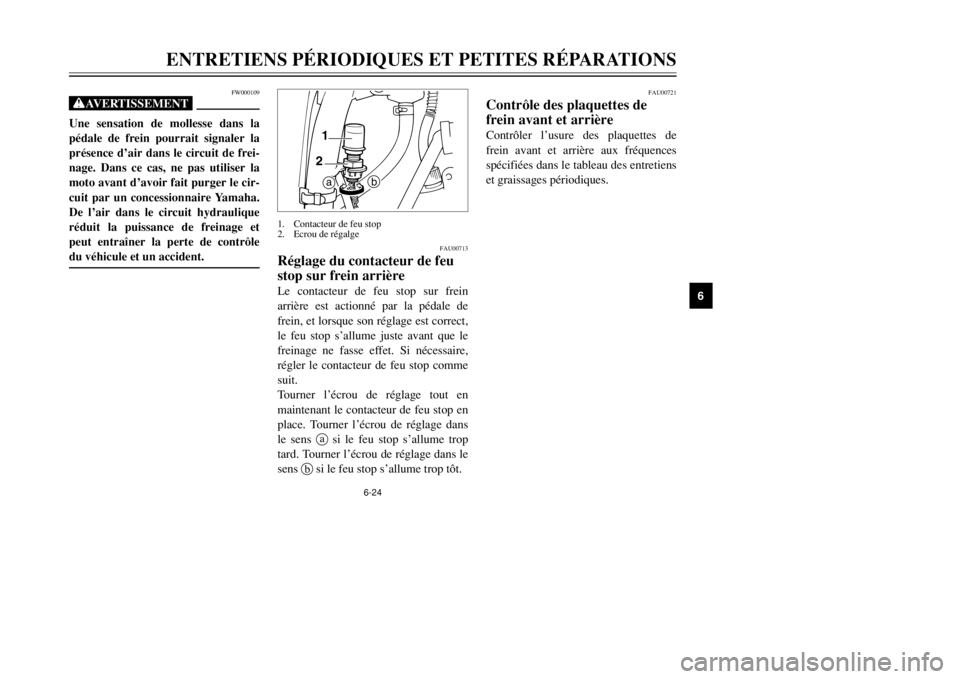

1. Contacteur de feu stop
2. Ecrou de régalge
3MB-9-F8(French) 6/13/01 6:20 PM Page 61

6-25
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00724
Plaquettes de frein avant
Chaque plaquette de frein avant est
munie d’un ergot d’indication d’usure.
Les ergots permettent de contrôler
l’usure des plaquettes sans devoir
démonter le frein. Contrôler l’usure des
plaquettes en vérifiant la position des
ergots tout en actionnant le frein. Si
une plaquette de frein est usée au point
que l’ergot touche presque le disque de
frein, faire remplacer la paire de pla-
quettes par un concessionnaire
Yamaha.
1
1. Ergot d’indication d’usure
FAU03776
Contrôle du niveau du liquide
de freinSi le niveau du liquide de frein est
insuffisant, des bulles d’air peuvent se
former dans le circuit de freinage, ce
qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d’une fuite ou l’usure des plaquettes. Si
le niveau du liquide est bas, il faut
contrôler l’usure des plaquettes et
l’étanchéité du circuit.
1
1. Repère de niveau minimum
FAU00728
Plaquettes de frein arrière
Chaque plaquette de frein arrière est
munie d’un ergot d’indication d’usure.
Les ergots permettent de contrôler
l’usure des plaquettes sans devoir
démonter le frein. Contrôler l’usure des
plaquettes en vérifiant la position des
ergots tout en actionnant le frein. Si
une plaquette de frein est usée au point
que l’ergot touche presque le disque de
frein, faire remplacer la paire de pla-
quettes par un concessionnaire
Yamaha.
1
1. Ergot d’indication d’usure
AVANT
ARRIÈRE
AVANT
3MB-9-F8(French) 6/13/01 6:20 PM Page 62

6-26
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Prendre les précautions suivantes :
8Avant de vérifier le niveau du
liquide, s’assurer que le haut du
réservoir de liquide de frein est à
l’horizontale.
8Utiliser uniquement le liquide de
frein recommandé. Tout autre
liquide risque d’abîmer les joints
en caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.

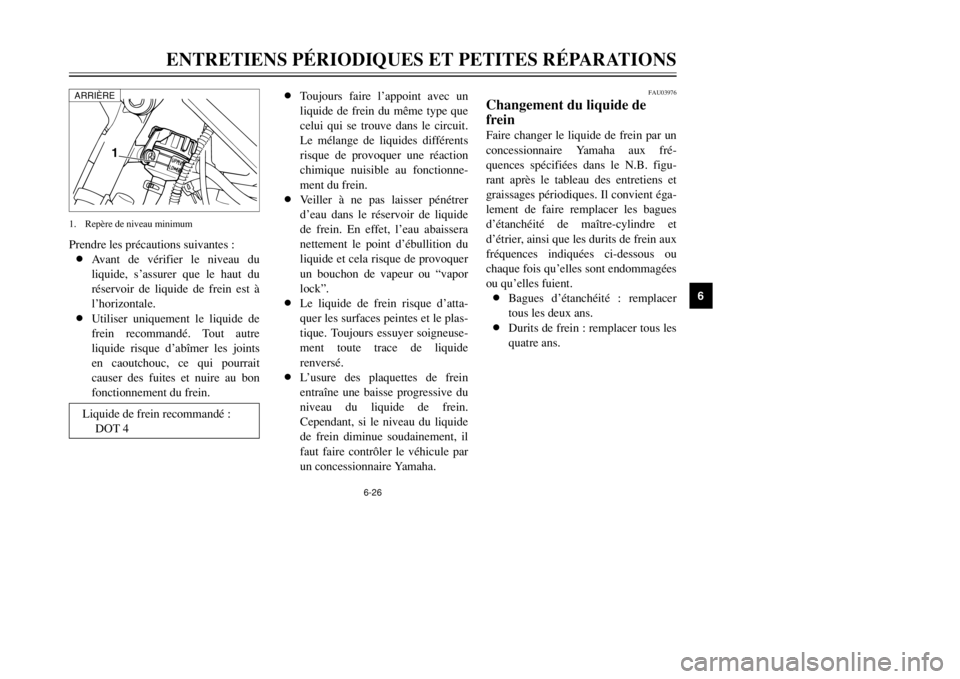

1
1. Repère de niveau minimum
FAU03976
Changement du liquide de
freinFaire changer le liquide de frein par un
concessionnaire Yamaha aux fré-
quences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et
graissages périodiques. Il convient éga-
lement de faire remplacer les bagues
d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durits de frein aux
fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées
ou qu’elles fuient.
8Bagues d’étanchéité : remplacer
tous les deux ans.
8Durits de frein : remplacer tous les
quatre ans. 8Toujours faire l’appoint avec un
liquide de frein du même type que
celui qui se trouve dans le circuit.
Le mélange de liquides différents
risque de provoquer une réaction
chimique nuisible au fonctionne-
ment du frein.
8Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaissera
nettement le point d’ébullition du
liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor
lock”.
8Le liquide de frein risque d’atta-
quer les surfaces peintes et le plas-
tique. Toujours essuyer soigneuse-
ment toute trace de liquide
renversé.
8L’usure des plaquettes de frein
entraîne une baisse progressive du
niveau du liquide de frein.
Cependant, si le niveau du liquide
de frein diminue soudainement, il
faut faire contrôler le véhicule par
un concessionnaire Yamaha.
ARRIÈRELiquide de frein recommandé :
DOT 4
3MB-9-F8(French) 6/13/01 6:20 PM Page 63

6-27
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00744
Tension de la chaîne de
transmissionContrôler et, si nécessaire, régler la
tension de la chaîne de transmission
avant chaque départ.
Contrôle de la tension de la chaîne de
transmission
1. Placer la moto sur un plan hori-
zontal et veiller à ce qu’elle soit
dressée à la verticale.N.B.:
La moto doit être à la verticale et rien
ne peut peser sur elle lors du contrôle
et du réglage de la tension de la chaîne
de transmission.
a
a. Tension de la chaîne de transmission
FAU03594
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe.
2. Pour tendre la chaîne de transmis-
sion, tourner l’excentrique de
réglage de chaque côté du bras
oscillant dans le sens a. Pour
détendre la chaîne, tourner les
deux excentriques de réglage dans
le sens b, puis pousser la roue
arrière vers l’avant.

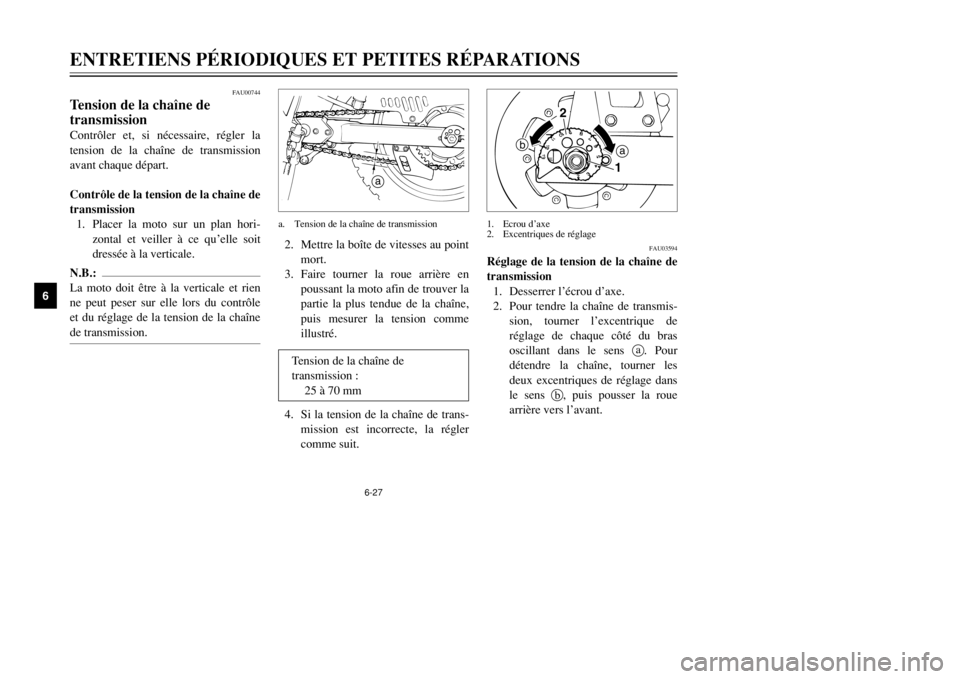

a b
2
1
1. Ecrou d’axe
2. Excentriques de réglage
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en
poussant la moto afin de trouver la
partie la plus tendue de la chaîne,
puis mesurer la tension comme
illustré.
4. Si la tension de la chaîne de trans-
mission est incorrecte, la régler
comme suit. Tension de la chaîne de
transmission :
25 à 70 mm
3MB-9-F8(French) 6/13/01 6:20 PM Page 64

6-28
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
N.B.:
Afin de garantir un alignement de roue
correct, il faut veiller à régler les deux
excentriques de la même façon.
FC000096
fFUne chaîne mal tendue impose des
efforts excessifs au moteur et à
d’autres organes vitaux, et risque de
sauter ou de casser. Pour éviter ce
problème, veiller à ce que la tension
de la chaîne de transmission soit tou-
jours dans les limites spécifiées.3. Serrer l’écrou d’axe au couple de
serrage spécifié.2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne
avec un lubrifiant spécial pour
chaîne à joints toriques.
FCA00052
fFNe pas utiliser de l’huile moteur ni
tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui
vont endommager les joints toriques
de la chaîne de transmission.
FAU03006
Lubrification de la chaîne de
transmissionIl faut nettoyer et lubrifier la chaîne de
transmission aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques, sinon elle s’usera
rapidement, surtout lors de la conduite
dans les régions humides ou poussié-
reuses. Entretenir la chaîne de trans-
mission comme suit.
FC000097
fFIl faut lubrifier la chaîne de trans-
mission après avoir lavé la moto ou
après avoir roulé sous la pluie.1. Laver la chaîne à l’aide de pétrole
et d’une petite brosse à poils doux.
FCA00053
fFNe pas nettoyer la chaîne de trans-
mission à la vapeur, au jet à forte
pression ou à l’aide de dissolvants
inappropriés, car cela endommage-
rait ses joints toriques.
Couple de serrage :
Écrou d’axe :
90 Nm (9,0 m0kgf)
3MB-9-F8(French) 6/13/01 6:20 PM Page 65

6-29
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU04034
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poi-
gnée des gaz avant chaque départ. Il
convient également de lubrifier ou de
remplacer le câble aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU02962
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et
l’état de tous les câbles de commande
avant chaque départ. Il faut en outre
lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est
endommagé ou si son fonctionnement
est dur, le faire contrôler et remplacer,
si nécessaire, par un concessionnaire
Yamaha.
FW000112
XGUne gaine endommagée va empêcher
le bon fonctionnement du câble et
entraînera sa rouille. Remplacer dès
que possible tout câble endommagé
afin d’éviter de créer un état de
conduite dangereux.
Lubrifiant recommandé :
Huile moteur
3MB-9-F8(French) 6/13/01 6:20 PM Page 66

6-30
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU00774
Réglage de la pompe à huile
“Autolube”La pompe à huile “Autolube” est un
organe vital du moteur. Celle-ci
requiert un réglage très précis qui doit
être effectué par un concessionnaire
Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages
périodiques.
FAU03370
Contrôle et lubrification de la
pédale de frein et du sélecteurContrôler le fonctionnement de la
pédale de frein et du sélecteur avant
chaque départ et lubrifier les articula-
tions quand nécessaire.
FAU03164
Contrôle et lubrification des
leviers de frein et d’embrayageContrôler le fonctionnement du levier
de frein et d’embrayage avant chaque
départ et lubrifier les articulations de
levier quand nécessaire.
Lubrifiant recommandé :
Graisse à base de savon au
lithium (graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au
lithium (graisse universelle)
3MB-9-F8(French) 6/13/01 6:20 PM Page 67

6-31
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU02939
Contrôle de la fourcheIl faut contrôler l’état et le fonctionne-
ment de la fourche en procédant
comme suit aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Contrôle de l’état général
FW000115
XGCaler soigneusement la moto pour
qu’elle ne puisse se renverser.S’assurer que les tubes plongeurs ne
sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.Contrôle du fonctionnement

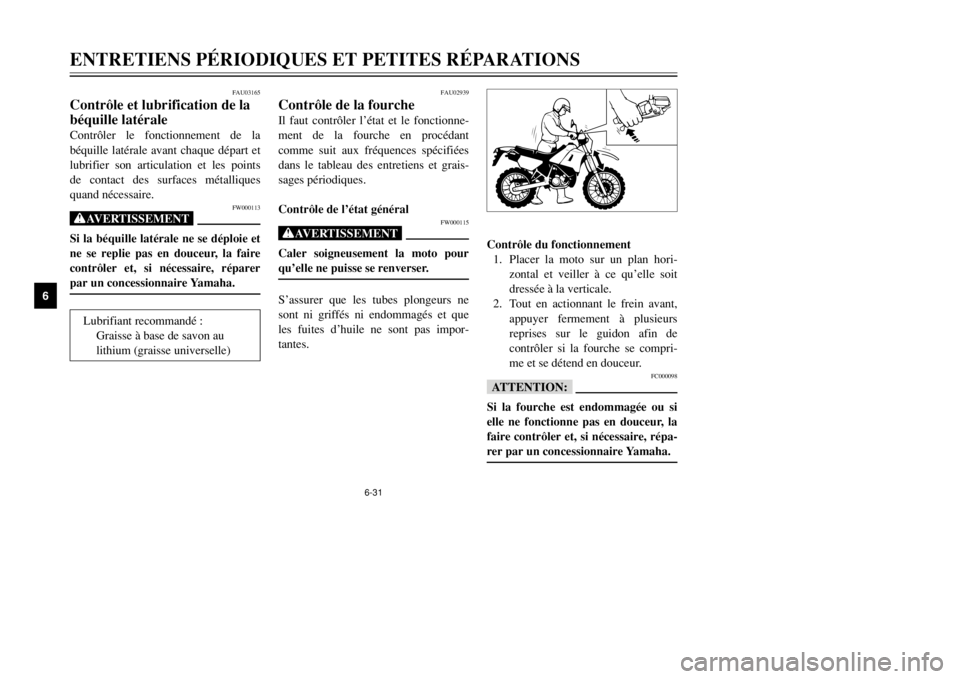

1. Placer la moto sur un plan hori-
zontal et veiller à ce qu’elle soit
dressée à la verticale.
2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs
reprises sur le guidon afin de
contrôler si la fourche se compri-
me et se détend en douceur.
FC000098
fFSi la fourche est endommagée ou si
elle ne fonctionne pas en douceur, la
faire contrôler et, si nécessaire, répa-
rer par un concessionnaire Yamaha.
FAU03165
Contrôle et lubrification de la
béquille latéraleContrôler le fonctionnement de la
béquille latérale avant chaque départ et
lubrifier son articulation et les points
de contact des surfaces métalliques
quand nécessaire.
FW000113
XGSi la béquille latérale ne se déploie et
ne se replie pas en douceur, la faire
contrôler et, si nécessaire, réparer
par un concessionnaire Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au
lithium (graisse universelle)
3MB-9-F8(French) 6/13/01 6:20 PM Page 68

6-32
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6

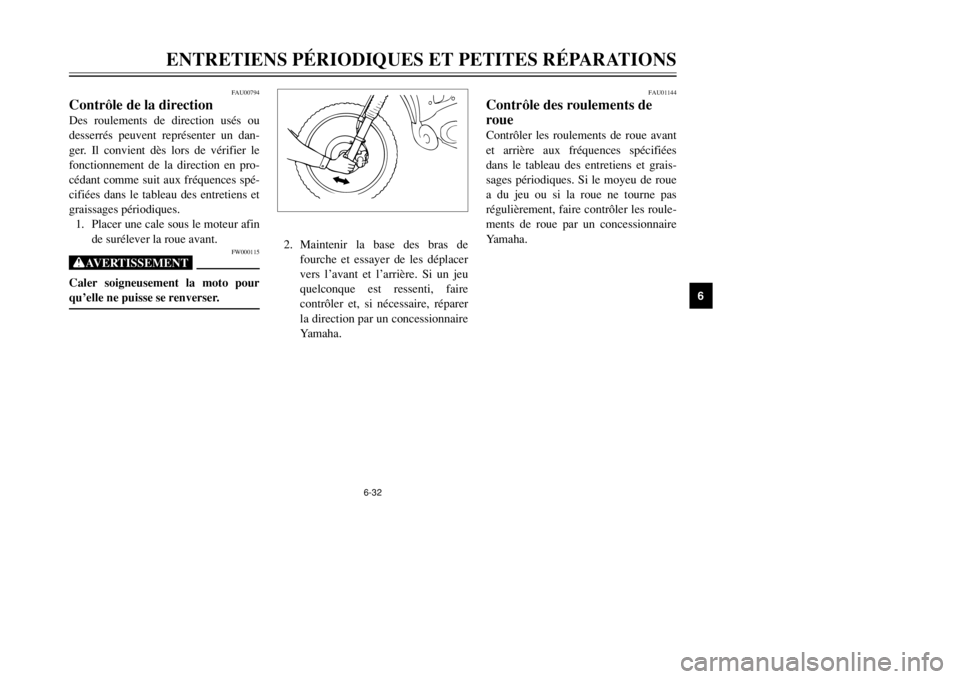

2. Maintenir la base des bras de
fourche et essayer de les déplacer
vers l’avant et l’arrière. Si un jeu
quelconque est ressenti, faire
contrôler et, si nécessaire, réparer
la direction par un concessionnaire
Yamaha.
FAU01144
Contrôle des roulements de
roueContrôler les roulements de roue avant
et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques. Si le moyeu de roue
a du jeu ou si la roue ne tourne pas
régulièrement, faire contrôler les roule-
ments de roue par un concessionnaire
Yamaha.
FAU00794
Contrôle de la directionDes roulements de direction usés ou
desserrés peuvent représenter un dan-
ger. Il convient dès lors de vérifier le
fonctionnement de la direction en pro-
cédant comme suit aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
1. Placer une cale sous le moteur afin
de surélever la roue avant.
FW000115
XGCaler soigneusement la moto pour
qu’elle ne puisse se renverser.
3MB-9-F8(French) 6/13/01 6:20 PM Page 69
