YAMAHA EC-03 2011 Betriebsanleitungen (in German)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
7-4
2
3
4
5
678
9
GAU50103

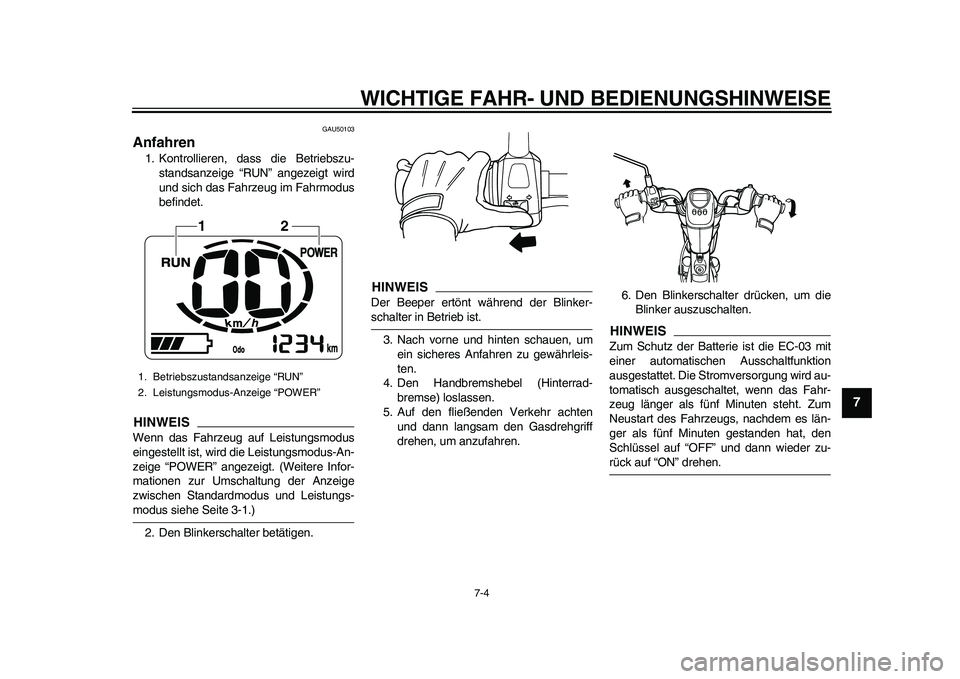

Anfahren 1. Kontrollieren, dass die Betriebszu-
standsanzeige “RUN” angezeigt wird
und sich das Fahrzeug im Fahrmodus
befindet.HINWEISWenn das Fahrzeug auf Leistungsmodus
eingestellt ist, wird die Leistungsmodus-An-
zeige “POWER” angezeigt. (Weitere Infor-
mationen zur Umschaltung der Anzeige
zwischen Standardmodus und Leistungs-modus siehe Seite 3-1.)
2. Den Blinkerschalter betätigen.
HINWEISDer Beeper ertönt während der Blinker-schalter in Betrieb ist.
3. Nach vorne und hinten schauen, um
ein sicheres Anfahren zu gewährleis-
ten.
4. Den Handbremshebel (Hinterrad-
bremse) loslassen.
5. Auf den fließenden Verkehr achten
und dann langsam den Gasdrehgriff
drehen, um anzufahren.6. Den Blinkerschalter drücken, um die
Blinker auszuschalten.
HINWEISZum Schutz der Batterie ist die EC-03 mit
einer automatischen Ausschaltfunktion
ausgestattet. Die Stromversorgung wird au-
tomatisch ausgeschaltet, wenn das Fahr-
zeug länger als fünf Minuten steht. Zum
Neustart des Fahrzeugs, nachdem es län-
ger als fünf Minuten gestanden hat, den
Schlüssel auf “OFF” und dann wieder zu-rück auf “ON” drehen.
1. Betriebszustandsanzeige “RUN”
2. Leistungsmodus-Anzeige “POWER”
1
2
1CB-28199-G0.book 4 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
7-5
1
2
3
4
5
67
8
9
GAU50111
Beschleunigen und
Verlangsamen Die Fahrgeschwindigkeit wird durch Gasge-
ben und Gaswegnehmen angepasst. Den
Gasdrehgriff in Richtung (a) drehen, um die
Fahrgeschwindigkeit zu erhöhen. Den Gas-
drehgriff in Richtung (b) drehen, um die
Fahrgeschwindigkeit zu verringern.
GAU50961
Bremsen
WARNUNG
GWA10300

Vermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.

Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.

Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.

Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad-
bremse mit allmählich ansteigender
Kraft betätigen.Vorn
Hinten
(a) (b)
1CB-28199-G0.book 5 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
7-6
2
3
4
5
678
9
GAU50122
Parken Um Diebstahl zu verhindern, zum Parken
immer die Lenkung verriegeln und den
Schlüssel abziehen. Es wird empfohlen, zu-
sätzlich ein Kettenschloss oder ein anderes
Motorradschloss zu verwenden.
WARNUNG
GWA15580
Das Fahrzeug nicht auf abschüssigem
oder weichem Untergrund abstellen, da-mit es nicht umfallen kann.HINWEIS
Wenn das Fahrzeug an einem extrem
heißen oder kalten Ort geparkt wird,
kann die Temperatur-Schutzfunktion
aktiviert werden, wenn der Schlüssel
auf “ON” gedreht wird. Wenn sie akti-
viert wird, blinkt “HEAT” oder “COOL”
in der Tageskilometerzähler-/Kilome-
terzähler-Anzeige. (Weitere Informati-
onen zur Temperatur-Schutzfunktion
siehe Seite 4-4 “Temperatur-Warnan-
zeige”.)

Es wird empfohlen, zum Parken die Si-
cherheitsverriegelung zu verriegeln.
(Weitere Informationen zur Verriege-
lung der Sicherheitsverriegelung sieheSeite 4-10.)
1CB-28199-G0.book 6 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

8-1
1
2
3
4
5
6
78
9

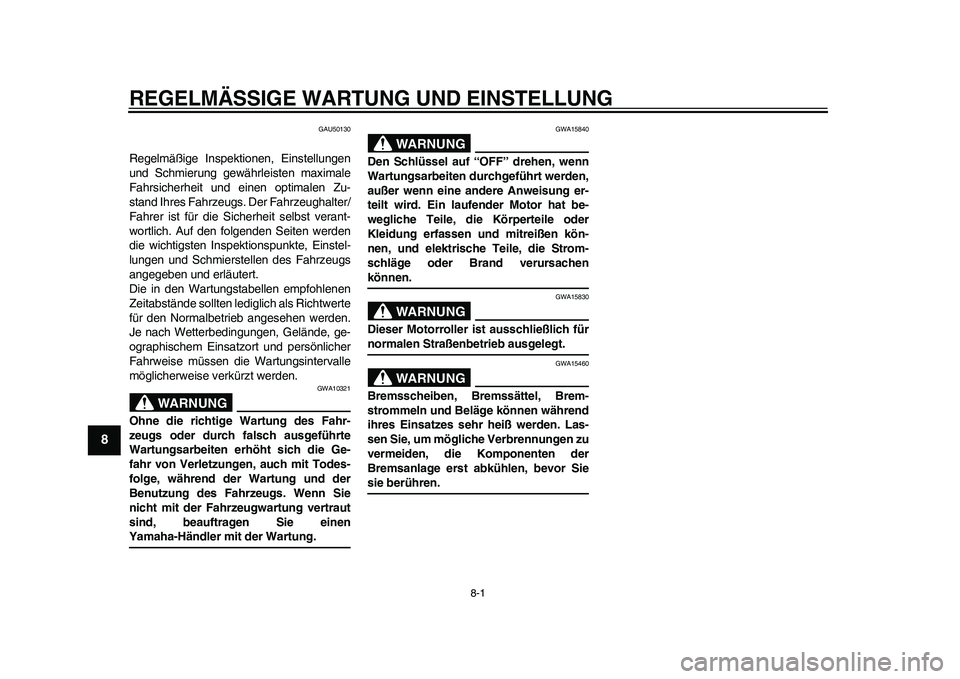

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU50130
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughalter/
Fahrer ist für die Sicherheit selbst verant-
wortlich. Auf den folgenden Seiten werden
die wichtigsten Inspektionspunkte, Einstel-
lungen und Schmierstellen des Fahrzeugs
angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einenYamaha-Händler mit der Wartung.
WARNUNG
GWA15840
Den Schlüssel auf “OFF” drehen, wenn
Wartungsarbeiten durchgeführt werden,
außer wenn eine andere Anweisung er-
teilt wird. Ein laufender Motor hat be-
wegliche Teile, die Körperteile oder
Kleidung erfassen und mitreißen kön-
nen, und elektrische Teile, die Strom-
schläge oder Brand verursachenkönnen.
WARNUNG
GWA15830
Dieser Motorroller ist ausschließlich fürnormalen Straßenbetrieb ausgelegt.
WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Siesie berühren.
1CB-28199-G0.book 1 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-2
2
3
4
5
6
789
GAU50610
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.

Ab 30000 km sind die Wartungsintervalle alle 6000 km zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU50620
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km 6000 km 12000 km 18000 km 24000 km
1*Vorderradbremse• Funktion kontrollieren und das
Spiel des Bremshebels einstel-
len.
• Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
2*Hinterradbremse• Funktion kontrollieren und das
Spiel des Bremshebels einstel-
len.
• Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
3*Räder• Rundlauf prüfen und auf
Beschädigung kontrollieren.
4*Reifen• Profiltiefe prüfen und auf
Beschädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
5*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.
1CB-28199-G0.book 2 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-3
1
2
3
4
5
6
78
9

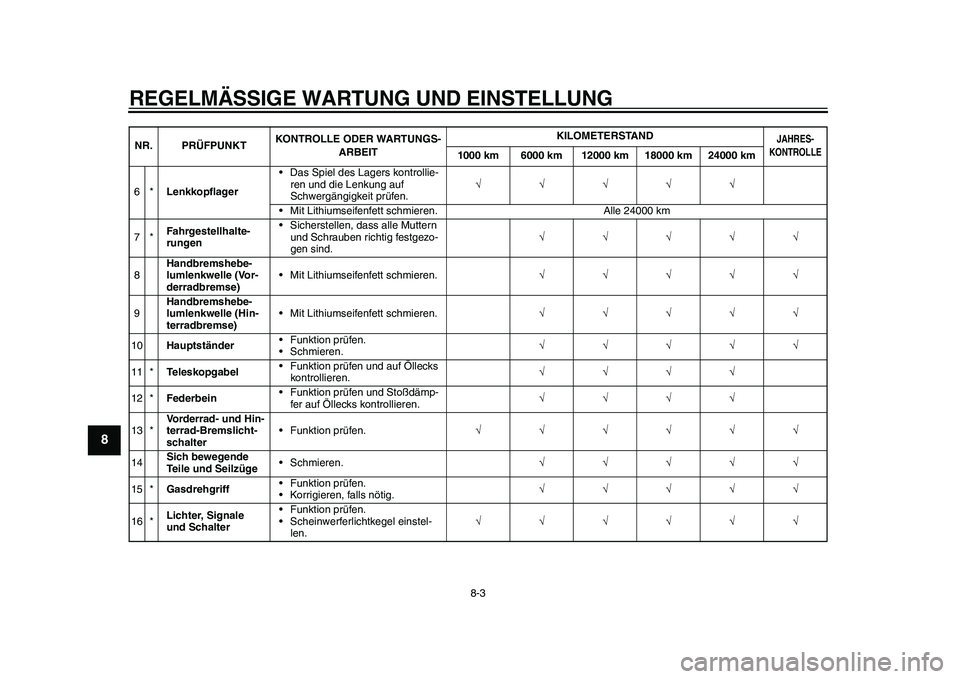

6*Lenkkopflager• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf
Schwergängigkeit prüfen.
• Mit Lithiumseifenfett schmieren. Alle 24000 km
7*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.
8Handbremshebe-
lumlenkwelle (Vor-
derradbremse)• Mit Lithiumseifenfett schmieren.
9Handbremshebe-
lumlenkwelle (Hin-
terradbremse)• Mit Lithiumseifenfett schmieren.
10Hauptständer• Funktion prüfen.
•Schmieren.
11 *Teleskopgabel• Funktion prüfen und auf Öllecks
kontrollieren.
12 *Federbein• Funktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.
13 *Vorderrad- und Hin-
terrad-Bremslicht-
schalter• Funktion prüfen.
14Sich bewegende
Teile und Seilzüge•Schmieren.
15 *Gasdrehgriff• Funktion prüfen.
• Korrigieren, falls nötig.
16 *Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len. NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km 6000 km 12000 km 18000 km 24000 km
1CB-28199-G0.book 3 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-4
2
3
4
5
6
789
17 *Motorgeräusch• Auf ungewöhnliche Motorgeräu-
sche kontrollieren.
• Korrigieren, falls nötig.
18 *Ladekabel und -ste-
cker• Zustand und auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig. NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km 6000 km 12000 km 18000 km 24000 km
1CB-28199-G0.book 4 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-5
1
2
3
4
5
6
78
9
GAU50143

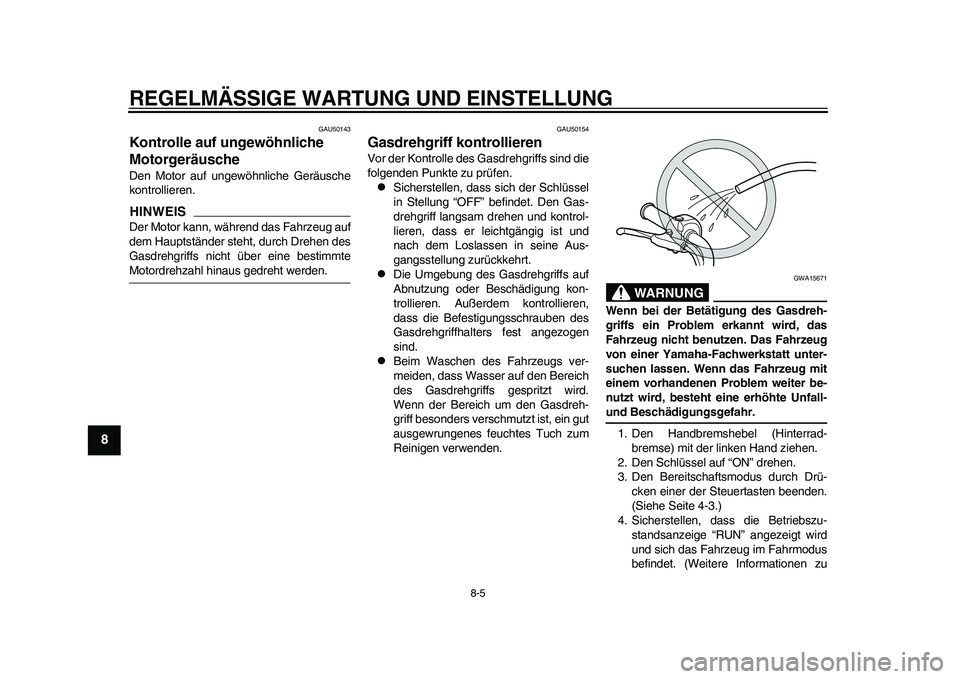

Kontrolle auf ungewöhnliche
Motorgeräusche Den Motor auf ungewöhnliche Geräusche
kontrollieren.HINWEISDer Motor kann, während das Fahrzeug auf
dem Hauptständer steht, durch Drehen des
Gasdrehgriffs nicht über eine bestimmteMotordrehzahl hinaus gedreht werden.
GAU50154
Gasdrehgriff kontrollieren Vor der Kontrolle des Gasdrehgriffs sind die
folgenden Punkte zu prüfen.
Sicherstellen, dass sich der Schlüssel
in Stellung “OFF” befindet. Den Gas-
drehgriff langsam drehen und kontrol-
lieren, dass er leichtgängig ist und
nach dem Loslassen in seine Aus-
gangsstellung zurückkehrt.

Die Umgebung des Gasdrehgriffs auf
Abnutzung oder Beschädigung kon-
trollieren. Außerdem kontrollieren,
dass die Befestigungsschrauben des
Gasdrehgriffhalters fest angezogen
sind.

Beim Waschen des Fahrzeugs ver-
meiden, dass Wasser auf den Bereich
des Gasdrehgriffs gespritzt wird.
Wenn der Bereich um den Gasdreh-
griff besonders verschmutzt ist, ein gut
ausgewrungenes feuchtes Tuch zum
Reinigen verwenden.
WARNUNG
GWA15671
Wenn bei der Betätigung des Gasdreh-
griffs ein Problem erkannt wird, das
Fahrzeug nicht benutzen. Das Fahrzeug
von einer Yamaha-Fachwerkstatt unter-
suchen lassen. Wenn das Fahrzeug mit
einem vorhandenen Problem weiter be-
nutzt wird, besteht eine erhöhte Unfall-und Beschädigungsgefahr.
1. Den Handbremshebel (Hinterrad-
bremse) mit der linken Hand ziehen.
2. Den Schlüssel auf “ON” drehen.
3. Den Bereitschaftsmodus durch Drü-
cken einer der Steuertasten beenden.
(Siehe Seite 4-3.)
4. Sicherstellen, dass die Betriebszu-
standsanzeige “RUN” angezeigt wird
und sich das Fahrzeug im Fahrmodus
befindet. (Weitere Informationen zu
1CB-28199-G0.book 5 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-6
2
3
4
5
6
789

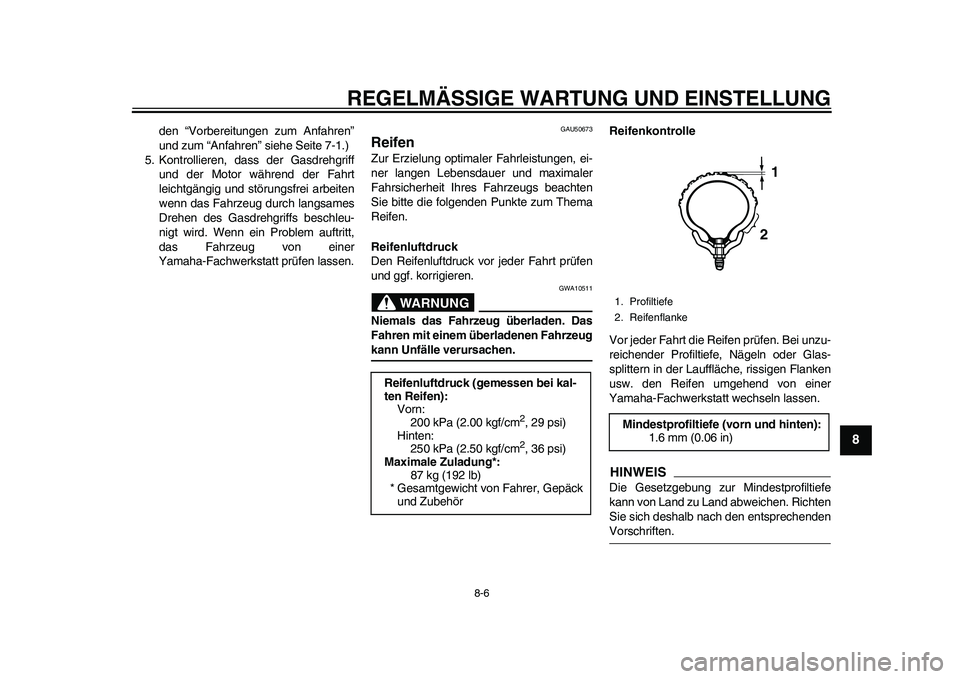

den “Vorbereitungen zum Anfahren”
und zum “Anfahren” siehe Seite 7-1.)
5. Kontrollieren, dass der Gasdrehgriff
und der Motor während der Fahrt
leichtgängig und störungsfrei arbeiten
wenn das Fahrzeug durch langsames
Drehen des Gasdrehgriffs beschleu-
nigt wird. Wenn ein Problem auftritt,
das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
GAU50673
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeugkann Unfälle verursachen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften. Reifenluftdruck (gemessen bei kal-
ten Reifen):
Vorn:
200 kPa (2.00 kgf/cm
2, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)
Maximale Zuladung*:
87 kg (192 lb)
* Gesamtgewicht von Fahrer, Gepäck
und Zubehör
1. Profiltiefe
2. ReifenflankeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
12
1CB-28199-G0.book 6 ページ ２０１０年１０月１５日　金曜日　午後２時５７分

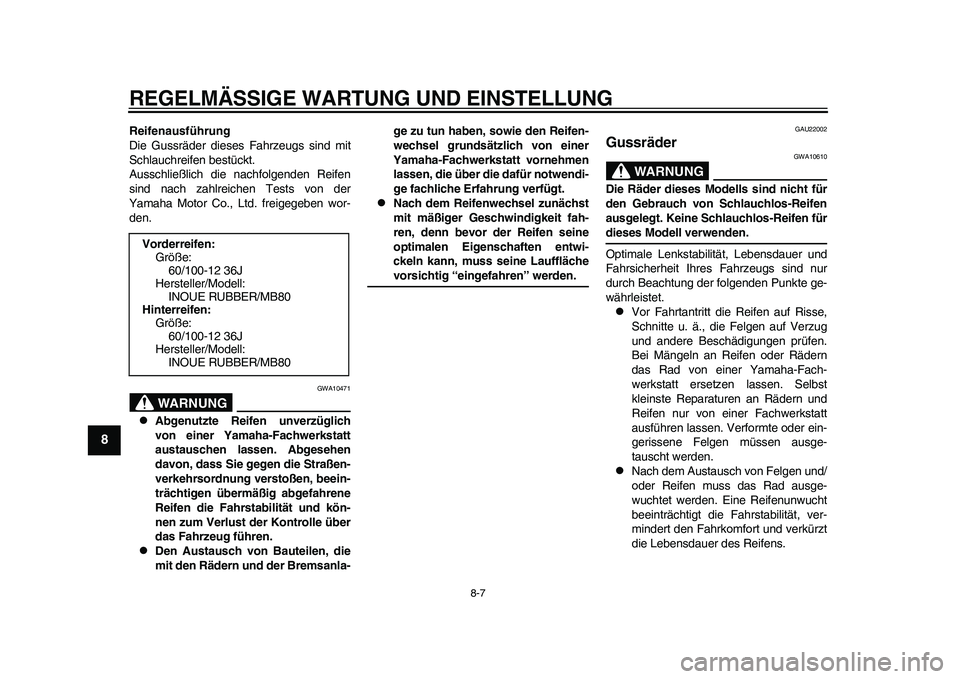

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-7
1
2
3
4
5
6
78
9
Reifenausführung
Die Gussräder dieses Fahrzeugs sind mit
Schlauchreifen bestückt.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10471

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Laufflächevorsichtig “eingefahren” werden.
GAU22002
Gussräder
WARNUNG
GWA10610
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen fürdieses Modell verwenden.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens. Vorderreifen:
Größe:
60/100-12 36J
Hersteller/Modell:
INOUE RUBBER/MB80
Hinterreifen:
Größe:
60/100-12 36J
Hersteller/Modell:
INOUE RUBBER/MB80
1CB-28199-G0.book 7 ページ ２０１０年１０月１５日　金曜日　午後２時５７分
