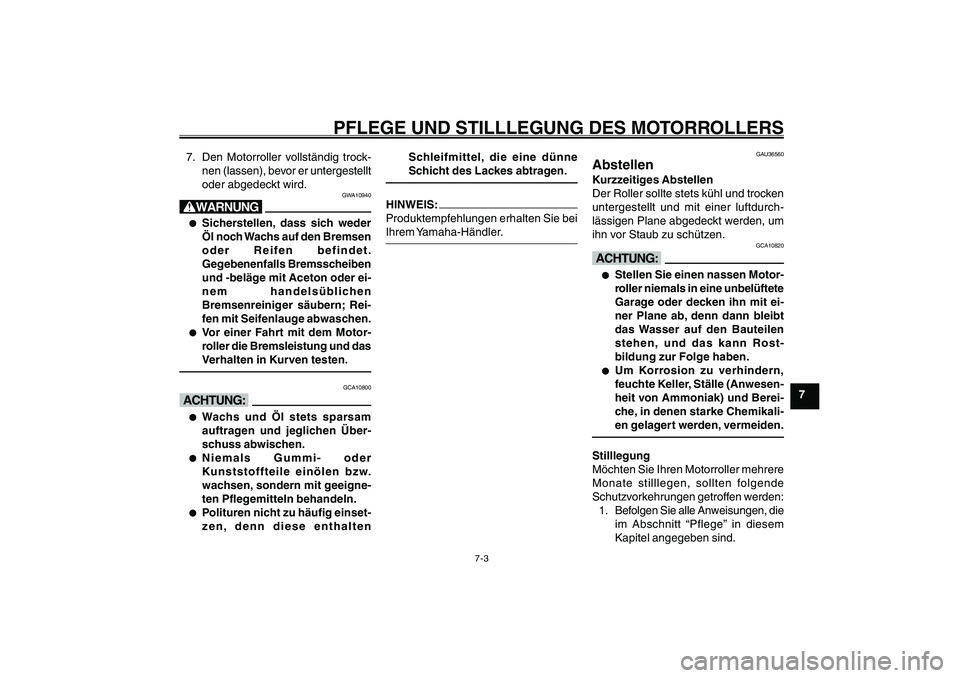

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7. Den Motorroller vollständig trock-
nen (lassen), bevor er untergestellt
oder abgedeckt wird.
GWA10940
W● ●● ●
●
Sicherstellen, dass sich weder
Öl noch Wachs auf den Bremsen
oder Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder ei-
nem handelsüblichen
Bremsenreiniger säubern; Rei-
fen mit Seifenlauge abwaschen.
● ●● ●
●
Vor einer Fahrt mit dem Motor-
roller die Bremsleistung und das
Verhalten in Kurven testen.
GCA10800
dD● ●● ●
●
Wachs und Öl stets sparsam
auftragen und jeglichen Über-
schuss abwischen.
● ●● ●
●
Niemals Gummi- oder
Kunststoffteile einölen bzw.
wachsen, sondern mit geeigne-
ten Pflegemitteln behandeln.
● ●● ●
●
Polituren nicht zu häufig einset-
zen, denn diese enthalten Abstellen
Schleifmittel, die eine dünne
Schicht des Lackes abtragen.
HINWEIS:
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.
GAU36560
AbstellenKurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken
untergestellt und mit einer luftdurch-
lässigen Plane abgedeckt werden, um
ihn vor Staub zu schützen.
GCA10820
dD● ●● ●
●
Stellen Sie einen nassen Motor-
roller niemals in eine unbelüftete
Garage oder decken ihn mit ei-
ner Plane ab, denn dann bleibt
das Wasser auf den Bauteilen
stehen, und das kann Rost-
bildung zur Folge haben.
● ●● ●
●
Um Korrosion zu verhindern,
feuchte Keller, Ställe (Anwesen-
heit von Ammoniak) und Berei-
che, in denen starke Chemikali-
en gelagert werden, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere
Monate stilllegen, sollten folgende
Schutzvorkehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die
im Abschnitt “Pflege” in diesem
Kapitel angegeben sind.
15P-F8199-G0_ch7.pmd2007/06/20, 20:25 3

7-4
1
2
3
4
5
6
7
8
9
GAU25991

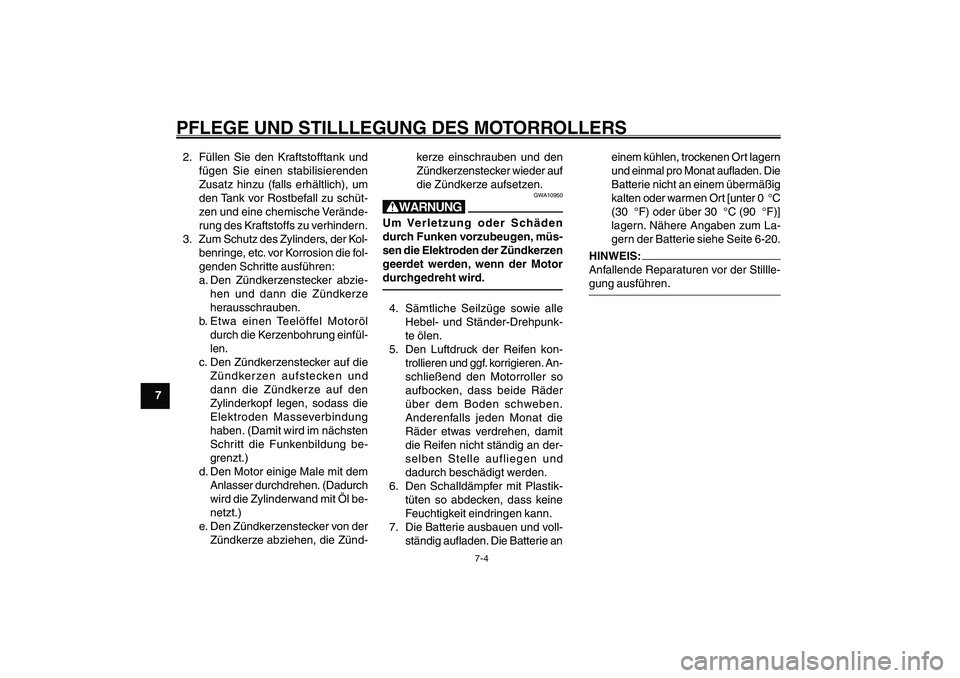

PFLEGE UND STILLLEGUNG DES MOTORROLLERS2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um
den Tank vor Rostbefall zu schüt-
zen und eine chemische Verände-
rung des Kraftstoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abzie-
hen und dann die Zündkerze
herausschrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und
dann die Zündkerze auf den
Zylinderkopf legen, sodass die
Elektroden Masseverbindung
haben. (Damit wird im nächsten
Schritt die Funkenbildung be-
grenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-kerze einschrauben und den
Zündkerzenstecker wieder auf
die Zündkerze aufsetzen.
GWA10950
WUm Verletzung oder Schäden
durch Funken vorzubeugen, müs-
sen die Elektroden der Zündkerzen
geerdet werden, wenn der Motor
durchgedreht wird.4. Sämtliche Seilzüge sowie alle
Hebel- und Ständer-Drehpunk-
te ölen.
5. Den Luftdruck der Reifen kon-
trollieren und ggf. korrigieren. An-
schließend den Motorroller so
aufbocken, dass beide Räder
über dem Boden schweben.
Anderenfalls jeden Monat die
Räder etwas verdrehen, damit
die Reifen nicht ständig an der-
selben Stelle aufliegen und
dadurch beschädigt werden.
6. Den Schalldämpfer mit Plastik-
tüten so abdecken, dass keine
Feuchtigkeit eindringen kann.
7. Die Batterie ausbauen und voll-
ständig aufladen. Die Batterie aneinem kühlen, trockenen Or t lagern
und einmal pro Monat aufladen. Die
Batterie nicht an einem übermäßig
kalten oder warmen Ort [unter 0 °C
(30 °F) oder über 30 °C (90 °F)]
lagern. Nähere Angaben zum La-
gern der Batterie siehe Seite 6-20.
HINWEIS:
Anfallende Reparaturen vor der Stillle-
gung ausführen.
15P-F8199-G0_ch7.pmd2007/06/20, 20:25 4

8-1
1
2
3
4
5
6
7
8
9
GAU26320

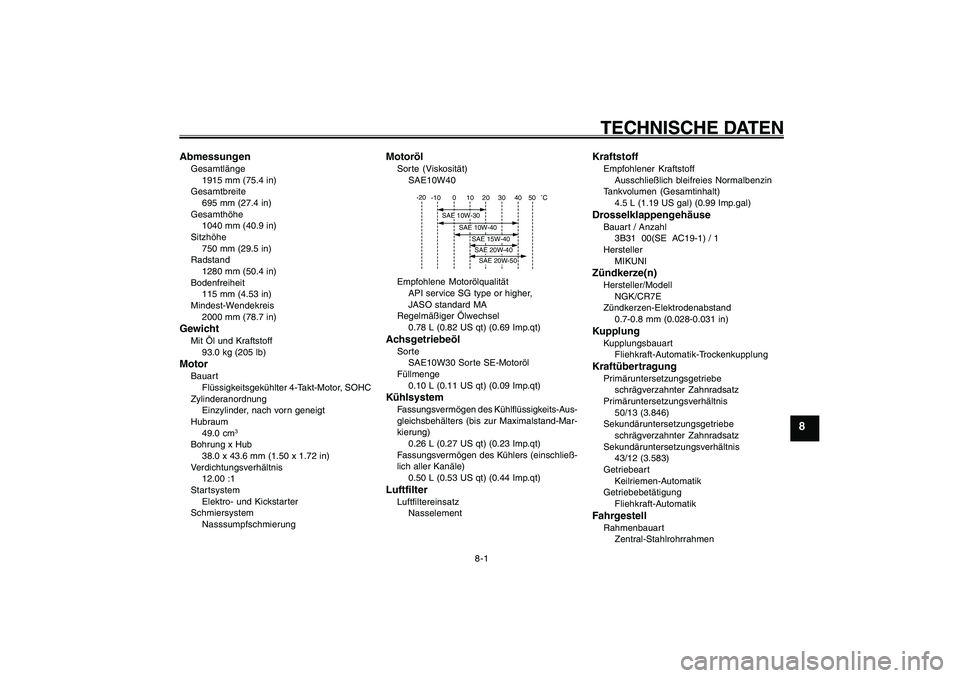

TECHNISCHE DATEN
Technische Daten
GAU26320
TECHNISCHE DATEN
AbmessungenGesamtlänge
1915 mm (75.4 in)
Gesamtbreite
695 mm (27.4 in)
Gesamthöhe
1040 mm (40.9 in)
Sitzhöhe
750 mm (29.5 in)
Radstand
1280 mm (50.4 in)
Bodenfreiheit
115 mm (4.53 in)
Mindest-Wendekreis
2000 mm (78.7 in)GewichtMit Öl und Kraftstoff
93.0 kg (205 lb)MotorBauart
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung
Einzylinder, nach vorn geneigt
Hubraum
49.0 cm
3
Bohrung x Hub
38.0 x 43.6 mm (1.50 x 1.72 in)
Verdichtungsverhältnis
12.00 :1
Star tsystem
Elektro- und Kickstarter
Schmiersystem
Nasssumpfschmierung
MotorölSorte (Viskosität)
SAE10W40
-10 0 10 20 30
40 -20
50
C
SAE 10W-30
SAE 10W-40
SAE 15W-40SAE 20W-40SAE 20W-50
Empfohlene Motorölqualität
API service SG type or higher,
JASO standard MA
Regelmäßiger Ölwechsel
0.78 L (0.82 US qt) (0.69 Imp.qt)AchsgetriebeölSorte
SAE10W30 Sorte SE-Motoröl
Füllmenge
0.10 L (0.11 US qt) (0.09 Imp.qt)KühlsystemFassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung)
0.26 L (0.27 US qt) (0.23 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle)
0.50 L (0.53 US qt) (0.44 Imp.qt)LuftfilterLuftfiltereinsatz
Nasselement
KraftstoffEmpfohlener Kraftstoff
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt)
4.5 L (1.19 US gal) (0.99 Imp.gal)DrosselklappengehäuseBauart / Anzahl
3B31 00(SE AC19-1) / 1
Hersteller
MIKUNIZündkerze(n)Hersteller/Modell
NGK/CR7E
Zündkerzen-Elektrodenabstand
0.7-0.8 mm (0.028-0.031 in)KupplungKupplungsbauart
Fliehkraft-Automatik-TrockenkupplungKraftübertragungPrimäruntersetzungsgetriebe
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis
50/13 (3.846)
Sekundäruntersetzungsgetriebe
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis
43/12 (3.583)
Getriebeart
Keilriemen-Automatik
Getriebebetätigung
Fliehkraft-AutomatikFahrgestellRahmenbauart
Zentral-Stahlrohrrahmen
15P-F8199-G0_ch8.pmd2007/07/18, 12:28 1

8-2
1
2
3
4
5
6
7
8
9
GAU26320

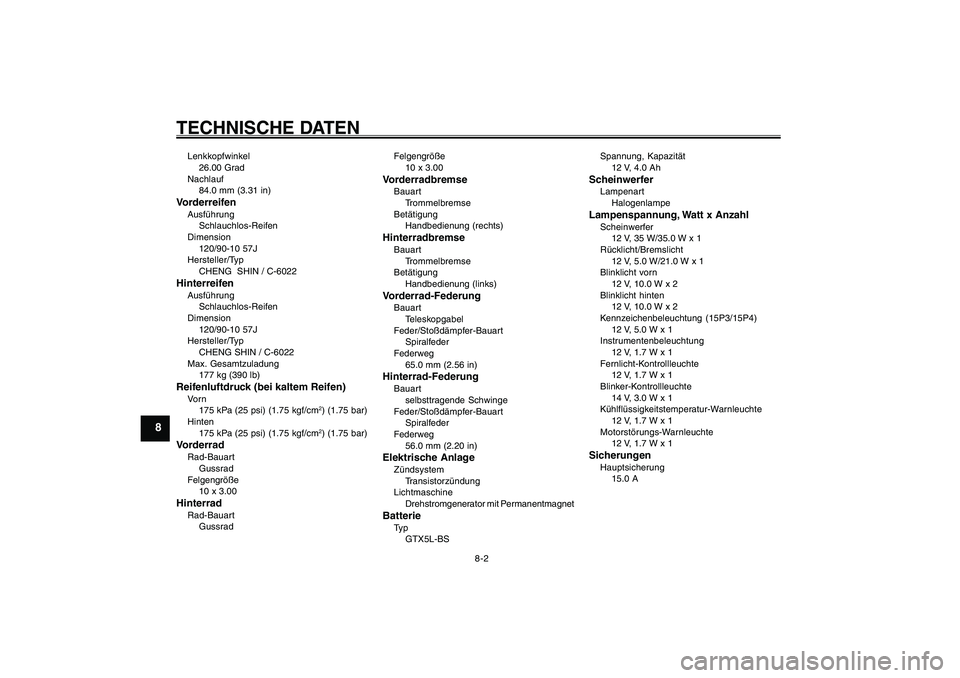

TECHNISCHE DATENLenkkopfwinkel
26.00 Grad
Nachlauf
84.0 mm (3.31 in)VorderreifenAusführung
Schlauchlos-Reifen
Dimension
120/90-10 57J
Hersteller/Typ
CHENG SHIN / C-6022HinterreifenAusführung
Schlauchlos-Reifen
Dimension
120/90-10 57J
Hersteller/Typ
CHENG SHIN / C-6022
Max. Gesamtzuladung
177 kg (390 lb)Reifenluftdruck (bei kaltem Reifen)Vo r n
175 kPa (25 psi) (1.75 kgf/cm
2) (1.75 bar)
Hinten
175 kPa (25 psi) (1.75 kgf/cm2) (1.75 bar)
VorderradRad-Bauart
Gussrad
Felgengröße
10 x 3.00HinterradRad-Bauart
GussradFelgengröße
10 x 3.00
VorderradbremseBauart
Trommelbremse
Betätigung
Handbedienung (rechts)HinterradbremseBauart
Trommelbremse
Betätigung
Handbedienung (links)Vorderrad-FederungBauart
Teleskopgabel
Feder/Stoßdämpfer-Bauart
Spiralfeder
Federweg
65.0 mm (2.56 in)Hinterrad-FederungBauart
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart
Spiralfeder
Federweg
56.0 mm (2.20 in)Elektrische AnlageZündsystem
Transistorzündung
Lichtmaschine
Drehstromgenerator mit PermanentmagnetBatterieTy p
GTX5L-BSSpannung, Kapazität
12 V, 4.0 Ah
ScheinwerferLampenart
HalogenlampeLampenspannung, Watt x AnzahlScheinwerfer
12 V, 35 W/35.0 W x 1
Rücklicht/Bremslicht
12 V, 5.0 W/21.0 W x 1
Blinklicht vorn
12 V, 10.0 W x 2
Blinklicht hinten
12 V, 10.0 W x 2
Kennzeichenbeleuchtung (15P3/15P4)
12 V, 5.0 W x 1
Instrumentenbeleuchtung
12 V, 1.7 W x 1
Fernlicht-Kontrollleuchte
12 V, 1.7 W x 1
Blinker-Kontrollleuchte
14 V, 3.0 W x 1
Kühlflüssigkeitstemperatur-Warnleuchte
12 V, 1.7 W x 1
Motorstörungs-Warnleuchte
12 V, 1.7 W x 1SicherungenHauptsicherung
15.0 A
15P-F8199-G0_ch8.pmd2007/07/18, 12:28 2

9-1
1
2
3
4
5
6
7
8
9
GAU26342
KUNDENINFORMATION
GAU26351

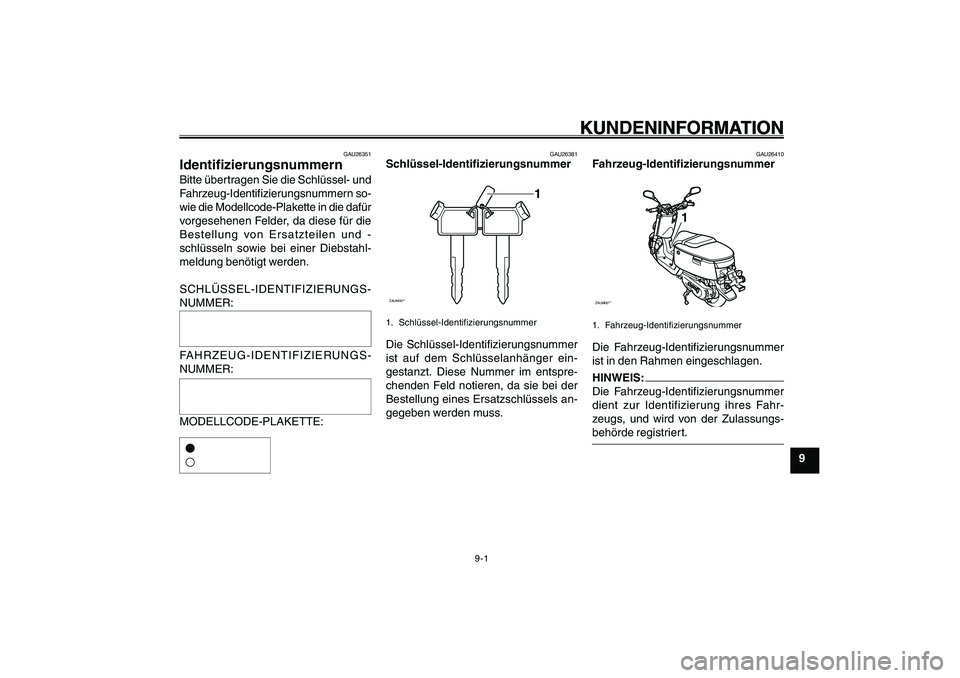

IdentifizierungsnummernBitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern so-
wie die Modellcode-Plakette in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -
schlüsseln sowie bei einer Diebstahl-
meldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
MODELLCODE-PLAKETTE: Identifizierungsnummern
Schlüssel-Identifizierungsnummer
Fahrzeug-Identifizierungsnummer
GAU26342
KUNDENINFORMATION
GAU26381
Schlüssel-IdentifizierungsnummerZAUM00**
1
1. Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger ein-
gestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels an-
gegeben werden muss.
GAU26410
Fahrzeug-IdentifizierungsnummerZAUM00**
1
1. Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer
ist in den Rahmen eingeschlagen.HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahr-
zeugs, und wird von der Zulassungs-
behörde registriert.
15P-F8199-G0_ch9ind.pmd2007/06/21, 12:36 1

9-2
1
2
3
4
5
6
7
8
9
GAU26342
KUNDENINFORMATIONModellcode-Plakette
GAUT1440
Modellcode-PlaketteZAUM00**
1

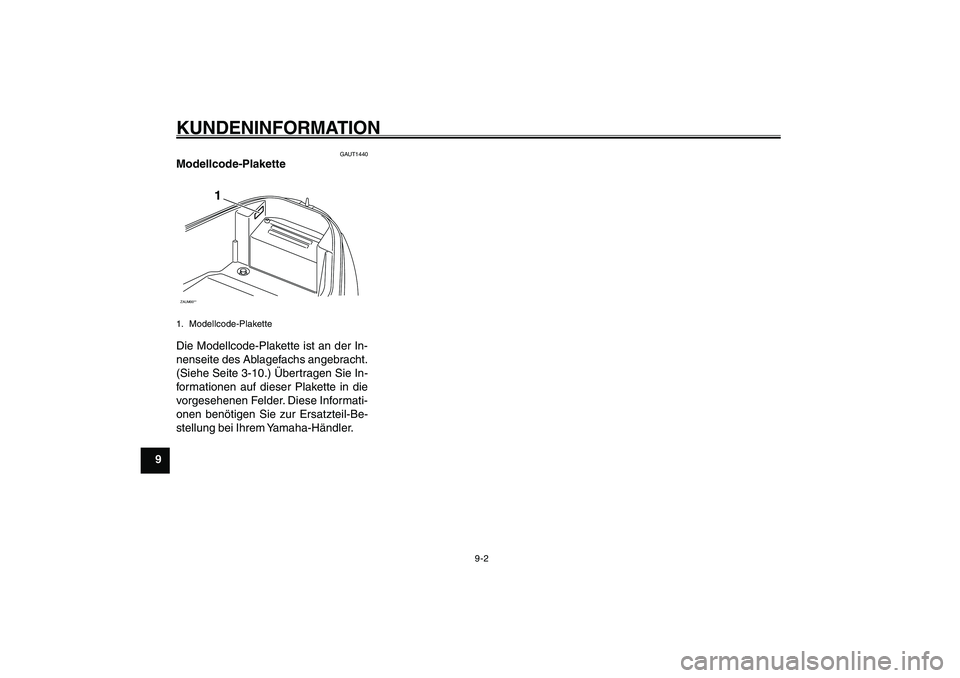

1. Modellcode-PlaketteDie Modellcode-Plakette ist an der In-
nenseite des Ablagefachs angebracht.
(Siehe Seite 3-10.) Übertragen Sie In-
formationen auf dieser Plakette in die
vorgesehenen Felder. Diese Informati-
onen benötigen Sie zur Ersatzteil-Be-
stellung bei Ihrem Yamaha-Händler.
15P-F8199-G0_ch9ind.pmd2007/06/21, 12:36 2

INDEX
AAbdeckungen, abnehmen und
montieren............................................... 6-5
Ablagefach ............................................. 3-10
Abstellen .................................................. 7-3
Achsgetriebeöl ......................................... 6-9
Anfahren................................................... 5-2BBatterie................................................... 6-20
Beschleunigen und Verlangsamen .......... 5-2
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchte............................. 3-3
Blinkerlampe, auswechseln................... 6-24
Blinkerschalter ......................................... 3-5
Bremsen................................................... 5-2
Bremshebel, schmieren......................... 6-17EEinfahrvorschriften................................... 5-3FFahrzeug-Identifizierungsnummer ........... 9-1
Fehlersuchdiagramme ........................... 6-25
Fehlersuche........................................... 6-24
Fernlicht-Kontrollleuchte.......................... 3-3GGasdrehgriff und Gaszug, kontrollieren
und schmieren ..................................... 6-17
Gaszugspiel, kontrollieren ..................... 6-12
Gepäckhaken ........................................... 3-9HHandbremshebel, Hinterradbremse ........ 3-6
Handbremshebel, Vorderradbremse ........ 3-6
Hauptständer, prüfen und schmieren .... 6-18
Helmhalter................................................ 3-9
Hinterradbremshebel-Spiel, einstellen ... 6-16Hupenschalter.......................................... 3-5
IIdentifizierungsnummern ......................... 9-1KKatalysator............................................... 3-8
Kickstarter ................................................ 3-8
Kraftstoff................................................... 3-7
Kühlflüssigkeit........................................ 6-10
Kühlflüssigkeitstemperatur-Warnleuchte . 3-3LLenkerarmaturen...................................... 3-5
Lenkung, prüfen ..................................... 6-19
Luftfiltereinsatz, ersetzen....................... 6-12MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl..................................................... 6-7
Motorstörungs-Warnleuchte.................... 3-3PParken ...................................................... 5-3
Pflege ....................................................... 7-1RRäder ...................................................... 6-15
Radlager, prüfen ..................................... 6-19
Reifen..................................................... 6-13
Routinekontrolle vor Fahrtbeginn............. 4-2
Rücklicht-/Bremslichtlampe
auswechseln........................................ 6-23SScheinwerferlampe, auswechseln ......... 6-22
Schlüssel-Identifizierungsnummer .......... 9-1
Schlüsselloch-Abdeckung........................ 3-2
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln.............................. 6-21Sitzbank................................................... 3-9
Spiel des Handbremshebels, einstellen 6-15
Starterschalter ......................................... 3-5
TTachometer.............................................. 3-4
Tankanzeige............................................. 3-4
Tankverschluss........................................ 3-6
Technische Daten.................................... 8-1
Teleskopgabel, prüfen ............................ 6-18
Tipps zur Fahrsicherheit.......................... 1-5
Trommelbremsbeläge, prüfen ................ 6-16VVentilspiel............................................... 6-12WWarn- und Kontrollleuchten ..................... 3-2
Wartungsintervalle und Schmierdienst .... 6-2ZZünd-/Lenkschloss................................... 3-1
Zündkerze, prüfen .................................... 6-6
15P-F8199-G0_ch9ind.pmd2007/06/21, 12:36 3

INDEX
15P-F8199-G0_ch9ind.pmd2007/06/21, 12:36 4

1
2
3
4
5
6
7
8
9
15P-F8199-G0_ch9ind.pmd2007/06/21, 12:36 5

1
2
3
4
5
6
7
8
915P-F8199-G0_ch9ind.pmd2007/06/21, 12:36 6
