YAMAHA GIGGLE50 2009 Betriebsanleitungen (in German)

6-51
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

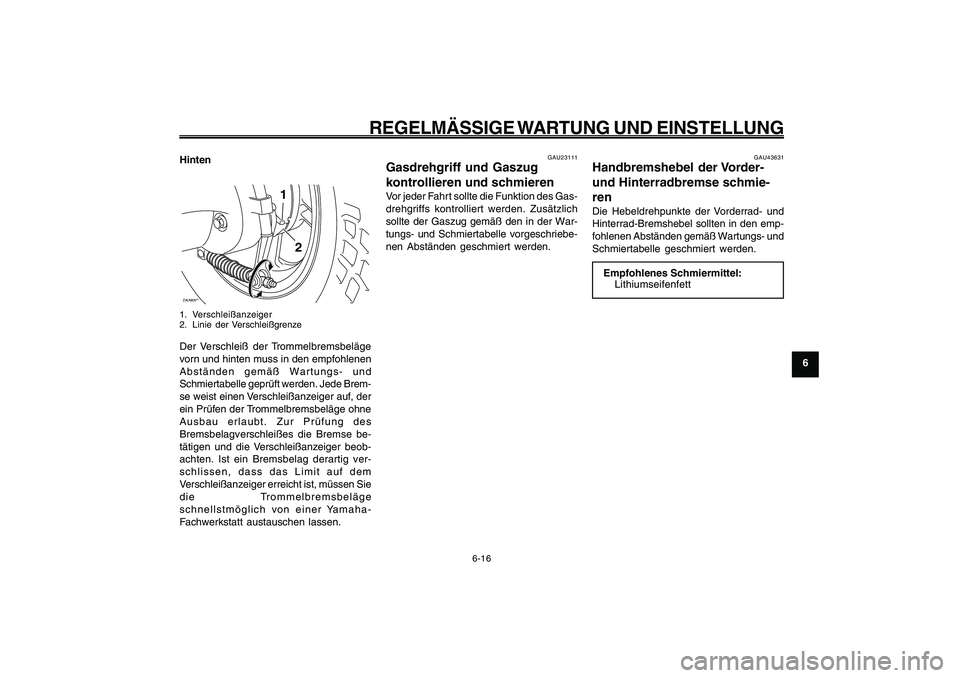

6-16
HintenZAUM00**
1
2
1. Verschleißanzeiger
2. Linie der VerschleißgrenzeDer Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden. Jede Brem-
se weist einen Verschleißanzeiger auf, der
ein Prüfen der Trommelbremsbeläge ohne
Ausbau erlaubt. Zur Prüfung des
Bremsbelagverschleißes die Bremse be-
tätigen und die Verschleißanzeiger beob-
achten. Ist ein Bremsbelag derartig ver-
schlissen, dass das Limit auf dem
Verschleißanzeiger erreicht ist, müssen Sie
die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-
Fachwerkstatt austauschen lassen.Gasdrehgriff und Gaszug, kontrollieren und schmieren
Handbremshebel, schmieren
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU43631
Handbremshebel der Vorder-
und Hinterradbremse schmie-
renDie Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett

6-52
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

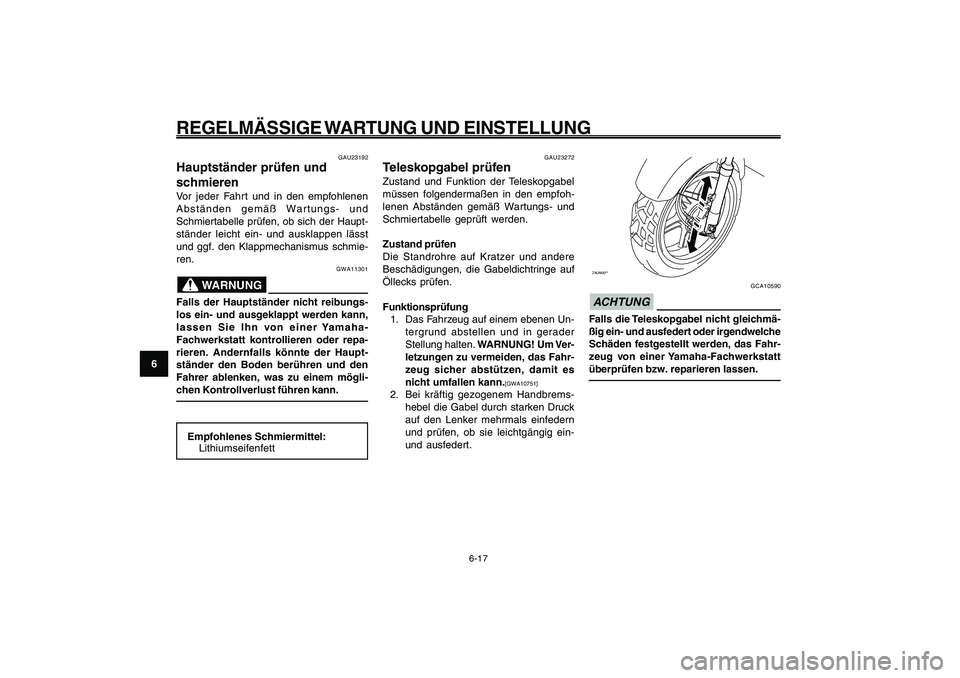

6-17
Hauptständer, prüfen und schmieren
Teleskopgabel, prüfen
GAU23272
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzungen zu vermeiden, das Fahr-
zeug sicher abstützen, damit es
nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
ZAUM00**
GCA10590
ACHTUNGFalls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwelche
Schäden festgestellt werden, das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen bzw. reparieren lassen.
GAU23192
Hauptständer prüfen und
schmierenVor jeder Fahrt und in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle prüfen, ob sich der Haupt-
ständer leicht ein- und ausklappen lässt
und ggf. den Klappmechanismus schmie-
ren.
GWA11301
WARNUNG
Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer Yamaha-
Fachwerkstatt kontrollieren oder repa-
rieren. Andernfalls könnte der Haupt-
ständer den Boden berühren und den
Fahrer ablenken, was zu einem mögli-
chen Kontrollverlust führen kann.Empfohlenes Schmiermittel:
Lithiumseifenfett

6-53
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

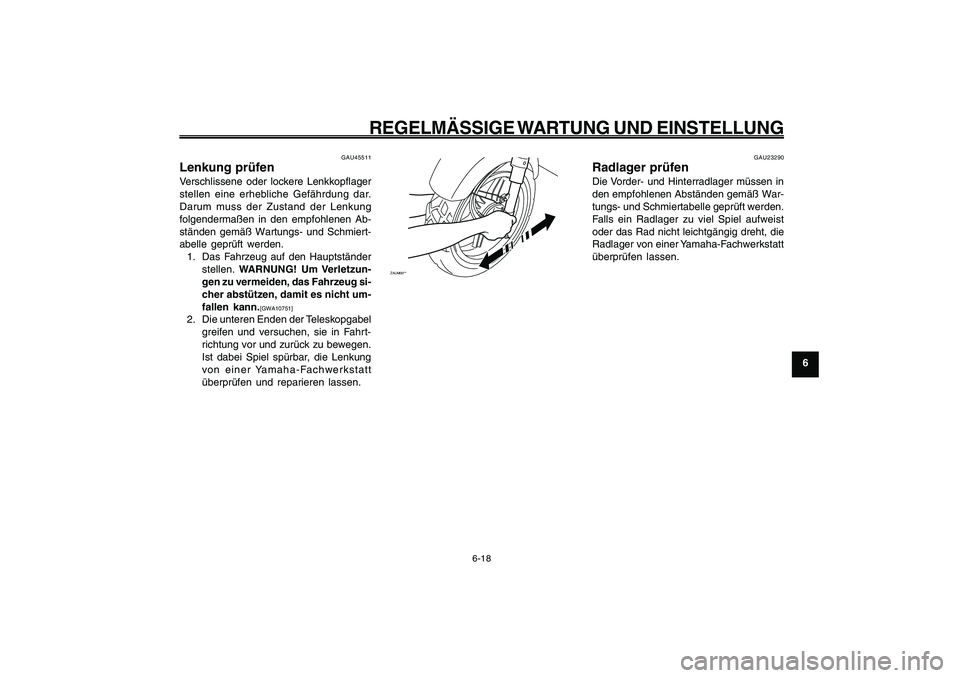

6-18
Lenkung, prüfen
Radlager, prüfen
GAU45511
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmiert-
abelle geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
ZAUM00**
GAU23290
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.

6-54
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

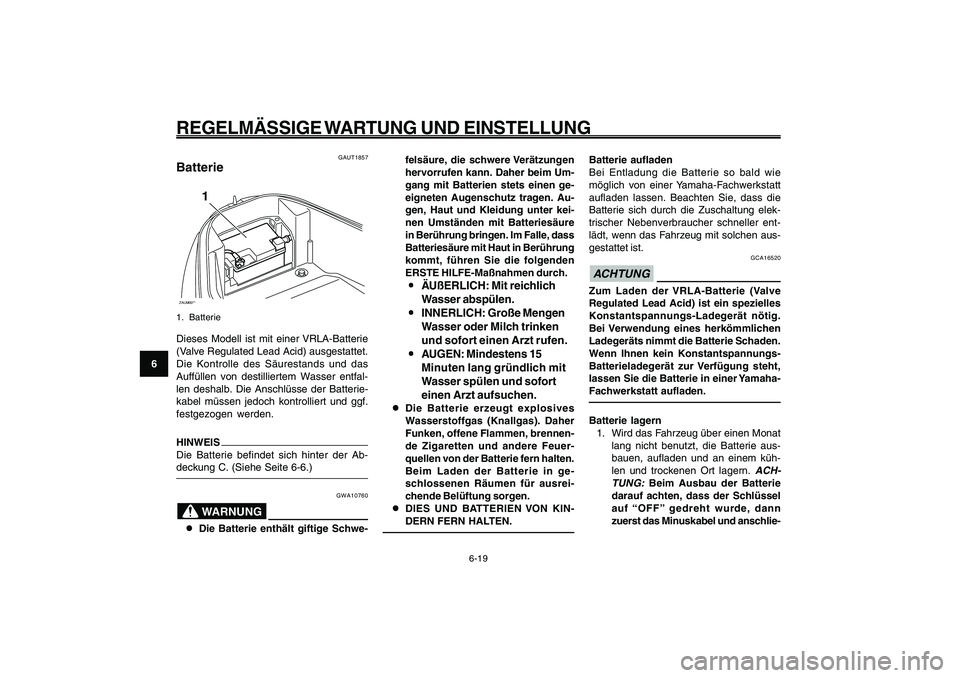

6-19
GAUT1857
BatterieZAUM00**
1
1. BatterieDieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfal-
len deshalb. Die Anschlüsse der Batterie-
kabel müssen jedoch kontrolliert und ggf.
festgezogen werden.HINWEIS
Die Batterie befindet sich hinter der Ab-
deckung C. (Siehe Seite 6-6.)
GWA10760
WARNUNG
8 88 8
8Die Batterie enthält giftige Schwe-Batterie
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter kei-
nen Umständen mit Batteriesäure
in Berührung bringen. Im Falle, dass
Batteriesäure mit Haut in Berührung
kommt, führen Sie die folgenden
ERSTE HILFE-Maßnahmen durch.9 99 9
9ÄUßERLICH: Mit reichlich
Wasser abspülen.
9 99 9
9INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
9 99 9
9AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
8 88 8
8Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
8 88 8
8DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schneller ent-
lädt, wenn das Fahrzeug mit solchen aus-
gestattet ist.
GCA16520
ACHTUNGZum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem küh-
len und trockenen Ort lagern.
ACH-
TUNG:
Beim Ausbau der Batterie
darauf achten, dass der Schlüssel
auf “OFF” gedreht wurde, dann
zuerst das Minuskabel und anschlie-

6-55
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

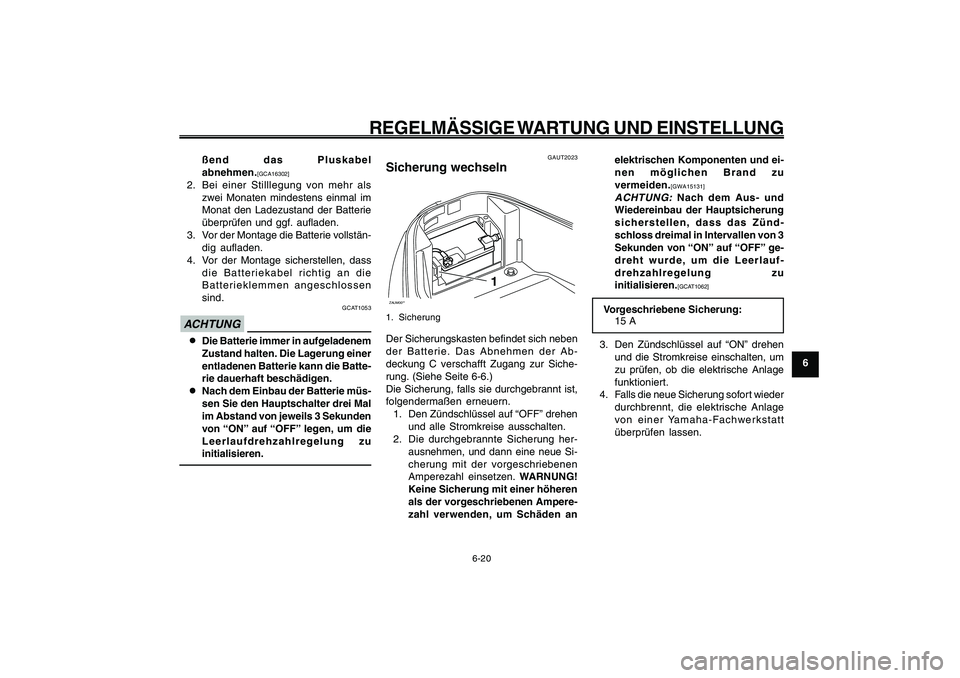

6-20
ßend das Pluskabel
abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Vor der Montage sicherstellen, dass
die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
GCAT1053
ACHTUNG8 88 8
8Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batte-
rie dauerhaft beschädigen.
8 88 8
8Nach dem Einbau der Batterie müs-
sen Sie den Hauptschalter drei Mal
im Abstand von jeweils 3 Sekunden
von “ON” auf “OFF” legen, um die
Leerlaufdrehzahlregelung zu
initialisieren.Sicherung, wechseln
GAUT2023
Sicherung wechselnZAUM00**
1
1. SicherungDer Sicherungskasten befindet sich neben
der Batterie. Das Abnehmen der Ab-
deckung C verschafft Zugang zur Siche-
rung. (Siehe Seite 6-6.)
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und alle Stromkreise ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden anelektrischen Komponenten und ei-
nen möglichen Brand zu
vermeiden.
[GWA15131]
ACHTUNG:
Nach dem Aus- und
Wiedereinbau der Hauptsicherung
sicherstellen, dass das Zünd-
schloss dreimal in Intervallen von 3
Sekunden von “ON” auf “OFF” ge-
dreht wurde, um die Leerlauf-
drehzahlregelung zu
initialisieren.[GCAT1062]
Vorgeschriebene Sicherung:
15 A
3. Den Zündschlüssel auf “ON” drehen
und die Stromkreise einschalten, um
zu prüfen, ob die elektrische Anlage
funktioniert.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.

6-56
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

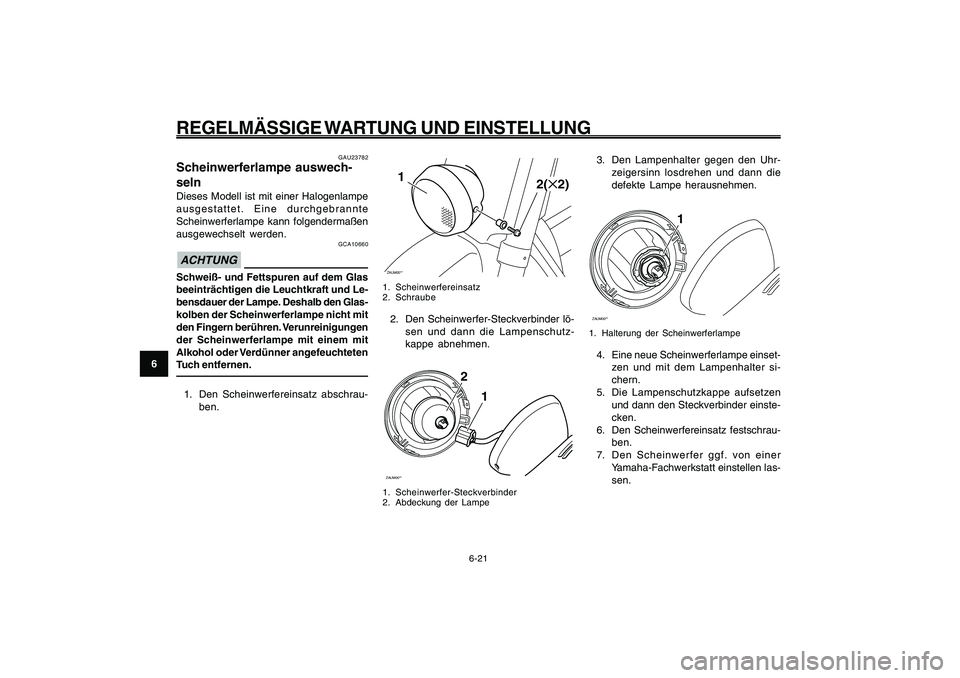

6-21
ZAUM00**1
2(✕2)
1. Scheinwerfereinsatz
2. Schraube2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutz-
kappe abnehmen.ZAUM00**
2
1
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Lampe
3. Den Lampenhalter gegen den Uhr-
zeigersinn losdrehen und dann die
defekte Lampe herausnehmen.ZAUM00**
1
1. Halterung der Scheinwerferlampe4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
Scheinwerferlampe, auswechseln
GAU23782
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
GCA10660
ACHTUNGSchweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den Glas-
kolben der Scheinwerferlampe nicht mit
den Fingern berühren. Verunreinigungen
der Scheinwerferlampe mit einem mit
Alkohol oder Verdünner angefeuchteten
Tuch entfernen.1. Den Scheinwerfereinsatz abschrau-
ben.

6-57
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

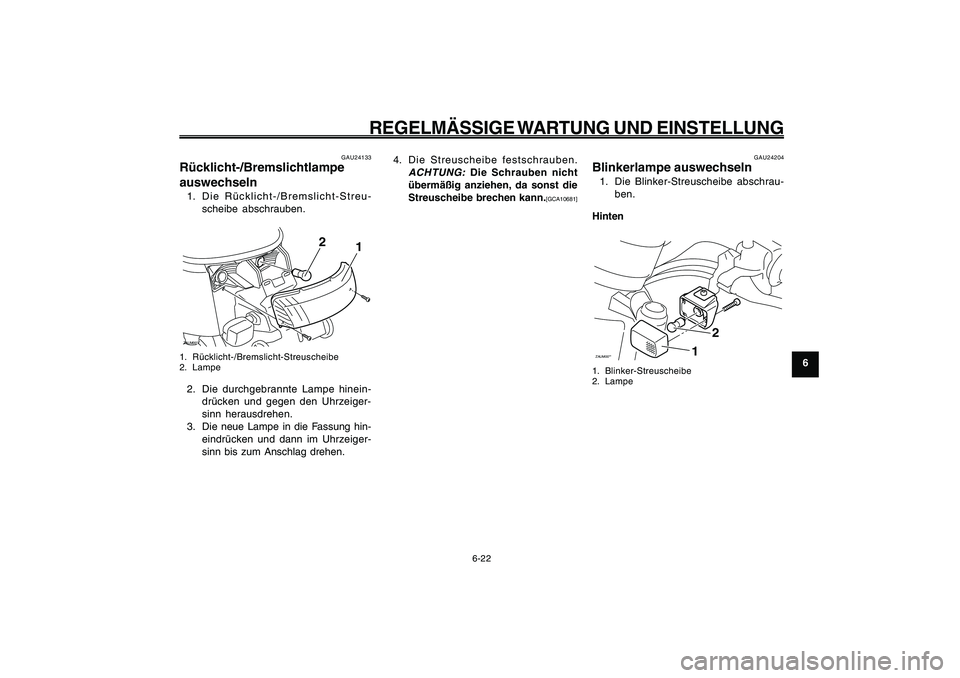

6-22
Rücklicht-/Bremslichtlampe auswechseln
Blinkerlampe, auswechseln
GAU24204
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
HintenZAUM00**
2
1
1. Blinker-Streuscheibe
2. Lampe
GAU24133
Rücklicht-/Bremslichtlampe
auswechseln1. Die Rücklicht-/Bremslicht-Streu-
scheibe abschrauben.ZAUM00**
1
2
1. Rücklicht-/Bremslicht-Streuscheibe
2. Lampe2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.4. Die Streuscheibe festschrauben.
ACHTUNG:
Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]

6-58
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
GWA15141
WARNUNG
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
lich Zündflammen für Warmwasserberei-
ter oder Öfen. Benzin oder Benzindämpfe
können sich leicht entzünden oder ex-
plodieren und dadurch schwere Augen-
verletzungen oder Beschädigungen ver-
ursachen.
GAU25881
FehlersucheObwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von
einer Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
FehlersucheHintenZAUM00**
1
2
1. Blinker-Streuscheibe
2. Lampe2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:
Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]

6-59
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG

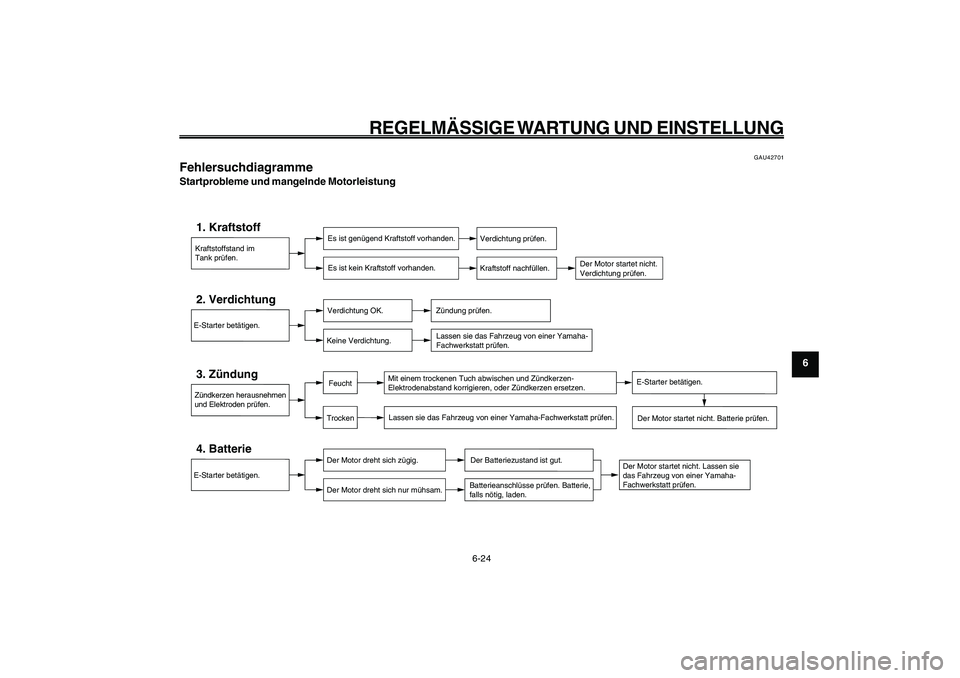

Fehlersuchdiagramme
6-24
GAU42701
FehlersuchdiagrammeStartprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.

6-60
1
2
3
4
5
6
7
8
9
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25

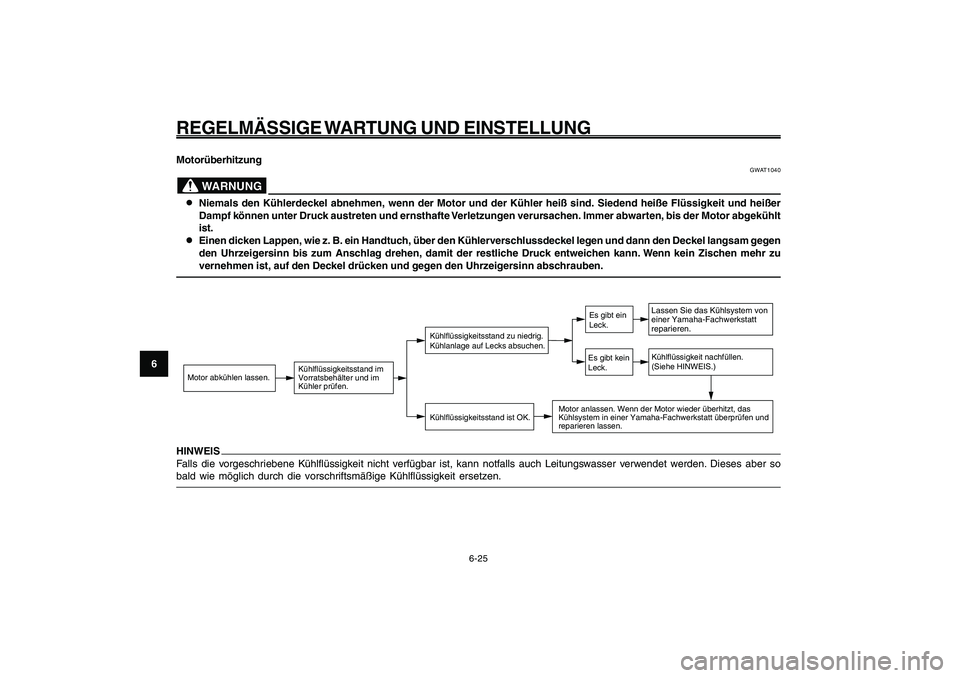

Motorüberhitzung
GWAT1040
WARNUNG
8 88 8
8Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
8 88 8
8Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so
bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
