VEILIGHEIDSINFORMATIE
• Omvangrijke accessoires kun-
nen door hun aërodynamisch
effect van invloed zijn op de
rijstabiliteit van de motor. De
motor kan door rijwind worden
opgetild of bij zijwind instabiel
worden. Zulke accessoires kun-
nen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt
ingehaald.
• Sommige accessoires noodza-
ken de bestuurder om een an-
dere dan de normale zitpositie
in te nemen. Zo'n verkeerde zit-
positie beperkt de bewegings-
vrijheid van de bestuurder en
kan een comfortabele bedie-
ning hinderen, zodat we derge-
lijke accessoires sterk afraden.
●Wees voorzichtig bij het aanbren-
gen van elektrische accessoires.
Als elektrische accessoires de
capaciteit van het elektrisch sys-
teem van de motorfiets te boven
gaan, kan zich een gevaarlijke
elektrische storing voordoen
waardoor de verlichting of de mo-
tor uitvalt.Benzine en uitlaatgassen
●BENZINE IS ZEER GEMAKKE-
LIJK ONTVLAMBAAR:
• Zet de motor altijd af als u ben-
zine tankt.
• Pas op en mors tijdens het tan-
ken geen benzine op de motor
of op het uitlaatsysteem.
• Tank niet terwijl u rookt of in de
nabijheid bent van open vuur.
●Start de motor nooit in een afge-
sloten ruimte en laat hem dan niet
draaien. De uitlaatgassen zijn gif-
tig en kunnen al heel snel bewus-
teloosheid of dodelijk letsel ver-
oorzaken. Start de motor alleen in
de open lucht of in een ruimte die
voldoende ventilatie heeft.
●Zet de motor altijd uit voordat u de
motorfiets onbeheerd achterlaat
en neem de sleutel uit het contact-
slot. Let op het volgende als u de
motor gaat parkeren:
• De motor en het uitlaatsysteem
kunnen heet zijn, parkeer de mo-
torfiets daarom op een plek waar
voetgangers en kinderen hier
geen last van hebben.• Parkeer de motor niet op een
helling of op een zachte onder-
grond, om omvallen te voorko-
men.
• Parkeer de motor niet nabij een
brandend toestel (bijv. een pe-
troleumkachel) of bij open vuur,
hij zou zo vlam kunnen vatten.
●Als u de motor in een ander voer-
tuig vervoert, zorg dan dat deze
rechtop staat. Als de motor schuin
staat, kan er benzine uit de
brandstoftank stromen.
●Roep onmiddellijk medische hulp
in als u benzine heeft ingeslikt,
veel benzinedamp heeft inge-
ademd of benzine in uw ogen is
terechtgekomen. Morst u benzine
op uw huid of kleding, spoel de
bewuste plek dan direct met
zeepwater en trek andere kleding
aan.
1-4
Page 12 of 97
BESCHRIJVING
DAU10410

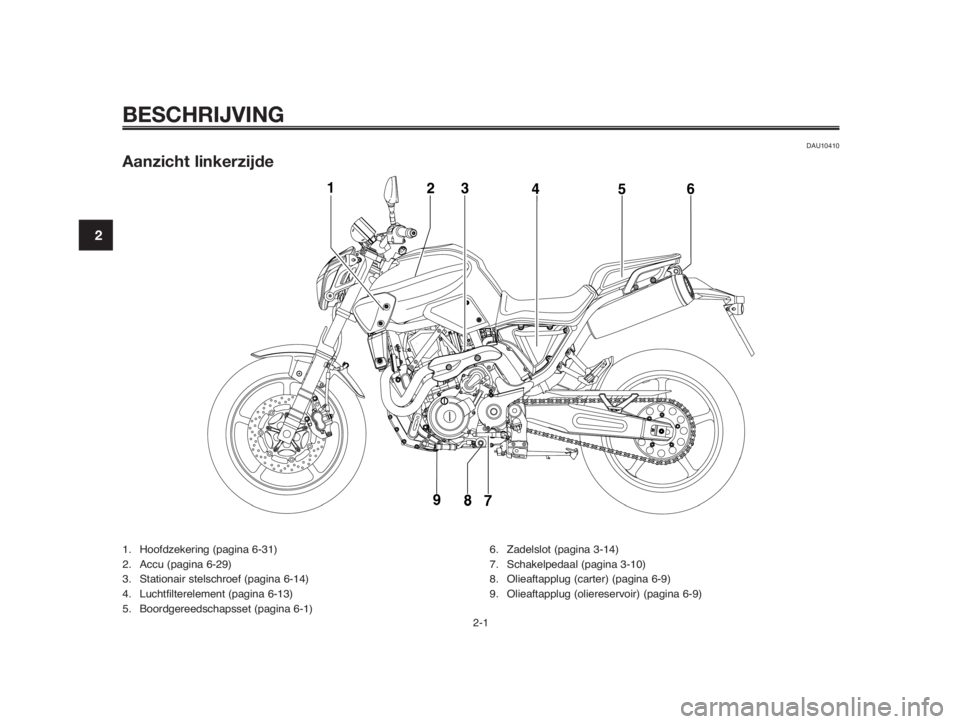

Aanzicht linkerzijde
1. Hoofdzekering (pagina 6-31)
2. Accu (pagina 6-29)
3. Stationair stelschroef (pagina 6-14)
4. Luchtfilterelement (pagina 6-13)
5. Boordgereedschapsset (pagina 6-1)6. Zadelslot (pagina 3-14)
7. Schakelpedaal (pagina 3-10)
8. Olieaftapplug (carter) (pagina 6-9)
9. Olieaftapplug (oliereservoir) (pagina 6-9)
2-1
1
2
3
4
5
6
7
8
9
10
Page 13 of 97
1
2
3
4
5
6
7
8
9
10
BESCHRIJVING
DAU10420

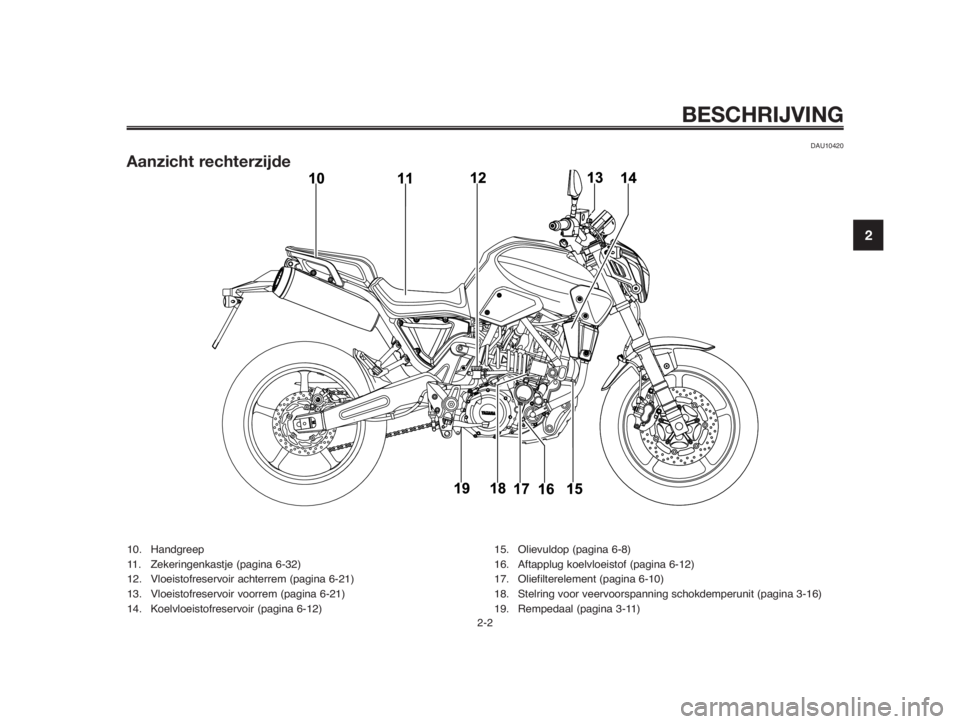

Aanzicht rechterzijde
2-2
10. Handgreep
11. Zekeringenkastje (pagina 6-32)
12. Vloeistofreservoir achterrem (pagina 6-21)
13. Vloeistofreservoir voorrem (pagina 6-21)
14. Koelvloeistofreservoir (pagina 6-12)15. Olievuldop (pagina 6-8)
16. Aftapplug koelvloeistof (pagina 6-12)
17. Oliefilterelement (pagina 6-10)
18. Stelring voor veervoorspanning schokdemperunit (pagina 3-16)
19. Rempedaal (pagina 3-11)
Page 14 of 97
BESCHRIJVING
DAU10430
Bedieningen en instrumenten
1. Koppelingshendel (pagina 3-10)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Multifunctioneel display/waarschuwingslampjes (pagina 3-3, 3-5)
4. Contactslot/stuurslot (pagina 3-2)5. Schakelaargroep rechterstuurzijde (pagina 3-9)
6. Gasgreep (pagina 6-15)
7. Remhendel (pagina 3-11)
8. Tankdop (pagina 3-11)
2-3
1
2
3
4
5
6
7
8
9
10
Page 15 of 97
1
2
3
4
5
6
7
8
9
10
3-1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU10972

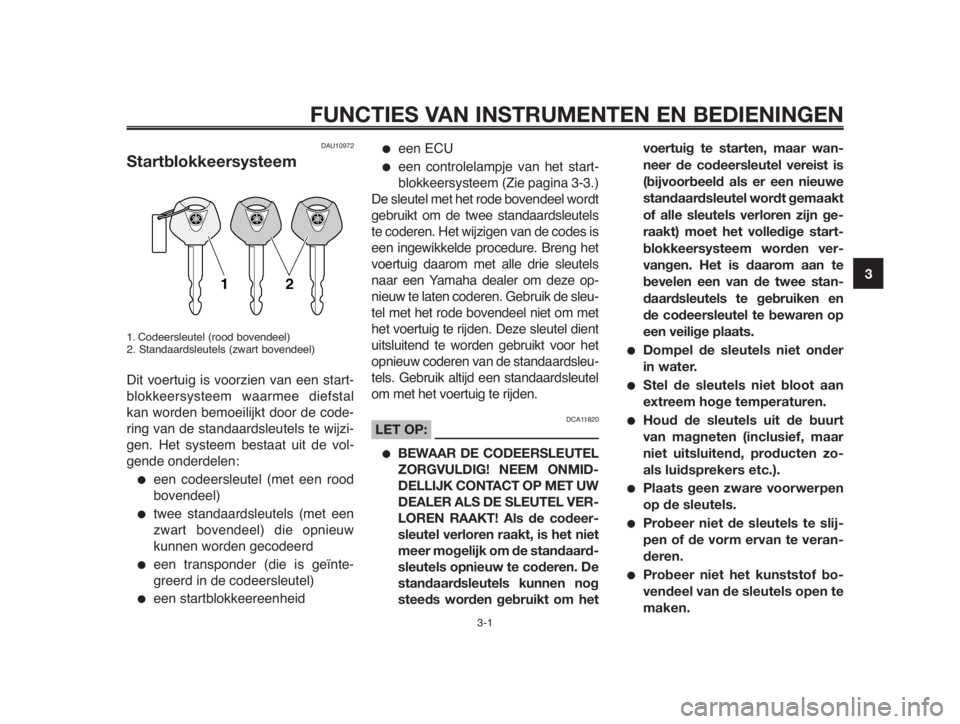

Startblokkeersysteem
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
Dit voertuig is voorzien van een start-
blokkeersysteem waarmee diefstal
kan worden bemoeilijkt door de code-
ring van de standaardsleutels te wijzi-
gen. Het systeem bestaat uit de vol-
gende onderdelen:
●een codeersleutel (met een rood
bovendeel)
●twee standaardsleutels (met een
zwart bovendeel) die opnieuw
kunnen worden gecodeerd
●een transponder (die is geïnte-
greerd in de codeersleutel)
●een startblokkeereenheid
●een ECU
●een controlelampje van het start-
blokkeersysteem (Zie pagina 3-3.)
De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels
te coderen. Het wijzigen van de codes is
een ingewikkelde procedure. Breng het
voertuig daarom met alle drie sleutels
naar een Yamaha dealer om deze op-
nieuw te laten coderen. Gebruik de sleu-
tel met het rode bovendeel niet om met
het voertuig te rijden. Deze sleutel dient
uitsluitend te worden gebruikt voor het
opnieuw coderen van de standaardsleu-
tels. Gebruik altijd een standaardsleutel
om met het voertuig te rijden.
DCA11820LET OP:
●BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMID-
DELLIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VER-
LOREN RAAKT! Als de codeer-
sleutel verloren raakt, is het niet
meer mogelijk om de standaard-
sleutels opnieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om hetvoertuig te starten, maar wan-
neer de codeersleutel vereist is
(bijvoorbeeld als er een nieuwe
standaardsleutel wordt gemaakt
of alle sleutels verloren zijn ge-
raakt) moet het volledige start-
blokkeersysteem worden ver-
vangen. Het is daarom aan te
bevelen een van de twee stan-
daardsleutels te gebruiken en
de codeersleutel te bewaren op
een veilige plaats.
●Dompel de sleutels niet onder
in water.
●Stel de sleutels niet bloot aan
extreem hoge temperaturen.
●Houd de sleutels uit de buurt
van magneten (inclusief, maar
niet uitsluitend, producten zo-
als luidsprekers etc.).
●Plaats geen zware voorwerpen
op de sleutels.
●Probeer niet de sleutels te slij-
pen of de vorm ervan te veran-
deren.
●Probeer niet het kunststof bo-
vendeel van de sleutels open te
maken.
Page 16 of 97
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
1
2
3
4
5
6
7
8
9
10
●Bevestig niet meer dan één
sleutel van hetzelfde startblok-
kersysteem aan een sleutel-
ring.
●Houd de standaardsleutels en
sleutels van andere startblok-
keersystemen uit de buurt van
de codeersleutel van dit voer-
tuig.
●Houd sleutels van andere start-
blokkeersystemen uit de buurt
van het contactslot, deze kun-
nen signaalstoring veroorza-
ken.
DAU10471

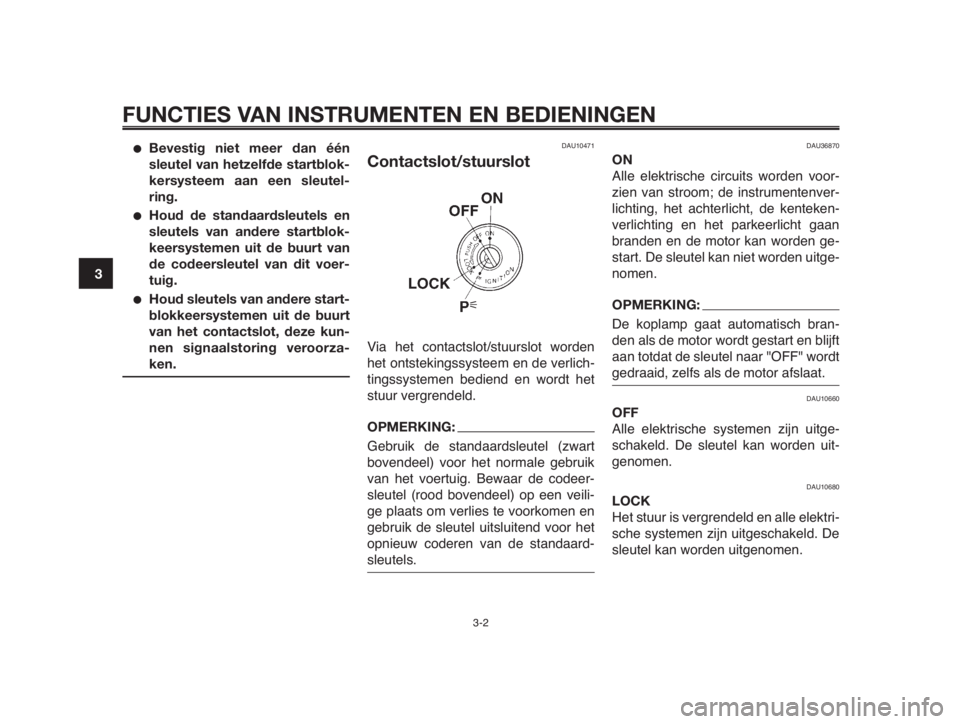

Contactslot/stuurslot
Via het contactslot/stuurslot worden
het ontstekingssysteem en de verlich-
tingssystemen bediend en wordt het
stuur vergrendeld.
OPMERKING:
Gebruik de standaardsleutel (zwart
bovendeel) voor het normale gebruik
van het voertuig. Bewaar de codeer-
sleutel (rood bovendeel) op een veili-
ge plaats om verlies te voorkomen en
gebruik de sleutel uitsluitend voor het
opnieuw coderen van de standaard-
sleutels.
DAU36870
ON
Alle elektrische circuits worden voor-
zien van stroom; de instrumentenver-
lichting, het achterlicht, de kenteken-
verlichting en het parkeerlicht gaan
branden en de motor kan worden ge-
start. De sleutel kan niet worden uitge-
nomen.
OPMERKING:
De koplamp gaat automatisch bran-
den als de motor wordt gestart en blijft
aan totdat de sleutel naar "OFF" wordt
gedraaid, zelfs als de motor afslaat.
DAU10660
OFF
Alle elektrische systemen zijn uitge-
schakeld. De sleutel kan worden uit-
genomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektri-
sche systemen zijn uitgeschakeld. De
sleutel kan worden uitgenomen.
Page 17 of 97
1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
Om het stuur te vergrendelen
1. Drukken
2. Draaien
1. Draai het stuur helemaal naar
links.
2. Druk de sleutel in de "OFF"-stand
in en draai hem dan naar de
"LOCK"-stand. Houd de sleutel
hierbij ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelen
1. Drukken
2. Draaien
Druk de sleutel in en draai hem dan
naar "OFF" terwijl de sleutel ingedrukt
wordt gehouden.
DWA10060
WAARSCHUWING0
Draai de contactsleutel nooit naar
"OFF" of naar "LOCK" terwijl de
machine rijdt; elektrische systemen
worden dan afgeschakeld en mo-
gelijk zult u zo de macht over het
stuur verliezen of een ongeval ver-
oorzaken. Zorg altijd dat de machi-
ne stilstaat voordat u de sleutel
naar "OFF" of naar "LOCK" draait.
DAU10941
F (Parkeren)
Het stuur is vergrendeld en het achter-
licht, de kentekenverlichting en het
parkeerlicht branden. De alarmverlich-
ting en richtingaanwijzers kunnen wor-
den ingeschakeld, maar alle andere
elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “F” te kunnen draaien.
DCA11020LET OP:
Gebruik de parkeerstand niet gedu-
rende langere tijd, anders kan de
accu ontladen raken.
Page 18 of 97
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
1
2
3
4
5
6
7
8
9
10
DAU11003
Controle- en
waarschuwingslampjes
1. Controlelampje startblokkering “ ”
2. Vrijstandcontrolelampje “N”
3. Controlelampje richtingaanwijzers “y”
4. Controlelampje grootlicht “1”
5. Waarschuwingslampje motorstoring “U”
6. Waarschuwingslampje
koelvloeistoftemperatuur “u”
7. Waarschuwingslampje brandstofniveau “K”
DAU26873
Controlelampje startblokkering “ ”
Het elektrisch circuit voor het controle-
lampje controleert u door de sleutel
naar "ON" te draaien.Als het controle-
lampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch cir-
cuit te testen.
Als de sleutel naar "OFF" wordt ge-
draaid, begint het controlelampje na
30 seconden te knipperen om aan te
geven dat het startblokkeersysteem is
ingeschakeld. Het controlelampje
stopt na 24 uur met knipperen, maar
het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het start-
blokkeersysteem. (Zie pagina 3-7 voor
uitleg over de werking van het zelf-
diagnosesysteem.)
DAU11060
Vrijstandcontrolelampje “N”
Dit controlelampje brandt terwijl de
versnellingsbak in de vrijstand staat.
DAU11020
Controlelampje richtingaanwijzers
“y”
Dit controlelampje knippert terwijl de
schakelaar voor richtingaanwijzers naar
de linker- of rechterstand is gedrukt.
DAU11080
Controlelampje grootlicht “1”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DWA10060
WAARSCHUWING0
Draai de contactsleutel nooit naar
“OFF” of naar “LOCK” terwijl de
machine rijdt; elektrische systemen
worden dan afgeschakeld en mo-
gelijk zult u zo de macht over het
stuur verliezen of een ongeval ver-
oorzaken. Zorg altijd dat de machi-
ne stilstaat voordat u de sleutel
naar “OFF” of naar “LOCK” draait.
DAU11530
Waarschuwingslampje
motorstoring “U”
Dit waarschuwingslampje gaat bran-
den of knippert wanneer een elek-
trisch circuit dat de motorwerking con-
troleert defect is. Vraag in dat geval
een Yamaha dealer het zelfdiagnose-
systeem te controleren. (Zie pagina 3-
7 voor uitleg over de werking van het
zelfdiagnosesysteem.)
Het elektrisch circuit voor het waar-
schuwingslampje controleert u door
de sleutel naar "ON" te draaien. Als
het waarschuwingslampje niet een
paar seconden lang oplicht en dan
dooft, vraag dan een Yamaha dealer
om het elektrisch circuit te testen.
Page 19 of 97
1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
DAU11440
Waarschuwingslampje
koelvloeistoftemperatuur “u”
Dit waarschuwingslampje gaat branden
als de motor oververhit raakt. Zet in zo'n
geval de motor onmiddellijk af en geef
deze de tijd om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleu-
tel naar "ON" te draaien.
Als het waarschuwingslampje niet een
paar seconden lang oplicht en dan
dooft, vraag dan een Yamaha dealer
om het elektrisch circuit te testen.
DCA10020LET OP:
Laat de motor niet draaien terwijl
deze oververhit is.
DAU11361
Waarschuwingslampje
brandstofniveau “K”
Dit waarschuwingslampje gaat bran-
den wanneer het brandstofniveau
daalt tot beneden ca. 4,25 L (1,12 US
gal) (0,93 Imp.gal). Vul in dat geval zo
snel mogelijk brandstof bij.Het elektrisch circuit voor het waar-
schuwingslampje controleert u door
de sleutel naar "ON" te draaien.
Als het waarschuwingslampje niet een
paar seconden lang oplicht en dan
dooft, vraag dan een Yamaha dealer
om het elektrisch circuit te testen.
OPMERKING:
Dit model is bovendien uitgerust met
een zelfdiagnosesysteem voor het cir-
cuit van het waarschuwingslampje
brandstofniveau. Als het waarschu-
wingslampje brandstofniveau defect
is, wordt de volgende cyclus herhaald
totdat de storing is opgeheven: Het
waarschuwingslampje brandstofni-
veau knippert acht keer en dooft dan
gedurende 3.0 seconden. Als dit zich
voordoet, vraag dan een Yamaha
dealer de machine te controleren.
DAUB1392
Multifunctioneel display
1. Snelheidsmeter
2. Toerenteller
3. Klok
4. Kilometerteller/Rittellers/Ritteller voor
brandstofreserve
5. Toets "SELECT"
6. Toets "RESET"
DWA12421
WAARSCHUWING0
Zorg dat de machine stilstaat voor-
dat u wijzigingen in de instellingen
van de multifunctionele meter gaat
aanbrengen.
Het multifunctionele display biedt de
volgende voorzieningen:
●een snelheidsmeter (die de actuele
rijsnelheid aangeeft)
Page 20 of 97

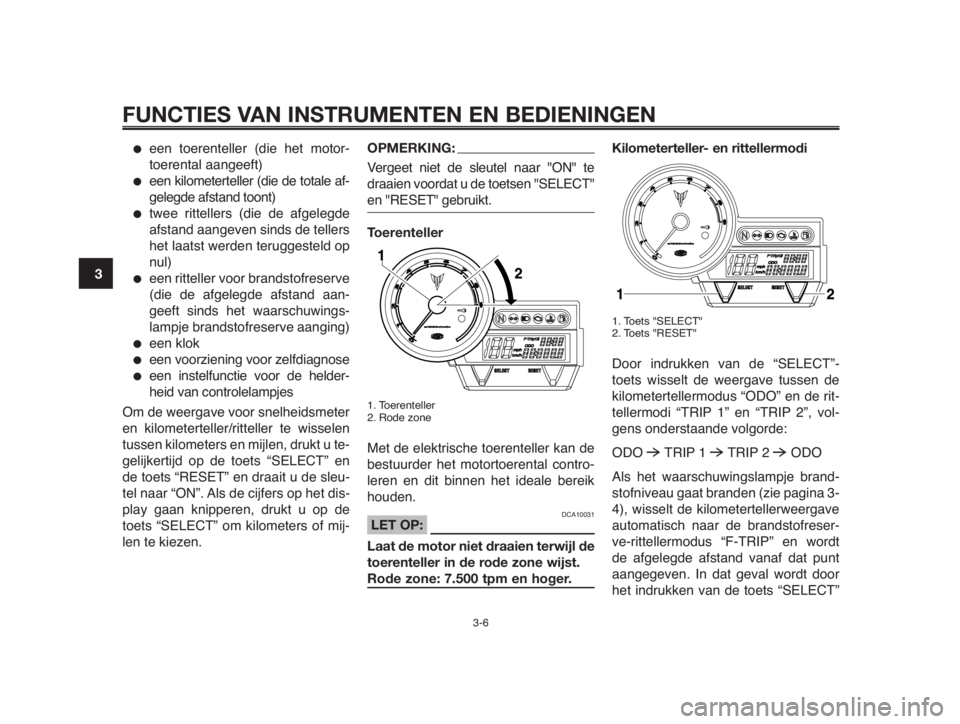

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
1
2
3
4
5
6
7
8
9
10
●een toerenteller (die het motor-
toerental aangeeft)
●een kilometerteller (die de totale af-
gelegde afstand toont)
●twee rittellers (die de afgelegde
afstand aangeven sinds de tellers
het laatst werden teruggesteld op
nul)
●een ritteller voor brandstofreserve
(die de afgelegde afstand aan-
geeft sinds het waarschuwings-
lampje brandstofreserve aanging)
●een klok
●een voorziening voor zelfdiagnose
●een instelfunctie voor de helder-
heid van controlelampjes
Om de weergave voor snelheidsmeter
en kilometerteller/ritteller te wisselen
tussen kilometers en mijlen, drukt u te-
gelijkertijd op de toets “SELECT” en
de toets “RESET” en draait u de sleu-
tel naar “ON”. Als de cijfers op het dis-
play gaan knipperen, drukt u op de
toets “SELECT” om kilometers of mij-
len te kiezen.
OPMERKING:
Vergeet niet de sleutel naar "ON" te
draaien voordat u de toetsen "SELECT"
en "RESET" gebruikt.
Toerenteller
1. Toerenteller
2. Rode zone
Met de elektrische toerenteller kan de
bestuurder het motortoerental contro-
leren en dit binnen het ideale bereik
houden.
DCA10031LET OP:
Laat de motor niet draaien terwijl de
toerenteller in de rode zone wijst.
Rode zone: 7.500 tpm en hoger.
Kilometerteller- en rittellermodi
1. Toets "SELECT"
2. Toets "RESET"
Door indrukken van de “SELECT”-
toets wisselt de weergave tussen de
kilometertellermodus “ODO” en de rit-
tellermodi “TRIP 1” en “TRIP 2”, vol-
gens onderstaande volgorde:
ODO
6TRIP 1 6TRIP 2 6ODO
Als het waarschuwingslampje brand-
stofniveau gaat branden (zie pagina 3-
4), wisselt de kilometertellerweergave
automatisch naar de brandstofreser-
ve-rittellermodus “F-TRIP” en wordt
de afgelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door
het indrukken van de toets “SELECT”
