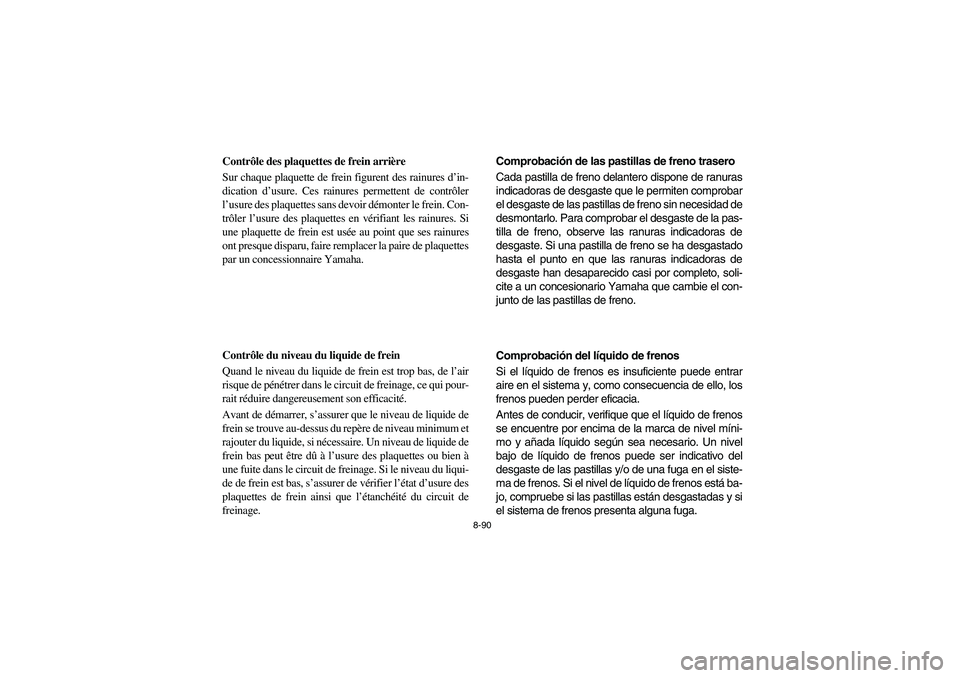

8-90
FVU00840
Contrôle des plaquettes de frein arrière
Sur chaque plaquette de frein figurent des rainures d’in-
dication d’usure. Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les rainures. Si
une plaquette de frein est usée au point que ses rainures
ont presque disparu, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FVU00850
Contrôle du niveau du liquide de frein
Quand le niveau du liquide de frein est trop bas, de l’air
risque de pénétrer dans le circuit de freinage, ce qui pour-
rait réduire dangereusement son efficacité.
Avant de démarrer, s’assurer que le niveau de liquide de
frein se trouve au-dessus du repère de niveau minimum et
rajouter du liquide, si nécessaire. Un niveau de liquide de
frein bas peut être dû à l’usure des plaquettes ou bien à
une fuite dans le circuit de freinage. Si le niveau du liqui-
de de frein est bas, s’assurer de vérifier l’état d’usure des
plaquettes de frein ainsi que l’étanchéité du circuit de
freinage.
SVU00840
Comprobación de las pastillas de freno trasero
Cada pastilla de freno delantero dispone de ranuras
indicadoras de desgaste que le permiten comprobar
el desgaste de las pastillas de freno sin necesidad de
desmontarlo. Para comprobar el desgaste de la pas-
tilla de freno, observe las ranuras indicadoras de
desgaste. Si una pastilla de freno se ha desgastado
hasta el punto en que las ranuras indicadoras de
desgaste han desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
SVU00850
Comprobación del líquido de frenos
Si el líquido de frenos es insuficiente puede entrar
aire en el sistema y, como consecuencia de ello, los
frenos pueden perder eficacia.
Antes de conducir, verifique que el líquido de frenos
se encuentre por encima de la marca de nivel míni-
mo y añada líquido según sea necesario. Un nivel
bajo de líquido de frenos puede ser indicativo del
desgaste de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de frenos está ba-
jo, compruebe si las pastillas están desgastadas y si
el sistema de frenos presenta alguna fuga.
EE.book Page 90 Friday, October 6, 2006 3:36 PM

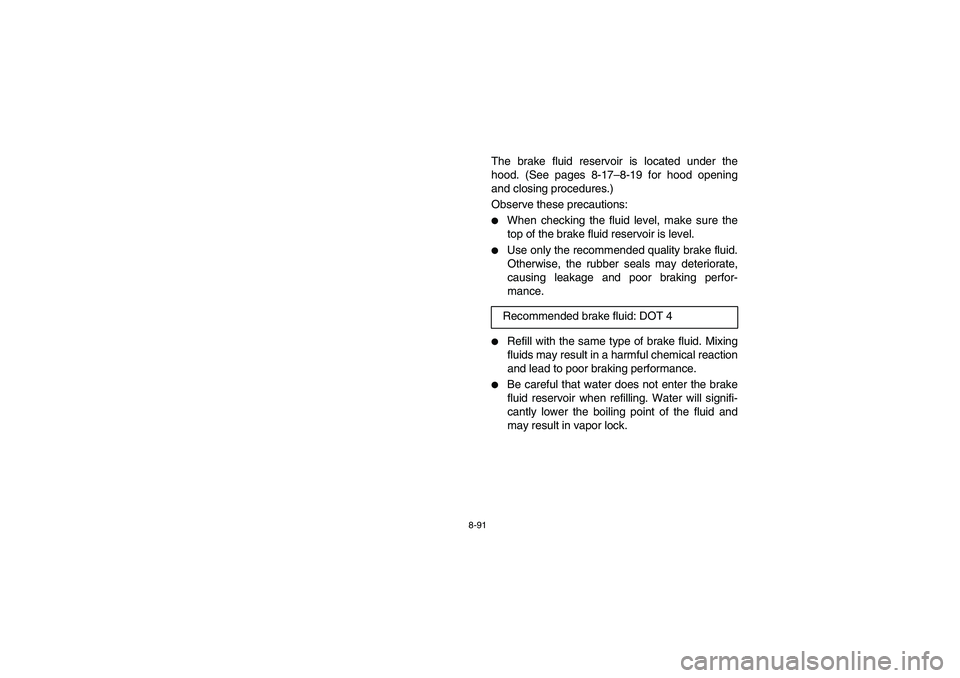

8-91
The brake fluid reservoir is located under the
hood. (See pages 8-17–8-19 for hood opening
and closing procedures.)
Observe these precautions:

When checking the fluid level, make sure the
top of the brake fluid reservoir is level.


Use only the recommended quality brake fluid.
Otherwise, the rubber seals may deteriorate,
causing leakage and poor braking perfor-
mance.


Refill with the same type of brake fluid. Mixing
fluids may result in a harmful chemical reaction
and lead to poor braking performance.


Be careful that water does not enter the brake
fluid reservoir when refilling. Water will signifi-
cantly lower the boiling point of the fluid and
may result in vapor lock. Recommended brake fluid: DOT 4
EE.book Page 91 Friday, October 6, 2006 3:36 PM

8-92
Le réservoir du liquide de frein se situe sous le capot. (Le
procédé d’ouverture et de fermeture du capot est expliqué
aux pages 8-18 à 8-20.)
Respecter les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer que le
sommet du réservoir de liquide de frein est à l’hori-
zontale.


Utiliser exclusivement le liquide de frein recomman-
dé. L’emploi de liquides d’autres types risque d’abî-
mer les joints en caoutchouc et de provoquer des fui-
tes et d’être préjudiciable au freinage.


Toujours faire l’appoint avec du liquide de frein de
même type. Le mélange de liquides différents peut
provoquer une réaction chimique nuisible qui rédui-
rait les performances de freinage.


Veiller à ne pas laisser entrer d’eau dans le réservoir
du liquide de frein. En effet, l’eau abaisserait nette-
ment le point d’ébullition du liquide et cela risque de
provoquer un bouchon de vapeur. Liquide de frein recommandé : DOT 4
El depósito de líquido del frenos trasero se encuen-
tra debajo del capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el capó.)
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
frenos esté nivelada.


Utilice únicamente un líquido de frenos de la cali-
dad recomendada. De lo contrario, las juntas de
goma se pueden deteriorar, con la consiguiente
aparición de fugas y reducción de las prestacio-
nes de los frenos.


Añada el mismo tipo de líquido de frenos. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.


Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativamen-
te el punto de ebullición del líquido y puede pro-
vocar una obstrucción por vapor. Líquido de frenos recomendado: DOT 4
EE.book Page 92 Friday, October 6, 2006 3:36 PM

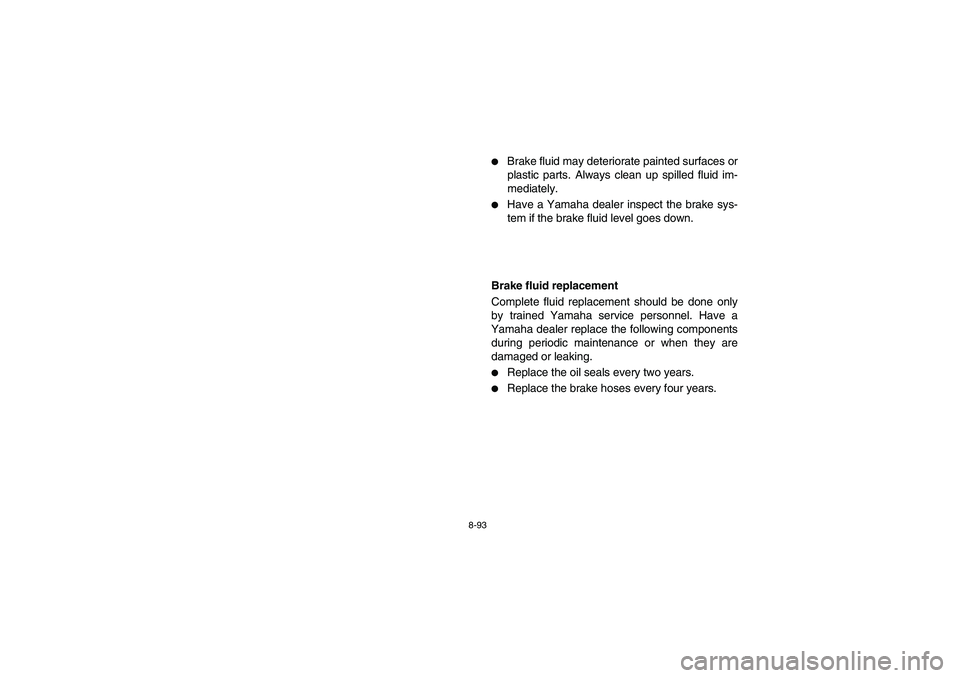

8-93

Brake fluid may deteriorate painted surfaces or
plastic parts. Always clean up spilled fluid im-
mediately.


Have a Yamaha dealer inspect the brake sys-
tem if the brake fluid level goes down.
EVU00860
Brake fluid replacement
Complete fluid replacement should be done only
by trained Yamaha service personnel. Have a
Yamaha dealer replace the following components
during periodic maintenance or when they are
damaged or leaking.

Replace the oil seals every two years.


Replace the brake hoses every four years.
EE.book Page 93 Friday, October 6, 2006 3:36 PM

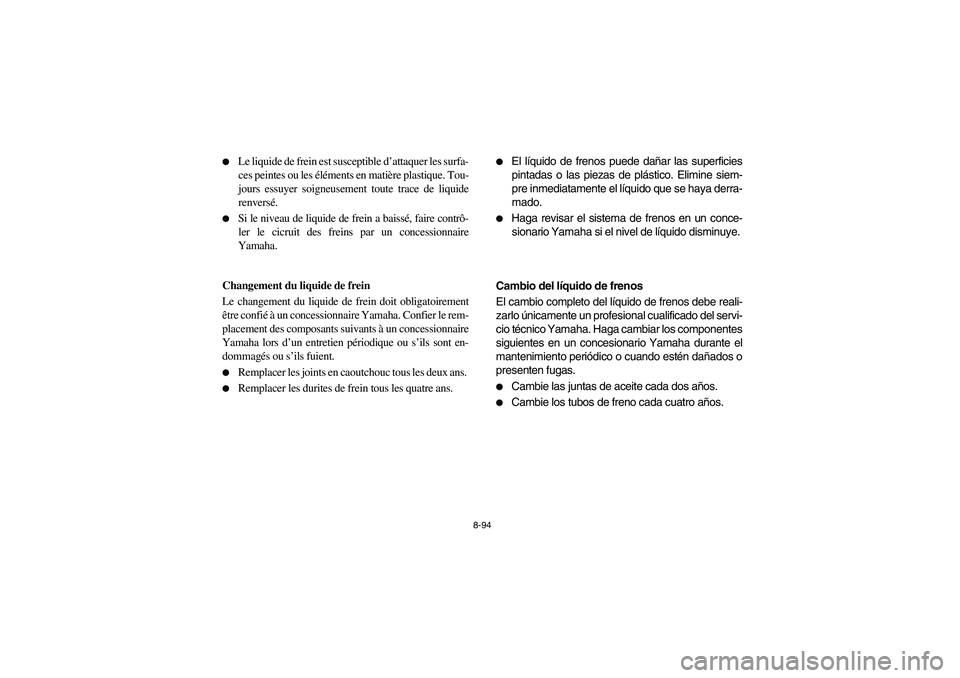

8-94

Le liquide de frein est susceptible d’attaquer les surfa-
ces peintes ou les éléments en matière plastique. Tou-
jours essuyer soigneusement toute trace de liquide
renversé.


Si le niveau de liquide de frein a baissé, faire contrô-
ler le cicruit des freins par un concessionnaire
Yamaha.
FVU00860
Changement du liquide de frein
Le changement du liquide de frein doit obligatoirement
être confié à un concessionnaire Yamaha. Confier le rem-
placement des composants suivants à un concessionnaire
Yamaha lors d’un entretien périodique ou s’ils sont en-
dommagés ou s’ils fuient.

Remplacer les joints en caoutchouc tous les deux ans.


Remplacer les durites de frein tous les quatre ans.


El líquido de frenos puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya derra-
mado.


Haga revisar el sistema de frenos en un conce-
sionario Yamaha si el nivel de líquido disminuye.
SVU00860
Cambio del líquido de frenos
El cambio completo del líquido de frenos debe reali-
zarlo únicamente un profesional cualificado del servi-
cio técnico Yamaha. Haga cambiar los componentes
siguientes en un concesionario Yamaha durante el
mantenimiento periódico o cuando estén dañados o
presenten fugas.

Cambie las juntas de aceite cada dos años.


Cambie los tubos de freno cada cuatro años.
EE.book Page 94 Friday, October 6, 2006 3:36 PM

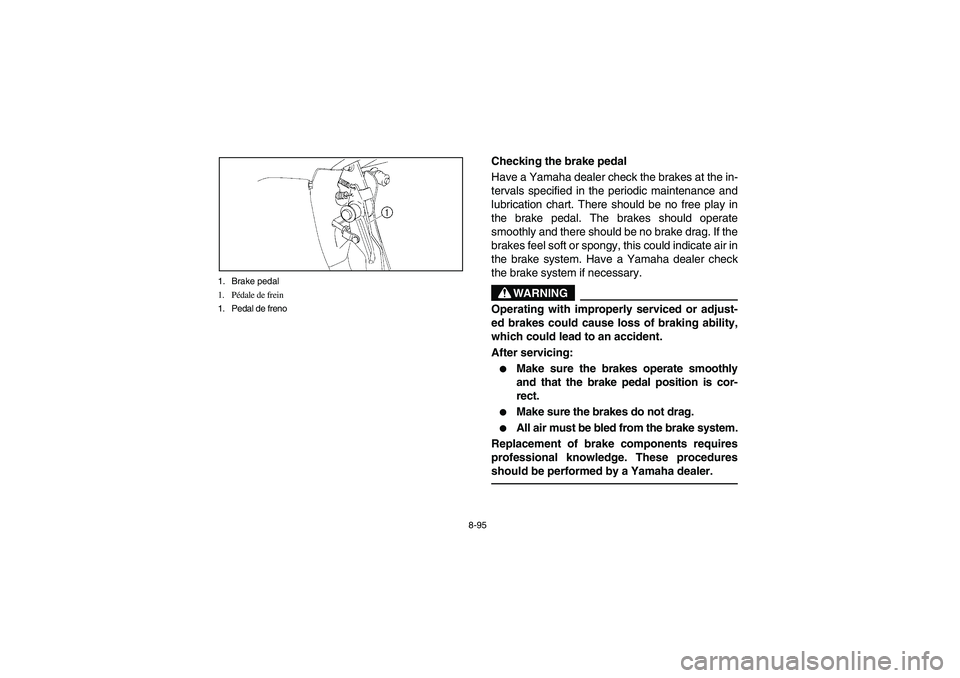

8-95 1. Brake pedal
1. Pédale de frein
1. Pedal de freno
EVU01480
Checking the brake pedal
Have a Yamaha dealer check the brakes at the in-
tervals specified in the periodic maintenance and
lubrication chart. There should be no free play in
the brake pedal. The brakes should operate
smoothly and there should be no brake drag. If the
brakes feel soft or spongy, this could indicate air in
the brake system. Have a Yamaha dealer check
the brake system if necessary.
WARNING
Operating with improperly serviced or adjust-
ed brakes could cause loss of braking ability,
which could lead to an accident.
After servicing:

Make sure the brakes operate smoothly
and that the brake pedal position is cor-
rect.


Make sure the brakes do not drag.


All air must be bled from the brake system.
Replacement of brake components requires
professional knowledge. These procedures
should be performed by a Yamaha dealer.
EE.book Page 95 Friday, October 6, 2006 3:36 PM

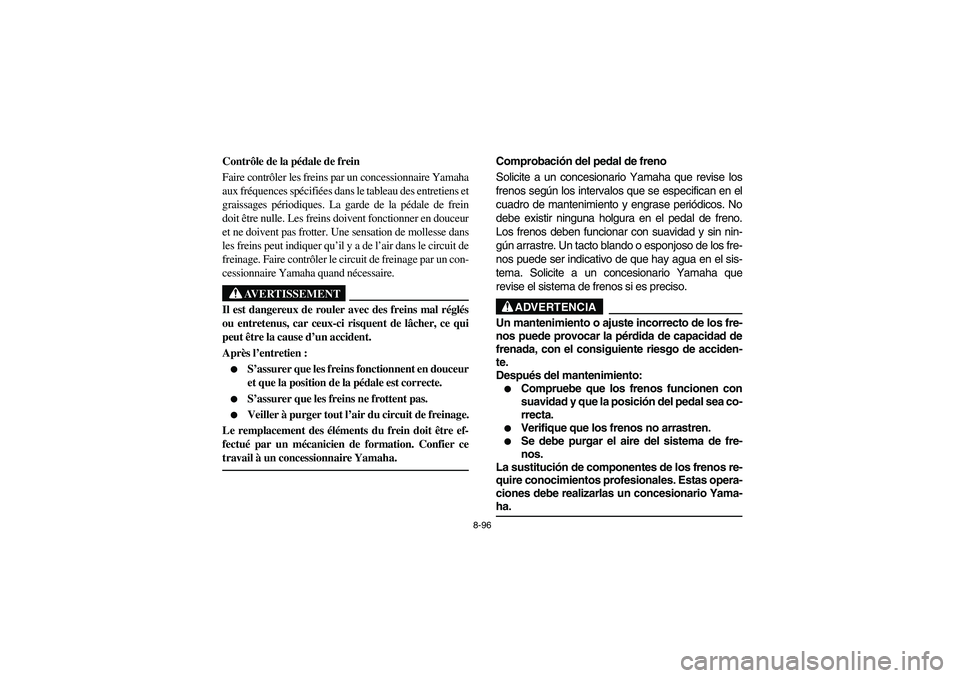

8-96
FVU01480
Contrôle de la pédale de frein
Faire contrôler les freins par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau des entretiens et
graissages périodiques. La garde de la pédale de frein
doit être nulle. Les freins doivent fonctionner en douceur
et ne doivent pas frotter. Une sensation de mollesse dans
les freins peut indiquer qu’il y a de l’air dans le circuit de
freinage. Faire contrôler le circuit de freinage par un con-
cessionnaire Yamaha quand nécessaire.
AVERTISSEMENT
Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien :

S’assurer que les freins fonctionnent en douceur
et que la position de la pédale est correcte.


S’assurer que les freins ne frottent pas.


Veiller à purger tout l’air du circuit de freinage.
Le remplacement des éléments du frein doit être ef-
fectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
SVU01480
Comprobación del pedal de freno
Solicite a un concesionario Yamaha que revise los
frenos según los intervalos que se especifican en el
cuadro de mantenimiento y engrase periódicos. No
debe existir ninguna holgura en el pedal de freno.
Los frenos deben funcionar con suavidad y sin nin-
gún arrastre. Un tacto blando o esponjoso de los fre-
nos puede ser indicativo de que hay agua en el sis-
tema. Solicite a un concesionario Yamaha que
revise el sistema de frenos si es preciso.
ADVERTENCIA
Un mantenimiento o ajuste incorrecto de los fre-
nos puede provocar la pérdida de capacidad de
frenada, con el consiguiente riesgo de acciden-
te.
Después del mantenimiento:

Compruebe que los frenos funcionen con
suavidad y que la posición del pedal sea co-
rrecta.


Verifique que los frenos no arrastren.


Se debe purgar el aire del sistema de fre-
nos.
La sustitución de componentes de los frenos re-
quire conocimientos profesionales. Estas opera-
ciones debe realizarlas un concesionario Yama-
ha.
EE.book Page 96 Friday, October 6, 2006 3:36 PM

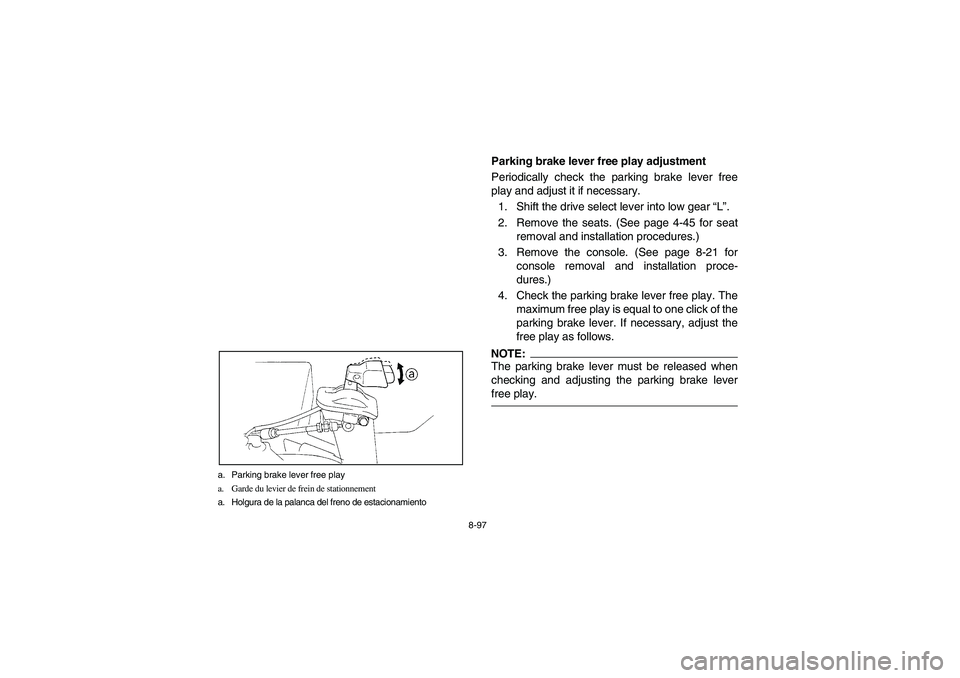

8-97 a. Parking brake lever free play
a. Garde du levier de frein de stationnement
a. Holgura de la palanca del freno de estacionamiento
EVU00870
Parking brake lever free play adjustment
Periodically check the parking brake lever free
play and adjust it if necessary.
1. Shift the drive select lever into low gear “L”.
2. Remove the seats. (See page 4-45 for seat
removal and installation procedures.)
3. Remove the console. (See page 8-21 for
console removal and installation proce-
dures.)
4. Check the parking brake lever free play. The
maximum free play is equal to one click of the
parking brake lever. If necessary, adjust the
free play as follows.NOTE:_ The parking brake lever must be released when
checking and adjusting the parking brake lever
free play. _
EE.book Page 97 Friday, October 6, 2006 3:36 PM

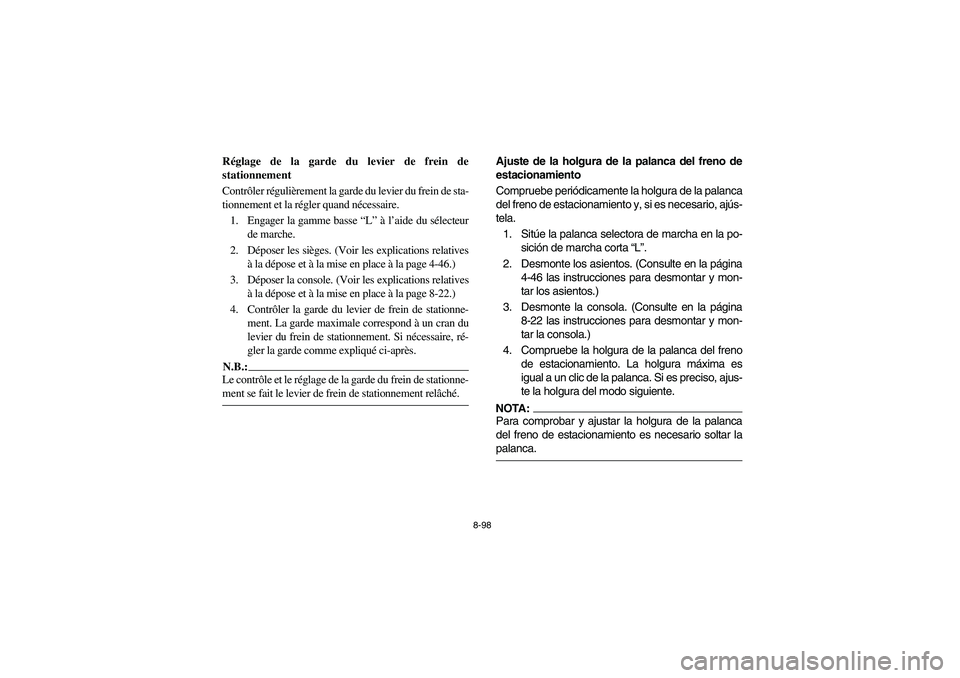

8-98
FVU00870
Réglage de la garde du levier de frein de
stationnement
Contrôler régulièrement la garde du levier du frein de sta-
tionnement et la régler quand nécessaire.
1. Engager la gamme basse “L” à l’aide du sélecteur
de marche.
2. Déposer les sièges. (Voir les explications relatives
à la dépose et à la mise en place à la page 4-46.)
3. Déposer la console. (Voir les explications relatives
à la dépose et à la mise en place à la page 8-22.)
4. Contrôler la garde du levier de frein de stationne-
ment. La garde maximale correspond à un cran du
levier du frein de stationnement. Si nécessaire, ré-
gler la garde comme expliqué ci-après.N.B.:_ Le contrôle et le réglage de la garde du frein de stationne-
ment se fait le levier de frein de stationnement relâché. _
SVU00870
Ajuste de la holgura de la palanca del freno de
estacionamiento
Compruebe periódicamente la holgura de la palanca
del freno de estacionamiento y, si es necesario, ajús-
tela.
1. Sitúe la palanca selectora de marcha en la po-
sición de marcha corta “L”.
2. Desmonte los asientos. (Consulte en la página
4-46 las instrucciones para desmontar y mon-
tar los asientos.)
3. Desmonte la consola. (Consulte en la página
8-22 las instrucciones para desmontar y mon-
tar la consola.)
4. Compruebe la holgura de la palanca del freno
de estacionamiento. La holgura máxima es
igual a un clic de la palanca. Si es preciso, ajus-
te la holgura del modo siguiente.NOTA:_ Para comprobar y ajustar la holgura de la palanca
del freno de estacionamiento es necesario soltar la
palanca. _
EE.book Page 98 Friday, October 6, 2006 3:36 PM

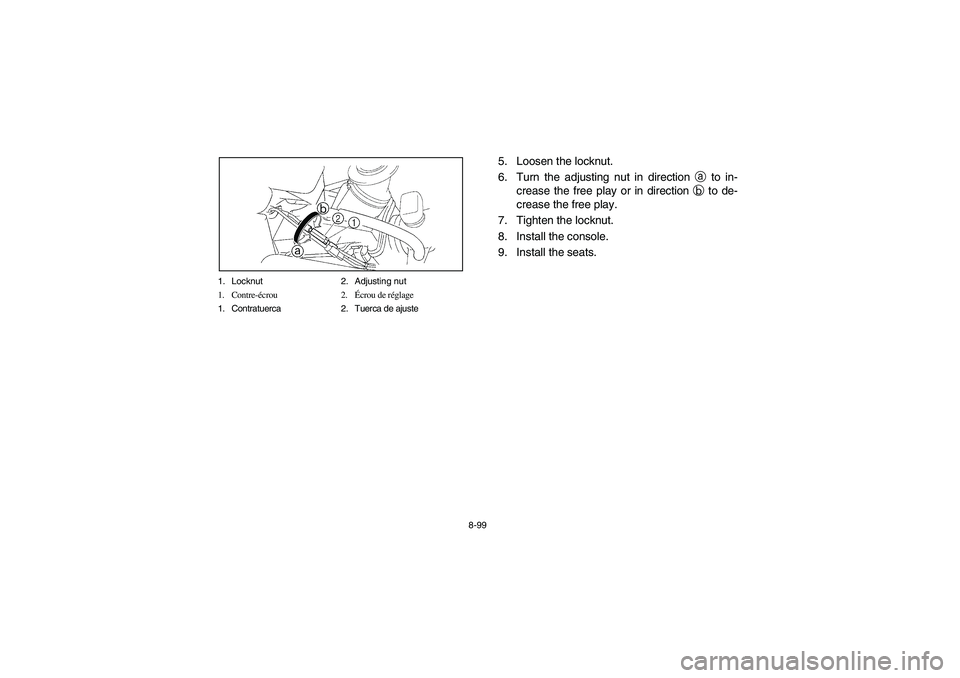

8-99 1. Locknut 2. Adjusting nut
1. Contre-écrou 2.Écrou de réglage
1. Contratuerca 2. Tuerca de ajuste
5. Loosen the locknut.
6. Turn the adjusting nut in direction a to in-
crease the free play or in direction b to de-
crease the free play.
7. Tighten the locknut.
8. Install the console.
9. Install the seats.
EE.book Page 99 Friday, October 6, 2006 3:36 PM
