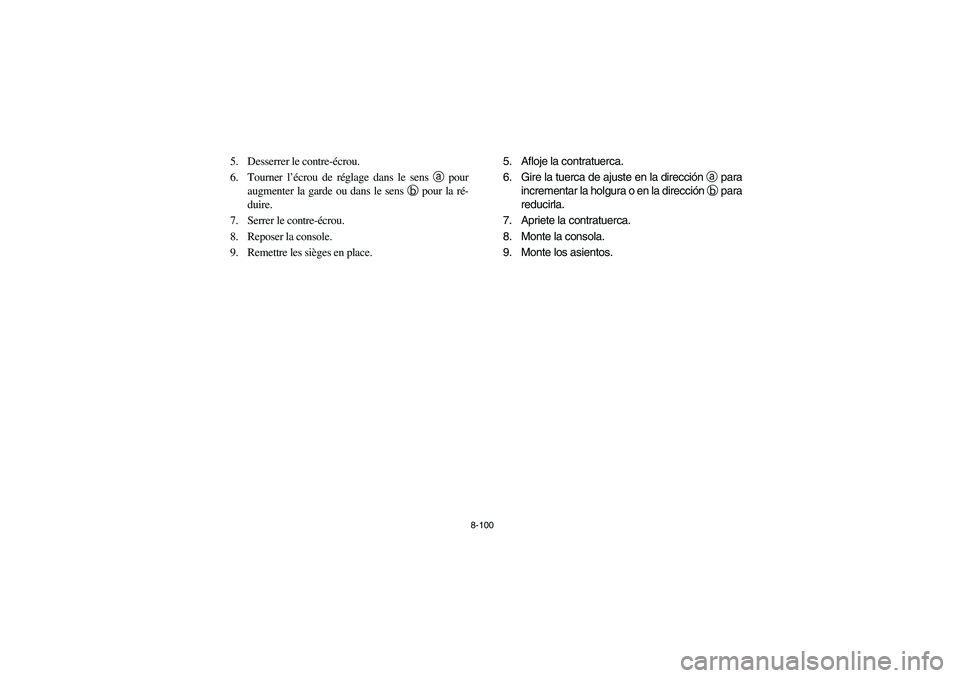

5. Desserrer le contre-écrou.
6. Tourner l’écrou de réglage dans le sens a pour
augmenter la garde ou dans le sens b pour la ré-
duire.
7. Serrer le contre-écrou.
8. Reposer la console.
9. Remettre les sièges en place. 5. Afloje la contratuerca.
6. Gire la tuerca de ajuste en la dirección a para
incrementar la holgura o en la dirección b para
reducirla.
7. Apriete la contratuerca.
8. Monte la consola.
9. Monte los asientos.
EE.book Page 100 Friday, October 6, 2006 3:36 PM

8-101 1. Brake light switch 2. Adjusting nut
1. Contacteur de feu stop 2.Écrou de réglage
1. Interruptor de la luz de freno 2. Tuerca de ajuste
EVU00880

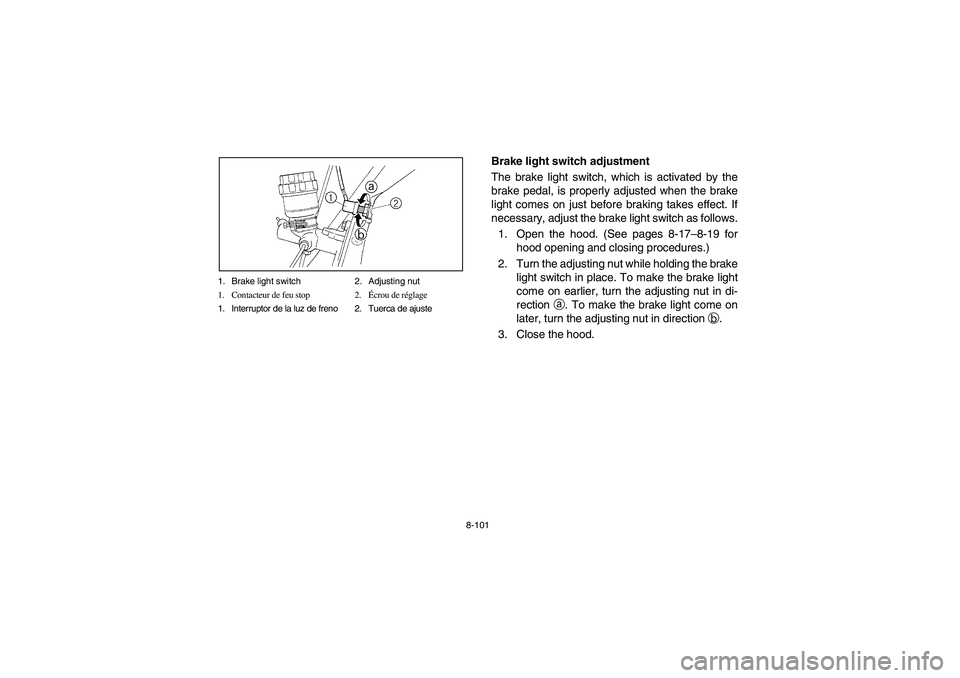

Brake light switch adjustment
The brake light switch, which is activated by the
brake pedal, is properly adjusted when the brake
light comes on just before braking takes effect. If
necessary, adjust the brake light switch as follows.
1. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
2. Turn the adjusting nut while holding the brake
light switch in place. To make the brake light
come on earlier, turn the adjusting nut in di-
rection a. To make the brake light come on
later, turn the adjusting nut in direction b.
3. Close the hood.
EE.book Page 101 Friday, October 6, 2006 3:36 PM

8-102
FVU00880

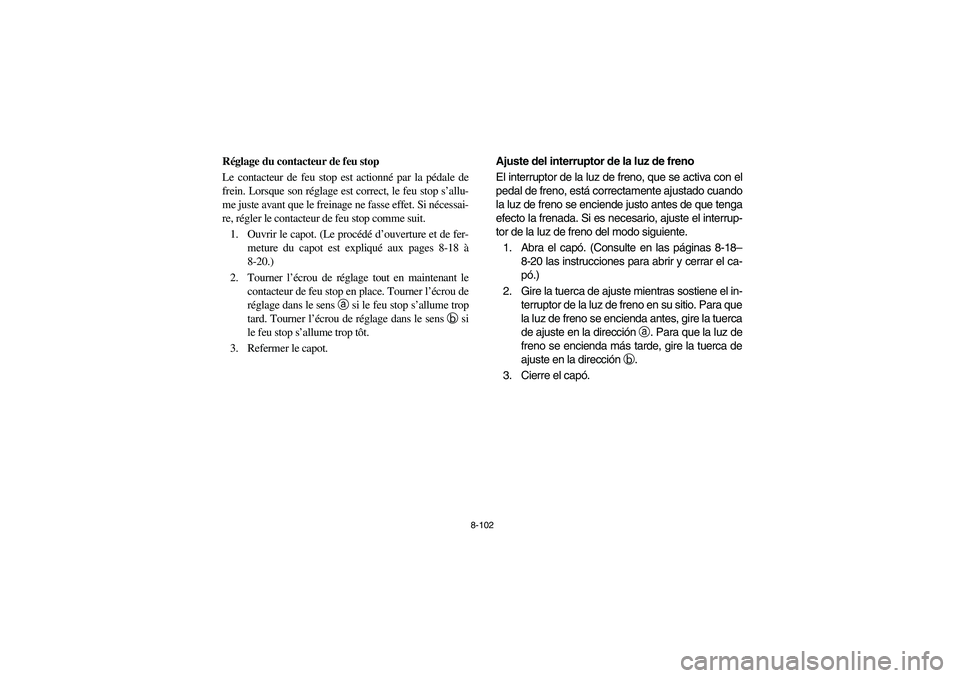

Réglage du contacteur de feu stop
Le contacteur de feu stop est actionné par la pédale de
frein. Lorsque son réglage est correct, le feu stop s’allu-
me juste avant que le freinage ne fasse effet. Si nécessai-
re, régler le contacteur de feu stop comme suit.
1. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot est expliqué aux pages 8-18 à
8-20.)
2. Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou de
réglage dans le sens a si le feu stop s’allume trop
tard. Tourner l’écrou de réglage dans le sens b si
le feu stop s’allume trop tôt.
3. Refermer le capot.
SVU00880
Ajuste del interruptor de la luz de freno
El interruptor de la luz de freno, que se activa con el
pedal de freno, está correctamente ajustado cuando
la luz de freno se enciende justo antes de que tenga
efecto la frenada. Si es necesario, ajuste el interrup-
tor de la luz de freno del modo siguiente.
1. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó.)
2. Gire la tuerca de ajuste mientras sostiene el in-
terruptor de la luz de freno en su sitio. Para que
la luz de freno se encienda antes, gire la tuerca
de ajuste en la dirección a. Para que la luz de
freno se encienda más tarde, gire la tuerca de
ajuste en la dirección b.
3. Cierre el capó.
EE.book Page 102 Friday, October 6, 2006 3:36 PM

8-103
EVU01490

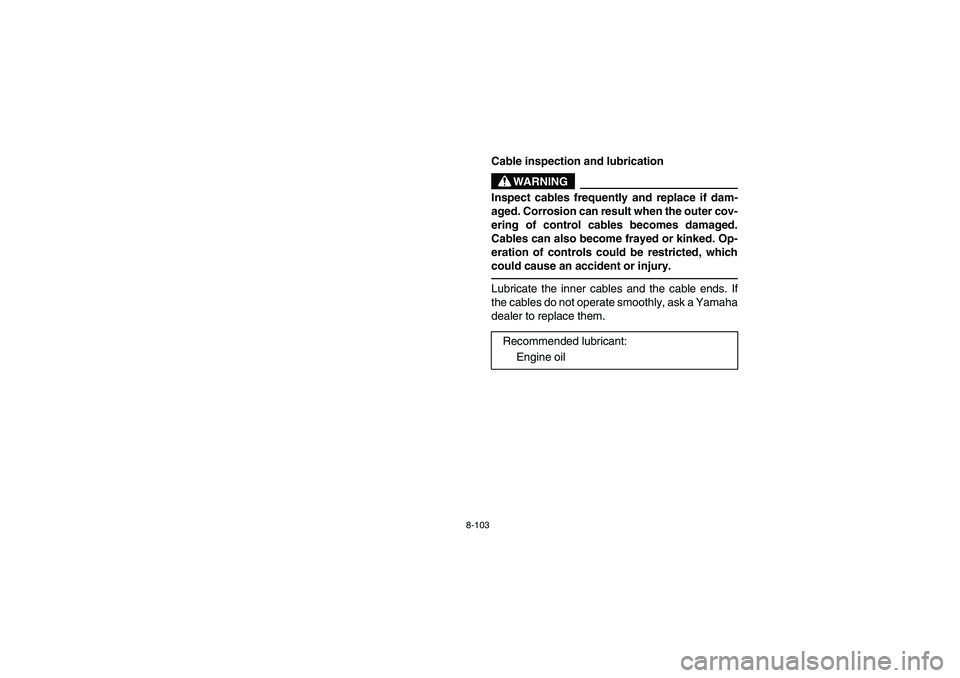

Cable inspection and lubrication
WARNING
Inspect cables frequently and replace if dam-
aged. Corrosion can result when the outer cov-
ering of control cables becomes damaged.
Cables can also become frayed or kinked. Op-
eration of controls could be restricted, which
could cause an accident or injury.Lubricate the inner cables and the cable ends. If
the cables do not operate smoothly, ask a Yamaha
dealer to replace them.
Recommended lubricant:
Engine oil
EE.book Page 103 Friday, October 6, 2006 3:36 PM

8-104
FVU01490
Contrôle et lubrification des câbles
AVERTISSEMENT
Contrôler fréquemment l’état des câbles et remplacer
tout câble endommagé. Un câble de commande dont
la gaine est endommagée risque de rouiller. Les to-
rons de câble pourraient également se briser ou se
plier. Le fonctionnement des commandes pourrait
être entravé, ce qui risque de causer un accident ou
des blessures.Lubrifier les câbles et leurs extrémités. Si le fonctionne-
ment des câbles ne se fait pas en douceur, les faire rem-
placer par un concessionnaire Yamaha.
Lubrifiant recommandé :
Huile moteur
SVU01490
Revisión y engrase de los cables
ADVERTENCIA
Revise los cables con frecuecia y cámbielos si
están dañados. Puede aparecer corrosión cuan-
do el recubrimiento externo de los cables de
control esté dañado. Asimismo, los cables se
pueden desgastar o torcer. Ello puede afectar al
funcionamiento de los mandos y provocar un ac-
cidente o lesiones.Engrase los cables internos y los extremos de los ca-
bles. Si los cables no funcionan con suavidad, hága-
los cambiar en un concesionario Yamaha.
Lubricante recomendado:
Aceite de motor
EE.book Page 104 Friday, October 6, 2006 3:36 PM

8-105
EVU00900

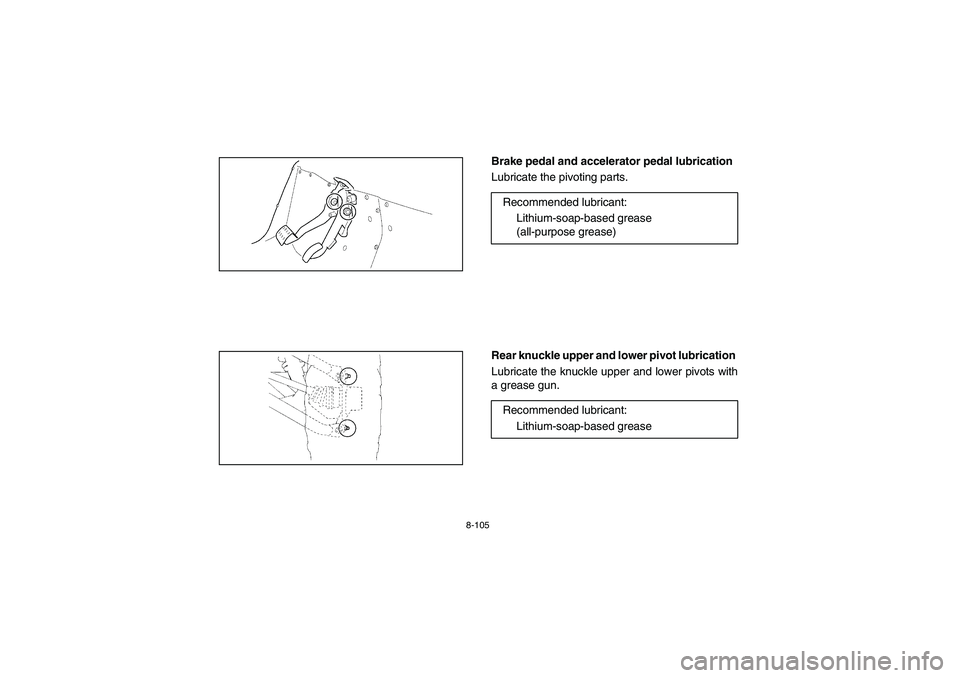

Brake pedal and accelerator pedal lubrication
Lubricate the pivoting parts.
EVU00910
Rear knuckle upper and lower pivot lubrication
Lubricate the knuckle upper and lower pivots with
a grease gun.Recommended lubricant:
Lithium-soap-based grease
(all-purpose grease)
Recommended lubricant:
Lithium-soap-based grease
EE.book Page 105 Friday, October 6, 2006 3:36 PM

8-106

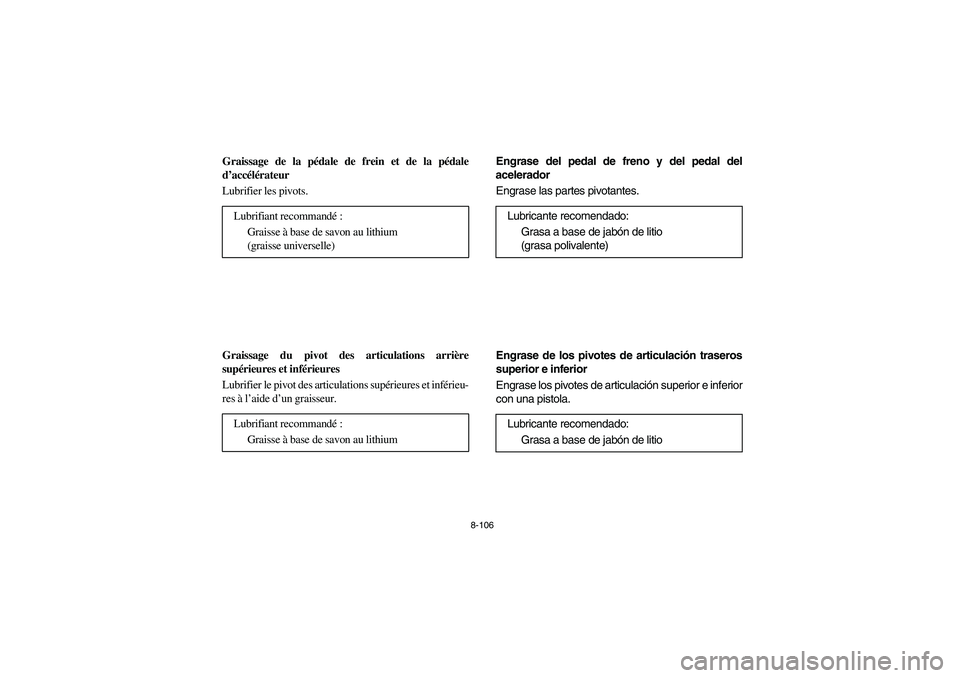

FVU00900
Graissage de la pédale de frein et de la pédale
d’accélérateur
Lubrifier les pivots.
FVU00910
Graissage du pivot des articulations arrière
supérieures et inférieures
Lubrifier le pivot des articulations supérieures et inférieu-
res à l’aide d’un graisseur. Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
SVU00900
Engrase del pedal de freno y del pedal del
acelerador
Engrase las partes pivotantes.
SVU00910
Engrase de los pivotes de articulación traseros
superior e inferior
Engrase los pivotes de articulación superior e inferior
con una pistola.Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
Lubricante recomendado:
Grasa a base de jabón de litio
EE.book Page 106 Friday, October 6, 2006 3:36 PM

8-107
1. Nut (× 4)
1.Écrou (× 4)
1. Tuerca (× 4)
EVU00920

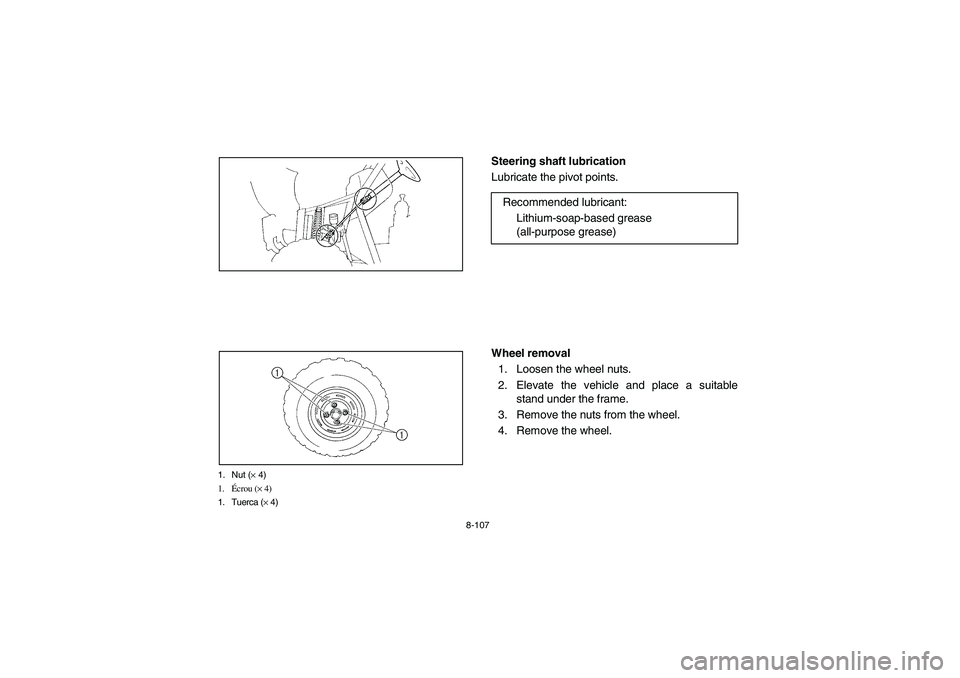

Steering shaft lubrication
Lubricate the pivot points.
EVU00930
Wheel removal
1. Loosen the wheel nuts.
2. Elevate the vehicle and place a suitable
stand under the frame.
3. Remove the nuts from the wheel.
4. Remove the wheel. Recommended lubricant:
Lithium-soap-based grease
(all-purpose grease)
EE.book Page 107 Friday, October 6, 2006 3:36 PM

8-108

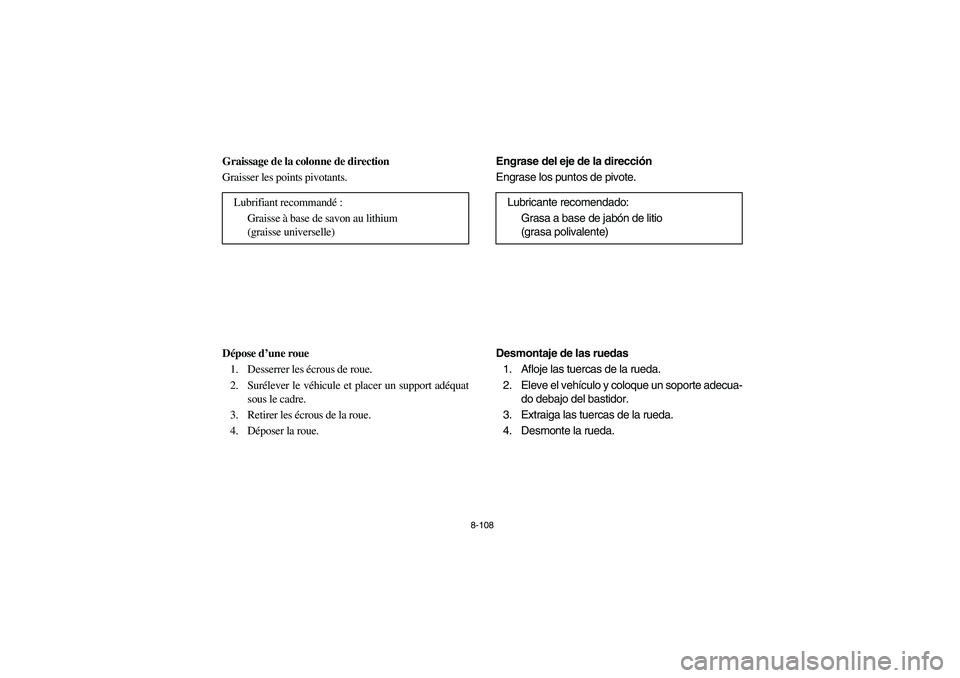

FVU00920
Graissage de la colonne de direction
Graisser les points pivotants.
FVU00930
Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le véhicule et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue. Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
SVU00920
Engrase del eje de la dirección
Engrase los puntos de pivote.
SVU00930
Desmontaje de las ruedas
1. Afloje las tuercas de la rueda.
2. Eleve el vehículo y coloque un soporte adecua-
do debajo del bastidor.
3. Extraiga las tuercas de la rueda.
4. Desmonte la rueda. Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
EE.book Page 108 Friday, October 6, 2006 3:36 PM

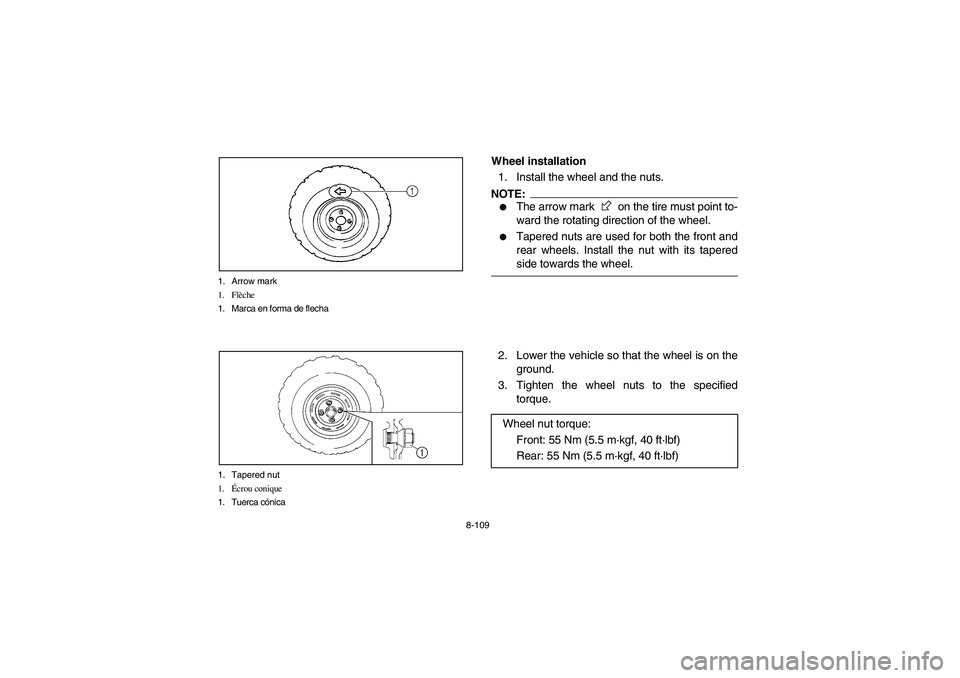

8-109 1. Arrow mark
1. Flèche
1. Marca en forma de flecha
1. Tapered nut
1.Écrou conique
1. Tuerca cónica
EVU00940
Wheel installation
1. Install the wheel and the nuts.NOTE:_

The arrow mark on the tire must point to-
ward the rotating direction of the wheel.


Tapered nuts are used for both the front and
rear wheels. Install the nut with its tapered
side towards the wheel.
_2. Lower the vehicle so that the wheel is on the
ground.
3. Tighten the wheel nuts to the specified
torque.
Wheel nut torque:
Front: 55 Nm (5.5 m·kgf, 40 ft·lbf)
Rear: 55 Nm (5.5 m·kgf, 40 ft·lbf)
