YAMAHA TMAX 2001 Manuale duso (in Italian)

1
2
3
4
5
6
7
8
95GJ-9-HV 5/26/01 11:10 AM Page 40

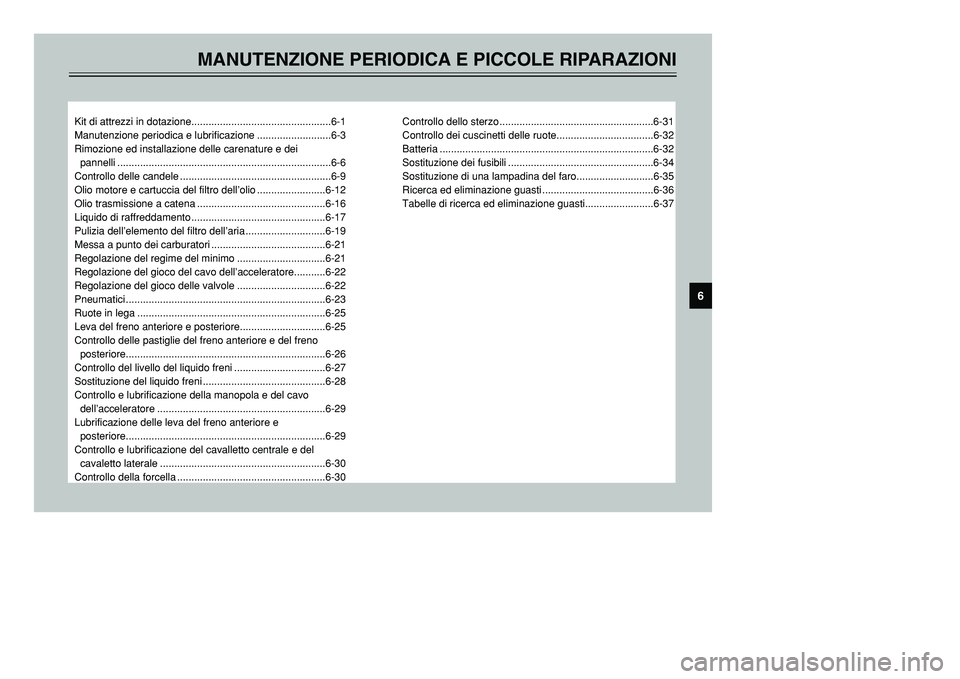

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
Kit di attrezzi in dotazione.................................................6-1
Manutenzione periodica e lubrificazione ..........................6-3
Rimozione ed installazione delle carenature e dei
pannelli ...........................................................................6-6
Controllo delle candele .....................................................6-9
Olio motore e cartuccia del filtro dell’olio ........................6-12
Olio trasmissione a catena .............................................6-16
Liquido di raffreddamento ...............................................6-17
Pulizia dell’elemento del filtro dell’aria ............................6-19
Messa a punto dei carburatori ........................................6-21
Regolazione del regime del minimo ...............................6-21
Regolazione del gioco del cavo dell’acceleratore...........6-22
Regolazione del gioco delle valvole ...............................6-22
Pneumatici ......................................................................6-23
Ruote in lega ..................................................................6-25
Leva del freno anteriore e posteriore..............................6-25
Controllo delle pastiglie del freno anteriore e del freno
posteriore......................................................................6-26
Controllo del livello del liquido freni ................................6-27
Sostituzione del liquido freni ...........................................6-28
Controllo e lubrificazione della manopola e del cavo
dell’acceleratore ...........................................................6-29
Lubrificazione delle leva del freno anteriore e
posteriore......................................................................6-29
Controllo e lubrificazione del cavalletto centrale e del
cavaletto laterale ..........................................................6-30
Controllo della forcella ....................................................6-30Controllo dello sterzo ......................................................6-31
Controllo dei cuscinetti delle ruote..................................6-32
Batteria ...........................................................................6-32
Sostituzione dei fusibili ...................................................6-34
Sostituzione di una lampadina del faro...........................6-35
Ricerca ed eliminazione guasti .......................................6-36
Tabelle di ricerca ed eliminazione guasti........................6-37
6
5GJ-9-HV 5/26/01 11:10 AM Page 41

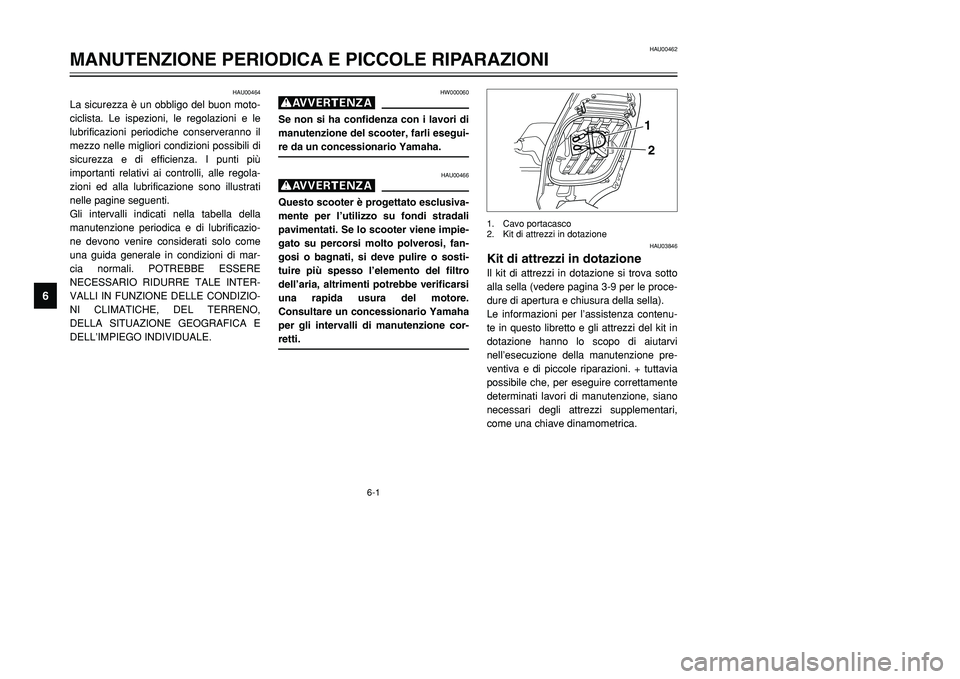

6-1
HAU00464
La sicurezza è un obbligo del buon moto-
ciclista. Le ispezioni, le regolazioni e le
lubrificazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più
importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione sono illustrati
nelle pagine seguenti.
Gli intervalli indicati nella tabella della
manutenzione periodica e di lubrificazio-
ne devono venire considerati solo come
una guida generale in condizioni di mar-
cia normali. POTREBBE ESSERE
NECESSARIO RIDURRE TALE INTER-
VALLI IN FUNZIONE DELLE CONDIZIO-
NI CLIMATICHE, DEL TERRENO,
DELLA SITUAZIONE GEOGRAFICA E
DELL’IMPIEGO INDIVIDUALE.
HW000060
gSe non si ha confidenza con i lavori di
manutenzione del scooter, farli esegui-
re da un concessionario Yamaha.
HAU00466
gQuesto scooter è progettato esclusiva-
mente per l’utilizzo su fondi stradali
pavimentati. Se lo scooter viene impie-
gato su percorsi molto polverosi, fan-
gosi o bagnati, si deve pulire o sosti-
tuire più spesso l’elemento del filtro
dell’aria, altrimenti potrebbe verificarsi
una rapida usura del motore.
Consultare un concessionario Yamaha
per gli intervalli di manutenzione cor-
retti.
HAU00462
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03846
Kit di attrezzi in dotazioneIl kit di attrezzi in dotazione si trova sotto
alla sella (vedere pagina 3-9 per le proce-
dure di apertura e chiusura della sella).
Le informazioni per l’assistenza contenu-
te in questo libretto e gli attrezzi del kit in
dotazione hanno lo scopo di aiutarvi
nell’esecuzione della manutenzione pre-
ventiva e di piccole riparazioni. + tuttavia
possibile che, per eseguire correttamente
determinati lavori di manutenzione, siano
necessari degli attrezzi supplementari,
come una chiave dinamometrica.
2 1
1. Cavo portacasco
2. Kit di attrezzi in dotazione
5GJ-9-HV 5/26/01 11:10 AM Page 42

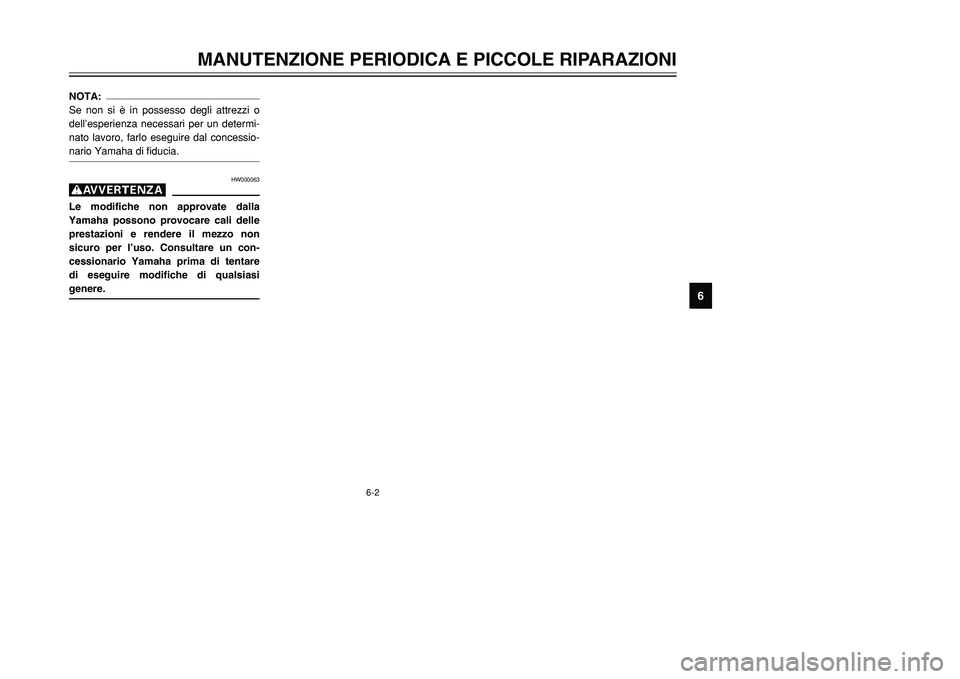

6-2
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
NOTA:
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
HW000063
gLe modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un con-
cessionario Yamaha prima di tentare
di eseguire modifiche di qualsiasi
genere.
5GJ-9-HV 5/26/01 11:10 AM Page 43

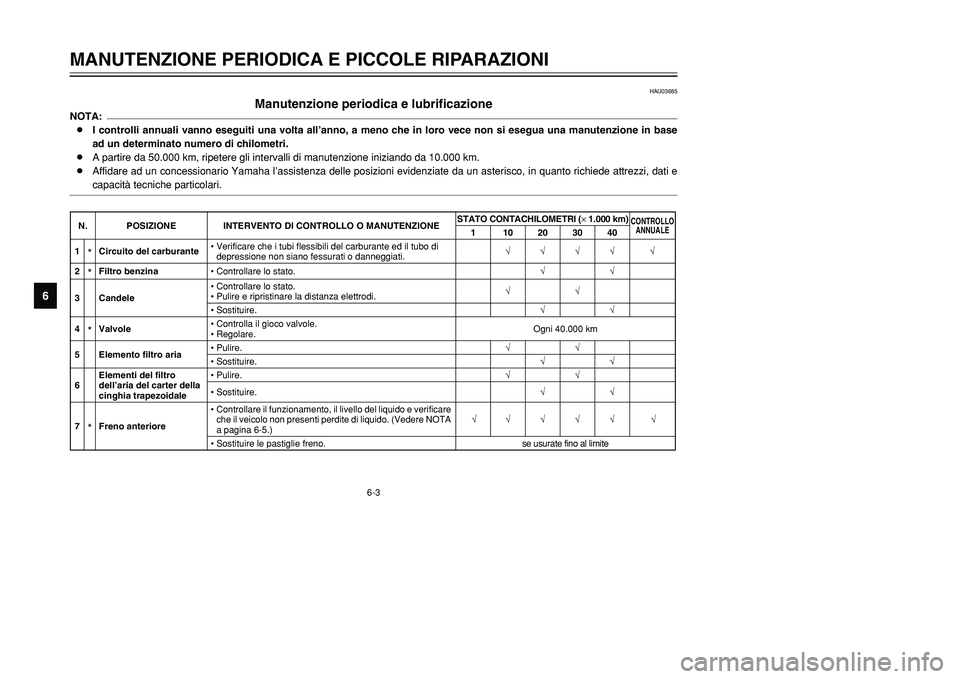

6-3
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03685
Manutenzione periodica e lubrificazione
NOTA:
8I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base
ad un determinato numero di chilometri.
8A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.
8Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e
capacità tecniche particolari.N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1.000 km)
CONTROLLO
ANNUALE
1 10203040
1
*Circuito del carburante•Verificare che i tubi flessibili del carburante ed il tubo di
depressione non siano fessurati o danneggiati.√√√√ √
2*Filtro benzina•Controllare lo stato.√√
3 Candele•Controllare lo stato.
•Pulire e ripristinare la distanza elettrodi.√√
•Sostituire.√√
4*Valvole•Controlla il gioco valvole.
•Regolare.Ogni 40.000 km
5 Elemento filtro aria•Pulire.√√
•Sostituire.√√
6Elementi del filtro
dell’aria del carter della
cinghia trapezoidale•Pulire.√√
•Sostituire.√√
7*Freno anteriore•Controllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido. (Vedere NOTA
a pagina 6-5.)√√√√√ √
•Sostituire le pastiglie freno. se usurate fino al limite
5GJ-9-HV 5/26/01 11:10 AM Page 44

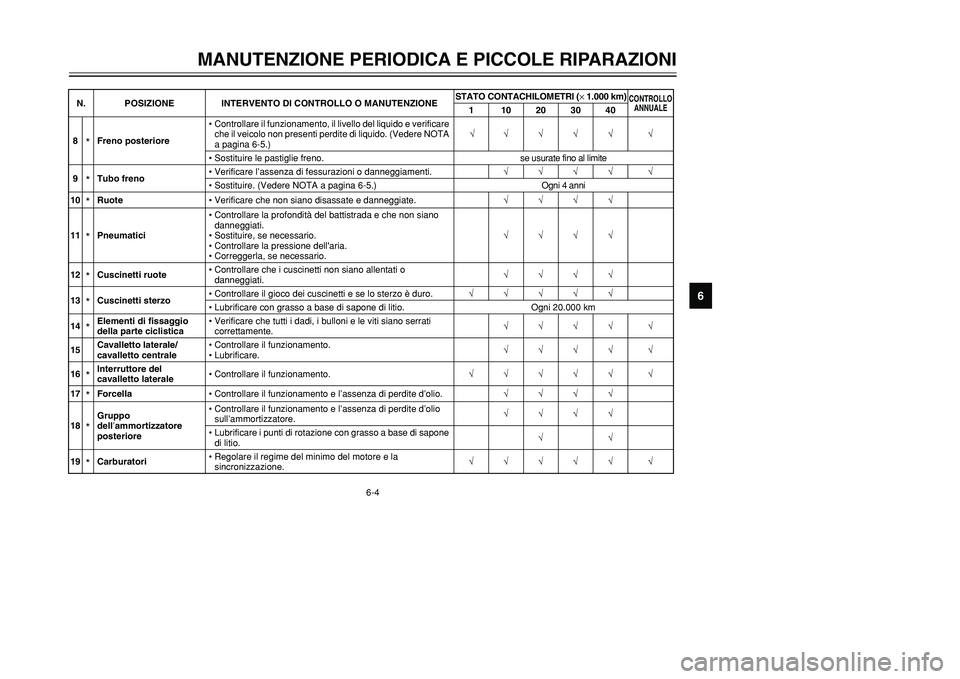

6-4
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
8
*Freno posteriore•Controllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido. (Vedere NOTA
a pagina 6-5.)√√√√√ √
•Sostituire le pastiglie freno. se usurate fino al limite
9*Tubo freno•Verificare l’assenza di fessurazioni o danneggiamenti.√√√√ √
•Sostituire. (Vedere NOTA a pagina 6-5.)Ogni 4 anni
10*Ruote•Verificare che non siano disassate e danneggiate.√√√√
11*Pneumatici•Controllare la profondità del battistrada e che non siano
danneggiati.
•Sostituire, se necessario.
•Controllare la pressione dell'aria.
•Correggerla, se necessario.√√√√
12*Cuscinetti ruote•Controllare che i cuscinetti non siano allentati o
danneggiati.√√√√
13*Cuscinetti sterzo•Controllare il gioco dei cuscinetti e se lo sterzo è duro.√√√√√
•Lubrificare con grasso a base di sapone di litio. Ogni 20.000 km
14*Elementi di fissaggio
della parte ciclistica•Verificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
15Cavalletto laterale/
cavalletto centrale•Controllare il funzionamento.
•Lubrificare.√√√√ √
16*Interruttore del
cavalletto laterale•Controllare il funzionamento.√√√√√ √
17*Forcella•Controllare il funzionamento e l’assenza di perdite d’olio.√√√√
18*Gruppo
dell’ammortizzatore
posteriore•Controllare il funzionamento e l’assenza di perdite d’olio
sull’ammortizzatore.√√√√
•Lubrificare i punti di rotazione con grasso a base di sapone
di litio.√√
19*Carburatori•Regolare il regime del minimo del motore e la
sincronizzazione.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1.000 km)
CONTROLLO
ANNUALE
1 10203040
5GJ-9-HV 5/26/01 11:10 AM Page 45

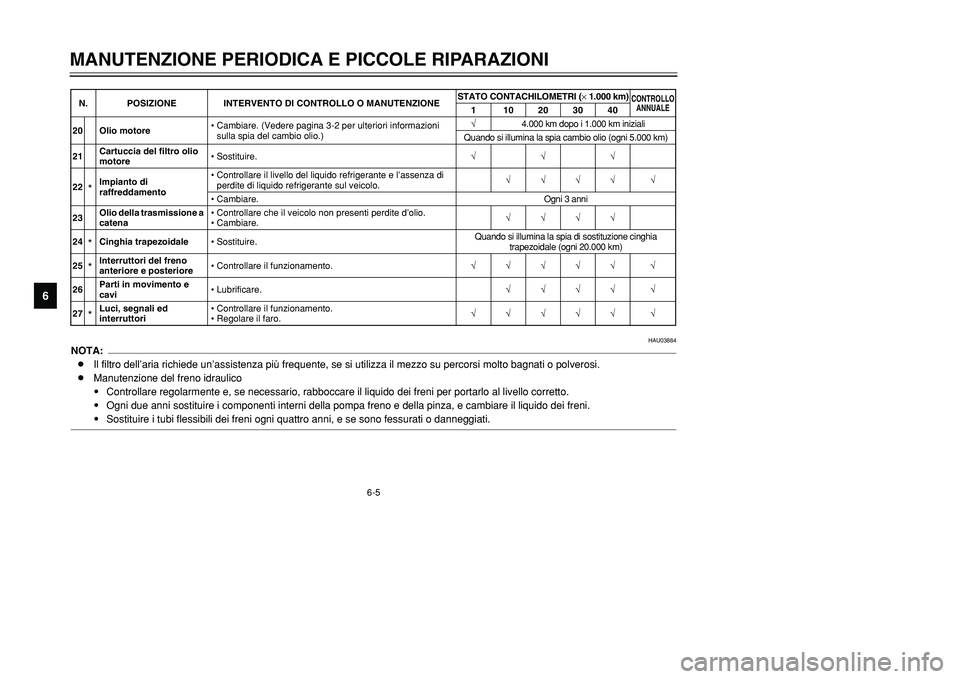

6-5
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03884
NOTA:
8Il filtro dell’aria richiede un’assistenza più frequente, se si utilizza il mezzo su percorsi molto bagnati o polverosi.
8Manutenzione del freno idraulico
9Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
9Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
9Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.20 Olio motore•Cambiare. (Vedere pagina 3-2 per ulteriori informazioni
sulla spia del cambio olio.)√4.000 km dopo i 1.000 km iniziali
Quando si illumina la spia cambio olio (ogni 5.000 km)
21Cartuccia del filtro olio
motore•Sostituire.√√√
22
*Impianto di
raffreddamento•Controllare il livello del liquido refrigerante e l’assenza di
perdite di liquido refrigerante sul veicolo. √√√√ √
•Cambiare.Ogni 3 anni
23Olio della trasmissione a
catena•Controllare che il veicolo non presenti perdite d’olio.
•Cambiare.√√√√
24*Cinghia trapezoidale•Sostituire.Quando si illumina la spia di sostituzione cinghia
trapezoidale (ogni 20.000 km)
25*Interruttori del freno
anteriore e posteriore•Controllare il funzionamento.√√√√√ √
26Parti in movimento e
cavi•Lubrificare.√√√√ √
27*Luci, segnali ed
interruttori•Controllare il funzionamento.
•Regolare il faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1.000 km)
CONTROLLO
ANNUALE
1 10203040
5GJ-9-HV 5/26/01 11:10 AM Page 46

6-6
4
3
1 2
1
23
4
5
HAU01139
Rimozione ed installazione
delle carenature e dei pannelliLe carenature ed i pannelli illustrati sopra
vanno smontati per eseguire alcuni dei
lavori di manutenzione descritti in questo
capitolo.
Fare riferimento a questa sezione tutte le
volte che si deve togliere ed installare
una carenatura o un pannello1. Pannelli A
2. Pannelli B
3. Pannelli C
4. Carenatura A1. Pannelli D
2. Carenatura B
3. Pannelli E
4. Carenatura C
5. Pannelli F
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03878
Pannelli A e D
Per togliere uno dei pannelli:1. Togliere il pannello C (lato destro)
oppure il pannello E (lato sinistro).
2. Togliere le viti del pannello.
3. Tirare verso l’esterno sul lato ante-
riore del pannello.
1
1. Vite (×3)
5GJ-9-HV 5/26/01 11:10 AM Page 47

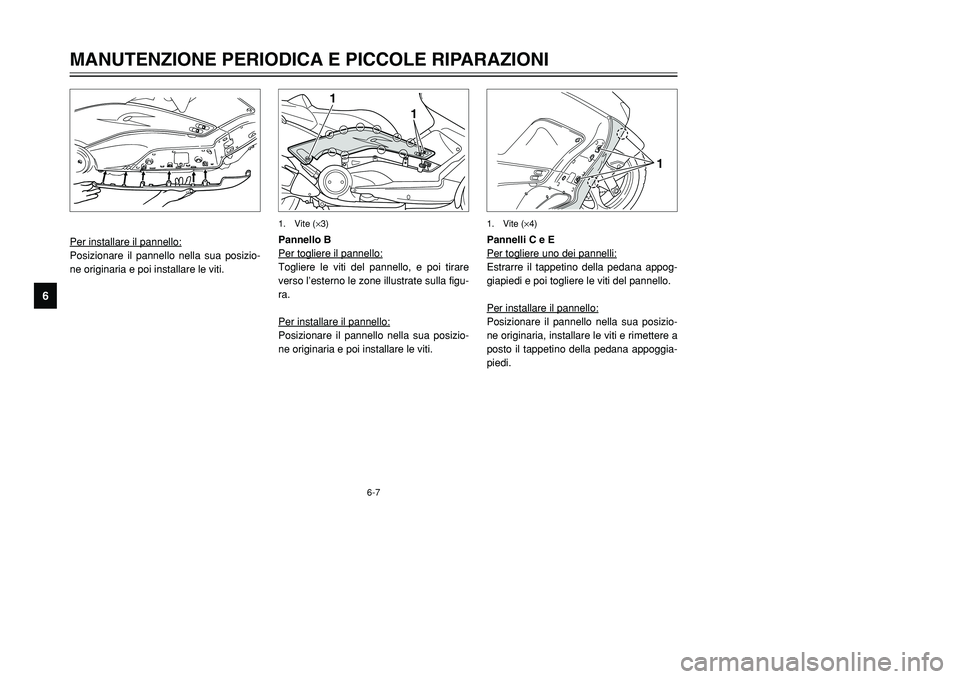

6-7
1
1
1. Vite (×3)
Per installare il pannello:Posizionare il pannello nella sua posizio-
ne originaria e poi installare le viti.Pannello B
Per togliere il pannello:
Togliere le viti del pannello, e poi tirare
verso l’esterno le zone illustrate sulla figu-
ra.
Per installare il pannello:Posizionare il pannello nella sua posizio-
ne originaria e poi installare le viti.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
1
1. Vite (×4)Pannelli C e E
Per togliere uno dei pannelli:Estrarre il tappetino della pedana appog-
giapiedi e poi togliere le viti del pannello.
Per installare il pannello:Posizionare il pannello nella sua posizio-
ne originaria, installare le viti e rimettere a
posto il tappetino della pedana appoggia-
piedi.
5GJ-9-HV 5/26/01 11:10 AM Page 48

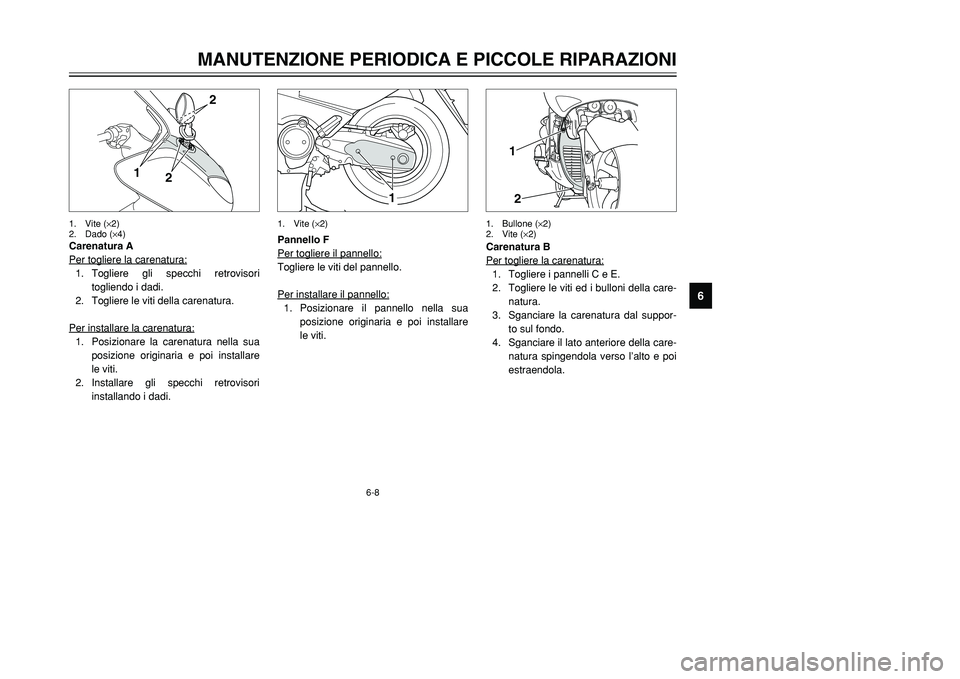

6-8
1
12
Pannello F
Per togliere il pannello:Togliere le viti del pannello.
Per installare il pannello:1. Posizionare il pannello nella sua
posizione originaria e poi installare
le viti.Carenatura B
Per togliere la carenatura:
1. Togliere i pannelli C e E.
2. Togliere le viti ed i bulloni della care-
natura.
3. Sganciare la carenatura dal suppor-
to sul fondo.
4. Sganciare il lato anteriore della care-
natura spingendola verso l’alto e poi
estraendola.
1. Vite (×2) 1. Bullone (×2)
2. Vite (×2)
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
2
1
2
Carenatura A
Per togliere la carenatura:1. Togliere gli specchi retrovisori
togliendo i dadi.
2. Togliere le viti della carenatura.
Per installare la carenatura:1. Posizionare la carenatura nella sua
posizione originaria e poi installare
le viti.
2. Installare gli specchi retrovisori
installando i dadi.1. Vite (×2)
2. Dado (×4)
5GJ-9-HV 5/26/01 11:10 AM Page 49
