FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-14
1
2
345
6
7
8
9
10
11
12

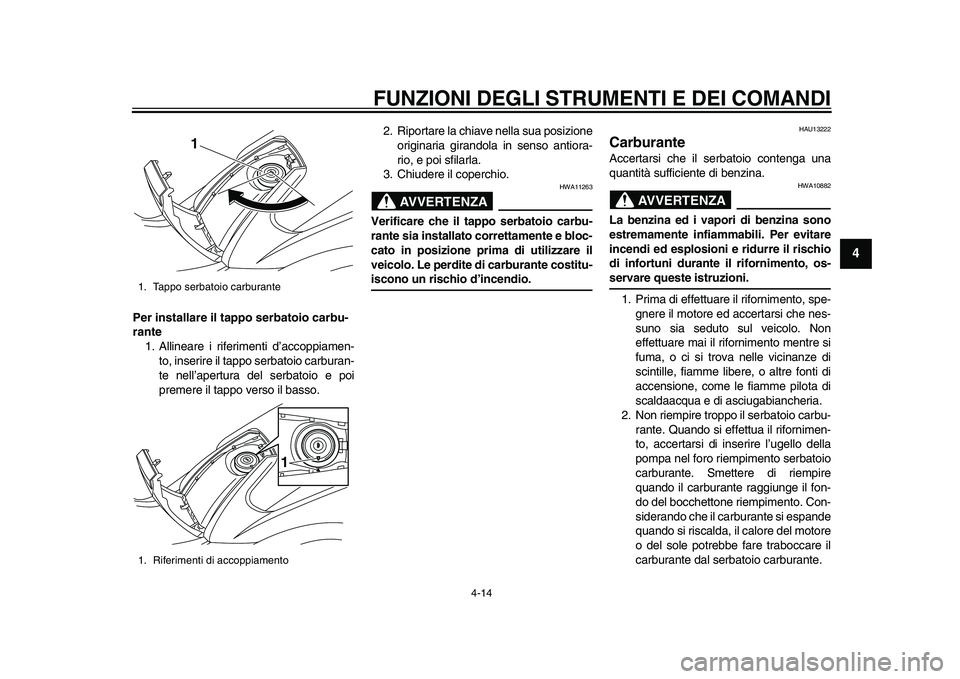

Per installare il tappo serbatoio carbu-
rante 1. Allinea re i riferimenti d’ accoppia men-
to, in serire il t appo ser batoio c arbur an-
te nell’ apert ura del s erbatoio e poi
premere il t appo ver so il bass o. 2. Riport
are l a chi ave nella sua posizione
origin aria gir andol a in s enso antior a-
rio, e poi sfil arla .
3 .Chi udere il coperchio.
AVVERTENZA
HWA1126 3
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente e bloc-
cato in posizione prima di utilizzare il
veicolo. Le perdite di carburante costitu-iscono un rischio d’incendio.
HAU13222
CarburanteAccert ars i che il s erbatoio conteng a u na
quantità sufficiente di benzin a.
AVVERTENZA
HWA10 882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prim a di effett uare il rifornimento, spe-
gnere il motore ed accert ars i che ne s-
su no sia sed uto sul veicolo. Non
effettuare m ai il rifornimento mentre si
f u m a, o ci si trov a nelle vicin anze di
s cintille, fi amme li bere, o a ltre fonti di
a ccen sione, come le fi amme pilot a di
s ca ld aac qua e di as ciugabi ancheri a.
2. Non riempire troppo il ser ba toio c arbu -
r a nte. Q uando si effett ua il rifornimen-
to, accert ars i d
i in serire l’u gello della
pomp a nel foro riempimento ser ba toio
c a rbu ra nte. Smettere di riempire
quando il c arbu ra nte r aggi unge il fon-
do del b occhettone riempimento. Con-
s ider ando che il c arbur ante si e sp ande
quando si ri sca ld a, il c alore del motore
o del s ole potre bbe fare tr abocc are il
c a rbu ra nte da l s er batoio c arbur ante.
1. T appo s erba toio c arbu rante
1. Riferimenti di accoppiamento
1
1
2PW-9-H0_1.book 14 ページ 2015年2月19日 木曜日 午後4時11分
Page 42 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-15
1
2
34
5
6
7
8
9
10
11
12

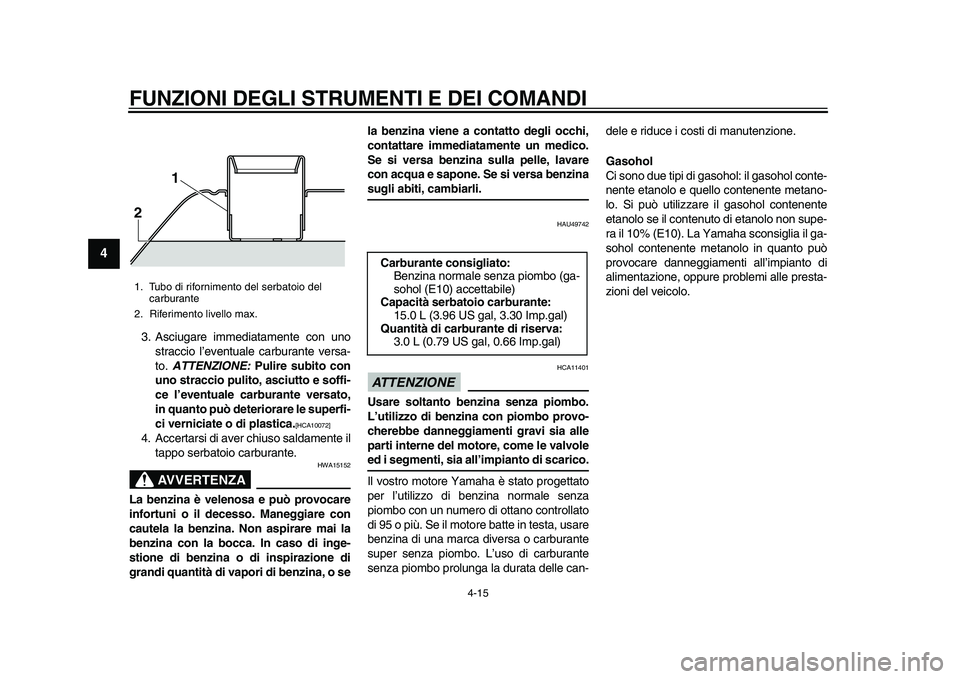

3 .A sci ugare immedi ata mente con uno
s tr accio l’event uale carbu ra nte ver sa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10072]
4. Accert ars i di a ver chi uso sa ldamente il
t a ppo ser batoio c arbur ante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU4
9742
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vo stro motore Y am ah a è s ta to progett ato
per l’ utilizzo di benzin a norm ale senz a
piom bo con un n umero di ott ano controll ato
di 95 o più. S e il motore batte in te sta , usa re
b enzin a di u na m arca diver sa o c arbur ante
su per senz a piom bo. L’ uso di c arbur ante
s enz a piomb o prolu nga la d ura ta dell
e c an- dele e rid
uce i cos ti di manu tenzione.
Gasohol
Ci sono du e tipi di gas ohol: il gasohol conte-
nente et anolo e quello contenente met ano-
lo. Si p uò utilizz are il g asohol contenente
et anolo se il conten uto di et anolo non su pe-
r a il 10% (E10). L a Y am aha s con siglia il ga-
s ohol contenente met anolo in qua nto può
provoc are d anneggia menti all’impi anto di
a liment azione, opp ure pro blemi alle pres ta -
zi
oni del veicolo.
1. T ubo di rifornimento del ser ba toio del
c ar bu rante
2. Riferimento livello m ax.21
Carburante consigliato:
Benzin a norm ale senz a piom bo (g a-
s ohol (E10) a ccettabile)
Capacità serbatoio carburante: 15.0 L ( 3.9 6 U S g al, 3.3 0 Imp.g al)
Quantità di carburante di riserva:
3.0 L (0.7 9 U S g al, 0.66 Imp.g al)
2PW-9-H0_1.book 15 ページ 2015年2月19日 木曜日 午後4時11分
Page 43 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-16
1
2
345
6
7
8
9
10
11
12
HAU1 343 4
Convertitore cataliticoQ uesto modello è dot ato di u n convertitore
c a ta litico nell’impi anto di sca rico.
AVVERTENZA
HWA10 86 3
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU6 3600
Regolazione del poggiaschiena
pilotaS i p uò regol are il poggi aschien a pilot a nelle
tre diver se po sizioni ill ustrate nell a fig ura .
Regol are il poggi aschien a come segu e.
1. Aprire l a s ell a. (Vedere p agina3 -9 .)
2. Togliere i bulloni del poggi aschien a. 3
.F ar scorrere il poggi aschien a in ava nti
o indietro nell a po sizione de sider ata .
4. In sta lla re e serr are ferm amente i bullo-
ni del poggi aschien a.
5.
Chi udere la s ell a.
1. Poggi aschien a pilota
1
1. Poggi aschien a pilota
2. B ullone
1
2
2PW-9-H0_1.book 16 ページ 2015年2月19日 木曜日 午後4時11分
Page 44 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-17
1
2
34
5
6
7
8
9
10
11
12
HAU6 3640

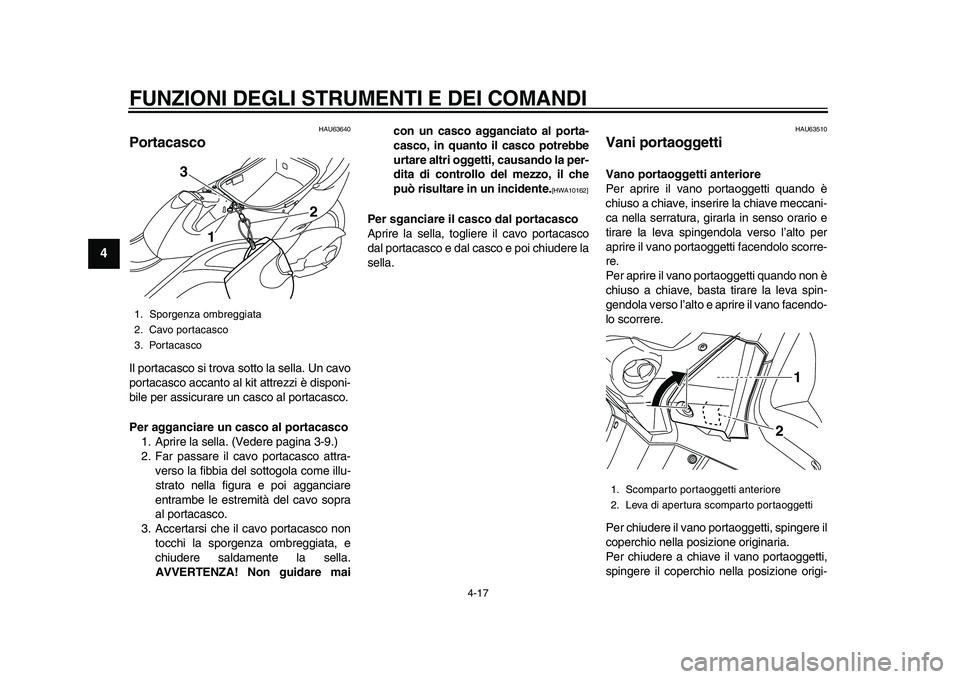

PortacascoIl porta cas co si trov a s otto l a s ella . Un c avo
port acas co acc anto al kit attrezzi è di sponi-
b ile per assicura re un c asco al port acas co.
Per agganciare un casco al portacasco 1. Aprire l a s ell a. (Vedere p agina3 -9 .)
2. F ar p assa re il c avo port acas co attr a-
vers o la fi bbi a del s ottogol a come ill u-
s tr ato nella figura e
poi a gganciare
entr am be le e stremità del c avo sopr a
a l port acas co.
3 . Accert ars i che il c avo port acas co non
tocchi l a sporgenz a om breggi ata , e
chi udere saldamente l a sella .
AVVERTENZA! Non guidare mai con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri oggetti, causando la per-
dita di controllo del mezzo, il che
può risultare in un incidente.
[HWA10162]
Per sganciare il casco dal portacasco
Aprire l
a s ell a, togliere il c avo port acas co
d al port acas co e d al c as co e poi chi udere l a
s ell a.
HAU6 3510
Vani portaoggettiVano portaoggetti anteriore
Per aprire il v ano port aoggetti quando è
chi uso a chi ave, in serire l a chi ave mecc ani-
c a nella s err atu ra , gir arla in s enso or ario e
tir are l a lev a s pingendola verso l’alto per
a prire il v ano port aoggetti f acendolo scorre-
re.
Per aprire il v ano port aoggetti quando non è
chi uso a chi ave, basta tir are l a lev a s pin-
gendola vers o l’alto e aprire il v ano f acendo-
lo scorrere.
Per chi udere il v ano port aoggetti, spingere il
coperchio nell a po sizione origin aria .
Per chi udere a chi ave il v ano port aoggetti,
s pingere il coperchio nell a pos izione origi-
1.Sporgenz a om breggi ata
2. C avo portac asco
3.Port acasco
3
1
2
1. Scomp arto port aoggetti anteriore
2. Lev a di apertur a scomp arto portaoggetti
1
2
2PW-9-H0_1.book 17 ページ 2015年2月19日 木曜日 午後4時11分
Page 45 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-18
1
2
345
6
7
8
9
10
11
12

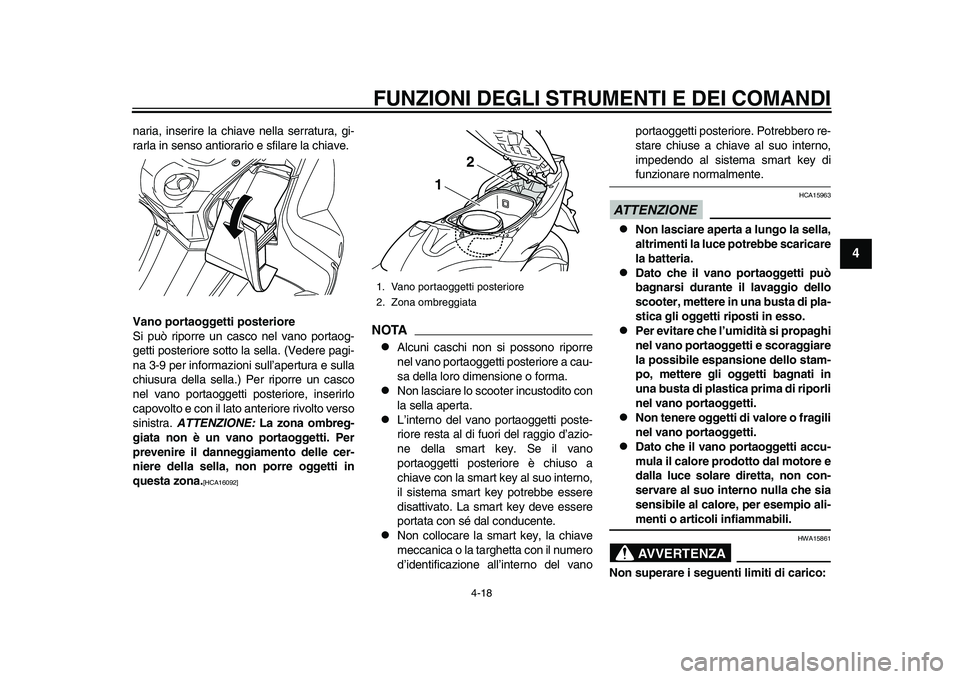

n a ria , in serire l a chi ave nella s err atu ra , gi-
r a rla in sens o antior ario e sfil are l a chi ave.
Vano portaoggetti posteriore
S i p uò riporre un c asco nel va no portaog-
getti po steriore sotto l a s ell a. (Vedere pa gi-
n a 3 -9 per inform azioni sull’a pert ura e sulla
chi usu ra dell a s ell a.) Per riporre u n casco
ne
l v ano port aoggetti pos teriore, inserirlo
c a povolto e con il la to anteriore rivolto ver so
s ini str a. ATTENZIONE: La zona ombreg-
giata non è un vano portaoggetti. Per
prevenire il danneggiamento delle cer-
niere della sella, non porre oggetti in
questa zona.
[HCA160 92]
NOTA
Alcu ni caschi non si po ssono riporre
nel v ano port aoggetti po steriore a c au -
sa dell a loro dimen sione o form a.
Non l asciare lo s cooter inc ustodito con
l a s ella a pert a.
L’interno del va no portaoggetti po ste-
riore re sta a l di f uori del r aggio d’ azio-
ne della sm art key. S e il vano
port aoggetti pos teriore è chi uso a
chi ave con l a s m art key al su o interno,
il sis tem a s m art key potre bbe essere
di sa ttiv ato. L a s m art key deve e ssere
port ata con sé d al cond ucente.
Non colloc are l a s m art key, l a chi ave
mecc anic a o l a ta rghett a con il nu mero
d’identific azione all’interno del v ano port
aoggetti po steriore. Potre bbero re-
s ta re chi use a chi ave al su o interno,
impedendo al sis tem a sm art key di
fu nzion are norm almente.
ATTENZIONE
HCA15 963
Non lasciare aperta a lungo la sella,
altrimenti la luce potrebbe scaricare
la batteria.
Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di pla-
stica gli oggetti riposti in esso.
Per evitare che l’umidità si propaghi
nel vano portaoggetti e scoraggiare
la possibile espansione dello stam-
po, mettere gli oggetti bagnati in
una busta di plastica prima di riporli
nel vano portaoggetti.
Non tenere oggetti di valore o fragili
nel vano portaoggetti.
Dato che il vano portaoggetti accu-
mula il calore prodotto dal motore e
dalla luce solare diretta, non con-
servare al suo interno nulla che sia
sensibile al calore, per esempio ali-menti o articoli infiammabili.AVVERTENZA
HWA15 861
Non superare i seguenti limiti di carico:
1. V ano portaoggetti po steriore
2. Zona om breggiata
1
2
2PW-9-H0_1.book 18 ページ 2015年2月19日 木曜日 午後4時11分
Page 46 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-19
1
2
34
5
6
7
8
9
10
11
12
Scomparto portaoggetti anteriore:
1 kg (2 lb)
Scomparto portaoggetti posteriore:
5 kg (11 lb)
Carico massimo per il veicolo:
XP500 196 kg (432 lb)XP500A 193 kg (425 lb)
HAU52212
ParabrezzaPer ada ttars i alle preferenze del pilot a, si
p uò c am bia re l’ altezz a del pa rabrezz a in
u na delle d ue pos izioni di sponi bili.

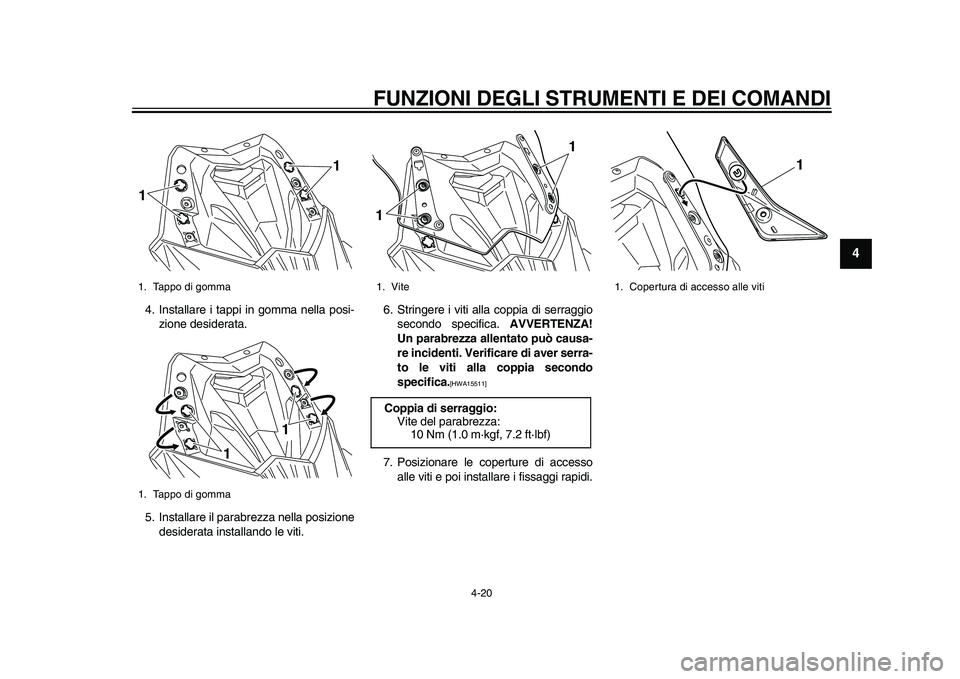

Per regolare l’altezza del parabrezza 1. Togliere le copert ure di acce sso alle
viti togliendo i fi ssaggi r apidi. 2. Togliere il pa
rab rezz a togliendo le viti.
3 . Togliere i t appi in gomm a.1. P arabrezz a
1
1. Fissaggio r apido
2. Copertur a di acce sso alle viti
1. Vite1
2
11
1
2PW-9-H0_1.book 19 ページ 2015年2月19日 木曜日 午後4時11分
Page 47 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-20
1
2
345
6
7
8
9
10
11
12
4. In sta lla re i t appi in gomm a nell a po si-
zione de sider ata .
5. In sta lla re il p arab rezz a nell a po sizione
des ider ata in sta lla ndo le viti. 6.
Stringere i viti alla coppi a di s erraggio
s econdo specific a. AVVERTENZA!
Un parabrezza allentato può causa-
re incidenti. Verificare di aver serra-
to le viti alla coppia secondo
specifica.
[HWA15511]
7. Po sizion are le copert ure di a ccesso
a lle viti e poi in sta lla re i fi ssaggi r apidi.
1. T appo di gomm a
1. T appo di gomm a
1
1
1
1
1. ViteCoppia di serraggio:
Vite del p arabrezz a:
10 Nm (1.0 m·kgf, 7.2 ft·l bf)
1
1
1. Copertur a di acce sso alle viti
1
2PW-9-H0_1.book 20 ページ 2015年2月19日 木曜日 午後4時11分

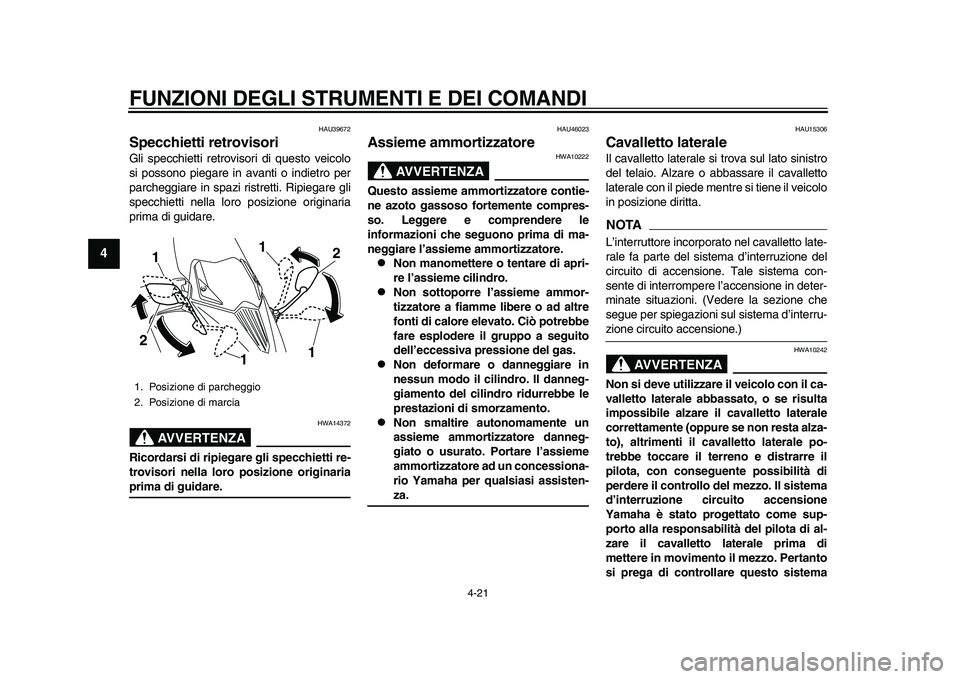

Page 48 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-21
1
2
34
5
6
7
8
9
10
11
12
HAU 39672
Specchietti retrovisoriGli specchietti retrovi sori di questo veicolo
s i poss ono piega re in ava nti o indietro per
p archeggi are in s pa zi ri stretti. Ripieg are gli
s pecchietti nell a loro po sizione origin aria
prim a di g uid are.
AVVERTENZA
HWA14 372
Ricordarsi di ripiegare gli specchietti re-
trovisori nella loro posizione originariaprima di guidare.
HAU4602 3
Assieme ammortizzatore
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilindro.
Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.
Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.
Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
HAU15306
Cavalletto lateraleIl c ava lletto la terale si trov a su l lato sinis tro
del tel aio. Alz are o abbassare il c ava lletto
l a ter ale con il piede mentre si tiene il veicolo
in po sizione diritt a.NOTAL’interr uttore incorpor ato nel c ava lletto l ate-
r a le f a p arte del sis tem a d’interr uzione del
circ uito di a ccensione. Ta le sis tem a con-
s ente di interrompere l’ accen sione in deter-
min ate situazioni. (Vedere la s ezione che
s eg ue per spiega zioni sul s is tem a d’interru -zione circ uito accen sione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta alza-
to), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato pr ogettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
1. Pos izione di p archeggio
2. Pos izione di m arcia
1
1 2
2 1
1
2PW-9-H0_1.book 21 ページ 2015年2月19日 木曜日 午後4時11分
Page 49 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-22
1
2
345
6
7
8
9
10
11
12
regolarmente e di farlo riparare da un
concessionario Yamaha se non funzionacorrettamente.
HAU6 3612
Sistema d’interruzione circuito
accensioneIl sis tem a d’interr uzione circ uito accen sione
(comprendente l’interr uttore c ava lletto l ate-
r a le e gli interr uttori l uci stop) h a le segu enti
f u nzioni:
Impedire l’a vviamento con il c ava lletto
l a ter ale alz ato, m a ne ssu n freno attivo.
Impedire l’a vviamento con uno dei fre-
ni attivo, m a il c ava lletto la terale anco-
r a abbassa to.
Spegnere il motore quando si abbassa
il c ava lletto l ater ale.
Controlla re periodic amente il f unzion amen-
to del s is tem a d’interr uzione circ uito accen-
s ione in conformità a lla segu ente
proced ura :
2PW-9-H0_1.book 22 ページ 2015年2月19日 木曜日 午後4時11分
Page 50 of 110
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-23
1
2
34
5
6
7
8
9
10
11
12
A motore spento:
1. Abbassare il ca valletto later ale.
2. Accertarsi che l’interr uttore arresto motore sia acceso.
3. Accendere il veicolo.
4. Mantenere attiv ato il freno anteriore o posteriore.
5. Premere l’interr uttore .
Il motore si avvia?
Sempre a motore spento:
6. Alzare il ca valletto later ale.
7. Mantenere attiv ato il freno anteriore o posteriore.
8. Premere l’interr uttore .
Il motore si avvia?
Con il motore ancor a acceso:
9. A bbassare il ca valletto la terale
.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter. È possibile che l’interr
uttore cavalletto later ale
non funzioni correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Y amaha.
È possibile che l’interr uttore freno non funzioni
correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Y amaha.
È possibile che l’interr uttore cavalletto l aterale
non funzioni correttamente
.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Y amaha.
Si NO Si NO NO Si
Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
“ON/ ”“ON/ ”
2PW-9-H0_1.book 23 ページ 2015年2月19日 木曜日 午後4時11分
