YAMAHA TMAX 2016 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
7-33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU54502
Luces de posición
Este modelo está provisto de luces de posi-
ción LED.
Si una luz de posición no se enciende, há-
gala revisar en un concesionario Yamaha.
SAU24182
Luz de freno/piloto trasero
Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
2PW-9-S1.book 33 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-34
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU52322
Cambio de la bombilla de un
intermitente delantero
1. Coloque el scooter sobre el caballete central.
2. Desmonte el portabombilla de la luz de
intermitencia (junto con la bombilla) gi-
rándolo en sentido contrario a las agu-
jas del reloj.
3. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
4. Introduzca una nueva bombilla en el casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
5. Monte el casquillo (con la bombilla) gi- rándolo en el sentido de las agujas del
reloj.
SAUT1331
Bombilla de intermitente trasero
Si una luz del intermitente trasero no se en-
ciende, haga revisar el circuito eléctrico en
un concesionario Yamaha o cambie la bom-
billa.

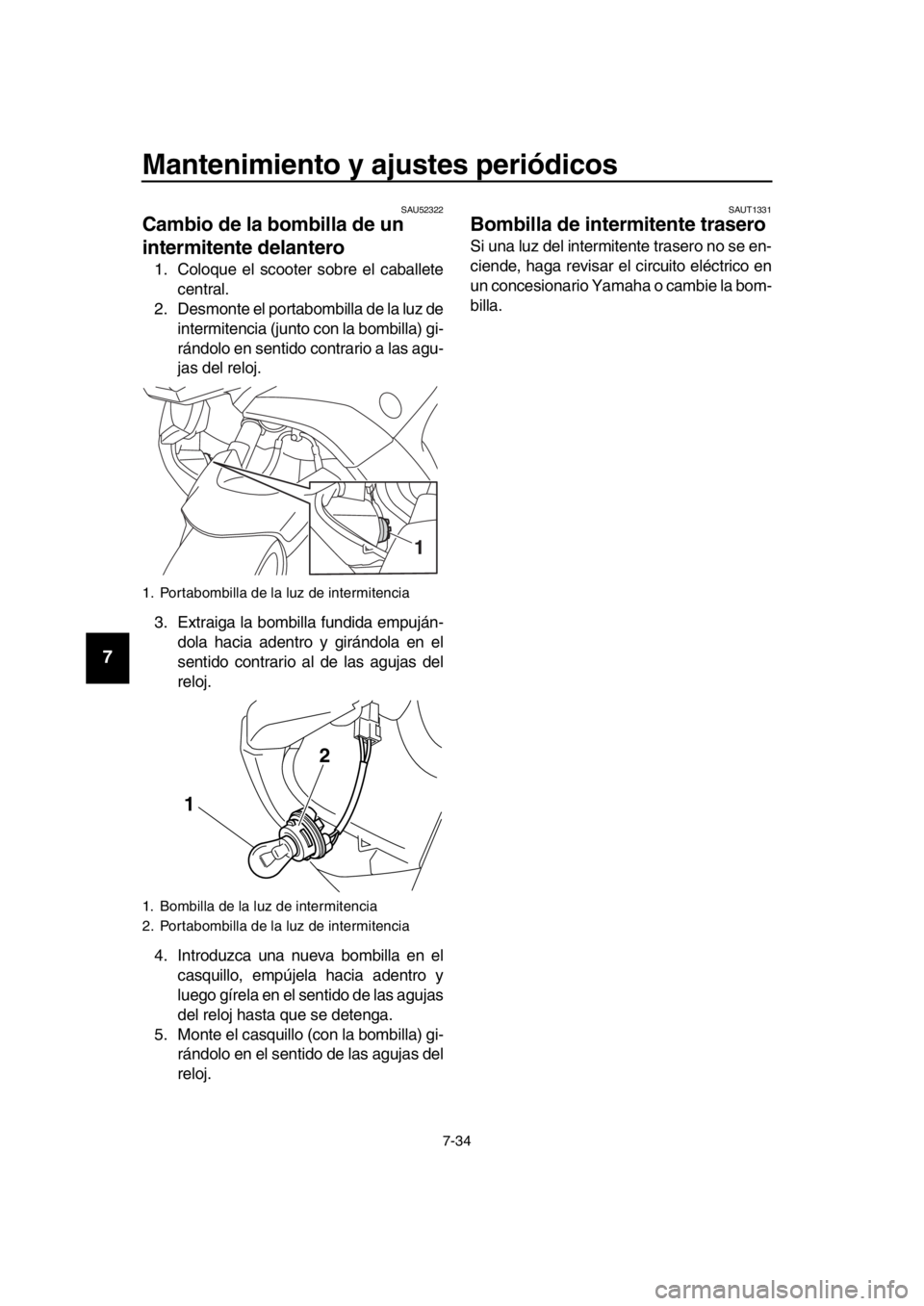

1. Portabombilla de la luz de intermitencia
1. Bombilla de la luz de intermitencia
2. Portabombilla de la luz de intermitencia
1
1 2
2PW-9-S1.book 34 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU24314
Cambio de la bombilla de la luz
de la matrícula
1. Desmonte la luz de la matrícula extra- yendo los tornillos.
2. Extraiga el casquillo de la luz de la ma- trícula (junto con la bombilla) tirando
de él.
3. Tire de la bombilla fundida para ex- traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla) empujándolo dentro.
6. Monte la óptica de la luz de la matrícu- la colocando los tornillos.
SAU61562
Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
Localización de averías del sistema de
llave inteligente
Cuando el sistema de llave inteligente no
funcione, compruebe lo siguiente.
¿Está activada la llave inteligente?
(Ver página 3-5)
¿Está agotada la pila de la llave inteli-
gente? (Ver página 3-6)
¿Está la pila de la llave inteligente co-
rrectamente colocada? (Ver página

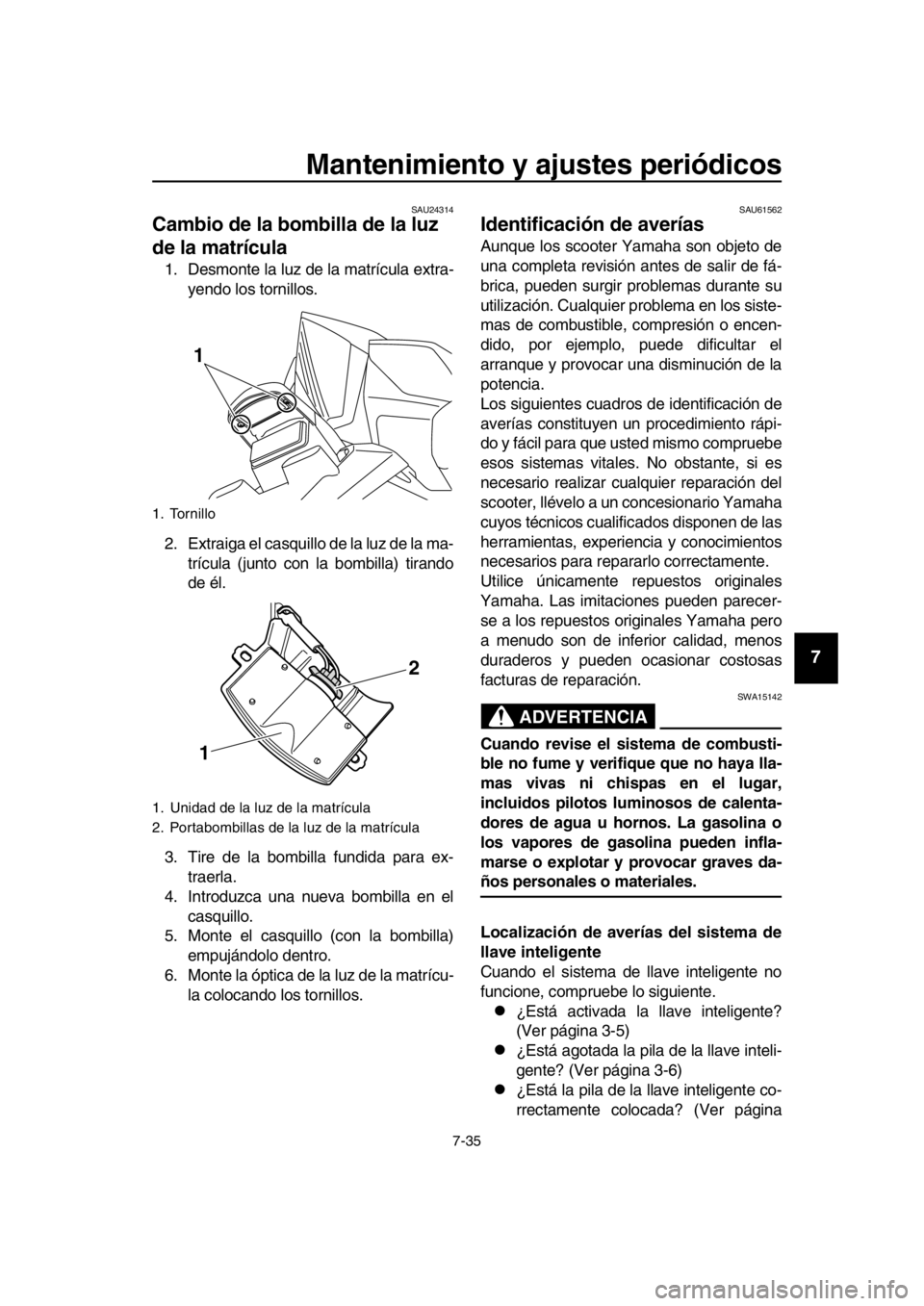

1. Tornillo
1. Unidad de la luz de la matrícula
2. Portabombillas de la luz de la matrícula
1
1 2
2PW-9-S1.book 35 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3-6)
¿Está utilizando la llave inteligente en
presencia de ondas de radio de alta in-
tensidad u otras interferencias electro-
magnéticas? (Ver página 3-1)
¿Está utilizando la llave inteligente
que está registrada en el vehículo?
¿Está descargada la batería del vehí-
culo? Cuando la batería del vehículo
está descargada, el sistema de llave
inteligente no funciona. Haga cargar o
cambiar la batería del vehículo. (Con-
sulte la página 7-29).
Si el sistema de llave inteligente no funcio-
na después de comprobar los puntos ante-
riores, hágalo comprobar en un
concesionario Yamaha.
NOTA
Consulte en el modo de emergencia en la
página 7-39 el método para arrancar el mo-
tor sin utilizar la llave inteligente.
2PW-9-S1.book 36 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-37
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU63470

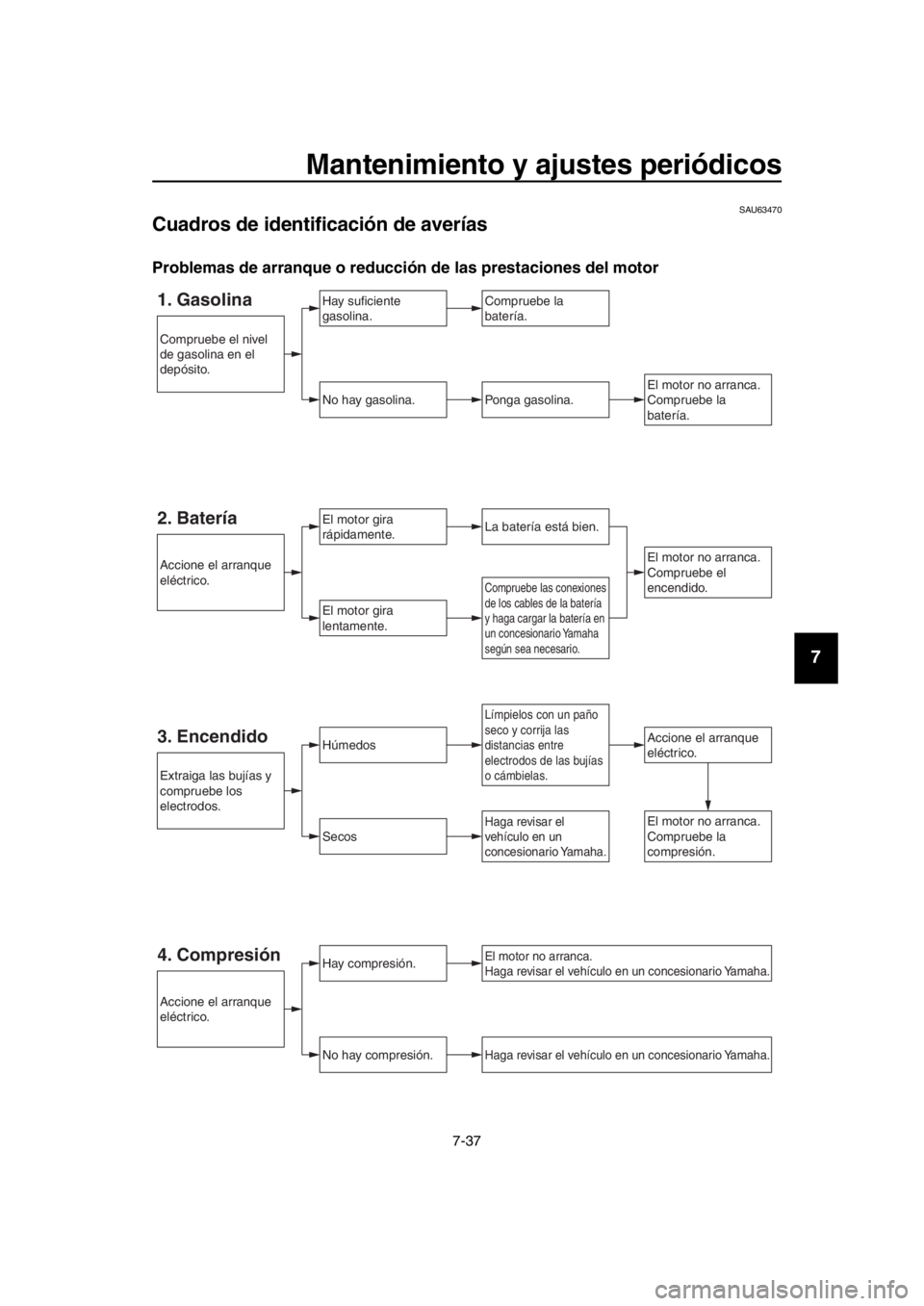

Cuadros de identificación de averías
Problemas de arranque o reducció n de las prestaciones del motor
1. GasolinaHay suficiente
gasolina.
No hay gasolina.
Compruebe la
batería.
Ponga gasolina.
El motor gira
rápidamente.
El motor gira
lentamente.
El motor no arranca.
Compruebe la
batería.
Límpielos con un paño
seco y corrija las
distancias entre
electrodos de las bujías
o cámbielas.
Compruebe las conexiones
de los cables de la batería
y haga cargar la batería en
un concesionario Yamaha
según sea necesario.
2. BateríaLa batería está bien.
El motor no arranca.
Compruebe el
encendido.
3. EncendidoHúmedosAccione el arranque
eléctrico.
Secos
Hay compresión.
No hay compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la
compresión.Haga revisar el
vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Accione el arranque
eléctrico.
Compruebe el nivel
de gasolina en el
depósito.
4. Compresión
2PW-9-S1.book 37 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-38
1
2
3
4
5
6
7
8
9
10
11
12
13
14

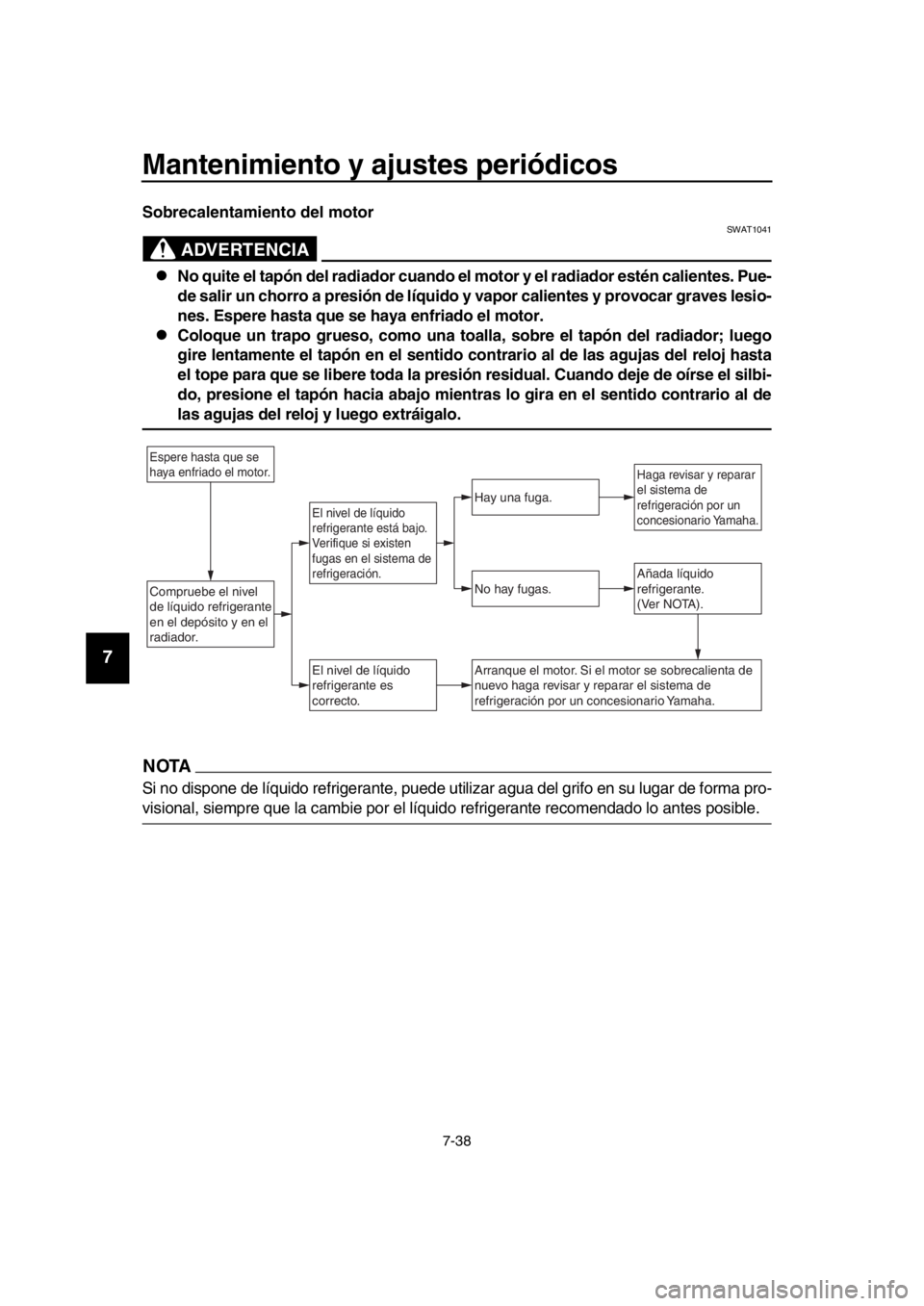

Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Pue-
de salir un chorro a presión de líquido y vapor calientes y provocar graves lesio-
nes. Espere hasta que se haya enfriado el motor.
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego
gire lentamente el tapón en el sentido co ntrario al de las agujas del reloj hasta
el tope para que se libere toda la presi ón residual. Cuando deje de oírse el silbi-
do, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de
las agujas del reloj y luego extráigalo.
NOTA
Si no dispone de líquido refrigerante, puede ut ilizar agua del grifo en su lugar de forma pro-
visional, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.
Espere hasta que se
haya enfriado el motor.
Compruebe el nivel
de líquido refrigerante
en el depósito y en el
radiador.Añada líquido
refrigerante.
(Ver NOTA).
El nivel de líquido
refrigerante es
correcto.
No hay fugas.
Hay una fuga.El nivel de líquido
refrigerante está bajo.
Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar
el sistema de
refrigeración por un
concesionario Yamaha.
Arranque el motor. Si el motor se sobrecalienta de
nuevo haga revisar y reparar el sistema de
refrigeración por un concesionario Yamaha.
2PW-9-S1.book 38 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-39
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU61545
Modo de emergencia
Aunque la llave inteligente se pierda, resul-
te dañada o se haya agotado la pila, se pue-
de dar el contacto y arrancar el motor.
Necesitará una llave mecánica y el número
de identificación del sistema de llave inteli-
gente. (Vease la página 3-3.) Para utilizar el
vehículo en modo de emergencia, observe
el procedimiento siguiente.
NOTA
El modo de emergencia se anulará si no se
sigue cada paso en el tiempo estipulado
para cada operación o si se pulsa el inte-
rruptor “OFF/LOCK”. 1. Detenga el vehículo en un lugar segu- ro.
2. Desbloquee el asiento introduciendo
la llave mecánica en la cerradura si-
tuada en el interior del compartimento
delantero y girándola en el sentido de
las agujas del reloj.
3. Abra el asiento y compruebe si se en- ciende la luz del cofre.
4. Pulse una vez el interruptor “ON/ ”.
5. Sin cerrarlo totalmente, suba y baje el
asiento tres veces en 10 segundos.
NOTA
Guíese por la luz del compartimento por-
taobjetos trasero al subir y bajar el asiento.
La luz indicadora del sistema de llave
inteligente situada en el velocímetro
se enciende durante tres segundos
para indicar la transición al modo de emergencia.
6. Cuando se haya apagado la luz indi- cadora del sistema de llave inteligente,
utilice el interruptor “SEAT OPEN/ ”
para introducir el número de identifica-
ción. Consulte el procedimiento si-
guiente para introducir el número de
identificación.
7. El número de identificación se introdu- ce contando el número de parpadeos
de la luz indicadora del sistema de lla-
ve inteligente.
Por ejemplo, si el número de identifica-
ción es 123456:
Mantenga pulsado el interruptor
“SEAT OPEN/ ”.

La luz indicadora del sistema de llave
inteligente comienza a parpadear.


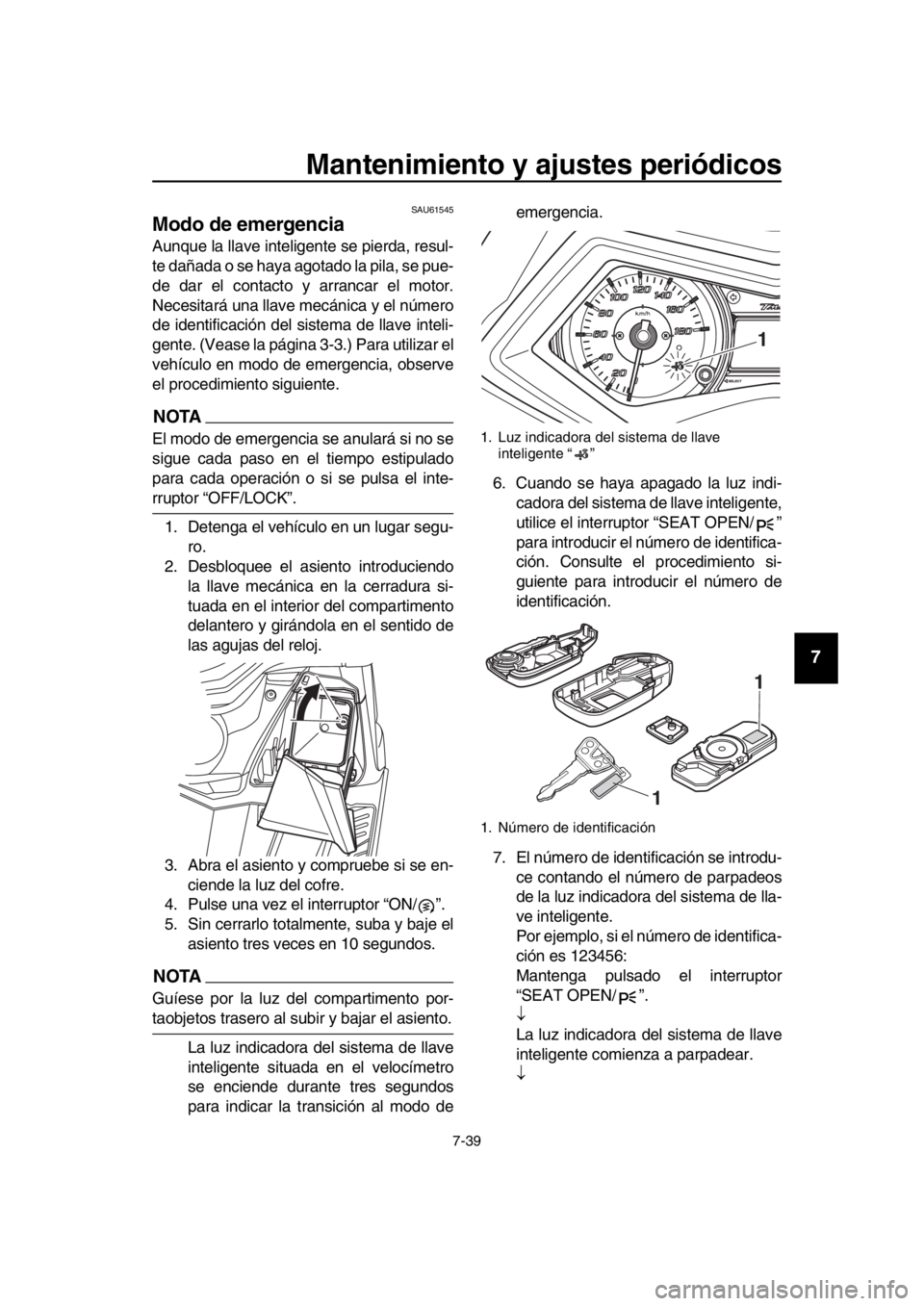

1. Luz indicadora del sistema de llave inteligente “ ”
1. Número de identificación
1
1 1
2PW-9-S1.book 39 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-40
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Suelte el interr uptor “SEAT OPEN/ ”
cuando la luz indicadora del sistema
de llave inteligente haya parpadeado
una vez.

Se ha introducido el primer dígito del
número de identificación “1”.

Mantenga pulsado el interruptor
“SEAT OPEN/ ” otra vez.

Suelte el interr uptor “SEAT OPEN/ ”
cuando la luz indicadora del sistema
de llave inteligente haya parpadeado
dos veces.

Se ha introducido el segundo dígito
“2”.

Repita la operación hasta que queden
introducidos todos los dígitos del nú-
mero de identificación. Si se ha intro-
ducido el número de identificación
correcto, la luz indicadora del sistema
de llave inteligente parpadea durante
10 segundos.
NOTA
El modo de emergencia se anula cuando se
da una de las situaciones siguientes. En tal
caso, vuelva a comenzar desde el paso 4.
Cuando no se acciona el interruptor
“SEAT OPEN/ ” por un periodo de
10 segundos durante el proceso de in-
troducción del número de identifica-
ción.
Cuando se deja que la luz indicadora
del sistema de llave inteligente parpa-
dee 10 o más veces.
8. Para dar el contacto, pulse el interrup- tor “ON/ ” mientras la luz indicadora
del sistema de llave inteligente esté
parpadeando. Ya puede arrancar el
motor.
NOTA
Si el número de identificación no se in-
troduce correctamente, la luz indica-
dora del sistema de llave inteligente
parpadea rápido durante 3 segundos y
el modo de emergencia se anula. En
tal caso, vuelva a comenzar desde el
paso 4.
Para bloquear el manillar después de
dar el contacto en modo de emergen-
cia, quite el contacto, espere 30 se-
gundos y, a continuación, gire el
manillar a la izquierda y pulse el inte-
rruptor “OFF/LOCK”.
2PW-9-S1.book 40 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

8-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Cuidados y almacenamiento del scooter
SAU37834
Precaución relativa al color mate
ATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26106
Cuidados
Si bien el diseño abierto de un scooter reve-
la el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se uti-
lizan componentes de alta tecnología. Un
tubo de escape oxidado puede pasar des-
apercibido en un coche, pero afea el aspec-
to general de un scooter. El cuidado
frecuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que ade-
más mantiene la buena imagen del scooter,
prolonga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo 1. Cubra la salida del silenciador con una bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier- tas, así como todos los acopladores y
conectores eléctricos , incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas y los ejes de las ruedas. En-
juague siempre la suciedad y el des-
engrasador con agua.
Limpieza
ATENCIÓN
SCA10784
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
2PW-9-S1.book 1 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Cuidados y almacenamiento del scooter
8-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Scooters provistos de parabrisas:
No utilice limpiadores fuertes o es-
ponjas duras, ya que pueden deslu-
cir o rayar. Algunos productos de
limpieza para plásticos pueden de-
jar rayas sobre el parabrisas. Prue-
be el producto sobre un pequeña
parte oculta del parabrisas para
asegurarse de que no deja marcas. Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al mar
o en calles donde se haya esparcido sal
La sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.
NOTA
La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera. 1. Lave el scooter con agua fría y un de- tergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Aplique un aerosol anticorrosión a to- das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Limpieza del parabrisas
No utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o una esponja humedecidos con un
detergente suave y seguidamente enjuá-
2PW-9-S1.book 2 ページ ２０１５年９月１６日　水曜日　午前１１時２４分
