YAMAHA TMAX 2016 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
7-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14

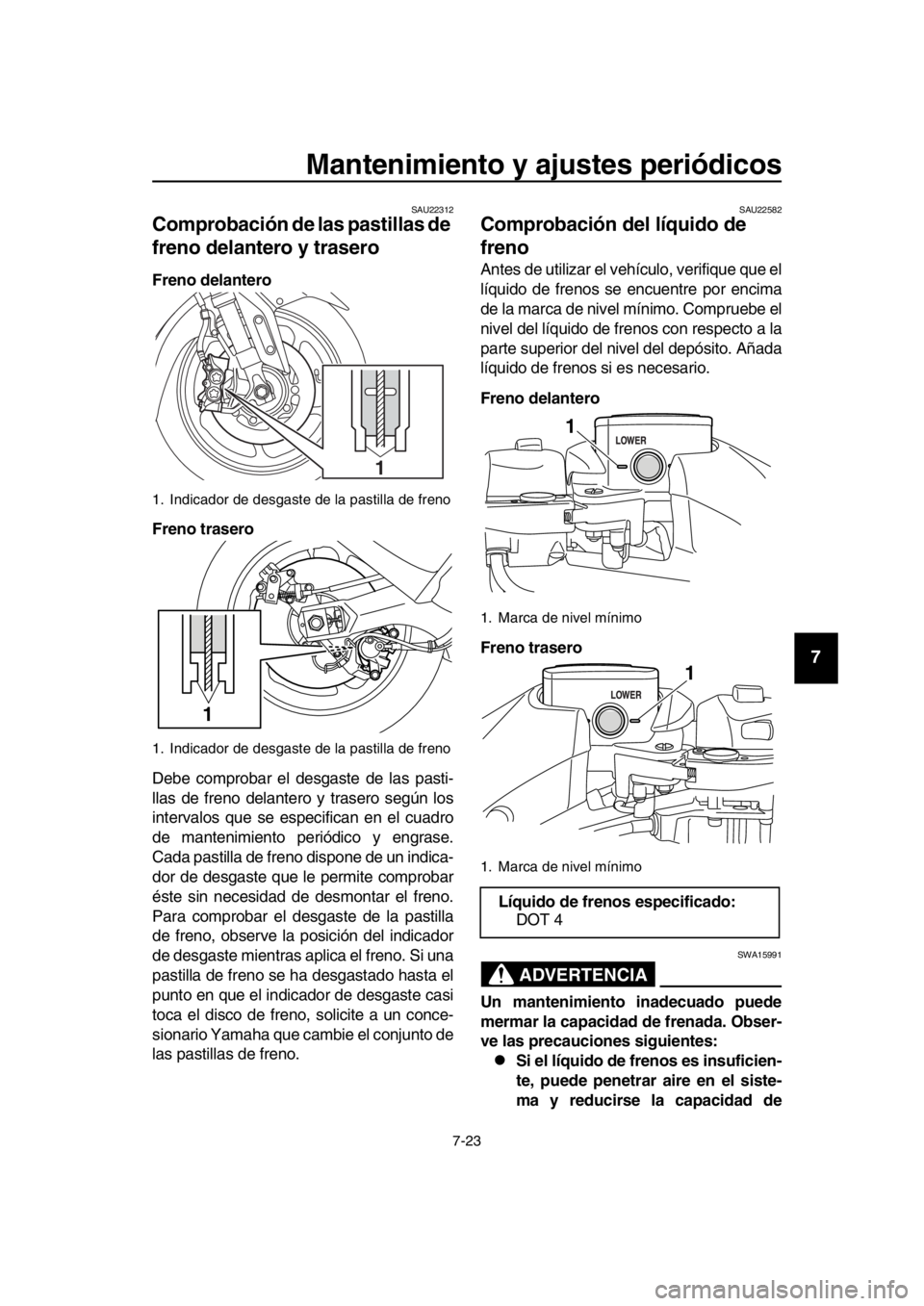

SAU22312
Comprobación de las pastillas de
freno delantero y trasero
Freno delantero
Freno trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se es pecifican en el cuadro
de mantenimiento periódico y engrase.
Cada pastilla de freno dispone de un indica-
dor de desgaste que le permite comprobar
éste sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe la posición del indicador
de desgaste mientras aplica el freno. Si una
pastilla de freno se ha desgastado hasta el
punto en que el indicador de desgaste casi
toca el disco de freno, solicite a un conce-
sionario Yamaha que cambie el conjunto de
las pastillas de freno.
SAU22582
Comprobación del líquido de
freno
Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
Freno trasero
ADVERTENCIA
SWA15991
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
1. Indicador de desgaste de la pastilla de freno
1. Indicador de desgaste de la pastilla de freno
1
1
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de frenos especificado: DOT 4
1
1
2PW-9-S1.book 23 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
frenada.
Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.
Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.
Evite que penetre agua en el depó-
sito cuando añada líquido. El agua
reducirá significativamente el pun-
to de ebullición del líquido y puede
provocar una obstrucción por va-
por.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe compro-
bar si las pastillas de freno están desgasta-
das o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un con-
cesionario Yamaha que averigüe la causa
antes de seguir utilizando el vehículo.
SAU22733
Cambio del líquido de frenos
Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en el cuadro de man-
tenimiento periódico y engrase. Además, se
deben cambiar las juntas de aceite de las
bombas y las pinzas de freno, así como los
tubos de freno, según los intervalos indica-
dos a continuación o siempre que estén da-
ñados o presenten fugas.
Juntas de estanqueidad: cambiar
cada dos años.
Tubos de freno: cambiar cada cuatro
años.
2PW-9-S1.book 24 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU51991
Juego de la correa de
transmisión
Debe comprobar y ajustar el juego de la co-
rrea de transmisión en un concesionario
Yamaha según los intervalos que se espe-
cifican en el cuadro de mantenimiento pe-
riódico y engrase.
SAU23098
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ADVERTENCIA! Si se
daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean segu-
ras.
[SWA10712]
Lubricante recomendado: Lubricante para cables de Yamaha o
cualquier otro lubricante adecuado
2PW-9-S1.book 25 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU23115
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU23173

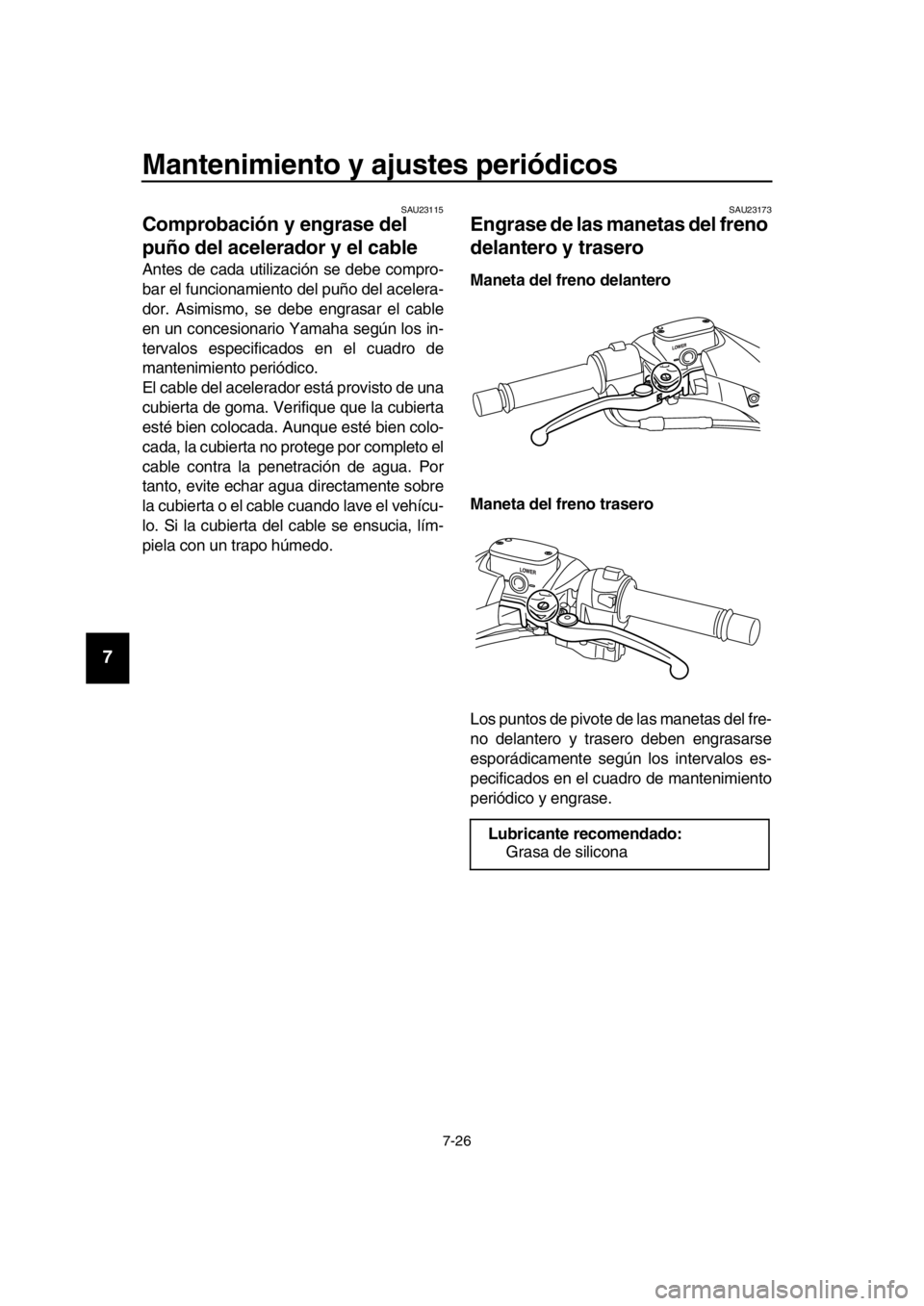

Engrase de las manetas del freno
delantero y trasero
Maneta del freno delantero
Maneta del freno trasero
Los puntos de pivote de las manetas del fre-
no delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimiento
periódico y engrase.
Lubricante recomendado:Grasa de silicona
2PW-9-S1.book 26 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14

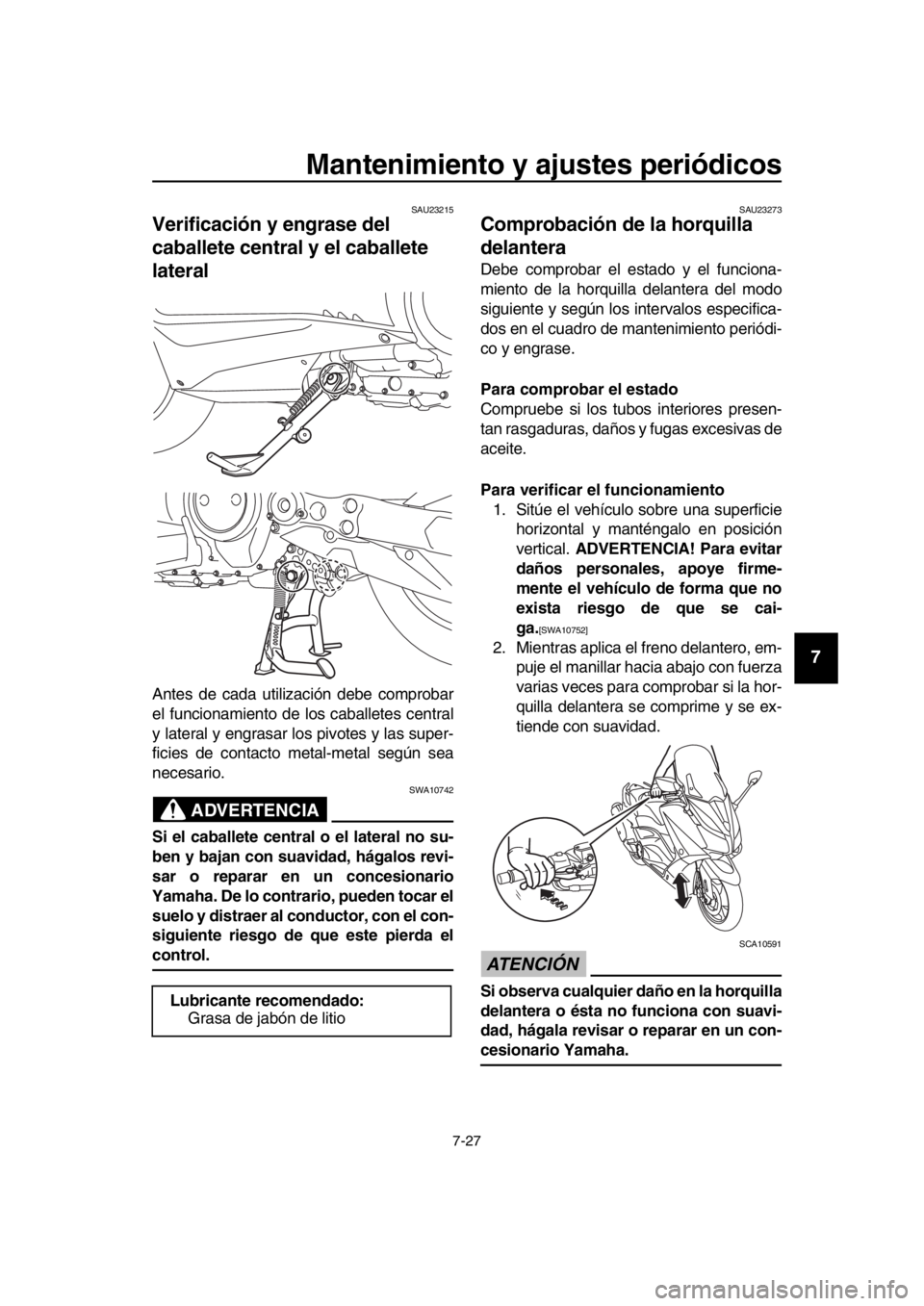

SAU23215
Verificación y engrase del
caballete central y el caballete
lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar lo s pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10742
Si el caballete central o el lateral no su-
ben y bajan con suavidad, hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar el
suelo y distraer al conductor, con el con-
siguiente riesgo de que este pierda el
control.
SAU23273
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se cai-
ga.
[SWA10752]
2. Mientras aplica el freno delantero, em- puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.
Lubricante recomendado:
Grasa de jabón de litio
2PW-9-S1.book 27 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU45512
Comprobación de la dirección
Los cojinetes de la di rección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase. 1. Coloque el vehículo sobre el caballete central. ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se cai-
ga.
[SWA10752]
2. Sujete los extremos inferiores de las barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
2PW-9-S1.book 28 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU63751
Batería
La batería se encuentra detrás del conector
auxiliar de corriente continua. (Vease la pá-
gina 4-25.)
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes. EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.

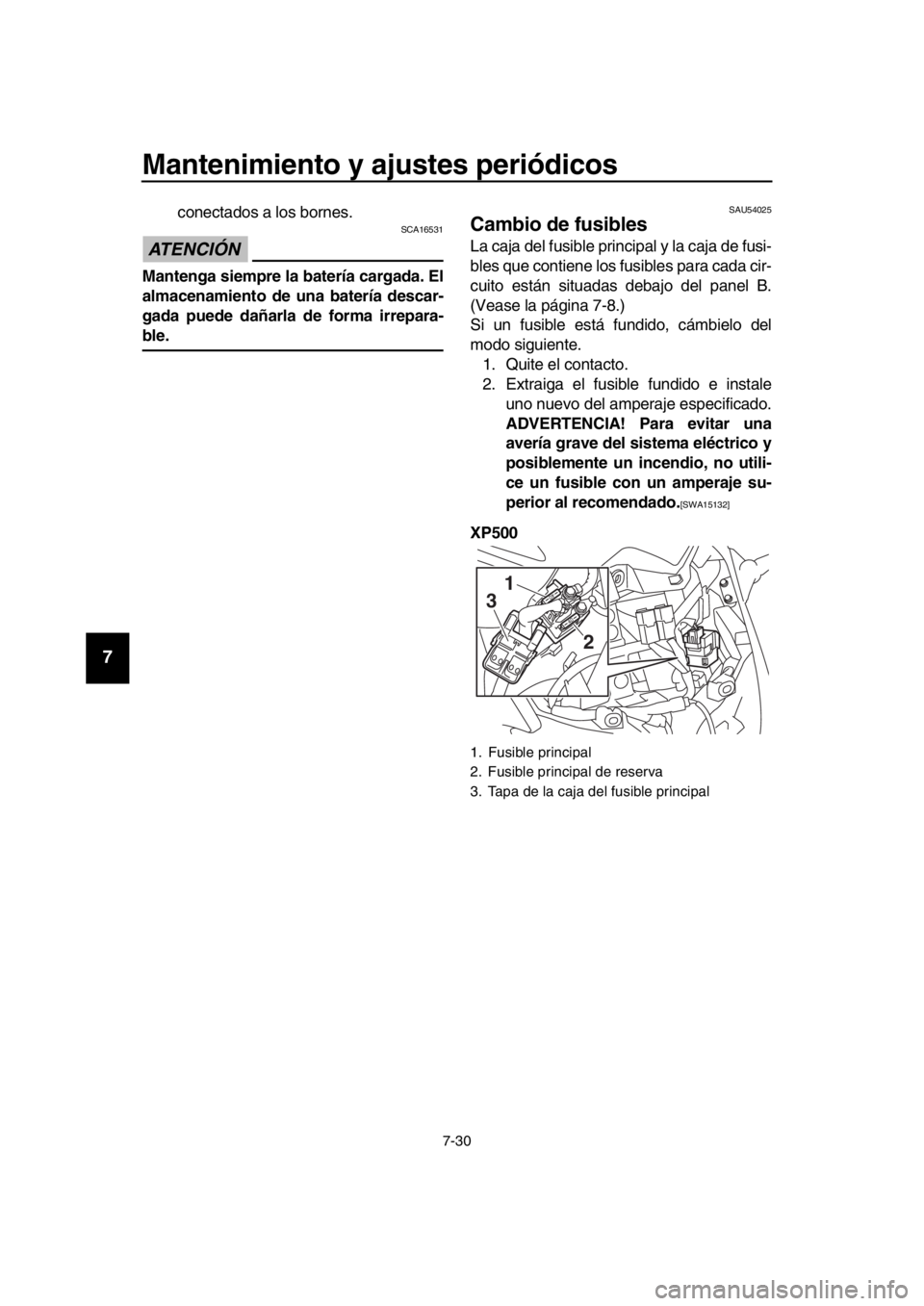

Almacenamiento de la batería 1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe quitar el contacto y, a conti-
nuación, desconectar el cable ne-
gativo antes de desconectar el
cable positivo.
[SCA21900]
2. Si va a guardar la batería durante más de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Para
montar la batería, conecte el cable
positivo antes de conectar el cable
negativo.
[SCA21910]
4. Una vez instalada la batería, verifique que los cables estén correctamente
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
2
3 1
2PW-9-S1.book 29 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
SAU54025
Cambio de fusibles
La caja del fusible principal y la caja de fusi-
bles que contiene los fusibles para cada cir-
cuito están situadas debajo del panel B.
(Vease la página 7-8.)
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Quite el contacto.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
XP500
1. Fusible principal
2. Fusible principal de reserva
3. Tapa de la caja del fusible principal
1
2
3
2PW-9-S1.book 30 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
XP500
XP500A XP500A
3. Dé el contacto y active el circuito eléc-
1. Fusible del sistema de intermitencia
2. Fusible del encendido
3. Fusible de la luz de estacionamiento
4. Fusible del motor del ventilador del radiador
5. Fusible del sistema de inyección de gasolina
6. Fusible de repuesto
7. Fusible de reserva
8. Fusible de la toma de corriente continua
9. Fusible del faro
1. Fusible principal
2. Fusible principal de reserva
3. Tapa de la caja del fusible principal
4. Fusible del sistema de intermitencia
5. Fusible del encendido
6. Fusible de la luz de estacionamiento
7. Fusible del motor del ventilador del radiador
8. Fusible del sistema de inyección de gasolina
9. Fusible de repuesto
10.Fusible de reserva
1
2
3
4
5
6
7
7
7 8 9
7
2
3
4 5
6
7
8
9
10
1
1. Fusible de reserva
2. Fusible del solenoide del ABS
3. Fusible del motor del ABS
4. Fusible del faro
5. Fusible de la unidad de control del ABS
6. Fusible de la toma de corriente continua
Fusibles especificados:
Fusible principal:
40.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido: 7.5 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del sistema de inyección de
gasolina: 7.5 A
Fusible de luz de estacionamiento: 10.0 A
Fusible de la unidad de control del
sistema ABS:
7.5 A (XP500A)
Fusible del motor del sistema ABS:
30.0 A (XP500A)
Fusible del solenoide del ABS: 15.0 A (XP500A)
Fusible de repuesto: 7.5 A
Fusible de la toma de corriente conti-
nua:
5.0 A
1
2
4 3
5
6
2PW-9-S1.book 31 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Mantenimiento y ajustes periódicos
7-32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
trico en cuestión para comprobar si el
dispositivo funciona.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.SAU64070
Faros
Este modelo está equipado con faros LED.
Si un faro no se enciende, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-
ro.
2PW-9-S1.book 32 ページ ２０１５年９月１６日　水曜日　午前１１時２４分
