PAU44912
Alavanca do travão dianteiro
A alavanca do travão dianteiro situa-se no
lado direito do guiador. Para acionar o tra-
vão dianteiro, puxe esta alavanca em dire-
ção ao punho do acelerador.
A alavanca do travão dianteiro está equipa-
da com um disco ajustador da posição.
Para ajustar a distância entre a alavanca do
travão dianteiro e o punho do acelerador,
rode o disco ajustador enquanto segura a
alavanca do travão dianteiro afastada do
punho do acelerador. Certifique-se de que
o ponto de afinação adequado no disco
ajustador está alinhado com a marca “ ”
na alavanca do travão dianteiro.
PAU44922
Alavanca do travão traseiro
A alavanca do travão traseiro encontra-se
no punho esquerdo do guiador. Para acio-
nar o travão traseiro, puxe esta alavanca
em direção ao punho do guiador.
A alavanca do travão tr aseiro está equipa-
da com um disco ajustador da posição.
Para ajustar a distância entre a alavanca do
travão traseiro e o punho do guiador, rode o
disco ajustador enquanto segura a alavan-
ca do travão traseiro afastada do punho do
guiador. Certifique-se de que o ponto de afi-
nação adequado no disco ajustador está
alinhado com a marca “ ” na alavanca do
travão traseiro.

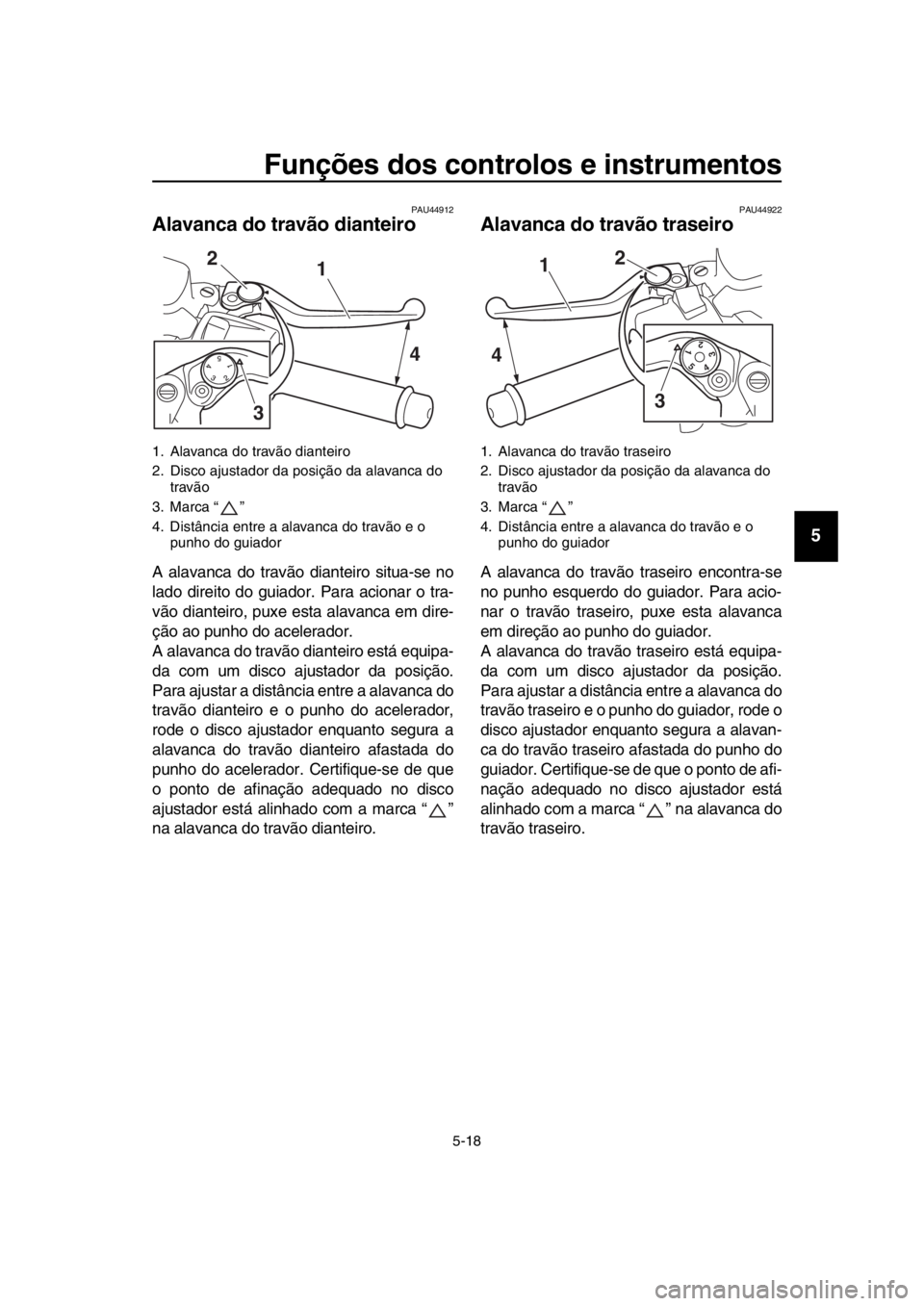

1. Alavanca do travão dianteiro
2. Disco ajustador da posição da alavanca do travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o punho do guiador
1
2
3 4
1. Alavanca do travão traseiro
2. Disco ajustador da posição da alavanca do
travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o punho do guiador
54321
1 2
3
4
BV1-9-P1.book 18 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PAU63230
Alavanca de bloqueio do travão
traseiro
Este veículo está equipado com uma ala-
vanca de b loqueio do travão traseiro para
evitar que a roda de trás se mova enquanto
está parado em sinais de trânsito, passa-
gens de nível, etc.
Bloqueio da roda de trás
Empurre a alavanca de b loqueio do travão
traseiro para a esquer da até ela encaixar
com estalido.
Desbloqueio da roda de trás
Empurre a alavanca de b loqueio do travão
traseiro novamente para a posição inicial.
NOTA
Certifique-se de que a roda de trás não se
move quando a alavanca de bloqueio do
travão traseiro é acionada.
AVISO
PWA12362
Nunca mova a trava da alavanca do tra-
vão traseiro para a esquerda enquanto o
veículo estiver em movimento, caso
contrário poderá ocorrer perda de con-
trolo ou um acidente. Certifique-se de
que o veículo está parado antes de mo-
ver a trava da alavanca do travão trasei-
ro para a esquerda.
PAU655 82
Sistema de travão antibloqueio
(ABS)
O ABS deste modelo po ssui um sistema de
controlo eletrónico duplo, o qual atua nos
travões dianteiro e traseiro independente-
mente.
Utilize os travões com ABS tal como utiliza-
ria os travões convenc ionais. Se o ABS es-
tiver ativado, pode ser sentido uma
vi bração nas alavancas dos travões. Nesta
situação, continue a aplicar os travões e
deixe o ABS desempenhar a sua função;
não “ bom beie” os travões para não reduzir
a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
O ABS efetua um teste de autodiag-
nóstico sempre que o veículo estiver
em funcionamento e a viajar a uma ve-
locidade igual ou superior a 10 km/h (6
mi/h). Durante este teste, pode ouvir-
se um ruído tipo “estalido” e se for apli-
cada uma das alav ancas dos travões,
ainda que ligeiramente, pode sentir-se
uma vi bração na alavanca, mas isto
não indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
nas alavancas dos travões quando o

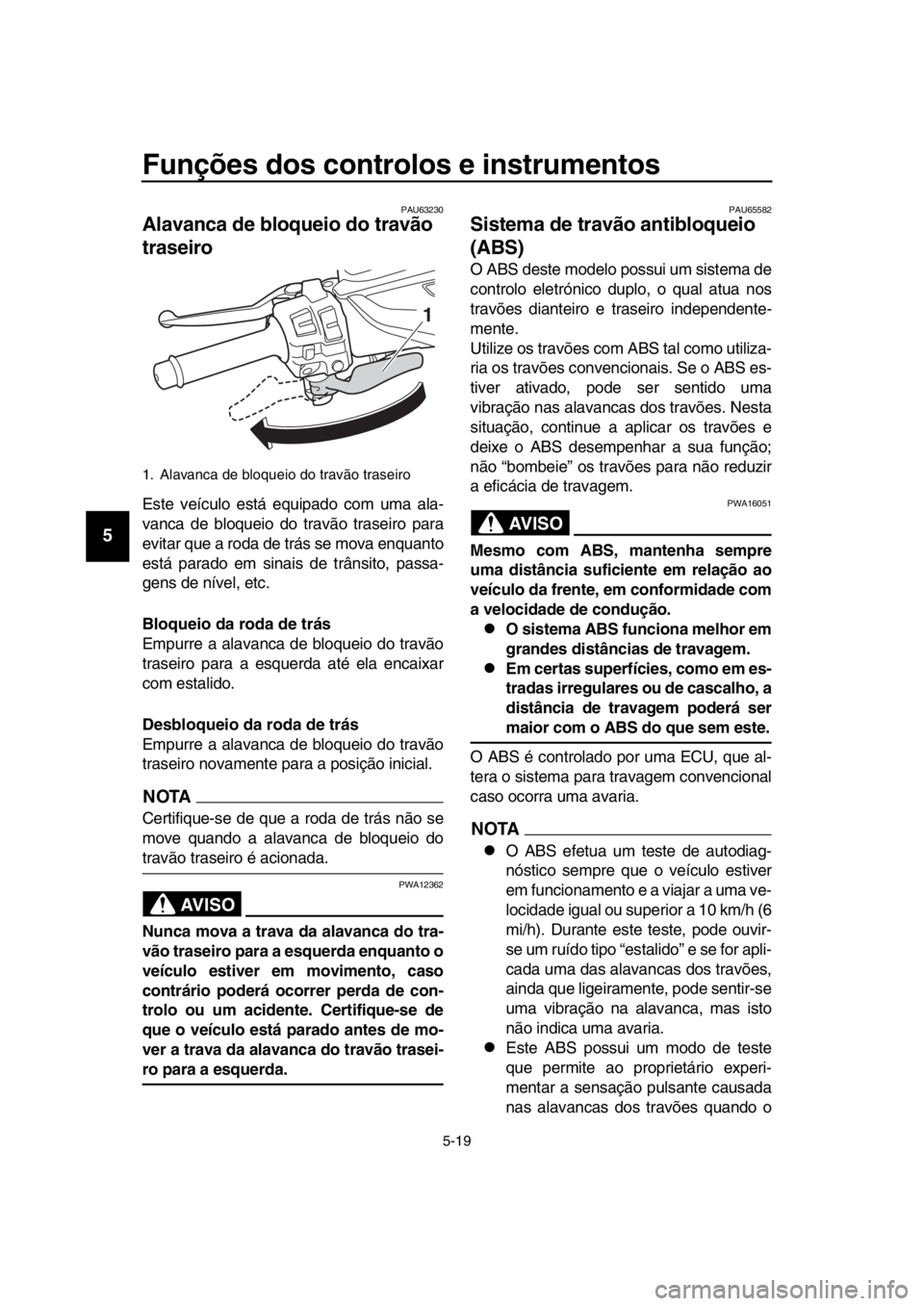

1. Alavanca de b loqueio do travão traseiro
1
BV1-9-P1.book 19 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu conces-
sionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.
PAU77324
Tampa do depósito de
combustível
Para aceder ao depósito de com bustível,
a bra a co bertura da tampa do depósito de
com bustível. (Consulte a página 3-10.)
Para remover a tampa do depósito de com-
b ustível, prima o botão de lib ertação do blo-
queio e rode a tampa do depósito de
com bustível no sentido contrário ao dos
ponteiros do relógio.
Para instalar a tampa do depósito de com-
b ustível, rode-a no sentido dos ponteiros do
relógio até que o b otão de libertação do blo-
queio se li berte.

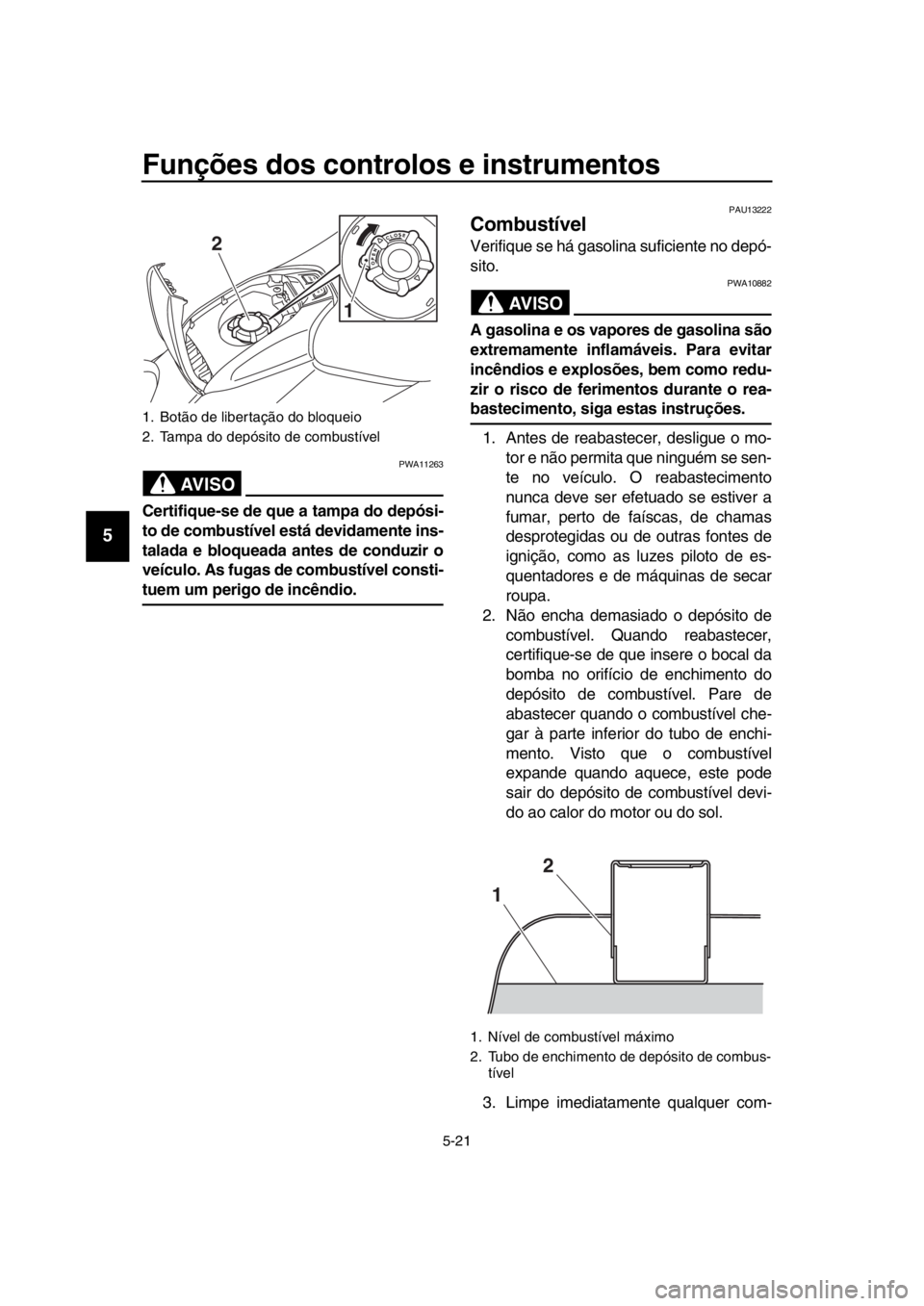

1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás
1
2
1
2
1. Cobertura da tampa do depósito de com bus-
tível
1. Botão de li bertação do bloqueio
1
1
BV1-9-P1.book 20 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
AVISO
PWA11263
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada e bloqueada antes de conduzir o
veículo. As fugas de combustível consti-
tuem um perigo de incêndio.
PAU13222
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10 882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.
1. Antes de rea bastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O rea bastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
com bustível. Quando rea bastecer,
certifique-se de que insere o bocal da
b om ba no orifício de enchimento do
depósito de com bustível. Pare de
a b astecer quando o com bustível che-
gar à parte inferior do tu bo de enchi-
mento. Visto que o com bustível
expande quando aquece, este pode
sair do depósito de com bustível devi-
do ao calor do motor ou do sol.
3. Limpe imediatamente qualquer com-1. Botão de li bertação do bloqueio
2. Tampa do depósito de com bustível
2
1
1. Nível de com bustível máximo
2. Tubo de enchimento de depósito de com bus-
tível
1 2
BV1-9-P1.book 21 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
b ustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tam-
pa do depósito de com bustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU790 80
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
NOTA
Esta marca iden tifica o combustível re-
comendado para este veículo confor-
me especificado pela norma europeia
(EN22 8).
Verifique que o bico injetor de gasolina
tem o mesmo identificador quando
a bastecer.
O motor Yamaha foi conce bido para usar
gasolina sem chum bo regular com um índi-
ce de octano o btido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
b atimento (ou si bilante), utilize gasolina de
uma marca diferente. A utilização de com-
b ustível sem chum bo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gaso lina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo des-
te não exceder os 10% (E10). A mistura de
gasolina com metanol não é recomendada
pela Yamaha, pois pode danificar o sistema
de com bustível ou causar pro blemas ao ní-
vel das prestações do veículo.
Combustível recomendado:
Gasolina sem chum bo premium (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de combus-
tível: 15 L (4.0 US gal, 3.3 Imp.gal)
Quantidade da reserva de combustí-
vel: 3.0 L (0.79 US gal, 0.66 Imp.gal)
E5E10
BV1-9-P1.book 22 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PAU5 8301
Tubo de descarga do depósito de
combustível
Antes de utilizar o veículo:
Verifique a ligação e o direcionamento
do tu bo de descarga do depósito de
comb ustível.
Verifique se existem fendas ou danos
no tubo de descarga do depósito de
comb ustível e su bstitua-o se necessá-
rio.
Certifique-se de que o tub o de descar-
ga do depósito de com bustível não
está bloqueado e limpe-o, se necessá-
rio.
PAU13434
Conversor catalítico
Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10 863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva
ou outros materiais que ardam fa-
cilmente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-

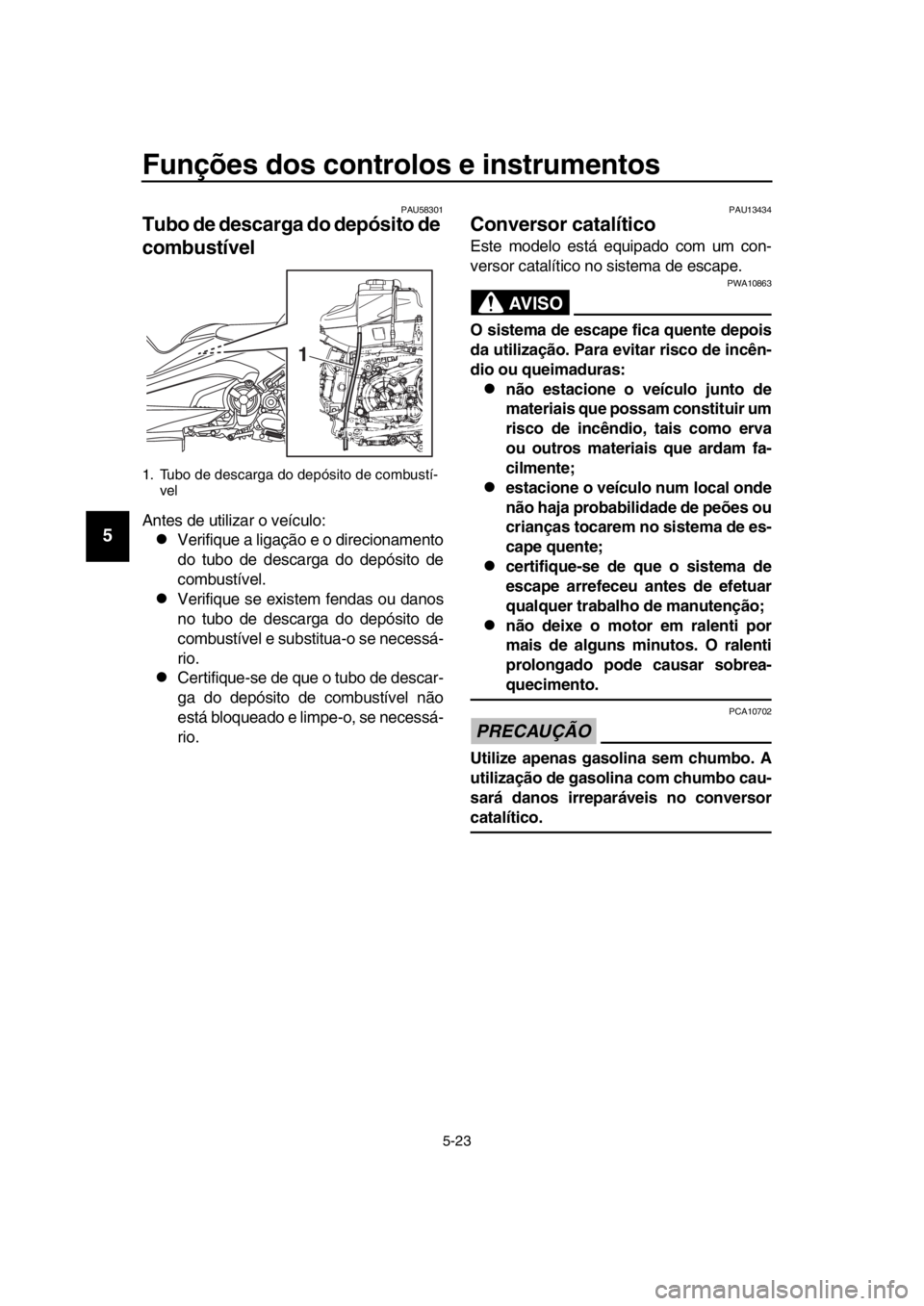

sará danos irreparáveis no conversor
catalítico.
1. Tu bo de descarga do depósito de com bustí-
vel
1
BV1-9-P1.book 23 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PAU77343

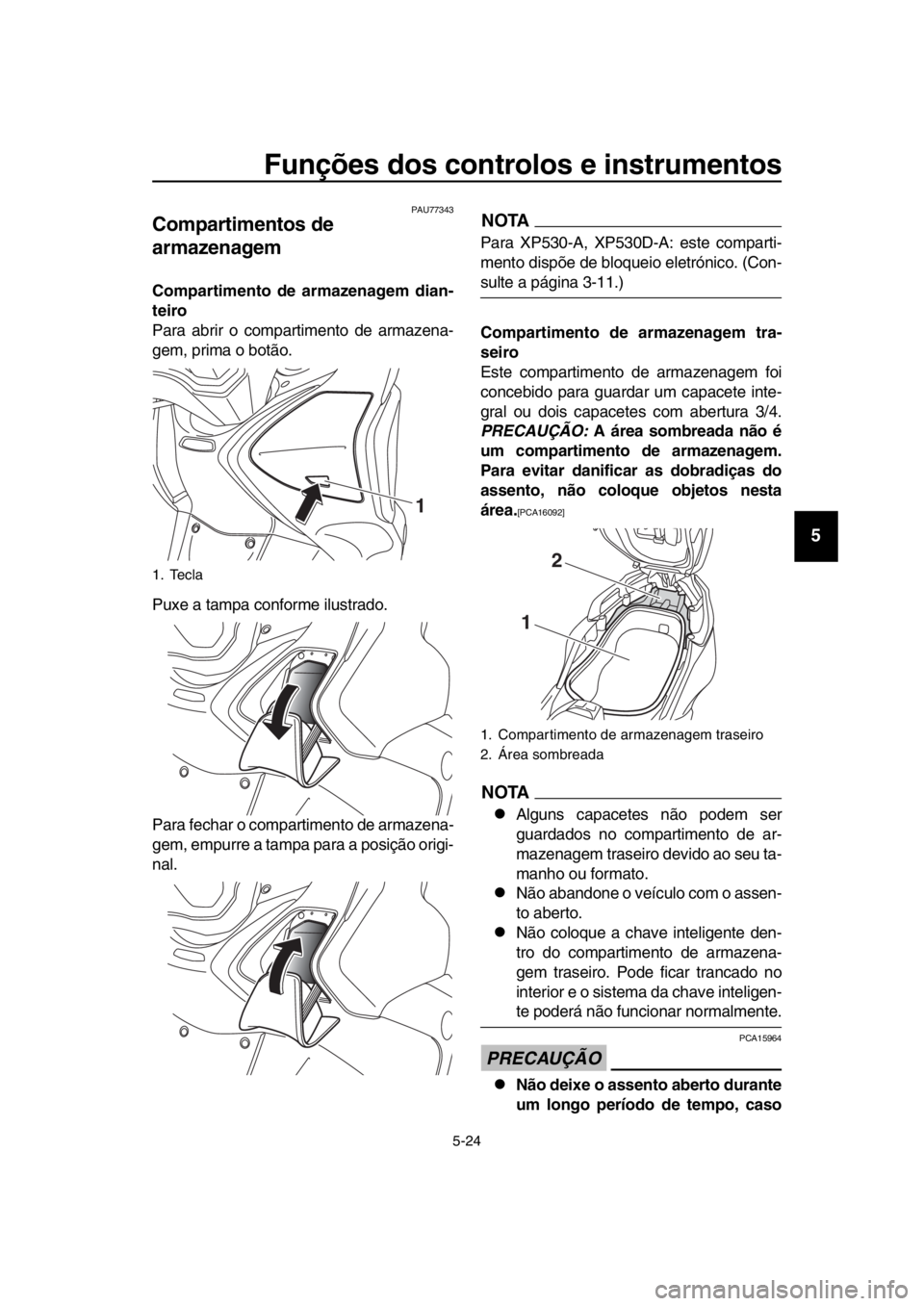

Compartimentos de
armazenagem
Compartimento de armazenagem dian-
teiro
Para a brir o compartimento de armazena-
gem, prima o botão.
Puxe a tampa conforme ilustrado.
Para fechar o compartimento de armazena-
gem, empurre a tampa para a posição origi-
nal.
NOTA
Para XP530-A, XP530D-A: este comparti-
mento dispõe de bloqueio eletrónico. (Con-
sulte a página 3-11.)
Compartimento de armazenagem tra-
seiro
Este compartimento de armazenagem foi
conce bido para guardar um capacete inte-
gral ou dois capacetes com a bertura 3/4.
PRECAUÇÃO: A área sombreada não é
um compartimento de armazenagem.
Para evitar danificar as dobradiças do
assento, não coloque objetos nesta
área.
[PCA16092]
NOTA
Alguns capacetes não podem ser
guardados no compartimento de ar-
mazenagem traseiro devido ao seu ta-
manho ou formato.
Não ab andone o veículo com o assen-
to a berto.
Não coloque a chave inteligente den-
tro do compartimento de armazena-
gem traseiro. Pode ficar trancado no
interior e o sistema da chave inteligen-
te poderá não funcionar normalmente.
PRECAUÇÃO
PCA15964
Não deixe o assento aberto durante
um longo período de tempo, caso
1. Tecla
1
1. Compartimento de armazenagem traseiro
2. Área som breada
2
1
BV1-9-P1.book 24 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
contrário a luz pode levar a bateria
a descarregar.
Uma vez que o compartimento de
armazenagem pode ficar molhado
quando estiver a lavar o veículo,
guarde os itens que se encontram
no compartimento de armazena-
gem em sacos de plástico.
Para evitar que a humidade se es-
palhe no compartimento de arma-
zenagem, assim como para evitar o
aparecimento de bolor, coloque os
itens molhados em sacos de plásti-
co antes de os colocar no comparti-
mento.
Não guarde nada valioso ou que-
brável no compartimento de arma-
zenagem.
Dado que o compartimento de ar-
mazenagem acumula calor do mo-
tor e da luz solar direta, não guarde
nada suscetível ao calor como ali-
mentos ou artigos inflamáveis no
interior do compartimento.
AVISO
PWA15401
Não exceda a carga máxima de 199 kg
(439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A, XP530E-A) no
veículo.
PAU77463

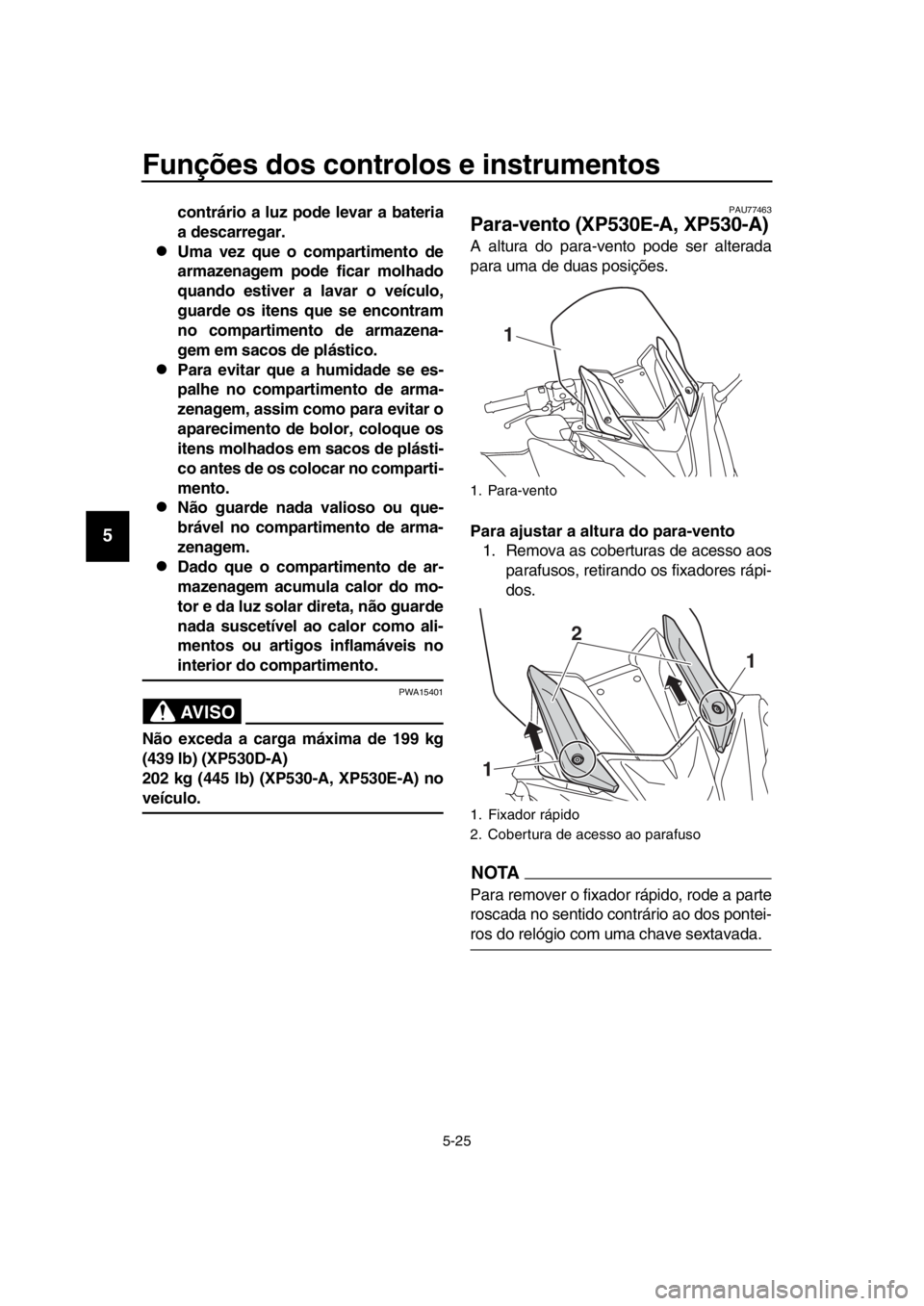

Para-vento (XP530E-A, XP530-A)
A altura do para-vento pode ser alterada
para uma de duas posições.

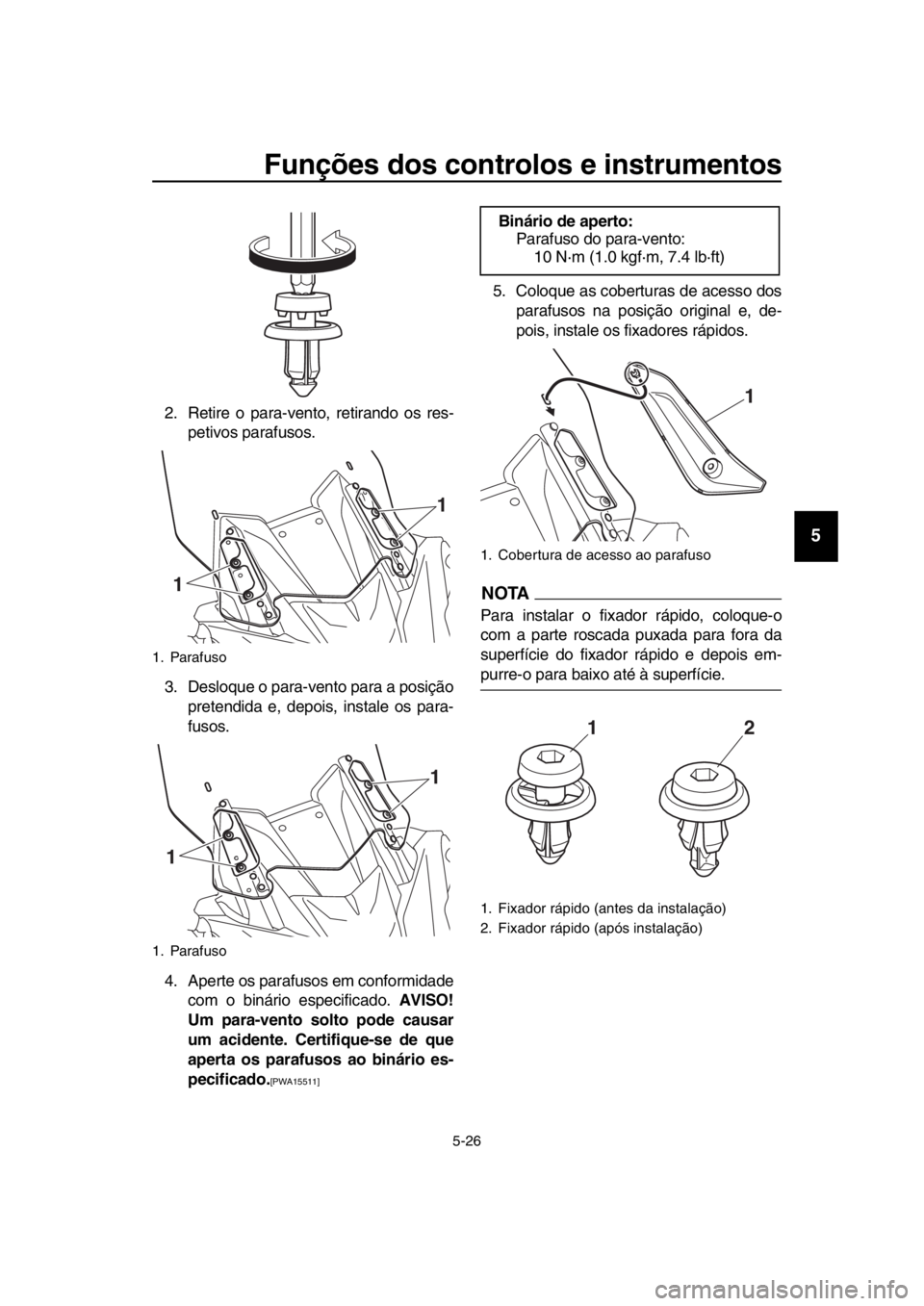

Para ajustar a altura do para-vento 1. Remova as co berturas de acesso aos
parafusos, retirando os fixadores rápi-
dos.
NOTA
Para remover o fixador rápido, rode a parte
roscada no sentido contrário ao dos pontei-
ros do relógio com uma chave sextavada.
1. Para-vento
1. Fixador rápido
2. Co bertura de acesso ao parafuso
1
1 2
1
BV1-9-P1.book 25 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
2. Retire o para-vento, retirando os res- petivos parafusos.
3. Desloque o para-vento para a posição pretendida e, depois, instale os para-
fusos.
4. Aperte os parafusos em conformidade com o b inário especificado. AVISO!
Um para-vento solto pode causar
um acidente. Certifique-se de que
aperta os parafusos ao binário es-
pecificado.
[PWA15511]
5. Coloque as co berturas de acesso dos
parafusos na posição original e, de-
pois, instale os fixadores rápidos.
NOTA
Para instalar o fixador rápido, coloque-o
com a parte roscada puxada para fora da
superfície do fixador rápido e depois em-
purre-o para baixo até à superfície.1. Parafuso
1. Parafuso
1 1
11
Binário de aperto:
Parafuso do para-vento:
10 N·m (1.0 kgf·m, 7.4 lb ·ft)
1. Cobertura de acesso ao parafuso
1. Fixador rápido (antes da instalação)
2. Fixador rápido (após instalação)
1
12
BV1-9-P1.book 26 ページ ２０１８年６月８日　金曜日　午後１時２９分

Funções dos controlos e instrumentos
5-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PAU39672

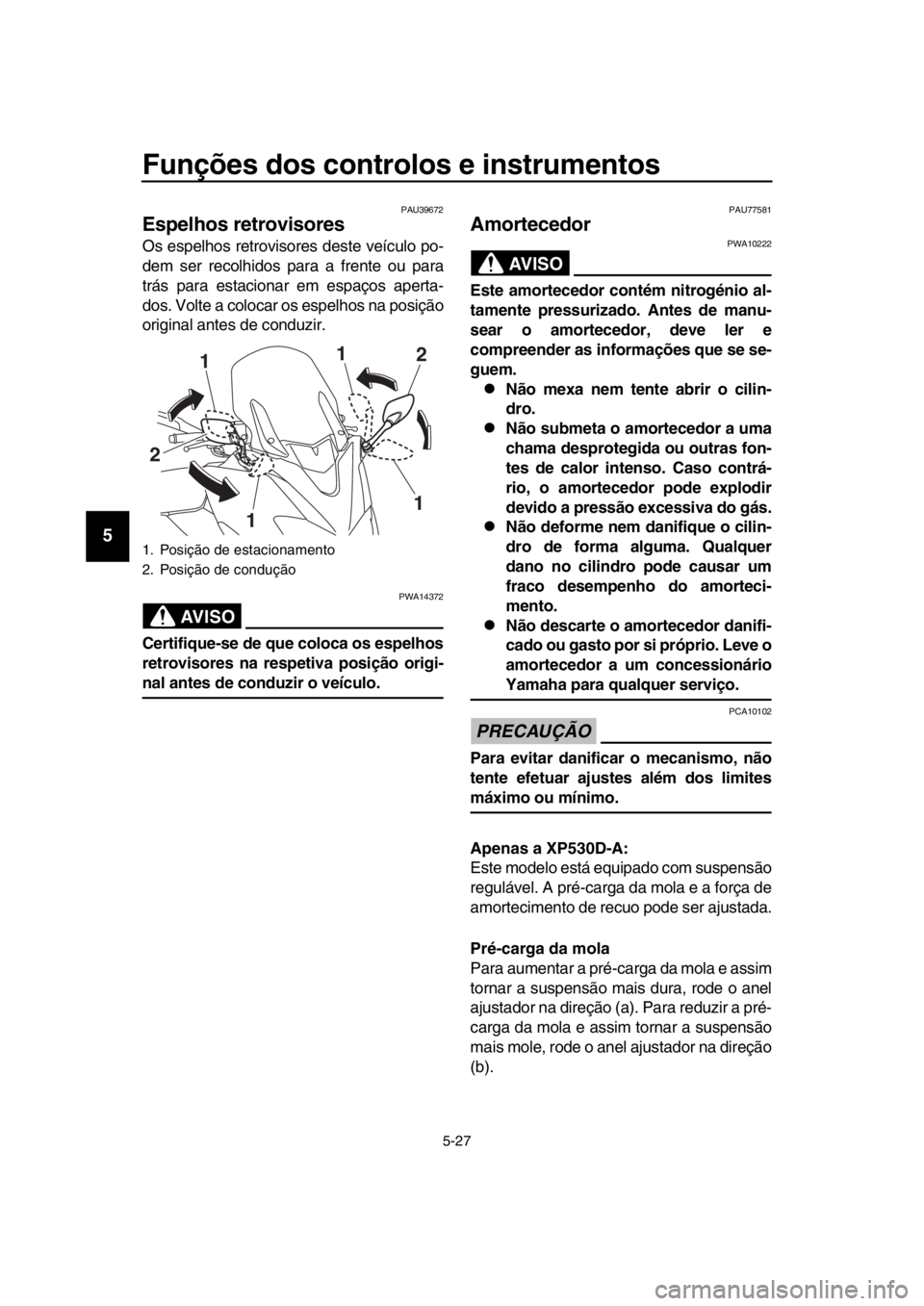

Espelhos retrovisores
Os espelhos retrovisores deste veículo po-
dem ser recolhidos para a frente ou para
trás para estacionar em espaços aperta-
dos. Volte a colocar os espelhos na posição
original antes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respetiva posição origi-
nal antes de conduzir o veículo.
PAU775 81
Amortecedor
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
Apenas a XP530D-A:
Este modelo está equipado com suspensão
regulável. A pré-carga da mola e a força de
amortecimento de recuo pode ser ajustada.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direção (a). Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode o anel ajustador na direção
(b ).
1. Posição de estacionamento
2. Posição de condução
1
1
1
1
2 2
BV1-9-P1.book 27 ページ ２０１８年６月８日　金曜日　午後１時２９分
